机械原理实验报告齿轮传动定稿版实验名称：齿轮传动实验一、实验目的：1.学习了解齿轮传动原理及其应用；2.掌握齿轮的绘制方法；3.了解齿轮传动的基本计算方法。
二、实验原理：齿轮传动是利用不同齿数的齿轮通过啮合而实现轴的运动传递的一种机械传动方式。
根据齿轮的不同形状和结构，齿轮传动分为直齿轮传动、斜齿轮传动、蜗杆传动等。
直齿轮是最常见的一种传动方式。
当两个直齿轮啮合时，它们的齿数之比等于它们的转速之比，即齿轮传动的传动比等于齿数比。
实验中我们主要研究直齿轮传动，通过制作不同齿轮的齿数，观察齿轮的传动效果，验证齿轮传动的基本原理。
三、实验仪器与材料：1.齿轮传动实验装置；2.直齿轮（不同齿数）；3.传动带。
四、实验步骤：1.通过齿轮的绘制方法，绘制出实验中使用的两个直齿轮的草图；2.安装齿轮传动实验装置，将绘制好的齿轮与实验装置相连；3.启动实验装置，观察并记录传动过程中两个齿轮的运动情况；4.测量不同齿轮的齿数，并计算齿轮传动的传动比；5.分析实验现象与计算结果的关系。
五、实验结果与分析：1.绘制的齿轮草图如下表所示：齿轮编号齿数齿轮1 10齿轮2 202.在实验装置运行时，观察到齿轮1以较大的速度旋转，而齿轮2以较小的速度旋转。
这表明齿轮传动的传动比为2:1，符合公式：传动比=齿数2/齿数13.测量齿轮1和齿轮2的齿数分别为10和20，代入计算公式，得到传动比为20/10=24.实验结果与计算结果一致，验证了齿轮传动的基本原理。
六、实验总结：通过本次实验，我们学习了齿轮传动的基本原理及应用，并通过实际操作和计算验证了齿轮传动的传动比与齿数之间的关系。
实验结果表明，齿轮传动能够有效地改变转速，实现机械能的传递，具有较高的传动效率和可靠性。
齿轮传动在机械工程中有广泛的应用，如汽车传动系统、工业生产线等。
掌握齿轮传动的原理对于我们理解和设计机械传动系统具有重要意义。
齿轮带动实验报告
一、实验目的1. 理解齿轮传动的原理和特点。
2. 掌握齿轮带动实验的操作步骤和注意事项。
3. 分析齿轮带动实验中齿轮参数对传动性能的影响。
二、实验设备与工具1. 齿轮实验台2. 齿轮、齿轮轴、电机、连接轴、测速仪、示波器等3. 钢尺、游标卡尺、铅笔、圆规、三角板等三、实验原理齿轮传动是利用齿轮相互啮合，将一个齿轮的旋转运动传递给另一个齿轮，实现动力、速度和方向的转换。
本实验通过改变齿轮的参数，观察齿轮带动实验中齿轮参数对传动性能的影响。
四、实验步骤1. 将齿轮实验台上的齿轮、齿轮轴、电机、连接轴等安装好。
2. 启动电机，观察齿轮带动实验现象。
3. 测量齿轮的转速、齿数、模数、压力角等参数。
4. 改变齿轮的参数，观察齿轮带动实验现象的变化。
5. 记录实验数据，分析齿轮参数对传动性能的影响。
五、实验数据实验数据如下：1. 齿轮1：齿数z1=20，模数m1=2，压力角α1=20°，转速n1=1000r/min。
2. 齿轮2：齿数z2=40，模数m2=2，压力角α2=20°，转速n2=250r/min。
3. 齿轮3：齿数z3=40，模数m3=2，压力角α3=20°，转速n3=250r/min。
4. 齿轮4：齿数z4=80，模数m4=2，压力角α4=20°，转速n4=125r/min。
六、实验结果与分析1. 齿轮1和齿轮2啮合时，转速比n1:n2=4:1，传动比为4。
2. 齿轮2和齿轮3啮合时，转速比n2:n3=1:1，传动比为1。
3. 齿轮3和齿轮4啮合时，转速比n3:n4=2:1，传动比为2。
实验结果表明，齿轮带动实验中，齿轮的齿数、模数、压力角等参数对传动性能有显著影响。
当齿轮的齿数增加时，传动比增加；当齿轮的模数增加时，传动比不变；当齿轮的压力角增加时，传动比不变。
七、结论1. 齿轮传动是一种有效的动力、速度和方向转换方式。
2. 齿轮的齿数、模数、压力角等参数对传动性能有显著影响。
齿轮实验报告解析
齿轮实验报告解析【齿轮实验报告解析】1. 引言在机械工程领域中，齿轮是一种常见且重要的传动装置。
通过齿轮的相互啮合，可以实现不同轴之间的传动，并且具有传递力矩和改变转速的功能。
为了进一步理解齿轮的性能和特性，本报告将对一次齿轮实验进行深入解析，并讨论实验结果。
2. 实验目的本次齿轮实验的目的是研究不同齿轮的啮合传动特性，包括传动效率、噪声和磨损等方面。
通过实验可以验证齿轮传动理论，并对齿轮的设计和应用提供参考。
3. 实验设备和方法实验采用了一台齿轮传动试验台，其中包含不同规格和齿数的齿轮组件。
实验过程中，我们通过调整齿轮的接触角度、齿数比例等参数，记录并比较每种情况下的实验数据。
4. 实验结果分析4.1 传动效率实验中我们测量了不同齿轮传动装置在不同转速和负载下的传动效率。
结果显示，在合理的负载范围内，齿轮传动的效率大致保持在80-95%之间。
这表明齿轮传动具有较高的能量转换效率，可用于许多机械系统中。
4.2 噪声和振动我们通过声音传感器和加速度计等设备测量了齿轮传动过程中的噪声和振动情况。
实验结果表明，齿轮传动在高负载和高转速下会产生较大的噪声和振动。
这主要是由于齿轮啮合时的冲击和摩擦所导致的。
在实际应用中，需要采取相应措施控制齿轮传动的噪声和振动。
4.3 磨损和寿命实验中，我们对齿轮传动装置进行了一定的寿命测试，并观察了齿轮表面的磨损情况。
结果显示，在合理的使用和保养下，齿轮传动具有较长的使用寿命。
然而，在高负载和长时间使用情况下，齿轮表面可能会出现一定的磨损。
在实际应用中，需要根据具体情况定期进行齿轮的检查和维护。
5. 观点和总结齿轮实验的结果表明，齿轮传动作为一种常见的传动装置，在许多机械领域中具有广泛的应用前景。
传动效率高、结构紧凑、寿命长等特点使其成为许多机械系统中的理想选择。
然而，齿轮传动也存在噪声、振动和磨损等问题，需要在设计和应用过程中加以考虑和解决。
需要指出的是，齿轮设计和制造是一门综合性的学科，除了了解传动理论外，还需要掌握材料科学、热处理技术和精密加工等知识。
齿轮传动实验
实验所需材料清单
轴承座及轴承 加载器及砝码
传感器及数据采集器
实验所需材料清单
润滑油及润滑工具 实验所需的其他辅助材料和工具
安全操作规程
实验前需检查实验台各部 件是否完好，如有损坏应 及时更换或维修。
实验过程中应保持实验台 及周围环境的清洁，避免 杂物进入齿轮传动系统。
分析齿轮传动效率及磨损情况
通过实验对比不同参数和工况下 的齿轮传动效率，分析影响效率
的主要因素。
观察齿轮在长时间运转后的磨损 情况，探究磨损机理和预防措施。
结合理论分析和实验结果，提出 改进齿轮传动效率、降低磨损的
具体措施。
提升实验设计与操作能力
通过自主设计实验方案、搭建实验装置、采集实验数据等过程，提升实验设计和操 作能力。
实验过程中应严格遵守实验步 骤和操作方法，避免误操作导 致设备损坏或人身伤害。
实验结束后应关闭电源， 清理实验现场，将实验设 备和材料归位。
加载过程中应逐步增加负 载，避免突然加载导致齿 轮传动系统损坏。
03 实验原理与方法
齿轮传动基本原理回顾
01
02
03
齿轮传动的定义
通过两个或多个齿轮的啮 合来传递运动和动力的机 械传动方式。
确保齿轮传动实验台、电机、传感器、数据采集器等设备完好
无损。
准备实验工具
02
准备必要的工具，如扳手、螺丝刀、测量尺等，以便进行设备
安装和调试。
了解实验原理
03
熟悉齿轮传动的基本原理、传动比计算方法以及实验台的工作
原理。
齿轮安装与调试过程
安装齿轮
根据实验要求选择合适的齿轮，并按照正确的顺序和方向安装在 实验台上。
机械原理齿轮实习报告
一、实习目的本次实习旨在通过实际操作和观察，加深对机械原理中齿轮传动的理解，掌握齿轮的设计、制造和检测方法，提高实际操作能力和问题解决能力。
通过实习，我将巩固所学理论知识，为今后的学习和工作打下坚实基础。
二、实习时间及地点实习时间：2021年X月X日至2021年X月X日实习地点：XX机械制造有限公司三、实习内容1. 齿轮传动概述（1）齿轮传动的分类：齿轮传动分为直齿轮传动、斜齿轮传动、人字齿轮传动等。
（2）齿轮传动的主要参数：齿数、模数、压力角、齿顶高、齿根高、齿宽等。
（3）齿轮传动的特点：传动平稳、效率高、结构紧凑、易于制造和安装。
2. 齿轮设计（1）齿轮设计的基本要求：满足工作条件、强度要求、寿命要求等。
（2）齿轮设计的主要步骤：确定齿轮类型、计算齿轮参数、绘制齿轮图纸。
3. 齿轮制造（1）齿轮加工方法：切削加工、磨削加工、滚齿加工等。
（2）齿轮加工设备：齿轮加工机床、刀具、量具等。
4. 齿轮检测（1）齿轮检测方法：实物检测、光栅检测、激光检测等。
（2）齿轮检测设备：齿轮检测仪、光学投影仪等。
四、实习过程1. 实习初期，通过参观工厂，了解齿轮传动在生产中的应用，以及齿轮制造、检测的流程。
2. 在师傅的指导下，学习齿轮设计的基本原理和方法，掌握齿轮参数的计算方法。
3. 通过查阅资料，了解齿轮加工的基本工艺和设备，学习齿轮加工过程中的注意事项。
4. 在实际操作中，学习使用齿轮加工机床、刀具、量具等，掌握齿轮加工的基本技能。
5. 在齿轮检测环节，学习使用齿轮检测仪、光学投影仪等设备，掌握齿轮检测的基本方法。
五、实习心得体会1. 通过本次实习，我对齿轮传动有了更加深入的了解，认识到齿轮在机械传动中的重要性。
2. 实习过程中，我学会了齿轮设计、制造、检测的基本方法，提高了实际操作能力。
3. 在实习过程中，我遇到了许多问题，通过查阅资料、请教师傅，最终解决了这些问题，锻炼了我的问题解决能力。
4. 实习让我深刻体会到理论与实践相结合的重要性，使我更加坚定了学习机械原理的信心。

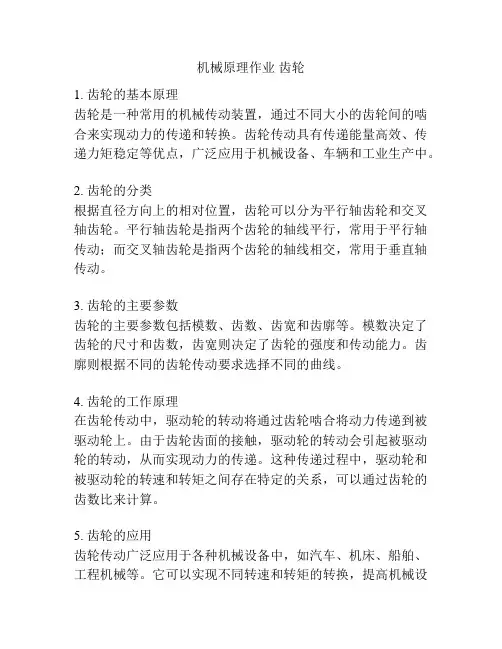

机械原理作业 齿轮
机械原理作业齿轮1. 齿轮的基本原理齿轮是一种常用的机械传动装置，通过不同大小的齿轮间的啮合来实现动力的传递和转换。
齿轮传动具有传递能量高效、传递力矩稳定等优点，广泛应用于机械设备、车辆和工业生产中。
2. 齿轮的分类根据直径方向上的相对位置，齿轮可以分为平行轴齿轮和交叉轴齿轮。
平行轴齿轮是指两个齿轮的轴线平行，常用于平行轴传动；而交叉轴齿轮是指两个齿轮的轴线相交，常用于垂直轴传动。
3. 齿轮的主要参数齿轮的主要参数包括模数、齿数、齿宽和齿廓等。
模数决定了齿轮的尺寸和齿数，齿宽则决定了齿轮的强度和传动能力。
齿廓则根据不同的齿轮传动要求选择不同的曲线。
4. 齿轮的工作原理在齿轮传动中，驱动轮的转动将通过齿轮啮合将动力传递到被驱动轮上。
由于齿轮齿面的接触，驱动轮的转动会引起被驱动轮的转动，从而实现动力的传递。
这种传递过程中，驱动轮和被驱动轮的转速和转矩之间存在特定的关系，可以通过齿轮的齿数比来计算。
5. 齿轮的应用齿轮传动广泛应用于各种机械设备中，如汽车、机床、船舶、工程机械等。
它可以实现不同转速和转矩的转换，提高机械设备的工作效率和性能。
6. 齿轮传动的优缺点齿轮传动具有传动效率高、传动特性稳定、传动精度高等优点。
同时，齿轮传动也存在噪音大、啮合间隙、需润滑等缺点。
因此，在实际应用中需要根据需求综合考虑其优缺点。
7. 齿轮的维护保养为了保证齿轮传动的正常工作，需要进行定期的检查和保养。
主要包括清洁齿轮表面、检查齿轮齿面是否磨损、检查齿轮的润滑情况等。
定期的维护保养可以延长齿轮的使用寿命并保证其传动效果。
8. 齿轮传动的改进为了进一步提高齿轮传动的性能，研究人员在齿轮设计和制造方面进行了许多改进。
如采用先进的材料、精密制造工艺和优化的齿轮结构等，以提高齿轮传动的效率和可靠性。
9. 高精度齿轮的应用高精度齿轮具有传动精度高、传动效率高等优点，被广泛应用于精密机床、航天器械等领域。
高精度齿轮的制造要求更高，需要采用先进的加工技术和测量手段来确保其质量。
国家开放大学《机械原理》齿轮传动的设计实验报告
国家开放大学《机械原理》齿轮传动的设计实验报告1. 实验目的本次实验旨在让学生深入了解齿轮传动的基本原理，掌握齿轮传动的设计方法，培养学生的动手能力和实际问题解决能力。
2. 实验原理齿轮传动是机械传动的一种，它依靠齿轮间的啮合来传递运动和动力。
齿轮传动的传动比准确，传动平稳，噪声小，传动效率高，广泛应用于各种机械设备中。
3. 实验设备与材料1. 齿轮模型2. 测量工具（卡尺、千分尺等）3. 设计软件（如CAD软件）4. 实验报告模板4. 实验步骤4.1 齿轮模型的观察与分析观察齿轮模型的结构，了解齿轮的组成部分，包括齿顶、齿谷、齿廓等。
分析齿轮的工作原理，理解齿轮啮合的过程。
4.2 齿轮参数的测量使用测量工具对齿轮模型进行测量，获取齿轮的主要参数，如齿数、模数、齿宽、齿顶圆直径等。
4.3 齿轮设计软件的操作利用设计软件，根据测量得到的齿轮参数，进行齿轮的设计。
主要包括齿形、齿廓、齿轮的3D模型等。
4.4 齿轮传动的设计计算根据设计软件生成的齿轮3D模型，进行齿轮传动的设计计算。
主要包括传动比、齿轮的材料选择、齿轮的强度校核等。
4.5 实验结果的分析与讨论分析实验结果，讨论齿轮传动设计中的关键问题，如齿轮的啮合性能、齿轮的承载能力等。
4.6 实验报告的撰写根据实验结果和讨论内容，撰写实验报告。
实验报告应包括实验目的、实验原理、实验设备与材料、实验步骤、实验结果分析等内容。
5. 实验结果与分析（此处为学生根据实验数据和设计软件的结果进行分析）6. 实验总结通过本次实验，学生应掌握齿轮传动的基本原理，了解齿轮传动的设计方法，培养学生的动手能力和实际问题解决能力。
7. 参考文献[1] 张三, 李四. 齿轮传动设计[M]. 北京: 机械工业出版社, 2010.[2] 王五, 赵六. 齿轮传动实验教程[M]. 北京: 国家开放大学出版社, 2015.附录（此处为学生附上实验数据、设计软件的截图等）。
齿轮传动实验(演示文稿)
图 1 实验系统组成框图 2.实验台结构 2.实验台结构 (1)机械结构 (1)机械结构
试验台的结构示意图如图2所示，由定轴齿轮副、悬挂齿轮箱、扭力轴、 试验台的结构示意图如图2所示，由定轴齿轮副、悬挂齿轮箱、扭力轴、双万向连轴器 等组成一个封闭机械系统。 等组成一个封闭机械系统。
图 2 实验台机械结构 电机采用外壳悬挂结构，通过浮动联轴器和齿轮轴相联， 电机采用外壳悬挂结构，通过浮动联轴器和齿轮轴相联，与电机悬臂相连的转 矩传感器把电机转矩信号送入实验台电控箱，在数码显示器上直接读出。 矩传感器把电机转矩信号送入实验台电控箱，在数码显示器上直接读出。电机转 速由测速传感器测出，同时送往电控箱中显示。电机采用外壳悬挂结构， 速由测速传感器测出，同时送往电控箱中显示。电机采用外壳悬挂结构，通过浮 动联轴器和齿轮轴相联， 动联轴器和齿轮轴相联，与电机悬臂相连的转矩传感器把电机转矩信号送入实验 台电控箱，在数码显示器上直接读出。电机转速由测速传感器测出， 台电控箱，在数码显示器上直接读出。电机转速由测速传感器测出，同时送往电 控箱中显示。 控箱中显示。
2.实验台与计算机接口 2.实验台与计算机接口 在 DCS-H 型带传动实验台后板上设有RS232串行接口，可通过所附的通讯线直接和计算机 DCS- 型带传动实验台后板上设有RS232串行接口 串行接口， 相联，组成带传动实验系统, 操作步骤为： 相联，组成带传动实验系统, 操作步骤为： (1)将随机携带的通讯线一端接到实验机构 RS232 插座，另一端接到计算机串行输出口(串 (1)将随机携带的通讯线一端接到实验机构 插座，另一端接到计算机串行输出口( 行口1号或串行口2号均可，但无论连线或拆线，都应先关闭计算机和实验机构电源， 行口1号或串行口2号均可，但无论连线或拆线，都应先关闭计算机和实验机构电源， 以免烧坏接口元件) 以免烧坏接口元件)。 (2)打开计算机，运行带传动实验系统，首先选择端口，然后用鼠标点击采集 “数据采集” (2)打开计算机，运行带传动实验系统，首先选择端口， 数据采集” 打开计算机 菜单，等待数据输入。 菜单，等待数据输入。 (3)将实验台粗调速电位器逆时针转到底, 使开关断开, 细调电位器也逆时针旋到底。打开实 (3)将实验台粗调速电位器逆时针转到底 使开关断开, 细调电位器也逆时针旋到底。 将实验台粗调速电位器逆时针转到底, 验机构电源， 清零” 几秒钟后数码管显示“ 自动校零完成。 验机构电源，按“清零”键，几秒钟后数码管显示“0”，自动校零完成。 (4)顺时针转动粗调电位器，开关接通并使主动轮转速稳定在工作转速(一般取200— (4)顺时针转动粗调电位器，开关接通并使主动轮转速稳定在工作转速(一般取200— 顺时针转动粗调电位器 1300rpm 左右), 按下“加载”键再调整主动轮转速(用细调电位器)，使其仍保持在工作 左右), 按下“加载”键再调整主动轮转速(用细调电位器) 转速范围内，待转速稳定(一般需2 个显示周期) 再按“加载” 以此往复， 转速范围内，待转速稳定(一般需2-3个显示周期)后，再按“加载”键，以此往复，直 至实验机构面板上的八个发光管指示灯全亮为止。此时， 至实验机构面板上的八个发光管指示灯全亮为止。此时，实验台面板上四组数码管将 全部显示“8888” 表明所采数据已全部送至计算机。 全部显示“8888”, 表明所采数据已全部送至计算机。 (5)当实验机构全部显“8888”时，计算机屏幕将显示所采集的全部八组主、被动轮的转速 (5)当实验机构全部显 8888” 当实验机构全部显“ 计算机屏幕将显示所采集的全部八组主、 和转矩。此时应将电机粗、细调速电位器逆时针转到底， 开关”断开。 和转矩。此时应将电机粗、细调速电位器逆时针转到底，使“开关”断开。 (6)移动鼠标，选择“数据分析”功能，屏幕将显示本次实验的曲线和数据。如果在此次采 (6)移动鼠标，选择“数据分析”功能，屏幕将显示本次实验的曲线和数据。 移动鼠标 集过程中采集的数据有问题，或者采不到数据, 请点击串口选择下拉菜单, 集过程中采集的数据有问题，或者采不到数据, 请点击串口选择下拉菜单, 选择较高级 的机型，或者选择另一端口。 的机型，或者选择另一端口。
国家开放大学《机械原理》齿轮传动的设计实验报告
国家开放大学《机械原理》齿轮传动的设
计实验报告
1. 实验目的
本实验旨在通过设计和制作齿轮传动装置，掌握齿轮传动的基本原理和设计方法。
2. 实验原理
齿轮传动是一种常用的机械传动方式，利用齿轮间的啮合来传递动力和运动。
齿轮传动具有传递效率高、传递力矩大、传动平稳等特点，广泛应用于各种机械设备中。
3. 实验装置
本实验采用以下装置进行齿轮传动的设计：
- 主动轮：直径为20cm的齿轮
- 从动轮：直径为10cm的齿轮
4. 实验步骤
1. 确定主动轮和从动轮的齿数，齿数与齿轮直径成正比。
2. 计算主动轮和从动轮的转速比，转速比等于主动轮齿数除以
从动轮齿数。
3. 根据所需的传动比例，调整主动轮和从动轮的直径。
4. 制作主动轮和从动轮，确保齿轮的齿数和齿形符合设计要求。
5. 安装主动轮和从动轮，并测试齿轮传动的运动情况。
6. 记录实验数据，包括主动轮和从动轮的转速、传动比例等。
5. 实验结果
经过实验，我们成功设计和制作了齿轮传动装置，并测试了其
传动效果。
实验数据表明，主动轮和从动轮的转速比符合设计要求，传动效率较高。
6. 实验结论
通过本次实验，我们深入了解了齿轮传动的基本原理和设计方法。
齿轮传动是一种常用且可靠的机械传动方式，广泛应用于各种
机械设备中。
掌握齿轮传动的设计方法对于工程实践具有重要的意义。
7. 实验改进
在今后的实验中，我们可以进一步探究齿轮传动的传动效率与传动比例之间的关系，并研究不同齿轮参数对传动性能的影响，以提高齿轮传动的设计和应用水平。
齿轮传动实验报告
齿轮传动实验报告一、引言齿轮传动是机械传动中常用的一种形式，通过齿轮之间的啮合传递转矩和运动，被广泛应用于各个领域。
本实验旨在通过实际操作，探究齿轮传动的基本原理及其特性。
二、实验目的1.了解齿轮传动的基本原理；2.掌握齿轮传动系统的组成和结构；3.熟悉实际操作中的齿轮传动装置；4.分析齿轮传动的特性及其应用。
三、实验装置和材料1.齿轮传动实验台2.不同规格的齿轮3.轴4.脚踏开关5.数码显示屏6.计时器四、实验步骤1. 实验装置搭建1.将齿轮传动实验台放置在平稳的工作台上；2.将不同规格的齿轮装上轴，并安装于实验台的相应位置；3.连接脚踏开关和数码显示屏，并确保电路连接正确。
2. 基本齿轮传动实验1.启动实验台，观察齿轮之间的运动情况；2.调整不同齿轮的位置和组合方式，记录同步运动和非同步运动的现象；3.测量不同组合方式下的转速比，计算出传动比。
3. 齿轮传动效率实验1.将实验台调整至同步运动状态，记录下输入功率和输出功率的数值；2.根据所记录的数值，计算出齿轮传动的效率；3.更换不同规格的齿轮，重复步骤1和2，比较效率的变化情况。
4. 齿轮传动应用实验1.将实验台调整至任意组合状态，观察齿轮的运动情况；2.记录不同组合方式下的齿轮传动的特点，如速度比、扭矩传递等。
五、实验数据记录与分析1. 基本齿轮传动实验数据齿轮组合方式转速比1:1 11:2 0.52:1 22:2 1根据表中数据可知，当齿轮组合方式为1:2时，转速比为0.5，即输入轴的转速是输出轴的一半。
2. 齿轮传动效率实验数据齿轮组合方式输入功率(W) 输出功率(W) 效率(%)1:1 10 8 801:2 12 6 502:1 15 13 86.72:2 20 18 90根据表中数据可知，当齿轮组合方式为1:2时，传动效率较低，为50%。
六、实验结果与讨论通过本次实验，我们对齿轮传动的基本原理和特性有了更深入的了解。
在基本齿轮传动实验中，我们观察到了不同组合方式下齿轮的同步和非同步运动现象，并计算出了转速比。
齿轮传动设计实训报告
齿轮传动设计实训报告一、实训目的本次实训的目的是通过设计一个齿轮传动系统来加深对齿轮传动原理的理解，学习齿轮的选择和计算方法，并掌握齿轮传动系统的设计。
二、实训内容1. 齿轮传动原理介绍2. 齿轮的选择与计算3. 齿轮传动系统的设计三、实训步骤1. 齿轮传动原理介绍首先，我们对齿轮传动原理进行了深入的学习和了解。
齿轮传动是一种常见的传动方式，通过齿轮之间的啮合传递运动和力量。
齿轮传动具有传动效率高、传动精度高等优点，广泛应用于各种机械设备中。
2. 齿轮的选择与计算在设计齿轮传动系统前，我们需要对齿轮进行选择和计算。
首先，通过计算所需的传动比来选择合适的齿轮。
传动比可以根据所需的输出转速和输入转速来确定。
然后，根据传动比和齿轮的模数来计算出合适的齿轮齿数。
在计算中，还需要考虑齿轮的啮合角、齿轮的模数和法向齿厚等因素。
3. 齿轮传动系统的设计在确定了齿轮的选择和计算后，我们开始进行齿轮传动系统的设计。
首先，将两个齿轮固定在轴上，并确保轴的公法线和公切线重合。
然后，根据齿轮的模数和齿数计算出齿轮的几何参数。
在计算中，需要注意齿轮的齿根圆、齿顶圆和齿顶隙等参数。
最后，绘制出齿轮传动系统的图纸，并进行相关的工艺和强度计算。
四、实训成果经过实训，我们完成了一个完整的齿轮传动系统的设计。
我们选择了适当的齿轮，并计算出了齿轮的几何参数。
最后，我们使用CAD软件绘制出了齿轮传动系统的图纸，并进行了工艺和强度计算。
实训的过程中，我们不仅学到了齿轮传动的原理和计算方法，还提高了CAD软件的运用能力。
五、实训心得通过这次齿轮传动设计的实训，我深刻认识到了齿轮传动在机械设计中的重要性。
齿轮传动具有很高的传动效率和传动精度，可以满足不同机械设备的传动需求。
同时，设计齿轮传动系统需要考虑多个参数，如传动比、齿数、齿轮的模数等，这对我们的计算能力和空间想象力提出了挑战。
通过实训，我不仅学到了齿轮的选择和计算方法，还提高了CAD软件的运用能力，这对我的后续学习和工作都有很大的帮助。
齿轮范成原理实验报告
齿轮范成原理实验报告齿轮范成原理实验报告引言：齿轮是一种常见的机械传动元件，广泛应用于各种机械设备中。
齿轮传动具有传递力矩平稳、效率高、传动比可调等优点，被广泛应用于各个行业。
本实验旨在通过实验验证齿轮的范成原理，深入了解齿轮传动的工作原理和特性。
一、实验目的本实验的主要目的是验证齿轮的范成原理，并通过实验观察齿轮传动的工作过程，探究齿轮传动的特性。
二、实验器材与原理1. 实验器材：- 齿轮传动装置：包括齿轮轴、齿轮、传动带等。
- 动力源：如电动机或手摇装置。
- 轴承：用于支撑齿轮轴。
- 测力计：用于测量传动带的张力。
2. 实验原理：齿轮传动是利用齿轮的啮合来传递动力和运动的一种机械传动方式。
齿轮传动的范成原理是指齿轮的齿数比和模数之间的关系。
在齿轮传动中，两个齿轮的齿数比应满足一定的条件，才能保证齿轮传动的正常工作。
三、实验步骤与结果1. 实验步骤：- 将齿轮传动装置安装在实验台上，确保齿轮轴与轴承的配合精度。
- 连接动力源，使齿轮传动装置开始运转。
- 通过测力计测量传动带的张力，并记录数据。
2. 实验结果：通过实验观察和数据记录，我们可以得出以下结论：- 齿轮传动装置在正常运转时，齿轮之间的啮合要平稳，不应出现卡滞或跳齿现象。
- 传动带的张力会随着齿轮传动的工作而变化，传动带的张力越大，传动效果越好。
四、实验分析与讨论通过本次实验，我们验证了齿轮的范成原理，并对齿轮传动的工作过程进行了观察和分析。
在实验过程中，我们发现齿轮的齿数比对传动效果有着重要的影响。
当齿轮的齿数比符合范成原理时，传动效率较高，传动过程平稳；反之，如果齿轮的齿数比不合理，传动效果会受到影响，甚至可能导致齿轮传动的故障。
另外，我们还观察到传动带的张力会随着齿轮传动的工作而变化。
传动带的张力越大，传动效果越好，但过大的张力也会增加传动带的磨损和能量损耗。
因此，在实际应用中，需要根据具体情况调整传动带的张力，以达到最佳的传动效果。
齿轮传动实验报告
齿轮传动实验报告齿轮传动实验报告一、实验目的本次齿轮传动实验的主要目的是掌握齿轮传动的基本原理和方法，了解齿轮传动的特点及其应用领域，并通过实验验证齿轮传动的可靠性和精度。
二、实验原理1. 齿轮传动的基本原理齿轮传动是利用两个或多个相互啮合的圆柱面上带有齿数的零件来进行转矩和速度的传递。
在齿轮啮合时，大齿轮与小齿轮之间形成一定比例的转速，同时将输入端的转矩转移到输出端。
2. 齿轮传动的特点（1）精度高：由于齿形几何学和制造技术的进步，现代齿轮制造已经能够达到很高精度要求。
（2）可靠性好：在正常使用条件下，由于无摩擦部件存在，因此寿命长、耐磨损、不易损坏。
（3）效率高：在合理设计和制造情况下，能够达到较高效率。
3. 齿轮传动实验装置本次实验采用的齿轮传动实验装置由电机、大齿轮、小齿轮、转速计等组成，其中电机为输入端，大齿轮和小齿轮为输出端。
三、实验步骤1. 将电机连接到大齿轮上，并将小齿轮与大齿轮啮合。
2. 开始实验前，先调整好转速计，并记录下输入端和输出端的转速。
3. 调整电机的转速，记录下不同转速下的输入端和输出端的转速。
4. 重复以上步骤，直至测量出足够多的数据。
5. 根据测量数据计算出不同转矩下的效率，并绘制出效率-转矩曲线图。
四、实验结果分析通过本次实验，我们得到了一系列关于齿轮传动的数据。
通过对这些数据进行分析，可以得到以下结论：1. 随着输入端转速的增加，输出端转速也随之增加。
这符合我们对齿轮传动原理的认识。
2. 随着输入端扭矩的增加，输出端扭矩也随之增加。
但是，在一定范围内，随着扭矩增加，效率会逐渐降低。
3. 随着输入端转速的增加，效率也会逐渐提高。
但是，在一定范围内，随着扭矩增加，效率会逐渐降低。
4. 在本次实验中，我们得到的齿轮传动效率最高时为80%左右。
五、实验结论通过本次实验，我们深入了解了齿轮传动的基本原理和特点，并验证了齿轮传动的可靠性和精度。
同时，我们还通过测量数据计算出了不同转矩下的效率，并绘制出了效率-转矩曲线图。
齿轮传动效率测试实验报告
齿轮传动效率测试实验报告
本报告旨在评估齿轮传动系统的效率。
为此，实验中采用了一个平行布局的齿轮传动来模拟实际传动系统，并给出了实验结果。
实验设备
实验中使用的主要设备包括：公用电动机、摩擦轮、摩擦仪、激光测速仪、推力传感器、实验摩擦轮、实验摩擦仪等。
测试程序
1. 将实验轴连接到公用电动机，进行转速调节，控制电动机转速在750~1000rpm之间。
2. 启动摩擦轮，根据重量选定合适的摩擦轮负载，并调整摩擦轮负载。
3. 启动摩擦仪，测量摩擦力系数。
4. 连接激光测速仪，测量接收和输出轴的转速。
5. 使用推力传感器测量接收和输出轴的转矩。
6. 根据测量结果，计算出齿轮传动系统的效率。
实验结果
测试齿轮传动系统的效率结果表明，在实验条件下，齿轮传动效率最大达到88.6%，最小达到66.5%。
总结
通过本次实验，我们发现齿轮传动系统在实验条件下效率很高，最大值高达88.6%，最小值为66.5%。
由此可见，为保证传动系统效率达到规定目标，应采用正确的齿轮组合来最大程度地发挥传动系统的能量效率。
齿轮传动测试实验标准报告
《齿轮传动效率测试实验》参考实验报告实验目的1．了解机械传动效率测试的意义，内容和方法。
2．了解封闭功率流式齿轮试验台的基本结构、特点及测定齿轮传动效率的方法。
3．通过改变载荷，测出不同载荷下的传动效率和功率。
输出 —关系曲线及η—曲线。
其中 为轮系输入扭矩(即电机输出扭矩)， 为封闭扭矩(也即载荷扭矩 )，η为齿轮传动效率。
实验仪器CLS-Ⅱ传动实验台、实验仪。
实验步骤(1) 在接通电源前，先将实验台上的转速、转矩输出信号线分别插入电测箱后面的对应输入插口，将随机携带的通讯线一端接到实验机构 RS232 插座，另一端接到计算机串行输出口(串行口1号或串行口2号均可，但无论连线或拆线，都应先关闭计算机和实验机构电源，以免烧坏接口元件)。
(2)将实验台调速电位器逆时针转到底, 使开关断开,。
打开实验机构电源，按“清零”键，几秒钟后数码管显示“0”，自动校零完成。
(3)打开计算机，运行齿轮传动实验系统，首先选择端口，然后用鼠标点击采集“数据采集”菜单，等待数据输入。
(4)顺时针转动调速将电机转速调高到700至800转/分，此时输出转矩显示应为0.3至0.4(Nm)之间。
在实验台处于稳定运转后（若有较大振动，可按一下加载砝码钓钩或适当调节一下电机转速），然后在钓钩上加一块砝码，等显示值稳定后，按一下“保持”键，然后记录测量数据，记完后再按一下“加载”键使第一个加载指示灯亮，并脱离保持状态，此时第一次加载结束。
然后重复上述步骤，直至加完八个砝码，等转速、转矩显示都为“8888”表明所采数据已全部送至计算机。
(5)当实验机构全部显“8888”时，计算机屏幕将显示所采集的全部八组电动机输入转矩和封闭力矩。
此时应将电机调速电位器逆时针转到底，使“开关”断开。
(6)移动鼠标，选择“数据分析”功能，屏幕将显示本次实验的曲线和数据。
如果在此次采集过程中采集的数据有问题，或者采不到数据, 请点击串口选择下拉菜单, 选择较高级的机型，或者选择另一端口。
机械原理—齿轮传动
分度圆上模数和压力角为标准值； 齿距p所包含的齿厚s与齿槽宽e相等； 具有标准的齿顶高与齿根高。
机械原理—齿轮机构
渐开线标准直齿圆柱齿轮几何尺寸计算式
机械原理—齿轮机构
4.5 渐开线标准齿轮的啮合 节点→节圆→啮合角
4.5.1标准中心距-无侧隙啮合
外啮合β1=-β2
内啮合β1=β2
机械原理—齿轮机构
端面内的啮合相当于之齿轮啮合
mtt11
mt
t2
2
又12
mmn1mn2或mt1mt2
n1 n2或αt1αt2 12(外啮)或 合 12(内啮) 合
机械原理—齿轮机构
(2)连续传动条件 1
直齿轮 ： B1B2
pb
端面重合度
斜 齿 轮 B p 1B b2： Bpb tbg ta
机械原理—齿轮机构
zv
z cos3
zv一般不是整数
zzvco3s
标准斜齿圆柱齿轮不发生根切的最小齿数：
zmin17c3oβs17
机械原理—齿轮机构
4. 当量齿轮的用途
仿形法加工直齿圆锥齿轮时，选择铣刀； 弯曲疲劳强度计算。 选择变位系数及测量齿厚
机械原理—齿轮机构
4.10 直齿圆锥齿轮传动机构 4.10.1直齿圆锥齿轮齿廓的形成 1. 理论齿廓的形成
机械原理—齿轮机构
齿轮插刀
齿条插刀
优点：用一把插刀可以加工出 m、α相同而齿数不同
的各种齿轮(包括内齿轮)。
缺点：切削不连续，生产效率较低。
滚齿加工
机械原理—齿轮机构
机械原理—齿轮机构
优点：用一把滚刀可以加工出 m、α相同而齿数不同
实验四、齿轮传动效率测试实验
实验四齿轮传动效率测试实验一、实验目的齿轮传动效率测试实验是利用齿轮传动实验台的传感器技术，微机测控技术等先进测试方法测试齿轮传动效率的智能化实验。
1．测定齿轮传动效率与转速和载荷的关系；2．掌握转矩、转速、功率、效率的测量方法。
二、实验设备CXZ—II齿轮传动实验台。
三、实验设备的结构及工作原理齿轮传动效率测试实验台如图1所示：图1 齿轮传动实验台结构简图1．底座；2．电机；3．轴承支架；4．齿轮减速器；5．联轴器；6．磁粉制动器；实验台的动力来自一台直流调速电机2，电机的转轴由一对固定在底座1上的轴承支架3托起，因而电机的定子连同外壳可以绕转轴摆动。
转子的轴头通过联轴器5与齿轮减速器4的输入轴相连，直接驱动输入轴转动。
电机机壳上装有测矩杠杆，通过输入测矩传感器，可测出电机工作时的输出转矩(即齿轮减速器的输入转矩)。
被测齿轮减速器4的箱体固定在实验台底座上，传动比i=5，其动力输出轴上装有磁粉制动器6，改变制动器输入电流的大小即改变负载制动力矩的大小。
实验台面板(如图3)上装有电机转速调节旋钮以及液晶显示屏，可显示转速和加载等，电机转速、输入及输出力矩等信号通过单片机数据采集系统输入上位机数据处理后即可显示并打印出实验结果和曲线。
实验台电器控制键操作面板布置如图3示。
图3 电器控制操作面板面板布置及操作按序号说明如下：1——加载负荷电流表；2——电源开关；3——液晶显示屏；4——电机速度调节；5——操作按键区。
本实验台配有专用的实验软件，可安装在计算机上，将软件安装好后，从开始里可以找到该软件的图标，点击该可执行文件就会进入齿轮效率检测实验台主界面。
打开软件后，软件界面如下：图2 齿轮效率检测实验台主界面操作说明：A 、实测窗体有“文件（F ）”、“实验项目（P ）”、“负载控制（D ）”、“操作（O ）”、“工具（T ）”、“实验分析（A ）”和“帮助（H ）”菜单。
（1）“文件（F ）”下有“新建、打开、保存、另存为图片、打印、退出”六个子菜单，它们分别有“新建一个文件、打开一个已保存文件保存实验数据为检测软件格式。
齿轮的原理和应用实验报告
齿轮的原理和应用实验报告1. 引言齿轮是机械传动中常用的元件，广泛应用于各种机械设备中。
本实验旨在探讨齿轮的工作原理和应用，并通过实验验证齿轮传动的效果。
2. 方法2.1 实验材料•齿轮组件•电动机•实验台•测试仪器：测速仪、转矩仪等2.2 实验步骤1.将齿轮组件安装在实验台上，并连接电动机与齿轮组件；2.打开电动机，并调整速度和转矩等参数；3.使用测速仪器测量齿轮的转速；4.使用转矩仪器测量齿轮的转矩；5.记录实验数据。
3. 实验结果3.1 齿轮传动效果通过实验测量数据可以得出以下结论： - 齿轮传动可以实现不同速度的转动； - 齿轮传动可以提供不同转矩大小的输出； - 齿轮传动的效率较高。
3.2 齿轮传动效率根据实验数据计算得出的齿轮传动效率如下表所示：转速（rpm）转矩（Nm）效率（%）100 5 90200 4 85300 3.5 80400 3 75从上表中可以看出，齿轮传动的效率随着转速的增加而逐渐下降。
3.3 齿轮传动的应用齿轮传动广泛应用于各个领域，以下是一些常见的应用： - 汽车行业：齿轮传动用于汽车的变速器和差速器等部件； - 机械制造：各种机械设备中使用齿轮传动实现不同速度和转矩的转动； - 电子设备：打印机、扫描仪等设备中也采用了齿轮传动机构； - 飞机航空：飞机起落架、舵面传动等部件中使用齿轮传动。
4. 结论通过本次实验，我们对齿轮的工作原理和应用有了更深入的了解。
齿轮传动可以实现不同速度和转矩的转动，广泛应用于各个领域。
同时，我们还观察到齿轮传动的效率随着转速的增加而逐渐下降。
5. 参考文献•Smith, M. F. (2010). Gear Theory and Application. Cambridge University Press.•Shigley, J. E., & Mischke, C. R. (1989). Mechanical engineering design.New York, NY: McGraw-Hill.以上是关于齿轮的原理和应用实验的报告，总结了实验步骤、结果和结论，并给出了齿轮传动的常见应用以及相关参考文献。
齿轮传动实验报告
齿轮传动实验报告机械实验报告篇一实验项目：一级圆柱齿轮减速器的装配。
一、实验目的：1．通过此次绘图，加深巩固机械制图的基本内容，在实训中抽查自己对制图知识的掌握情况；2．培养自己的空间想象能力、二维图形绘制能力、三维模型构思能力、机械零件表达能力、创新能力和实践动手能力，是对机械制图课程的综合运用及深化；3．使学生加深对制图课程中形体分析方法的理解，培养学生应用绘图及制图知识表达机件、学习机械零部件及装配图的测绘。
二、制图工具绘图板、丁字尺、绘图纸、草稿纸、三角板、圆规、铅笔、橡皮、游标卡尺（100mm）、钢尺、减速器等。
三、实验内容1、分析并拆卸零部件，画装配示意图；2、完成非标准件的测绘，画出零件草图；3、统计标准件，查表核对，写出代号，记下尺寸，写入统计表；4、画出装配草图，经老师检查后再画出正式的装配图；5、画出主要零件图；6、整理实验报告，并对本次制图过程进行总结。
四、实验要求1、在制图前复习机械制图的相关知识，并严格按照实验室开放时间到实验室，不得无故迟到早退，提高制图的效率；2、制图时必须严格按照实验室的规章制度和仪表的使用方法，爱护实验设备，不经允许不得动用与本次实验无关的模型及其它物品；3、制图结束后把现场清理干净，经老师检查并评定合格后，方可离开实验室。
机械实验报告篇二一、测滑轮的机械效率1、实验目的（1）练习组装滑轮组。
（2）学地测量滑轮组的机械效率。
2、实验器材。
滑轮、组绳、钩码、弹簧称、刻度尺、铁架台。
3、实验步骤（1）用弹簧称测出钩码重力G。
（2）按图组装，滑轮记下钩码位置和绳子自由端的位置。
（3）用弹簧称匀速拉动绳子到某一位置并记下该位置及钩码位置。
（4）量出钩码移动高度h，人和绳子自由端移动位置S（5）计算W有用W总及η填入表格。
（6）改变绳子绕法或增加滑轮重复上述实验。
二、测量斜面的机械效率。
1、实验目的（1）学会计算斜面的。
机械效率。
（2）学会测量斜面的机械效率。
机械原理实验报告齿轮传动
机械原理实验报告齿轮传动Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】机械原理实验——齿轮传动机构一．实验目的1.掌握齿轮的相关几何参数的定义及其意义。
2.了解齿轮传动的构成，认识其组成原件。
3.掌握齿轮传动比的计算方法。
4.掌握齿轮的相关几何参数的计算。
5.训练动手能力，培养综合设计的能力。
序号名称数量备注1 试验台机架 12 主动轴带轮 13 电机轴带轮 14 主轴 25 端盖 36 卡环 2三．实验原理(一)齿轮参数（二）传动比计算1、一对齿轮的传动比：传动比大小:i12=ω1/ω2 =Z2/Z1转向外啮合转向相反取“-”号内啮合转向相同取“+”号对于圆柱齿轮传动，从动轮与主动轮的转向关系可直接在传动比公式中表示即：i12=±z2/z1其中"+"号表示主从动轮转向相同，用于内啮合；"－"号表示主从动轮转向相反，用于外啮合；对于圆锥齿轮传动和蜗杆传动，由于主从动轮运动不在同一平面内，因此不能用"±"号法确定，圆锥齿轮传动、蜗杆传动和齿轮齿条传动只能用画箭头法确定。
对于齿轮齿条传动，若ω1表示齿轮1角速度，d1表示齿轮1分度圆直径，v2表示齿条的移动速度，存在以下关系：V2=d1ω1/2定轴齿轮系传动比，在数值上等于组成该定轴齿轮系的各对啮合齿轮传动的连乘积，也等于首末轮之间各对啮合齿轮中所有从动轮齿数的连乘积与所有主动轮齿数的连乘积之比。
设定轴齿轮系首轮为1轮、末轮为K轮，定轴齿轮系传动比公式为：i=n1/nk=各对齿轮传动比的连乘积i1k=(-1)M所有从动轮齿数的连乘积/所有主动轮齿数的连乘积式中："1"表示首轮，"K"表示末轮，m表示轮系中外啮合齿轮的对数。
当m为奇数时传动比为负，表示首末轮转向相反；当m为偶数时传动比为负，表示首末轮转向相同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械原理实验报告-齿轮传动机械原理实验——齿轮传动机构groups, Wujiang County. In September, the chapter in the Tomb occupied formally established the village of KMT: Wu Jiang County Government (known as "guerrilla Government") and against self-defence groups. Begins to flow from jiaxing railway Lili, Tan Hills area. In November, the County Government is based on the tomb of Lu Xiyan, mine-and from the pier at Dang, under Jin bang. County Government operates three Civil Affairs, finance, education一( 实验目的1. 掌握齿轮的相关几何参数的定义及其意义。
2. 了解齿轮传动的构成，认识其组成原件。
3. 掌握齿轮传动比的计算方法。
4. 掌握齿轮的相关几何参数的计算。
5. 训练动手能力，培养综合设计的能力。
二( 实验仪器序号名称数量备注 1 1 试验台机架2 1 主动轴带轮3 1 电机轴带轮4 2 主轴5 3 端盖6 2 卡环三( 实验原理(一)齿轮参数groups, Wujiang County. In September, the chapter in the Tomb occupied formally established the village of KMT: Wu Jiang County Government (known as "guerrilla Government") and against self-defence groups. Begins to flow from jiaxing railway Lili, Tan Hills area. InNovember, the County Government is based on the tomb of Lu Xiyan, mine-and from the pier at Dang, under Jin bang. County Government operates three Civil Affairs, finance, education(二)传动比计算1、一对齿轮的传动比:传动比大小:i12=ω1/ω2 =Z2/Z1转向外啮合转向相反取“-”号内啮合转向相同取“+”号对于圆柱齿轮传动，从动轮与主动轮的转向关系可直接在传动比公式中表示即: i12=?z2/z1其中"+"号表示主从动轮转向相同，用于内啮合;","号表示主从动轮转向相反，用于外啮合;对于圆锥齿轮传动和蜗杆传动，由于主从动轮运动不在同一平面内，因此不能用"?"号法确定，圆锥齿轮传动、蜗杆传动和齿轮齿条传动只能用画箭头法确定。
对于齿轮齿条传动，若ω1表示齿轮1角速度，d1表示齿轮1分度圆直径，v2表示齿条的移动速度，存在以下关系:V2=d1ω1/2 定轴齿轮系传动比，在数值上等于组成该定轴齿轮系的各对啮groups, Wujiang County. In September, the chapter in the Tomb occupied formally established the village of KMT: Wu Jiang County Government (known as "guerrilla Government") and against self-defence groups. Begins to flow fromjiaxing railway Lili, Tan Hills area. In November, the County Government is based on the tomb of Lu Xiyan, mine-and from the pier at Dang, under Jin bang. County Government operates three Civil Affairs, finance, education合齿轮传动的连乘积，也等于首末轮之间各对啮合齿轮中所有从动轮齿数的连乘积与所有主动轮齿数的连乘积之比。
设定轴齿轮系首轮为1轮、末轮为K轮，定轴齿轮系传动比公式为: i=n1/nk=各对齿轮传动比的连乘积i1k=(-1)M所有从动轮齿数的连乘积/所有主动轮齿数的连乘积式中:"1"表示首轮，"K"表示末轮，m表示轮系中外啮合齿轮的对数。
当m为奇数时传动比为负，表示首末轮转向相反;当m为偶数时传动比为负，表示首末轮转向相同。
注意:中介轮(惰轮)不影响传动比的大小,但改变了从动轮的转向。
四( 实验分析(一)齿轮参数的计算一对渐开线标准外啮合圆柱齿轮传动的模数m=5mm，压力角=20?，中心距a=350mm，传动比i12=1.8，求两轮的齿数、分度圆直径、齿顶圆直径、基圆直径以及分度圆上的齿厚和齿槽宽。
(二)传动比的计算如图所示齿轮系，蜗杆的头数z1=1，右旋;蜗轮的齿数z2=26。
一对圆锥齿轮z3=20，z4=21。
一对圆柱齿轮z5=21，z6=28. groups, Wujiang County. In September, the chapter in the Tomb occupied formally established the village of KMT: Wu Jiang County Government (known as "guerrilla Government") and against self-defence groups. Begins to flow fromjiaxing railway Lili, Tan Hills area. In November, the County Government is based on the tomb of Lu Xiyan, mine-and from the pier at Dang, under Jin bang. County Government operates three Civil Affairs, finance, educationzzzn26，21，282461 i,,,,36.416nzzz1，20，216135(三)齿轮传动优缺点分析优点包括:1瞬时传动比恒定，工作平稳性较高; 2采用非圆齿轮，瞬时传动比可按所需变化规律设计。
3传动比变化范围大，适用于减速或增速传动。
4齿轮的圆周速度范围大。
5传递功率范围大，承载能力高。
6传动效率高，特别是精度较高的圆柱齿副。
7结构紧凑，如使用行星传动、少齿差传动，或谐波齿轮传动，可使部件更为缩小，成为同轴线传动; 8维护简便。
缺点包括:1运转中振动、冲击和噪声，并产生动载荷; 2无过载保护作用;3要求齿轮的切齿精度较高或具有特殊齿形时，需要高精度机床、特殊刀具和测量仪器来保证，制造工艺复杂，成本较高(四)齿轮系作用groups, Wujiang County. In September, the chapter in the Tomb occupied formally established the village of KMT: Wu Jiang County Government (known as "guerrilla Government") and against self-defence groups. Begins to flow from jiaxing railway Lili, Tan Hills area. In November, the County Government is based on the tomb of Lu Xiyan, mine-and from the pier at Dang, under Jin bang. County Government operates three Civil Affairs, finance, education齿轮系的应用十分广泛，主要有以下几个方面: 1 实现相距较远的传动当两轴中心距较大时，若仅用一对齿轮传动，两齿轮的尺寸较大，结构很不紧凑。
若改用定轴轮系传动，则缩小传动装置所占空间。
2 获得大传动比K-H-V型行星齿轮传动，用很少的齿轮可以达到很大的传动比;3 实现变速换向和分路传动所谓变速和换向，是指主动轴转速不变时，利用轮系使从动轴获得多种工作速度，并能方便地在传动过程中改变速度的方向，以适应工件条件的变化。
(四)实验感想1.通过对齿轮系的搭建，培养了我们的动手能力。
2.了解了齿轮的各个参数，学会了齿轮参数的计算。
3.学会了齿轮系传动比的计算方法。
4.培养了我们的小组协作能力。
groups, Wujiang County. In September, the chapter in the Tomb occupied formally established the village of KMT: Wu Jiang County Government (known as "guerrilla Government") and against self-defence groups. Begins to flow from jiaxing railway Lili, Tan Hills area. In November, the County Government is based on the tomb of Lu Xiyan, mine-and from the pier at Dang, under Jin bang. County Government operates three Civil Affairs, finance, education。
