挂篮悬浇施工测量控制
挂篮悬浇施工测量控制
摘要：本文主要介绍龙湾涌大桥挂篮预压、悬浇过程中的测量、监控方法。
关键词：挂篮悬浇测量控制
中图分类号：v556文献标识码：a文章编号：
abstract: this paper mainly introduces the chung bay bridge hanging basket preloading, suspended in the process of water measure, monitor method.
key words: hanging basket poured, measurement control suspension
1、工程概况
龙湾涌大桥全桥分左右两半幅，桥梁起讫桩号k17+495.72～
k18+231.28，为全长735.56米，主桥上部结构为45m+80m+45m预应力混凝土变截面连续箱梁（底面为抛物线）。主桥平面位于直线段内，纵坡为2.038%。下部结构为钻孔灌注桩基础、薄壁墩。
2、测量控制网布设
进场时，设计院的控制点（坐标系为80西安坐标系，高程基准为85国家高程）交桩后，项目部采用徕卡tc802全站仪和na2水准仪对整个控制网进行复测，在各项测量指标均满足规范规定要求后，根据现场的实际需要布设桥梁三角网，桥梁三角网如下图：
挂篮悬浇施工测量方案
目录 1.施工测量流程 (5) 2.施工控制测量 (5) 3.主梁挠度、轴线和主梁顶面高程的测量 (7) 3.10号块高程测点布置 (7) 3.2各现浇节段的高程观测点布置 (7) 3.3观测时间 (8) 3.4监控方法 (9) 4.立模标高计算 (9) 5.施工监测 (10) 5.1悬臂段观测 (10) 5.2现浇支架预压观测 (11) 6.测量现场控制 (11) 6.1质量控制标准 (12) 6.2安全保证措施 (13)
连续梁测量方案1.施工测量流程 定模板标高挂篮定位签立模通知单监理复查 进入下一梁现浇段 监理复测 浇筑混凝土 张拉前高程观测 张拉后高程观测 移篮前高程观测 移篮后高程观测 定高程扎钢筋、安管道、立模板 高程观测 已浇完梁段高程观测 已浇完梁段高程观测 已浇完梁段高程观测 已浇完梁段高程观测监理复测 箱梁悬浇高程控制程序图 2.施工控制测量 2.1控制网的布设 控制网的建立采用原有的施工控制网和水准网为基础，在0#块箱梁中心位置加密控制点，联测原有控制网起算点，构成箱梁施工控制网，采平面和高程点兼用方式。每一主墩顶布置一个水平基准点和两个轴线基准点，做好明显的红色标识，对于主桥施工控制网应至少每月进行一次联测。（控制网见图1）
图1箱梁施工控制网 2.2细部控制 2.2.10#块施工 0#块是整个主梁上部悬臂施工的基础，它的标高和线型走向直 接影响到整个主梁的标高和线型，桥墩施工完后，搭设0#块支架，铺设0#块底模然后进行支架预压，预压过程中进行连续的标高测量，根据测的数据确定出支架的弹性变形值，根据支架的弹性变形值重 新调整支架的高度，并且利用全站仪对0#块进行精确定位。 2.2.2悬浇段施工 当箱梁当前悬浇段的挂篮初步就位后，根据箱梁施工控制网， 在0号块工作基点上架设全站仪，依次放样箱梁节点立模具体位置，确定箱梁里程桩号，底板就位后如偏移过大可调整挂篮角度进行调整，直至调整误差在5mm之内，这样既加快了立模速度，也保证了 侧模竖直度满足要求。
悬臂梁挂篮施工安全控制要点及安全技术措施

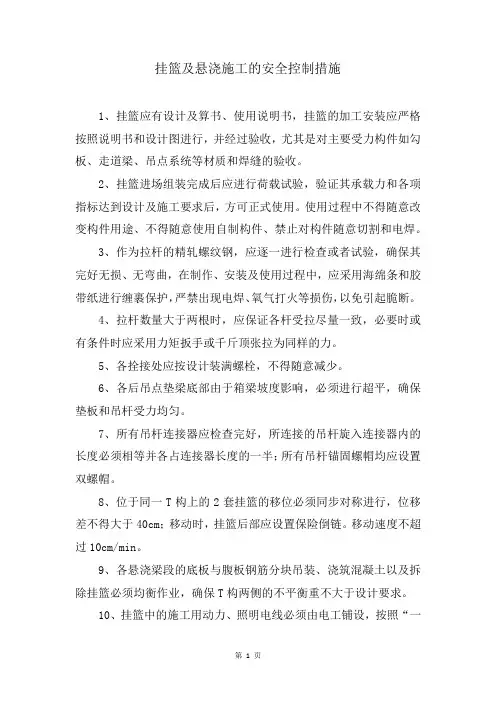

悬臂梁挂篮施工安全控制要点及安全技术措施 一、挂篮施工安全控制要点 （一）挂篮制作与验收 1、挂篮制作 （1）挂篮制作前要有经过审核批准的加工图纸。 （2）挂篮制作时要有挂篮加工的相关技术及质量要求。 2、挂篮验收 （1）挂篮主要构件材质报告单。 （2）挂篮主要承重构件如主桁、上（下）横梁、内（外）滑梁、滑道、底模系、侧模系、走行及后锚系等各部位的结构尺寸、焊缝、螺栓孔位置。 （3）用于现场施工的挂篮需有主要部位的焊缝探伤检测报告或证明。 （4）挂篮预压方案及试验结果。 （5）挂篮施工方案专家评审意见。 （6）挂篮出厂前应对主要连接杆件进行试拼。 （二）挂篮施工过程中的安全监控要点 1、在挂篮施工过程中，必须遵守《桥涵施工技术安全规则》有关章节及设计文件有关要求。 2、施工前，应制定安全操作规程，并组织相关人员进行安全技术交底。 3、挂篮安装时应严格按照安装工艺流程进行，并严格执行高空吊装作业的相关规定。 4、挂篮滑道铺设要平直，应在一个水平面上。移动时须均匀平稳，左右同步、方向顺直。滑移挂篮时，滑道压紧器间距不少于2m，交替倒换。
5、挂篮前移到位后，应首先安装后锚系统，灌注混凝土时再次检查后锚固点。 6、挂篮前主吊杆当采用Ⅳ级钢时应为双根并有保护措施。 7、在预留挂篮施工孔洞时，位置尺寸要准确。 8、挂篮安装完成后应在挂篮前上横梁及前下横梁处分别设置工作平台，在侧模两侧设置走行过道平台，在后下横梁处设置吊篮，平台及吊篮均参用轻型型钢加工，铺设脚手板，挂安全防护网。设置的工作平台应坚固、稳妥，方便施工。 9、施工中所使用的机具设备如千斤顶、导链、滑车、钢丝绳等，应有足够的安全系数，并应经常进行检查及维护保养。 10、灌注梁段砼时，必须考虑挂篮的弹性变形及滑道垫块的压缩变形，以免由此引起梁体出现裂缝。 11、挂篮脱模时应逐渐下落以降低冲击荷载。 12、挂篮滑移时，左右两侧应同步对称进行，防止操作不当造成挂篮局部变形或挂篮偏位。 13、挂篮拆除时，应按自下而上，先内后外的顺序进行，并应派专人统一指挥。 14、严格执行高空作业的有关规定，当双层作业时，操作人员必须严格遵守各自岗位职责，防止疏漏。15、六级以上大风及雷电天气应停止施工。 16、挂篮的使用必须实行岗位责任制，应指定专人进行负责、检查、指挥工作。 二、挂篮施工安全技术措施 1、施工前做好施工准备工作，正确选用施工方法，并结合施工具体实际，编制安全技术措施，制定操作细则，并向施工人员进行技术交底。
挂篮悬浇梁施工劳务合同范本
挂篮悬浇梁施工劳务合同 甲方： 乙方： 甲方因施工实际需要，确定将承建的工程项目（以下简称本项目）挂篮悬浇梁劳务施工交由乙方实施，乙方愿意实施上述施工任务，按《中华人民国合同法》等有关规定，为明确双方权利、义务和责任，经双方协商一致，同意签订本合同以资共同遵守。 第一条工程名称、地点、围及容 1、工程名称： 2、工程地点： 3、工程围： 4、工作容 a、各分项工作容详见合同附件《工程挂篮悬浇梁施工劳务分包工程量清单》（以下简称工程量清单）。 b、为完成本合同上述工作容施工的全部工作及其辅助工作（含合同未具体注明，但施工所必须的工序及辅助工作）、现场清理、文明安全施工、环境保护及按甲方公司“一体化”管理和业主“五化”管理等全部劳务工作。 乙方根据施工图纸、施工组织设计等有关资料、业主及监理工程师要求，组织相关人员完成上述施工项目所需的一切劳务工作（含乙方自备零星材料及小型机具、设备）并经业主及监理工程师检验合格以及缺陷修复所包含的全部工作容。
第二条工程数量及合同金额 1、工程数量，详见《工程量清单》，《工程量清单》中的工程数量为暂定数量，计量结算以乙方实际施工并经甲方验收合格的工程量为准，且总量不得超出监理、业主签认的总量，施工时实际工程量的增减丝毫不会降低或影响本合同条件的效力，也不免除乙方为完成本合同工程应承担的义务和责任。 2、乙方完成上述工作容，其合同总价暂定为：元（大写：），具体费用组成详见《工程量清单》。《工程量清单》中的综合单价为最终结算价，任何一方不得以任何理由要求修改。 3、工程量清单中的综合单价和总额价均已包括为了实施和完成本合同工程所需的临时设施费，施工调遣费，人工费（含医疗保险、养老保险、职业安全健康、节假日加班加点费等），除甲供材料以外的其他所有材料费，除甲供机械设备外的其他所有机械设备及工具使用费，水电费，安全环保文明施工及保险，自检，相关试验检测配合，缺陷修复，因工艺流程、施工进度安排（包括业主或甲方计划调整）或客观因素（含不可抗力等）造成的人工、机械设备降效与停置费，管理费，利润，工程营业税金及其附加等相关各种税费及规费等，以及合同明示或暗示的所有责任、义务和一般风险。 4、工程量清单中的单价为综合包干价格，不仅包含为完成清单所列项目容的全部费用，同时符合合同条款规定的全部费用应认为已被计入有标价的工程量清单所列各细目之中，未列细目不予计量的工作，其费用应视为已分摊在本合同工程的有关细目的单价或总额价之中；还包含未明列出
特大桥挂篮施工监理实施细则
XX特大桥挂篮施工监理实施细则 编制： 审核： 审批： XX客专工程标监理站 二0 年月
目录1.总则 1.1工程概况 1.2编制依据 2.工程特点及其技术、质量标准 3.监理工作范围及重点 3.1监理工作范围 3.2监理工作重点 4.监理工作流程 5.监理工作控制要点、目标及监控手段 5.1一般规定 5.2模板与支架 5.3钢筋 5.4混凝土 5.5预应力 5.6桥梁支座 5.7防水层 6.监理工作方法及措施 7.具体旁站部位和工序
XX特大桥DK733+152跨二黄渠连续梁 挂篮施工监理实施细则 1.总则 1.1工程概况 新建铁路大同至西安客运专线工程XX特大桥采用挂篮施工工艺连续梁为DK733+152（60+100+60）跨二黄渠连续梁。线路于DK733+152处垮二黄渠，与铁路交角23度。60m+100m+60m预应力混凝土连续梁为三向预应力砼连续梁，采用单箱单室、变高度、变截面结构。 连续梁主墩高为3m，主墩墩身为圆端型实心8.6×5.0m,承台尺寸为18.6×14.6×4.0m；边墩墩高分别为6m、5m，墩身为圆端型实心7.8×3.5m，承台尺寸为12.6×10.6×3m。箱梁形式采用单箱单室直腹板变高梁体，中支点处梁截面中心高7.85m，端支撑及边跨15.75m直线段和跨中10m直线段处截面中心高度为4.85m，梁底下缘按二次抛物线变化，抛物线方程为： y=0.0016225X2。箱梁顶板宽度12m，底板宽6.7m，中支点处局部加宽7.9m。顶板厚度除梁端附近外均为40cm,底板厚度40至120cm,按直线线形变化,腹板厚60至80、80至100cm，按折线变化。全联在端支点、中跨中及中支点处共设5个横隔板，横隔板设有孔洞，供检查人员通过。 箱梁截面其它细部尺寸如下图所示：
悬浇梁施工质量控制要点
悬浇箱梁施工质量控制措施 1、悬浇箱梁施工前，应编制悬浇箱梁施工专项技术方案，挂篮应经专项设计、验算通过报相关单位、部门审批，获准后方可实施；对所有作业人员进行安全职业健康教育、技术交底和培训，特殊岗位人员应持证上岗。 2、在墩顶最后一次浇注混凝土前，做好0号块托架或支架、钢筋、模板等加工准备工作；0号块的支架或托架、模板、钢筋、三向预应力管道、预埋件等的安装应满足规范和设计要求；连续梁的墩顶梁段施工时，应按设计规定设置墩梁临时固结装置，且临时固结装置的结构和采用的材料应满足方便、快速拆除的要求。 3、墩顶梁段宜全断面一次浇筑完成，当梁段过高，一次浇筑完成难以保证质量时，可沿高度方向分两次浇筑，但宜将两次浇筑混凝土的龄期控制在7天以内，避免新旧混凝土的收缩差导致腹板出现裂缝；在浇筑过程中及浇筑后应按方案中的温控设计要求，采取有效的温控措施，防止因内外温差过大造成混凝土的开裂。 3、用于悬臂浇筑施工的挂篮，其平面尺寸应能满足梁段现场施工作业的需要，结构应满足强度、刚度和稳定性要求；挂篮与悬浇梁段混凝土的重量比不宜大于0.5，最大变形（包括吊带变形的总和）应不大于20mm，挂篮在浇筑混凝土状态和行走时的抗倾覆安全系数、自锚固系统的安全系数、斜拉水平限位系统安全系数及上水平限位安全系数均不小于2。 4、挂篮制作加工完成后应进行试拼装。挂篮在现场组拼后，应全面检查其安装质量，并进行模拟荷载试验，消除挂篮主桁、吊带的非弹性变形，测量挂篮在各级静力试验荷载作用下的变形，为施工控制提供参考。挂篮经预压试验符合设计要求后方可正式投入使用。
5、箱梁底板钢筋与腹板钢筋的连接应牢固，且宜采用焊接；底板上下两层的钢筋网应采用带钩的竖向筋进行连接，使之成为整体，防止底板混凝土在纵向预应力钢束径向力作用下导致崩裂破坏；顶板底层的横向钢筋宜采用通长筋。 6、预应力管道安装定位应准确，备用管道和长束的管道应采取措施保证其在使用时的有效性。 7、钢筋与预应力管道相互影响时，钢筋仅可移动，不得切断。若挂篮的下限位器、下锚带、斜拉杆等部位影响下一步操作必须切断钢筋时，应在该工序完成后，将切断的钢筋连接好再补孔。 8、悬臂浇筑施工应对称、平衡地进行，两端悬臂上荷载的实际不平衡偏差不得超过设计规定值，设计未规定时，不宜超过梁重的1/4。悬臂段应全断面一次浇筑完成，并应从悬臂端开始，向已完成梁段推进分层浇筑。 9、在砼浇注过程中，须安排专人对挂篮各部件栓结紧固情况、箱梁临时固结支座和锚筋锚固情况（如有）、模板接缝密实情况、模板胀模情况、挂篮主梁、横梁变形等进行检查，发现异常情况应及时处理。 10、悬臂浇筑混凝土以及后期预应力张拉、压浆工序，应设专人负责全过程旁站。 11、悬臂浇筑的施工过程控制宜遵循变形和内力双控的原则，且宜以变形控制为主。悬浇过程中梁体的中轴线允许偏差应控制在5mm以内，高程允许控制偏差为±10mm。 12、对纵向预应力钢束的张拉，宜通过必要的试验确定其张拉程序和各项参数，张拉持荷时间宜增加1倍，防止因为长束张拉滞后效应影响张拉质量；当钢束的伸长值不能满足要求时，可采取补张拉或反复张拉的措施，但张拉应力不得超过设计
刚构挂篮施工方案
芦村特大桥中堂水道主桥 箱梁施工方案 一、工程概况 中堂水道主桥跨径组合为75+120+75m，横向分为左右两半幅。其主部构造为单箱单室变截面连续梁，根部高6.0m，跨中梁高2.5m，箱梁顶宽14.76m，底宽7.0m，两翼悬臂长3.88m。主梁纵向、顶板横向采用预应力钢绞线，竖向为ф32mm 精轧螺纹钢筋。2~17#块箱梁采用挂篮悬臂浇注施工。主墩为钢筋混凝土墩，墩顶、箱梁顶设2%单向横坡。 二、0#、1#块施工 主桥0#+2×1#块长12m，墩顶中心梁高6.0m，腹板厚150cm~80 cm，顶板厚度80cm，底板厚度150~80 cm，墩顶设一道横隔板。采用在承台上搭设钢管支架施工。支架施工图及计算书见附件。 1．0#、1#块总体施工顺序 （1）钢管支架搭设。 （2）在钢管支架上安装工字钢工40c及工25b, 安装底模三角架、底模板。 （3）安装墩顶盆式橡胶支座及临时支座及墩顶底模板(仅指30#墩)。 （4）安装0#、1#块外侧模。 （5）绑扎底板、腹板及横隔板钢筋。 （6）第一次浇注砼，浇注高度4.7m，约164m3。
（7）安装0#、1#块内侧模、顶模。 （8）绑扎顶板钢筋及波纹管安装。 （9）浇注第二次0#、1#块混凝土，约121m3。 （10）待梁体砼强度达到50Mpa设计要求后进行纵、竖向预应力张拉并压浆，临时固结精扎螺纹钢张拉。 （11）拆除1#块底模。 （12）安装挂篮底后横梁。 （13）拆除0#、1#块支架周转使用。 2 0#、1#块施工 支架布置及计算书见附件，模板安装要求如下： （1）在支架上安装底模三角架。底模架由工25b组焊而成，三角架顺桥向17排，腹板处间距30cm，其它底板处间距50cm。纵楞采用10×10cm方木，间距25cm。底模板采用墩身钢模改制而成。三角架（与支架交叉处）加焊200×150×8 mm 钢板，钢板下垫三角木。三角木受压面积必须大于120cm2（抗压 2.4t），变形3mm。 （2）调整底模标高，底模标高由原设计高程提高1.5cm，以抵消支架弹性变形及非弹性变形下沉量。
悬臂挂篮施工专项方案
雅泸高速公路C3合同段 悬臂挂篮 专项施工方案编制： 复核： 审核： 监理工程师：
编制单位：四川公路桥梁建设股份有限公司 雅泸高速公路C3合同段 2008年10月 石滓经河大桥 悬臂挂篮专项施工方案 1、设计概况 石滓经河大桥主桥为74米＋140米＋74米连续刚构，为预应力混凝土结构，主梁采用双幅单箱单室截面。箱梁0＃段长11米，每个主墩“T”构纵桥向划分为16个对称梁段。梁段数及梁长度从根部至跨中分别为11米（0号段），8×3.5米，8×4.45米。1号～16号梁段采用挂篮悬臂浇筑施工，悬臂浇筑梁段最大控制重量1940KN，挂篮设计自重1000KN。全桥共有3个合龙段，边跨及中跨合龙段长度为2.0米（采用型钢桁架作合龙段劲性骨架）。 箱梁为三向预应力结构，采用单箱单室截面，箱顶板宽12.1米，底板宽6.8米，箱梁顶板设置成2％单向横坡。箱梁跨中及边跨支架现浇段梁高3.0米，箱梁根部断面和墩顶0号梁段高为8.8米。从中跨跨中至箱梁根部，箱高以1.8次抛物线变化。箱梁腹板在墩顶范围内厚100厘米，从箱梁根部至跨中梁段腹板厚70～50厘米。箱梁底板厚从箱梁根部节面的100厘米厚以号梁段横隔板范围内为1.8次抛物线变化变至跨中截面28厘米厚。 2、箱梁0＃块施工 2.1、0号块件施工支架方案简介 由于主桥薄壁墩墩身较高，且0＃块件砼体积较大，为保证施工安全，同时为施工方便及经济节约达到最有效的成本控制考虑，0＃块件现浇支架采用薄壁墩预埋型钢三角形托架支撑，其上搭设工字钢纵、横分配梁及模板的方案。本方案砼分两次浇注，第一次浇注底板及部分横隔板、腹板砼，浇注高度为 4.0m；第二次浇注剩余的横隔板、腹板及顶板砼，浇注高度4.88m。 型钢三角形托架设在0＃块底板下墩柱1.5m～5.85m位置，沿墩身两侧左右对称布置，横桥向每侧设4个托架,共计8个。水平杆采用I45b工字钢，薄壁墩托架斜撑由2根［36b 槽钢背靠焊接而成。水平杆预埋在薄壁墩上，斜撑与水平杆直接焊接并在水平杆端部加设一道工字钢衬砌楔块，斜撑与墩身预埋预埋板之间由节点板采用贴角环焊焊接成刚性支架，并用1根［20a连接杆在斜杆中部将墩身一侧的三角架托架串联，增大整体稳定性。在斜撑上
悬浇挂篮专项施工方案
悬浇挂篮专项施工 方案
益阳市安化县大码头大桥 主桥箱梁挂篮专项施工方案 第一章工程概况 1.1、项目概况 益阳市安化县大码头大桥全长911.712m，其中主桥为 （22+56+100+56）m预应力砼连续箱梁，长237.32m；北岸A、B匝道桥均布置为6×16m钢筋砼连续箱梁+8*16m预应力砼连续箱梁，长234.32m;A匝道接线长90.775m，B匝道接线长114.977m。 1.2、100m预应力混凝土悬浇连续箱梁概况 主桥为（22+56+100+56）m C55变截面预应力砼连续梁桥，主梁采用单箱单室截面，箱梁梁高、底板厚度均按2次抛物线变化，3、4#墩墩顶箱梁梁高600cm，跨中及端支点梁高250cm，副跨梁高250cm。 箱梁顶宽1600cm，顶板厚度为32cm，设有2%的双向横坡；箱梁底宽800cm，厚度为70cm～30cm；悬臂长400c；腹板厚度分别为70cm、60cm及50cm。箱梁在3、4#墩顶各设一道200cm厚的横隔板，在2号墩顶处设一道180cm厚的横隔板，在1、5号墩顶处各设一道120cm厚的横隔板，在中跨合拢段处设40cm厚的横隔板。 箱梁单“T”共分14段悬臂浇筑，0号梁端长500cm，其余1～14号梁端分段长为5×300cm+9×350cm，中跨、边跨合拢段长均为200cm，北侧边跨现浇段长500cm，南侧副跨及边跨现浇段共长
2700cm。 主桥按3、4号墩共2个“T”对称悬臂现浇施工，除0、1号梁段采用搭设托架浇筑完成外，其余梁段采用挂篮悬浇，悬浇最重梁段为1400KN，采用80T挂篮施工。副跨及两边跨现浇段采用搭设支架浇筑。全桥合拢顺序为：先合拢边跨，再合拢中跨。 1.3主桥上部箱梁主要工程数量 C55砼3449.7m3、∮15.2钢绞线244.4t、HRB400钢筋658.4 t、HPB300钢筋12.7t、SBG-100Y波纹管9194.19 m、SBG-75Y波纹管394.8 m、SBG-50Y波纹管6224.7 m、SBG-50B波纹管6315.2 m、锚具4868套。 1.4、水文资料 本桥位跨越资江，属于长江水系，桥位区上游约500m处有柳溪汇入。资江流域年降水量1200-1800mm，主要集中在4-8月。多年平均径流量250亿立方米，桥位区河床因人工填埋变窄，水流较急。 根据设计施工图，桥位处水位要素为： 设计水位：95.22m 最高通航水位：90.95m 施工水位：88.70m 壅水高度：0.02m 桥墩最大冲刷深度：0.48m 现浇段施工钢管桩预埋受水位变化影响。
挂篮悬浇施工方案
挂篮悬浇施工方案
（一）挂篮悬浇施工方案 1、挂篮的设计原则 主桥梁体1～19、1‘～17‘节段采用三角挂篮悬浇施工。因此，挂篮既是悬浇箱梁的承重设备，又是极为重要的吊挂施工平台的施工设备。悬臂的前端承担新浇筑梁段混凝土的重量，后端锚固在已浇筑的梁体上；在施工中，挂篮受力的情况和步骤必须符合设计要求，尤其是挂篮的稳定必须确保。根据主体设计要求，挂篮的自重（包括模板）不得超过1200KN。挂篮工作时和走行时的稳定主要依赖于梁体上的预应力粗钢筋做为锚固筋；因此，要求该预应力粗钢筋位置准确。同时，在施工的全过程和各施工阶段的每个施工步骤，都要规范施工，规范*作，每道工序必须经严格检查合格、无误后，方可进行下一环节的施工和*作。 2、挂篮的制造与拼装要求 （1）挂篮的制造和拼装应按设计图纸进行，挂篮加工完毕后，要进行组装、检查、验收。符合设计要求后，才能运至现场拼装。 （2）挂篮是以型钢为主要构件制造的结构，其主要受力杆件要按设计及相关规范、标准要求进行探伤和拉力试验。 （3）对挂篮各杆件的栓接和电焊连接部位，在拼装前及拼装过程中，都必须进行仔细地检查，以保证杆件位置正确，结构连接可靠，且对主要部件不能随意进行电焊或氧气切割，其焊缝质量必须保证，螺栓连接必须牢固。 （4）安装挂篮走行系统下滑道枕木时，因梁面混凝土高低不平，可用粗砂抄平，其不平度在5mm以内。 （5）走道梁采用型钢制造，在使用过程中，必须保持其表面清洁，并于走行前涂抹一层黄油，以利挂篮行走。 （6）在下滑道下铺设枕木，枕木布置原则是：每两根竖向预应力筋间，布设两根枕木，前支点处布置4根钢枕。 （7）挂篮拼装及使用时，应严格控制吊架悬臂部分的重量，除张拉*作平台及必须的少量工具外，不得任意增加载重量。 （8）挂篮拼装或移动走行时，应做到精确定位，还必须进行全面检查验收，
挂篮高架桥悬浇施工方案
主桥挂篮施工方案
第一章编制说明 1 1.1编制依据1 1.2编制原则1 第二章工程简介 1 2.1、工程概况1 第三章施工方案总体思路 2 3.1、施工总体方案2 3.2、施工工艺2 4.1、0#块施工方案1 4.1.1、工序流程1 4.1.2 、预埋托架施工1 4.1.3、0#块模板、钢筋加工4 4.1.4、0#块混凝土浇筑4 4.1.5、0#块模板拆除6 4.1.6、施工注意事项6 4.2、挂蓝悬浇施工方案7 4.2.1、挂蓝的结构及形式7 4.2.2 、挂蓝预压9 4.2.3 悬浇施工9 4.3、现浇段施工方案13 4.3.1、工序流程13 4.3.2、支架预压14 4.3.3、混凝土浇注方式14 4.4、合拢段施工方案15 4.4.1、边跨合拢段的施工15
4.4.2、跨中合拢段施工17 4.4.3 合拢段施工中的其它事项19 4.5、钢筋20 4.5.1、钢筋加工20 4.5.2、钢筋焊结与绑扎20 4.6、混凝土施工21 4.6.1、箱梁混凝土施工21 4.6.2、振捣22 4.6.3、收面、养护23 4.7、预应力施工23 4.8、孔道压浆、封锚29 4.8.1、孔道压浆29 4.8.2、封锚31 第五章施工方案影响结构因素预测分析及控制措施 31 5.1、结构刚度误差31 5.2、浇筑混凝土误差31 5.3、桥面临时荷载影响32 5.4、挂蓝及模板定位误差32 5.5、挂蓝变形误差32 5.6、温度影响33 5.7、预应力影响34 5.8、施工方案变化34 第六章施工质量保证措施 35 6.1、质量保证体系35 6.2、质量管理机构35 6.3、质量保证措施35
挂篮悬臂浇筑连续梁施工工法..
挂篮悬臂浇筑连续梁施工工法 1 工法概述 本工法所述为三向预应力变截面连续混凝土箱梁。施工中在墩顶设临时支座使墩、梁固结，承台上对称设置两组钢管混凝土柱临时支撑梁体，采用支架现浇0#块、挂篮平衡悬臂浇筑其余块件，最后在跨中合拢。 挂篮悬臂浇筑法适用于不受净空限制的高墩、大跨径的连续梁，连续刚构桥施工。 2 一般要求 2.1 技术管理 2.1.1施工前完成设计图纸会审和设计技术交底，施工方案和专项技术措施的审核、审批。 2.1.2对所用参与施工的人员进行技术培训和交底。 2.1.3 每分项工程施工前，必须经过工前检查，并签发检查合格证，由现场技术人员和安全员进行检查，并由施工负责人进行签认。 2.1.4 现场检查、测量的数据等检测应在专用记录本上及时做好记录并签字，数据信息要真实、完整、准确、清晰。 2.1.5 施工过程中及时进行阶段性技术分析总结。 2.1.6 施工现场必须严格遵守业主和监理的现场管理要求。 2.2 作业人员 2.2.1 所有作业人员必须经过岗前技术培训，从事电工、高空作业、机械操作等特殊作业的施工人员必须持证上岗。 2.2.2 作业人员应着装整齐、佩戴安全帽进入施工现场，高空作业人员必须佩戴安全带。 2.2.3 作业人员身体健康，无妨碍施工的病症，严禁酒后作业。 2.2.4作业人员必须遵守劳动纪律，服从统一指挥，相互协调，严禁违章指挥、违章作业。 2.4.5 所有作业人员必须参加班前技术和安全交底，明确个人任务和职责，掌握操作要求，熟悉安全措施等。 2.3 设备材料 2.3.1 施工机械应性能良好，定期进行保养和检查，确保正常使用。 2.3.2主要施工机具设备和安全用具要由专人管理，定期进行性能检查、试验并标识，严禁超期使用。 2.3.3主要施工机具应定机定人，严格执行交接班制度。接班时，必须对机具检查一次，并做好记录。 2.3.4进场材料要有质量保证书，并按规定进行抽检试验。材料和施工机具应按规定分类存放，标识清楚，防止损伤、污染。 2.4 作业现场 2.4.1作业现场布置整洁、合理，林区要有特殊防护措施。 2.4.2场地应平整、坚实、不积水，符合装卸、搬运、消防等要求。 2.4.3 格遵守文明施工管理要求，现场实行封闭管理。 2.4.4作业现场应设置有工棚、安全设施、标志、标识牌等。
挂篮施工监理实施细则.doc
芜申线（高溧段）航道整治工程桥梁（WSNJ-QLJL1标段） 监理实施细则 （挂篮浇筑预应力连续梁）监理单位：南京交通建设项目管理有限责任公司 专业监理工程师： 总监理工程师： 日期：二O 一四年十二月 目录 第一部分编制依据.................................. 错误!未定义书签。 第二部分工程概况.................................. 错误!未定义书签。 第三部分监理工作流程 (5) 第四部分监理工作控制目标及要点 (6) 1、监理工作控制目标 (6) 2、监理控制要点 (6) 2.1、临时锁定施工 (6) 2.2、支座安装 (6) 2.3、0#块施工 (7) 2.4、挂篮设计与试验......................... 错误!未定义书签。 2.5、1#~9#块悬浇段施工...................... 错误!未定义书签。 2.6、边跨现浇段施工 (23) 2.7、箱梁体系转换及合拢 (23) 2.8、施工监控 (26) 2.9、施工安全控制 (26) 第五部分监理工作方法及措施 (29)
1、监理方法 (29) 1.1、质量监理 (29) 1.2、进度监理 (30) 1.3、安全监理 (32) 2、监理措施 (36) 2.1、组织措施 (37) 2.2、技术措施 (38) 2.3、经济措施 (39) 2.4、合同措施 (39) 第一部分编制依据 1、施工图设计 2、《监理规划》 3、《施工组织设计》 4、《公路桥涵施工技术规范》JTG/TF50-2011 5、《钢筋焊接及验收规程》JGJ 18-2012 6、《施工现场临时用电安全技术规范》JGJ 46-2005 7、《建筑施工模板安全技术规范》JGJ 162-2008 8、《混凝土强度检验检验评定标准》GBJ 107 9、《后张预应力施工规程》（DGJ 08-235-2012） 10、《预应力筋用锚具、夹具和连接器应用技术规程》（JGJ 85-2010） 11、《混凝土泵送施工技术规程》（JGJ/T 10-2011） 12、经专家论证的专项施工方案 第二部分工程概况 一、工程概况 1、固城桥： 位于高淳县固城镇西南，汽车荷载等级：公路-II级，桥梁全长529.2m，跨径布置为（7*20m）钢筋砼现浇箱梁+（28.5+84+28.5m）中承式混凝土拱桥+（12*20m）现浇钢筋砼箱梁，宽度12m，主墩承台厚2.0m，钻孔灌注桩基础，过渡墩采用柱式墩。 2、东坝桥： 位于东坝镇，汽车荷载等级：公路-II级，跨径布置为（7*25）m组合箱梁+（48+80+48）变高度预应力砼连续箱梁+（5*25）组合箱梁，桥梁全长482.4m，桥梁宽度14m。引桥采用25m跨部分预应力组合箱梁。主桥桥墩采用薄壁式墩，钻孔灌注桩基础。 3、红卫桥：
挂篮悬浇箱梁施工质量安全注意事项
挂篮悬浇箱梁施工质量安全注意事项 集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
挂篮悬浇箱梁施工质量安全注意事项悬臂现浇施工是目前国内最常见的连续刚构和中大跨连续箱梁施工方法，挂篮施工工艺已经很成熟，但近年来，悬臂现浇箱梁施工常出现如底板张拉后混凝土脱落、挂篮行走倾覆坍塌、挂篮整体坠落或底篮坠落、纵向预应力管道和竖向预应力压浆管堵塞、底板齿板张拉后锚头爆裂或锚垫板回缩、箱梁线形和顶面平整度控制难、运营期跨中下挠等质量安全问题，要引起施工管理人员的注意和高度重视。下面就悬浇箱梁安全管理、质量控制和施工管理等方面注意事项作如下说明，供参考： 1、挂篮设计 （1）挂篮设计原则应包括轻质、坚固、空间充足、抗变形、前移方便、结构简单、便于装拆、可重复利用等。挂篮设计须满足强度、刚度和稳定性要求。 （2）挂篮总重量控制在设计限重之内；允许最大变形总和不大于2cm；砼浇筑和行走时的抗倾覆、自锚固、斜拉水平限位、上水平限位等的安全系数均不得小于2。 （3）挂篮设计图纸应装订完整并签字齐全，包括目录、设计说明、工程数量表、总图和细部设计图、挂篮锚固预埋件图、挂篮行走流程等。
（4）挂篮结构设计要充分考虑：挂篮轨道与竖向预应力筋（或预埋筋）以及挂篮前后吊杆与纵向预应力管道安装、钢绞线穿引、预应力张拉等之间的空间位置关系；挂篮和模板重量的吊装要求；内箱顶板模板变截面调节要求。 （5）挂篮除本身结构设计外，还要对其安全防护和人行通道、张拉工作平台、模板安拆工作平台、块段接缝修饰工作平台等进行设计。 （6）挂篮施工方案须报批手续齐全。挂篮设计须有详细计算书，且必须由设计资质的单位进行验算复核。主要结构杆件或吊杆间距发生变更时，必须对整个挂篮结构受力体系进行重新验算及报批。 2、挂篮加工 （1）重复使用的挂篮应充分考虑钢材锈蚀对截面的损失折减，应按规定进行探伤检测，对受力部位进行加强； （2）加工的各连接销轴和销轴孔必须采用机加工，加工精度必须满足设计要求。销轴必须采用热处理，材质也必须满足设计要求。
挂篮施工质控事项 -
挂篮施工质控事项 一.挂篮安装质控事项 1.严格控制轨道间的中心距离，偏差控制在±5mm。轨道安装要顺直，轨道顶面要保持水平，轨道的高差不大于5mm。 2.预埋的精扎螺纹钢拧入连接器的长度必须达到8cm（对半拧满），并事先在钢筋上作拧入长度标记。 3.对挂篮有焊接作业的构件，在作业人员焊接完成后，检查焊缝是否饱满、有无咬边、焊瘤等表面质量问题，如有责令改正。 4.利用箱梁竖向精轧螺纹钢把轨道压紧（在两侧腹板位置的竖向精轧钢筋，螺母下要垫钢楔垫块，确保精轧钢筋垂直受拉）， 压梁压紧后用长尺复核轨道间距，在安装合格的轨道上标记出后锚小车及中支点划船的位置。轨道压梁要垂直轨道。 5.每片主桁吊装就位后，为保证主桁架的稳定，首先安装反压装置，并在每片主桁上用2只手拉葫芦左右拉住收紧，使其稳定并调整主桁架的左右垂直度，各片主桁在纵向一定要平齐（各片主桁架在纵向上前后误差不大于1cm）。后锚及时压紧，保 证纵向稳定，横向的2吨葫芦收紧，保证纵横向的稳定。
6.吊带连接器连接时插上吊具销轴,设好保险插销。丝杆拧入丝杆连接器，拧满丝杆螺纹（长度10CM），在丝杆上口划线做标记，便于每次检查丝杆拧入位置。挂篮底模平台（后下横梁）吊点是短吊杆和长吊杆，必须先安装中间的短吊杆使底模贴紧后，再提升两侧的长吊杆，以保证底板底面线型美观，箱梁底板吊杆上、下面用铁楔块垫平。 7.挂篮安装完成后，再次作一全面检查：主桁架焊接质量、平 联焊接质量、后锚点紧固及根数、前后吊杆稳固、吊杆拧入吊具的情况、吊杆保护及损伤。底篮前吊点锚固、底篮后吊点锚固、底篮人行安全通道、吊底、垫板质量、吊杆锚固螺母数量及外伸量。 二.挂篮预压质控事项 1. 挂篮加载时T构两端应同时对称进行挂篮走行速度不宜过快，匀速进行。一组挂篮两个走行轨前进偏差不宜大于20cm。一个悬浇块段上两组挂篮两侧同步顶推，两端进度偏差不宜大于 50cm。 2.加载过程中，主桁架后锚和悬吊杆安排专人观测检查，发现不正常情况及时停止加载，撤离作业人员，查明原因－处理后再继续加载。
挂篮悬臂浇筑法施工技术图文详解
挂篮悬臂浇筑法施工技术图文详解 一、挂篮的介绍 大跨径的预应力混凝土连续梁广泛采用挂篮进行悬臂浇筑施工。所谓挂篮施工，是指浇筑悬臂梁桥时，采用吊篮方法，就地分段悬臂作业。它不需要架设支架和不使用大型吊机。挂篮施工较其他方法，具有结构轻、拼制简单方便、无压重等优点。 （一）挂篮构造 挂篮是一个能沿梁顶滑动或滚动的承重构架，锚固悬挂在已施工梁段上，在挂篮上可进行下一梁段的模板、钢筋、预应力管道的安设，混凝土灌注和预应力张拉，压浆等作业。完成一个节段的循环后，挂篮即可前移并固定，进行下一节段的悬灌，如此循环直至悬臂灌注完成。 （二）挂篮施工的主要工作内容 用挂篮悬臂施工的主要工作内容包括：在墩顶浇筑起步梁段(0#块)，在起步梁段上拼装悬灌挂篮并依次分段悬浇梁段；最后施工边跨及中跨合拢。 （三）挂篮分类 一般桁架式挂篮可分为三角挂篮、菱形挂篮、弓弦式挂篮、平弦无平衡重式挂篮四种；（32+48+32）m连续梁选用三角挂篮，其优点在于结构简单、自重轻、受力明确、稳定性好、变形性小。
三角挂篮 菱形挂篮 弓弦式挂篮 （四）三角挂篮的构造 三角挂篮由①主桁架系统、②走行系统、③锚固系统、④吊挂系统、⑤工作平台系统、⑥模板系统六大部分组成。
①主桁架系统：主要由三角形主桁架及前上横梁组成，其杆件均为型钢焊接而成。 ②走行系统：主要由导链、走行轨道、内模及外模走行梁、前滑座、后钩座等组成。 ③锚固系统：分为主桁架的锚固和平台系统的锚固两部分，主桁架用φ32精扎螺纹钢筋锚固在箱梁上。平台系统前端通过精轧螺纹吊杆和吊带锚固在前上横梁上。 ④吊挂系统：主要由精轧螺纹吊杆、吊带、小型分配梁、调节千斤顶等组成。用以支撑平台系统，将其荷载传递给主承重系统，并通过操作千斤顶调节吊杆螺帽，以调节平台标高。
单箱双室悬浇梁挂篮施工作业指导书(21页)[优秀范本]
XXXXXXXXX大桥工程 挂篮施工作业指导书 建设单位: XXXXXXXXXXX公司 设计单位: XXXXXXXXXXXXXXXXX设计研究院 监理单位: XXXXXXXXX公司 施工单位: XXXXXXXXXXX公司 编制人: 年月日审核人: 年月日审批人: 年月日
目录 1适用范围 (1) 2作业准备 (1) 3技术要求 (1) 4施工程序与工艺流程 (2) 5施工要求 (2) 5.2施工工艺 (3)
XXXXXXX大桥挂篮施工作业指导书 1适用范围 适用于XXXXXXXXX大桥工程主桥70+1202120210连续梁挂篮施工。 2作业准备 2.1内业技术准备 作业指导书编制后,应在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。制定施工安全保证措施,提出应急预案。对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗。 2.2外业技术准备 施工作业层中所涉及的各种外部技术数据收集。修建生活房屋,配齐生活、办公设施,满足主要管理、技术人员进场生活、办公需要。 3技术要求 3.1挂篮拼装后进行预压,以消除非弹性变形,测试弹性变形量。 3.2 挂篮作业时,所有后锚杆锚固力要调试均匀。 3.3每次挂篮就位后,其前后吊带装置都要调试均匀,并派专人全面检查,发现问题及时处理。 3.4挂篮施工属于高空作业,挂篮安装后要及时安装安全防护装置。 3.5为防止在灌注混凝土时的雨水侵袭,挂篮顶部设置防雨装置。 3.6挂篮使用应严格按操作规程、安全规定作业。
4施工程序与工艺流程 4.1施工程序 施工程序为:施工准备→挂篮预压→挂篮拼装→安装底模→安装侧模→安装内模→砼浇筑→挂篮行走→重复上述施工→挂篮拆除 4.2 挂篮拼装工艺流程 5施工要求 5.1施工准备 5.1.1必须向所有参加挂篮安装作业人员进行技术交
挂篮悬浇施工测量方案

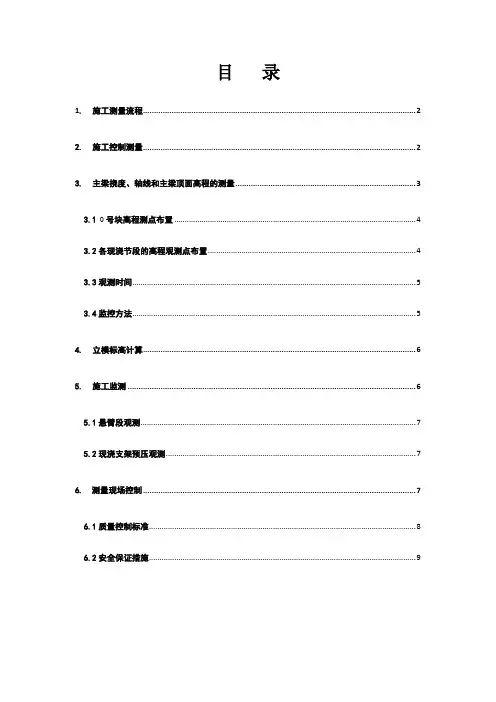

目录 1.施工测量流程 (2) 2.施工控制测量 (2) 3.主梁挠度、轴线和主梁顶面高程的测量 (3) 3.10号块高程测点布置 (4) 3.2各现浇节段的高程观测点布置 (4) 3.3观测时间 (5) 3.4监控方法 (5) 4.立模标高计算 (6) 5.施工监测 (6) 5.1悬臂段观测 (7) 5.2现浇支架预压观测 (7) 6. 测量现场控制 (7) 6.1质量控制标准 (8) 6.2安全保证措施 (9)
连续梁测量方案 1.施工测量流程 箱梁悬浇高程控制程序图 2.施工控制测量 2.1控制网的布设 控制网的建立采用原有的施工控制网和水准网为基础，在0#块箱梁中心位置加密控制点，联测原有控制网起算点，构成箱梁施工控制网，采平面和高程点兼用方式。每一主墩顶布置一个水平基准点和两个轴线基准点，做好明显的红色标识，对于主桥施工控制网应至少每月进行一次联测。（控制网见图1）
图 1箱梁施工控制网 2.2细部控制 2.2.1 0#块施工 0#块是整个主梁上部悬臂施工的基础，它的标高和线型走向直接影响到整个主梁的标高和线型，桥墩施工完后，搭设0#块支架，铺设0#块底模然后进行支架预压，预压过程中进行连续的标高测量，根据测的数据确定出支架的弹性变形值，根据支架的弹性变形值重新调整支架的高度，并且利用全站仪对0#块进行精确定位。 2.2.2悬浇段施工 当箱梁当前悬浇段的挂篮初步就位后，根据箱梁施工控制网，在0号块工作基点上架设全站仪，依次放样箱梁节点立模具体位置，确定箱梁里程桩号，底板就位后如偏移过大可调整挂篮角度进行调整，直至调整误差在5mm之内，这样既加快了立模速度，也保证了侧模竖直度满足要求。 3.主梁挠度、轴线和主梁顶面高程的测量
简议桥梁工程建设中的悬臂挂篮施工及其质量控制
