天圆地方展开
天圆地方展开图
天圆地方展开图1.画展开图一般会给你两个视图：主视图和俯视图。
如图所示，这个天圆地方长宽高都是80，然后把圆进行12等分，把各个等分点和ABCD四个点连起来（如图所示），然后求出实长线。
2.实长的求法：画出相互垂直的两条线，竖线的高度是80（天圆地方的高），横线的长度自己确定，用圆规量取俯视图中E 1线的长度，在横线上画弧，然后把E1点连到竖线的顶点（如图所示），用同样的方法求出A2和A1的实长就可以了（剩下的线的实长等于E1、A2、A1，比如H10等于E1，D11等于A2，B7等于A1等等）。
3.画一条长80的线（AD线），以D为圆心，以A1实长为半径画弧；以A为圆心，以A1实长为半径画弧，交点为1点，△AD1就画完了；以A为圆心，A2的实长为半径画弧，量取俯视图1、2的距离（1到12任意相邻两点都可以），以弧和三角形的交点为圆心（如下图O1点所示），以1、2的距离为半径画弧，交点为2点，再以2点为圆心画弧，交点为3点，再以3点为圆心画弧，交点为4点，△A14就画完了，△D110画法一样。
4.以A为圆心，以俯视图AD（AB、BC、CD都可以）实长为半径画弧，以4为圆心，A1实长为半径画弧，交点就是B点，△AB4就画完了，△DC10画法一样。
5.以B为圆心，A2实长为半径画弧，量取俯视图1、2的距离（1到12任意相邻两点都可以），以弧和三角形的交点为圆心（和步骤3一样），以1、2的距离为半径画弧，交点为5点，再以5点为圆心画弧，交点为6点，再以6点为圆心画弧，交点为7点，△B47就画完了，△C710画法一样。
6.以B为圆心，以俯视图AE（CH、GB等等都可以）为半径画弧，以7点为圆心，以E1实长为半径画弧，交点就是G点，△BG7就画完了，△CG7画法一样。
7.用直角尺检查G点是否为90°，如果是的话证明作图正确，如果不是证明前面的步骤错误或者是有误差。
8.检查完成后，把天圆地方上面的13个点用铅笔（手绘）连起来就行了。
天圆地方
天圆地方的加工
天圆地方用于通风管与通风机、空调器、空气加热器等设备的连接，以及由圆形断面变为矩形断面部位的连接。
天圆地方有正心和偏心两种。
(1)正心天圆地方的展开
正心天圆地方的展开可用三角形法，也可用近似的圆锥体展开法展开。
采用三角形法是根据已知的圆管直径D，矩形风管管边尺寸A-B、B-C和高度h，画出主视图和俯视图，并将上部圆形管口等分编号，再用三角形法展开图。
其画法如图5.3-6 所示。
采用圆锥体法展开的画法如图5.3-7所示，此方法比较简便，圆口和方口尺寸正确，但高度比规定高度稍小，一般加工制作时可在加长法兰的短直管上进行修正。
图5.3-7 正心天圆地方的展开
(2)偏心天圆地方和偏心斜口天圆地方的展开
偏心天圆地方和偏心斜口天圆地方的展开采用三角形法，其画法如图5.3-8、图5.3-9所示。
(3)天圆地方展开后，应放出咬口量和法兰留量
天圆地方咬口折边后，应在工作台的槽钢边上凸起相应的棱线，然后再把，咬口勾挂、打实。
最后，找圆、平整。
相关链接：
∙弯头制作
∙来回弯制作
∙三通制作
∙法兰制作方法
∙风管与法兰的组装
防水材料
防水卷材
防水涂料
堵漏密封材料
刚性防水材料防水原材料。
用solidworks制作天方地圆的展开教程，简单一看就会！
用solidworks制作天方地圆的展开教程，简单一看就会！
首先绘制一个圆，留个小缺口，接着另建基准面接着绘制一个方，留一个小缺口，最后使用钣金放样命令就可以下面详细讲解！
先在基准面上绘制草图直径100的圆，红笔圈处留0.01mm的间隙如下图
以绘制圆的基准面为基础新建一个基准面
在新建的基准面上画110*110的方形，方形4个角倒一点圆角。
红色地方留0.01的间隙如下图
画好两个草图
点击放样折弯按钮
选择已画好的两个草图
设置参数
生成钣金
设置展开参数（展开参数自己设置）以下是参考值！
生成展开。
基于CATIA天圆地方的建模和展开
基于CATIA天圆地方类结构件的精确建模及展开研究李川（北华大学机械工程学院，吉林吉林）摘要：天圆地方类结构件的精确建模一直是计算机辅助设计的难点，当前一些三维设计软件已经能够对这类结构件进行比较精确的建模，例如Pro/E、UG及AutoCAD，但具体操作非常复杂。
CATIA软件由于自身建模规则的限制，一般建模操作不能够很精确对天圆地方的过渡段进行实体生成。
本研究基于天圆地方表面特征结合CATIA软件参数化建模的方法获得可变参数的实体模型，修改相关参数就能获得不同参数的实体模型，大大降低了设计时间。
在获得实体的模型的同时，利用CATIA的曲面展开功能对其进行精确展开。
关键词：天圆地方；CATIA；参数化建模；展开过去使用CATIA软件对天圆地方类结构件的建模方法是先在创成式曲面工作平台对这类零件创建立体线框，利用填充命令生成天圆地方的每一个曲面，并将这些曲面结合在一起。
接着进入到零件工作平台，利用增厚命令完成实体的创建。
这种方法虽然能够完成天圆地方的基本形状，但我们仔细观察其平面和平面的过度圆弧部分就会发现，圆弧部分向天圆地方内部存在着较小的凹陷，与准确的天圆地方模型存在着偏差，进而影响展开图样的精确性。
在进行修改后生成精确的过度圆弧曲面，又面临一个新的问题，CATIA零件工作台的中的增厚、抽壳等壳体命令受软件建模法则的限制无法对其进行识别，进而不能够生成壳类实体。
本文分析了天圆地方的表面特征，利用CATIA软件的建模特点对其进行精确建模和展开。
一、建模思路建模的主要思路为：先在创成式曲面工作平台对这类零件创建线框，利用填充完成平面曲面的构建，过渡圆角部分采用的扫掠命令，接着将生成的曲面用结合命令结合在一起，接着在零件界面里面用封闭曲面命令创建天圆地方封闭实体，由于实际应用的天圆地方构建一般为壳类零件，我们用抽壳命令无法对生成的封闭实体进行抽壳。
为此我们在按照上述方法新的实体集中再创建一个天圆地方实体，其高度保持不变，只是顶面圆和长方体的尺寸向内缩小一个壳体厚度。

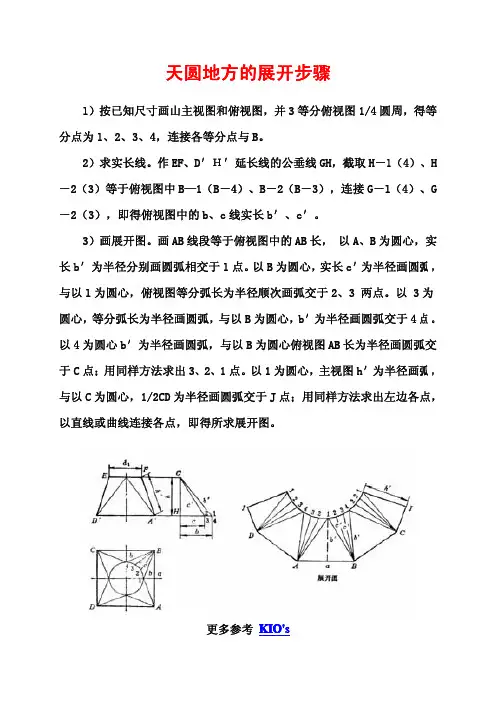

《天圆地方钣金展开》-KIOmail
天圆地方的展开步骤
l）按已知尺寸画山主视图和俯视图，并3等分俯视图1/4圆周，得等分点为l、2、3、4，连接各等分点与B。
2）求实长线。
作EF、D＇Η′延长线的公垂线GH，截取H－l（4）、H －2（3）等于俯视图中B—1（B－4）、B－2（B－3），连接G－l（4）、G －2（3），即得俯视图中的b、c线实长b＇、c＇。
3）画展开图。
画AB线段等于俯视图中的AB长，以A、B为圆心，实长b′为半径分别画圆弧相交于l点。
以B为圆心，实长c＇为半径画圆弧，与以l为圆心，俯视图等分弧长为半径顺次画弧交于2、3两点。
以3为圆心，等分弧长为半径画圆弧，与以B为圆心，b＇为半径画圆弧交于4点。
以4为圆心b＇为半径画圆弧，与以B为圆心俯视图AB长为半径画圆弧交于C点；用同样方法求出3、2、1点。
以1为圆心，主视图h＇为半径画弧，与以C为圆心，1/2CD为半径画圆弧交于J点；用同样方法求出左边各点，以直线或曲线连接各点，即得所求展开图。
更多参考KIO's。
AutoCAD在加工“天圆地方”自动展开的二次开发与应用
２０ ０ ８年 第 ５期
・ 计 ・ 造 ・ ４ 设 制 ９
Ａｔ Ａ 在 “ 地方’动 ｕＣ Ｄ 加工 天圆 ’ 展开的 次开 与 ｏ 自 二 发 应用
郑雪玲 韩 蓬 辉
（ 州纺织机械股份 有限公 司 ４０５ ） 郑 ５ ０ ３
摘 要 钣金 加 工 中经 常会遇 到 “ 圆地 方” 工件 ， 天 类 制造 时须先做 出 它的平 面展 开 图 ， 尔后 才能后
３． 程 序 代 码 ２
Ｐ ｂ ｉ Ｓ ｂ Ｍ ａｎ ） ｕ ｌ ｕ ｉ （ ｃ
Ｃｏ ｔＰＩ ｓＤｏ ｂｌ ３． ４１ ９ ６５ ５ ｎｓ Ａ ｕ ｅ＝ １ ５ ２ ３
果 等分 点少 影 响精 确度 ， 分点 多免 不 了烦琐 ， 对 等 且
不 同 尺 寸 大 小 的 工 件 必 须 重 新 计 算 或 作 图 ， 复 劳 重
Ｅｌｅ ｆ＜ ３ ０ Ｔｈ ｎ ｓ ｌｉ ６ ｅ
ｒｄｕ Ｔｈｓ ａ ｎ ． ｉｔ ． ｔ ｉ ａ ｃ （ ｔ ａ ｉｓ ｉ ｗｉｇ Ｕｔｉ ＧｅＤｓ ｎｅ ｐ — Ｄｒ ｌｙ ｔ
Ｂ ｓ ，ｂ ｒ ｆ 请 输入 “ 圆” ａｅｖ Ｃ Ｌ ＆“ 天 的半径 ：） ”
ｈ ｉｈ ＝ Ｔｈｓ ａ ｎ Ｕｔ ｉ ． ｔ ｓａ ｃ ｐ — ｅｇ ｔ ｉ Ｄｒ ｗｉｇ． ｉｔ ＧｅＤｉｔｎ ｅ（ ｔ ｌｙ
（ｎ ｌ （ ２—９ ） ａ ｇｅ ｉ ２ ／ ０）
Ｅｌｅ ｓ Ｄｉ ａ ｇ ｕ ｅ ｍ ｎ ４ ＡｓＤｏ ｂｌ
Ｂ ｓ ，ｂ ｒ ｆ 请 输入 “ ａｅｖ Ｃ Ｌ ＆“ 地方 ” 的边 长 ：） ”
３ Ａ ｔＣ ｕｏ ＡＤ 的 二 次 开 发 和 应 用
基于 Ｖ Ｂ语 言 的 简 单 直 观 ， 我们 采 用 Ｖ Ｂ语 言
基于catia天圆地方展开
基于CATIA天圆地方参数化展开作者:李川单位:华菱星马汽车（集团）有限公司前言在通风管道的制造中常用到异形接头，天圆地方接头是异形接头中最常见的一种。
为便于加工制造，往往先画出天圆地方的放样图，画放样图的关键就是如何立体展开成平面。
传统画展开图的方法一般是计算法和图解法，计算法的精度虽高，但是计算繁琐。
而图解法简单，但精度不高。
随着生产中引入数字化建模，我们可以利用三维设计软件来进行精确展开，结合参数化可以展开不同形式的天圆地方。
本次是利用catia对天圆地方进行参数化展开。
1.构造参数在进行天圆地方展开之前，我们先构造天圆地方的参数。
由于天圆地方有偏心和非偏心形式，为此还得构造偏心参数。
图1为天圆地方的三视图，点O为长方形的形心，点P为圆心。
以点O为坐标原点，x轴的正向向右建立直角坐标系见图2。
参照图1和图2构造的参数见表1。
图1 天圆地方的三视图图2 直角坐标系表1参数列表参数代号参数名称初始数值(mm)D 圆的直径100L 长方形的长度200S 长方形的宽度150H 天圆地方的高度100P1 点P的纵坐标 3P2 点P的横坐标 22.创建天圆地方线框选择【Start 开始】—【Shape 形状】—【Generative Shape Design 创成式曲面设计】进入创成式曲面设计界面，【formulas 公式】命令创建表1中的参数。
单击【Line 直线】命令，弹出【Line Definition 定义直线】对话框，【Line type 直线类型】选择【Point-Direction 点和方向】，在【Point 点】的输入框内单击右键，在弹出的关联菜单里面选择【Create Point 创建点】，弹出【Point Definition 定义点】对话框。
在x的输入框里面单击右键，在弹出的关联菜单里面选择【Edit formula 编辑公式】，弹出公式编辑对话框，在输入框里面输入L/2，然后单击【OK 确定】。
天圆地方放样过程
半径R 1146 弧长C 2885.66 求弦长L圆心角A=c/r=2885.66/1146=2.518弧度2.518*180/π=144.30度L=2*R*sin（A/2）=2*1146*Sin（144.3/2）=2181.66CAD 等分命令div（定数等分）me(定距等分)●由于正天圆地方是通过正圆台去除大小一样的四个角而成，那么我们可以先计算出底面正方形的外接圆的直径，把天圆地方转换为圆台，从而进行展开，，展开后再将属于方形的那一面进行8等分，按图顺序依次连接，属于圆形的那一面进行4等分按图顺次连接，然后将两面的点按图连接，整个放样就完成了，●首先把天圆地方转换成圆台来展开，把天圆地方的实际尺寸俯视图画出来，然后作正方形的外接圆，●然后画出侧面图实际尺寸●●然后延长这个梯形，使他们相交，，就像这样●●接下来就以延长线的交点为圆心，分别以过交点上的两点为半径画圆，圆画到自己感觉到差不多就好，不需要画个整圆，，，就像这样●，●紧接着这一步有点麻烦，你需要找一个软条子，几公分宽的薄不锈钢板最好，先用刚刚那个梯形的上底乘以3.14求出圆周长，那么上底为282.8*3.14=888，然后在不锈钢板上面画出888的长度，之后弯曲板，使板边与外圆边重合，之后在圆周上画下与板上对应的一点，，看图，就是这样.●●然后连接这一点与圆心，刚刚层主手残，连错线了，，，将就着看，就是这样，●●再然后将外圆8等分，将内圆4等分，，看图，●●然后把外圆按图上顺序连线，特别注意两边那里要垂直于半径，就是我标垂足的地方●●下一步就是将刚刚连线的顶点与内园上的点的连线了，注意，一定不能连错，看图，●●把内园进行16等分，或者20等分，以16等分为例，每四分之一的内园与外圆一个顶点连线，就像这样●●最后你把画好线的板拿到折弯机去按这16条线轻轻折一下，，，（其实不止折16下，应该是每隔2毫米折一下，折弯师傅应该知道怎么折，）折完你拿回来焊上就完了，，这是我那天无聊做的一个天圆地方，成品是这样，。
天圆地方展开详细作图 方法
天圆地方展开放样方法详解1、圆的直径为φ250mm,底面矩形为220*350，高为150，如下图：2、对顶圆进行16等分，并把等分点连接到矩形顶点上，依次对等分线标记颜色，如下图：3、对顶圆与，底面矩形添加中心线，如下图：4、做出第一条白色线的垂直投影距离为120.83mm，如下图:5、依次做出各条线的投影距离，白色120.83mm、红色86.06mm、粉色89.27mm、淡绿色127.28mm、蓝色175.64mm,如下图：6、把第5步投影的距离放到直角三角形中，如下图：7、对三角形斜边长度进行测量，蓝色为230.79mm,淡绿色196.72，白色192.61mm，粉色174.55mm，红色172.93mm,如下图:8、对天圆地方进行放样，放样的顺序是蓝色淡绿色粉色红色白色，如下图：9、做BO垂直于AC,圆的半径为蓝色斜边的长度230.97mm,AC为矩形底边的长度350mm,如下图:10、因为对圆是均分，所以圆上相邻两点的弦长相等，弦长为48.77mm，如下图：11、以A点为圆心，圆的半径为淡绿色斜线长度196.72mm；以O点为圆心，以弦长48.77mm为半径做圆，两圆相交于E 点，连接直线AE,如下图：12、以A点为圆心，圆的半径为粉色斜线长度174.55mm；以E点为圆心，以弦长48.77mm为半径做圆，两圆相交于F 点，连接直线AF,如下图：13、以A点为圆心，圆的半径为红色斜线长度172.93mm；以F点为圆心，以弦长48.77mm为半径做圆，两圆相交于G 点，连接直线AG,如下图：14、11、以A点为圆心，圆的半径为白色斜线长度192.61mm；以G点为圆心，以弦长48.77mm为半径做圆，两圆相交于J 点，连接直线AJ,如下图：15、以A点为圆心，圆的半径为矩形短边长220mm；以J 为圆心，以D到A点距离192.61mm为半径做圆，两圆相交于K点，连接直线AJ、JK,如下图：16、对天圆地方进行放样，另一个角放样的顺序是白色红色粉色淡绿色蓝色17、以K点为圆心，圆的半径为红色斜线长度172.93mm；以j点为圆心，以弦长48.77mm为半径做圆，两圆相交于l 点，连接直线kl,如下图：18、以K点为圆心，圆的半径为粉色斜线长度174.55mm；以L点为圆心，以弦长48.77mm为半径做圆，两圆相交于Z 点，连接直线kZ,如下图：19、按18的方法依次做出淡绿色、蓝色的放样线，如下图：20、因为矩形另一长边为350mm,所以K为圆心，做半径为350mm的圆；以V点为圆心，半径通过K点做圆，两圆橡胶于Y点，做vm垂直于Yx,mx等于175mm,如下图：21、对其镜像，连接各端点，完成天圆地方放样，如下图：。
下料展开基本方法38天圆地方展开图
下料展开基本方法38 天圆地方展开图话题:天圆地方展开图计算方法情况说明尺寸钣金件下料(展开)基本方法一. 放样及其基本原理放样又叫放大样。
就是依据施工图纸要求，按正投影的原理把构件图画到地板、样板或钢板上，通过气割或剪切方法形成下料件。
1. 放样图放样图有与施工图不同的特点:放样比例一般只限于1:1;选用适当划线工具划线，利于下序加工;放样时可添加、借用必要辅助线，不划与下料尺寸无关的图纸线;放样的目的在于精确地反映实物、变形前实物形状;放样必须考虑钢板厚度对下序加工的影响，适当加、减预留量等。
2. 常用几何线、形的画法1/ 垂直线画法:1)用划规在直线上画垂直线。
(图1.2-1)2)用30?角斜边等于对边2倍的几何定理(三规求方法)，用划规画垂直角线。
(图1.2-2)3)采用半圆法用划规画垂直角线。
(图1.2-3)4)用(勾3、股4、玄5)勾股玄定理，用钢板尺画垂直角线。
(图1.2-4)2/ 平行线画法:1)切线法，用钢板尺、划规画平行线。
(图1.2-5)2)等距法，用钢板尺画平行线。
(图1.2-6)3/ 夹角平分线。
用钢板尺、划规画角度平行线。
(图1.2-7)4/ 三边定尺，画三角形。
用钢板尺、划规画三角形。
(图1.2-8)5/ 四边定尺，平移平行线画长矩形。
用钢板尺、地规画四边形。
(图1.2-9)6/ 等分直线段。
用钢板尺、划规、直角尺画线段等分线。
(图1.2-10)7/ 等分圆弧段(分度)。
1)平分玄法。
用钢板尺、划规画弧线等分段。
(图1.2-11)2)渐近法。
用划规分别选玄长，画弧线等分段。
(图1.2-12)3. 点、线、弧间的连接方法1/ 已知三点的同心圆。
用钢板尺、划规补画同心圆。
(图1.3-1)2/ 已知R尺寸画两相交线圆弧。
用钢板尺、划规画夹角圆弧。
(图1.3-2)3/ 圆管斜口边(迂回弯头中心辅助线)。
用钢板尺、划规画迂回线。
(图1.3-3)4. 心形、蛋圆形、制动销形的画法1/ 心形。
天圆地方
小议天圆地方中图分类号：[f287.2] 文献标识码：a 文章编号：小议天圆地方前言在钣金展开放样中，有一类方圆过渡接头，俗称“天圆地方”。
这种构件广泛存在于各类工业管道中，是常用构件之一，那么它是如何方圆过渡的呢？1、正天圆地方下面以一个正天圆地方来说明它的成形原理。
首先画出天圆地方如图1，图中a、d点为圆的象限点，b、c为线段bc的端点。
连接ab、ac、cd，因为是正天圆地方，其余处于此处相同，因此只讨论此处成形原理即可。
2、天圆地方成形原理我们知道一个点和一个直线可以确定一个平面，因此点a与线段bc可以确定一个平面，abc是一个平面三角形。
ad这段曲线是1/4圆弧，它与c点所形成的面只能是曲面。
这个曲面在一些钣金展开放样的书籍中认为是不可展曲面，还有些书中只是说明如何展开，没有说明这是一个什么曲面。
要想说明这个曲面，我们先回顾一下有关的基础知识：a、曲面上相邻两素线如果平行或相交，则该曲面为可展曲面，否则为不可展曲面。
b、一直母线沿一曲导线运动并始终通过一定点所形成的曲面称为锥面。
c、当锥面的曲导线为圆，锥顶点与圆心的连线又不垂直于圆时，所形成的锥面称为椭圆锥面。
d、由于锥面上相邻两素线为过锥顶的相交两直线，所以锥面是可展曲面。
再来看看天圆地方的曲面部分，它是一直母线沿曲导线圆并始终通过一定点c所形成的曲面，oc连线不垂直于圆，因此这个曲面是椭圆锥面。
从图1可以看出这个曲面是椭圆锥面的一部分。
图13、天圆地方的构成通过以上分析，我们可以得到这样的结论：天圆地方是由四个三角形和四个曲面组成，其中曲面是椭圆锥的一部分，是可展曲面。
4、天圆地方的展开天圆地方的展开方法在有关钣金展开的书籍中都有详细介绍，在此不做讨论，下面介绍一些有别于传统的展开方法。
4.1、在autocad中做展开。
在autocad中也可以按照传统方法展开，只不过放样是在电脑上进行，其他都没有什么变化。
但在autocad中还有一种简单快捷的方法：立体线框法。
天圆地方展开详细作图方法
天圆地方展开放样方法详解1、圆的直径为φ250mm,底面矩形为220*350，高为150，如下图：2、对顶圆进行16等分，并把等分点连接到矩形顶点上，依次对等分线标记颜色，如下图：3、对顶圆与，底面矩形添加中心线，如下图：4、做出第一条白色线的垂直投影距离为120.83mm，如下图:5、依次做出各条线的投影距离，白色120.83mm、红色86.06mm、粉色89.27mm、淡绿色127.28mm、蓝色175.64mm,如下图：6、把第5步投影的距离放到直角三角形中，如下图：7、对三角形斜边长度进行测量，蓝色为230.79mm,淡绿色196.72，白色192.61mm，粉色174.55mm，红色172.93mm,如下图:8粉色红色白色，如下图：9、做BO垂直于AC,圆的半径为蓝色斜边的长度230.97mm,AC为矩形底边的长度350mm,如下图:10、因为对圆是均分，所以圆上相邻两点的弦长相等，弦长为48.77mm，如下图：11、以A点为圆心，圆的半径为淡绿色斜线长度196.72mm；以O点为圆心，以弦长48.77mm为半径做圆，两圆相交于E 点，连接直线AE,如下图：12、以A点为圆心，圆的半径为粉色斜线长度174.55mm；以E点为圆心，以弦长48.77mm为半径做圆，两圆相交于F 点，连接直线AF,如下图：13、以A点为圆心，圆的半径为红色斜线长度172.93mm；以F点为圆心，以弦长48.77mm为半径做圆，两圆相交于G 点，连接直线AG,如下图：14、11、以A点为圆心，圆的半径为白色斜线长度192.61mm；以G点为圆心，以弦长48.77mm为半径做圆，两圆相交于J 点，连接直线AJ,如下图：15、以A点为圆心，圆的半径为矩形短边长220mm；以J 为圆心，以D到A点距离192.61mm为半径做圆，两圆相交于K点，连接直线AJ、JK,如下图：16、对天圆地方进行放样，另一个角放样的顺序是白色红色粉色淡绿色蓝色17、以K点为圆心，圆的半径为红色斜线长度172.93mm；以j点为圆心，以弦长48.77mm为半径做圆，两圆相交于l 点，连接直线kl,如下图：18、以K点为圆心，圆的半径为粉色斜线长度174.55mm；以L点为圆心，以弦长48.77mm为半径做圆，两圆相交于Z 点，连接直线kZ,如下图：19、按18的方法依次做出淡绿色、蓝色的放样线，如下图：20、因为矩形另一长边为350mm,所以K为圆心，做半径为350mm的圆；以V点为圆心，半径通过K点做圆，两圆橡胶于Y点，做vm垂直于Yx,mx等于175mm,如下图：21、对其镜像，连接各端点，完成天圆地方放样，如下图：。
钣金展开方式不难！图文并茂讲解天圆地方通风管画法，收好不谢
钣金展开方式不难！图文并茂讲解天圆地方通风管画法，收好不谢一、圆顶方底通风管的展开图画法圆顶方底通风管也称天圆地方，如图1所示。
从图2所示的投影图中已知尺寸方底边长a、顶圆直径d、高h。
从视图中可以看出，天圆地方是由是个相等的等腰三角形和四个具有单向弯度的圆角部分所组成的。
等腰三角形展开实形还是等腰三角形，而圆角部分的弧长和弦长差距就很大。
因此，必须将圆周分成若干等分，以便达到弦长近似等于弧长，再加画辅助线才能作出圆角部分的展开图。
将图2的俯视图圆周分成12等分，同时画出辅助线，这些辅助线可以叫做投影线。
再将俯视图的等分点投影到主视图顶口，画出辅助线，如图3、图4所示。
从视图中可以看出，这些投影线都是倾斜的。
在主视图向里倾斜，投影高度为h。
因此，这些投影线都不表示实长。
求实长的方法，一般常用的有俩种：一种是用俯视图投影线和主视图高度支线求出，如图5所示。
另一种是用主视图投影线和俯视图投影线的两点水平距离支线求出，如图6.下面用各投影线的实长线，画出展开图。
展开图画法1、先画ADH三角形部分画一条水平线DH，使DH等于方底边长的一半，即DHEH/2，过D点，作DH的垂线AD，使AD等于实长线c′，即AD=c，联接AH，侧AH等于实长线f′。
2、画AHL单向弯度的圆角部分作出实长线e′和实长线f以H点为圆心，分别以e’和f′为半径画圆弧。
以A点为圆心,1、2点弧长为半径画圆弧交Re′弧于点2，以点2为圆心,1、2点弧长为半径画圆弧交Re′弧于点3，以点3为圆心,1、2点弧长为半径画圆弧交Rf′弧于点4。
3、画LHG等腰三角形部分：以L为圆心，f′长为半径画圆弧，以H点为圆心，HG长为半径画圆弧，两弧交于点G：4、画LGB单向弯度的圆角部分：以G点为圆心，分别以e′和f’为半径曲圆弧。
以L点为圆心1、2点弧长为半径画圆弧交Re′弧于点3，以点3为圆心,1、2点弧长为半径画圆弧交Re′弧于点2，以点2为圆心,1、2点弧长为半径画圆弧交Rf弧于点1(即B点)。
天圆地方展开
三、天圆地方
1．上圆下方的通风罩
图6—6所示通风罩，俗称天圆地方。
从立体图可看出，其形体表面是由曲面和平面组成。
平面部分呈三角形(如△AB4)。
曲面部分是由锥面组成，即集中点A向1／4圆弧上扩散。
为求出这一部分，须将曲面分成三个小三角形，整个构件即被分割为16个三角形。
1)用已知尺寸画出主视图和俯视图。
将俯视图半圆周6等分，等分点为l……4……1。
各点与A和B连线。
2)画主视图1—1、C1—D1的延长线，在延长线上作直角Y一O—W，在O一W线上截取O—1、O—2等于俯视图的A一1(A一4)、A一2(A一3)。
分别将1和2点与Y连线，得I、Ⅱ实长线。
图8-6 上圆下方通风罩的展开图
3)截取D1一B1等于俯视图的D—B，分别以A、B为中心，实长线I为半径画弧相交于1`点。
以1`为中心，俯视图等分弧长画弧，与以D1为中心，实长线II画弧交于2`点。
用同样方法画出3`和4`点。
再以D1为中心，俯视图的C—D长为半径画弧与以4`点为中心，实长线I为半径画弧相交于C1。
用以上方法画出3`、2`、1`点。
以1`点为中心，主视图轮廓线D1一1长画弧，与以C1为中心，俯视图C—I长为半径画弧交I1。
用同样方法画出右边部分，以直线和曲线连接各点，即所求展开图。
T、U、V三部分如咬口连接，见咬口示意图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天圆地方展开
三、天圆地方
1(上圆下方的通风罩
图6—6所示通风罩，俗称天圆地方。
从立体图可看出，其形体表面是由曲面和平面组成。
平面部分呈三角形(如?AB4)。
曲面部分是由锥面组成，即集中点A向1,4圆弧上扩散。
为求出这一部分，须将曲面分成三个小三角形，整个构件即被分割为16个三角形。
1)用已知尺寸画出主视图和俯视图。
将俯视图半圆周6等分，等分点为l……4……1。
各点与A和B连线。
2)画主视图1—1、 C—D的延长线，在延长线上作直角Y一O—W，在O一W线上11
截取O—1、O—2等于俯视图的A一1(A一4)、A一2(A一3)。
分别将1和2点与Y连线，得I、?实长线。
图8-6 上圆下方通风罩的展开图
3)截取D一B等于俯视图的D—B，分别以A、B为中心，实长线I为半径画弧相交11
于1`点。
以1`为中心，俯视图等分弧长画弧，与以D为中心，实长线II画弧交于2`点。
1
用同样方法画出3`和4`点。
再以D为中心，俯视图的C—D长为半径画弧与以4`点为1
中心，实长线I为半径画弧相交于C。
用以上方法画出3`、2`、1`点。
以1`点为中心，主视1
图轮廓线D一1长画弧，与以C为中心，俯视图C—I长为半径画弧交I。
用同样方法画111出右边部分，以直线和曲线连接各点，即所求展开图。
T、U、V三部分如咬口连接，见咬口示意图。
