三维重建CT和MR扫描参数设置
工业ct的使用方法
工业ct的使用方法工业CT（Computed Tomography）是一种非破坏性检测技术，广泛应用于工业领域。
它通过对物体进行多角度的X射线扫描，获取大量的断层图像，并利用计算机重建出物体的三维模型。
本文将介绍工业CT的使用方法。
一、准备工作在使用工业CT之前，需要进行一些准备工作。
首先，需要选择适当的CT设备，根据待检测物体的尺寸和材料特性确定扫描参数。
然后，对待检测物体进行准备，如清洁表面、去除杂质等，以确保获取到准确的扫描结果。
二、设备设置在使用工业CT之前，需要进行设备设置。
首先，调整X射线源的电压和电流，以获得适当的辐射剂量。
然后，调整探测器的参数，如增益、曝光时间等，以确保获得清晰的图像。
此外，还需要设置扫描范围和分辨率，以满足检测需求。
三、扫描操作扫描操作是工业CT使用的关键步骤。
首先，将待检测物体放置在CT设备的扫描台上，并固定好。
然后，通过控制软件设置扫描参数，如扫描时间、角度范围等。
接下来，启动扫描程序，设备将自动旋转并进行X射线扫描。
四、重建图像扫描完成后，需要对获取到的断层图像进行重建。
首先，将扫描数据导入重建软件中。
然后，选择合适的重建算法和参数，进行图像重建。
最后，通过调整亮度、对比度等参数，优化图像质量。
五、图像分析重建完成后，可以进行图像分析。
首先，通过调整图像窗宽和窗位，突出显示感兴趣的区域。
然后，可以进行测量、标记、切片等操作，以获得更多的信息。
此外，还可以进行缺陷检测、尺寸分析等，以评估物体的质量。
六、结果评估根据图像分析的结果，对待检测物体进行评估。
根据需要，可以制作检测报告，记录重要的检测结果和结论。
如果发现缺陷或问题，可以根据需要采取相应的修复措施。
工业CT的使用方法需要经过专业的培训和实践才能熟练掌握。
在使用过程中，需要注意安全事项，如佩戴防护设备、保持设备正常运行等。
此外，还需要定期维护和校准设备，以确保其正常工作和准确性。
工业CT是一种非常有用的工业检测技术，可以广泛应用于材料分析、产品质量控制等领域。
影像技术学 CTmr检查技术新
MIP常用于具有相对高密度的组织 和结构，如血管及管壁的钙化斑块、肺 内结节与肿块、明显强化的软组织占位 病灶、骨骼等。
血管MIP需静脉注射对比剂后进行， 胆系MIP需静脉注射胆影葡胺后扫描。
胸部骨骼MIP
胸部血管MIP
金属固定器显示
肾动脉MIP
双侧股 动脉MIP
最小密度投影（MinIP）是利用螺旋CT容积数据中在视 线方向上密度最小的像元值进行投影成像的技术。该技 术方法主要应用于气道的显示，如气管支气管、喉部等， 有时也用于肝脏增强后肝内扩张胆管的显示。
A为MinIP显示正常支气管树；B 为复发性多软骨炎，显示气道狭窄
支扩合并感染(MinIP)
图2
表面遮盖法重建技术
（Surface Shaded Display ; SSD）
是指按表面数学模式进行计算处理，将超过预 设的CT阈值的相邻像素连接而重组成图像，图像表 面有明暗之区别。 缺点：容积资料丢失较多，细节不够，切受阈值选择 的影响较大。阈值高，易造成管腔狭窄的假象，分 支结构显示少或不能显示；阈值低，则边缘模糊。
肋骨SSD
骨骼成像
髋臼骨折
股骨头骨折
容积再现技术（VR）
VR是建立在三维重建的基础之上，但比三维 重建具有更丰富的表现能力和临床应用空间。是目
前最高形式的三维重建技术
VR将每个层面容积资料中的所有体素加以利用， 从而获得全面的解剖信息和良好的空间关系。
VR通过对容积内不同体素施加不同的透明度， 可以透过透明部分观察其后的结构，具有深度感， 能更好地显示病变的比邻关系，实现四维立体显示 效果
仿真胃镜：
通过应用 CTVE 技 术 能 够 较好地显示胃 粘膜面的改变， 尤其对龛影、 环堤的显示更 佳。
CT、MR检查技术教学

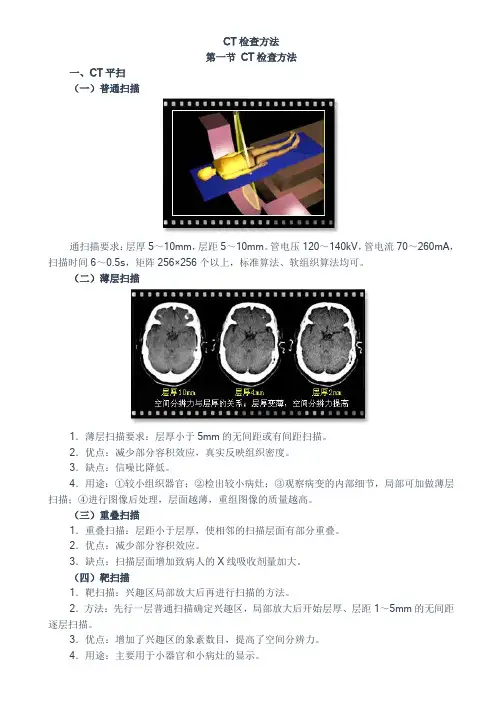

CT检查方法第一节CT检查方法一、CT平扫（一）普通扫描通扫描要求：层厚5～10mm，层距5～10mm。
管电压120～140kV，管电流70～260mA，扫描时间6～0.5s，矩阵256×256个以上，标准算法、软组织算法均可。
（二）薄层扫描1．薄层扫描要求：层厚小于5mm的无间距或有间距扫描。
2．优点：减少部分容积效应，真实反映组织密度。
3．缺点：信噪比降低。
4．用途：①较小组织器官；②检出较小病灶；③观察病变的内部细节，局部可加做薄层扫描；④进行图像后处理，层面越薄，重组图像的质量越高。
（三）重叠扫描1．重叠扫描：层距小于层厚，使相邻的扫描层面有部分重叠。
2．优点：减少部分容积效应。
3．缺点：扫描层面增加致病人的X线吸收剂量加大。
（四）靶扫描1．靶扫描：兴趣区局部放大后再进行扫描的方法。
2．方法：先行一层普通扫描确定兴趣区，局部放大后开始层厚、层距1～5mm的无间距逐层扫描。
3．优点：增加了兴趣区的象素数目，提高了空间分辨力。
4．用途：主要用于小器官和小病灶的显示。
（五）高分辨力扫描1．高分辨力扫描CT（HRCT）：通过重建图像所采用的滤波函数获得具有良好的空间分辨力CT图像的扫描方法。
右图为高分辨力扫描2．要求：CT机的固有分辨力小于10Lp/cm；矩阵在512×512个以上；高电压120～140kV，大电流120～220mA，层厚1～2mm；选用骨算法重建。
3．优点：良好的空间分辨力，对显示细微结构优于其它扫描方法。
4．用途：用于细微结构的普通扫描一种重要补充。
二、增强扫描（一）常规增强扫描：1．常规增强扫描：静脉注射对比剂后按普通扫描的方法进行扫描。
2．方法：①静脉团注法。
以2～4ml/s的流速注入对比剂50～100ml，完毕立即扫描。
②快速静脉滴注法，即快速静脉滴注对比剂100～180ml，滴注50ml后开始扫描。
（二）动态增强扫描：1．动态增强扫描：静脉注射对比剂后对兴趣区进行快速连续扫描。
心脏、肺部三维重建软件及移动工作站技术参数
心脏、肺部三维重建软件及移动工作站技术参数1) 软件可以交互式的读取DICOM 格式的CT/MRI/Micro CT/ 3D ultrasound/Micro MRI/工业CT断层扫描图像和非DICOM的普通图像格式，软件可以读取BMP/JPG/TIFF/RAW 等断层扫描图像，并可自动识别图像内置信息。
2) 可以导入STL格式三维模型文件，并支持STL的属性识别和基本编辑操作。
可将建立的模型以DICOM、JPG、3D、2D面积格式输出。
3) 软件分割出感兴趣区域后，就可以以三维的形式显示出来，并三维重构获得三维模型，以文本STL、二进制STL、DXF、VRML、PLY格式输出。
软件支持3D PDF 文件输出，可以在Adobe Reader软件中实现模型的3维显示、旋转、放缩、平移、渲染模式设置、颜色设置和透明度设置等等。
4) 软件能够提供分割和编辑工具操作图像数据来选择骨骼、软组织、血管、皮肤等感兴趣的区域。
分割以影像阈值差异为主要分割理论，功能包括区域生长、3D智能曲线、形态学操作、布尔操作、孔洞填充、多层编辑、3D编辑、扩展、光顺、剪切等。
能够提供丰富多样的测量功能，如距离、长度、角度、表面积、半径、直径、曲面距离。
5) 软件采用Windows风格的标准用户界面。
6) 模块可以加载更多的功能模块，用于进行复杂的分析测量，手术模拟，医学工程设计，有限元前处理，血管智能建模，心脏动态建模、肺/气道智能建模。
7)配套移动工作站电脑的配置：cpu i9-10980HK；内存32G DDR4；显卡RTX2070S；尺寸15.6英寸；屏幕4K AMOLED；硬盘1T M.2 SSD。
所需售后服务：1) 所提供的货物是全新的，未使用的，是最新的版本型号的，完全符合合同规定的质量和规格要求。
产品送达后，在两周内完成安装调试。
2) 进行一天的各项相关培训。
技术服务：对于我方技术请求，及时响应。
3) 版本升级：软件一年内免费升级，升级次数不限。
CT系统参数标定及成像
CT系统参数标定及成像CT系统是一种非常重要的医学诊断工具，它可以通过将X射线束射入人体，通过计算机处理，得到人体内部的准确成像。
由于每个患者的身体结构和组织略有差异，因此在使用CT系统前需要对系统进行参数校准，以确保成像的准确性和一致性。
本文将介绍CT系统的参数标定及成像的相关知识。
1.1 X射线管归零在进行任何操作之前，需要将X射线管归零。
这可以通过在不发射射线的情况下将机器加电三次来实现。
然后需要检查X射线管的灵敏度和暴露时间，并调整成合适的值。
1.2 暴露时间校准暴露时间是指X射线管接通电源后，射线束从X射线管射出到关闭的时间。
校准暴露时间的目的是确保在相同的情况下，CT系统每次的暴露时间都是一致的，从而保证成像的准确性和可靠性。
校准方法如下：选择一个数据集，从中选择一个CT值最高的区域，并测量其信号强度，然后以不同的暴露时间重复拍摄该区域，直到信号强度稳定。
然后根据信号强度的变化确定最佳的暴露时间。
1.3 灵敏度校准灵敏度是指X射线管在相同的条件下，发射的射线强度的变化量。
灵敏度校准的目的是确定系统当前发射的射线强度是否与原始的标准射线强度相同。
校准方法如下：在CT扫描中，选择一个相对均匀的区域，分别用与原始标准相同的暴露时间拍摄4-5张图像，记下每幅图像的平均灰度值。
然后根据原始标准的灰度值计算当前系统的灰度校准系数。
1.4 重建算法在进行CT成像之前，需要将获得的原始数据重构为可视化图像。
目前常用的重建算法有常规滤波、反投影、滑动窗口等，不同的算法有不同的成像效果。
根据具体的需求选择不同的重建算法。
二、 CT成像经过参数标定之后，就可以使用CT系统进行成像了。
在进行CT成像时，需要对患者进行适当的准备，如摆正、呼吸控制等，以确保成像的准确性和可靠性。
在进行成像时，需要设置合适的扫描参数，如扫描范围、管电压、管电流、暴露时间等。
不同的参数设置会影响成像的质量和时间。
如管电压越高，成像效果越好，但辐射量也会增加，对患者的影响也会变大。
MRI扫描参数调整方法改善图像质量
MRI扫描参数调整方法改善图像质量MRI（磁共振成像）是现代医学中常用的一种无创检查技术，通过利用磁场和无害的无线电波产生详细的身体内部结构图像。
然而，在进行MRI扫描时，图像质量可能受到许多因素的影响，如扫描参数的选择、病人的体态以及仪器的性能。
因此，优化MRI扫描参数以改善图像质量是非常重要的。
MRI扫描参数主要包括扫描序列、扫描时间、空间分辨率、重复时间（TR）、回波时间（TE）、翻转角度（flip angle）和磁场强度等。
下面将介绍几种常用的MRI扫描参数调整方法来改善图像质量。
首先，选择适当的扫描序列对图像质量有着重要的影响。
不同的扫描序列有不同的优点和适用范围。
例如，T1加权图像可提供更好的结构分辨率，适用于解剖学信息的获取；T2加权图像对病变的显示更敏感，适用于炎症和水肿的评估。
因此，在选择扫描序列时应根据具体的临床目的进行合理选择。
其次，调整扫描时间有助于提高图像质量。
过长的扫描时间可能会导致图像模糊，因为病人在扫描过程中难以保持静止。
因此，缩短扫描时间是提高图像质量的关键。
可以通过减少图像矩阵尺寸、减少视野（FOV）或使用平行成像技术来实现缩短扫描时间的目的。
第三，空间分辨率是指图像中的像素数目，对图像细节的呈现有重要影响。
一般来说，增加空间分辨率会提高图像质量，但同时也会增加扫描时间。
选择合适的空间分辨率应根据具体情况进行权衡。
对于需要高分辨率的结构，如脑部细微结构或关节软骨，应优先选择更高的空间分辨率。
接下来，调整重复时间（TR）和回波时间（TE）可以改善MRI图像的对比度和清晰度。
重复时间是指磁场由高到低再由低到高恢复到原始状态所需要的时间，而回波时间是指激发脉冲到回波信号出现的时间间隔。
通过调整TR和TE的数值，可以增强不同组织之间的对比度。
例如，较长的TR和TE对脑脊液信号有利，而较短的TR和TE对灰质和白质结构的显示更有优势。
因此，根据图像需求，对不同扫描序列进行适当的TR和TE调整是提高图像质量的重要措施。
CT扫描仪的操作指南
CT扫描仪的操作指南CT（Computed Tomography）扫描仪是一种常用的医学影像设备，广泛应用于临床诊断和疾病监测。
本文将为您详细介绍CT扫描仪的操作指南，以帮助您正确操作和获得准确的扫描结果。
一、准备工作在开始使用CT扫描仪之前，需要进行一些准备工作，以确保操作的顺利进行。
首先，确认设备的工作状态和安全性能，检查设备的电源、冷却系统和相关软件等。
同时确保扫描室内有充足的照明，并保持良好的通风环境。
除此之外，还需确保患者符合扫描仪的安全要求，将任何可能影响扫描结果的金属物品、饰品以及不相容的药物或造影剂移除。
二、患者准备在进行CT扫描之前，需要对患者进行一系列准备工作，以确保获得清晰准确的影像。
首先，要了解患者的病史和相关症状，这有助于确定扫描的目的和调整扫描参数。
接着，与患者沟通并解释扫描过程，以减轻他们的紧张情绪。
在开始扫描之前，需要让患者脱掉任何可能干扰扫描的衣物，并佩戴合适的防护服和防护设备。
若需要，还要为特殊患者（如儿童、孕妇或身体不适者）提供额外的特殊关爱和保护。
三、扫描操作在开始扫描之前，需要选择合适的扫描模式和扫描范围，并根据患者的具体情况调整相关的参数。
然后，将患者放置在扫描床上，并确保其身体部位正确对准扫描区域。
在进行扫描之前，要确保患者保持稳定且不动，以避免影响扫描质量。
接下来，需要通过控制台或计算机软件设置扫描参数，如曝光时间、切片厚度、扫描速度等。
一切准备就绪后，点击启动按钮，开始进行扫描操作。
四、注意事项在进行CT扫描时，需要注意以下几点以确保操作的安全和准确性。
首先，操作人员必须佩戴防护设备，如铅衣、手套和眼镜等，以保护自身免受辐射的伤害。
同时，确保设备处于正常工作状态，及时检查和维护设备，减少故障发生的可能性。
另外，要严格控制扫描的辐射剂量，避免不必要的辐射暴露。
在扫描过程中，注意观察患者的反应，并根据需要及时调整扫描参数，以获得更好的影像质量。
五、扫描结果解读扫描结束后，需要将扫描结果导出并进行解读。
CT图片三维重建方法之3DSlicer篇
CT图片三维重建方法之3DSlicer篇3D Slicer导入Dicom数据之后才能应用的历史改写了，Png等格式的图像文件也能够导入到3D Slicer软件中进行重建等操作。
当然导入之后还要有一些参数的调整，不同的机器及不同的扫描参数，调整起来也不能千篇一律，不过还是有规律可寻的。
文中所述为本人的个人经验，如有不足之处还望批评指正。
基本条件1.首先需要有一个高质量的CT图像，以数字图像为佳，不建议用照片；2.取材于照片时曝光要均匀一致，不能有局部曝光不足等情况；3.图像不能有梯形失真，如果有则需要软件进行校正；4.图像如有缩放，要求所有图像等比例缩放；5.要保证所有图像的层距一致，不宜中间某幅图像丢失；6.图像在背景中的位置不能人为改动，即使位置改动也要求所有单幅图像都有一致性的改动；7.如为截图，要求所有截图的尺寸一致；8.图像的命名遵循一定规则，注意先后次序，先I后S，也就是从颅底层面到顶部层面排序，注意不能使用中文；9.图像需要有比例尺等参考，图像间距已知；10.仅需要轴位层面即可，其他注意事项可在文末留言。
虽说现在的PACS系统都提供Dicom文件格式，但也有部分医院只提供Png或Jpeg格式的图像。
以下图为例，扫描层距为5mm，图像格式为Png，来源于医众软件。
首先将上幅图像分解为大小一致的30张图片，保存为Png格式，用截图软件或其他方法都可以，注意不要保存到中文目录中。
将一组图片全部导入到3D Slicer软件中，不能按照常规导入Dicom数据的方法。
按照下图所示，拖动一幅图像到3D Slicer软件界面中，勾选Show Options（显示选项）。
去掉Single File（单幅图像）前面的对勾，点击OK，则会将一组图像文件作为一个序列导入到软件中。
导入后的图像轴位显示比例正常，矢状位及冠状位显示比例失调。
已知数据层距为5mm，在模块Volumes中对Image Spacing （图像间距）进行设定，第三个框为轴位层面之间距离（层距）设定为5mm。
CT三维重建指南
C T三维重建指南1、脊柱重建：腰椎：西门子及GE图像均发送至西门子工作站，进入3D选项卡A、椎体矢状位及冠状位：a.选择骨窗薄层图像（西门子1mm70s；），载入3D重建，调整定位线，使椎体冠状位、矢状位定位线与解剖位置一致，并将横断位定位线与两者垂直，将三幅图像模式改为MPR；b.横断位作为定位相，做矢状位重建，打开定位线选项卡，点击垂直定位线，变换数字顺序，使其从右向左，选择层厚3mm，层间距3mm，方向平行于棘突-椎体轴线，两边范围包全椎体及横突根部（一般为19层），点击确定，保存；c.矢状位作为定位相，打开曲面重建选项卡，沿各椎体中心弧度画定位相曲线，范围包全，双击结束，选择层厚3mm，层间距3mm，变换数字顺序，使其从前向后，范围前至椎体前缘，后至棘突根部（一般为19层），点击确定，保存。
B、椎间盘重建：a.选择软组织窗薄层图像（西门子1mm30s；），载入3D重建，调整定位线，使椎体冠状位、矢状位定位线与解剖位置一致，并将横断位定位线与两者垂直，将三幅图像模式改为MPR；b.矢状位作为定位相，做椎间盘重建，打开定位线选项卡，点击水平定位线，变换数字顺序，使其从上向下，选择层厚3mm，层间距3mm，层数5层，方向沿椎间隙走行方向，做L1/2-L5/S1椎间盘，注意右下角图像放大，逐个保存。
注意：脊柱侧弯患者，椎间盘重建过程中需不断调整冠状位定位相上矢状定位线（红色），使其保持与相应椎间隙垂直。
C、椎体横断位重建：椎体骨质病变者，如压缩性骨折、骨转移、PVP术后等病人，加做椎体横断位重建，矢状位图像做定位相，沿病变椎体轴向，做横断位重建，注意重建图像放大，保存。
打片：矢状位及冠状位二维一张：8×5；椎间盘一张：6×5；若为椎体骨质病变者，椎间盘图像不打，打椎体横断位重建图像，共两张胶片。
颈椎A、椎体矢状位及冠状位：a.选择骨窗薄层图像（西门子1mm70s；），载入3D重建，调整定位线，使椎体冠状位、矢状位定位线与解剖位置一致，并将横断位定位线与两者垂直，将三幅图像模式改为MPR；b.横断位作为定位相，做矢状位重建，打开定位线选项卡，点击垂直定位线，变换数字顺序，使其从右向左，选择层厚3mm，层间距3mm，方向平行于棘突-椎体轴线，两边范围包全椎体及横突根部（一般为17-19层），点击确定，保存；c.矢状位作为定位相，打开曲面重建选项卡，沿各椎体中心弧度画定位相曲线，范围包全，注意从斜坡开始，双击结束，选择层厚3mm，层间距3mm，变换数字顺序，使其从前向后，范围前至椎体前缘，后至棘突根部（一般为15-17层），点击确定，保存。
CT的扫描参数
六、层厚
• 在单层螺旋CT中,所采集的扫描投影数据确定了固定的层厚。与此 不同的是,在多层螺旋CT中,扫描架每次旋转期间所得到的螺旋数 据可产生不同层厚的图像。
二、床速和螺距
• 螺距对于多层螺旋CT图像质量的影响要比单层螺旋CT小,但其与图 像质量、伪影、辐射剂量之间的关系更为复杂,有些也有争议。
• 螺距的最佳选择取决于探测器的设置和CT投影数据的内插算法模 式。
• 一些厂家推荐在多层螺旋CT中使用一组固定大小的螺距值,而其他 厂家则建议可任意选择不同的螺距值。总之,采用较高的螺距时, 由于层面形态增宽可致z轴分辨力下降。
扫描数据。 • 此外,低螺距值扫描能更有效地减少多层螺旋CT的相关伪影,这在
多平面重组和3D图像中更为明显。
三、管电压和管电流
• 恰当地选择CT的扫描参数对于优化辐射剂量和图像质量是至关重 要的。
• 在管电流保持恒定而降低管电压时,或者管电压恒定而降低管电流 时,会减低X线管的输出量和患者接受的辐射剂量。
五、层面和螺旋扫描方式
• 层面扫描方式中所采集的图像数目,取决于开通的探测器层数(或 通道数)。
• 在图像重建过程中,联合处理邻近层面探测器的信号,可以降低每 次扫描的图像数量,同时增加图像的层厚。
• 例如,对于16x 0.5mm的扫描方式,可提供16幅0.5mm层厚的图像、 8幅1.0mm层厚的图像,或2幅4.0mm层厚的图像。
• 但是,不恰当地降低管电压可导致组织的CT值和噪声明显增加,尤 其是在肥胖患者。
CT技术参数及要求
CT技术参数及要求CT的技术参数主要包括以下几个方面：1.曝光剂量：CT曝光剂量是指单位时间内扫描器从射线源发射出的剂量。
CT扫描需要确定合适的曝光剂量，以获取足够的影像质量并降低射线辐射对患者的损害。
2.重建算法：CT重建算法用于将从扫描器接收到的X射线数据转换为二维或三维图像。
常见的重建算法包括滤波反投影、迭代重建等。
不同的重建算法对最终图像的质量、噪声、计算速度等有很大影响。
3.分辨率：CT的分辨率决定了其在图像中显示细小结构的能力。
分辨率可分为空间分辨率和密度分辨率。
空间分辨率是指CT能够表示的最小物体的大小，而密度分辨率是指CT能够区分不同密度区域的能力。
4.斑点噪声：CT图像中的斑点噪声是由于X射线的随机性而引起的，它会影响图像的质量和诊断的准确性。
为了减少斑点噪声，可以采用滤波算法、增加曝光量等措施。
5.对比度：CT图像的对比度是指物体之间的密度差异在影像中的表现能力。
合适的对比度可以更好地显示病理改变和血管结构，对于病灶的诊断具有重要意义。
6.扫描速度：扫描速度是CT的关键参数之一、快速扫描速度能够减少图像运动模糊，提高扫描质量。
目前，多层CT（MDCT）技术已经能够实现每秒几个螺旋周期的扫描速度。
CT技术的要求主要包括以下几个方面：1.安全性：CT扫描使用X射线作为扫描手段，因此需要确保患者及操作人员的辐射安全。
CT设备需要具备辐射防护措施，减少射线剂量，并确保操作人员佩戴防护设备。
2.图像质量：CT技术应该能够提供高质量的图像，以支持精确的诊断和治疗决策。
图像质量应该具备足够的分辨率、对比度和噪声控制等特点。
3.操作便捷性：CT设备应具备操作简单、易于学习和使用的特点。
操作人员应能够轻松掌握扫描参数的调整和扫描过程的控制。
4.可靠性和稳定性：CT设备应具备可靠性和稳定性，以确保长时间运行和准确的影像生成。
设备需要经过严格的质量控制和稳定性测试，确保其正常运行和可靠性。
5.经济性：CT设备的价格昂贵，对医疗机构来说是一项重要投资。
CT模拟定位系统参数要求
CT模拟定位系统参数要求CT模拟定位系统1套，设备需原装进口并满足下列参数要求：1、CT 模拟定位系统需由1台CT 扫描机、1套虚拟定位和1套三维或四维移动激光射野模拟系统组成，3个部分需可通过数据传输系统在线连接。
2、扫描床：2.1床面水平移动范围需≥180cm。
2.2 最大无金属可扫描范围需≥1500mm。
2.3床面最大水平移动速度需≥200mm/秒。
2.4最大承重下的移床精度需≤±0.25mm。
2.5 需具有放疗专用模拟定位碳纤维平板床。
2.6 需提供放疗专用扫描系统，病人定位精度需小于2mm。
3、机架系统：3.1 机架孔径需≥80cm，扫描时间需≤0.5秒/360︒，扫描成像需≥16层/360︒。
3.2滑环类型需为低压滑环。
3.3驱动方式需为线性马达驱动（磁悬浮驱动）或皮带驱动。
3.4数据传输方式需为射频信号传递方式。
3.5探测器物理排数需≥24排。
3.6需具备现场升级更多层扫描能力。
4、X线系统：4.1高压发生率功率需≥60KW。
4.2 需具有下列五档管电压调节： 80、100、120、140KVp。
5、扫描参数：5.1扫描层厚需≥3-5mm。
5.2快扫描速度需≤0.5sec/360°。
5.3采集成像速度需≥16层图像/360°。
5.4图像重建速度需≥20幅/秒（512×512矩阵图像）。
5.5 最大真实扫描射野（SFOV）需≥600mm。
5.6 单次螺旋连续扫描时间需≥100秒。
5.7 单次螺旋扫描最大范围需≥150cm。
6、图像质量：6.1空间分辨率(X轴和Y轴)需≥16LP/cm(0%MTF)。
6.2低密度分辨率需≤5mm@0.3%。
（需注明测量条件）7、计算机系统：7.1需配备投标品牌最新版本计算机系统。
7.2图像存储量需≥520000幅（512×512矩阵不压缩图像）7.3需配备≥19寸液晶超薄平面显示器1台，显示器分辨率需≥1280×1024。
Somatom CT快速操作手册
MPR MIP
直接重建冠状、矢状 位或任意斜位图像， 用于观查或拍片。
SLC Med China
Page 16
扫描参数设置---重建卡(Scan)
重建选 用窗值
全视野 显示
重建视野
图像镜面 翻转
图像的中 心位置
扫描参数设置---自动执行任务卡(Scan)
选中时则预设 作业将自动重 建，无需点击 “重建”
螺旋扫描参数设置---常规卡(Scan)
扫描延迟时间：指按下曝光健后到发出X线的时间，由扫描类 型、床位及是否有呼吸指令等共同决定
螺旋扫描参数设置---扫描卡(Scan)
实时自动调节 曝光剂量
Page 14
SLC Med China
序列扫描参数设置---常规卡(Scan)
选择不同的准直宽度，决定了图像重建时 最小层厚，和扫描速度。选择相同的准直 器宽度而层厚不同，不影响扫描时间，不 增加球管消耗。 相同的准直，直接选1mm扫描与先选 10mm扫描后再重建为1mm，两者的扫描 时间与图像质量均没有区别。 活检 检查时检查床 运动的方向
Page 19
腹部扫描程序 AbdomenRoutine 腹部常规扫描 AbdMultiPhases 腹部多期强化扫描 AbdomenSeq 腹部序列扫描 CT Colonography CT结肠成像扫描 特殊扫描程序： PolyTrauma 多发外伤扫描 HeadTrauma 头外伤扫描 Biopsy 活检模式 TestBolus 造影剂团注测试 上肢扫描程序： WristUHR 腕关节超高分辨扫描 ExtrRoutineUHR 上肢常规高分辨扫描 Extremity 上肢常规扫描 下肢扫描程序： KneeUHR 膝关节超高分辨扫描 FootUHR 踝关节高分辨扫描 ExtrRoutineUHR 下肢高分辨扫描 Extremity 下肢常规扫描 血管成像扫描程序： HeadAngio 脑血管常规检查 CarotidAngio 颈动脉常规检查 ThorAngio 胸部常规血管造影 Embolism 肺栓塞扫描 BodyAngio 体部血管造影常规检查 RunOff 下肢
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人体各种内脏器官显影需要做的 扫描类型
• 不管CT或者MR都不能只让某器官或组织单 独显影，但可以通过注射对比剂（增强扫 描）的方式让目标器官或组织显示出高的 对比度。此方法显示的效果主要根据血供 的情况而定。如血管、肿瘤等。CTA、 MRA。
心、肝、脾、肺、肾内血管关系
• 肾
• 心脏
• 肝
CT是用X射线束对人体某部一定厚度的层面进行扫描，由探测器接收透 过该层面的X射线，转变为可见光后，由光电转换变为电信号，再经模 拟/数字转换器（analog/digital converter）转为数字，输入计算机处理。 图像形成的处理有如对选定层面分成若干个体积相同的长方体，称之为 体素（voxel）。 扫描所得信息经计算而获得每个体素的X射线衰减系数或吸收系数，再 排列成矩阵，即数字矩阵（digital matrix），数字矩阵可存贮于磁盘或 光盘中。经数字/模拟转换器（digital/analog converter）把数字矩阵中的 每个数字转为由黑到白不等灰度的小方块，即像素（pixel），并按矩阵 排列，即构成CT图像。所以，CT图像是重建图像。每个体素的X射线吸 收系数可以通过不同的数学方法算出。 CT的工作程序是这样的：它根据人体不同组织对X线的吸收与透过率的 不同，应用灵敏度极高的仪器对人体进行测量，然后将测量所获取的数 据输入电子计算机，电子计算机对数据进行处理后，就可摄下人体被检 查部位的断面或立体的图像，发现体内任何部位的细小病变。
•
•
核磁共振成像技术(MRI)
• 核磁共振(MRI)又叫核磁共振成像技术。是继CT后医学影像学的又一重大进步。 自80年代应用以来，它以极快的速度得到发展。其基本原理：是将人体置于特 殊的磁场中，用无线电射频脉冲激发人体内氢原子核，引起氢原子核共振，并 吸收能量。在停止射频脉冲后，氢原子核按特定频率发出射电信号，并将吸收 的能量释放出来，被体外的接受器收录，经电子计算机处理获得图像，这就叫 做核磁共振成像。 核磁共振是一种物理现象，作为一种分析手段广泛应用于物理、化学生物等领 域，到1973年才将它用于医学临床检测。为了避免与核医学中放射成像混淆， 把它称为核磁共振成像术(MR)。 MR是一种生物磁自旋成像技术，它是利用原子核自旋运动的特点，在外加磁场 内，经射频脉冲激后产生信号，用探测器检测并输入计算机，经过处理转换在 屏幕上显示图像。 MR提供的信息量不但大于医学影像学中的其他许多成像术，而且不同于已有的 成像术，因此，它对疾病的诊断具有很大的潜在优越性。它可以直接作出横断 面、矢状面、冠状面和各种斜面的体层图像，不会产生CT检测中的伪影；不需 注射造影剂；无电离辐射，对机体没有不良影响。MR对检测脑内血肿、脑外 血肿、脑肿瘤、颅内动脉瘤、动静脉血管畸形、脑缺血、椎管内肿瘤、脊髓空 洞症和脊髓积水等颅脑常见疾病非常有效，同时对腰椎椎间盘后突、原发性肝 癌等疾病的诊断也很有效。
• 肺
• 肾
• a. b. 根据客户的不同需求，有不同的重建算法设置 不同公司的CT，对重建算法的叫法有可能不一样，而且不同的公 司对重建算法的分类也各有不同。 重建算法的分类可以简单分为：骨算法（高算法H），标准算法 （S），软组织算法（L）。也有用数字分档的（从10、20、 30......100、110、120）。 各种算法的意义：算法越高，边缘越锐利，噪声越大，噪点越多。 算法越低，图像越平滑，噪声越小，噪点越少。 如何选择算法：如果建模仅仅需要骨组织的表面，那么为了使图像 更平滑，一般可选择较低的算法；如果需要勾勒出脏器、组织或韧 带的边缘，那么一般要选择高算法。如果不知道怎么区分，可以建 议技师把高、中、低算法各重建一份，拿回来我们自己选择。
•
•
•
CT扫描的参数设置
•
• •
扫描参数：
1.螺旋和非螺旋扫描 2.曝光条件：KV（80-140）、mA（70-400）、s。曝光剂量降低，图像的 信噪比降低，图像质量下降。曝光剂量一般用CTDI（CT剂量指数）表示， 但其定义复杂且国际上并未统一，所以临床上一般看的是mAs（即曝光电 流×曝光时间）。 3.视野（FOV）：分为扫描视野（SFOV）和显示视野（DFOV）。对一款 固定的机器来说，扫描一个特定的部位时扫描视野为一个定值。显示视野 也有叫做重建视野。Pixel（像素）=DFOV/矩阵（matrix）。 层厚（slice thickness）：层厚越薄空间分辨率越高，密度分辨率越低。 滤波函数/重建算法/卷积核：分软组织算法、标准算法、骨细节算法。或者 低算法、中等算法和高算法。算法越高，空间分辨率越高、噪声增大、密 度分辨率越低。 层距（slice gap）：两相邻层面中点间的距离。 窗口技术：即窗宽、窗位。
c. d.
脊柱韧带的基本解剖关系MR各扫 Nhomakorabea序列的意义
• MR图像的信噪比取决于场强、线圈、脉冲序列、TR\TE、 层厚、矩阵、FOV、采集带宽和采集模式。 • 场强、线圈、采集带宽和采集模式在特定的扫描部位往往 是不能改变的。 • 脉冲序列：SE（自旋回波）序列的信噪比高于GRE（梯 度回波）序列。 • 一般情况下短的TE（脉冲时间）的信噪比（SNR）高于 长TE。 • 一般情况下长的TR（重复时间）的信噪比高于短TR。 • FOV增大，SNR提高，空间分辨率降低。 • 矩阵增大，SNR降低，空间分辨率提高。 • 层厚增大，SNR提高，空间分辨率降低。 • …...
• 化学位移成像的勾边效应
• MRI高分辨率扫描，需要小FOV，薄层
mimics中患者信息的各项参数
• Aalgorithm 重建算法 • highresolution 高分辨 率 • slice increment 重建 增量 • Reduction 减薄 • orientation 扫描方向
•
• •
• •
• 像素、矩阵和显示视野的关系
•
a. b. c. d. e. f. g.
我们如何提扫描要求？
螺旋扫描方式； 一定是薄层的图像； 层间距或者重建增量必须≤层厚； 尽可能加大扫描剂量； 如有可能，尽量选择大矩阵、小视野； 根据需求选择合适的重建算法； 根据需求选择合适的窗宽、窗位。
CT重建算法设置
MR与CT扫描参数与数据
大纲
1. 2. 3. 4. 5. 6. 7. 8. CT与MR CT扫描的参数设置 CT重建算法设置 脊柱韧带的基本解剖关系 MR各扫描序列的意义 mimics中患者信息的各项参数 人体各种内脏器官显影需要做的扫描类型 心、肝、脾、肺、肾内血管关系
CT与MR
•
电子计算机断层扫描（CT）
