如何对直流高压发生器直流耐压和泄漏电流试验的结果进行判断

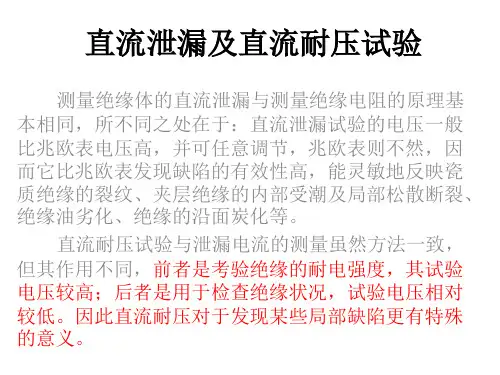

直流泄漏及直流耐压试验
（二）直流高压的测量 测量直流高压必须使用不低于1.5级的表计和2.5级的 分压器。 1、用高电阻串联微安表测量 如图用高电阻串联测量微安 表直流高压的示意图，这种 测量方法能测量数千伏至数 万伏的电压。这种测量电压 的方法是将微安表的电流刻 度直接换算成相应的电压刻 度；或事先校验直流电压与 微安表的关系曲线，使用时 根据微安表的数值在这条曲 线上查出相应的电压值。
三、直流电压和泄漏电流的测量 （一）直流电压的波形和脉动电压的测量 采用半波整流加稳压电容器的接线时，被试品上的电 压波形如图所示 如果被试品及承受直流高压 的各部分都不产生泄漏，则 被试品将被充电到电源电压 峰值。事实上泄漏电流总是 存在的，因此存在着充放电 的过程 在t这段时间内，电容C经负载电阻R放电，使电容器C 上的电压达不到试验变压器电压的峰值，也不能保持 恒定而只能达到充电与放电相平衡的稳定状态，此时 的直流电压在平均值Uav上下波动。
（三）泄漏电流的测量 用直流微安表测量被试品的泄漏电流时，要使测量安 全可靠，除需要对微安表进行保护外，还应消除杂散 电流的影响。 1、如前所述，严格说来试验电压总是脉动的，脉动 成分加在被试品上，就有交流分量通过微安表，因而 使微安表指针摆动，难于读数，甚至使微安表过热烧 坏，试验过程中被试品放电或击穿都有不能容许的脉 动电流流经微安表，因此需对微安表加以保护。常用 的保护电路如图所示
当回路不接负载时，直流输出电压即为变压器 二次输出电压的峰值。因此，现场试验选择试验变 压器的电压时，应考虑到负载压降，并给高压试验 变压器输出电压留一定裕度。 这种接线的特点是微安表处在高压端，不受高 压对地杂散电流的影响，测量的泄漏电流较准确。 但微安表及从微安表至被试品的引线应加屏蔽。由 于微安表处于高压侧，故给读数及切换量程带来不 便。
电缆直流耐压和泄漏电流试验结果怎么判断
电缆直流耐压和泄漏电流试验结果怎么判断?1、要求耐压5分钟时的泄漏电流值不得大于耐压1分钟时的泄漏电流值。
对纸绝缘电缆而言,三相间的泄漏电流不平衡系数不应大于2,6/6kV及以下电缆的泄漏电流小于10μA,8.7/10kV电缆的泄漏电流值小于20μA时,对不平衡系数不作规定。
2、在加压过程中,泄漏电流突然变化,或者随时间的增长而增大,或者随试验电压的上升而不成比例地急剧增大,说明电缆绝缘存在缺陷,应进一步查明原因,必要时可延长耐压时间或提高耐压值来找绝缘缺陷。
3、相与相间的泄漏电流相差很大,说明电缆某芯线绝缘可能存在局部缺陷。
4、若试验电压一定,而泄漏电流作周期性摆动,说明电缆存在局部孔隙性缺陷。
当遇到上述现象,应在排除其他因素(如电源电压波动、电缆头瓷套管脏污等)后,再适当提高试验电压或延长持续时间,以进一步确定电缆绝缘的优劣。
直流耐压试验和泄漏电流的测量直流耐压试验和泄漏电流的测量因为电力电缆的电容较大,施:正及运行单位受设备限制,难以进行工频交流耐压试验。
因此,直流耐压试验便成为检查电缆耐电强度的常用方法。
泄漏电流的测量可以与直流耐压试验同时进行。
对于运行中的电缆,无压的重要电缆每年至少一次;无压力的其他电缆,至少每3年进行一次试验。
保持压力的电缆在失压修复后应试验一次,此外在重包电缆头时也应进行试验。
在进行试验时,在直流电压的作用下,电缆绝缘中的电压按绝缘电阻分布,当在电缆中发现局部缺陷时,则大部分电压将加在与缺陷串联的未损坏部分上,所以从这种意义来说,直流耐压试验比交流耐压试验更容易发现局部缺陷。
电力电缆的直流泄漏电流的测量和直流耐压试验在意义上是不相同的。
因为在直流耐压试验时对检查绝缘干枯,气泡,纸绝缘机械损伤和制造过程中的包缠缺陷等,能有效的检查出来,而泄漏电流的测量则对绝缘劣化,受潮等现象的检查比较有效。
之所以这两种试验同时进行,是由于在实际工作中的接线和试验设备等完全相同,试验电压标准见表5-3。
高压电缆泄漏电流和直流耐压试验分析
高压电缆泄漏电流和直流耐压试验分析摘要：本文针对高压电缆泄漏电流和直流耐压试验，简单介绍了试验的方法及原理，深入分析了影响泄漏电流和直流耐压试验的主要因数，并针对这些因数提出了合理的预防措施。
通过对试验结果分析判断方法的探讨，较为全面的提出了关于电缆泄漏电流和直流耐压试验的判断依据和指导性意见。
关键词：泄漏电流；吸收比；闪络；XLPEAbstract：In view of the leakage of electricity and DC withstanding voltage testfor high voltage power cable, this article introduces the method and principle of the test. It goes deep into analyses the main factors which can influence the leakage of electricity and DC withstanding voltage test. It also advanced some reasonable guard against measures for the factors. Through discussing the analysis method of the test, it advanced the basis of judgment and the guiding suggestions about the leakage of electricity and DC withstanding voltage test for high voltage power cable.keywords：the leakage of electricity；absorptance；flashover；XLPE1引言在电气工程安装施工过程中，所有高压电缆在敷设后，均要进行安装交接试验；运行中的电缆及电力设备由于容易受不良环境的影响而造成不同程度的损伤，使得其绝缘性能下降，因此也要进行定期的预防性试验。
用直流耐压试验、泄漏电流来判断电力电缆主绝缘缺陷的方法
用直流耐压试验、泄漏电流来判断电力电缆主绝缘缺陷的方法关键词：直流耐压试验绝缘缺陷交联聚乙烯0 引言泄漏电流电力电缆作为一种输电设备，不但具有占地少、供电可靠性高、运行和维护简便、可保密等优点，而且有利于提高电力系统功率因数，有利于美化城市。
在城市配网及城网改造和新兴的现代化企业中的作用正日益突出，由于进行直流耐压试验的方法种类较多，接线方式各异，试验结果差别很大。
随着交联电缆的广泛使用，对油浸纸绝缘电缆和交联聚乙烯绝缘电缆都采用直流耐压试验是否合适，如何正确判断电缆的试验结果，能否投入运行，这些都是我们在工作中遇到的实质性问题，需要我们正确地判断并得出正确的结论，为电缆的安全运行提供可靠的依据。
1直流耐压试验对发现纸绝缘电缆缺陷的有效性直流耐压试验可判断纸绝缘电缆的好坏，并可获取其内部缺陷的可靠数据。
避免交流高电压对纸绝缘的永久性破坏作用。
在直流电压的作用下，电缆绝缘中的电压按绝缘电阻分布，当电缆绝缘存在发展性局部缺陷时，直流电压将大部分加在与缺陷串联的未损坏的部分上，所以直流耐压试验比交流耐压试验更容易发现电缆的局部缺陷。
电缆直流耐压试验时，电缆导体接负极。
这时电缆绝缘中有水分存在，将会因电渗透作用使水分子从表层移向导体，发展成为贯穿性击穿缺陷，易于在试验电压下击穿，因而有利于发现电缆绝缘缺陷。
在直流电压下，绝缘介质中的电压按电阻系数分布，介质有缺陷时，电压主要由与缺陷部分串联的未损介质的电阻承受，使缺陷更容易暴露。
电缆纸绝缘在直流电压下的击穿强度约为交流电压下的2倍以上，所以可施加更高的直流电压对绝缘介质进行耐压强度的考验。
在许多情况下，用遥表测量电缆的绝缘良好，而电缆的绝缘在直流耐压试验中被击穿。
因此，直流耐压试验是检验电缆耐压强度、发现纸绝缘介质受潮、机械损伤等局部缺陷的有效手段。
2直流耐压试验对交联聚乙烯绝缘电缆的局限性交联聚乙烯绝缘电缆电性能优良、制造工艺简单、安装方便，被广泛采用，已成为纸绝缘电缆的替代品。
基础知识泄露电流测试和交直流耐压试验结果的判断
基础知识泄露电流测试和交直流耐压试验结果的判断
泄露电流测试主要通过泄露电流数字的大小来判断绝缘的优劣。
关于交直流耐压试验是否合格，主要应从以下几方面来判断：
（1）试验过程中被试设备应无击穿放电声音等现象
（2）当已升到规定的试验电压后，电流不应再出现突然上升或继续上升的现象。
如果发现这种现象必须查清楚原因。
如果没有其他原因，则应考虑被试设备绝缘是否已被击穿或局部放电等现象。
（3）在交流耐压时，有时由于试验变压器容量不足，被试设备一旦击穿时，电流不是上升而是下降，这是因为在绝缘尚未击穿时被试设备相当于一个电容负荷，其容抗和变压器的漏抗互相抵消，使升压试验变压器的总阻抗减小，因此通过试验回路的电流较大。
当被试设备出现击穿现象时，相当于被试设备的容抗被短路，试验变压器回路的总阻抗反而增大，因此试验电流反而减小。
（4）在试验过程中，有时因外部接线的空气间隙绝缘距离不够而出现闪络；有时因油压式套管内存在残留气体没有放尽，在试验电压的强电场作用下，套管内的空气被游离，出现劈啪的放电声。
当出现这两种情况时，不应视为被试品不合格，应针对具体情况矫正接线或将油压式套管顶部放气螺钉松开放气后再进行试验。
（5）交直流耐压试验中，低压电源侧有时会出现电压瞬间突然升高，这时要考虑这种现象是否由被试物击穿所引起。
因为试验变压器高、低压绕组之间具有电容耦合，当被试物击穿时，高压侧电压突变的冲击电压分量，经过高、低压绕组之间的电容传到低压绕组。
为了保护低压绕组及电源回路，有时在试验变压器设计时，将低压绕组加以屏蔽接地，另外也可以在低压回路靠近调压器输出处加装旁路电容器，以降低低压回路冲击电压分量。
直流耐压试验和泄漏电流试验有什么共同点和不同点
直流耐压试验和泄漏电流试验有什么共同点和不同点?还有交流耐压试验三者的区别？交流耐压试验和直流耐压试验：耐压测试是一种无破坏性的测试，它用来检测经常发生的瞬态高压下产品的绝缘能力是否合格。
它在一定时间内施加高压到被测试设备以确保设备的绝缘性能足够强。
测试电压，大部分的安全标准允许在耐压测试中使用交流或直流电压。
若使用交流测试电压，当达到电压峰值时，无论是正极性还是负极性峰值时，待测绝缘体都承受最大压力。
因此，如果决定选择使用直流电压测试，就必须确保直流测试电压是交流测试电压的倍，这样直流电压才可以与交流电压峰值等值。
例如：1500V交流电压，对于直流电压若要产生相同数量的电应力必须为1500×1.414即2121V 直流电压。
使用直流测试电压的其中一个好处在于在直流模式下，流过耐压测试仪报警电流测量装置的是真正的流过样品的电流。
采用直流测试的另一个好处在于可以逐渐的施加电压。
在电压增加时通过监视流过样品的电流，操作者可以在击穿发生前察觉到。
需要注意的是当使用直流耐压测试仪时，由于电路中的电容充电，必须在测试完成后对样品进行放电。
事实上，无论是测试电压是多少、其产品特点如何，在操作产品前对其放电都是有好处的。
直流耐压测试的不足在于它只能在一个方向施加测试电压，不能像交流测试那样可以在两个极性上施加电应力，而多数电子产品正是在交流电源下进行工作的。
另外，由于直流测试电压较难产生，因此直流测试比交流测试成本要高。
交流耐压测试的优点在于,它可以检测所有的电压极性，这更接近与实际的实用情况。
另外，由于交流电压不会对电容充电，因此大多数情况下，无需逐渐升压，直接输出相应的电压就可以得到稳定的电流值。
并且，交流测试完成后，无需进行样品放电。
交流耐压测试的不足在于，如果测试中的线路中有大的Y电容，在某些情况下，交流测试将会误判。
大部分安全标准允许使用者在测试前不连接Y电容，或者改为使用直流测试。
直流耐压测试在加高电压于Y电容时，不会误判，因为此时电容不会允许任何电流通过。
电力电缆直流耐压试验分析及结果判断
电力电缆直流耐压试验分析及结果判断【摘要】本文结合高压电力电缆试验的实践，分析直流耐压试验对发现电缆绝缘缺陷的有效性（油浸纸绝缘电力电缆）及直流耐压试验对交联聚乙烯电力电缆的局限性，探讨预防性电力电缆耐压试验的合理性，评价通过泄漏电流来判断电力电缆绝缘优劣的方法。
【关键词】直流耐压试验；预防性试验；绝缘缺陷；交联聚乙烯；有效性；局限性；在线监测；泄漏电流0 引言新敷设的电力电缆（以下简称“电缆”）投入运行前必须通过交接试验，6千伏以上的高压电缆主要试验项目是直流耐压试验及泄漏电流的测量。
由于进行直流耐压试验的设备种类较多，接线方式各异，试验结果差别很大，即对同一电缆用不同设备、不同接线测取泄漏电流，也会得到相差甚远的数值。
对油浸纸绝缘电缆和交联聚乙烯绝缘电缆都采用直流耐压试验是否合适，每年一次的预防性实验利大还是弊大，如何判断电缆能否投入运行，这些都是我们在日常工作中经常遇到的问题。
本文结合我单位工作经验，介绍一些观点和见解。
1 直流耐压试验对发现电缆绝缘缺陷的有效性直流耐压试验的目的在于检验电缆的耐压强度，它对发现绝缘介质中的气泡、机械损伤等局部缺陷比较有利，因为在直流电压下，绝缘介质中的电位将按电阻分布。
当介质有缺陷时，电压主要被与缺陷部分串联的未损坏介质的电阻承受，较有利于发现介质缺陷，电缆绝缘在直流电压下的击穿强度约为交流电压下的二倍，所以可以施加更高的直流电压对绝缘介质进行耐压强度的考验。
很多情况下，我们用摇表检测电缆绝缘良好，而在直流耐压试验中发生绝缘击穿，可见直流耐压是检测高压电缆绝缘缺陷的有效手段。
2 直流耐压试验对交联聚乙烯绝缘电缆的局限性直流耐压试验发现电缆绝缘缺陷十分有效，但对交联聚乙烯绝缘电缆则未必，而且可能产生副作用。
1）联聚乙烯绝缘在交流电压下的电场分布不同于施加直流电压时的电场分布交联聚乙烯绝缘材料是聚乙烯塑料经交联工艺而生成的，属整体型绝缘材料，其介电常数为2.1-2.3，且一般不受温度变化的影响。
浅谈电缆直流耐压及泄漏电流试验方法
浅谈电缆直流耐压及泄漏电流试验方法[摘要] 本文依据自己实际生产工作中的经验，结合理论知识，对高压电缆的绝缘性试验的方法、要求、试验结果的分析判断以及影响试验的因素进行了探讨和总结。
可以为同行提出借鉴，保证电力电缆的安全稳定运行。
[关键词] 高压电缆；绝缘性试验；分析；总结0 前言电力电缆被广泛的应用在各行各业中，尤其是发电厂中。
电缆在运行中可能承受各种过电压或者机械、化学伤害，而电缆的绝缘状况直接影响到电厂电力设备的安全运行情况，因此需要严格按照《规程》要求对电缆进行电气试验，以便及时检查出电缆的故障从而及时消除故障，确保电力系统的安全、稳定运行。
对电缆进行耐压试验若使用交流则需要采用大容量设备，这会带来一定的困难，故电缆耐压试验一般采用直流耐压试验代替。
多数情况下，电缆的直流耐压及泄漏电流的测量同步进行，但二者在发现电缆绝缘缺陷的原理是有区别的。
直流耐压试验对于发现绝缘干枯及介质中的气泡和机械损伤等局部缺陷比较灵敏，因当介质有缺陷时，根据直流电压下电压按电阻系数分布的规律，与缺陷部分串联的未受损介质将承受主要电压。
测量泄漏电流与测量绝缘电阻在原理上是相同的，即测量电缆在直流电压作用下，流过被试电缆绝缘的持续电流，从而有效地发现电缆绝缘老化、受潮等绝缘缺陷。
不同的只是测量泄漏电流时所用的直流电压较高，能发现一些用兆欧表测量绝缘电阻所不能发现的缺陷，如尚未贯通两电极的集中性缺陷等。
1试验方法1.1 直流耐压试验步骤（1）实验前，工作负责人办理工作许可手续，做好现场安全隔离措施，对被试品进行验电并接地，确保被试品无电。
（2）将电缆从连接设备上拆除，将两端电缆头擦拭干净，以减小表面泄漏电流引起的误差。
（3）由一人按照试验接线图接线，接线完成后，由另一人检查接线情况以及试验设备是否完好负荷要求，现场是否做好无关人员隔离以及试验位置是否正确等等。
（4）在检查所有安全措施已经做好、接线无误后，才能进行试验。
电缆直流耐压试验与电缆泄漏电流的区别
电缆直流耐压试验与电缆泄漏电流的区别电缆泄漏电流的测量与直流耐压试验在发现绝缘缺陷的原理是有区别的。
一般来说直流耐压试验对于暴露介质中的气泡和机诫损伤等局部缺陷等比较灵敏，而泄漏电流能够反映介质整体受潮与整体劣化情况。
两者在试验中又密不可分，泄漏电流实际上是直流耐压试验中得到的。
测量泄漏电流的微安表在试验回路的不同位置和试验的高压引线是否采用屏蔽线等因素，都会影响泄漏电流的数值，所以在测量泄漏电流的过程中，判断不是电流的具体数值，而是泄漏电流的变化趋势。
电压升高的每一阶段，都必须注意观察电流随时间变化的趋势，一条良好的电缆，在电压上升的每一阶段，电容电流和吸收电流先叠加在泄漏电流上，指示表上的电流一定剧增，随着时间下降，电压稳定1分钟后的稳定电流只是电压初期上升的10%----20%，在这就是泄漏电流。
如果电缆整体受潮，则电流在电压上升的每一阶段几乎不能随时间下降，严重时反而上升，这种电缆是不能轻易投运的。
泄漏电流值随时间的延长有上升现象，是绝缘缺陷发展的迹象。
良好的绝缘在试验电压下的稳态泄漏电流值随时间的延长保持不变，有的略有下降。
均压环的作用均压环一般安装在导线与绝缘子的连接处（如架空线、避雷器、电流互感器、电压互感器等）。
它的作用是防止绝缘子上电晕的产生。
由于电压等级越来越高，绝缘子串或支柱绝缘子越来越长或越高，其电压分布也越不均匀。
绝缘子上电压分布不均，绝缘子两端承受电压较高，中间绝缘子承受电压较低。
局部放电往往从局部场强较高处产生并发展，承受电压最高的绝缘子易先发生放电，并逐步发展成闪络，因此，采用均压环，可降低靠近导线一侧的绝缘子承受电压和改善绝缘子串电压分布，是提高绝缘子串起晕电压和闪络电压的一种很有效的措施。
简单的来说：一般均压环都安装在引出线或高压接头的位置，高压对接时都有棱角，如果电压不均衡会产生电晕或电弧，用均压环来平衡附近磁场，消除各个棱角之间的压差。
别让那些无关的人和事烦扰了心，要相信世界上有那么多肯定你的人，支持你的人，鼓励你的人，并同样热爱生活的人，他们的存在让感受到自己人生的价值，自己奋斗的价值，及未来继续努力的价值。
泄漏电流测量及直流耐压试验
5、试验特点：
➢直流泄漏电流测量与绝缘电阻测量的原理基本相同，都 是对被试品施加直流电压。绝缘电阻表指示的读数是绝缘 电阻阻值，实际上所反映的也是直流电压作用下流过被试 品的泄漏电流大小。
➢ 发现缺陷有效性高。因为测泄漏电流时所加的直流电压 一般比绝缘电阻表高，并可任意调节（ U高、可调）。
➢ 易判断缺陷性质。在泄露试验时，记下不同电压下的泄 露电流值并画成曲线，根据曲线的形状可判断缺陷性质。
2、主要元件的选择
2.1 保护电阻R
为了限制被试品在试验时放电的放电电流，保护硅堆、微 安表及试验变压器，需要在高压回路中串入保护电阻 。
Id较大时，为减少R发热，可取式中较小的系数。 高压保护电阻通常采用水电阻器，水电阻管内径一般不小 于12mm。采用其他电阻材料时应注意防止放电短路。
2.2 高压整流硅堆
2、测量方法：
加直流高压，测泄漏电流或泄漏电流随电压变化曲线
3、试验目的：
测量在升压过程中的1min泄漏电流，能发现一些用绝缘 电阻表测量绝缘电阻不能发现的缺陷，如未完全贯通两 极的集中性缺陷，并能判断缺陷的性质。
4、试验电压：
35KV及以下设备：10～30KV； 110KV及以下设备：40KV； 500KV及以下设备：60KV
1、试验接线
规程规定，35kV及以上的油浸电力变压器应进行直流泄漏电 流试验，10kV及以下变压器一般不进行此类项目试验，可根 据具体情况选做。对于变压器不要求做直流耐压试验；对于 电力电缆，则直流泄漏电流测量和直流耐压试验都要求做。 直流耐压试验原理与直流泄漏电流测量基本相同，不同在于 直流耐压试验主要考核设备主绝缘的强度，施加电压较高。 所以二者的接线完全一样，一般直流耐压试验和直流泄漏电 流试验是同时进行的。
直流泄漏电流试验和直流耐压试验技术探析
般试验接线 ， 是由自耦调压器 、 试验变压器 、 高压二极管和测量 表计组成半波整流线路或倍压半波整流线路。根据微安表在试验回路 中所处的位置不同， 可分为两种基本接线方式， 分述如下 ： 微安表接在高压侧的接线 ， 如图 １ 所示。试验变压器 Ｂ 的高压端 接至高压二极管 Ｄ的负极 ， 由于二极管的单向导电性 ， 在其正极就有负 极ｆ 生的直流高压输出。为了减小直流电压的脉动 ， 在被试品 Ｃ 上并联 稳压电容器 Ｃ ， 电容值一般不小于 ０ ． １ 微法， 对于电容量较大的被试品 ， 如发电机、 电缆等可以不加稳压电容 。当直流高压的脉动足够消失 ， 其 电压的峰值 、 有效值和平均值是很近似的， 可用高静 电电压表 Ｖ 来测 量。泄露电流用串接在被试品 Ｃ 高压端的微安表测量。这种接线的特 点是微安表处于高压端 ，对地绝缘 ，因此不受高压对地杂散电流的影 响， 测量 的泄漏电流比较准确。 但微安表及从微安表至被试品的引线应
一
Ｃ
Ｖ。 一 低压电压表・Ｖ。 一高压静电电压衰， Ｒ－保 护电暇Ｊ ＢＩ ， －ｌ ａ 辆翻压器， Ａ 一做安衰
图 １微安接在高压侧的试验原理接线
表及引线加了屏蔽 ， 基本上能消除杂散电流的影响。 试验回路 中其他设 备的接地线应接至试验变压器的低压端 ，使这些设备的泄漏 电流不经 ２直流高压 电源的获得 从而提高了测量的准确度 。 前述 的简单整流电路 中，最大支流输出只能接近验变压器的峰 过微安表 ， ４ 注意 事项 值 电压 ｕ ， 欲获得更高 的直流电压 ， 常用倍压整流来实现。 输出电压 ４ ． １ 高压 回路限流电阻的选择原则 ： 应将短路电流限制在二极管短 接近试验变压器高压侧峰值高压的两倍 ， 适合于一端接地 的被试品。 又不致造成过大的压降 ， 并能保证过流机电器可 这种线路要求高压试验变压器 Ｂ ｓ 高压绕组 的两个引出端对地绝缘 ， 时容许电流的范围内 ， 靠动作。当被试品击穿时， 过流继电器应在 Ｏ ． ０ ２ ｓ 内切断电源。 个端头对地能承受试验变压器的最大峰值 电压 ｕ ， 另一个端头对 ４ ． ２ 二极管工作 电压的选择 ， 在上述半波整流线路中， 最高试验电压 地承受 ２ ｕ 一。 不得超过其额定值的—半。 ３ 直流 电压和 泄漏 电流 的测量 ４ ． ３ 微安表接于高压侧时 ， 绝缘支柱应牢固可靠 、 防止摇摆倒塌。 ３ ． １ 直流电压的波形和脉动电压的测量。 如果被试品及承受直流高 ４ ４试验设备的布置要紧凑 、 连接线要短 ， 宜用屏蔽导线 ； 既要安全 压的各部分都不产生泄漏 ， 则被试品将被充电到电源电压的峰值。 事实 对地要有足够的距离， 接地线应牢固可靠。 上， 泄漏电流总是存在的。因此 ， 存在着充放电的过程 ， 在ｔ 这段时间 又便于操作； ４ ＿ ５ 应将被试品表面擦拭干净 ， 并加屏蔽 ， 以消除被试品表面脏污带 内， 变压器通过高压二极管向电容 Ｃ充电； 在ｔ ２ 这段时间内， 电容 Ｃ经 负载 电阻 Ｒ放 电， 使电容器 Ｃ上的电压达不到试验变压器电压的峰值 ， 来的测量误差。 ４ ． ６ 能分相试的被试品应分相试验 ， 非试验相应短路接地。 也不能保挣 叵定 ， 而只能达到充电与放电相平衡的稳定状态 ， 此时的直 ４ ． ７ 试验电容量小的被试品应加稳压电容。 流电压在平均值 ｕ 的上下波动。 ４ ． ８ 试验结束后 ， 应对被试品进行充分放电 ， 最好通过电阻放电。 ３ ． ２ 直流高压的测量 ４ ． ９ 试验必须符合电气安全规程 的要求 ， 试验中使用的绝缘工具必 ３ ． ２ ． １ 高电阻串联微安表测量 。 电压测量原理 ： 被测直流电压加在高 值 电阻 Ｒ上 ， 则 Ｒ中便有电流产生于 Ｒ串联 的微安表 的指示 ， 即为在 须经试验合格。 ５异常情况的分析 该电压下流过 Ｒ的平均值电流。因此 ， 可根据微安表指示的电流值， 来 ５ ． １ 从微安表反应出来 的现象 表示被测直流电压的数值。 这种测量电压的方法 ， 是将微安表的电流刻 ５ ． １ ． １ 指针来 回摆动。可能有交流分量通过微安表 ， 读数取平均值 ， 变直接换成相应的电压刻度；或事先校验出直流电压与微安数的关系 ｊ 则应检查微安表保护回路 ， 或加大滤波 电容 Ｃ ， 必要时改变 曲线 ， 使用时由微安表的数值 ， 在这条曲线上查 出相应 的电压值。３ ． ２ ． ２ 若无法读数 ， ． １ ． ２ 指针周期性的摆动。可能是被试品绝缘不良， 产生周期 在试验变压器低压侧测量。 当试验电源为正弦波时， 可根据试验变压器 滤波方式。５ 应查明原 因， 并加以消除。５ ． １ － ３ 指针突然冲击。向减小方向， 可 的变 比， 将低压侧电压的有效值折算到高压侧的有效值 ， 然后将其有效 性放 电， 值乘 ￣ ／ ｉ ， 即为被测 的直流电压值 。 这种计算方法 ， 只有当被试品的泄 能是电源回路引起 ； 向增大方向， 可能是试验 回路或试品出现 闪络 ， 或 生 放电引起 。 ５ ． １ ４指针所指数值随时间变化。若逐渐下降， 可 漏电流很小 ， 在保护电阻上产生的压降可以忽略不计 ， 才可以认 为， 被 内部断续 『 能是充电电流减小或被试品表面绝缘电阻上升引起 ； 若逐渐上升 ， 可能 试品上所力 １ １ 的电压， 就是试验变压器高压侧输 出电压的峰值 。 ３ ． ３泄漏电流的测量 。用直流微安表测量被试品的泄漏电流时 ， 要 是被试品绝缘化引起。 ５ ． ２ 从泄漏电流数值 Ｅ 反应出来的情况 使测量安全可靠， 除需要对微安表进行保护外 ， 还应消除杂散 电流的影 响。 ５ ． ２ ． １ 泄漏 电流过大。应先检查试验回路各设备状况和屏蔽是否 良 在排除外因之后 ， 才能对被试品做出正确的结论 。５ ． ２ ． ２ 泄漏电流过 ３ ． ３ ． １ 微安表的保护。 如前所述 ， 严格说来， 试验电压总是脉动的。 脉 好 ， 微安表保护部分有无分流与断线。 动成分加在被试品上 ， 就有交流分量通过微安表 ， 因而使微安表指针摆 小 。应检查接线是否正确， 参 考文 献 动， 难于读数 ， 甚至使微安表过热烧坏。试验过程中， 被试品放电或击穿 １ １ 吴登科． 直流泄露电流及直流耐压试验叨． 农业与技术， ２ ０ ０ ５ （ １ ） ． 都有不能容许的脉冲电流流经微安表， 因此需对外安表加以保护。３ ． ３ ． ２ 『 ２ １ 孙和义， 赵学增 ， 代礼周 ， 赵学涛． 高压电气设备泄露 电流检测传 感器 消除杂散电流对测量的影响。 在试验 中除被试 品的体积泄漏 电流之外 ， 『 尔滨工业大学学报 ， ２ ０ ０ １ （ ５ ） ． 还有其他电流流过微安表而造 ！ ｌ 鱼误差 ， 这些电流称为杂散电流。 消 的研究Ⅱ ３ 】 王芳． 改进氧化锌避雷器试验方法的探讨叨． 山西师范大学学报（ 自然 除杂散电流是提高试验准确的关键。 根据被试品的情况 ， 尽量选择能反 ［ ， ２ ０ １ １ （ ｓ １ 映被试品本身泄漏电流的试验接线。这种接线由于对处于高压的微安 科学版）
直流耐压及泄漏电流试验
直流耐压及泄漏电流试验的结果判断如何对直流耐压及泄漏电流试验的结果进行判断？直流耐压及泄漏电流试验是用来检查设备的绝缘缺陷的试验。
当试验电压加至规定电压值时，保持规定的时间后，如试品无破坏性放电，微安表指针没有突然向增大方向摆动，则可以认为直流耐压试验合格。
泄漏电流的数值不仅和绝缘的性质、状态有关，而且和绝缘的结构、设备的容量、环境温度、湿度，设备的脏污程度等有关。
因此不能仅从泄漏电流绝对值的大小来泛泛地判断绝缘是否良好，重要的是观察其温度特性、时间特性、电压特性以及与历年试验结果比较；与同型号设备互相比较；同一设备相间比较来进行综合判断。
当出现下列情况时，应引起注意。
（1）泄漏电流过大或过小均属不正常现象。
电流过大应检查试验回路设备状况和屏蔽是否良好，消除客观因素的影响；电流过小则应先检查接线是否正确，微安表回路是否正常。
（2）测试中若发生微安表指针来回摆动，摆动幅度比较小，则可能有交流分量流过，应检查微安表的保护回路和滤波电容，若指针发生周期性摆动，幅度比较大，则可能试品绝缘不良，发生周期性放电，应查明原因。
（3）若试验过程中，指针向减小方向摆动，可能电源不稳引起波动；若指针向增大方向突然摆动，则可能是被试品或试验回路闪络。
（4）若读数随时间逐渐上升，则可能是绝缘老化。
用万用表确定火线通常确定220V市电中哪根是火线，可以用测电笔测试，也可以用万用表测量。
选择交流500V(或250V)挡；用手抓住任意一根表笔的金属部分，将另一根表笔插入市电插座，如果表针无指示，此线即为零线。
如果表针有指示(约为150V)，此线即为火线。
用此法测量时，电压挡的内阻极大，绝对安全，但测量前一定要注意万用表的挡级是否正确，防止误置挡级而触电。
如果用数字式万用表测量，无数字显示即为零线；有数字显示即为火线。
此方法同样适用于检查各类电器表面是否漏电。
与温度、湿度有关的电气设备试验注意事项哪些电气设备试验与温度、湿度有关？试验时应注意什么？与温度、湿度有关的电气设备试验有：测量直流电阻，测量绝缘电阻，测量介质损失正切值，测量泄漏电流。
电缆直流耐压试验及泄漏电流的测试
电缆直流耐压试验及泄漏电流的测试
直流耐压试验也是测试其绝缘能力的，可进一步发现局部缺陷，泄漏电流对于判断电缆的质量是非常重要的指标。
主要试验设备有升压试验变压器、整流装置、球隙装置、静电电压表等。
试验注意事项有以下几点：
1）升压速度应平稳，不宜太快，一般不得大于1kV/s。
以免升压太快时充电电流过大烧坏设备，或在升压过程中就可能将有缺陷的电缆击穿，必须注意这种情况发生时立刻将调压变压器恢复到零位。
2）在升压过程中，于0.25、0.5、0.75、1.0倍试验电压下各停留1min读取泄漏电流。
当加到额定试验电压时，应读取1、2、3、4、5min时的泄漏电阻值。
3）耐压试验时，按升压速度达到规定试验电压值后，按标准规定保持一定时间，然后迅速地加以放电。
放电时必须先经过限流电阻接地放电几分钟，然后再直接接地。
放电必须有足够长的时间，以保证安全，试验若不继续进行，则保持接地状态。
4）试验中，一般将导电线芯接负极性。
测量泄漏电流的微安表可以接在低压端，也可以接在高压端。
当接在低压端时，必须测量在试验电压下，不连接被试电缆时的杂散电流，然后将接有被试电缆的泄漏电流减去这个数值。
当接在高压端时，微安表的操作必须使用绝缘棒。
为了避免高压引线的电晕电流引入微安表而影响泄漏
电流的真正值，高压引线要加以屏蔽。
为了保护微安表不致因泄漏电流忽然增大发生撞针或烧坏情况，最好装置放电管及并联短路闸刀。
发电机定子直流耐压试验和泄漏电流试验的区别
发电机定子直流耐压试验和泄漏电流试验的区别电机的耐压和绝缘试验是质量及保证电机能长期稳定工作的重要指标，而这其中必不可少的必然是直流高压发生器（又称直高发）了，而华天电力专业电测领域多年旗下产品品质一流，其中直高发更是领先于同行业，欢迎客户前来咨询，接下来为大家分享发电机定子直流耐压试验和泄漏电流试验的区别。
一、试验电压为电机额定电压的3倍。
二、试验电压按每级0.5倍额定电压分阶段升高，每阶段停留1MIN，并记录泄漏电流;在规定的试验电压下，泄漏电流应符合下列规定:1.各相泄漏电流的差别不应大于最小值的50%，当最大泄漏电流在20μA以下，各相间差值与出厂试验值比较不应有明显差别;2.泄漏电流不应随时间延长而增大; 当不符合上述规定之一时，应找出原因，并将其消除。
3.泄漏电流随电压不成比例地显著增长时，应及时分析。
三、氢冷电机必须在充氢前或排氢后且含氢量在3%以下时进行试验，严禁在置换氢过程中进行试验。
四、水内冷电机试验时，宜采用低压屏蔽法在原《电气设备预防性试验规程》中，只规定了"直流耐压并测量泄漏电流"；在1996的新版本中,该项描述为“定子绕组泄漏电流和直流耐压试验”，将"泄漏电流"单独列出并提前，是为了突出测量泄漏电流对判断发电机绝缘状况的重要性。
泄漏电流和直流耐压的试验接线和测量方法是一致的，所加的电压也一样。
但两者侧重考核的目的不一样。
直流耐压主要考核发电机的绝缘强度如绝缘有无气隙或损伤等；而泄漏电流主要是反应线棒绝缘的整体有无受潮，有无劣化，也能反应线棒端部表面的洁净情况，通过泄漏电流的变化能更准确予以判断。
（1）试验接线为了测量准确，若现场条件具备，最好选择微安表接在试验变压器二次侧非接地端的接线，如图8一4所示。
图8-4发电机定子绕组（主）绝缘的直流泄漏电流试验及直流耐压试验接线S一电源开关；AV一高压器；T一试验变压器；V一硅整流二极管；PV一静电电压表；PA一微安表；CS一发电机定子三相绕组。
直流高压发生器进行耐压试验分析处理
直流高压发生器进行耐压试验分析处理直流高压发生器进行直流泄漏试验时的注意事项，以及在进行直流耐压泄漏电试验时，对于反应泄漏电流情况的微安表异常情况的分析及处理方法。
注意，试验前需检查试验设备及试品接地情况，试验完毕后，先将直流高压发生器电压退回零位，切断电源输入，然后使用放电棒将被试品经电阻进行充分的放电，放电时间不得少于2分钟。
根据被试品放电火花的大小，也可初步了解其绝缘的状况。
1、若微安表接在高压侧，则支持微安表的绝缘支架要牢靠，以防操作时发生摇摆和掉落。
2、微安表是精密表计，其过载能力很小，为了防止微安表损坏，应按直流高压发生器说明书所示接线图，设置专门的保护电路。
3、直流高压发生器与被试品连接的试验用导线应尽量短些，且对地和设备外壳及其他接地部分应有足够的绝缘距离，以减小杂散电流。
4、为保护微安表，在升压过程中应合上微安表短路开关，读数时再打开短路开关。
5、直流高压发生器升压速度应均匀、缓慢。
6、对能分相的设备，必须进行分相试验，以便比较各相试验结果。
7、直流高压发生器耐压试验中出现闪络、击穿等异常情况时，应立即降压、切断电源，查明原因，待处理好后再继续进行试验。
直流高压发生器耐压试验中微安表指示异常的分析及处理如下：1)微安表指针抖动，这可能是微安表有交流分量流过。
若不影响读数，可取平均值;若影响读数，应检查微安表保护装置或加大滤波电容。
2)微安表指针突然摆动：若向小的方向摆动，多是电源电压突然下降(如电网突然人大负载时，即发生此情况);若向大的方向摆动，多是试验回路或被试品内有断续放电或闪络发生。
3)微安表指针周期性摆动：这可能是试验回路存在反充电或因被试品绝缘内存在周期性放电。
4)微安表指针指示值过大：应先检查直流高压发生器及各部分试验接线是否正确，屏蔽是否完好，再检查被试品是否有异常，以免发生误判断。
5)微安表指针指示值过小：应先检查接线是否正确，再检查微安表有无分流。
电力电缆直流泄漏电流和直流耐压
电力电缆直流泄漏电流和直流耐压试验方法泄漏电流试验和直流耐压试验可以同时进行。
测量泄漏电流所加直流电压较低，而直流耐压所加电压较高，泄漏电流试验可以先发现绝缘劣化、受潮。
而直流耐压检查安装质量、接头、机械损伤及电缆本身的缺陷都比较有效。
在实际工作中，两者的试验设备、仪器、一般、试验接线基本上是相同的，故两个试验项目可以同时进行试验。
一、试验目的测量泄漏电流的目的是要观察每阶段电压下，电流随时间的下降情况，以及电流随电压逐阶段升高的增长情况。
绝缘良好的电缆，每当电压刚升至一个阶段，由于电缆电容性较大，电容充电，电流急剧上升，随时间延长而逐步下降，到1min读取泄漏电流时，仅为开始读数的10%~20%左右。
例如电缆存在某些缺陷，主要表现为电流在电压分阶段停留时几乎不随时间而下降，甚至可能增大，或者是在电压上升时，泄漏电流不成比例地急剧上升，这就说明电缆缺陷比较严重。
由于直流试验设备容量小，质量小，携带方便，便于现场使用，更适合于油纸绝缘的电缆做试验。
同时直流试验高压输出是负极性，如电缆绝缘中含有水分存在，将会因渗透作用使水分子从表层移相导体，法藏称为贯穿性缺陷，容易发现缺陷。
同时通过直流耐压，由于按电阻分布电压，大部分电压加载于缺陷串联的损坏部分上，所以说直流耐压对某种绝缘电缆来说更容易发现局部缺陷。
二、智力泄漏试验和直流耐压试验的步骤(1)所配备的试验设备根据试验接线图接好试验接线，并有专人认真检查。
当确认无误时，才可正式通电加压，合电源后先查看表计各方面是否正常。
(2)根据电缆充电电流大小，适当调整升压速度，在以2~3kV/s速度测量泄漏电流的电压时，应停留1min后读取泄漏电流，作为耐压前泄漏，并记录数值，然后继续升压到直流耐压的试验，并开始计时。
(3)耐压试验结束，电压降至步骤(2)读取耐压前泄漏电流时电压读取耐压后泄漏电流值。
耐压后泄漏电流不应超过耐压前。
(4)耐压结束应逐步降压，断开电源，并对电缆充分放电，放电时应经过电阻放电，确保安全，然后直接接地，即进行换相工作。
泄漏电流和直流耐压试验..
泄漏电流和直流耐压试验一、泄漏电流由于绝缘电阻测量的局限性，所以在绝缘试验中就出现了测量泄漏电流的项目。
关于泄漏电流的概念在上节中已加以说明。
测量泄漏电流所用的设备要比兆欧表复杂，一般用高压整流设备进行测试。
由于试验电压高，所以就容易暴露绝缘本身的弱点，用微安表直测泄漏电流，这可以做到随时进行监视，灵敏度高。
并且可以用电压和电流、电流和时间的关系曲线来判断绝缘的缺陷。
它属于非破坏性试验。
由于电压是分阶段地加到绝缘物上，便可以对电压进行控制。
当电压增加时，薄弱的绝缘将会出现大的泄漏电流，也就是得到较低的绝缘电阻。
1、泄漏电流的特点测量泄漏电流的原理和测量绝缘电阻的原理本质上是完全相同的，而且能检出缺陷的性质也大致相同。
但由于泄漏电流测量中所用的电源一般均由高压整流设备供给，并用微安表直接读取泄漏电流。
因此，它与绝缘电阻测量相比又有自己的以下特点：（1）试验电压高，并且可随意调节。
测量泄漏电流时是对一定电压等级的被试设备施以相应的试验电压，这个试验电压比兆欧表额定电压高得多，所以容易使绝缘本身的弱点暴露出来。
因为绝缘中的某些缺陷或弱点，只有在较高的电场强度下才能暴露出来。
（2）泄漏电流可由微安表随时监视，灵敏度高，测量重复性也较好。
（3）根据泄漏电流测量值可以换算出绝缘电阻值，而用兆欧表测出的绝缘电阻值则不可换算出泄漏电流值。
因为要换算首先要知道加到被试设备上的电压是多少，兆欧表虽然在铭牌上刻有规定的电压值，但加到被试设备上的实际电压并非一定是此值，而与被试设备绝缘电阻的大小有关。
当被试设备的绝缘电阻很低时，作用到被试设备上的电压也非常低，只有当绝缘电阻趋于无穷大时，作用到被试设备上的电压才接近于铭牌值。
这是因为被试设备绝缘电阻过低时，兆欧表内阻压降使“线路”端子上的电压显著下降。
（4）可以用)u (f i =或)t (f i =的关系曲线并测量吸收比来判断绝缘缺陷。
泄漏电流与加压时间的关系曲线如图1-7所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何对直流高压发生器直流耐压和泄漏电流试验的结果进行判断
直流高压发生器所作的直流耐压及泄漏电流试验是用来检查设备的绝缘缺陷的试验。
武汉中试高测电气有限公司当试验电压加至规定电压值时，保持规定的时间后，如试品无破坏性放电，微安表指针没有突然向增大方向摆动，则可以认为直流耐压试验合格。
泄漏电流的数值不仅和绝缘的性质、状态有关，而且和绝缘的结构、设备的容量、环境温度、湿度，设备的脏污程度等有关。
因此不能仅从泄漏电流绝对值的大小来泛泛地判断绝缘是否良好，重要的是观察其温度特性、时间特性、电压特性以及与历年试验结果比较；与同型号设备互相比较；同一设备相间比较来进行综合判断。
当出现下列情况时，应引起注意。
（1）测试中若发生微安表指针来回摆动，摆动幅度比较小，则可能有交流分量流过，应检查微安表的保护回路和滤波电容，若指针发生周期性摆动，幅度比较大，则可能试品绝缘不良，发生周期性放电，应查明原因。
（2）泄漏电流过大或过小均属不正常现象。
电流过大应检查试验回路设备状况和屏蔽是否良好，消除客观因素的影响；电流过小则应先检查接线是否正确，微安表回路是否正常。
（3）若读数随时间逐渐上升，则可能是绝缘老化。
广泛应用于高压电气设备的直流耐压和泄漏试验，如电力系统避雷器、电力电缆、变压器绕组及发电机的现场试验。
此外还大量应用于安检X光机、医用器械、离子加速器等领域。
（4）若试验过程中，指针向减小方向摆动，可能电源不稳引起波动；若指针向增大方向突然摆动，则可能是被试品或试验回路闪络。
