中考物理电与磁真题汇编(含答案)含解析一、电与磁选择题1．如图所示，是某保密室的防盗报警电路，当有人闯入保密室时会使开关S闭合．下列说法正确的是（）A. 电磁继电器与发电机工作原理相同B. 电磁继电器与电动机工作原理相同C. 电磁铁工作时，上端为S极D. 当有人闯入保密室时，b灯亮【答案】D【解析】【解答】解：AB、电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动工作的，故AB错误；C、根据安培定则可知，电磁铁工作时，上端为N极，故C错误；D、当有人闯入保密室时会使开关S闭合，电磁铁有磁性，吸引衔铁，电灯b所在电路接通，b灯亮，故D正确．故选D．【分析】（1）电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动；（2）根据安培定则判断电磁铁的NS 极；（3）电磁继电器的工作原理，当控制电路接通时，电磁铁有磁性，衔铁被吸下；当控制电路断开时，电磁铁无磁性，衔铁在弹簧的作用下被拉起，结合实际情况进行分析．2．从物理学角度解释诗句，下列说法与物理知识相符的是（）A. “潭清疑水浅”实际上是一种光的反射现象B. “看山恰似走来迎”中描述的“山”在“走”，是以山为参照物C. “花气袭人知骤暧”说明温度越高分子的无规则运动越剧烈D. “臣心一片磁针石，不指南方不肯休”，诗中磁针指向南方的一端是磁针的N极【答案】C【解析】【解答】解：A、“潭清疑水浅”是由于光的折射产生的一种现象，A不符合题意；B、以诗人乘坐的船为参照物，山与船之间的位置发生了变化，山是运动的，所以会感觉到“看山恰似走来迎”，B不符合题意；C、“花气袭人知骤暖”说明温度越高分子无规则运动越剧烈，C符合题意；D、地球本身是一个巨大的磁体，地磁北极在地理南极附近，地磁南极在地理北极附近，小磁针在地磁场的作用下，始终指向南北方向，其中，指南的一端磁针的南（S）极，D不符合题意。
2017中考物理试题分类汇编(85套)专题20-- 电与磁

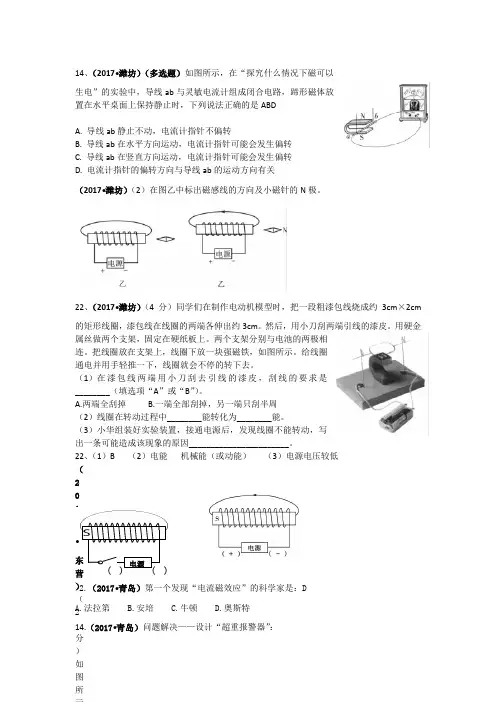

14、（2017•潍坊）（多选题）如图所示，在“探究什么情况下磁可以生电”的实验中，导线ab 与灵敏电流计组成闭合电路，蹄形磁体放置在水平桌面上保持静止时，下列说法正确的是ABDA. 导线ab 静止不动，电流计指针不偏转B. 导线ab 在水平方向运动，电流计指针可能会发生偏转C. 导线ab 在竖直方向运动，电流计指针可能会发生偏转D. 电流计指针的偏转方向与导线ab 的运动方向有关（2017•潍坊）（2）在图乙中标出磁感线的方向及小磁针的N 极。
22、（2017•潍坊）（4分）同学们在制作电动机模型时，把一段粗漆包线烧成约3cm ×2cm 的矩形线圈，漆包线在线圈的两端各伸出约3cm 。
然后，用小刀刮两端引线的漆皮。
用硬金属丝做两个支架，固定在硬纸板上。
两个支架分别与电池的两极相连。
把线圈放在支架上，线圈下放一块强磁铁，如图所示。
给线圈通电并用手轻推一下，线圈就会不停的转下去。
（1）在漆包线两端用小刀刮去引线的漆皮，刮线的要求是________（填选项“A ”或“B ”）。
A.两端全刮掉B.一端全部刮掉，另一端只刮半周（2）线圈在转动过程中________能转化为________能。
（3）小华组装好实验装置，接通电源后，发现线圈不能转动，写出一条可能造成该现象的原因_______________________。
22、（1）B （2）电能 机械能（或动能） （3）电源电压较低19．（2017•东营）（2 分）如图所示，请在图中标出电源的“+”、“ -”极，并用箭头标出磁感线的方向。
2.（2017•青岛）第一个发现“电流磁效应”的科学家是：D电源 ( ) ()A.法拉第B.安培C.牛顿D.奥斯特14.（2017•青岛）问题解决——设计“超重报警器”：小雨想利用电磁继电器自制一种“超重报警器”。
要求：当物重达到150N时，电铃响报警，反之绿灯亮显示正常。
他找来以下器材：电磁继电器（部分电路已接好），轻质硬刻度尺、电铃、绿灯、滑轮各一个，线绳和导线若干，一根轻质硬弹簧，一端已经固定，另一端连接触点P，弹簧的最大伸长量与触点P、M之间的距离相等，弹簧能承受的最大拉力为50N。
103套2017中考物理分类汇编20电与磁
2017中考物理分类汇编20电与磁9．（2017?泰州）无线充电技术应用了特斯拉线圈，如图，用一不通电的LED灯靠近正在通电的特斯拉线圈时，LED灯发光了，灯被点亮的现象可以用我们学过的哪一知识来解释（）A．电流的磁效应B．磁场对电流的作用C．安培定则D．电磁感应【考点】CP：电磁感应．【分析】灯被点亮，说明通过灯泡是有电流的，再根据电磁感应现象的定义分析．【解答】解：用一不通电的LED灯靠近正在通电的特斯拉线圈时，LED 灯发光了，这说明灯泡中产生了电流，故该现象为电磁感应现象．故选：D．28．（2017?泰州）（1）如图甲是奥斯特实验装置，接通电路后，观察到小磁针偏转，此现象说明了通电导体周围存在磁场；断开开关，小磁针在地磁场的作用喜爱又恢复到原来的位置，改变直导线中电流方向，小磁针的偏转方向发生了改变，说明了磁场方向与电流方向有关．（2）探究通电螺线管外部磁场分布的实验中，在嵌入螺线管的玻璃板上均匀撒些细铁屑，通电后轻敲（填写操作方法）玻璃板，细铁屑的排列如图乙所示，由此可以判断，通电螺线管外部的磁场分布与条形磁铁周围的磁场分布是相似的，将小磁针放在通电螺线管外部，小磁针静止时N（N/S）极的指向就是该点处磁场的方向．【考点】C9：通电直导线周围的磁场；CA：通电螺线管的磁场．【分析】（1）①奥斯特实验通过小磁针偏转说明了通电导体周围存在磁场；②小磁针在地磁场的作用下指示南北；③当电流方向改变时，产生的磁场方向也改变，所以小磁针的偏转方向也改变；（2）①周围铁屑会被磁化，但由于其与纸板的摩擦力太大，它不能自己转动，因此实验中轻敲玻璃板；②通电螺线管的磁场分布与条形磁体相似；根据改变螺线管中的电流方向，发现小磁针转动，南北所指方向发生了改变可得出结论．③小磁针静止时N极的指向就是该点处磁场的方向．【解答】解：（1）①这是著名的奥斯特实验，实验中，开关闭合时，小磁针发生偏转，说明通电导体周围存在着磁场；②断开开关，小磁针在地磁场的作用下又恢复到原来的位置；③改变电流方向，小磁针的方向也发生了偏转，说明了产生的磁场方向也改变，即表明了通电导体周围的磁场方向与电流方向有关；（2）①由于周围铁屑会被磁化，但由于其与纸板的摩擦力太大，它不能自己转动，因此实验中轻敲玻璃板的目的是减小铁屑与玻璃板的摩擦，使铁屑受到磁场的作用力而有规律地排列．②由以上实验探究的结果是：通电螺线管外部磁场与条形磁体相似；改变螺线管中的电流方向，发现小磁针转动，南北所指方向发生了改变，可知通电螺线管外部磁场方向与螺线管中的电流方向有关．③将小磁针放在通电螺线管外部，小磁针静止时N极的指向就是该点处磁场的方向故答案为：（1）通电导体周围存在磁场；地磁场；磁场方向与电流方向有关；（2）轻敲；条形磁铁；N．12.（2017?湘潭）如图所示的鞋，内部安装了磁铁和线圈，当人走动时，线圈能产生感应电流．以下设备与这种鞋工作原理相同的是（）A．电风扇B．洗衣机C．电动机D．发电机【考点】电磁感应．【专题】应用题；电动机、磁生电．【分析】电磁感应现象是闭合电路的一部分导体在磁场中切割磁感线运动时，导体中会有感应电流产生，把机械能转化为电能；据此分析其工作原理和能量转化形式．【解答】解：由题意可知，人在行走时，人体带动磁铁运动，磁铁产生的磁场通过线圈，从而产生感应电流，所以“发电鞋”是利用电磁感应原理制成的；在电磁感应现象中，消耗了机械能，得到电能，因此，发电鞋工作时将机械能转化为电能，与发电机的原理相同；故D正确．故选D．【点评】本题主要考查了电磁感应原理的应用，明确“发电鞋”的工作原理是解答此题的关键．1.（2017?湘潭）发现电流周围存在磁场的科学家是（）A．牛顿B．安培C．焦耳D．奥斯特【考点】通电直导线周围的磁场．【专题】应用题；磁现象、电生磁．【分析】根据物理学史知识、物理学家对物理学的主要贡献，分析解答此题．【解答】解：A、牛顿在力学中的贡献非常大，其发现并总结了牛顿第一运动定律，故A不符合题意；B、安培发现了安培定则，故B不符合题意；C、焦耳发现了焦耳定律，故C不符合题意；D、1820年，丹麦物理学家奥斯特发现了电流的磁效应，发现电流周围存在磁场，故D符合题意．故选D．【点评】多了解物理学史对培养我们学习物理的兴趣是有帮助的，所以考试中也时有涉及，在学习中应注意．22.（2017?百色）在图10中用笔画线表示导线把电路元件连接起来，要求L1和L2并联，滑动变阻器控制两只灯泡的亮度。
中考物理真题汇编电和磁
中考物理真题汇编电和磁一、选择题1.以下列图中是研究发电机原理的是（）A. B. C. D.【答案】 A【解析】发电机的工作原理是电磁感觉现象；A、图中没有电源，是电磁感觉现象，电磁感觉现象是发电机的工作原理， A 符合题意；B、图示是奥斯特实验，是电流的磁效应实验，不是发电机的工作原理， B 不符合题意；C、图中有电源，是通电导线在磁场中碰到力而运动的实验，是电动机的工作原理，不是发电机的工作原理， C 不符合题意；D、图示是研究电磁铁磁性强弱的实验，它的原理是电流的磁效应， D 不符合题意。
故答案为： A。
【解析】发电机的工作原理是电磁感觉原理，演示图中没有电源.2.“发电鞋”是一种新式科研产品，其内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈中就产生了感觉电流，“发电鞋”的工作原理 ( )。
A. 电磁感觉B.电流的磁效应C.电流的热效应D.磁场对电流的作用【答案】 A【解析】“发电鞋”内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈做切割磁感线运动，线圈中就产生了感觉电流，所以“发电鞋”的工作原理是电磁感觉现象。
故答案为： A。
【解析】闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感觉电流，这一现象叫电磁感觉现象。
3.手机无线充电方便了人们的生活，其中电磁感觉无线充电是应用最多的无线充电方案。
以下列图，它的原理是送电线圈经过必然频率的交流电，线圈的周围形成交变的磁场，经过电磁感觉在受电线圈中产生一定的感觉电流，从而将能量从发射端转移到接收端。
以下选项中和受电线圈工作原理相同的是（）A.扬声器B..电磁继电器C..动圈式话筒D..电动机【答案】 C【解析】A、扬声器是利用通电导体在磁场中受力运动的原理工作的， A 不符合题意；B、电磁继电器利用的是电流的磁效应， B 不符合题意；C、动圈式话筒是利用电磁感觉原理将声音信号转变为电信号的装置， C 符合题意；D、电动机利用通电导体在磁场中受力运动的原理工作的， D 不符合题意。
2017年中考试题汇编 20电和磁
2017年中考试题汇编——电与磁一．选择题1．（2017河北，2，2分）如图所示，甲、乙、丙、丁是四幅实验图，下列说法正确的是（）A．甲实验说明同名磁极相互吸引，异名磁极相互排斥B．乙实验说明闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就产生电流C．丙实验说明利用磁场可以产生电流D．丁实验说明机械能可以转化为电能【答案】B【解析】解：A、两磁铁悬挂起来，当同名磁极相对时，相互排斥；当异名磁极相对时，相互吸引，故A不正确；B、导线与灵敏电流计相连，闭合电路时，当导体在磁场中做切割磁感线的运动时，灵敏电流计发生偏转，说明了电磁感线现象，故B正确；C、导线内通以电流后，放在其周围的小磁针会发生偏转，说明通电导线周围存在磁场，故C不正确；D、导体棒与电源相连，当通以电流时由于受磁场力的作用，导体棒会发生运动，故说明通电导体在磁场中受磁场力的作用，是电能转化为机械能，故D不正确．故选B．【考点】电磁感应；磁极间的相互作用；通电直导线周围的磁场；磁场对通电导线的作用．2．（2017内蒙古，6，2分）在科学研究的道路上经常会出现令人惋惜的遗憾．例如1825年曰内瓦年轻物理学家科拉顿一个人在研究电磁现象时，其类似的实验装置如图甲所示，示意图如图乙．为避免磁铁的磁场对小磁针的作用，把实验装置放在两个房间，在右边房间里把磁铁反复插入线圈，然后科拉顿跑到左边房间里观察，结果没有看到小磁针偏转．下列说法中正确的（）A．该实验过程中没有发生电磁感应现象B．通电导线周围产生磁场的现象叫电磁感应现象C．科拉顿没看到小磁针偏转，是因为线圈中没有产生电流，所以看不到小磁针偏转D．科拉顿没看到小磁针偏转，是因为当他切割完磁感线再跑到另一个房间时，线圈中产生的电流已经消失，所以小磁针也停止偏转【答案】D【解析】解：A、将磁铁放线圈的过程中，由于线圈切割磁感线而产生了电磁感应现象，故A错误；B、通电导线周围产生磁场的现象叫电流的磁效应，故B错误；CD、将磁铁放线圈的过程中，由于线圈切割磁感线而产生了电磁感应现象从而可以在电路中产生电流；因电流周围存在磁场，故小磁针会发生转动，但当他切割完磁感线再跑到另一个房间时，线圈中产生的电流已经消失，所以小磁针也停止偏转，故C错误，D正确．故选D．【考点】电磁感应．3．（2017山东青岛，2，2分）第一个发现“电流磁效应”的科学家是（）A．法拉第B．安培 C．牛顿 D．奥斯特【答案】D【解析】解：A、法拉第发现了磁生电，即电磁感应，故A不符合题意；B、安培研究了电流的磁场的判断方法：安培定则，故B不符合题意；C、牛顿建立了三大力学定律和发现了万有引力，故C不符合题意；D、奥斯特发现了通电导体周围存在磁场，是第一个发现电流磁效应的科学家，故D符合题意．故选D．【考点】电流的热效应、化学效应和磁效应．4．（2017湖北武汉，9，3分）如图所示，在“探究什么情况下磁可以生电”的实验中，保持磁体不动，下列现象描述正确的是（）A．导线ab竖直向上运动时，电流表指针会偏转B．导线ab竖直向下运动时，电流表指针会偏转C．导线ab从图中所示位置斜向上运动时，电流表指针不会偏转D．导线ab分别水平向右和水平向左运动时，电流表指针偏转的方向相反【答案】D【解析】解：A、导线ab竖直向上运动，即平行于磁感线运动，所以不能产生感应电流，电流表指针不会偏转，故A错误；B、导线ab竖直向下运动，即平行于磁感线运动，所以不能产生感应电流，电流表指针不会偏转，故B错误；C、导线ab从图中所示位置斜向上运动，此时导线ab做切割磁感线运动，所以在电路中会有感应电流，电流表指针会偏转，故C错误；D、导线ab分别水平向右和水平向左运动时，即在磁场方向不变的情况下，改变导体的运动方向，感应电流的方向会改变，则电流表指针偏转的方向相反，故D正确．故选D．【考点】产生感应电流的条件．5．（2017重庆b卷，6，2分）如图与电有关的设备中，下列说法正确的是（）A．甲图中的电能表是用于测量用电器电功率的仪表B．乙图中三角插头的其中一个脚与用电器金属外壳连接C．丙图中无人机的电动机在工作时将机械能转化为电能D．丁图中POS机检测头利用的电磁感应原理是安培首先发现的【答案】B【解析】解：A、甲图中电能表是测量电路消耗电能的仪表，故A错误；B、乙图中三脚插头的接地脚应与用电器的金属外壳相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生，故B正确；C、丙图中无人机的电动机工作时将电能转化成机械能，故C错误；D、丁图中将带有磁条的银行卡在pos机中的线圈中刷一下，pos机便通过产生的电流读出银行卡的信息，利用了电磁感应原理，法拉第最先发现了电磁感应现象，故D错误．故选B．【考点】电功的测量；直流电动机的原理；发电机的构造和原理；插座的构造与工作方式．6．（2017山东青岛，6，2分）下列作图中，正确的是（）A．通电螺线管的极性B．磁极间的磁感线C．动力F1的力臂D．上浮小球受到的力【答案】D【解析】解：A、由图可知，电流从左端流入，右端流出，利用安培定则可知，电磁铁的左端应为N极，右端为S极，故A错误；B、在磁体外部，磁感线的特点是由N极指向S极，故B错误；C、力臂应该是从支点到力的作用线（力F所在直线）的垂直距离，如下图所示，故C错误；D、由物体的浮沉条件可知，上浮的小球受到的浮力大于重力，故D正确．故D．【考点】通电螺线管的磁场；力臂的画法；物体的浮沉条件及其应用；磁感线及其特点．7．（2017浙江嘉兴，6，3分）如图是奥斯特实验的示意图，有关分析正确的是（）A．通电导线周围磁场方向由小磁针的指向决定B．发生偏转的小磁针对通电导线有力的作用C．移去小磁针后的通电导线周围不存在磁场D．通电导线周围的磁场方向与电流方向无关【答案】B【解析】解：AD、通电导线周围磁场方向由电流的方向决定的，故AD错误；B、当将通电导体放在小磁针上方时，小磁针会发生偏转，说明了小磁针受到了力的作用，改变了运动状态，故B正确；C、该磁场与小磁针的有无无关，故移走小磁针后，该结论仍成立，故C错误；故选B．【考点】通电直导线周围的磁场．8．（2017山东滨州，12，3分）对下列四幅图的表述正确的是（）A．图中，闭合开关，小磁针静止时N极指向右侧B．图中，闭合开关，滑动变阻器滑片P向右侧滑动时，弹簧测力计的示数变小C．如图是发电机的工作原理图D．如图是电动机的工作原理图【答案】A【解析】解：A、由安培定则可知，螺线管的右端为N极，左端为S极，磁感线是从N极出来回到S极的，故小磁针的右端为N极，故A正确；B、图中，闭合开关，滑动变阻器滑片P向右侧滑动时，滑动变阻器电阻减小，电流变大，电磁铁磁性变强，由于不知电流的方向，无法判定螺线管的极性，故无法判定测力计的示数变化，故B 错误；C、图中有电源，若闭合开关，磁场中的金属棒会受力运动，即说明通电导线在磁场中受力的作用，即电动机的原理图，故C错误；D、图中没有电源，闭合开关后，当金属棒ab做切割磁感线运动时，电路中就会产生感应电流，故是发电机的原理图，故D错误．故选A．【考点】通电螺线管的磁场；磁极间的相互作用；影响电磁铁磁性强弱的因素；直流电动机的原理；发电机的构造和原理．9．（2017重庆5.3）关于如图所示的电和磁知识，下列描述错误的是（）A．电动机是利用通电导体在磁场中受到力的作用来工作的B．有金属外壳的家用电器外壳不接地会有安全患C．梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性D．磁悬浮列车是利用电流的磁效应来工作的【答案】C【解析】解：A、电动机是利用通电导体在磁场中受到力的作用来工作的，故A正确；B、有金属外壳的家用电器使用的三孔插座，避免金属外壳带电接触后发生触电事故，故B正确；C、塑料梳子和头发摩擦，塑料梳子因摩擦而带电，吸引碎纸屑；属于摩擦起电现象；故C错误；D、磁悬浮列车是利用电流的磁效应来工作的，故D正确．故选C．【考点】磁场对通电导线的作用；磁极间的相互作用；物体带电现象；安全用电原则．10．（2017山东德州，10，3分）如图为实验室常用电流表内部构造图．多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连．当线圈中有电流通过时，它受力转动带动指针偏转，便可显出电流的大小．图中与这一过程工作原理相同的是（）A．B． C．D．【答案】C【解析】解：通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，其转动的幅度越大．因此可以利用电流表指针的转动幅度来体现电路中电流的大小．A、图中为奥斯特实验装置，是利用电流的磁效应制成的，与电流表的制成原理无关，故A错误．B、图中为发电机的原理图，是利用电磁感应现象制成的，与电流表的制成原理无关．故B错误．C、图中为电动机的原理图，是利用通电线圈在磁场中受力而转动的理论制成的．故C正确；D、图中电磁铁是利用电流的磁效应制成的，与电流表的制成原理无关．故D错误．故选C．【考点】直流电动机的原理．11．（2017四川宜宾，5，2分）央视2套有一档节目“是真的吗？”曾经播出过一个小实验，如图所示：上、下两个磁铁的磁力能把铁钉、电池和下面的磁铁吊起来，再用导线与上下两个磁铁接触构成闭合电路，这是电池和下面的磁铁一起旋转起来，这表明（）A．通电导线在磁场中受力 B．磁能生电C．通电导体周围存在磁场 D．地球周围存在磁场【答案】A【解析】解：题中有电源，构成闭合回路，电路中有电流，导体在磁场中受到力的作用而转动，故A正确．故选A．【考点】磁场对通电导线的作用．12．（2017浙江湖州，4，3分）在科学学习中，当我们需要研究看不见的现象或不易测量的科学量时，就必须设法寻找由该对象产生的各种可见的效应，由此来判定对该对象的存在、大小等情况，这种研究方法称为转换法．下列研究方法不属于转换法的是（）A．通过CO2分子模型认识CO2分子结构B．通过小树弯曲认识力的存在C．用小磁针确定磁体周围是否存在磁场D．用电磁铁吸引大头针的多少判断电磁铁磁性强弱【答案】A【解析】解：A、通过CO2分子模型认识CO2分子结构采用的是模型法，故A符合题意；B、小树弯曲说明小树受到了力的作用，方便认识力的存在，属于转换法，故B不符合题意；C、用小磁针的偏转来表示磁体周围是否存在磁场，利用的是转换法，故C不符合题意；D、电磁铁吸引的大头针的个数越多，磁性越强，用的是转换法，故D不符合题意．故选A．【考点】物理学方法．13．（2017山西，8，3分）小明在一块有机玻璃板上安装了一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后轻敲玻璃板，铁屑的排列如图所示．下列说法正确的是（）A．图中P、Q两点相比，P点处的磁场较强B．若只改变螺线管中的电流方向，P、Q两点处的磁场会减弱C．若只改变螺线管中的电流方向，P、Q两点处的磁场方向会改变D．若只增大螺线管中的电流，P、Q两点处的磁场方向会改变【答案】C【解析】解：A、由图可以看出通电螺线管的磁场和条形磁体的磁场一样，并且可以看到Q点铁屑的分布比P点密集，由此可以确定Q点的磁场比P点强，故A错误；BC、只改变电流方向，则磁场方向发生改变，但通电螺线管的磁场强弱不变，故B错误，C正确；D、只增大螺线管中的电流，则磁场的强弱发生改变，但磁场方向不变，故D错误．故选C．【考点】通电螺线管的磁场．14．（2017南充，8，2分）下列说法正确的是（）A、宋代沈括最早对地磁偏角现象进行了描述B、乔布斯发明了电话C、法拉第发现了电流的磁效应D、奥斯特发明了发电机【答案】A【解析】解：A、沈括是我国宋代的学者，它首次发现了磁偏角．故A正确；B、1876年，贝尔发明了电话，贝尔的电话由话筒和听筒两部分组成．故B错误；C、D、奥斯特第一个发现了电与磁的联系，法拉第发现了电磁感应现象．故C、D均错误．故选A．【考点】物理常识15．（2017四川成都，7，3分）如图是探究“让通电导体在磁场中动起来”的装置图，下列说法正确的是（）A．该装置探究的是电动机的原理B．该装置探究的是发动机的原理C．只改变电流方向时，通电导体的受力方向不变D．只改变磁场方向时，通电导体的受力方向不变【答案】A【解析】解：AB、该装置中有电源提供电能，这是研究通电导体在磁场中受力的装置，是电动机的工作原理，故A正确，B错误．CD、磁场对通电导体的作用力的方向与电流方向、磁场方向的有关，只改变电流方向或只改变磁场都可以改变通电导体的受力方向，故CD错误．故选A．【考点】直流电动机的原理．16．（2017江苏扬州，10，2分）如图，是手摇式手电筒，只要转动手电筒的摇柄，灯泡就能发光．下列实验能揭示手电筒工作原理的是（）A．B．C．D．【答案】A【解析】解：手电筒中没有电池，在晃动手电筒时，手电筒中的永磁体在线圈中运动，运动是相对而言的，相对于永磁体而言，线圈在做切割磁感线运动，线圈中就会产生感应电流，电流通过灯泡时，小灯泡就会发光．因此这种手电筒的工作原理是电磁感应现象，即发电机就是利用该原理制成的．A、为发电机的工作原理图，故A正确；B、为发电机的工作原理图，但缺少开关，故B错误；C、为电流的磁效应，故C错误；D、为电动机的原理图，故D错误．故选A．【考点】电磁感应；电流周围存在磁场；通电导体在磁场中受到力的作用；17．（2017北京，17，2分）（多选）下列说法中正确的是（）A．用磁感线可以描述磁场的强弱B．只要导体在磁场中运动，该导体中就会产生感应电流C．通电导体产生的磁场的方向与通过该导体的电流方向有关D．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向【答案】AC【解析】解：A、用磁感线可以描述磁场的强弱，磁感线越密集的地方，磁场越强，故A正确；B、导体中产生感应电流的条件是：闭合电路的一部分导体在磁场中做切割磁感线运动；导体在磁场中运动，不一定会产生感应电流，故B错误；C、奥斯特实验说明了通电导体周围存在磁场，该实验还表明电流方向改变时，其磁场方向也随之改变，所以，通电导体产生磁场的方向与通过该导体的电流方向有关，故C正确；D、利用铁屑可以看到磁体周围磁场的分布情况，但看不到磁场方向，磁场方向是人为规定的，故D错误．故选AC．【考点】磁感线及其特点；磁场；电磁感应．18．（2017广东广州，4，3分）如图中的a表示垂直于纸面的一根导线，它是闭合回路的一部分．它在下图所示各磁场中水平运动时，哪种情况不会产生感应电流（）A． B．C．D．【答案】B【解析】解：磁极间的磁感线是从N极指向S极，由图可知，ACD中的导体运动时都会切割磁感线，所以会产生感应电流；只有B没有切割磁感线，所以不会产生感应电流；故选B．【考点】产生感应电流的条件．19．（2017江苏南京，10，3分）如图所示是一种新式手电筒，当沿图中箭头方向来回摇动时，灯泡就能发光，如图四个实验中能解释上述现象的是（）A．B．C．D．【答案】D【解析】解：A、磁环是根据磁极间的作用力，故A不符合题意；B、直导线中有电流时受力作用，不是电磁感应现象，故B不符合题意；C、C图是利用电流的磁效应，不是电磁感应现象，故C不符合题意；D、导体棒左右切割磁感线会产生感应电流，是电磁感应现象，故D符合题意．故选D．【考点】电磁感应．20．（2017江西，17，3分）（多选）如图所示，是将绝缘导线缠绕在指南针上而制成的简易电流计，现将导线的两端接到电源两极，磁针发生了偏转，下列关于该装置说法正确的是（）A．该简易电流计是利用电磁感应现象制成的B．若将电源的两极对调，则磁针会反向偏转C．若断开电路，则磁针回到原来的位置D．若断开电路，则磁针静止时，其S极将指向地理南极附近【答案】BCD【解析】解：A、图中简易电流计是利用通电导体在磁场中受力制成的，不是电磁感应现象，故A 错误；B、通电导体受力的方向与电流方向有关，若电源的两极对调，导体受力方向改变，磁针会反向偏转，故B正确；CD、断开电路，电路中无电流，指南针仍指示南北回到原来的位置，其S极将指向地理南极附近，故CD正确．故选BCD．【考点】磁场对通电导线的作用．21．（2017安徽，15，3分）如图所示的装置中，当开关S闭合后，下列判断正确的是（）A．通电螺线管外A点的磁场方向向左B．通电螺线管的左端为N极C．向左移动滑片P，通电螺线管的磁性减弱D．小磁针静止后，其N极的指向沿水平向右【答案】B【解析】解：AB、由于右端是电源的正极，所以电流从右端流入，故据安培定则可知，该螺线管的左端是N极，右端是S极，所以磁感线的方向应该从左向右，故通电螺线管外A点的磁场方向向右，故A错误，B正确；C、滑片向左移动，接入电路的电阻变小，故电路的电流变大，磁性变强，故C错误；D、据上面的分析可知，该螺线管的右端是S极，所以小磁针的左端应该是N极，故N极的指向沿水平向左，故D错误；故选B．【考点】通电螺线管的磁场；影响电磁铁磁性强弱的因素．22．（2017四川内江，11，3分）据有关媒体报道，未来在我国航母上，将采用电磁弹射器装置．它的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使舰载机快速起飞．那么，在下列四个实验中，与电磁弹射器的工作原理一致的是（）A．图甲：对着磁铁旁线圈说话，示波器显示波形B．图乙：闭合开关，金属棒在磁铁中运动起来C．图丙：风车带动线圈在磁铁旁转动，闭合回路中有电流产生D．图丁：手持金属棒在磁铁中运动，闭合回路中有电流产生【答案】B【解析】解：A、图甲：对着磁铁旁线圈说话，示波器显示波行，是电磁感应的原理，故A错误；B、图乙：闭合开关，通电金属棒在磁铁中运动起来，符合通电导体在磁场中受到磁场力的作用，故B正确；C、图丙：风车带动线圈在磁铁旁转动，闭合回路中有电流产生，是电磁感应，故C错误；D、图丁：手持金属棒在磁铁中运动，闭合回路中有电流产生，是电磁感应，故D错误．故选B．【考点】磁场对通电导线的作用．23．（2017天津，6，3分）如图中磁体两极间磁感线的画法正确的是（）A．B．C．D．【答案】A【解析】解：A、磁感线从磁体的N极出来，回到磁体的S极，故A正确；B、磁感线从磁体的S极出来，回到磁体的N极，故B错误；C、磁感线从磁体的N极出来，回到磁体的N极，故C错误；D、磁感线从磁体的S和N极出来，故D错误．故选A．【考点】磁感线及其特点．24．（2017四川绵阳，12，3分）一矩形线圈放在蹄形磁铁的两极之间，刚通电时在磁场作用下扭转方向如图甲所示．现将该线圈放在图乙所示的蹄形螺线管间，a、b为螺线管与电源的接口．某同学进行了如下四次操作：①a接正极b接负极，线圈中通与图甲电流方向相同的电流②b接正极a接负极，线圈中通与图甲电流方向相同的电流③a接正极b接负极，线圈中通与图甲电流方向相反的电流④b接正极a接负极，线圈中通与图甲电流方向相反的电流线圈刚通电时扭转方向与图甲所示的扭转方向相同的是（）A．①和③B．②和④C．①和④D．②和③【答案】D【解析】解：①若乙图中a接正极b接负极，根据安培定则知蹄形螺线管左端为S极，与甲图的磁场方向相反，线圈中通与图甲电流方向相同的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相反；②若乙b接正极a接负极，根据安培定则知蹄形螺线管左端为N极，与甲图的磁场方向相同，线圈中通与图甲电流方向相同的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相同；③若乙a接正极b接负极，根据安培定则知蹄形螺线管左端为S极，与甲图的磁场方向相反，线圈中通与图甲电流方向相反的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相同；④若乙b接正极a接负极，根据安培定则知蹄形螺线管左端为N极，与甲图的磁场方向相同，线圈中通与图甲电流方向相反的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相反；综合分析②③，故D正确．故选D．【考点】磁场对通电导线的作用．25．（2017湖北宜昌，15，3分）如图所示的几个装置中，能说明发电机工作原理的是（）A．B．C．D．【答案】D【解析】解：A、图示的是奥斯特实验，说明了电流周围存在磁场，故A不符合题意．B、图示为电磁铁，说明通电螺线管周围有磁场，故B不符合题意．C、这是研究通电导体在磁场中受力的实验，是电动机的原理；故C不符合题意．D、开关闭合后，在外力作用下使导体做切割磁感应线运动，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，故D符合题意．故选D．【考点】发电机的构造和原理．二．填空题1．（2017浙江宁波，7，4分）2017年5月5日，国产大型客机C919首飞成功．（1）由于地磁场的存在，C919在升空过程中，机翼会做切割运动，从而在机翼两端产生感应电压．（2）当他在高空巡航时，需要将机外气压较低的空气压入舱内，这一过程中，空气被压缩后内能，温度升高．【答案】（1）磁感线；（2）增大．【解析】解：（1）C919在升空过程中，机翼会做切割磁感线运动，从而在机翼内产生电流，机翼两端就会产生感应电压；（2）对物体做功，物体的内能会增加，物体对外做功内能会减少．压缩机对空气做功，空气的温度升高内能增加．故答案为：（1）磁感线；（2）增大．【考点】产生感应电流的条件；做功改变物体内能．2．（2017江苏无锡13.2）如图所示实验，用判断通电螺线管周围各点的磁场方向，为了探究通电螺线管磁极的极性与电流方向是否有关，应该采取的操作是．【答案】小磁针N极的指向；对调电源的正负极．【解析】解：（1）根据磁场方向的规定可知，小磁针静止时N极所指的方向为该点的磁场方向；所以可利用小磁针N极的指向判断通电螺线管周围各点的磁场方向；（2）为了探究通电螺线管磁极的极性与电流方向是否有关，应改变螺线管中的电流方向，并观察小磁针N极的指向是否发生变化，所以应该采取的操作是对调电源的正负极．故答案为：小磁针N极的指向；对调电源的正负极．【考点】通电螺线管的磁场．2．（2017江苏扬州，16，2分）在下列三个小实验中．如图甲所示，用带电塑料棒靠近不带电的铝箔条一端时，铝箔条会向塑料棒偏转，原因是；如图乙所示，将一薄塑料片水平插入磁铁和回形针之间，回形针（会/不会）落下来；如图丙所示，将矿泉水瓶注满水并盖紧瓶盖，在a、b、c处开小孔（a和b在同一水平面上），只有孔有水喷出．。
(完整版)湖南省2017中考物理第一部分教材知识梳理第20章电与磁试题

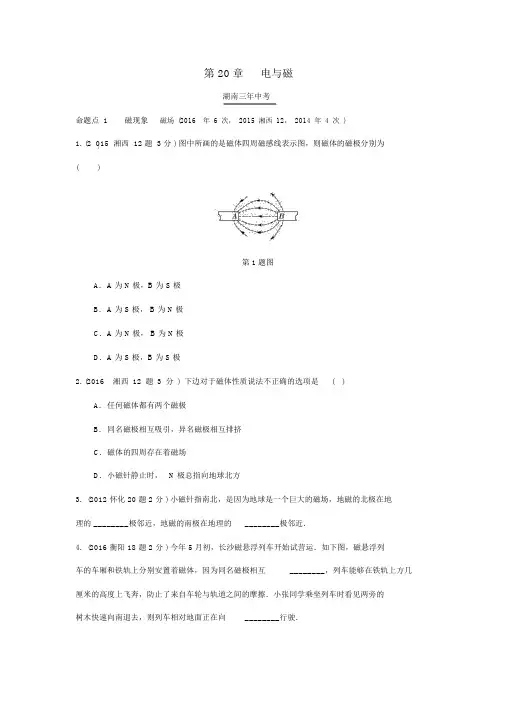

第 20章电与磁湖南三年中考命题点 1磁现象磁场(2016年6次，2015湘西12，2014年4次)1.(2 015 湘西 12 题 3 分 ) 图中所画的是磁体四周磁感线表示图，则磁体的磁极分别为()第 1题图A.A为N极，B为S极B.A为S极， B为N极C.A为N极， B为N极D.A为S极，B为S极2. (2016湘西12题3分)下边对于磁体性质说法不正确的选项是()A.任何磁体都有两个磁极B.同名磁极相互吸引，异名磁极相互排挤C.磁体的四周存在着磁场D.小磁针静止时， N 极总指向地球北方3.(2012 怀化 20 题 2 分 ) 小磁针指南北，是因为地球是一个巨大的磁场，地磁的北极在地理的 ________极邻近，地磁的南极在地理的________极邻近．4.(2016 衡阳 18 题 2 分 ) 今年 5 月初，长沙磁悬浮列车开始试营运．如下图，磁悬浮列车的车厢和铁轨上分别安置着磁体，因为同名磁极相互________，列车能够在铁轨上方几厘米的高度上飞奔，防止了来自车轮与轨道之间的摩擦．小张同学乘坐列车时看见两旁的树木快速向南退去，则列车相对地面正在向________行驶．第 4题图命题点 2安培定章(2016年10次，2015年10次，2014年8次)1. (2016 怀化 12 题 3 分 ) 以下图中，对于通电螺线管旁的小磁针遇到通电线管磁力作用静螺( )止后指向正确的选项是2. (2015 湘潭 11 题 2 分 ) 以下通电螺线管中，磁极极性跟电流方向的关系符合的是()3. (2014郴州8题2分)某同学为了加强通电螺线管的磁性，以下做法错误的选项是()A.增添通电螺线管的匝数B.在通电螺线管中插入铁芯C.增大通电螺线管中的电流D.改变通电螺线管中的电流方向4. (2014郴州17题2分)如下图，电磁铁左边的甲为条形磁铁，右边的乙为软铁棒， A 端是电源的正极．以下判断中正确的选项是()第 4题图A.甲、乙都被吸引B.甲被吸引，乙被排挤C.甲、乙都被排挤D. 甲被排挤，乙被吸引5. (2016 永州23 题 2 分 ) 如下图，闭合开关，小磁针静止时N 极指向螺线管的左边，则螺线管的左端是________极 ( 选填“ N”或“ S”) ，电源的左端是________极( 选填“正”或“负” ) ．第 5题图命题点 3 电磁铁、电磁继电器(2016 年 2次，2015年 5 次， 2014 年 2 次 )1. (2016 株洲10 题 2 分 ) 弹簧测力计挂住一个条形磁铁置于螺线管的正上方，如下图．闭合开关K，弹簧测力计示数将( )第 1题图A.变小B.先变小后变大C.变大D.不变2.(2015 长沙 25 题 2 分 ) 法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔因为巨磁电阻 (GMR)效应而荣获2007 年诺贝尔物理学奖．如图是研究巨磁电阻特征的原理表示图，实验发现，在闭合开关S1、S2且滑片P向右滑动的过程中，指示灯显然变暗，这说明( )第 2题图A. 电磁铁的左端为N 极B.流过灯泡的电流增大C.巨磁电阻的阻值随磁场的减弱而显然减小D.巨磁电阻的阻值与磁场的强弱没有关系3. (双选)(2015株洲15题3分)如图是一种电磁继电器()第 3题图A.其工作原理是电磁感觉现象B.其工作原理是电流的磁效应C.其作用是经过低压、弱电流电路控制高压、强电流电路D.其作用是经过高压、强电流电路控制低压、弱电流电路4. (2012 永州 21 题 2 分 ) 如下图，A为弹簧测力计，B为铁块， C为螺线管．闭合开关S 时弹簧测力计有示数．若滑动变阻器滑片P 向左挪动，电流表的示数________( 选填“变大”“变小”或“不变”) ，弹簧测力计的示数________( 选填“变大”“变小”或“不变”) ．第 4题图命题点 4电磁现象辨别(2016 年 3 次， 2015 年 3 次， 2014 年 4 次 )1.(2016 长沙 24 题 3 分 ) 现代武器中有一种新式电磁炮，它是利用电磁技术制成的一种先进武器，拥有速度快、命中率高等特色，其原理是利用磁场对通电导体的作用．以下图中与此工作原理同样的是()2.(2016岳阳9题3分)如下图是一种环保型手电筒，只需将它往返摇动，小灯泡就能发光，能说明该手电筒工作原理的装置图是()3. (2015 永州 16 题 2 分 ) 如下图是对于电磁现象的四个实验，以下说法正确的选项是()第 3题图A.图甲实验是研究同种电荷相互排挤B.图乙实验是研究通电导线四周存在磁场C.图丙实验是研究电磁感觉现象D.图丁实验是研究电动机的原理命题点 5发电机和电动机(2016 年 3 次， 2015 年 6 次， 2014 年 2 次 )1.(2015 湘潭 6 题 2 分 ) 如图是一种固定在膝盖上的新式发电装置，它利用人行走时供给的能量发电，以下状况与其工作原理同样的是()第 1题图A.铁屑被磁体吸引B.通电导体在磁场中运动C.导体做切割磁感线运动产生电流D.指南针的 N极指向北方2.(2014 益阳 11 题 3 分 ) 以下图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，它在磁场中按箭头方向运动时，以下哪一种状况不会产生感觉电流()3.(2014湘潭13题2分)如下图的电吉他主要由“拾音器”和“音箱”构成，拾音器上装有磁铁和线圈．拨动钢弦，让其振动，导线因切割磁感线而产生不一样频次的电流，该电流经放大后经过音箱中的扬声器而发声．拾音器和扬声器的工作原理分别与哪个装置的工作原理同样 ()第 3题图A. 发电机、电动机B. 电动机、发电机C. 发电机、发电机D.电动机、电动机4. (双选)(2016株洲16题3分)将两个电流表(主要零件是永远磁铁和带有指针的线圈)G1 和 G2用导线连结起来，如下图．当拨动G1的指针时，察看到 G2的指针也会随之摇动，下列说法正确的选项是 ()第 4题图A.G 1利用了电流的磁效应B. G 1利用电磁感觉产生了电流C. G 2的指针摇动幅度必定大于G1D. G 2是因为通电导线在磁场中受力而摇动5.(2015 衡阳20 题2 分 ) 如下图是依据英国物理学家法拉第发现的________现象制成的____ 表示图 ( 选填“发电机”或“电动机”) ．第 5题图6. (2015 益阳14 题 4 分 ) 如下图，通电线圈在磁场中发生扭转，说明________对通电导线有力的作用．利用这个原理能够制作________( 选填“电动机”或“发电机”) ．第 6题图命题点 6磁学作图(2016年2次，2015年6次，2014张家界23)1.(2013 湘西 21 题 4 分 ) 用箭头标出图中磁感线的方向．第 1题图2. [2012常德30(1)题2分]在图中标出磁体的N 极和 S 极．3. (2016 邵阳27 题第 2题图2 分 ) 如图，请标出通电螺线管的N、S 极．第 3题图4. [2016 郴州 24(2) 题 3 分 ] 螺线管通电后，小磁针静止时N 极所指方向如下图，请标出电源的正负极．第 4题图5. (2015 岳阳 18 题 3 分 ) 依据通电螺线管的N 极，请在图中标出电流方向、小磁针的N极和磁感线的方向．第 5题图6.[2015 常德 24(2) 题 2 分 ] 如下图，请在虚线上标出通电螺线管的磁感线方向．第 6题图命题点 7电磁有关实验(2016衡阳15，2014长沙36)1.(2014 长沙 36 题 3 分 ) 在做“研究通电螺线管外面磁场的方向”的实验时，小明在螺线管四周摆放了一些小磁针．(1)通电后小磁针的指向如图甲所示，由此可看出，通电螺线管外面的磁场与 ________磁体的磁场相像．第 1题图(2) 小明改变螺线管中的电流方向，发现小磁针转动180°，南北极所指方向发生了改变，由此可知：通电螺线管外面磁场的方向与螺线管中的________方向有关．(3)由安培定章可知图乙中 S 闭合后，螺线管的上端为 ________极．2.(2013 衡阳 26 题 4 分 ) 为了研究“电磁铁的磁性强弱与哪些要素”有关，做了以下几次实验，实验现象如下图．依据图示现象回答以下问题：第 2题图(1) 经过察看图甲中 A 与 B 两个电磁铁，当经过线圈的电流同样时、有无铁芯同样时，电磁铁线圈的匝数越多，它的磁性就越________．(2)经过察看图甲中 B 与 C 两个电磁铁，当经过线圈的电流同样时、线圈的匝数同样时，________ 铁芯的电磁铁，它的磁性就越强( 选填“有”或“无” ) ．(3)经过察看图乙与图丙，当线圈的匝数同样、有无铁芯同样时，电磁铁的电流越 ________，它的磁性就越强．(4) 结论：影响电磁铁磁性强弱的要素有______________________________ ．3.(2013 张家界 26 题 7 分 ) 如下图，是小强“研究导体在磁场中运动时产生感觉电流”实验的装置．第 3题图(1) 小强在实验研究中，没有产生感觉电流．你帮他找出此中的可能原由( 写出一条即可 )________________ ．(2) 在实验过程中，小强应注意察看磁铁的磁场方向、电流计的偏转方向和金属棒ab 在磁场中的 ________ __方向．(3)金属棒 ab 不动，闭合开关，当水平向左抽出U形磁铁时，敏捷电流表的指针_______(选填“偏转”或“不偏转” ) ．(4)在此研究实验顶用到的研究方法有________法和变换法．(5)针对这个实验，小强同学进行了进一步的研究，他提出了“感觉电流的大小可能与磁场的强弱有关”的猜想，除此以外①你的猜想是 ________________________________________________________________ ．____________________( 任写一条即可 )②考证你猜想的重要步骤( 简洁简要 ) ： ________________________________________________________________________________________________________________.③对实验结果进行简单的剖析判断：______________________________________________________________________________________ ____________________________.答案命题点 1磁现象磁场1. B 【分析】磁体外面磁感线方向都是从磁体的 N 极出来，回到 S 极．由题图可知，磁感线从B 端出发，故 B 端为N极；从 A端进入，故 A 为S极．应选B.2. B【分析】一个磁体都有两个不一样的磁极，它们同时存在， A 正确，不切合题意；磁极间的相互作用是：同名磁极相互排挤，异名磁极相互吸引， B 错误，切合题意；磁体周围存在着磁场，它看不见、摸不着， C 正确，不切合题意；地磁的南极在地理的北极邻近，所以小磁针静止时，小磁针的N 极老是指向地球的北方， D 正确，不切合题意．应选 B.3.南北【分析】依据异名磁极相互吸引的原理，小磁针的南极应当被地磁北极所吸引，也就说明地磁北极应在地理的南极邻近，地磁的南极在地理的北极邻近．4.排挤北【分析】同名磁极相互排挤，异名磁极相互吸引，此为磁极的相互作用特色；物体的运动状态与所选参照物有关，故若选列车为参照物，树木向南去，则列车向北行驶．命题点 2 安培定章1. A【分析】因为螺线管正面的电流方向向上，依据安培定章螺线管的左端是N 极，又因为异名磁极相互吸引可得，题图中小磁针的N极应当指左．应选 A.2. B 【分析】依据安培定章，用右手握住螺线管，让四指弯向螺线管中的电流方向，那么大拇指所指的那端就是螺线管的北极 (N) ，由此可知选项 B 中磁极极性和电流方向关系符合．应选 B.3. D【分析】在同样条件下，增添螺线管的匝数，磁性加强， A 做法正确，不切合题意；在同样条件下，插入铁芯，磁性加强， B 做法正确，不切合题意；在同样条件下，增大电流，磁性加强， C 做法正确，不切合题意；改变电流的方向，只好改变通电螺线管的磁极，D 做法错误，切合题意．应选 D.4. D【分析】电源A端为正极，则电流从螺线管的左端流入，右端流出，联合线圈绕向，利用安培定章能够确立螺线管的左端为S 极，右端为N 极，电磁铁的S 极与条形磁铁甲的S极凑近，则甲被排挤；当电磁铁中有电流经过时，电磁铁有磁性，软铁棒乙被吸引，不会被排挤，由此能够确立选项 D 正确．应选 D.5.S 正【分析】由小磁针静止时 N极在右端，依据异名磁极相互吸引可得螺线管的左端是S 极、右端是 N 极，所以依据安培定章可得螺线管正面电流方向向下，所以电源的正极在左端，负极在右端．命题点 3 电磁铁、电磁继电器1. A【分析】依据安培定章能够知道，开关K闭合后，通电螺线管的上端为N极，与之凑近的是条形磁铁的N 极，依据“同名磁极相互排挤”可知，通电螺线管对条形磁铁产生一个向上的斥力作用，使得弹簧测力计示数变小，故 A 选项正确．应选 A.2. A【分析】思路剖析如下图：第2题解图3.BC 【分析】电磁继电器的主要结构是电磁铁，它是利用电流的磁效应原理工作的，故 B 正确；电磁继电器分为控制电路和工作电路两部分，它利用控制电路中的低电压、弱电流来控制工作电路中的高电压、强电流，进而达到远距离操作和自动控制的作用，故 C 正确．应选BC.4.变大变大【分析】滑片向左挪动时电路中的总电阻变小，依据欧姆定律可知电流变大，螺线管的磁性加强，对铁块的吸引力变大，弹簧测力计的示数变大．命题点 4 电磁现象辨别1. B【分析】A图电热水壶是利用电流的热效应工作的， A 不切合题意； B 图演示的通电导线在磁场中受力运动，其原理是磁场对通电导体的作用， B 切合题意； C 图演示的是电磁感觉现象， C 不切合题意； D 图是电磁继电器，利用的是电流的磁效应，D不切合题意．故选 B.2. B 【分析】将环保型手电筒摇动时，小灯泡就发光，此过程中是将机械能转变为电能的过程．在各装置中， B 是电磁感觉现象，其原理与手电筒的工作原理同样．应选 B.3. B 【分析】剖析各图可知，甲图是研究异种电荷相互吸引；乙图是研究电流四周存在磁场；丙图是研究电动机的原理；丁图是研究电磁感觉现象．应选 B.命题点 5发电机和电动机1. C 【分析】这类发电装置的能量转变关系是：人行走时耗费的机械能转变为电能，它与电磁感觉原理是同样的．应选C.2. A 【分析】由 A 图知导体是闭合电路中的导体，但导体没有做切割磁感线运动，不会产生感觉电流，故 A 切合题意；由 B、 C、D 图知导体均是闭合电路中的导体，导体做切割磁感线运动，所以会产生感觉电流，故B、 C、 D不切合题意．应选 A.3. A 【分析】“拾音器”上的钢弦振动，切割磁感线产生感觉电流，将机械能转变为电能，是发电机的原理；电流经过扬声器而振动发声，将电能转变为机械能，是电动机的原理．应选 A.4.BD 【分析】拨动 G1的指针，使带有指针的线圈在磁场中做切割磁感线运动产生感觉电流，故 G1是利用了电磁感觉产生电流， B 项正确， A 项错误； G2的指针之所以偏转，是因为有电流经过它里面的线圈，通电线圈在磁场中受力而摇动，故 D 项正确；从能量转变的角度来讲， G2的指针摇动所需能量根源于G1供给的电能，而G1对外供给的电能根源于G1 的指针摇动时的机械能．若不计能量损失，则G2的指针摇动幅度应等于G1的指针摇动幅度，若考虑能量损失，则G2的指针摇动幅度应小于G1的指针摇动幅度，故 C 项错误．应选BD.5.电磁感觉发电机【分析】题图中装置中没有电源，是把机械能转变为电能的装置，故它是发电机原理结构图，是电磁感觉现象的一个重要的应用．6.磁场电动机【分析】本题中通电线圈在磁场中发生扭转说了然先有电和磁，获得了力，即是磁场对通电导线有力的作用，这是电动机原理．命题点 6磁学作图1.如答图所示第1题答图【分析】磁体四周的磁感线都是从磁体N 极出往返到磁体S 极．2.如答图所示第2题答图【分析】磁体四周的磁感线都是从磁体N 极出往返到磁体S 极．3.如答图所示第3题答图【分析】由题图可知，能够判断电流从螺线管的左端进入，从右端流出，依据安培定章，右手四指指向电流方向，则大拇指指向N 极，可知通电螺线管右端为N 极．4.如答图所示第4题答图5.如答图所示第5题答图【分析】依据通电螺线管的N极在左端，由安培定章知螺线管正面电流向上；由异名磁极相互吸引知小磁针的N 极指向左；磁体外面磁感线从N 极出发，回到S 极．6.如答图所示第6题答图【分析】第一依据电源的正负极并联合安培定章判断出通电螺线管的右端为N 极，左端为S极；而后依据磁体四周的磁感线都是从磁体北极出来，回到磁体南极，画出其磁感线方向．命题点 7 电磁有关实验1. (1) 条形(2) 电流(3)S【分析】 (1) 小磁针的北极指向与该点的磁场方向一致，南极指向与该点的磁场方向相反，从题图甲可知，通电螺线管四周的磁场是从它的右端出发，回到左端，这与条形磁体的磁场相像． (2) 当改变螺线管中的电流方向后，小磁针转动了180°，依据磁极间的相互作用规律知小磁针遇到螺线管的磁场力发生了改变，即螺线管四周的磁场发生了改变，这说明通电螺线管的磁场与电流方向有关．(3) 依据电池的正负极，第一在螺线管上标出电流方向，而后依据安培定章即可判断螺线管的下端为N 极，上端为S 极．2. (1) 强(2) 有(3) 大(4) 电流的强弱、线圈匝数的多少、有无铁芯【分析】 (1) 从题图甲能够看出，在电流一准时，线圈的匝数越多，吸引铁质物质的能力越强，这说明在其余条件同样时，线圈的匝数越多，通电螺线管的磁性就越强；(2) B、C中一个有铁芯，一个没有铁芯，但有铁芯的螺线管吸引能力更强，说明螺线管的磁性强弱与能否有铁芯有关；(3) 题图乙与丙对比，经过的电流不一样，而电流越大时，吸引的大头针越多，这说明在其余条件同样时，电流越大，通电螺线管的磁性就越强；(4) 此实验采纳的研究方法是控制变量法，由实验可知，螺线管的磁性强弱与电流的强弱、线圈匝数的多少、有无铁芯等要素有关．3. (1) 开关没有闭合( 或导体没有做切割磁感线运动) (2) 运动(3) 偏转(4) 控制变量(5) ①感觉电流的大小可能与导体切割磁感线的角度有关( 答案合理即可 ) ②改变导体切割磁感线方向的角度( 小于 90°和等于 90°) ，察看检流计的示数③改变切割的角度后，若电流计的示数不一样，则猜想是正确的【分析】(1) 电磁感觉现象告诉我们，闭合电路中的部分导体在磁场中做切割磁感线运动时，就会产生感觉电流．可见，产生感觉电流的条件是导体一定是闭合电路的一部分，导体必须做切割磁感线运动．所以，不具备上述条件就不可以产生感觉电流；(2) 实验表示，感觉电流的方向与磁场方向、导体运动方向有关，所以，实验中应注意察看三者方向之间的关系；(3)金属棒 ab 不动，使磁体向左运动，这相当于磁体不动，导体向右做切割磁感线运动，故知足产生感觉电流的条件，敏捷电流表指针将会发生偏转；(4) 此实验波及到多个要素，故在实验中应采纳控制变量的研究方法；(5) 针对自己的猜想设计实验，考证猜想的正确性．。
中考物理总复习《电与磁》专项测试题(附带答案)
中考物理总复习《电与磁》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列几个装置都反映了电和磁的关系，其中说法正确的是（）A．图甲，扬声器利用电磁感应原理进行工作B．图乙，动圈式话筒的工作原理与电动机的工作原理相同C．图丙，绕在铁钉上的线圈通电电流越大，能吸引的大头针数量越多D．图丁，当电磁继电器线圈通电时，触点AB接通2．如图所示的四个实验中，跟电磁感应现象有关的是A．甲图中，将磁铁靠近小磁针，小磁针发生了偏转B．乙图中，将磁铁靠近钢棒，钢棒可以吸引小铁钉C．丙图中，闭合开关后线圈发生了转动D．丁图中，线圈转动时小灯泡开始发光3．如图所示，小明在四川科技馆用一根细线将一个磁极未知的条形磁铁悬挂在空中，静止时它的A端指向地理北极，则该条形磁铁的A端是（）A．N极B．S极C．N极和S极都有可能D．无法确定是否具有磁性4．以下指示结构由错误的一项是（ ） A ．⎧⎪⎧⎪⎨⎨⎩⎪⎪⎩构造电流大小电磁铁磁性强弱匝数多少应用B ．:⎧⎪⎧⎪⎨⎨⎩⎪⎪⎩通电导体在磁场中受力的作用电流方向磁场对电流的作用受力方向有关磁场方向能量转化机械能转化为电能C ．⎧⎪⎧⎨⎨⎪⎩⎩电流的磁效应电生磁磁感线分布通电螺线管的磁场磁极 D ．⎧⎪⎨⎪⎩磁体磁场磁场电流的磁场地磁场5．如图所示的实验装置中，能说明发电机工作原理的是（ ）A ．B ．C ．D ．6．第一个发现“电流磁效应”的科学家是 A ．法拉第B ．奥斯特C ．安培D ．贝尔7．如图所示的实验装置，下列表述正确的是（ ）A．该装置可用来研究电磁感应现象B．该装置能将机械能转化为电能C．该装置可用来研究电流的磁效应D．该装置揭示的原理可应用于电动机8．下面关于磁感线的叙述正确的是A．磁感线是在磁场中实际存在的线B．磁感线方向跟放在该处的磁针北极所指的方向相反C．磁场周围磁感线可以在磁极处相交D．磁极周围的磁感线，是从磁铁北极出来回到磁铁南极9．早上喝一杯香浓的豆浆，可以让我们精力充沛地开始新一天的生活。
2017中考物理试题分类汇编(85套)专题20-- 电与磁
14、（2017•潍坊）（多选题）如图所示，在“探究什么情况下磁可以生电”的实验中，导线ab 与灵敏电流计组成闭合电路，蹄形磁体放置在水平桌面上保持静止时，下列说法正确的是ABDA. 导线ab 静止不动，电流计指针不偏转B. 导线ab 在水平方向运动，电流计指针可能会发生偏转C. 导线ab 在竖直方向运动，电流计指针可能会发生偏转D. 电流计指针的偏转方向与导线ab 的运动方向有关（2017•潍坊）（2）在图乙中标出磁感线的方向及小磁针的N 极。
22、（2017•潍坊）（4分）同学们在制作电动机模型时，把一段粗漆包线烧成约3cm ×2cm 的矩形线圈，漆包线在线圈的两端各伸出约3cm 。
然后，用小刀刮两端引线的漆皮。
用硬金属丝做两个支架，固定在硬纸板上。
两个支架分别与电池的两极相连。
把线圈放在支架上，线圈下放一块强磁铁，如图所示。
给线圈通电并用手轻推一下，线圈就会不停的转下去。
（1）在漆包线两端用小刀刮去引线的漆皮，刮线的要求是________（填选项“A ”或“B ”）。
A.两端全刮掉B.一端全部刮掉，另一端只刮半周（2）线圈在转动过程中________能转化为________能。
（3）小华组装好实验装置，接通电源后，发现线圈不能转动，写出一条可能造成该现象的原因_______________________。
22、（1）B （2）电能 机械能（或动能） （3）电源电压较低19．（2017•东营）（2 分）如图所示，请在图中标出电源的“+”、“ -”极，并用箭头标出磁感线的方向。
2.（2017•青岛）第一个发现“电流磁效应”的科学家是：DA.法拉第B.安培C.牛顿D.奥斯特14.（2017•青岛）问题解决——设计“超重报警器”：电源 ( ) ()小雨想利用电磁继电器自制一种“超重报警器”。
要求：当物重达到150N时，电铃响报警，反之绿灯亮显示正常。
他找来以下器材：电磁继电器（部分电路已接好），轻质硬刻度尺、电铃、绿灯、滑轮各一个，线绳和导线若干，一根轻质硬弹簧，一端已经固定，另一端连接触点P，弹簧的最大伸长量与触点P、M之间的距离相等，弹簧能承受的最大拉力为50N。
2017年中考物理试题分项版解析汇编(第03期)专题15电与磁信息的传递与能源(含解析)
专题15 电与磁信息的传递与能源一、选择题1．【2017•黄冈卷】下列关于电和磁的说法正确的是（）A．金属导体中的电流方向与导体中自由电子定向移动方向相同B．家庭电路中同时工作的用电器总功率越大，通过电能表的电流越大C．磁场中某点的磁场方向与该点小磁针静止时南极的指向相同D．电动机是根据电磁感应原理工作的【答案】B【解析】【考点定位】电流的方向；磁场；直流电动机的原理；电功率与电压、电流的关系2．【2017•黄冈卷】下列关于能源和信息的说法正确的是（）A．当前核电站利用核聚变发电B．太阳能电池板将太阳能转化为内能C．光纤通信利用超声波传递信息D．卫星通信利用电磁波传递信息【答案】D【解析】核电站是利用铀核裂变发生链式反应释放出大量的核能来发电的，是可控链式反应，故A错误；太阳能电池板是将太阳能转化为电能的装置，故B错误；光纤通信主要是利用激光在光导纤维中传输信息的通信方式，激光是一种光波，故C错误；卫星通信是利用电磁波来实现的，故D正确；故应选D。
【考点定位】核裂变；光纤通信；卫星中继通信；太阳能的转化3．【2017•怀化卷】下图中是探究电磁铁磁性强弱与电流大小关系的是（）A． B．C．D．【答案】D【解析】【考点定位】影响电磁铁磁性强弱的因素4．【2017•怀化卷】2017年5月10日，我国在南海成功试采“可燃冰”，“可燃冰”是CH4与水在低温高压下形成的一种天然气水合物，是一种储量丰富、高热值、环保的新能源．它属于（）A．可再生能源B．不可再生能源 C．生物质能源D．二次能源【答案】B【解析】可燃冰在短时期内不能形成，属于非可再生资源，可燃冰属于矿物质能源，属于一次能源，故B正确，故应选B。
【考点定位】能源的分类5．【2017•贵港卷】2017年4月22日，天舟一号与天宫二号实现自动交回对接，天宫二号空间实验室，是继天宫一号后中国自主研发的第二个空间实验室．下列说法正确的是（）A．天宫二号是靠超声波向地面传递信息的B．天空二号在发射过程中，动能转化为重力势能C．自动交回对接成功后，天舟一号相对于天宫二号是静止的D．在空间实验室不能使用测力计测量手的握力【答案】C【解析】超声波不能在真空中传播，电磁波可以在真空中传播，所以航天员和地面控制中心之间的信息是靠电磁波传递的，故A错误；天空二号在发射过程中，速度变大，动能变大，高度变大，重力势能变大，不是动能和势能的转化，故B错误；天舟一号相对于天宫二号的相对位置没有发生变化，所以是静止的，故C正确；太空中虽然失重，但弹力依然存在，所以用用握力棒锻炼臂力是可行的，故D错误；故应选C。
2017年6月全国各地中考物理试题分类汇编考点26：电动机 磁生电
一.选择题1.(2017湖南邵阳,第11题)下列四个实验,能说明发电机原理的是B2.(2017山东滨州,第12题)对下列四幅图的表述正确的是()A.图中,闭合开关,小磁针静止时N极指向右侧B.图中,闭合开关,滑动变阻器滑片P向右侧滑动时,弹簧测力计的示数变小C.如图是发电机的工作原理图D.如图是电动机的工作原理图【试题解析】A、由安培定则可知,螺线管的右端为N极,左端为S极,磁感线是从N极出来回到S极的,故小磁针的右端为N极,故A正确;B、图中,闭合开关,滑动变阻器滑片P向右侧滑动时,滑动变阻器电阻减小,电流变大,电磁铁磁性变强,由于不知电流的方向,无法判定螺线管的极性,故无法判定测力计的示数变化,故B错误;C、图中有电源,若闭合开关,磁场中的金属棒会受力运动,即说明通电导线在磁场中受力的作用,即电动机的原理图,故C错误;D、图中没有电源,闭合开关后,当金属棒ab做切割磁感线运动时,电路中就会产生感应电流,故是发电机的原理图,故D错误.故选A.3.(2017山东德州,第10题)如图为实验室常用电流表内部构造图.多匝金属线圈悬置在磁体的两极间,线圈与一根指针相连.当线圈中有电流通过时,它受力转动带动指针偏转,便可显出电流的大小.图中与这一过程工作原理相同的是()A. B.C. D.【试题解析】通过电流表的内部构造显示电流表的制成原理:通电线圈在磁场中受力而转动,并且电流越大,线圈受到的力越大,其转动的幅度越大.因此可以利用电流表指针的转动幅度来体现电路中电流的大小.A、图中为奥斯特实验装置,是利用电流的磁效应制成的,与电流表的制成原理无关,故A错误.B、图中为发电机的原理图,是利用电磁感应现象制成的,与电流表的制成原理无关.故B错误.C、图中为电动机的原理图,是利用通电线圈在磁场中受力而转动的理论制成的.故C正确;D、图中电磁铁是利用电流的磁效应制成的,与电流表的制成原理无关.故D错误.故选C.4.(2017四川自贡,第13题)POS刷卡机的广泛应用给人们的生活带来了便利.POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头(如图所示).在使用时,将带有磁条的信用卡在POS机指定位置刷一下,检测头的线圈中就会产生变化的电流,POS机便可读出磁条上的信息.下图中能反映POS刷卡机读出信息原理的是( )B5.(2017广东广州,第4题)图3 中的a表示垂直于纸面的一根导线,它是闭合回路的一部分。
中考物理电与磁各地方试卷集合汇编及解析
中考物理电与磁各地方试卷集合汇编及解析一、电与磁选择题1．如图所示是“探究电磁铁磁性强弱与哪些因素有关”的实验，想让电磁铁吸引更多的大头针，可行的做法是（）A. 将滑片P向a端移动B. 将滑片P向b端移动C. 用铜芯替代铁芯D. 减少线圈匝数【答案】 A【解析】【解答】A、将滑片P向a端移动，电阻减小，由欧姆定律可知，电路中电流增大，则电磁铁吸引更多的大头针，故A正确；B、将滑片P向b端移动，电阻增大，由欧姆定律可知，电路中电流减小，则电磁铁吸引的大头针较少，故B错误；C、电磁铁的铁芯需用软磁性材料制成，铜不是磁性材料，故不可以用铜棒代替，故C错误D、电磁铁磁性的强弱与线圈的匝数和电流的大小有关，线圈匝数越少，磁性越弱，因此减少线圈匝数，电磁铁吸引的大头针较少，故D错误．故选A【分析】电磁铁磁性的强弱与线圈的匝数和电流的大小有关，电磁铁吸引的大头针数码越多，电磁铁的磁性越强．2．探究影响电磁铁磁性强弱的因素时，按图所示电路进行实验，观察到电磁铁甲吸引大头针的数目比电磁铁乙多，此实验说明影响电磁铁磁性强弱的因素是（）A. 线圈的匝数B. 电流的大小C. 电流的方向D. 电磁铁的极性【答案】A【解析】【解答】解：由图知，甲、乙两线圈串联，所以通过甲、乙两线圈的电流相等；甲的线圈匝数明显比乙的线圈匝数多，实验观察到电磁铁甲吸引大头针的数目比乙多；所以此实验说明电磁铁的磁性强弱与线圈匝数有关．故选A．【分析】要解决此题，需要掌握电磁铁磁性强弱的因素．知道电磁铁磁性的强弱与电流的大小和线圈的匝数有关；同时要掌握串联电路中的电流特点，知道串联电路中电流相等．掌握转化法在此实验中的应用．3．下列设备，利用电磁继电器工作的是（）A. 水位自动报警器B. 动圈式话筒C. 电磁起重器D. 直流电铃【答案】 A【解析】【解答】解：A、如图，由容器、左侧电源和电磁铁组成的是控制电路，由有灯和右侧电源组成的是工作电路，这是一个电磁继电器用控制电路来控制工作电路的。
2017年中考物理试题集锦——电与磁
2017年物理中考试题集锦——电与磁考点一：磁现象磁场1．如图是我国早期的指南针﹣﹣司南，它是把天然磁石磨成勺子的形状，放在水平光滑的“地盘”上制成的．东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”．“柢”指的是司南长柄，下列说法中正确的是（）①司南指南北是由于它受到地磁场的作用②司南长柄指的是地磁场的北极③地磁场的南极在地球地理的南极附近④司南长柄一端是磁石的北极．A．只有①②正确B．只有①④正确C．只有②③正确D．只有③④正确2．小红梳理反思了“磁场和磁感线”相关知识，她归纳整理如下，其中正确的有（）①磁场看不见摸不着，但是可以借助小磁针感知它的存在②磁感线是磁体周围空间实际存在的曲线③磁感线是铁屑组成的④地磁场的磁感线是从地球南极附近发出回到北极附近．A．①④B．②③C．①②D．②④考点二：电生磁通电螺线管3．一通电螺线管中的电流方向和其周围磁感线的分布如图所示，其中正确的是（）A．B．C．D．4.如图所示的装置中，当开关S闭合后，下列判断正确的是（）A.通电螺线管外A点的磁场方向向左B.通电螺线管的左端为N极C.向左移动滑片P，通电螺线管的磁性减弱D.小磁针静止后，其N极的指向沿水平向右考点三：电磁铁电磁继电器5.许多自动控制的电路中都安装有电磁铁。
有关电磁铁，下列说法中正确的是（）A、电磁铁的铁芯，可以用铜棒代替B、电磁继电器中的磁体，可以使用永磁铁C、电磁铁磁性的强弱只与电流的大小有关D、电磁铁是根据电流的磁效应制成的6．下图中是探究电磁铁磁性强弱与电流大小关系的是（）A．B．C．D ．7．如图所示为电磁铁的线路图．开关S闭合后，滑动变阻器的滑片P向右滑动过程中（）A．电磁铁的右端为S极，磁性增强B．电磁铁的右端为S极，磁性减弱C．电磁铁的右端为N极，磁性增强D．电磁铁的右端为N极，磁性减弱8．如图所示，是某保密室的防盗报警电路，当有人闯入保密室时会使开关S 闭合．下列说法正确的是（）A．电磁继电器与发电机工作原理相同B．电磁继电器与电动机工作原理相同C．电磁铁工作时，上端为S极D．当有人闯入保密室时，b灯亮9. 图5是直流电铃的工作原理图。
中考物理电与磁各地方试卷集合汇编
中考物理电与磁各地方试卷集合汇编一、电与磁选择题1．如图中的a表示垂直于纸面的一根导线，它是闭合回路的一部分．它在下图所示各磁场中水平运动时，哪种情况不会产生感应电流（）A. B. C. D.【答案】B【解析】【解答】解：磁极间的磁感线是从N极指向S极，由图可知，ACD中的导体运动时都会切割磁感线，所以会产生感应电流；只有B没有切割磁感线，所以不会产生感应电流；故选B．【分析】能否产生感应电流，就要看图示的情景能否满足①闭合电路；②导体切割磁感线运动这两个条件．2．如图所示的几个实验装置中，与动圈式话筒工作原理相同的是（）A. B. C. D.【答案】D【解析】【解答】动圈式话筒是利用电磁感应工作的。
A项、B项都是电流的磁效应，C项是磁场对通电导线的作用力，D项是电磁感应实验，故答案为：D。
【分析】电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电流.3．我国航母舰机起飞将采用自行研制的电磁弹射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到强大的推力，下列各图中与弹射车工作原理一致的是（）A. 电风扇B. 手播发电机C. 电热水壶D. 电磁起重机【答案】 A【解析】【解答】由题意知弹射车的工作原理：磁场对电流有力的作用。
A、电风扇的原理：磁场对电流有力的作用，A符合题意；B、手播发电机的原理：电磁感应现象，B不符合题意；C、电热水壶的原理：电流的热效应，C不符合题意；D、电磁起重机的原理：电流的磁效应D，不符合题意。
故答案为：A。
【分析】先判断弹射车的工作原理，再逐项分析各个选项中的工作原理进行分析判断。
4．如图所示，电磁铁上方附近有一点A，小磁针置于电磁铁的右方附近。
闭合开关S，下列判断正确的是（）A. 电磁铁的左端为N极B. 电磁铁上方A点的磁场方向向右C. 小磁针静止后，其N极的指向向右D. 向左移动滑片P，电磁铁的磁性减弱【答案】 C【解析】【解答】A、由安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向右端，则通电螺线管的右端为N极，A不符合题意；B、在磁体的外部，磁感线从N极指向S极，所以通电螺线管外A点的磁场方向向左，B 不符合题意；C、通电螺线管的右端是N极，根据异名磁极相互吸引可知，小磁针的S极应靠近螺线管的右端，则小磁计的S极向左转动，小磁针会逆时针旋转，故小磁针静止时，其N极的指向向右，C符合题意；D、向左移动滑片P，连入电路的电阻减小，电流增大，电磁铁的磁性增强，D不符合题意；故答案为：C。
