电磁兼容原理与应用 第3版
电磁兼容原理与应用第3版电磁兼容（Electromagnetic Compatibility，EMC）是指电子设备在电磁环境中能够正常工作，并且不对周围的其他设备或环境产生无法接受的干扰。
电磁兼容原理与应用是研究电磁兼容问题的一门学科，它关注电磁辐射、电磁感应、电磁传输等现象，并通过设计、测试和调试等手段，确保电子设备在各种电磁环境下均能安全可靠地工作。
在现代社会中，电子设备无处不在，如手机、电视、电脑等。
这些设备在工作过程中会产生电磁辐射，如果没有进行兼容设计，就会对其他设备产生干扰，导致通信中断、数据错误等问题，甚至对人体健康造成威胁。
因此，电磁兼容问题的研究和应用变得至关重要。
电磁兼容的基本原理是电磁场的相互作用。
电磁场是由电荷和电流所产生的，它具有电场和磁场两个方面的特性。
当电子设备工作时，会产生电磁辐射，这些辐射会传播到周围空间中，与其他设备或环境相互作用。
如果设备之间的电磁场相互干扰，就会导致电磁兼容问题。
为了解决电磁兼容问题，需要从以下几个方面进行考虑和应用。
首先是电磁辐射控制，即减少设备产生的电磁辐射，采取屏蔽、滤波等措施，将辐射控制在一定范围内。
其次是电磁感应抑制，即减少设备对外部电磁场的感应，采取屏蔽、隔离等措施，避免干扰其他设备或被外部干扰。
再次是电磁传输优化，即通过合理布局电路、减小电磁耦合等手段，提高电磁传输的效率和可靠性。
电磁兼容的应用范围非常广泛。
在电子产品设计中，需要考虑设备的电磁兼容性，以满足国际标准和法规的要求，确保产品能够顺利上市销售。
在工业控制系统中，需要保证各个设备之间的电磁兼容性，以确保系统的稳定运行。
在军事领域中，电磁兼容问题更是关系到国家安全，需要对军用设备进行严格的电磁兼容性测试和评估。
电磁兼容还与环境保护密切相关。
电磁辐射对人体健康和生态环境都具有一定的影响，因此需要在电子设备设计和使用过程中，减少对环境的电磁污染。
同时，电磁兼容也与电磁波安全有关，需要对电磁辐射进行监测和控制，保护公众的身体健康。
华为产品可制造性设计指导书
单板可制造性设计指导书0定义 Definition可制造性设计：单板可制造性是单板必须具备的、通过良好的单板工艺设计来实现的一个重要特性，具体表现在满足设备工艺能力，大的工艺窗口，高的生产效率，低的制造成本，可接受的制造缺陷率，以及单板的高工艺可靠性。
可制造性设计是单板工艺设计的主要内容，主要包括元器件工艺性认证、单板工艺路线设计、PCB工艺设计、单板工艺可靠性设计等业务，覆盖产品开发全过程。
1 目的Objective本流程的目的：规范产品/单板可制造性设计过程，明确单板工艺设计活动，对单板工艺设计过程实施有效控制。
本流程是IPD流程直接支撑子流程。
2 适用范围Scope本流程适用于所有产品/单板的可制造性设计。
3 KPI指标 KPI Index4流程图Flow Chart设计建议 环境需求安规需求EMC 需求防护需求可制造性需求（初稿）002环保需求单板清单相关工艺规范PCB 工艺设计规范PCB 设计及工艺设计要求PCB PCB 设计及工艺设计要求查检表查检表工艺仿真结果单板试制方案PCB PCB 单板TR4A TR5检表表PCB BOMTR6量产单板工艺问题受理和解决AME （单板工艺）023市场失效单板工艺分析改进AME （单板工艺）024工艺设计能力提升AME （单板工艺）5 流程说明 Instructions of Process 001通过相关工艺规范和类似产品在我司地加工质量水平，了解公司现有制造工艺能力。
001b可制造性需求已经在《概念阶段确定可制造性需求指南》和《单板可制造性需求基线》中列出了通用的单板可制造性需求，该需求是保证单板可以加工制造的基本要求，拟制新产品可制造性需求时，可以在基线的基础上进行裁减。
新开发的产品可能还有区别于通用单板可制造性需求的其他需求，需要在《工程设计调研与设计建议》文档中分析产品特点，收集相关信息，结合对业界及我司类似产品的可制造性分析，由单板工艺工程师在通用可制造性需求的基础上提出并写入《可制造性需求》文档中。

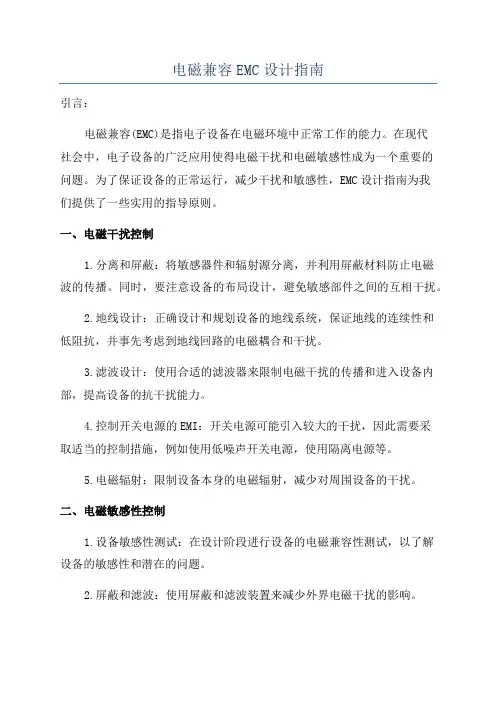

电磁兼容EMC设计指南
电磁兼容EMC设计指南引言：电磁兼容(EMC)是指电子设备在电磁环境中正常工作的能力。
在现代社会中，电子设备的广泛应用使得电磁干扰和电磁敏感性成为一个重要的问题。
为了保证设备的正常运行，减少干扰和敏感性，EMC设计指南为我们提供了一些实用的指导原则。
一、电磁干扰控制1.分离和屏蔽：将敏感器件和辐射源分离，并利用屏蔽材料防止电磁波的传播。
同时，要注意设备的布局设计，避免敏感部件之间的互相干扰。
2.地线设计：正确设计和规划设备的地线系统，保证地线的连续性和低阻抗，并事先考虑到地线回路的电磁耦合和干扰。
3.滤波设计：使用合适的滤波器来限制电磁干扰的传播和进入设备内部，提高设备的抗干扰能力。
4.控制开关电源的EMI：开关电源可能引入较大的干扰，因此需要采取适当的控制措施，例如使用低噪声开关电源，使用隔离电源等。
5.电磁辐射：限制设备本身的电磁辐射，减少对周围设备的干扰。
二、电磁敏感性控制1.设备敏感性测试：在设计阶段进行设备的电磁兼容性测试，以了解设备的敏感性和潜在的问题。
2.屏蔽和滤波：使用屏蔽和滤波装置来减少外界电磁干扰的影响。
3.设备间的距离：在设备布局时，尽量保持设备之间的距离，避免互相的干扰。
4.地线和电源：正确设计和规划设备的地线和电源系统，以降低电磁干扰的传播和影响。
5.接口设计：在设备接口的设计中，要考虑到信号传输的稳定性和抗干扰能力，采取合适的措施，例如增加屏蔽、滤波等。
6.监测和调试：使用适当的设备和工具，定期对设备进行监测和调试，发现问题并及时解决。
三、其它注意事项1.符合标准：遵循相关的EMC标准和规范，确保设备的设计和测试符合国际标准要求。
2.技术培训：提供相关的EMC技术培训，提高设计人员的EMC意识和技能水平。
3.设备的环境适应性：考虑设备在不同环境下的使用，例如温度、湿度、气压等因素对设备的影响。
4.EMC测试设备：选择合适的EMC测试设备和工具，进行设备的测试和验证。
5.设备的整体性能：EMC设计要与设备的整体性能相匹配，保证设备的正常运行和性能表现。
电磁兼容设计讲座华为
并联单点接地
并联单点接地最大的缺点是耗时费料，由于接地线太 多太长，以至增加各地阻抗，尤其在高频范围中更加严 重。
电磁兼容设计讲座华为
多点接地
在频率低于10MHz时，较适于单点接地。若在高频 (>10MHz)情况下，由于接地线的长度以及接地电路的影 响，故单点接地无法达到去除干扰的效果，此时就得使用 多点接地。此时接地线的长度亦应尽量缩短。下图各接地
电磁兼容设计讲座华为
注意之二
低频宜采用单点接地系统，高频应采用多点接地系统； 良好的接地系统； 减少由共同导体所引入的杂讯电压，尽量避免产生接地环 路； 已接地的放大器接于未接地之电源，其输入导线之屏蔽应 接于放大器之接地点。若未接地之放大器接于接地之电源， 则输入导线之屏蔽应于电源端接地。高增益放大器之屏蔽 应接于放大器之接地点； 若信号线路两端接地，则所产生的接地环路易受磁场及地 电位差的干扰； 去除接地环路的方法有使用隔离变压器、光电耦合器、差 动放大器、扼流圈。
电磁兼容讲座系列
电磁兼容设计讲座
可靠性部谢玉明
电磁兼容设计讲座华为
定义
电磁兼容（EMC)：
Electromagnetic Compatibility
电磁干扰（EMI)：
Electromagnetic Interference
电磁敏感性（EMS〕：
Electromagnetic Susceptibility
搭接的方法有熔接(Welding)、硬焊〔Brazing〕、 软 焊 （ Sweating ） 、 砧 接 〔Swaging〕 、 铆 接 (Riveting)以及螺丝连接。
电磁兼容设计讲座华为
搭接之处理
搭接时，金属面应予以清洁，不得有油漆 或其它杂物，搭接完成后，可涂以油漆或 施以其它之防蚀保护。此外，搭接时应考 虑不同金属之电化效应，并应尽量减少接 触盐水、汽油等，以防电能作用。 若电能特性相去甚远的两金属欲搭接在一 起，应以介于其间的金属为垫圈置于该两 金属间，

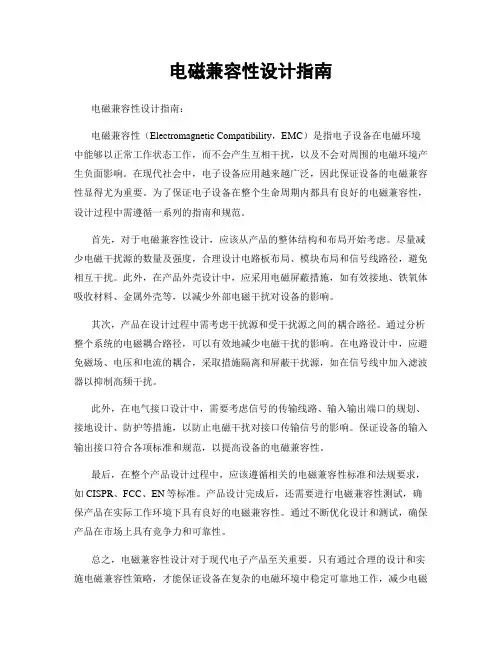

电磁兼容性设计指南
电磁兼容性设计指南电磁兼容性设计指南：电磁兼容性（Electromagnetic Compatibility，EMC）是指电子设备在电磁环境中能够以正常工作状态工作，而不会产生互相干扰，以及不会对周围的电磁环境产生负面影响。
在现代社会中，电子设备应用越来越广泛，因此保证设备的电磁兼容性显得尤为重要。
为了保证电子设备在整个生命周期内都具有良好的电磁兼容性，设计过程中需遵循一系列的指南和规范。
首先，对于电磁兼容性设计，应该从产品的整体结构和布局开始考虑。
尽量减少电磁干扰源的数量及强度，合理设计电路板布局、模块布局和信号线路径，避免相互干扰。
此外，在产品外壳设计中，应采用电磁屏蔽措施，如有效接地、铁氧体吸收材料、金属外壳等，以减少外部电磁干扰对设备的影响。
其次，产品在设计过程中需考虑干扰源和受干扰源之间的耦合路径。
通过分析整个系统的电磁耦合路径，可以有效地减少电磁干扰的影响。
在电路设计中，应避免磁场、电压和电流的耦合，采取措施隔离和屏蔽干扰源，如在信号线中加入滤波器以抑制高频干扰。
此外，在电气接口设计中，需要考虑信号的传输线路、输入输出端口的规划、接地设计、防护等措施，以防止电磁干扰对接口传输信号的影响。
保证设备的输入输出接口符合各项标准和规范，以提高设备的电磁兼容性。
最后，在整个产品设计过程中，应该遵循相关的电磁兼容性标准和法规要求，如CISPR、FCC、EN等标准。
产品设计完成后，还需要进行电磁兼容性测试，确保产品在实际工作环境下具有良好的电磁兼容性。
通过不断优化设计和测试，确保产品在市场上具有竞争力和可靠性。
总之，电磁兼容性设计对于现代电子产品至关重要。
只有通过合理的设计和实施电磁兼容性策略，才能保证设备在复杂的电磁环境中稳定可靠地工作，减少电磁干扰对设备和周围环境的影响，提高产品的市场竞争力和可靠性。
希望以上电磁兼容性设计指南能够为您的产品设计提供一定的参考和指导。
EMC(电磁兼容性)结构设计基础.
2.1 电场屏蔽 a.原理--- 电场的屏蔽是在干扰源和敏感单元之 间设置良好接地的金属屏障,就可以抑制干扰源 电场对敏感单元的影响.
b. 电屏蔽的设计要点 1)屏蔽体必须良好接地---接地电阻一般应小于 2mΩ,严格的场合应小于0.5mΩ.为减小接地电 阻,可选用横截面和周长较大的导线.为减小接 地线的感抗,要尽量减少导线的长度. 2)正确选择接地点---屏蔽体的接地点应靠近被 屏蔽的低电平元件的入地点,避免低电平电路的 地线流过较大的地电流. 3)合理设计屏蔽体的形状---用全封闭的盒体最 好. 4)选择导电性能好的导体做屏蔽体,如铜、铝等。 高频时，屏蔽体表面镀银。
EMC (电磁兼容性)结构设计基础
1.EMC(电磁兼容性)概述
1.1 电子系统的电磁兼容性
EMC (电磁兼容性)技术的早期仅仅考虑对无线电通 信、广播有影响的射频干扰。随着干扰源范围的扩 大及电磁能量应用形式的增多，电磁骚扰不在局限 于辐射，还要考虑感应、耦合和传导等引起的电磁 干扰。电磁干扰除影响电子系统和设备的正常工作 外，对人体健康也会造成有害的影响。
---双层磁屏蔽 （要得到高的屏蔽效果，往往采用高磁导率材 料和增加材料厚度的办法，但是，选用高磁导 率材料和增加材料厚度都是有限度的，此时， 可以采用双层磁屏蔽结构。）
ห้องสมุดไป่ตู้
b. 高频磁场的屏蔽 1)原理---高频交变磁场指的是高频电磁场中的磁 场分量,利用电磁感应现象在屏蔽体表面产生的 涡流的反磁场来达到高频磁场屏蔽的目的,也就 是利用涡流反磁场对原干扰磁场的排斥作用,来 抑制或抵消屏蔽体外的磁场.
3）电子设备电磁兼容性设计的基本要求
07-09华为刚性PCB性能规范及验收标准
DKBA 华为技术有限公司企业技术标准DKBA3178.1-2007.09代替Q/DKBA3178.1-2006刚性PCB性能规范及验收标准2007年10月15日发布2007年11月01日实施华为技术有限公司Huawei Technologies Co., Ltd.版权所有侵权必究All rights reserved目录前言 (11)1范围 (13)1.1 范围 (13)1.2 简介 (13)1.3 关键词 (13)2规范性引用文件 (13)3术语和定义 (13)4文件优先顺序 (14)5材料品质 (14)5.1 板材 (14)5.2 介质厚度公差 (14)5.3 PTH孔性能指标 (15)5.4 阻焊膜 (15)5.5 标记油墨 (15)5.6 最终表面处理 (15)5.6.1 热风整平 (15)5.6.2 化学镍金 (15)5.6.3 有机涂覆（OSP） (16)5.6.4 化学银 (16)5.6.5 化学锡 (16)5.6.6 电镀金手指 (17)2007-10-26 华为文档，未经许可不得扩散第2页,共2页Page2,Total26外观特性 (17)6.1 板边 (17)6.1.1 毛刺/毛头 (17)6.1.2 缺口/晕圈 (17)6.1.3 板角/板边损伤 (18)6.2 板面 (18)6.2.1 板面污渍 (18)6.2.2 水渍 (18)6.2.3 异物（非导体） (18)6.2.4 锡渣残留 (18)6.2.5 板面余铜 (18)6.2.6 划伤/擦花 (19)6.2.7 压痕 (19)6.2.8 凹坑 (19)6.2.9 GROUND面凹坑、铜粒 (19)6.2.10 露织物/显布纹 (20)6.3 次板面 (20)6.3.1 白斑/微裂纹 (20)6.3.2 分层/起泡 (21)6.3.3 外来杂物 (21)6.3.4 内层棕化或黑化层擦伤 (22)6.4 导线 (22)2007-10-26 华为文档，未经许可不得扩散第3页,共3页Page3,Total36.4.2 镀层缺损 (22)6.4.3 开路/短路 (22)6.4.4 导线压痕 (22)6.4.5 导线露铜 (22)6.4.6 铜箔浮离 (23)6.4.7 补线 (23)6.4.8 导线粗糙 (23)6.4.9 导线宽度 (24)6.4.10 阻抗 (24)6.5 金手指 (24)6.5.1 金手指光泽 (24)6.5.2 阻焊膜上金手指 (24)6.5.3 金手指铜箔浮离 (24)6.5.4 金手指表面 (25)6.5.5 板边接点毛刺 (25)6.5.6 金手指镀层附着力 (26)6.6 孔 (26)6.6.1 孔的公差 (26)6.6.2 铅锡堵孔 (26)6.6.3 异物堵孔 (27)6.6.4 PTH孔壁不良 (27)2007-10-26 华为文档，未经许可不得扩散第4页,共4页Page4,Total46.6.6 PTH孔壁破洞 (27)6.6.7 孔壁镀瘤 (28)6.6.8 晕圈 (28)6.6.9 粉红圈 (29)6.6.10 表层PTH孔环 (29)6.6.11 表层NPTH孔环 (29)6.7 焊盘 (30)6.7.1 焊盘露铜 (30)6.7.2 焊盘拒锡 (30)6.7.3 焊盘缩锡 (30)6.7.4 焊盘损伤 (31)6.7.5 焊盘脱落、浮离 (31)6.7.6 焊盘变形 (31)6.7.7 焊盘尺寸公差 (31)6.7.8 导体图形定位精度 (32)6.8 标记及基准点 (32)6.8.1 基准点不良 (32)6.8.2 基准点禁布区 (32)6.8.3 基准点尺寸公差 (32)6.8.4 字符模糊 (32)6.8.5 标记错位 (33)2007-10-26 华为文档，未经许可不得扩散第5页,共5页Page5,Total56.8.6 标记油墨上焊盘 (33)6.8.7 其它形式的标记 (33)6.9 阻焊膜 (33)6.9.1 导体表面覆盖性 (33)6.9.2 阻焊膜厚度 (33)6.9.3 阻焊膜脱落 (34)6.9.4 阻焊膜起泡/分层 (34)6.9.5 阻焊塞孔 (35)6.9.6 阻焊膜波浪/起皱/纹路 (36)6.9.7 吸管式阻焊膜浮空 (36)6.9.8 阻焊膜的套准 (37)6.9.9 阻焊桥 (38)6.9.10 阻焊膜物化性能 (38)6.9.11 阻焊膜修补 (38)6.9.12 双层阻焊膜 (39)6.9.13 板边漏印阻焊膜 (39)6.9.14 颜色不均 (39)6.10 外形尺寸 (39)6.10.1 板厚公差 (39)6.10.2 外形尺寸公差 (39)6.10.3 翘曲度 (39)6.10.4 拼板 (40)2007-10-26 华为文档，未经许可不得扩散第6页,共6页Page6,Total67可观察到的内在特性 (40)7.1 介质材料 (41)7.1.1 压合空洞 (41)7.1.2 非金属化孔与电源/地层的空距 (41)7.1.3 分层/起泡 (41)7.1.4 过蚀/欠蚀 (42)7.1.5 介质层厚度 (43)7.1.6 树脂内缩 (43)7.2 内层导体 (43)7.2.1 孔壁与内层铜箔破裂 (43)7.2.2 镀层破裂 (44)7.2.3 表层导体厚度 (44)7.2.4 内层铜箔厚度 (45)7.2.5 地/电源层的缺口/针孔 (45)7.3 金属化孔 (45)7.3.1 内层孔环 (45)7.3.2 PTH孔偏 (45)7.3.3 孔壁镀层破裂 (46)7.3.4 孔角镀层破裂 (46)7.3.5 渗铜 (46)7.3.6 隔离环渗铜 (47)7.3.7 层间分离(垂直切片） (47)2007-10-26 华为文档，未经许可不得扩散第7页,共7页Page7,Total77.3.8 层间分离（水平切片） (48)7.3.9 孔壁镀层空洞 (49)7.3.10 孔壁腐蚀 (49)7.3.11 盲孔树脂填孔 (50)7.3.12 钉头 (50)8特殊板的其它特别要求 (50)8.1 背钻孔的特殊要求 (50)8.2 阶梯孔、阶梯板的特殊要求 (51)8.2.1 阶梯孔的要求 (51)8.2.2 阶梯板 (52)8.3 射频类PCB (52)8.3.1 外观 (52)8.3.2 铜厚 (52)8.3.3 粗糙度 (53)8.4 碳浆及银浆（线路及贯孔） (53)8.4.1 开路/短路 (53)8.4.2 导线宽度 (53)8.4.3 阻值要求 (53)8.4.4 银浆贯孔厚度要求 (53)9埋容PCB (53)10常规测试 (54)10.1 清洁度实验 (54)2007-10-26 华为文档，未经许可不得扩散第8页,共8页Page8,Total810.3 通断测试 (54)11结构完整性试验 (55)11.1 切片制作要求 (55)11.2 阻焊膜附着强度试验 (55)11.3 介质耐电压试验 (55)11.4 绝缘电阻试验 (56)11.5 热应力试验 (56)11.6 热冲击试验 (56)11.7 耐化学品试验 (56)11.8 IST测试 (57)12品质保证 (57)12.1 抽样 (57)12.2 检验责任 (57)12.3 外协加工 (57)12.4 原材料检验 (57)12.5 仲裁试验 (58)12.6 可靠性试验与评估 (58)12.7 制程控制 (58)12.8 改进计划 (58)13其他要求 (58)13.1 包装 (58)2007-10-26 华为文档，未经许可不得扩散第9页,共9页Page9,Total913.3返修 (58)13.4暂收 (59)13.5产品标识.........................................................四2007-10-26华为文档，未经许可不得扩散第10页，共10页P a ge10，TotallO密级：秘密DKBA3178.1-2007.09前言本标准的其他系列规范： Q/DKBA3178.2 高密度PCB（HDI）检验标准Q/DKBA3178.3 柔性印制板（FPC）检验标准与对应的国际标准或其他文件的一致性程度：本标准对应于“IPC-A-600GAcceptabilityof PrintedBoar ds”和“IPC-6012QualificationandPerformanceSpecificationforRigidPrinted Boards”。
产品结构设计EMC规范(图文并茂)
产品结构设计EMC规范1.主板屏蔽罩不能有太多没有必要的开口和缝隙。
PASS □NG□解释说明：一个理想的屏蔽屏蔽罩是没有任何开口和缝隙的。
被屏蔽的干扰信号辐射到屏蔽罩的内表面，如果是理想的屏蔽罩干扰信号被100％屏蔽，没有任何泄露。
但如果屏蔽罩的开口和缝隙的长度大于或等于电磁波半波长整数倍时，电磁波的泄漏最大。
对于1GHz（波长为300mm）的干扰信号，缝隙和开口长度小于150mm(半波长)时，1GHz的干扰信号开始被衰减。
如要衰减20DB，则缝隙长度要小于15mm（150mm的1/10，20㏒10=20db。
），如要衰减26Db,则缝隙长度要小于7.5mm（15mm的1/2，20㏒2=6db。
）如要衰减32db,则缝隙长度要小于3.75mm。
一个比较好的屏蔽罩的屏蔽效能都要求达到30—40db。
右图里开口和缝隙都很大，电磁泄露非常大。
2.主板屏蔽罩四边角不能有缝隙，要搭接或铆接良好。
PASS □NG□解释说明：根据上面的分析，屏蔽罩的四边角都不能有缝隙，如右图两个屏蔽罩，左边的是我们公司做的，右边的外公司的产品。
对比两个屏蔽罩的边角，一个是重点考虑边角缝隙，一个是没有考虑边角缝隙。
要想屏蔽罩有良好的屏蔽效能，边角缝隙一定要处理好。
比较两个屏蔽罩的边角缝隙的处理情况。
3.靠DVD机芯碟片出口的屏蔽罩开口不能太大。
PASS □NG□解释说明：机芯碟片出口的屏蔽罩开口太大会导致主板上的噪声、DVD板和机芯上的噪声通过这些比较大的开口辐射出去。
屏蔽罩的制作应该像右图一样只留一个碟片出口。
碟片出口屏蔽罩开口较大。
屏蔽罩只留一个碟片出口，很好的设计。
4.输入输出挡板与屏的屏蔽罩不能有开口、缝隙。
PASS □NG□解释说明：输入输出挡板与主板屏蔽罩一起构成一个完整的屏蔽罩。
输入输出挡板与屏的屏蔽罩存在的开口和缝隙会导致主板上的电磁波泄露，使屏蔽罩的屏蔽效能大大降低。
EMI对策时要在输入输出挡板下垫一个长条的导电泡棉，增加了EMI的对策成本。
(完整版)华为传输EMC基础知识
资料编码产品名称使用对象产品版本编写部门资料版本EMC基础知识拟制：日期：审核：日期：审核：日期：批准：日期：华为技术有限公司版权所有侵权必究EMC基础知识文档密级：内部公开修订记录日期修订版本作者描述EMC基础知识文档密级：内部公开目录课程说明 (1)课程介绍 (1)培训目标 (1)参考资料 (1)1序论 (2)1.1电磁兼容概述 (2)1.2电磁兼容性的基本概念 (2)1.2.1电磁骚扰与电磁干扰 (2)1.2.2电磁兼容性(EMC-Electromagnetic Compatibility） (3)1.2.3电磁兼容常用名词术语 (3)1.3电磁干扰 (4)1.3.1电磁干扰三要素 (4)1.3.2电磁兼容研究的主要内容 (4)1.4基本的电磁兼容控制技术 (5)1.5电磁兼容标准 (5)1.5.1电磁兼容标准的制订 (5)1.5.2EMC标准拟订的理论基础 (7)1.5.3电磁兼容标准的分类 (7)1.5.4产品的电磁兼容标准遵循原则 (8)1.6电磁兼容测试技术简介 (9)1.6.1概述 (9)1.6.2EMC测试项目 (9)1.6.3电磁发射 (9)1.6.4抗扰性EMS (9)1.7EMC测试结果的评价 (10)1.8产品EMC设计的重要性 (10)1.9产品的认证 (11)小结： (12)思考题： (12)2EMC基础理论 (13)2.1电磁骚扰的耦合机理 (13)2.1.1引言 (13)2.1.2电磁骚扰的常用单位 (13)2.1.3传导干扰 (15)EMC基础知识文档密级：内部公开2.1.4辐射干扰 (16)2.2电磁干扰的模式 (17)2.2.1共模干扰与差模干扰 (17)2.2.2PCB的辐射与线缆的辐射 (18)2.3电磁屏蔽理论 (20)2.3.1屏蔽效能的感念 (20)2.3.2屏蔽体上孔缝的影响 (20)2.4电缆的屏蔽设计 (20)2.5接地设计 (21)2.5.1接地的概念 (21)2.5.2接地的种类 (22)2.6滤波设计 (23)2.6.1滤波电路的基本概念 (23)2.6.2电源EMI滤波器 (23)小结： (24)思考题： (24)3系统安装和维护 (25)3.1系统安装的EMC要求 (25)3.1.1概述 (25)3.1.2系统环境要求 (25)3.1.3防整机安装 (25)3.1.4电缆布线要求 (26)3.2系统维护 (28)3.2.1防静电要求 (28)3.2.2系统检视 (28)3.2.3系统干扰问题的处理 (28)小结： (29)思考题： (29)EMC基础知识文档密级：内部公开课程说明课程介绍本课程分三个章节，分别从概念，基本理论和系统方面简单介绍了EMC的基本概念、标准、测试内容，产品认证和电磁兼容的基本理论，最后介绍了系统安装和维护中的EMC问题。
华为EMC设计指导书
1.2 单板的性能指标与成本要求 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 1.3 电源层、地层、信号层的相对位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3பைடு நூலகம்
1.3.1 Vcc、GND 平面的阻抗以及电源、地之间的EMC环境问题 . . . . . . . . . . . . . . . . . . . . . 3 1.3.2 Vcc、GND 作为参考平面，两者的作用与区别 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 1.3.3 电源层、地层、信号层的相对位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 2 模块划分及特殊器件的布局 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 2.1 模块划分 . . . . . .
华为pcb设计规范
华为pcb设计规范华为pcb设计规范是指在华为通信技术公司中，为了保证产品质量和可靠性，对于PCB设计进行的一系列规范和要求。
PCB设计规范主要包括以下方面：1. 尺寸规范：PCB的尺寸应符合实际需求，并且要符合相关的标准。
同时需要保证PCB的尺寸稳定性和一致性，以便于后续组装和调试。
2. 层序规范：PCB的层数一般由工程师根据需求确定，但是在设计过程中需要严格遵循规范，确保层间电气性能和物理特性的稳定性。
同时需要遵循信号和电源分层的原则，以减少干扰和电磁辐射。
3. 排线规范：在进行排线设计时，需要注意信号线和电源线的分离，避免产生互相干扰。
同时要注意线的走向和走线长度，尽量减小电磁干扰和信号损耗。
4. 焊盘规范：焊盘的设计需要符合标准，要保证焊盘的位置准确、规整。
同时要留出足够的空间，方便后续SMT和手工焊接操作。
5. 贴片元件规范：在贴片元件的使用上，需要参考元件的规格和标准，确保正确安装。
同时要注意贴片元件与焊盘的匹配，确保焊接的可靠性和良好的电气连接。
6. DRC规范：在PCB设计的过程中，需要进行设计规则检查(DRC)，用于排查设计中的错误和不符合规范的地方。
DRC规范包括禁止过于靠近边缘、禁止过小的过孔和过小的线宽等。
7. 环保规范：在设计中要尽量减少对环境的影响，选用环保的材料和工艺。
同时要注意废弃物的处理和回收，确保环保意识贯穿整个设计过程。
8. EMI规范：在PCB设计中，要尽量减小电磁干扰的影响，采取屏蔽、隔离和滤波的措施。
同时要遵守相关的EMI标准，确保产品在电磁兼容性方面符合要求。
9. 热管理规范：在高性能的电子产品设计中，要考虑散热问题，采用散热片、散热模组和散热孔等技术手段，确保PCB的温度控制在合理范围内。
10. 防静电规范：防静电措施是PCB设计中必不可少的一项规范。
要考虑电路的结构布局，使用合适的防静电元器件和防护措施，预防静电对电路和器件的损害。
综上所述，华为PCB设计规范是为了确保产品质量和可靠性，对PCB设计进行的一系列规范和要求。
结构件电磁兼容设计
结构件电磁兼容设计第一篇：结构件电磁兼容设计结构件电磁兼容设计1.范围本规范规定了结构件电磁兼容设计（主要是屏蔽和接地）的设计指标、设计原则和具体设计方法。
本规范适应于结构设计人员进行结构件的电磁兼容设计，目的是规范机电协调中电磁兼容方面的内容，指导结构设计人员正确地选择方案和进行详细设计。
2.引用标准下列标准包含的条文，通过在本标准中引用而构成本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GJB 1046 《舰船搭接、接地、屏蔽、滤波及电缆的电磁兼容性要求和方法》GJB 1210 《接地、搭接和屏蔽设计的实施》GJB/z 25 《电子设备和设施的接地搭接和屏蔽设计指南》MIL-HDBK-419 《电子设备和设施的接地搭接和屏蔽》IEC 61587-3（草案）《第三部分：IEC 60917-...和IEC 60297-...系列机箱、机柜和插箱屏蔽性能试验》《结构件分类描述优化方案及图号缩写规则》3.术语本规范中的专业术语符合IEC50-161 《电磁兼容性术语》的规定。
4.结构件电磁兼容性设计程序要求对于有EMC要求的项目的开发程序，在遵守部门现有的结构造型设计流程基础上，提出以下特殊的要求：�所有需要考虑屏蔽的A类项目以及产品定位为海外市场的所有项目，必须通过EMC方案评审后才能进行详细的设计；�对于C级以上屏蔽等级（具体级别划分见5.1）要求的项目，方案评审时必须提交详细的EMC设计方案（包括屏蔽体的详细结构和具体处理措施）；�对于C级以上屏蔽等级的项目，样机评审时必须提交屏蔽效能测试报告；�除通用结构件（例如19“标准机柜）外，如果样机的屏蔽效能测试结果达不到设计指标的要求，只要整机（产品）的EMC测试中相应指标符合要求，结构件可以不要求再作优化。
1 5.结构件屏蔽效能等级 2屏蔽效能等级的划分一般结构件的屏蔽效能分为以下六个等级，各级屏蔽效能指标规定如下：�E级：30-230 MHz 20 dB；230-1000 MHz 10 dB �D 级：30-230 MHz 30 dB；230-1000 MHz 20 dB �C级：30-230 MHz 40 dB；230-1000 MHz 30 dB �B级：30-230 MHz 50 dB；230-1000 MHz 40 dB �A级：30-230 MHz 60 dB；230-1000 MHz 50 dB�T级：比A级高10dB或者以上，和／或对低频磁场、1GHz以上平面波屏蔽效能有特殊需求屏蔽效能等级由高至低分别为：T级� A 级� B级� C级� D级� E级。
硬件EMC设计规范1_华为内部资料
硬件EMC设计规范1_华为内部资料本规范只简绍EMC的主要原则与结论，为硬件⼯程师们在开发设计中抛砖引⽟。
电磁⼲扰的三要素是⼲扰源、⼲扰传输途径、⼲扰接收器。
EMC 就围绕这些问题进⾏研究。
最基本的⼲扰抑制技术是屏蔽、滤波、接地。
它们主要⽤来切断⼲扰的传输途径。
⼴义的电磁兼容控制技术包括抑制⼲扰源的发射和提⾼⼲扰接收器的敏感度，但已延伸到其他学科领域。
本规范重点在单板的EMC 设计上，附带⼀些必须的EMC 知识及法则。
在印制电路板设计阶段对电磁兼容考虑将减少电路在样机中发⽣电磁⼲扰。
问题的种类包括公共阻抗耦合、串扰、⾼频载流导线产⽣的辐射和通过由互连布线和印制线形成的回路拾取噪声等。
在⾼速逻辑电路⾥，这类问题特别脆弱，原因很多：1、电源与地线的阻抗随频率增加⽽增加，公共阻抗耦合的发⽣⽐较频繁；2、信号频率较⾼，通过寄⽣电容耦合到布线较有效，串扰发⽣更容易；3、信号回路尺⼨与时钟频率及其谐波的波长相⽐拟，辐射更加显著。
4、引起信号线路反射的阻抗不匹配问题。
⼀、总体概念及考虑1、五⼀五规则，即时钟频率到5MHz 或脉冲上升时间⼩于5ns，则PCB 板须采⽤多层板。
2、不同电源平⾯不能重叠。
3、公共阻抗耦合问题。
模型：VN1＝I2ZG 为电源I2 流经地平⾯阻抗ZG ⽽在1 号电路感应的噪声电压。
由于地平⾯电流可能由多个源产⽣，感应噪声可能⾼过模电的灵敏度或数电的抗扰度。
解决办法：①模拟与数字电路应有各⾃的回路，最后单点接地；②电源线与回线越宽越好；③缩短印制线长度；④电源分配系统去耦。
4、减⼩环路⾯积及两环路的交链⾯积。
5、⼀个重要思想是：PCB 上的EMC 主要取决于直流电源线的Z 0C→∞，好的滤波，L→0，减⼩发射及敏感。
如果< 0.1Ω极好。
⼆、布局下⾯是电路板布局准则：1、晶振尽可能靠近处理器2、模拟电路与数字电路占不同的区域3、⾼频放在PCB 板的边缘，并逐层排列4、⽤地填充空着的区域三、布线1、电源线与回线尽可能靠近，最好的⽅法各⾛⼀⾯。
华为电磁兼容性结构设计规范V20
DKBA华为技术有限公司企业技术规范DKBA0.400.0022 REV. 2.0电磁兼容性结构设计规范华为技术有限公司发布前言本规范根据国家标准GJB 1046、GJB 12190、MIL- HDBK-419、IEC TS 61587-3、IEEE299-1997以及ARP1705 等系列标准编制而成。
本规范起草单位：华为技术有限公司结构造型设计部本规范授予解释单位：华为技术有限公司结构造型设计部本规范起草人：本规范审核人：标准化审核人：本规范批准人：本规范在编制和审核过程中，得到了EMC特别工作组各位同仁的协助，在此表示衷心的感谢！目录1 范围82 引用标准83 术语9 4电磁场的基本概念10 4.1 基本概念104.1.1 电场104.1.2 磁场104.1.3 电磁感应定律11 4.2电磁场方程组114.3 电磁波的传播特性125 电磁兼容的基本概念14 5.1 电磁兼容的定义14 5.2 电磁兼容的三要素14 5.3 如何实现电磁兼容14 5.4 产品电磁兼容性能具体要求155.5 解决电磁兼容问题的手段166 电磁屏蔽的基本理论17 6.1 电磁屏蔽的概念17 6.2 连续屏蔽体的屏蔽186.2.1 连续屏蔽体屏蔽模型186.2.2 吸收损耗196.2.3 反射损耗196.2.4 多次反射修正因子206.2.5 薄膜连续屏蔽体的屏蔽206.2.6 双层屏蔽216.3 不连续屏蔽体的屏蔽216.3.1 缝隙屏蔽226.3.2 开孔屏蔽236.3.3 电缆穿透266.3.4 屏蔽体的综合屏蔽效能287 屏蔽设计29 7.1 选择屏蔽效能指标297.1.1 结构件屏蔽效能等级307.1.2 公司现有产品的RE测试结果概况30327.1.3 公司现有结构件屏蔽效能测试结果概况7.1.4 如何选择结构件屏蔽效能指标347.1.5 屏蔽效能指标的默认含义357.1.6 关于低频磁场屏蔽357.1.7 关于1GHz以上的屏蔽36 7.2 选择屏蔽体方案36 7.3 屏蔽设计成本分析38 7.4 缝隙的屏蔽设计397.4.1 紧固点直接连接的屏蔽397.4.1.1 减小缝隙的最大尺寸397.4.1.2 增加缝隙深度407.4.1.3 紧固点间距的选择427.4.1.4 凸包的屏蔽447.4.2 安装屏蔽材料447.4.2.1 安装屏蔽材料的应用场合44457.4.2.2 缝隙中安装屏蔽材料后的屏蔽分析7.4.2.3 缝隙的结构形式45477.4.2.4 屏蔽材料与零件之间的相容性7.4.3 屏蔽材料的选用477.4.3.1公司允许使用的屏蔽材料477.4.3.2 各种材料的应用场合517.4.3.3 屏蔽材料的压缩方向517.4.3.4 各种材料的压缩量范围527.4.3.5 屏蔽材料的安装形式537.4.3.6 各种材料的屏蔽性能557.4.3.7 新材料和新技术的应用56 7.5 通风孔的屏蔽设计567.5.1 选择通风孔的屏蔽方案567.5.2 穿孔金属板577.5.3 截至波导通风板59 7.6 局部开孔的屏蔽60 7.7 塑胶件的屏蔽设计60 7.8 单板局部屏蔽627.8.1 盒体式结构627.8.2 围框式结构63 7.9 电缆对屏蔽的影响647.9.1 光纤出线657.9.2 屏蔽电缆夹线657.9.3 屏蔽连接器转接707.9.4 滤波连接器转接727.9.5 电缆直接出屏蔽体727.9.6 电源滤波器转接737.10 内部隔离设计737.11 屏蔽效能裕量设计748 接地的基本理论76 8.1 接地的概念76 8.2 接地的作用76 8.3 搭接的概念788.4 搭接的目的789 搭接接地设计79 9.1 搭接设计基本原则79 9.2 搭接设计要求799.2.1 搭接设计基本要求799.2.2 结构件之间的电连接81 9.3 搭接电阻819.3.1 搭接电阻的应用819.3.2 搭接电阻值的规定82 9.4 搭接与屏蔽83 9.5 搭接设计的具体实现方案839.5.1 机柜的搭接设计849.5.2 插箱、模块的搭接859.5.3 并柜时机柜的搭接859.5.4 外部接地线与机柜的搭接859.5.5 滤波器的接地设计869.5.6 接地线879.6 典型错误搭接方法8810 屏蔽性能测试89 10.1 机柜/子架的屏蔽效能测试8910.1.1 测试原理8910.1.2 测试布局8910.1.3 被试件条件9010.1.4 测试报告9010.1.5 排除谐振点9110.1.6 测试结论91 10.2 开孔和缝隙的屏蔽效能测试9210.2.1 MIL-G-83528的测试方法9210.2.1.1 测试原理9210.2.1.2 测试布局9310.2.1.3 测试频段9410.2.1.4 天线的位置9410.2.2 华为公司测试方法9410.2.2.1 测试原理9410.2.2.2 测试布局9610.2.2.3 测试频段9710.2.2.4 测试过程97 10.3 屏蔽材料的屏蔽性能测试9710.3.1 屏蔽材料的导电性能测试9710.3.2 屏蔽材料的转移阻抗测试9710.3.2.1 测试原理9710.3.2.2 屏蔽质量的概念9910.3.2.3 测试布局9910.3.2.4 关于测试压力10010.3.2.5 测试频段10010.3.2.6 测试步骤10010.3.2.7 测试结果10110.3.3 屏蔽材料的屏蔽效能测试10110.3.4 各种测试方法的比较和应用10111 屏蔽效能预测与仿真103 11.1 经验数据库的积累103 11.2 局部细节的屏蔽效能分析104 11.3 电磁场模拟仿真104华为技术有限公司企业技术规范DKBA0.400.0022 REV. 2.0电磁兼容性结构设计规范1范围本规范规定了电磁兼容性结构设计（屏蔽和搭接等）的主要原理、设计原则和详细设计方法。
第三版ISO／IEC导则50发布
Ｓ Ｏ／ Ｉ Ｅ Ｃ 导 则５ ０ 发 布 欧 盟 市 场 大 多 数 光 伏 逆 第 三 版 Ｉ
变器 不符合 Ｅ ＭＣ 发 射 标
准 要 求
２ ０１ ４年 上 半 年 ， 欧 盟 电 磁 兼容 管理 合 作 工作 组（ Ｅ ＭＣ ＡＤ Ｃｏ） 进 行 了 跨 境 电 磁 兼 容
篇 。该 导 则 为 儿 童 可 能 如 何 接 触 产 品 提 供 了更 为 深 入 的 分 析 ，能
强 制 性 要 求 。 该 标 准 还 将 根 据 欧 盟 的 生 态 设 计 指 令 ， 对 能 源 使 用 和 能 源 相 关 产 品设 定 最 低 的 环 境 性 能 标 准 。 欧 盟 委 员 会 还 计 划 更
（ Ｆ ＤＡ ） 医 疗 器 械 和 辐 射 健 康
中心 （ ＣＤＲＨ） 近 日 发 布 了 一
份 关 于 儿 童 玩 具 激 光 产 品 的 激
欧盟 将 修 订 电视 能效 标 准
欧 盟 委 员 会 计 划 更 新 电 视 的 能 效
光 （ 和 激 光 二 极 管 ） 的安 全 性
激 光 束 范 围 内 给 使 用 者 带 来 的 风险 “ 最 小 化 ” 。虽 然 该 指 南 不 具 有 约 束 力 ，但Ｆ ＤＡ可 对 不
计 算 机 显 示 器 和 其 他 显 示 器 。 新 的 能
一
效 标 准 对 强 制 性 标 志 ，产 品 是 否 含 有 有 害 物 质 汞 、 阻 燃 剂 进 行 了
； ｛
编 辑 ｉ 徐 ｏ 航 ｎ ’ 嬲
近 日 ， 国 际标 准 化 组 织 （ Ｉ ｓ ｏ） 和 国 际 电 工委 员 会 （ Ｉ ＥＣ）公
布 了第 三 版 Ｉ ｓ ｏ／ Ｉ Ｅ ｃ 导则５ ０（ Ｉ Ｓ Ｏ／ Ｉ Ｅ Ｃ Ｇｕ ｉ ｄ ｅ ５ ０ ） 。Ｉ Ｓ ｏ／ Ｉ Ｅ ｃ导 则 ５ ０ 旨在 “ 平 衡 儿 童 探 索令 人 兴 奋 的 环 境 和 学 习需 求 时 的安 全 性 ” ， 是国际 （ Ｉ Ｓ Ｏ ８ １ ２ ４ ）和 美 国 （ （ ＡＳ ＴＭ Ｆ ９ ６ ３ ） 玩 具 安全 标 准 的 姐 妹
结构设计规范(EMC)
结构设计规范（EMC）一、简单介绍电磁兼容（Electromagnetic Compatibility , EMC）主要包含两方面的内容：电磁干扰（Electromagnetic interference , EMI）；电磁敏感度（Electromagnetic susceptibility , EMS）。
电磁兼容设计基本目的：A 产品内部的电路互相不产生干扰，达到预期的功能。
B 产品产生的电磁干扰强度低于特定的极限值。
C 产品对外界的电磁干扰有一定的抵抗能力。
在整个工程项目中，必须在设计初期开始考虑电磁兼容设计。
一方面，这对整个工程项目是个效费比很高的措施，可以有效避免工程项目因为电磁兼容测试未通过而进行较大修改，产生不必要的成本增加。
另一方面，设计初期可以采取相对较多的措施来满足电磁兼容要求，而后期可采取的措施比较少。
在电磁兼容设计过程中，针对电磁兼容性设计中的重点和关键，分析并预测各种可能发生的电磁兼容问题，并从设计初期就采取各种技术措施，包括电路硬件与结构相结合、电路硬件与软件相结合的技术措施。
电磁兼容设计主要从三个方面进行：电磁干扰源、耦合途径、敏感设备。
耦合途径主要是传导和辐射。
具体在工程措施上，电磁兼容设计可分为：信号设计、线路设计、屏蔽、接地与搭接、滤波、合理布局。
其中与结构关系较大的有：屏蔽、接地与搭接、合理布局。
但这并不代表其他措施与结构设计完全无关，结构设计亦需配合完成其他措施比如滤波。
二、常用测试项目2.1、在电磁兼容性设计中遇到的常用测试项目，从干扰源与被干扰对象角度可分为两类：EMI（电磁发射测试）和EMS（电磁敏感度测试）。
EMI（电磁发射）：被测设备为干扰源，测试被测设备对外界发射的电磁干扰水平。
EMS（电磁敏感度）：被测设备为被干扰对象，通过测试仪器对其施加干扰，测试其抗干扰能力。
从干扰路径区分，又可分为传导测试与辐射测试两类。
综合起来测试项目可分为四种测试模式：CE-传导发射测试，CS-传导敏感度测试；RE-辐射发射测试，RS-辐射敏感度测试。
华为3COM的测试体系资料
三亿投入独立鉴定测试中心作为世界上对产品品质最为挑剔的日本厂商，NEC 曾在与H3C 合作之初反馈了不少产品稳定性和兼容性问题，而同样的问题也屡屡从其他战略合作伙伴处反馈过来。
而现在，NEC 的资深工程师会说“H3C 产品的质量是最好的！”，同时也对H3C 的产品实行免测。
这只是H3C 鉴定测试中心成立六年多来所取得成果的一个小小缩影。
从2004 年4 月成立至今，H3C 通过在软、硬两方面对产品鉴定测试中心进行大力持续的投入，为鉴定测试中心逐步实现“ 建立专业权威、开放共享、服务做实的业界一流独立测试机构”的愿景提供了有力的保证。
在硬件投入方面，H3C 在北京和杭州两地建立了试验室，测试中心（从上下文看，测试中心就是鉴定测试中心）拥有包括TestCenter、Smartbits、Avalanche、BPS、 Ax4000、Abacus、N2X、IXIA、VTP、 Hostsimulator 等在内大量当前业界最为先进的测试仪器，同时，实验室的UPS 不间断电源可以保证测试业务不间断持续运行。
到现在为止，测试中心的累计投入已超过三亿元，这样规模投入的测试中心，在国内数据通信设备厂商中是绝无仅有的。
在软件投入上，H3C 对测试中心同样投注了大量精兵强将，目前测试中心有系统测试工程师百余名，其中多数为具有七年以上数据通信产品和解决方案测试经验的资深专家、通过高级网络工程师认证的专家以及高级测试工程师。
先进的技术设备和一大批技术实力与经验水平高超的“ 精锐部队”，使鉴定测试中心形成了强大的测试实力。
模拟客户真实应用场景的测试能力作为领先的专业测试机构，目前，测试中心能够为IP 领域内的各类产品和解决方案提供专业测试服务，产品覆盖路由、交换、安全、语音、存储、视频、监控、无线、业务软件各个领域，同时也可为跨产品、跨业务领域的各类大型综合解决方案提供专业测试。
而在大规模性能测试方面，测试中心拥有的360*GE、48*10GE 端口，使得开展超大规模的性能压力测试游刃有余，并且所有通过测试中心测试的产品，都经历了满规格性能压力测试和7×24 小时Duration 测试。
