(完整word版)机械制图试题库-中专.doc答案.docx

机械制图《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种A0、 A1、A2、A3A4其中 A4 图纸幅的尺寸为210× 297。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4 、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加R。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★ 8、机械制图中通常采用两种线宽，粗、细线的比率为 2 ： 1。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★ 10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是（C）。

A． GB/T B．GB/Z C.GB2、不可见轮廓线采用（B）来绘制。

A．粗实线B．虚线 C.细实线3、下列比例当中表示放大比例的是（B）A． 1： 1B． 2： 1 C.1： 24、在标注球的直径时应在尺寸数字前加（ C ）A． R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（C）A． 1： 1B． 2： 1 C.1： 25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B ．㎝ C.m6、下列尺寸正确标注的图形是( C)7、下列缩写词中表示均布的意思的是（C）A． SR B． EQS C.C8、角度尺寸在标注时，文字一律（A）书写A．水平B．垂直 C.倾斜9、标题栏一般位于图纸的（A）A．右下角B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定(× )2、比例是指图样与实物相应要素的线性尺寸之比。

(× )3、 2： 1 是缩小比例。

( × )4、绘制机械图样时，尽量采用1：1 的比例 (√ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

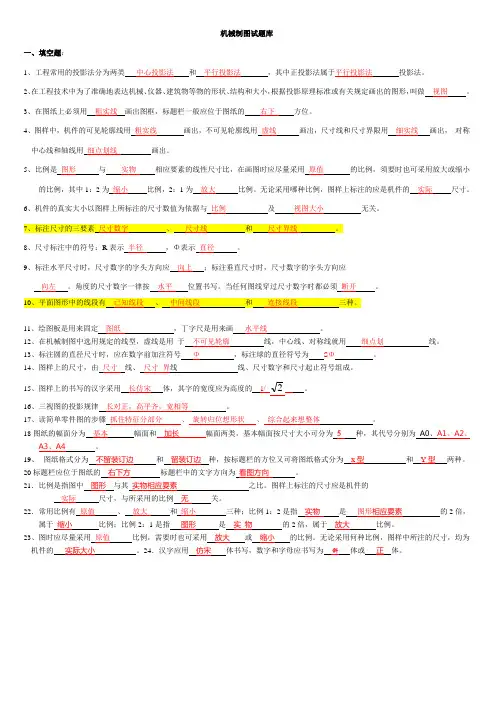

机械制图基础试题库

机械制图试题库一、填空题：1、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法投影法。

2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。

3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。

4、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。

5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。

无论采用哪种比例，图样上标注的应是机件的实际尺寸。

6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。

8、尺寸标注中的符号：R表示半径，Φ表示直径。

9、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应向左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

11、绘图板是用来固定图纸，丁字尺是用来画水平线。

12、在机械制图中选用规定的线型，虚线是用于不可见轮廓线，中心线、对称线就用细点划线。

13、标注圆的直径尺寸时，应在数字前加注符号Φ，标注球的直径符号为SΦ。

14、图样上的尺寸，由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。

15、图样上的书写的汉字采用长仿宋体，其字的宽度应为高度的16、三视图的投影规律长对正，高平齐，宽相等。

17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合起来想整体。

18图纸的幅面分为基本幅面和加长幅面两类，基本幅面按尺寸大小可分为5种，其代号分别为A0、A1、A2、A3、A4。

19、图纸格式分为不留装订边和留装订边种，按标题栏的方位又可将图纸格式分为x型和Y型两种。

20标题栏应位于图纸的右下方标题栏中的文字方向为看图方向。

21．比例是指图中图形与其实物相应要素之比。

机械制图试题库及答案

机械制图试题库及答案一、选择题（每题2分，共20分）1. 机械制图中，表示物体内部结构的视图是：A. 主视图B. 左视图C. 剖视图D. 俯视图答案：C2. 机械制图中，表示物体长度的尺寸单位通常是：A. 毫米B. 厘米C. 米D. 千米答案：A3. 在机械制图中，如果一个圆的直径为50mm，那么它的半径是：A. 25mmB. 50mmC. 100mmD. 200mm答案：A4. 机械制图中，用于表示物体表面粗糙度的符号是：A. 表面粗糙度符号B. 尺寸线C. 基准线D. 剖面线答案：A5. 在机械制图中，如果一个零件的尺寸为“φ50±0.1mm”，那么它的尺寸公差是：A. 0.1mmB. 0.2mmC. 0.5mmD. 1mm答案：B6. 机械制图中，表示物体对称性的线是：A. 对称线B. 轴线C. 剖面线D. 尺寸线答案：A7. 在机械制图中，用于表示物体厚度的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：A8. 机械制图中，用于表示物体轴线的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：B9. 在机械制图中，用于表示物体对称性的符号是：A. 圆圈B. 正方形C. 星号D. 菱形答案：A10. 机械制图中，用于表示物体中心线的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：D二、填空题（每题2分，共20分）1. 在机械制图中，______是用来表示物体的投影。

答案：视图2. 机械制图中，______是用来表示物体的尺寸。

答案：尺寸线3. 在机械制图中，______是用来表示物体的表面粗糙度。

答案：表面粗糙度符号4. 机械制图中，______是用来表示物体的对称性。

答案：对称线5. 在机械制图中，______是用来表示物体的轴线。

答案：轴线6. 机械制图中，______是用来表示物体的厚度。

答案：粗实线7. 在机械制图中，______是用来表示物体的中心线。

机械制图练习题+答案

机械制图练习题+答案一、单选题（共87题，每题1分，共87分）1.留装订边的图纸，其装订边宽度一律为______。

A、25mmB、20mmC、15mmD、30mm正确答案：A2.国家标准化指导性技术文件代号是______。

A、“GB”B、“GB/T”C、“GB/Z”正确答案：C3.画粗实线时，铅笔铅芯部分削成______。

A、矩形B、圆锥状C、都可以正确答案：A4.尺寸标注的符号：Ø表示______。

A、圆的半径B、球的直径C、球的半径D、圆的直径正确答案：D5.物体上平行于投影面的直线其投影反映实长,这是正投影法的______。

A、真实性B、类似性C、积聚性正确答案：A6.主视图反映物体的上、下和左、______的相对位置关系。

A、右B、前C、后正确答案：A7.图样中汉字的高度不应小于______毫米。

A、5B、15C、10D、3.5正确答案：D8.以下是定形尺寸的______。

A、两者都是B、圆的半径C、圆心正确答案：B9.垂直于侧面的平面称为______。

A、铅垂面B、正垂面C、侧垂面正确答案：C10.如果需要改变标题栏的方位时，必须将其旋转至图纸的______。

A、左上角B、左下角C、右下角D、右上角正确答案：D11.圆规用来画______。

A、等分直线B、截取线段C、圆或圆弧正确答案：C12.平行于水平面的平面称为______。

A、正平面B、侧平面C、水平面正确答案：C13.虚线以及各种点画线相交时应恰当地相交于______。

A、线B、点C、空白正确答案：A14.图纸基本幅面尺寸最小的代号是______。

A、A1B、A3C、A4正确答案：C15.正圆锥底圆直径与圆锥高度之比，称为______。

A、弧度B、锥度C、斜度正确答案：B16.对中符号是一段______线。

A、细实线B、细虚线C、粗实线D、粗虚线正确答案：C17.在侧面上得到的视图,称为______。

A、俯视图B、左视图C、主视图正确答案：B18.球直径符号是______。

《机械制图》练习题库及参考答案

《机械制图》练习题库及参考答案一、单选题（共10题，每题1分，共10分）1、确定平面图形的尺寸位置的几何元素称为（）。

A、基本尺寸B、定位尺寸C、定形尺寸D、尺寸基准正确答案：D2、对零件的配合精度、耐磨度、抗疲劳强度、抗腐蚀性、密封等均有影响的是( )A、表面粗糙度B、尺寸C、装配质量D、配合种类正确答案：A3、截平面与立体表面的交线称为（）A、截交线B、相贯线C、相交线D、以上都不是正确答案：A4、如果两直线的各组同面投影都相交，且交点符合点的投影规律，则可判定这两直线在空间也一定（）。

A、垂直B、相交C、交叉D、平行正确答案：B5、平行于一个投影面而对其他两个投影面倾斜的直线，统称为投影面（）A、垂直线B、倾斜线C、平行线D、一般位置直线正确答案：C6、基本偏差是指（）。

A、上偏差B、远离零线的偏差C、靠近零线的偏差D、下偏差正确答案：C7、在投影体系中平行于 W 面倾斜于V面的直线，称为（）。

A、正平线B、侧平线C、水平线D、侧垂线正确答案：B8、椭圆画法最常用的为( )。

A、四圆心近似法B、二圆心近似法C、同心圆法D、三圆心近似法正确答案：A9、铅笔用“H ”表示（）。

A、软B、长C、硬正确答案：C10、表示物体表面特殊处理的范围用( )。

A、粗虚线B、实线C、细链线D、徒手画线正确答案：A二、多选题（共10题，每题1分，共10分）1、剖视图的种类有（）。

A、全剖B、半剖C、局部剖D、以上都不是E、左视图正确答案：ABC2、组合体的组合形式有A、切割B、垂直C、叠加D、都不对E、平行正确答案：AC3、两直线的相对位置有三种情况A、平行B、相交C、交叉D、离开E、重合正确答案：ABC4、控制圆环的主要参数是（）。

A、圆心B、内直径C、半径D、外直径E、都不对正确答案：ABD5、表面质量要求越高（ )A、成本不变B、表面粗糙度取值就越小C、加工成本越低D、表面粗糙度取值越大E、加工成本越高正确答案：BE6、常见的剖视图的种类有哪些（）A、半剖视图B、对称剖视图C、局部剖视图D、全剖视图E、向剖视图正确答案：ACD7、明细栏一般由（）等组成。

机械制图试题库加答案(理论)

精心整理《机械制图》课程试题库第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种A0、A1、A2、A3A4其中A4图纸幅的尺寸为210×297。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加R。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为2：1。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是（C）。

A．GB/TB．GB/ZC.GB2、不可见轮廓线采用（B）来绘制。

A．粗实线B．虚线C.细实线3、下列比例当中表示放大比例的是（B）A．1：1B．2：1C.1：24、在标注球的直径时应在尺寸数字前加（C）A．RB．ΦC.SΦ4、下列比例当中表示缩小比例的是（C）A．1：1B．2：1C.1：25、机械制图中一般不标注单位，默认单位是（A）A．㎜B．㎝C.m6、下列尺寸正确标注的图形是(C)7、下列缩写词中表示均布的意思的是（C）A．SRB．EQSC.C8、角度尺寸在标注时，文字一律（A）书写A．水平B．垂直C.倾斜9、标题栏一般位于图纸的（A）A．右下角B．左下角C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定(×)2、比例是指图样与实物相应要素的线性尺寸之比。

(×)3、2：1是缩小比例。

(×)4、绘制机械图样时，尽量采用1：1的比例(√)5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

(√)6、丁字尺与三角板随意配合，便可画出65度的倾斜线。

机械制图试题

班级：_____________：______________学号：____________-------------------- 密------------------------封-----------------------线---------------------- -------------------- 密------------------------封-----------------------线----------------------〔A〕P5-1《机械制图》考试试题〔A卷〕答案题目一二三四五六总分得分阅卷一. 将主视图画成半剖视图〔不要的线画“×”〕，并补画左视图〔全剖视图〕。

〔15分〕二.对指定的剖切线处作移出断面图并正确标注〔后面无键槽〕。

〔15分〕班级：_____________：______________学号：____________〔A 〕P5-2三.检查螺栓连接图中的错误和漏线(将错处和漏线处画〇)，在右边按比例画法画出正确的螺栓连接图〔画图时从左图量取尺寸〕。

〔20分〕四.看懂十字接头零件图(P5-3)，并答复以下问题。

〔20分〕1.根据零件名称和结构形状，此零件属于叉架类零件，采用HT150材料。

圆柱筒部分、十字形肋板部分、圆柱凸台部分和长圆凸台部分等组成。

3.用指引线和文字在图上注明长、宽、高三个方向尺寸的主要基准。

4.在主视图上，以下尺寸属于哪种类型〔定形、定位〕尺寸：80是定位尺寸； 38是定位尺寸； 40是定形尺寸；￠34定形是尺寸。

5. ￠40039.0 的最大极限尺寸为, 最小极限尺寸为￠40, 公差为。

6. 2×M10-7H 中的2表示螺孔数量为；M10表示公称直径为10的普通螺蚊；是粗牙普通螺纹；中顶径公差带代号为7H ；旋向为右；是中等旋合长度。

7.分别表示:被测要素为￠34与￠46轴线；基准要素为￠46圆柱筒右端面；公差项目为垂直度；公差值为。

机械制图试题库 (含参考答案)

.机械制图试题第A部分填空、选择、判断题一．制图基础知识1．图纸的幅面分为基本幅面和加长幅面幅面两类，基本幅面按尺寸大小可分为五种，其代号分别为A0A1A2A3A4。

2、图纸是工厂组织生产、制造零件和装配机器的依据。

3、左视图从左往右进行投影，在侧立投影面（W面）上所得到的视图，在第一角投影法上左视图在主视图的右侧。

4．比例是指图中图距与其物距之比。

图样上标注的尺寸应是机件的最后完工尺寸，与所采用的比例无关。

5．常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物尺寸是图纸尺寸的2倍，属于缩小比例；比例2：1是指图纸尺寸是实物尺寸的2倍，属于放大比例。

6．作图时应尽量采用缩小比例，需要时也可采用原值或放大的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的实际尺寸。

7．图样中书写的汉字应用长仿宋体体书写。

字号指字体的高度，8．常用图线的种类有粗实线、细实线、虚线、点画线、双点画线、波浪线、双折线、粗点画线等八种。

9、凡将物体置於第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。

亦称第一象限法。

10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的1/2。

11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。

12．标注尺寸的四要素是尺寸界线、尺寸线、尺寸线终端、和尺寸数字、符号。

13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球直径，t表示厚度，C表示45°倒角。

14．标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开图线。

15．斜度是指高度差对长度的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。

最全机械制图的习题集全集附带答案(答案).doc

机械识图习题集第一章制图的基本知识和技能1．图纸的幅面按尺寸大小可分为5 种，其代号分别为A0，A1，A2，A3，A4。

2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。

3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。

4.比例是指图中图形与其实物相应要素的线性尺寸之比。

图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。

5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。

6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。

7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。

8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。

9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。

10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的一半。

11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。

12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。

13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。

14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成1：n 形式，用符号S 表示。

《机械制图》练习题库+答案

《机械制图》练习题库＋答案一、单选题（共30题，每题1分，共30分）l、一般位置平面对于三个投影面的投影特性为（）。

A、没变化B、积聚性C、真实性D、收缩性正确答案：D2、比例1: 1是()。

A、原值比例B、以上都不对C、放大比例D、缩小比例正确答案：A3、与三投影面都倾斜的直线称为（）。

A、一般位置直线B、特殊位置直线C、普通位置直线D、以上都不对正确答案：A4D□ □ D"H "D口口）。

A、硬B、软C、长正确答案：A5、当单一剖切平面通过机件的对称面或基本对称的平面，剖视图按投影关系配置，中间又没有其他图形隔开时，可省略()。

A、标注B、剖面线C、可见轮廓线D、以上说法都不正确正确答案：A6、重合断面图的轮廓线采用（）绘制。

A、粗实线B、虚线C、细实线D、点画线正确答案：C7、如果两直线的各组同面投影都相交，且交点符合点的投影规律，则可判定这两直线在空间也一定（）。

A、相交B、垂直C、平行D、交叉正确答案：A8、如果空间两直线的三面投影都平行，则两直线一定（）。

A、相交B、异面C、交叉D、平行正确答案：D9、不规则连续细实线为（）。

A、指引线B、轮廓线C、折断线D、隐藏线正确答案：C10、可自由配置的视图称为（）。

A、剖视图B、斜视图C、局部视图D、向视图正确答案：D11、向视图的箭头应尽量配置到()。

A、主视图B、右视图C、后视图D、左视图正确答案：A12、与一个投影面垂直的直线，一定与其它两个投影面平行，这样的直线称为投影面的（）。

A、垂线B、垂直线C、中线D、平行线正确答案：B13、当孔的公差带完全在轴的公差带之上时，属于（）配合。

A、过渡配合B、间隙配合C、过盈配合D、不明确性质正确答案：B14、实际尺寸或极限尺寸减其基本尺寸所得的代数差称为（）。

A、极限尺寸B、尺寸偏差C、实际尺寸D、基本尺寸正确答案：B15、用于薄壁零件联接的螺纹，宜采用（）．A、梯形螺纹B、三角形细牙螺纹C、三角形粗牙螺纹D、矩形正确答案：B16、立体被平面切割（截切），所形成的形体称为（）。

机械制图考试练习题及答案3_2022_背题版

***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析机械制图考试练习题及答案3(500题)***************************************************************************************机械制图考试练习题及答案31.[单选题]在半剖视图中，剖视图部分与视图部分的分界线为A)细点画线B)粗实线C)双点画线答案:A解析:2.[单选题]下列比例当中表示放大比例的是（）A)1:01B)2:01C)1:02答案:B解析:3.[单选题]当需要表示位于剖切平面前的结构时，这些结构按假想投影的轮廓线用：A)细点画线B)粗实线C)双点画线答案:C解析:4.[单选题]旋合长度代号分短、中、长三组，分别用字母代替，其中中等旋合长度用（）A)N代替B)S代替C)L代替答案:A解析:5.[单选题]当基本幅面不能满足需要时,可以使()A)多个基本幅面B)缩小比例6.[单选题]在标注尺寸时，尺寸线终端的表示形式是（）A)箭头B)斜线C)箭头和斜线答案:C解析:7.[单选题]A3号图纸的规格尺寸是（）A)210×297B)297×420C)210×420答案:B解析:8.[单选题]画正等轴测图的X、Y轴时，为了保证轴间角，一般用（）三角板绘制A)30○B)45○C)90○答案:A解析:9.[单选题]注写零件序号的指引线未端应画1个(A)粗短画线B)细实线C)圆点或箭头答案:C解析:10.[单选题]主视图与左视图（）A)长对正B)高平齐C)宽相等答案:B解析:11.[单选题]标注圆的直径或大于半圆的圆弧时，应在尺寸数字前加注符号（）A)R12.[单选题]标题栏一般位于图纸的（）A)右下角B)左下角C)右上角答案:A解析:13.[单选题]下列比例当中表示缩小比例的是（）A)1：1B)2：1C)1：2答案:C解析:14.[单选题]直径尺寸最好注在（）A)投影为非圆或非圆弧的视图上B)投影反映为圆或圆弧的视图上；C)两者都可答案:A解析:15.[单选题]标注角度尺寸时，角度数字一律写成（）方向，一般注写在尺寸线的中断处A)倾斜B)垂直C)水平答案:C解析:16.[单选题]为了将物体的外部形状表达清楚，一般采用（）个视图来表达。

(完整版)机械制图试题(含答案),推荐文档

《机械制图》考试试题姓名分数一、填空题（１０分）1. 比例分为（）比例、（）比例、（）比例等三种。

其中为看图方便，尽可能采用（）比例。

2. 标注尺寸由（）、（）和（）三个要素组成。

3. 在标注尺寸时，应做到（）、（）、（）和合理。

4、机件的图形是用各种不同图线画成的，其中可见轮廓线用（）线画，不可见轮廓线用（）线画，尺寸线和尺寸界线用（）线画，而中心线和对称中心线则用（）线画。

5、三视图之间的投影对应关系可以归纳为（）、（）长对正。

（）、（）高平齐。

（）、（）宽相等。

二、选择题（１０分）1. 一张完整装配图的内容包括：（1）一组图形；（2）（）；（3）必要的技术要求；（4）零件序号和明细栏；（5）标题栏。

A、正确的尺寸B、完整的尺寸C、合理的尺寸D、必要的尺寸2. 看装配图的第一步是先看（）A、尺寸标注B、表达方法C、标题栏D、技术要求3. 零件图的技术要求的标注必须符合（）的规定注法。

A工厂 B行业 C部颁 D国家标准4. 零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数（），零偏差必须标出。

A不相同 B相同 C相同不相同均可 D依个人习惯5. 局部剖视图用（）为剖与未剖部分的分界线。

A粗实线 B细实线 C细点划线 D波浪线6. 绘制零件图对零件进行形体分析，确定主视图方向后，下一步是（）A、选择其他视图，确定表达方案 B画出各个视图C选择图幅，确定作图比例 D安排布图，画基准线7. 在机件的三视图中，机件上对应部分的主左视图应（）A长对正 B高平齐 C宽相等 D高相等8. 三视图的投影规律是（）A长相等高相等宽相等 B长对正高对正宽对正C 长对正高平齐宽相等 D长相等高平齐宽对正9. 国标规定，外螺纹的大径应画（）A点划线 B粗实线 C细实线 D虚线10. 国标规定螺纹的牙顶用（）画出A虚线 B细实线 C点划线 D 粗实线三、判断题（10分）（）1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

(完整word版)机械制图练习题(word文档良心出品)

A.虚线B.双点划线C.细实线D.点划线
34.“H”表示（）铅笔。
A.软性B.硬性C.软硬适中
35.主视图反映了物体（）的方位关系。
A.上、下、左、右B.前、后、左、右
C.上、下、前、后D.上、下
36.俯视图反映了物体（）的方位关系。
A.上、下、左、右B.前、后、左、右
C.上、下、前、后D.上、下
37.当截平面（）于圆柱轴线时，截交线是椭圆。
（）6．台阶轴的轴线是标注尺寸的轴向标准。
（）7．轴类工件的端面是标注尺寸的长度标准。
（）8．正投影得到的投影图能如实表达空间物体的形状和大小。
（）9．线段在所垂直的投影面上的投影积聚为一点。
（）10．投影线汇交于一点的投影方法称为平行投影法。
（）11．平行于正平面的平面称为正平面。
（）12．物体的三个视图互相独立、尺度上彼此不相关。
A.高平齐B.长对正C.宽相等D.厚相同
20.机械制图中，可见轮廓线应用（）绘制。
A.细实线B.粗实线C.细点划线D.粗点划线
21.正立位置的投影面称（）投影面。
A.水平B.正C.侧D.上
22.由物体的左方向右方投影所得到的视图称为（）。
A.主视图B.俯视图C.左视图D.剖视图
23.当截平面（）于圆柱轴线时，截交线是矩形。
12.为了表明物体上、下、左、右、前、后6个方位的位置关系，至少要将（）个视图联系起来。
A.2B.3C.4D.6
13.左视图反映了物体（）的方位关系。
A.上、下、左、右B.前、后、左、右C.上、下、前、后D.上、下
14.大装配图多用（）图纸。
A.A5B.A4C.A0D.A1
15.绘图时,尺寸线、尺寸界线、剖面线、引出线应以（）表示。

《机械制图》练习题库与参考答案

《机械制图》练习题库与参考答案一、单选题（共10题，每题1分，共10分）1、后视图是（）。

A、由后向前投影B、由前向后投影C、由右向左投影D、由左向右投影正确答案：A2、下列符号中表示强制国家标准的是A、GBB、GB/TC、GB/ZD、GB/TB正确答案：A3、右视图是（）。

A、由后向前投影B、由前向后投影C、由右向左投影D、由左向右投影正确答案：C4、在绘制草图时，线条加深的顺序是（）。

A、先注尺寸和写字后加深图形;B、先加深圆或圆弧后加深直线;C、一边加深图形一边注尺寸和写字;D、加深图形和注尺寸及写字不分先后正确答案：B5、直线从属于平面的条件是一直线经过属于平面的（）。

A、四点B、两点C、三点D、一点正确答案：B6、看图的方向符号是用（）绘制在对中符号位置处的一个正三角形。

A、波浪线B、粗实线C、细实线D、点画线正确答案：C7、产品用放大一倍的比例绘图，在标题栏比例项中应填（）。

A、1×2B、放大一倍C、2:1D、1:2正确答案：C8、利用三角板配合丁字尺可画（）之斜线。

A、25°B、40°C、35°D、15°正确答案：D9、通过测量获得的某一孔、轴的尺寸称为（）。

A、基本尺寸B、极限尺寸C、实际尺寸D、尺寸偏差正确答案：C10、Α3 图纸的大小为（）。

A、210×297B、420×297C、841×594D、841×595正确答案：B二、多选题（共10题，每题1分，共10分）1、机件的视图表示法通常包括（）。

A、斜视图B、向视图C、左视图D、基本视图E、局部视图正确答案：ABDE2、垂直方向的平行尺寸应使（）A、大尺寸在内，小尺寸在外B、大尺寸在外，小尺寸在内C、字头朝左D、尺寸数字在尺寸线左侧E、以上都对正确答案：BCD3、尺寸注法的基本规则（）。

A、大小以尺寸为依据B、以 mm 为单位时，不必标符号C、每一尺寸只标一次D、尺寸必须标在主视图E、以上都对正确答案：ABC4、按基本要素标准化的程度可将螺纹分为（）。

机械制图练习题

机械制图练习题一、基础知识类1. 简述机械制图的基本步骤。

3. 机械图样中常用的比例有哪些？4. 简述图线的种类及其用途。

5. 如何判断零件的内外形？二、投影作图类1. 绘制下列物体的三视图：a) 长方体b) 圆柱体c) 球体2. 根据给定的主视图和俯视图，补画左视图。

3. 给定一个物体的主视图，绘制其斜视图。

4. 绘制下列物体的正等轴测图：a) 六棱柱b) 四通管三、尺寸标注类1. 标注下列物体的尺寸：a) 平面图形b) 回转体c) 叠加体2. 简述尺寸标注的基本规则。

3. 如何进行圆角、倒角的尺寸标注？4. 在机械图中，哪些尺寸需要标注极限尺寸？四、零件图类a) 轴承座b) 传动齿轮c) 螺纹联接件a) 阀体b) 轴承盖3. 根据给定的零件图，编写零件加工工艺。

4. 简述零件图的技术要求包括哪些内容。

5. 如何在零件图中表示表面粗糙度？五、装配图类a) 减速器b) 液压系统2. 根据给定的装配图，拆画下列零件图：a) 轴承b) 联轴器a) 机床进给机构b) 汽车转向系统4. 简述装配图的作用及内容。

5. 如何在装配图中表示零件间的装配关系？六、综合应用类2. 给定一个机械装置的装配图，编写其拆装工艺。

3. 根据实际需求，设计一个简单的机械装置，并绘制其零件图和装配图。

5. 如何运用机械制图知识进行产品创新设计？七、标准件与常用件类1. 列举常用的标准螺纹类型及其特点。

a) 螺母b) 螺栓c) 销3. 简述键联接的类型及其应用。

a) 弹簧b) 滚动轴承c) 液压缸5. 如何在机械图中表示标准件和常用件？八、焊接图类1. 简述焊接符号的表示方法。

a) 角焊缝b) 搭接焊缝c) 对接焊缝5. 如何在焊接图中表示焊接工艺要求？九、计算机辅助设计类1. 简述AutoCAD的基本操作步骤。

2. 如何在AutoCAD中设置图层和线型？a) 正五边形b) 椭圆c) 斜齿轮4. 如何在SolidWorks中创建零件模型？a) 装配一个简单的机械装置b) 装配体的爆炸视图十、读图与绘图技能类1. 根据给定的零件实物，绘制其三视图。

最全机械制图习题全集附带答案(答案)

机械识图习题集第一章制图的基本知识和技术1．图纸的幅面按尺寸大小可分为5种，其代号分别为A0， A1， A2， A3， A4。

2．图纸格式分为留有装订边和不留装订边两种，依照标题栏的方向又可将图纸格式分为 X型和 Y型两种。

3．标题栏应位于图纸的右下角，一般包含以下四个区：改正区、署名区、名称及代号区、其余区，标题栏中的文字方向为水平。

4.比率是指图中图形与其实物相应因素的线性尺寸之比。

图样上标明的尺寸应是机件的最后竣工尺寸尺寸，与所采纳的比率无关。

5. 常用比率有原值比率、放大比率和减小比率三种；比率 1：2 是指实物是图形的 2 倍，属于减小比率；比率2： 1 是指图形是实物的 2 倍，属于放大比率。

6.比率的选择原则是：作图时应尽量采纳原则比率，需要时也可采纳放大或减小的比率。

不论采纳何种比率，图样中所注的尺寸，均为机件的最后竣工尺寸。

7．图样中书写的汉字、数字和字母，一定做到字体工整、笔画消除、间隔均匀、摆列齐整，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。

8．字号指字体的高度，图样中常用字号有,5,7,10号四种。

9．常用图线的种类有粗实线、细实线、波涛线、细虚线、细点画线、双点画线等六种。

10．图样中，机件的可见轮廓线用粗实线画出，不行见轮廓线用细虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的一半。

11．图样上的尺寸是零件的最后竣工尺寸，尺寸以 mm为单位时，不需标明代号或名称。

12．标明尺寸的四因素是尺寸界限、尺寸线、箭头、尺寸数字。

13．尺寸标明中的符号： R 表示半径，φ 表示直径， Sφ表示球面直径， SR表示球面半径， S 表示斜度，C表示锥度。

14．标明水平尺寸时，尺寸数字的字头方向应向上；标明垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平地点书写。

当任何图线穿过尺寸数字时都一定断开。

机械制图考试题与参考答案

机械制图考试题与参考答案一、单选题（共26题，每题1分，共26分）1.正投影的基本特性主要有真实性、积聚性、（）。

A、统一性B、普遍性C、特殊性D、收缩性正确答案：D2.当轴的公差带完全在孔的公差带之上时，属于（）配合。

A、过盈配合B、不明确性质C、间隙配合D、过渡配合正确答案：A3.分规的用途是( )线段和等分线段。

A、等分与画圆B、画圆C、量取D、转量长度与画圆正确答案：C4.截交线所围成的截面图形称为（）。

A、截切体B、截断面C、截平面D、截交线正确答案：B5.相邻两牙在中径线上对应两点的距离指的是（）。

A、牙型B、线数C、导程D、螺距正确答案：D6.具有过盈的配合称为（）。

A、过盈配合B、过渡配合C、不明确性质D、间隙配合正确答案：A7.锯齿形螺纹常用于（）。

A、连接零件B、单方向传递动力C、锯销D、连接管道正确答案：B8.可能具有间隙或过盈的配合称为（）。

A、过盈配合B、不明确性质C、间隙配合D、过渡配合正确答案：D9.图纸中汉字应写成（）体，采用国家正式公布的简体字。

A、长仿宋B、方正舒体C、新宋D、隶书正确答案：A10.仰视图是（）。

A、由下向上投影B、由上向下投影C、由前向后投影D、由后向前投影正确答案：A11.用剖切面完全地剖开机件后所得的视图，称为（）。

A、半剖视图B、全剖视图C、局部视图D、局部放大图正确答案：B12.比例1:2是（）比例。

A、缩小比例B、原值比例C、放大比例D、以上都不对正确答案：A13.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。

A、球体B、长方体C、圆锥体D、圆柱体正确答案：D14.设计给定的尺寸指的是（）。

A、基本尺寸B、实际尺寸C、尺寸偏差D、极限尺寸正确答案：A15.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、点画线B、粗实线C、虚线D、波浪线正确答案：D16.两圆柱齿轮轴线之间的最短距离称为（）。

机械制图习题集附带答案

返回
答案
21 – 1(10)
返回
答案
21 – 1(11)
返回
答案
21 – 1(12)
返回
答案
22 – 1(13)
返回
答案
22 – 1(14)
返回
答案
22 – 1(15)
返回
答案
22 – 1(16)
返回
答案
23 – 2(1)
返回
答案
23 – 2(2)
返回
答案
23 – 2(3)
返回
答案
(2)
(a)
(b)
(c )
(d)
16 – 9(2)
返回
答案
9.已知物体的正面、水平投影,请选择正确的侧面投影.
(3)
16 – 9(3)
返回
答案
9.已知物体的正面、水平投影,请选择正确的侧面投影.
(4)
16 – 9(4)
返回
答案
第五章组合体及三维造型
17-1(1)
17-1(2)
17-1(3)
０１
０２０３０４０５０６代代号号
气阀杆
密封圈阀体螺母芯杆手柄球名名称称
１Ｑ２３５
１１１１１数数量量
橡胶Ｑ２３５Ｑ２３５Ｑ２３５酚醛塑料材材料料
备注
返回
答案
拆画零件３锁紧螺母的零件图。
51锁紧螺母
返回
答案
拆画零件２阀门的零件图。
51阀门
返回
答案
拆画零件１阀体的零件图。
6 – 1(2)
返回
答案
6 – 1(3)
返回
答案
