高层建筑施工测量
高层建筑施工测量高层建筑物施工测量中的主要问题是限制垂直度，就是将建筑物的基础轴线精确地向高层引测，并保证各层相应轴线位于同一竖直面内，限制竖向偏差，使轴线向上投测的偏差值不超限。
轴线向上投测时，要求竖向误差在本层内不超过5mm，全楼累计误差值不应超过2H/10 000（H为建筑物总高度），且不应大于：30m＜H≤60m时，10mm；60m＜H≤90m时，15mm；90m＜H时，20mm。
高层建筑物轴线的竖向投测，主要有外控法和内控法两种，下面分别介绍这两种方法。
一、外控法外控法是在建筑物外部，利用经纬仪，依据建筑物轴线限制桩来进行轴线的竖向投测，亦称作“经纬仪引桩投测法”。
具体操作方法如下：1．在建筑物底部投测中心轴线位置高层建筑的基础工程完工后，将经纬仪安置在轴线限制桩A1、A1′、B1和B1′上，把建筑物主轴线精确地投测到建筑物的底部，并设立标记，如图11-18中的a1、a1′、b1和b1′，以供下一步施工和向上投测之用。
2．向上投测中心线随着建筑物不断上升，要逐层将轴线向上传递，如图11-18所示，将经纬仪安置在中心轴线限制桩A1、A1′、B1和B1′上，严格整平仪器，用望远镜瞄准建筑物底部已标出的轴线a1、a1′、b1和b1′点，用盘左和盘右分别向上投测到每层楼板上，并取其中点作为该层中心轴线的投影点，如图11-18中的a2、a2′、b2和b2′。
3．增设轴线引桩当楼房慢慢增高，而轴线限制桩距建筑物又较近时，望远镜的仰角较大，操作不便，投测精度也会降低。
为此，要将原中心轴线限制桩引测到更远的平安地1 A1′′图11-18 经纬仪投测中心轴线方，或者旁边大楼的屋面。
具体作法是：将经纬仪安置在已经投测上去的较高层（如第十层）楼面轴线a 10a 10′上，如图11-19所示，瞄准地面上原有的轴线限制桩A 1和A 1′点，用盘左、盘右分中投点法，将轴线延长到远处A 2和A 2′点，并用标记固定其位置，A 2、A 2′即为新投测的A 1A 1′轴限制桩。
民用建筑高层建筑施工测量
民用建筑高层建筑施工测量摘要：民用建筑的高层建筑施工需要进行严格的测量工作，以确保施工过程中的精准性和安全性。
本文将重点介绍民用建筑高层建筑施工测量的重要性，常用的测量方法以及测量过程中的注意事项。
引言：高层建筑的施工涉及到多个方面，其中测量是不可或缺的环节。
准确的测量工作可以保证建筑结构的稳定性和施工质量的可靠性。
因此，在民用建筑高层建筑的施工过程中，测量起着至关重要的作用。
本文将深入探讨民用建筑高层建筑施工测量的相关内容，包括测量的目的、常用的测量方法以及注意事项。
一、测量的目的：1. 确定建筑结构的位置和尺寸：高层建筑施工测量的首要目的是确定建筑结构的位置和尺寸。
通过准确测量建筑的位置和尺寸，可以保证建筑结构的精准性和稳定性。
2. 保证施工过程的质量：高层建筑的施工过程需要严格遵守设计方案和施工规范。
测量可以帮助施工人员及时发现施工过程中的偏差和错误，确保施工质量的可靠性，并及时采取纠正措施。
3. 控制安全风险：高层建筑的施工存在较高的安全风险，例如施工过程中的坍塌风险和安装误差风险等。
通过进行测量工作，可以及时掌握施工过程中的安全风险，并采取相应的安全防护措施，保障施工人员的安全。
二、常用的测量方法：1. 全站仪技术：全站仪是一种先进的测量设备，可以实现高度、角度和水平的测量。
在高层建筑施工中，可以使用全站仪进行定位测量和高程控制，以提供准确的测量结果。
2. GPS定位技术：全球定位系统（GPS）是一种利用卫星信号进行位置定位的技术。
在高层建筑施工测量中，可以使用GPS进行建筑结构的定位和测量，以提供全球精准的三维坐标。
3. 激光测距仪技术：激光测距仪是一种通过测量激光束的运行时间和波长来确定距离的测量设备。
在高层建筑施工中，可以使用激光测距仪进行建筑结构的距离测量，以提供准确的距离数据。
三、测量过程中的注意事项：1. 测量设备的校准：在进行测量前，需要确保使用的测量设备已经进行了校准。
超高层建筑测量方案
超高层建筑测量方案本工程地上 32 层，地下二层，建筑高度 99.9m，对主体工程的测量要求较高。
特别是工程的垂直度按要求层间不得大于± 3mm。
全高竖向偏差为 3H/10000 且不得大于±30mm。
因为施工现场狭窄，测量精度要求高，为了保证工程测量的精度，联合现场实质状况，选择以下测量方案。
1、平面控制该工程位于街面，属城市高层建筑物，建筑物的红线及定位均由城建规划局测定。
我们依据城建规划局所供给的测量标记和建筑平面图，进行复测，依照建筑物的轴线和开间成立矩形平面直角坐标系控制网，作为平面控制的首级基准。
在地下、地上各层施工中，应能正确快速地恢复各轴线的地点，以保证同一条中线或轴线在各层上投测的地点都能在同一铅垂面内。
在矩形控制的施测中，其四角极点用经纬仪测每角的顶角为 90°，每角用 2 个测回，其偏差不可以大于±9″— 15″，四角的总和为 360°，其偏差不得大于± 20″，四边的距离量距精度为 1/5000L 。
对平面控制的四个极点，建立坚固的标记。
为防备施工过程中因为各样原由造成对标记的影响，对四角极点的观察要按期校核以保证测量的精度。
2、高程控制施工场所狭窄，水平点的设置很难依据现场实质设置四个水平基点，进行连网观察，其闭合差小于± mm（n 测站数）。
按测站数成正比率进行闭合差平差调整，使之各点都得出正确的调解数据，以便在使用过程中相互校核。
3、竖向控制依据实质状况，建筑物的垂直度计划采纳内控法，作为该工程的竖向控制方法。
在内控法施测中主要用威尔特ZNL激光铅垂仪对主楼主要控制线进行天顶、天底投测法投测。
4、技术依照和施工测量设施本工程依照建设部颁发的标准《城市测量规范》（GJJ8—85）及国家《水平测量规范》按二级水平测量要求施测。
施工测量仪器装备状况见下表5、施工测量技术要求〈1〉沉降观察a、沉降观察点的地点在基层四角、框架柱均设。

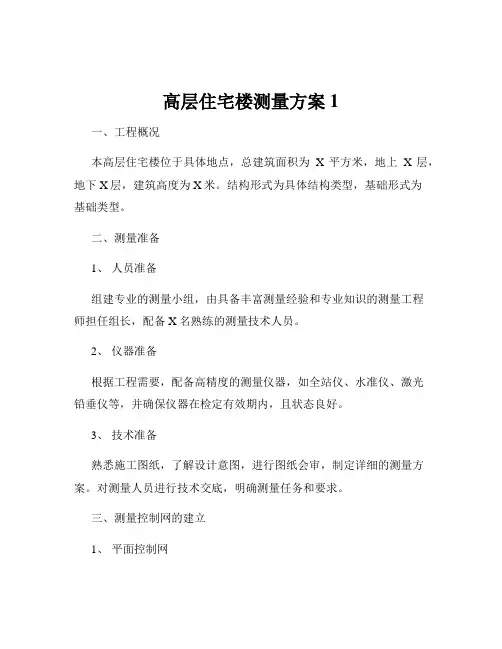

高层住宅楼测量方案1
高层住宅楼测量方案1一、工程概况本高层住宅楼位于具体地点，总建筑面积为X平方米，地上X层，地下X层，建筑高度为X米。
结构形式为具体结构类型，基础形式为基础类型。
二、测量准备1、人员准备组建专业的测量小组，由具备丰富测量经验和专业知识的测量工程师担任组长，配备X名熟练的测量技术人员。
2、仪器准备根据工程需要，配备高精度的测量仪器，如全站仪、水准仪、激光铅垂仪等，并确保仪器在检定有效期内，且状态良好。
3、技术准备熟悉施工图纸，了解设计意图，进行图纸会审，制定详细的测量方案。
对测量人员进行技术交底，明确测量任务和要求。
三、测量控制网的建立1、平面控制网根据业主提供的控制点，采用全站仪进行测设，建立本工程的平面控制网。
控制点应设置在通视良好、便于保护的位置，并设置明显的标志。
2、高程控制网根据业主提供的水准点，采用水准仪进行测设，建立本工程的高程控制网。
水准点应设置在稳定、不易破坏的位置，并定期进行复测。
四、基础施工测量1、土方开挖测量在土方开挖前，根据平面控制网放出开挖边线，并在开挖过程中进行跟踪测量，控制开挖深度和坡度。
2、基础垫层测量在基础垫层施工完成后，根据平面控制网和高程控制网，测设出基础轴线和标高控制点，为基础施工提供准确的依据。
3、基础钢筋绑扎测量在基础钢筋绑扎过程中，对钢筋的位置和标高进行测量控制，确保钢筋的位置和标高符合设计要求。
4、基础模板安装测量在基础模板安装过程中，对模板的位置和垂直度进行测量控制，确保模板的位置和垂直度符合设计要求。
五、主体结构施工测量1、轴线测量在首层楼板施工完成后，将平面控制网引测到首层楼板上，并建立内控点。
在施工过程中，采用激光铅垂仪将内控点向上传递，进行轴线的测量控制。
2、标高测量在每层柱、墙施工完成后，在柱、墙上测设出本层的+0500m 标高控制线，并以此为依据进行楼板标高的测量控制。
3、垂直度测量在每层施工完成后，采用全站仪或经纬仪对建筑物的垂直度进行测量，及时发现和纠正偏差。
高层建筑工程施工测量方案及方法
高层建筑工程施工测量方案及方法一、引言高层建筑工程施工测量是指在高层建筑施工过程中进行的各种测量工作，包括建筑物的基准测量、地形测量、建筑物的外观测量、结构尺寸测量、设备安装位置测量等。
准确的施工测量是高层建筑施工的重要保证，它直接影响到施工质量和工期。
二、施工测量方案1.建立测量基准建立测量基准是高层建筑施工测量的首要任务。
可以利用大地水准测量和全站仪测量等方法建立建筑物的基准点，并进行相应的测量标志物的设置。
在测量过程中，要注意合理布设测量控制点，确保施工过程中的测量数据的准确性和可靠性。
2.地形测量地形测量是高层建筑施工的前期准备工作，它可以提供施工场地的地势和地貌信息，为施工设计和施工方案提供依据。
地形测量可以采用导线测量、全站仪测量、激光测距仪等方法进行，测量数据可以通过计算机软件进行处理，得到详细的地形图和剖面图，为后续的施工提供参考。
3.建筑物外观测量建筑物的外观测量主要是为了控制建筑物的形状和尺寸，以及建筑物与周围环境的协调。
建筑物的外观测量可以采用全站仪测量、测量软件等方法进行，测量数据可以通过地理信息系统进行处理和分析。
在进行建筑物外观数量测量时，要特别注意测量设备的准确性和测量操作的规范性。
4.结构尺寸测量结构尺寸测量是高层建筑施工中非常重要的一项工作，它可以通过测量建筑物的各种尺寸参数来控制建筑物的形态和结构的稳定性。
结构尺寸测量可以采用全站仪测量、激光测距仪等方法进行，测量数据可以通过计算机软件进行处理和分析。
在进行结构尺寸测量时，要特别注意测量设备的准确性和测量操作的规范性。
5.设备安装位置测量设备安装位置测量是高层建筑施工中的一项重要任务，它可以确保设备的位置准确、与结构的连接牢固，以及为后续的设备运行和维护提供便利。
设备安装位置测量可以采用全站仪测量、测量软件等方法进行，测量数据可以通过计算机软件进行处理和分析。
在进行设备安装位置测量时，要特别注意测量设备的准确性和测量操作的规范性。
高层建筑测量方法
高层建筑测量方法在现代城市的发展中，高层建筑如雨后春笋般拔地而起。
这些高楼大厦不仅是城市的地标，更是建筑技术和工程管理的杰作。
而在高层建筑的建设过程中，测量工作是至关重要的一环，它为建筑的设计、施工和质量控制提供了精确的数据支持。
一、高层建筑测量的重要性高层建筑的结构复杂，高度大，施工难度高。
准确的测量数据能够确保建筑的垂直度、水平度和几何尺寸符合设计要求，保证建筑的稳定性和安全性。
同时，测量工作还能为施工过程中的各个环节提供准确的定位，如基础施工、主体结构施工、设备安装等，提高施工效率，减少施工误差。
二、高层建筑测量的准备工作在进行高层建筑测量之前，需要做好充分的准备工作。
首先，要熟悉设计图纸，了解建筑的结构特点、尺寸和标高要求。
其次，要对测量仪器进行校验和调试，确保仪器的精度和准确性。
常用的测量仪器包括全站仪、水准仪、激光铅垂仪等。
此外，还需要确定测量基准点和控制网，通常会在施工现场周围选择稳定可靠的点作为基准点，并建立闭合的控制网。
三、高层建筑的平面控制测量平面控制测量是高层建筑测量的重要内容之一。
一般采用全站仪进行测量，通过测量控制点的坐标，建立平面控制网。
在测量过程中，要注意测量精度和误差控制，保证控制点的准确性和可靠性。
同时，要根据施工进度和需要，对平面控制网进行定期复测和调整。
对于高层建筑的平面控制，还可以采用内控法和外控法相结合的方式。
内控法是在建筑物内部设置控制点，通过激光铅垂仪将控制点的坐标传递到施工楼层。
外控法则是在建筑物外部设置控制点，通过全站仪进行测量和控制。
四、高层建筑的高程控制测量高程控制测量主要是确定建筑物的标高，保证各楼层的高度符合设计要求。
通常采用水准仪进行测量，从已知的高程控制点出发，通过水准测量的方法将高程传递到施工楼层。
在高程控制测量中，要注意水准路线的布设和测量精度的控制。
同时，要对测量数据进行闭合差的计算和调整，确保高程数据的准确性。
五、高层建筑的垂直度测量垂直度是高层建筑施工质量的重要指标之一。
高层建筑施工测量方案
引言概述：高层建筑施工测量方案是在建筑施工中进行必要的测量和数据分析的指导性文件。
本文将分析和讨论高层建筑施工测量方案的相关内容，包括测量方法、测量工具和测量过程等。
通过合理的测量方案，可以确保高层建筑施工的精确性和安全性。
正文内容：1.测量方法1.1传统测量方法1.1.1全站仪测量法1.1.2定向测量法1.1.3高程测量法1.2先进测量方法1.2.1激光扫描测量法1.2.2三维扫描测量法1.2.3动态测量法2.测量工具2.1全站仪2.1.1传统全站仪2.1.2激光全站仪2.1.3光电全站仪2.2激光扫描仪2.2.1三维激光扫描仪2.2.2云激光扫描仪2.2.3激光扫描测量软件2.3GNSS定位系统2.3.1高精度GNSS系统2.3.2实时差分GNSS系统2.3.3RTKGNSS系统3.测量过程3.1前期准备3.1.1建立测量基准点3.1.2建立测量控制网3.1.3制定测量方案3.2施工测量3.2.1水平测量3.2.2垂直测量3.2.3斜坡测量3.3数据处理与分析3.3.1数据采集3.3.2数据处理3.3.3数据分析4.测量精度控制4.1精度评定标准4.1.1精度等级4.1.2测量限差4.2测量误差分析4.2.1系统误差4.2.2随机误差4.2.3累积误差4.3精度控制措施4.3.1仪器校准4.3.2测量方案优化4.3.3数据质量控制5.施工测量安全5.1安全意识培养5.1.1培训和教育5.1.2安全操作规范5.1.3应急预案5.2安全设备保障5.2.1安全帽5.2.2安全绳索5.2.3安全网5.3安全管理措施5.3.1安全巡检5.3.2安全考核5.3.3事故处理与记录总结：高层建筑施工测量方案是确保施工精确性和安全性的重要文件。
本文讨论了测量方法、测量工具、测量过程、测量精度控制和施工测量安全等几个关键点。
通过合理的测量方案和精确的测量工具，可以保障高层建筑施工的顺利进行和安全性。
同时，也提出了测量精度控制和施工测量安全的相关措施，以确保高层建筑施工的质量和安全。
房屋高层建筑施工测量方法
4. 综合法 以图1.5某小区高层MNQP为例，其定位条件是：M点正落在AB规 划红线上，MN平行BC规划红线，且距G为8.000 m。为了定位，首 先要确定MN相对于BC边的位置。因此，先在B点上安置经纬仪，测 出∠ABC和∠GBC，并量出BG间距；算出MN至BC的垂直距离 MM1=8.000 m＋BGsin ∠GBC和M1B=MMlcot(180°00＇00″－∠ABC)。 当求出MMl和M1B后，以BC边为准，用直角坐标法、极坐标法或 交会法等测定矩形控制网M' N' Q' P' ，并用所给定位条件进行检测。
《工程测量规范》(GB 50026－1993)之条专门对于建筑物施工 放线作出了精度要求(表1-1)；施工测量应符合表1-1关于中误差的限 值，并可方便地应用《高层建筑混凝土结构技术规程》(JGJ 3－2002 ，J 186－2002)关于测量允许偏差检查、验收测量成果。《工程测量 规范》(GB 50026－1993)条文说明指出：“目前，我国高层建筑施工 放样的精度要求尚无统一规定”，这可以理解为该状况为GB 50026－ 1193的条出现之前的状况。
● 1.3 高层建筑竖向控制
当高层建筑施工到±0.000后，随着结构的升高，要将首层 轴线逐层向上投测，用以作为各层放线和结构竖向控制的依据 。其中，以建筑物外廓轴线和控制电梯井轴线的投测更为重要。
以下轴向应向上投测:
建筑物外廓轴线； 伸缩缝、沉降缝两侧轴线； 电梯间、楼梯间两侧轴线； 单元、施工流水段分界轴线。
(a)
01
(b)
图1.1 根据原有建筑物定位
02
(a)
单击.延长线法
2.平行线法
如图1.1(2)，是先根据CD边，定出其平行线C' D' 。若为图(a) 情况，新建高层建筑物的定位条件是其西侧与原有建筑物西侧同 在一直线上，两建筑物南北净间距为x。则由C‘ D’可直接测出 M‘ N’ Q‘ P’ 矩形控制网；若为图(b)情况，则应先由C‘ D’ 测出G点 至CD边的垂距和G点至AC延长线的垂距，才可以确定M‘ 和N’ 位 置，具体测法基本同前. 如图1.1(1)所示，是先根据AB边，定出其平行线A‘ B’ ；安置 经纬仪在B‘ ，后视A’ ，用正倒镜法延长A‘ B’ 直线至M‘ ；若为 图(a)情况，则再延长至N‘ ，移经纬仪在M’ 和N‘ 上，定出P’ 和Q‘， 最后校测各对边长和对角线长；若为图(b)情况，则应先测出G点 至BD边的垂距yG，才可以确定M‘ 和N’ 位置。一般可将经纬仪安 置在BD边的延长点B‘ ，以A’ 为后视，测出∠A‘ B’ G，用钢尺量 出B' G的距离，则yG=B' G×sin (∠A' B' G―90°)。
高层建筑的施工测量
高层建筑的施工测量高层建筑的施工测量是建筑施工中的一个重要环节。
它不仅仅关乎建筑质量和工程进度，还直接关系到人的生命财产安全。
本文将介绍高层建筑施工测量的常用方法、注意事项以及解决常见问题的技巧。
常用方法传统测量法传统测量法是目前施工测量中常用的方法之一。
它主要通过测量各种形状的立体图形的几何参数，如尺寸、角度、距离等，计算出建筑物的形状和大小。
这种方法虽然简单易行，但是准确度有限，特别是对于高度和垂直度的测量难度较大，容易出现误差。
激光测距法激光测距法是利用激光技术，通过测量反射激光光束的时间或相位差来确定目标的距离、位置等信息。
它具有测量精度高、测量速度快、操作简单的优点，在高层建筑的施工测量中得到了广泛应用。
但是，激光测距法存在着被大气干扰的可能性，误差的较大等不足之处。
全站仪测量法全站仪测量法是近年来在施工测量中出现的新技术，它利用计算机、通讯、激光、图象传输和全站仪等现代技术的综合应用，依托GPS定位技术、GIS地理信息系统等软、硬件的支持实现了目标测距、定位、方位及高程角度的综合测量。
全站仪测量法具有测量精度高，测量速度快、操作简单等优点。
它在高层建筑的施工测量中得到了广泛应用。
但是，全站仪测量法的价格较高，需要专业人士操作，更适合大型工程的施工测量。
注意事项1.在进行高层建筑的施工测量时，应该注意安全。
特别是在高空作业时，应该严格按照安全程序进行操作，带好安全带，并遵守安全规定，以保证人身安全。
2.在进行施工测量时，应该对测量设备的准确性进行检查。
因为施工测量中不准确的数据会对建筑的质量和安全产生影响，甚至会造成重大事故。
3.施工测量的精度和准确度是很重要的，但是在进行测量时，也需要考虑实际状况和实用性。
因为高层建筑的施工测量需要同时考虑时间、精度和场地的限制，所以在实际操作中需要找到更合适的解决方案。
解决常见问题的技巧解决参数测量误差在高层建筑的施工测量中，参数测量误差是常见的问题。
高层建筑施工测量.pptx
心轴线控制桩A1、A‘1、B1和B’1上，严格整平仪器，用望远镜瞄 准建筑物底部已标出的轴线a1、a‘1、b1和b’1点。用盘左和盘右
分别向上投测到每层楼板上，并取其中点作为该层中心轴线的投影
点，a2、a'2、b2和b'2。
4
3
轴线
1
2
辅助轴线
传递孔
1 外控法投测轴线
2 内控法投测轴线
投测方法
A、吊线坠法 利用钢丝悬挂重锤球的方法，进行轴线竖向投测。
这种方法一般用于高度在50～100m的高层建筑施工中， 锤球的重量约为10～20kg，钢丝的直径约为0.5～ 0.8mm。
1 外控法投测轴线
2 内控法投测轴线
在预留孔上面安置十字 架，挂上锤球，对准首层预 埋标志。当锤球线静止时， 固定十字架，并在预留孔四 周作出标记，作为以后恢复 轴线及放样的依据。此时， 十字架中心即为轴线控制点 在该楼面上的投测点。
O1
a1′
a1
A投测轴线
内控法应用于高层建筑中或建筑物密集 的建筑区，轴线投测时，在建筑物底层室内 测设轴线控制点，用垂准线原理将其竖直投 测到各层楼面上，作为各层轴线测设的依据。
1 外控法投测轴线
2 内控法投测轴线
内控法轴线控制点的设置
在基础施工完毕后，在±0首层平面上，适当 位置设置与轴线平行的辅助轴线。辅助轴线距轴线 500～800mm为宜，并在辅助轴线交点或端点处埋 设标志
1 外控法投测轴线
2 内控法投测轴线
3、增设轴线引桩 当楼房逐渐增高，而轴线控制桩距建筑物又较近时，望远
镜的仰角较大，操作不便，投测精度也会降低。将原中心轴线 控制桩引测到更远的安全地方，或者附近大楼的屋面。
房屋测量方法
房屋测量方法房屋测量是在建筑行业中非常重要的一项工作，它是为了获得房屋的准确尺寸和结构信息，以便进行设计、施工和装修等工作。
正确的房屋测量方法可以确保建筑物的结构稳固、平面布局合理，并且符合设计要求。
下面将介绍一些常用的房屋测量方法。
一、水平测量法水平测量法是一种常用的房屋测量方法，它通过水平仪或水平仪器来确定房屋的水平面。
首先在房屋的四个角落设置基准点，然后使用水平仪器在基准点上进行测量，以确保房屋的地面水平。
在测量过程中，要注意仪器的准确度和稳定性，避免误差。
二、垂直测量法垂直测量法是用来确定房屋高度和竖直度的一种方法。
常用的垂直测量工具有测距仪、测角仪等。
在进行垂直测量时，需要在房屋的不同位置设置测量点，并使用测量工具测量各个点之间的垂直距离和角度，从而确定房屋的垂直度和高度。
三、尺寸测量法尺寸测量法是用来测量房屋各个部分尺寸的一种方法。
在进行尺寸测量时，可以使用测量尺、测量带等工具。
首先确定需要测量的部位，然后使用测量工具进行准确的测量，包括长度、宽度、高度等尺寸。
在测量过程中，要注意测量工具的准确度和精度，避免误差。
四、三角测量法三角测量法是一种利用三角形的几何关系来测量房屋的方法。
在进行三角测量时，可以使用经纬仪、测角仪等工具。
首先选择合适的基准点，然后通过测量基准点与其他点之间的距离和夹角，利用三角函数计算出其他点的坐标和位置。
三角测量法通常用于测量房屋的面积、体积和位置等。
五、激光测量法激光测量法是一种利用激光技术进行测量的方法，它可以快速、准确地测量房屋的尺寸和位置。
在进行激光测量时，需要使用激光测距仪或激光测量仪器，将激光束对准需要测量的目标点，通过测量仪器自动计算出目标点与测量仪器之间的距离和角度，从而确定目标点的位置和尺寸。
六、地面测量法地面测量法是用来确定房屋地面高度和平整度的一种方法。
常用的地面测量工具有水平仪、测高仪等。
在进行地面测量时，需要设置基准点和测量点，然后使用测量工具测量基准点和测量点之间的高度差，从而确定地面高度和平整度。
高层建筑施工测量
(3) 线下端(或线坠尖)的投测人，视线要垂直结构 面，取线左、线右平均位置，作为投测结果。
(4) 投测中要防风吹和振动，尤其是侧向风吹。
(5) 在逐层引测中，要用更大的线坠(如5 kg)每隔 3～5层，由下面直接向上放一次通线，以作校测。 (6) 若用铅直塑料管套住吊线，下端用专门的观测 仪器，其精度还可提高。
2. 外控法 当施工场地比较宽阔时，多使用此法。施测时 主要是将经纬仪安置在高层建筑附近进行竖向投测， 故此法也叫经纬仪竖向投测法。由于场地情况的不 同，安置经纬仪的位置不同，又分为三种投测方法： (1) 延长轴线法 (2) 侧向借线法 (3) 正倒镜挑直法 我们这里主要讲述第一种延长轴线法。
1) 延长轴线法 此法适用于场地四周宽阔，能将高层建筑轮廓轴 线延长到建筑物的总高度以外，或附近的多层或高层 建筑物顶面上，并可在轴线的延长线上安置经纬仪， 以首层轴线为准，向上逐层投测。如图所示的甲仪器 安置在轴线的控制桩上，后视首层轴线后，抬起望远 镜将轴线投测到施工层上 .
3. ±0.000以上标高测法 引测步骤: (1)先用水准仪根据二个栋号水准点或±0.000水平 线，在各向上引测处准确地测出相同的起始标高 线(一般多测+1.000 m标高线) . (2) 用钢尺沿铅直方向，向上量至施工层，并画出 正米数的水平线，各层的标高线均应由各处的起 始标高线向上直接量取。
（四）隧道模施工 隧道模是可同时浇筑墙体与楼板的大型工具式模 板，能沿楼面在房屋开间方向水平移动，逐间浇筑钢 筋砼。 隧道模由三面模板组成一节，形如隧道。隧道模 板可分为整体式和双拼式两种。 双拼式隧道模由竖向楼板模板和水平向楼板模板 与骨架连接而成，有行走装置和承重装置。 有钢量大，笨重，一次投资大，较少采用。
高层建筑测量施工方案
高层建筑测量施工方案高层建筑的测量施工是建设过程中的重要环节，它对于确保建筑结构的精确性和安全性至关重要。
本文将针对高层建筑测量施工方案进行详细讨论，包括测量方法、仪器设备、施工流程和质量控制等方面。
一、测量方法1. 形象图测量法形象图测量法是高层建筑测量中常用的方法之一。
通过利用形象图和台阶标尺等辅助工具，在建筑平面上进行测量，以确定建筑物的长度、宽度、高度等基本参数。
2. 光电测距法光电测距法利用激光器和接收器的组合来测量建筑物的高度和距离。
激光器发射的激光束被建筑物的表面反射后，由接收器接收到，并根据时间差计算出距离和高度信息。
3. 水平仪测量法水平仪测量法是一种测量建筑物垂直度和水平度的方法。
通过使用水平仪等仪器，在建筑物各个平面上测量水平和垂直线，以确保建筑物各个部分的垂直度和水平度符合要求。
二、仪器设备1. 激光测距仪激光测距仪是高层建筑测量中不可或缺的仪器之一。
它能够快速、准确地测量建筑物的高度和距离，并具有高度自动化和数字化的特点。
2. 全站仪全站仪是一种多功能、高精度的测量仪器。
它可以进行水平角、垂直角和距离的同时测量，适用于建筑物各个方面的测量工作。
3. 水平仪水平仪是一种常用的测量仪器，用于测量建筑物的水平度和垂直度。
它有助于确保建筑物建造过程中的准确性和稳定性。
三、施工流程1. 测量前准备在进行高层建筑的测量施工前，需要进行充分的准备工作。
包括确定测量目标、选择合适的测量方法和仪器设备、制定测量方案等。
2. 测量操作在测量操作过程中，测量人员需要按照测量方案进行工作。
他们应熟练掌握测量仪器的使用方法，准确测量建筑物的各项参数，并记录数据以备后期使用。
3. 数据处理与分析测量数据的及时处理与分析是确保施工质量的关键。
测量人员需要利用计算机软件等工具对测量数据进行处理，以获得准确的结论和建议。
4. 质量控制高层建筑测量施工的质量控制是整个施工过程中的重要环节。
测量人员需要定期检查施工结果，进行必要的调整和修改，以确保建筑物的精确性和安全性。
高层建筑施工如何测量放线
高层建筑施工如何测量放线一、建筑物的定位放线测设前的准备工作1、熟悉图纸。
1）总平面图——建筑物总体位置定位的依据。
2）建筑平面图、基础平面图、基础详细图——施工放线的依据。
3）立面图、剖面图——高程测设的依据。
2、现场踏勘，校核平面、高程控制点。
3、施工场地整理平整和清理施工场地，以便进行测设工作。
4、制定测设方案根据设计要求、定位条件、现场地形和施工方案等因素，制定测设方案，包括测设方法、测设数据计算和绘制测设简图。
5、仪器和工具对测设所使用的仪器和工具进行检核。
6、将建筑物的外廓（墙）轴线交点（简称角桩）测设到地面上，为建筑物基础放线及细部放样提供依据。
7、定位方法8.直角坐标法如图1.2为某饭店定位情况。
它是由城市规划部门给定的广场中心正点起，沿道路中心线向西量y=123.300 m定S点，然后由S点逆时针转90°定出建筑群的纵向主轴线——X轴，由S点起向北沿X轴量x=84.200 m，定出建筑群的纵轴(X)与横轴(Y)的交点O。
9. 极坐标法如图1.3为五幢25层运动员公寓，1～4号楼的西南角正布置在半径R=186.000 m的圆弧形地下车库的外缘。
定位时可将经纬仪安置在圆心O点上，用0°00‘00″后视A点后，按1～5号点的设计极坐标数据(极角、极距)，由A点起依次定出各幢塔楼的西南角点1、2、3 、4、5，并实量各点间距作为校核。
基础验线时的允许偏差如下:长度L≤30 m，允许偏差±5 mm。
30 m＜L≤60 m，允许偏差±10 mm。
60 m＜L≤90 m，允许偏差±15 mm。
90 m＜L，允许偏差±20 mm。
轴线的对角线尺寸的允许偏差应为边长偏差的倍；外扩轴线夹角的允许偏差应为±1΄。
《工程测量规范》(GB 50026－2007)之7.3.5条专门对于建筑物施工放线作出了精度要求(表1-1)；施工测量应符合表1-1关于中误差的限值，并可方便地应用《高层建筑混凝土结构技术规程》(JGJ 3－2002，J 186－2007)关于测量允许偏差检查、验收测量成果。
超高层建筑测量方案
超高层建筑测量方案超高层建筑的测量方案是指在建筑物高度超过150米时，对建筑物的测量方案进行设计和实施的过程。
这个过程需要依靠先进的技术工具和高精度测量仪器，为建筑物的施工、监理、验收等环节提供精确的测量数据和可靠的技术支持。
本篇文章将从建筑物结构、地形环境、测量技术和数据处理等四个方面阐述超高层建筑的测量方案。
一、建筑物结构超高层建筑在结构设计上与传统建筑有很大区别，需要加强对建筑物稳定性和结构安全的测量监测。
首先要确定建筑物的基点和高度基准面，以便进行精确的高度测量。
其次，要对整个建筑物的结构形式、主体结构的构件和节点等进行详细的测量，包括测量各层的高度、墙壁、柱子、楼板等构件的尺寸和位置，以及构件的强度、刚度和变形等参数。
此外，还要对纵向、横向和附加荷载等因素对建筑物的影响进行实时监测，及时发现和处理结构变形和破坏等问题，确保建筑物在使用过程中的安全可靠性。
二、地形环境超高层建筑往往处在地形高差较大的地段，同时建筑物周围也存在大量的道路、铁路、地铁和管线等地下设施，因此需要进行全面的地形环境的测量和分析。
具体来说，要测量其所处地区的相对高度差、绝对高程、地形特征图等，分析地质地形等对建筑物的影响。
同时，还要对地下管线、隧道、地铁等地下设施进行探测和定位，了解其精确位置和深度，以便合理布置建筑物的基础和施工道路，避免对地下设施造成影响。
三、测量技术超高层建筑的测量需要使用一系列的高科技仪器和技术手段，例如全站仪、高精度GPS、激光扫描仪、三维摄影仪等。
其中，全站仪是一种高精度测量设备，可实现建筑物高度、倾角和位置等参数的测量和记录。
高精度GPS则可用于测量建筑物的绝对空间位置，激光扫描仪和三维摄影仪则可用于对建筑物立面和内部进行三维测量和建模等。
此外，还需要采用高速数据传输和云计算等技术手段，对测量数据进行实时的处理和分析，提高测量效率和准确性。
四、数据处理测量得到的数据是进行建筑物设计、施工和验收等环节的重要依据，因此需要进行科学的数据处理和管理。
高层建筑施工测量讲解
⾼层建筑施⼯测量讲解⼀、⾼层建筑施⼯测量的特点1．由于建筑层数多、⾼度⾼，结构竖向偏差直接影响⼯程受⼒情况，故施⼯测量中要求竖向投点精度⾼，所选⽤的仪器和测量⽅法要适应结构类型、施⼯⽅法和场地情况。
2．由于建筑结构复杂，设备和装修标准较⾼，特别是⾼速电梯的安装等，对施⼯测量精度要求亦⾼。
⼀般情况在设计图纸中有说明，总的允许偏差值，由于施⼯时亦有误差产⽣，为此测量误差只能控制在总的总偏差值之内。
3．由于建筑平⾯、⽴⾯造型既新颖且复杂多变，故要求开⼯前先制定施测⽅案，仪器配备，测量⼈员的分⼯，并经⼯程指挥部组织有关专家论证⽅可实施。
⼆、建⽴施⼯控制⽹平⾯控制⾼层建筑必须建⽴施⼯控制⽹。
⼀般建⽴施⼯⽅格控制⽹较为实⽤，使⽤⽅便，精度可以保证，⾃检也⽅便。
建⽴施⼯⽅格控制⽹，必须从整个施⼯过程考虑，打桩、挖⼟、浇筑基础垫层和建筑物施⼯过程中的定轴线均能应⽤所建⽴的施⼯控制⽹。
由于打桩、挖⼟对施⼯控制⽹的影响较⼤，除了经常复测校核外，最好随着施⼯的进⾏，将控制⽹延伸到施⼯影响区之外。
⽬前在⾼层建筑施⼯中，采⽤“升梁提模”和钢结构吊装双梁平台整体同步提升等施⼯⼯艺，必须将控制轴线及时投影到建筑⾯层上，然后根据控制轴线作柱列线等细部放样，以备绑扎钢筋、⽴模板和浇筑混凝⼟之⽤。
1．建⽴局部直⾓坐标系统为了将⾼层建筑物的设计放样到实地上去，⼀般要建⽴局部的直⾓坐标系统。
为了简化设计点位的坐标计算和在现场便于建筑物放样，该局部系统坐标轴的⽅向应严格平⾏于建筑物的主轴线或街道的中⼼线。
施⼯⽅格⽹布设应与总平⾯图相配合，以便在施⼯过程中能够保存最多数量的控制点标志。
2．⽤极坐标法和直⾓坐标法的放样在平⾯位置的放样⽅法中，通常⽤的是极坐标法和直⾓坐标法。
⽤极坐标法放样时，要相对于起始⽅向先测设⼰知的⾓度，再由控制点测设规定的距离。
当⽤直⾓坐标法放样时，则先要在地⾯上设有两条互相垂直的轴线，作为放样控制点。
此时，沿着Z轴测设纵坐标，再由纵坐标的端点对Z轴作垂线，在垂线上测设横坐标。
高层建筑施工测量
高层建筑施工测量在城市的天际线不断被刷新的今天，高层建筑如雨后春笋般拔地而起。
而在这一宏伟的建设过程中，施工测量是至关重要的一环。
它就像是建筑的“眼睛”，为施工提供精确的方向和定位，确保高层建筑能够按照设计要求顺利建成。
一、高层建筑施工测量的重要性高层建筑的施工过程复杂且要求精度极高。
施工测量的准确性直接关系到建筑的结构安全、外观质量以及使用功能。
如果测量出现偏差，可能会导致柱子、墙体的位置偏移，影响建筑的受力结构；也可能会使楼层高度不一致，影响电梯、管道等设备的安装；甚至可能导致建筑外观扭曲，影响整体美观。
因此，高精度的施工测量是高层建筑施工质量的重要保障。
二、高层建筑施工测量的特点与普通建筑相比，高层建筑施工测量具有以下显著特点：1、高度高高层建筑往往几十层甚至上百层，这就需要测量工作能够在较大的垂直范围内进行，并且要克服高空风、温度等因素对测量仪器和测量结果的影响。
2、精度要求高由于高层建筑的结构复杂，各部分之间的相对位置关系要求非常精确。
例如，柱子的垂直度偏差必须控制在很小的范围内，否则会影响整个结构的稳定性。
3、测量环境复杂高层建筑施工现场通常存在多种施工机械、材料堆放等，这给测量工作带来了很大的干扰。
同时，周边建筑物的遮挡、电磁场的影响等也会增加测量的难度。
4、数据量大在高层建筑施工过程中，需要测量的点众多，产生的数据量巨大。
如何有效地管理和处理这些数据，也是施工测量面临的一个挑战。
三、高层建筑施工测量的准备工作在进行施工测量之前，需要做好充分的准备工作，以确保测量的顺利进行。
1、熟悉施工图纸测量人员要仔细研究建筑的平面图、立面图、剖面图等，了解建筑物的形状、尺寸、标高以及各部分之间的关系，明确测量的重点和难点。
2、制定测量方案根据施工图纸和现场实际情况，制定详细的测量方案。
包括测量仪器的选择、测量控制点的布设、测量方法的确定以及测量精度的要求等。
3、校验测量仪器测量仪器的精度和准确性直接影响测量结果。
高层建筑施工测量放样方法
高层建筑施工测量放样方法工程测量是工程施工中控制工程质量，做到精确施工的一大重点。
随着测量手段的不断更新，如何使测量工作又快又准，是我们不断研究的一个课题。
高层建筑施工经验汇总。
1.工法特点(1)操作简便，数据准确，可操作性强。
(2)在施工中分三个阶段（控制网测设、±0.000以下、±0.000以上）对测量进行控制。
2.适用范围本工法适用于多层及高层工业与民用建筑工程的测量放线。
3.施工工艺3.1施工测量的基本准则与要求(1)测量工作必须符合设计要求及施工规范DBJ 01-21-95的各项规定。
(2)遵守先整体后局部的工作程序，即先测设精度较高的场地整体控制网，再以控制网为依据进行建筑物各局部的定位、放线。
(3)严格执行审核原始数据的正确性，坚持测量工作步步有校核，坚持自检、互检制度,合格后交主管人员验收。
(4)测量记录要求数字正确、内容完整、字体工整，记录中数字的位数反映观测精度，如水准读数应读至毫米。
(4)测量人员必须持证上岗。
3.2测量仪器与量具(1)测量所使用的仪器与器具必须经检定，并合格。
仪器与器具按《中华人民共和国计量法实施细则》要求进行检定，要求对仪器及器具及时检定、封存、报废。
(2)计量员负责仪器及器具的检定、检效和维护，保证仪器的可操作性及准确性。
(3)一般工程测量主要使用的测量仪器及器具主要有：经纬仪、水准仪、钢卷尺、水准标尺。
根据工程测量精度的要求，有些还使用激光经纬仪及光电测距仪。
上述仪器必须进行周期检测。
3.3测量准备(1)施工测量准备工作包括：设计图纸的审核、测量定位依据点的交接与校测、测量器具的检定与检校、测量方案的编制与数据准备、施工场地测量等内容。
(2)施工测量前，根据工程任务的要求，收集分析规划、勘察、设计、及施工等有关资料：专业测绘设计研究院提供的测绘成果：工程水准测量成果、高程测量成果、规划放线测量成果。
勘察设计研究院提供的岩土勘察报告设计院提供的结构、建筑施工图纸及有关变更文件施工组织设计及施工方案(3)认真作好资料成果与现场桩位交接工作，并妥善保护好桩位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
● 1.1 建筑物的定位放线
● 1.1.1 根据原有建(构)筑物定位 根据原有建( ● 1.1.2 根据规划红线、道路中心线或场地平面控制 根据规划红线、 网定位
● 1.2 ● 1.3 ● 1.4 ● 1.5
高层建筑标高测量 高层建筑竖向控制 变形观测 高层建筑施工常用测量仪器概述
表1-1 建筑物施工放样的主要技术要求
根据起始 水平面在 施工水平 面上测定 高程中误 差(mm)
建筑物结构特征
测距相对中误 差
测角中误差(″)
在测站上测定高 差中误差(mm)
竖向传递 轴线点中 误差(mm)
金属结构、装配式钢筋混 凝土结构、建筑物高度 100～120m或跨度30～36m 15层房屋、建筑物高度 60～100m或跨度18～30m 5～15层房屋、建筑物高度 15～60m或跨度6～18m 5层房屋、建筑物高度15m 或跨度6m以下 木结构、工业管线或公路 铁路专用线 土工竖向整平
3.直角坐标法 如图1.1(3)，是先根据CD边，定出其平行线C' D' 。若为 图(a)情况，则可按图示定位条件，由C' D' 直接测出M' N' Q' P' 矩形控制网；若为图(b)情况，则应先测出G点至BD延长 线和CD延长线的垂距和，然后即可确定M' 和N' 位置。 ● 1.1.2 根据规划红线、道路中心线或场地平面控制网定位 根据规划红线、 常用的定位方法有以下四种 1 直角坐标法 2 极坐标法 3 交会法 4 综合法
1.直角坐标法 如图1.2为某饭店定位情况。它是由城市规划部门给定的广 场中心正点起，沿道路中心线向西量y=123.300 m定S点，然后 由S点逆时针转90°定出建筑群的纵向主轴线——X轴，由S点 起向北沿X轴量x=84.200 m，定出建筑群的纵轴(X)与横轴(Y)的 交点O。
某饭店直角坐标法定位图(单位 单位： 图1.2 某饭店直角坐标法定位图 单位：m)
● 1.3 高层建筑竖向控制 当高层建筑施工到±0.000后，随着结构的升高，要将首层 轴线逐层向上投测，用以作为各层放线和结构竖向控制的依据 。其中，以建筑物外廓轴线和控制电梯井轴线的投测更为重要。 以下轴向应向上投测: (1) 建筑物外廓轴线； (2) 伸缩缝、沉降缝两侧轴线； (3) 电梯间、楼梯间两侧轴线； (4) 单元、施工流水段分界轴线。 高层建筑轴线的竖向投测，常采用下列两类方法： (1) 外控法 (2) 内控法； 另外还可用内外控综合法。
1. 高层建筑竖向投测允许偏差 (正倒镜投点间距；引自《高层建筑混凝土结构技术规程》 (JGJ 3—2002，J 186—2002)) 层间竖向测量偏差不应超过±3 mm，建筑全高(H)竖向测量偏 差不应大于： (1) H≤30 m，±5 mm； (2) 30 m<H≤60 m，±10 mm； (3) 60 m<H≤90 m，±15 mm； (4) 90 m<H≤120 m，±20 mm； (5) 120 m<H≤150 m，±25 mm； (6) 150 m<H，±30 mm。
● 1.1 建筑物的定位放线 建筑物的定位放线， 建筑物的定位放线，根据设计给定的定位依据和定位 条件进行。 条件进行。 当定位依据是原有建(构 筑物时 筑物时， 当定位依据是原有建 构)筑物时，要会同建设单位和设 计单位到现场，对定位依据的建(构 筑物的边 筑物的边、 中线、 计单位到现场，对定位依据的建 构)筑物的边、角、中线、 标高等具体位置，进行明确的指定和确认， 标高等具体位置，进行明确的指定和确认，必要时进行拍 照，以便查证和存档 . 当定位依据是规划红线、道路中心线或测量控制点时， 当定位依据是规划红线、道路中心线或测量控制点时， 在同建设单位和设计单位在现场当面交桩后， 在同建设单位和设计单位在现场当面交桩后，要根据各点 的坐标值、标高值校算其间距、夹角和高差， 的坐标值、标高值校算其间距、夹角和高差，并实地校测 各桩位是否正确，若有不符，应请建设单位妥善处理。 各桩位是否正确，若有不符，应请建设单位妥善处理。
2. 极坐标法 如图1.3为五幢25层运动员公寓，1～4号楼的西南角正布置在半 径R=186.000 m的圆弧形地下车库的外缘。定位时可将经纬仪安置 在圆心O点上，用0°00‘00″后视A点后，按1～5号点的设计极坐 标数据(极角、极距)，由A点起依次定出各幢塔楼的西南角点1、2、 3 、 4、5，并实量各点间距作为校核。
图1.4 建筑物交会法定位图
σb
4. 综合法 以图1.5某小区高层MNQP为例，其定位条件是：M点正落在AB规 划红线上，MN平行BC规划红线，且距G为8.000 m。为了定位，首 先要确定MN相对于BC边的位置。因此，先在B点上安置经纬仪，测 出∠ABC和∠GBC，并量出BG间距；算出MN至BC的垂直距离 MM1=8.000 m＋BGsin ∠GBC和M1B=MMlcot(180°00＇00″－∠ABC 当求出MMl和M1B后，以BC边为准，用直角坐标法、极坐标法或 交会法等测定矩形控制网M' N' Q' P' ，并用所给定位条件进行检测。
4. 标高施测要点 (3) 采用预制构件的高层结构施工时，要注意每层的高差 不要超限，同时更要注意控制各层的标高，防止偏差积 累使建筑物总高度偏差超限。 (4) 为保证竣工时±0.000和各层标高的正确性，应请建设 单位和设计单位明确：在测定±0.000水平线和基础施工 时，如何对待地基开挖后的回弹与整个建筑在施工期间的 下沉影响；在钢结构工程中，钢柱负荷后对层高的影响。 不少高层建筑在基础施工中将总下沉量在基础垫层的设计 标高中预留出来，取得了较好的效果。
1/20 000
5
1
6
4
1/10 000
10
2
5
3
1/5 000 1/3 000 1/2 000 1/1 000
20 30 30 45
2.5 3 5 10
4 3 -
2.5 2 -
注：1. 对于具有两种以上特征的建筑物，应取要求高的中误差值； 2. 特殊要求的工程项目，应根据设计对限差的要求，确定其放样精度。
● 1.1.1 根据原有建(构)筑物定位 根据原有建( 如图1.1所示 所示， 为原有建筑物， 如图 所示，ABCD为原有建筑物，MNQP为新建高层建 为原有建筑物 为新建高层建 为该高层建筑的矩形控制网(在基槽外 在基槽外， 筑，M‘ N’ Q‘ P’ 为该高层建筑的矩形控制网 在基槽外，作为 开挖后在各施工层上恢复中线或轴线的依据)。 开挖后在各施工层上恢复中线或轴线的依据 。 根据原有建(构 筑物定位 常用的方法有三种：延长线法、 筑物定位， 根据原有建 构)筑物定位，常用的方法有三种：延长线法、 平行线法、直角坐标法。 平行线法、直角坐标法。 而由于定位条件的不同，各种方法又可分成两类情况： 而由于定位条件的不同，各种方法又可分成两类情况：一 类情况是如图1.1(a)类，它是仅以一栋原有建筑物的位置和方 类情况是如图 类 向为准，用各(a)图中所示的 图中所示的y、 值确定新建高层建筑物位置 值确定新建高层建筑物位置； 向为准，用各 图中所示的 、x值确定新建高层建筑物位置； 另一类情况则是以一栋原有建筑物的位置和方向为主， 另一类情况则是以一栋原有建筑物的位置和方向为主，再加另 外的定位条件，如各(b)图中 为现场中的一个固定点， 至新 图中G为现场中的一个固定点 外的定位条件，如各 图中 为现场中的一个固定点，G至新 建高层建筑物的距离y、 是定位的另一个条件 是定位的另一个条件。 建高层建筑物的距离 、x是定位的另一个条件。
(b) (a) (b) (a) (a) (b)
图1.1 根据原有建筑物定位
1.延长线法 1.延长线法 如图1.1(1)所示，是先根据AB边，定出其平行线A‘ B’ ；安置 经纬仪在B‘ ，后视A’ ，用正倒镜法延长A‘ B’ 直线至M‘ ；若为 图(a)情况，则再延长至N‘ ，移经纬仪在M’ 和N‘ 上，定出P’ 和Q‘， 最后校测各对边长和对角线长；若为图(b)情况，则应先测出G点 至BD边的垂距yG，才可以确定M‘ 和N’ 位置。一般可将经纬仪安 置在BD边的延长点B‘ ，以A’ 为后视，测出∠A‘ B’ G，用钢尺量 出B' G的距离，则yG=B' G×sin (∠A' B' G―90°)。 2. 平行线法 如图1.1(2)，是先根据CD边，定出其平行线C' D' 。若为图(a) 情况，新建高层建筑物的定位条件是其西侧与原有建筑物西侧同 在一直线上，两建筑物南北净间距为x。则由C‘ D’可直接测出 M‘ N’ Q‘ P’ 矩形控制网；若为图(b)情况，则应先由C‘ D’ 测出G点 至CD边的垂距和G点至AC延长线的垂距，才可以确定M‘ 和N’ 位 置，具体测法基本同前.
3. ±0.000以上标高测法 0.000以上标高测法
引测步骤: 引测步骤 (1)先用水准仪根据二个栋号水准点或±0.000水平线，在各向上引测处 准确地测出相同的起始标高线(一般多测+1.000 m标高线) . (2) 用钢尺沿铅直方向，向上量至施工层，并画出正米数的水平线各 层的标高线均应由各处的起始标高线向上直接量取。 (3) 将水准仪安置到施工层，校测由下面传递上来的各水平线，误差 应在±6 mm以内。在各层抄平时，应后视两条水平线以作校核。
2. ±0.000以下标高测法 0.000以下标高测法 为控制基础和±0.000以下各层的标高，在基础开挖过程中， 应在基坑四周的护坡钢板桩或混凝土桩(选其侧面竖直且规正者) 上各涂一条宽10 cm的竖向白漆带。用水准仪根据附近栋号的水 准点或±0.000水平线，测出各白漆带上顶的标高；然后用钢尺 在白漆带上量出±0.000以下，各负(－)整米数的水平线；最后， 将水准仪安置在基坑内，校测四周护坡桩上各白漆带底部同一标 高的水平线，当误差在±5 mm以内时，则认为合格。在施测基础 标高时，应后视两条白漆带上的水平线以作校核。
