彩色显像管管脚排列图
第4讲彩色显像管
(1)会聚误差示意图 (1)会聚误差示意图
• 屏幕一个白 色亮点分裂成 R、G、B三色 点或两种色点， 或一条白色亮 线分裂成R、 G、B三色线 或两种颜色线， 像的轮廓将出 图现彩色镶边 现象。 静会聚
动会聚
• 静会聚不良原因：R、G、B阴极间 隔误差、水平一字形排列误差
会聚良好,白色线没有裂开 会聚良好 白色线没有裂开
3.枕形失真
• 由于荧光屏的曲率半径大于电子束的 偏转半径，当电子束均匀偏转同样一个 角度时，电子束在屏幕上的扫描距离并 不相等，越靠近屏幕边缘，等偏转角下 的电子束扫描距离越长，尤其是屏幕角 部扫描，于是产生水平、垂直方向延伸 型失真，此失真随着偏转角的加大及屏 幕尺寸的加大，综合性地呈现为枕形失 真。
（1）枕形失真原因与光栅
• 枕形失真原因与光栅如上图所示，水平直线与垂直直线 都失真为弯曲的抛物线。枕形失真又分为水平（左右） 枕形失真和垂直（上下）枕形失真。
（2）水平枕形失真校正原理
• 校正水平枕形失真原理：用场频抛物波对行扫 描锯齿波电流的幅度进行调制，以增加屏幕中 部的水平扫描偏
Thank you !
色斑
色纯度不良原因及对策
1.选色板受热变形、 选色板受热变形、 选色板受热变形 松动-更换显像 松动 更换显像 管 2.偏转线圈前后位 偏转线圈前后位 置偏差-移动偏 置偏差-移动偏 转线圈 3.电子枪在管颈内 电子枪在管颈内 安装误差-调色 安装误差 调色 纯度磁环 4.受外部电磁场影 受外部电磁场影 响-设置消磁线 设置消磁线 图
（一）自会聚彩色显像管的结构
• 特点： • 一字形一体化 电子枪 • 孔式荫罩板 • 荧光屏球面形 状，纯平形状。 • 自会聚偏转线 圈
1.一字形一体化电子枪结构 1.一字形一体化电子枪结构
显像管基本知识
第三节显像管基本知识显像管是显示器中最重要的部件它的价格最贵作用最大显示屏的尺寸和显像管的点距是显像管最主要的两个参数显像管分单色显像管和彩色显像管两种彩色显像管又分单枪和三枪两种三枪有等边三角形排列和一字形排列两种后来又出现荫罩型自会聚管一显像管结构显像管是将电信号转化为光信号的器件它能实时地将计算机工作情况和结果以光的形式显示在荧光屏上具有监视和显示的作用国外通常叫监视器即CRT 国内通常叫显示器显像管由玻璃制成它由电子枪玻壳荧光屏和管脚四部分组成下面分别加以叙述显像管结构见图1.61 电子枪电子枪由灯丝阴极栅极加速极聚焦极和阳极组成1 灯丝用H 表示单色显像管灯丝电压为直流12V 电流约为0.6A 彩色显像管灯丝电压为6.3V 有的显示器加行频脉冲电压电流约为0.6A 灯丝加电将阴极烘热发射电子2 阴极用K 表示阴极受热后发射电子单色显像管阴极加电压为25~ 40V彩色显像管加电压45 ~ 180V 随显像管尺寸大小而异3 栅极又叫控制栅极用G1 表示圆筒形套在阴极外面顶部中心开孔栅极加负电压0 ~ -60V 用电位器或电脑控制调整负电压来调制通过的电子数目改变显像管束电流的大小从而控制荧光屏的亮度4 加速极用G2 表示加数百伏的正电压彩色显像管加230 ~450V 使电子束加速射向荧光屏调整电位器可改变电压大小从而控制荧光屏的背景亮度5 聚焦极单色显像管加数百伏电压彩色显像管加5 ~ 8kV 电压使电子聚焦成很细的电子束改变聚焦电压的大小可以改变荧光屏聚焦的好坏图1.6 显像管结构6 阳极又叫第二阳极用A2 表示单色显像管加电压12 ~ 17kV 彩色显像管加电压22 ~34kV 随显像管尺寸大小而异阳极高压对电子束起最后加速的作用使其有较大的能量轰击荧光屏而激发出光点, 电压越高光点越亮但由于电子束速度快偏转的角度就会减小从而使行幅相对减小阳极电压偏低时光栅亮度变暗在同样偏转磁场作用下电子偏转角度加大行幅加宽2 玻壳由显像管的屏玻璃锥体和管颈组成里面抽成真空锥体部分内外壁均涂了一层石墨导电层内壁涂层接阳极外壁用弹簧接上金属屏蔽导线接显示器地线底板两导电层之间构成数百微法拉的大电容作为阳极高压滤波之用3 荧光屏显像管荧光屏玻璃内壁涂一层荧光膜受电子轰击而发光发光颜色与荧光粉颜色有关屏上荧光粉里边有一层很薄的铝膜十分之几微米与显像管阳极相连电子束很容易通过加大了荧光粉的发射效率和荧光屏的亮度还可遮挡后面的杂散光增强了对比度4 管座显像管管座如图1.7 所示这里要说明的是有些大屏幕彩色显像管有三个栅极两个聚焦极其管脚功能这里不再画了二自会聚彩色显像管彩色显像管近几十年发展很快有正三角形排列三枪三束管一字形排列三枪三束管单枪三束管荫罩管自会聚管其中荫罩管性能比较完善自会聚管大大简化了会聚调整目前被广泛使用的是荫罩式三枪三束一字排列黑底自会聚管见图1.81 结构自会聚管和彩色显像管一样也是由电子枪玻壳荧光屏和管脚组成但是每一部分具体结构是不一样的1 电子枪它由三个灯丝控制栅极加速极聚焦极阳极又称第二阳极三个阴极组成三个灯丝并联所以显像管灯丝只有两个引出管脚栅极加速极聚焦极是三个电子束公用的所以这三个极均只有一个引出管脚对于尺寸大于16 英寸的管子有的管子具有三个控制栅极两个聚焦极都单独供电2 荧光屏荧光屏玻璃内壁涂有红绿蓝三基色荧光粉小点它们有规则的排列相邻的三种颜色荧光小点组成一个色点组称为像素它们是产生各种颜色的基本单元根据物理学中的混色原理三色发光的亮度比例适当可呈现为白光适当调整发光比例可重现出不同的颜色比如红绿混合发出的光为黄色红蓝混合发出的光为紫色绿和蓝混合发出的光为青色等在一定尺寸下荧光屏内壁荧光点数的多少决定了显像管点距的大小荧光点之间的距离荧光粉荫罩和点距示意图如图1.9 所示三基色混色原理3 荫罩它安装在与荧光屏内壁距离很近的地方并与阳极相连它由很薄的金属片制成上面开了很多很多的小园孔自会聚管条状方孔其数目约为荧光点数的三分之一小孔按正三角形排列与荧光点组一一对应制造精度要求很高要保证电子束打中与它相应的荧光粉小点上这称为显像管制造时的彩色中心4 色纯所谓色纯就是指单色纯净的程度若显像管制造时工艺完全合格红绿蓝三个电子束只能分别击中与之相对应的三基色荧光粉色点上当断开R 和G 阴极时光栅则呈纯蓝色当断开R 和B 阴极时光栅则呈纯绿色当断开G 和B 阴极时光栅则呈纯红, 在这种情况下电子束的偏转中心与彩色中心完全重合, 但实际是不可能的为了满足色纯的要求应该对电子束的偏转中心进行修正以补偿显像管在制造彩色中心时产生的误差以及其它原因例如地磁或外界干扰磁场引起的误差一般利用套在管颈上的色纯磁铁来修正电子束的偏转中心色纯磁铁由两个重叠的磁铁环组成这与黑白电视机的光栅中心位置调整片相似如图1.11 所示通过转动两个磁铁的角度或它们的相对位置可改变合成磁场的大小和方向以达到色纯的目的图1.11 色纯磁铁2 彩色显像管工作原理在电子束未加偏转磁场的情况下三电子束在荫罩面相交并穿过荫罩孔射向相应的荧光粉点上激发出红绿蓝三个基色从理论上讲在显像管中央就会有一个纸白色的亮点如果对电子束加偏转磁场则从相应的偏转中心开始三个电子束偏转后的交点将沿扫描行的方向移动而被荫罩截获直至扫到下一个荫罩孔时三个电子束又分别打到相应的荧光粉点上因此每一个电子枪都会扫出一个基色荧光点阵图若用相应的基色信号来控制电子枪的发射强度通过电子束的调整和人的眼睛对基色的相加混合作用就在荧光屏上看出完整的彩色图像这就是彩色显像管的工作原理3 自会聚管特点1 自会聚管采用三枪三束水平一字排列结构三电子束间距较小可减小会聚误差不用动会聚调整装置用起来较方便2 自会聚管采用黑玻璃亮度增强30% 对比度也有所增加3 管颈较短快速启动开机即有图象在屏幕上出现4 槽孔状荫罩板和条状荧光屏自会聚管由于采用单片三孔栅极可以使束与束之间的距离仅取决于制作栅极所用模具的精度而不受装架操作的影响这样三个电子束的定位可以很精确单片栅极还消除了用分离热膨胀元件时固有的热膨胀会聚漂移电子枪除有三个独立的阴极引线用以输入三个基色信号和进行白平衡调节以外其它各电极都有公共引线在水平方向静态会聚由于静会聚磁铁的作用能使三束正好会聚到荫罩的中心槽孔中并射到相应的三基色荧光粉上用来进行静态会聚调整的两对环形永久磁铁安装在管颈上使用这种外装置就能使任何方向的边束和中心束会聚, 校正制造工艺中造成的偏差为了进行动态会聚调整采用了磁增强器与磁分路器即在电子枪顶部设置了附加磁极它实际上是四个磁环自会聚管采用了环行精密偏转线圈其匝数分布恰好给出实现电子束会聚所需要的磁场分布这种偏转线圈称为动会聚自校正型偏转线圈线圈的水平与垂直两个绕阻都绕在预先刻在环行塑料骨架上的沟槽内而骨架与磁芯交接在一起由于线圈精密度高所以磁场分布准确,一致性好这种偏转线圈较短匝数较少体积较小阻抗较低在工作中会聚性能与激励电路无关所以当会聚色纯调整磁铁以及线圈位置调整好后在生产管子时就将它们固定在管颈上与显像管形成整体4 自会聚管工作原理所谓电子束会聚就是R G B 三电子束在整个屏幕都分别击中自己的基色荧光粉色点上自会聚就是用非均匀偏转磁场使R G B 电子束自动会聚自动消除三电子束的失聚而不用外电路的动态调整装置产生非均匀磁场的偏转线圈叫做动会聚自动校正偏转线圈场偏转磁场为桶形结构行偏转磁场为枕形结构首先介绍均匀磁场对一字排列电子束的失聚情况由于显像管荧光屏的曲率半径与电子束偏转半径是不一样的特别是平面管就更不一样了所以在水平方向荧光屏中心区与边缘电子束扫描角速度一样但是线速度相差很大偏转角越大产生的失会聚也就越严重因此荧光屏两边缘失聚就更严重中心区域则没有失聚现象由于电子束是水平一字排列所以在垂直方向基本没有失聚现象失聚主要发生在水平方向上如图1.12 所示图1.12 三电子束水平一字排列的失聚分析在图中标出了三条竖线在屏幕上失聚情况从图1.12 可看出离屏幕中心越远动会聚误差就越大左右两条线的失会聚比中间严重而每条线的上下两端又比中间部分严重另一方面从几何失真的角度来看在会聚严重失真的同时整个光栅呈枕形失真状态自会聚管的动会聚自动校正偏转线图就是为消除动会聚的失聚而设计的其中场偏转磁场为桶形结构该磁场既有垂直偏转所需要的水平磁场分量也有垂直磁场分量而垂直磁场会使电子束产生水平方向偏移如图1.13 所示图1.13 场偏转桶形磁场会聚矫正原理场偏转磁场垂直分量使蓝电子束向左偏移结果荧光屏上下红蓝电子束均向绿电子束靠拢光栅失聚得到改善和校正荧光屏中间垂直线附近的电子束完全重合荧光屏两边红蓝电子束偏转量大于绿电子束的偏转量见图1.14图1.14 桶形偏转磁场作用结果水平偏转磁场为枕形结构其特点是两边的磁场比中间强当电子束从左向中间扫描时红电子束偏转量小蓝电子束偏转量大若枕形磁场量大而蓝电子束偏转量小如果枕形磁场合适红蓝电子束同样会重合但由于绿电子束在中间处于较弱的磁场下偏转量小与红蓝电子束不重合会聚校正后光栅如图1.16所示当显像管出厂后偏转线圈都安装好用户和维修人员不能轻意调整偏转线圈位置因为电子束的中心轴线与偏转线圈的磁场中心轴线相重合否则动会聚将受到破坏由于自会聚管在制造过程中电子束的偏转中心与彩色中心不可能没有误差所以显像管的静会聚和色纯调整是必不可少的自会聚管的偏转线圈不同型号不能交换因为管子在出厂前都安装有配好的偏转线圈及静会聚磁铁在维修时若需要更换或调整可按下列顺序进行5 会聚调整显像管的会聚分动会聚和静会聚动会聚误差是指屏幕中心区域以外区域的会聚误差所谓静会聚系指未经偏转的电子束能准确的在荫罩的小孔会聚, 它能准确地打在荧光屏中心的那组荧光点上这种现象叫静会聚但实际情况电子束不可能会聚的如此理想即使聚焦良好时也往往盖过1 -3 个荫罩孔在实际调整中一般都加偏转磁场因而静会聚是指屏幕中心区域三条电子束的会聚它是由电子枪在管内安装位置误差引起的为了解决这个问题在管颈上靠近尾部的地方安装有三组磁环如图1.17 所示磁铁共有六片三组各组分别是二极磁铁四极磁铁六极磁铁二极磁铁为色纯度磁铁四极磁铁和六极磁铁的作用是使红绿蓝三条电子束在荧光屏中间区域完全重合所以有这三种磁铁的调节它们都是通过调整两个突耳的开角来实现的与黑白电视机中心调整片很相似1 会聚磁铁的安装将色纯和会聚磁铁按图1.17 安装绝不能倒置或把磁片弄混2 调色纯先将偏转线圈推到显像管的锥体上关掉绿电子束屏幕中间便出现一条红与蓝混合形成的品红色或紫色带子两边分别为淡黄及浅蓝色把偏转线圈慢慢拉出来可以看到淡和浅蓝两个椭圆形部分分别显示在屏幕两边旋转色纯磁铁使两边椭圆形面积相等如图1.18 c 所示然后把预备用的橡胶楔子插入显像管锥体部分的顶部使偏转线圈向后倾斜并逐渐拉出偏转线圈直至全屏变为纯品红色为止最后打开绿电子束看看白光栅纯度是否良好若纯度不良只要再对偏转线圈的位置进行微调即可3 静会聚调整静会聚调整只需观察荧光屏的中心部分步骤如下首先加方格测试信号接着关掉绿电子束观察中心部分水平和垂直的蓝红线将两片四极磁铁反向等角度转动直至垂直的红蓝线重合为止然后将两片四极磁铁同时绕管颈旋转直至水平的红蓝线重合为止打开绿电子束将两片六级磁铁反向等角度转动直至垂直的B/R 线与绿线重合为止然后将两片六级磁铁同时绕管颈转动直至水B/R 线与绿线重合为止如4 动会聚调整调整动会聚主要调整偏转线圈的位置并观察荧光屏的边缘部分步骤如下首先调中心垂直线和中心水平线交叉部分的重合将偏转线圈逐渐向上仰直至交叉部分重合为止在偏转线圈的上部加预备用的橡胶楔子固定好然后调屏幕四周部分的重合可将偏转线圈向左或向右倾斜分以下两种情况处理若光栅四周红绿蓝线排列则先在相当于时钟三点位置上将橡胶楔子慢慢插入使偏转线圈移动直到四周重合为止然后在7 点位置和11 点位置上插入固定橡皮楔子固定起来最后把预备用的楔子拉出来若光栅四周红绿蓝三线排列则先在9 点位置上将橡胶楔子慢慢插入直至光栅重合位置然后在1 点和5 点位置上插入固定楔子经过以上步骤最后将偏转线圈固定好动会聚也就调整好了三显像管基本特性1 调制特性和截止特性显像管的基本特性是调制特性显像管的调制作用是在电子枪内部形成的但都表现在屏幕上电子枪可以看成一个多极管电子束电流受调制栅极电压对阴极的调制于是使荧光粉受电子束轰击功率的调制最后发出的光就受到信号电压的调制, 这就是调制特性但是这与显像管的亮度调整不是一个概念因为显像管三个阴极截止点不一样所以它们的调制特性曲线是不重合的, 调制信号加在控制栅上使阴极电压固定不变阴极发射的电子受到调制即屏幕发出的光受到信号电压的调制这称为栅极调制; 当信号电压加在阴极上时栅极电压固定不变称为阴极调制不论是单色显像管还是彩色显像管绝大多数采用阴极调制因为这种调制灵敏度高调制频率特性好见图1.21 所示2 聚焦特性显像管聚焦性能直接关系到图象清晰度电子束的直径如果大于扫描行距则相邻两行扫描发生重叠两行的亮度也就发生混淆然而电子束的直径也不是越细越好当电子束的直径等于0.5 行距时则光栅比较清楚如果电子束直径能接近行距则光栅最清晰然而电子束截面直径是随电子束电流变化的当调制电压大时束电流大束电流直径也大有时超过行距使清晰度降低我们常常因为屏幕亮度调的过亮时图象变得模糊就是束电流太大造成的聚焦恶化而引起的除以上两个特性外还有余辉色品等特性这里就不一一介绍了四自动消磁电路自动消磁电路是为了消除荫罩板即显像管附近的磁性物质带有的剩磁而设置的因为这种剩磁对电子束会产生附加偏转作用使显像管的彩色纯度下降甚至影响会聚质量为了减小这种影响必须采用自动的办法才能消除这种作用消磁的方法有两种一种是开机时就自动的消去荫罩板及显像管附近的磁性物质的剩磁另一种是通过手动开关根据需要可随时按动开关自动消去剩磁两种方法均不影响显像管正常工作手动控制消磁可避开显示器开机时的浪涌电流自动消磁电路是一个能够产生交变磁场的电感线圈和一个使交流电流逐渐衰减的电路电感线圈安装在显像管的锥体上1 消磁原理如果显像管的荫罩板及钢制物件受到地磁或杂散磁场的磁化而会有剩磁衰减的交流电流通过消磁线圈后磁性物质就沿着固有的磁滞回线充磁经过足够周期后随着磁场强度的衰减逐渐变为零磁性物质的剩磁也就跟着变为零这样就完成了对显像管的消磁作用消磁电流及消磁原理见图1.22 所示据估计在开机瞬间磁场强度可达到500 安培匝数这足以消去在日常情况下所引起的任何磁化以后就衰减到0.3A 匝数以下以使消磁线圈的残留剩磁不足以影响电子束的运动2. 消磁电路能够产生有效消磁电流的自动消磁电路有很多类型如热继电器电路负温度系数热敏电阻与压敏电阻电路正温度系数热敏电阻电路等图1.23 是两个正温度系数热敏电阻电路GW-300 显示器就采用这种消磁电路具有一个比较低的电阻值为27 R1 是一个比较大的电阻为200 当开关接上时通过线圈初始电流约为1.25A 则场强近似为500A 匝随温度的升高R2阻值随着增大电流不断减小若通过线圈的电流下降到0.75mA 时电路稳定下来则在正常运用期残留磁场强度为0.3A 匝因此达到消磁的目的COMPAQ 472P 显示器消磁电路图中PTC101 是正温度系数的消磁热敏电阻L101 是消磁线圈RLY101是继电器当显示器开机后12V 15V 电压加在三极管Q111 和Q112 上, 两管导通继电器线圈有电流通过使继电器吸合瞬间220V 通过消磁电阻PT101 加到消磁线圈上在L101周围产生强大的交变磁场将显像管磁性物质磁化由于消磁电阻的作用使磁场迅速衰减到零磁性物质的剩磁一并下降为零最后达到消磁目的。

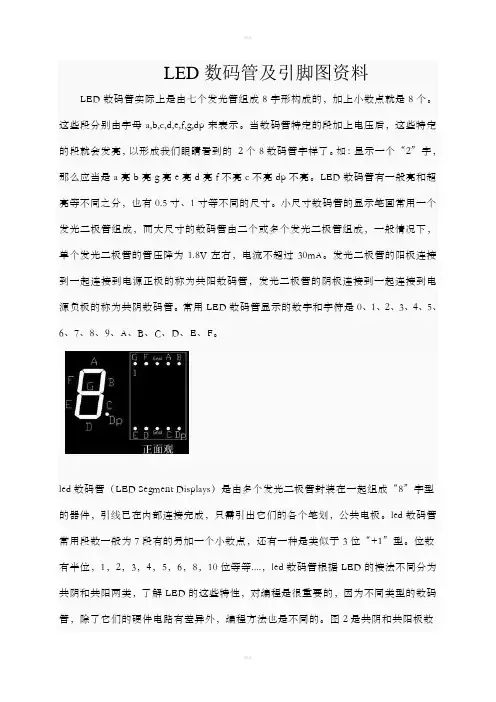

LED数码管及引脚图详细资料
LED数码管及引脚图资料LED数码管实际上是由七个发光管组成8字形构成的，加上小数点就是8个。
这些段分别由字母a,b,c,d,e,f,g,dp来表示。
当数码管特定的段加上电压后，这些特定的段就会发亮，以形成我们眼睛看到的2个8数码管字样了。
如：显示一个“2”字，那么应当是a亮b亮g亮e亮d亮f不亮c不亮dp不亮。
LED数码管有一般亮和超亮等不同之分，也有0.5寸、1寸等不同的尺寸。
小尺寸数码管的显示笔画常用一个发光二极管组成，而大尺寸的数码管由二个或多个发光二极管组成，一般情况下，单个发光二极管的管压降为1.8V左右，电流不超过30mA。
发光二极管的阳极连接到一起连接到电源正极的称为共阳数码管，发光二极管的阴极连接到一起连接到电源负极的称为共阴数码管。
常用LED数码管显示的数字和字符是0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F。
led数码管（LED Segment Displays）是由多个发光二极管封装在一起组成“8”字型的器件，引线已在内部连接完成，只需引出它们的各个笔划，公共电极。
led数码管常用段数一般为7段有的另加一个小数点，还有一种是类似于3位“+1”型。
位数有半位，1，2，3，4，5，6，8，10位等等....，led数码管根据LED的接法不同分为共阴和共阳两类，了解LED的这些特性，对编程是很重要的，因为不同类型的数码管，除了它们的硬件电路有差异外，编程方法也是不同的。
图2是共阴和共阳极数码管的内部电路，它们的发光原理是一样的，只是它们的电源极性不同而已。
颜色有红，绿，蓝，黄等几种。
led数码管广泛用于仪表，时钟，车站，家电等场合。
选用时要注意产品尺寸颜色，功耗，亮度，波长等。
下面将介绍常用LED数码管内部引脚图片10引脚的LED数码管图1 这是一个7段两位带小数点10引脚的LED数码管LED数码管引脚定义图2 引脚定义每一笔划都是对应一个字母表示DP是小数点.LED数码管要正常显示，就要用驱动电路来驱动数码管的各个段码，从而显示出我们要的数位，因此根据LED数码管的驱动方式的不同，可以分为静态式和动态式两类。
彩色显像管电路
4. 彩色显像管电路显像管的作用与摄像管恰好相反，它将图像的电信号还原为光信号，即重现图像。
电视机的各项指标均与它有着密切的关系。
本节主要分别介绍显像管及附属线路的结构、工作原理和性能指标。
4..1 彩色显像管结构显像管是一种阴极电子射线管，简称CRT，它是彩色电视机重现彩色图像的关键器件。
结构如图4-1所示。
图4-1 自会聚彩色显像管结构(1) 玻璃外壳显像管的外壳由玻璃制成。
由于管内真空度很高，整个外壳要承受很大的大气压力，故玻璃较厚，以防爆裂，并在玻璃外壳周围箍一条防爆钢带。
玻璃外壳又由管颈、管锥体和屏幕玻璃三部分构成。
屏幕通常为球面形状，我国规定屏幕宽、高比为4：3。
管锥的形状为锥体，管锥一端与管屏封结，另一端与管颈封结。
管锥的内外壁都涂有导电石墨(内外都需整壁导电），内壁石墨与高压嘴阳极相连，外壁石墨通过金属弹片与电路中的“地”相连。
内外壁的,石墨层与玻璃介质构成500～1 000 pF的电容，这个电容可作为第二、第四高压阳极的滤波电容，因此在高压供电电路中不必再接高压滤波电容。
管锥上还有一个高压阳极插座（修理上称做“高压嘴”），l万伏以上的高压就是通过它加到内部阳极的。
(2) 荧光屏荧光屏主要指屏面及涂在屏面玻璃内壁的荧光粉薄层。
彩色显像管要能显示红、绿、蓝3种基色，在荧光屏表面应交叉涂上红、绿、蓝3种荧光粉。
(3) 荫罩板（又称分色板）荫罩板的作用是保证红、绿、蓝3条电子束只能轰击与之相对应的荧光粉。
荫罩板位于荧光屏后约1cm处，上面有很多槽孔（即荫罩孔），每一个槽孔必须与荧光粉的排列相对应。
(4)电子枪电子枪的作用是产生受控电子束。
由于彩色显像管需要同时独立显示红、绿、蓝3种颜色，因此，电子枪必须产生3条电子束，分别去轰击对应颜色的荧光粉。
电子枪通常由灯丝、阴极、栅极、加速极(第一阳极)、聚焦极(第三阳极)和高压阳极(第二、第四阳极)组成，如图4-2所示。
图4-2电子枪的结构①灯丝（F）：灯丝由钨铝合金制成，一般绕制成螺旋形，以便在有限空间内增加灯丝长度，提高热功率。
彩色显像管
第七章 显像管及附属电路 本章要点： • 熟悉显像管的结构。
• 熟悉显像管的调制特性和性能参数。
• 掌握显像管电路的基本工作原理
• 掌握基色矩阵和末级视放电路的基本工作原理。
• 掌握显像管附属电路的故障分析。
第七章 显像管及附属电路
第一节 彩色显像管
显像管是一种阴极电子射线管，简称“CRT”。彩色显像 管是彩色电视机重现彩色图像的关键器件。 一、 彩色显像管结构 1．自会聚彩色显像管的结构
第七章 显像管及附属电路
2.色纯度 指单色光栅的纯净程度。即R、G、B三注电子束只能 分别激发与之对应的红、绿、蓝三种荧光粉，而不能触及 其他荧光粉。
单色光栅色纯良好
ห้องสมุดไป่ตู้
单色光栅色纯不良
色纯度不良的故障现象是，屏幕局部出现色斑。 色纯度不良的调整： （1）通过调整显像管后的色纯度磁环来实现； （2）通过增加消磁电路来消除显像管受外部磁场磁化 而留下的剩磁。
荫罩板
黑底技术
条状荧光粉 荫罩孔
演 示
第七章 显像管及附属电路
3．显像管参数 （1）机械参数 ①荧光屏尺寸 指的是显像管对角线长度，以cm（或in）为单位，其 中通常将64cm及以上的彩色显像管称为大屏幕显像管。 ②屏幕宽高比 普通彩色显像管屏幕宽高比常用4:3（或5:4），高清数 字电视中屏幕宽高比首选16:9。 ③偏转角 指从电子束偏转中心到荧光屏对角线的张角，偏转角越 大，所需的偏转功率也越大。 ④管颈 显像管的屏幕尺寸不同，管颈粗细也不同。管颈越细， 所需偏转功率越小。
三色 点组 玻 璃 屏
荫罩板
R GB
④玻璃外壳：玻璃外壳由管颈、锥体和屏面组成。
第七章 显像管及附属电路
显像管的结构
2019/12/6
8
黑白显像管的构造
1．显像管的构造及管脚连线名称 （1）黑白显像管的构造如图8-1所示。
图8-1 黑白显像管的构造
2019/12/6
9
单枪三束式显像管的构造及工作原理图
（2）单枪三束彩色显像管的构造。
2019/12/6
图8-2 单枪三束式显像管的构造及工作原理图
10
自会聚显像管的构造
（二）、导入：（3分钟） 前面我们学习了黑白显像管的结构和工
作原理，请一位同学的回答黑白像管的电 子枪的结构。
（三）、新课讲解：（30分钟） 利用多媒体进行全过程的讲解。
2019/12/6
7
显像管
显像管是电视机上很关键的器件，它的任务是完成电-光 的转换，再现黑白（或彩色）图像。显像管价格贵，因此 无论对用户还是对维修人员来说，显像管是最有修理价值 和维护保养价值的器件。
(3) 自会聚彩色显像管构造。
图8-3 自会聚显像管的构造
2019/12/6
11
（4）彩色电视机显象管的电子枪
图8-4 彩色电视机显象管的电子枪
2019/12/6
12
（5）彩管插座外形示意图
2019/12/6
图8-5 彩管插座外形示意图
13
（6）彩管内部示意图
2019/12/6
图8-6 彩管内部示意图
2019/12/6
20
（七）、板书设计
彩色显象管
一、显像管
1、显像管是电视机上很关键的器件，它的任务是完成电-光的转换，再现黑 白（或彩色）图像。
2、分类：显像管分为黑白显像管和彩色显像管。彩色显像管有三种；三枪 三束管、单枪三束管和自会聚管。
二、显像管的构造及管脚连线名称
彩色电视显像管的结构及其电路优秀课件
1. 色纯度的概念
所谓色纯度就是指单色光栅纯净的程度。 就是要求红、 绿、 蓝三支电子束只分别激发与其对应的红、绿、 蓝三种荧光粉， 而不触及其它荧光粉。也就是说， 当绿束和蓝束截止时，要求 只出现纯红色的光栅；当红束和绿束截止时，要求只出现纯蓝 色光栅； 当红束和蓝束截止时，则只出现纯绿色光栅；否则， 就叫做色纯度不良。造成色纯度不良的原因，有显像管在制造 过程中的工艺误差，也有生产彩色电视机时作业要求不严格， 致使色纯调整工作的精度不够，或生产过程中受到杂散磁场的 影响，当然彩色显像管还会受地球磁场的影响等等。
显像管衰老时， 表现出的故障现象是： 亮度明显变暗， 若调大亮度， 则聚焦变坏。如果三个阴极的老化程度不一样， 则荧光屏上还会出现偏色的故障现象。
5.4.2 显像管馈电电路常见故障分析
1． 灯丝供电电压异常
灯丝供电电压为零，是灯丝供电电路中的常见故障。其故 障现象表现为无光栅，此故障可能的原因有以下几点。
① 灯丝供电回路的有关插接件接触不良或脱落；
② 灯丝限流电阻开路（例如： 643）；
47C2-2 中的R
③ 行输出变压器中的灯丝绕组断路（例如： 2 中的②、 ⑧脚之间）。
47C2-
2．
加速极的电压直接影响荧光屏光栅的亮度，电压升高时， 光栅变亮；反之，电压降低时，光栅则变暗。如果加速极没 有电压，电子束便不能轰击荧光屏， 则会出现无光栅的故障。
末级视放电路图
（4）灯丝供电的行逆程脉冲信号
（二）观察并记录故障现象 1. 灯丝供电开路的故障现象：R491开路。 2. 调节加速极电位器，观察光栅及图像的变化。 3. 调节聚焦极电位器，观察光栅及图像的变化。 4. 末级视放+180V供电开路的故障现象：VD492开 路。 5. 关机消亮点电路引起的故障现象：C933或R935 开路。
学习情境三 显像管及其电路故障的检修
任务一
任务二
无光栅、有伴音故障的检修
光栅整体偏色故障的检修
任务三
光栅局部有色斑故障的检修
◆ 知识点
¤ 显像管及其相关部件的结构、特点及作用
¤ 显像管电路的组成与工作原理
¤ 显像管电路的实例分析
◆ 技能点 ¤ 能对显像管的主要部件和电路进行拆装、调节 ¤ 能判断显像管及其电路的故障现象及故障范围 ¤ 能对显像管及其电路进行检测和维修
（3）加速极电压太低
（4）高压阳极电压太低
（5）显像管内部灯丝或电极断
从电视机的各单元电路来分析，引起
无光栅故障的主要原因有：
（1）行扫描电路的故障
（2）彩色解码电路的故障
（3）末级视放电路的故障
三、相关知识
（一）电视机方框图
第二伴音 中频信号 高频电 视信号 中频 信号 视频 信号 高频调 谐器 中频 电路 I2C控 制总线 遥控 电路 输出直 流电压 电源电路 复合同步信号 行、 场 扫描电路 伴音 电路 音频 信号 扬声器 三基色 信号 视频图像通道 亮度信号处理 末极视 放电路 偏转 线圈 彩色显 像管
（4）显像管加速极对地的电阻值。
2. 直流电压的测试 测量末级视放管各极的直流电压值，显像管 的三个阴极、加速极、灯丝的电压值，并将测量 结果记录在表3-1中。测量末级视放管和显像管 阴极直流电压的时候，分接收标准彩条信号和无 信号（蓝屏）两种情况，分别测量一次。
项目4-彩色显像管电视机课件.ppt
对比度调节
在黑白电视机中，通过调节对比度电位器使视放电路的增益 改变，从而使视频信号峰峰值改变，以达到图像对比度调节的 目的。
在彩色电视机中，采用了单钮统调方案，即在改变对比度（调 节亮度通道增益）同时，也改变色饱和度（调节色度通道增益）。
黑电平钳位与亮度调节
当图像信号经电容耦合后，便丢失了直流分量。
陷波结果 （实际缓变）
轮廓校正 （上冲下冲）
（3）延时电路：由于色差信号要比亮度信号晚到解码矩阵约 0.6μs。而要恢复三基色电信号，亮度信号Y和色差信号必须同 时到达解码矩阵才能正确恢复三基色电信号，为此在亮度通道 中插入0.6μs的延时电路。
在解码矩阵中完成如下迭加运算： （R-Y）+Y=R （B-Y）+Y=B （G-Y）+Y=G
自动消色电路（ACK）：在接收黑白电视节目时自动切断色度放大器，以保证 重显良好的黑白图像。在色度信号很弱的情况下，ACK也将切断色度放大器，只显 示黑白图像。
梳状滤波器
作用是将色度信号分离出两个色差分量FU、FV
同步检波器
• 作用是将梳状滤波器输出的色度分量FU、 FV进行检波处理，得到色差信号U、V。
R209 R207 C206 C205 Z202
AUDIO AV输入
IN
控制
L202
43
TA8690AN
C210
49
限幅放大
5
4
C232 L209
FM 检波
3
C231
TC4066
12
+
11
C713
10
9 6
8
C233
VD212
+12V
音量控制电压
11.显像管
三色 点组 玻 璃 屏
荫罩板 R GB
三.
显像管附属器件
①精密偏转线圈：使电子 精密偏转线圈： 束作扫描运动并保证三电 子束在整个屏幕都会聚在 同一个小孔实现动会聚， 同一个小孔实现动会聚， 目前的自会聚显像管和精 密偏转线圈都是在出厂时 配置好的。 配置好的。 * 行偏转线圈的直流阻 值约为几欧， 值约为几欧，场偏转线 圈的直流阻值约为十几 欧。
（2）动会聚 动会聚是指R、G、B电子束在偏转过程中的 ） 动会聚是指 、 、 电子束在偏转过程中的 会聚，也就是屏幕边缘四角的会聚。 会聚，也就是屏幕边缘四角的会聚。 产生动会聚误差的原因：由于 、 、 电子束在水平方向 产生动会聚误差的原因：由于R、G、B电子束在水平方向 不是从同一点发射出， 不是从同一点发射出，再加上荧光屏的曲率半径大于电子束偏 转半径， 转半径，使R、G、B电子束的会聚面与荫罩板仅仅在屏幕中心 、 、 电子束的会聚面与荫罩板仅仅在屏幕中心 重合，于是在屏幕边缘四角产生较大的会聚误差。 重合，于是在屏幕边缘四角产生较大的会聚误差。 自会聚显像管的动会聚校正， 自会聚显像管的动会聚校正，除了靠精密一字形排列的 的动会聚校正 电子枪外，还靠配用特殊设计的精密偏转线圈来实现。当行、 电子枪外，还靠配用特殊设计的精密偏转线圈来实现。当行、 场偏转电流通过线圈时就会产生非均匀偏转磁场， 场偏转电流通过线圈时就会产生非均匀偏转磁场，使电子束 偏转时的失聚得到校正。 偏转时的失聚得到校正。
p310彩色显像管及其附属电路
波变化，把行扫描电流调制成具有场频抛物波包络的形状，
实现光栅水平枕形失真校正
再见
再见
色纯的校正 • 工艺误差导致的色纯不良是利用色纯磁环的附加 磁场进行校正
• 外界磁场导致的色纯不良是采用自动消磁电路进行 自动消磁
色纯磁环：由两片充有磁性的铁钴矾薄圆环组成
（二）自动消磁电路 （ADC：Automatic Degaussing Circuit）
• 彩色显像管内的铁制部件，如荫罩板、支架等，在使 用时会因周围磁场的作用而被磁化，会严重影响色纯 度和会聚 • 电视机中采用自动消磁电路消除显像管内的铁制部件 被磁化后的剩磁对色纯的影响 • 自动消磁电路，在每次开机时进行自动消磁
• 亮平衡调节
R1 ( B ) R3 ( R )
（ 图 3.9.9 P.103 ）
七、光栅枕形失真及其校正
• 光栅枕形失真产生的原因 显像管屏幕曲率半径大于电子束偏转的球面半径 ( 荧光屏不是球面 ) • 枕形失真光栅 ( S 失真 、延伸性畸变） 垂直（上下）枕形失真 （南 - 北枕形失真）
水平（左右）枕形失真
彩色显像管及其附属电路
彩色显像管及其附属电路
—— 电视机单元电路工作原理之十
• • • • • • •
自会聚彩色显像管 偏转线圈 显像管的特性参数 色纯与自动消磁电路 会聚 白平衡 光栅枕形失真及其校正电路
彩色显像管的主要类型
三枪三束荫罩管
50年代开发成功 三个电子束按照 一字形安装在一 个电子枪内，会
• S / T 型偏转线圈的结构
2、自会聚管的偏转磁场分布特点 • 行偏转磁场: 枕形分布 • 场偏转磁场：桶形分布
三、显像管的特性参数
（机械参数、电性能参数、光性能参数）
04CRT显示器
➢ 1974年日本各制造厂将行偏转部分做成马鞍型，帧 偏转部分做成环形来实现90°偏转角的自会聚。1976年 制成了管颈为29mm的110°偏转角自会聚管。1979年 设计出一种完会不需要作枕形畸变校正的90°自会聚管。
会聚技术
会 聚：三枪三束彩色显象管中三个电子束相交 在荫罩板上小孔处。
（1） 静会聚：当三个电子束未偏转时，在屏中心 孔处会聚。
（2） 动会聚：在偏转时，三个电子束在屏中心孔 处会聚。
三枪三束荫罩式彩色显象管
静会聚技术
静会聚误差产生原因：
三个电子枪由于装配误差使得倾斜角度或距轴距离不 一致，三个电子束就可能不会聚到一起。
彩色显象管的结构
按特性分类 (1)偏转角为70°、90°、100°、110°的偏转线圈。 (2)阻抗为低阻抗和高阻抗的偏转线圈。
彩色显象管的结构
玻璃外壳
组成：芯柱、颈部、锥部、屏面
彩色显象管的结构
屏面要求： (1)耐大气压力 (2)防x射线辐射 (3)透过率合适 (4)曲率半径
屏幕类型：
玻璃外壳应力分布
彩色显像管的发展历史
彩色显象管发展的四个阶段： 1950年到1955年：试制研究阶段； 1955年到1965年：大规模生产工艺准备阶段； 1965年到1972年：大规模生产提高产品质量阶段； 1972年至今：自会聚管作为商品定型、成熟、发展的阶段。
彩色显像管的发展历史
第一阶段(1950—1955年)： 彩色显象管在此期间的重要改进： ➢ 1954年将荫罩由平面改为曲面； ➢ 采用照相沉淀荧光粉点工艺； ➢ 试用12种荧光粉，选择较合适的荧光粉； ➢ 严格制造工艺，使产品有较好的一致性，并降低了成本。
模块12 彩色显像管及其外围电路与检修
图12-10
上海Z237-1型机末级视放电路
12.4.3 末级视放电路的故障检修
1.无光栅，有伴音，显像管阴极电压过高 2.光栅较亮且亮度失控 3.光栅呈现某一基色，很亮，且有回扫线 4.光栅呈现某一补色
1.白平衡不良的故障现象 将三个基色信号的直流电平和交流激励信号电压进行统调，使荧光屏 在任何亮度和对比度的情况下都只呈现白色、灰色或黑色，无其它颜色。 2.白平衡调整 （1）调整前的准备工作 如果接收彩色信号，应将色饱和度旋钮调到最 小位置。
2.性能要求 （1）重现图像的分辨力要高 分辨力越高，图像越清晰。 （2）色纯度要好 色纯度是指单色光栅的纯净程度。 （3）黑白平衡要好 黑白平衡就是要求彩色电视机在显示黑白图像时，均不出现 任何彩色。 （4）会聚要好 彩色显像管的三束电子在任何偏转情况下，始终都能同时轰击同 一组相应的荧光粉点。
12.1.2自会聚彩色显像管
12.4.5 色纯不良的检修
1.故障分析 （1）受地球磁场的影响 （2）受到外界磁性物质的影响 （3）机内的自动消磁线圈及正温度系数热敏电阻开路。 （4）色纯调试不良 （5）显像管内的荫罩板发生变形。
2.检修方法 对于（1）、（2）两种原因引起的色纯不良，可以通过人工消磁来解决。 第（3）种原因，若系偏转线圈松动，应调整偏转线圈至色纯。若系荫 罩板变形，更换显象管。第（4）种原因引起的故障，应重新进行调整。 第（5）种原因引起的色纯不良，若系偏转线圈松动，调整偏转线圈至 色纯良好。
图12-7
光栅枕形失真的特点
12.3.2 光栅枕形校正
利用场频抛物波去调制行偏转电流，使一帧内各行的偏转电流幅度 不等，中间各行的电流大，上下各行的电流小。 利用行频抛物波叠加到线性场偏转电流上，使每行的中间保证附加 一点垂直偏移，而不改变每一行正程扫描的起点和终点。
041CRT显示器
（3）自会聚彩色管。这种显象管对电子枪和偏转线圈都有 特殊要求，它保留了三枪三束管和单枪三束管的优点舍弃 了两者的缺点。
三枪三束荫罩式彩色显象管
会聚技术
会 聚：三枪三束彩色显象管中三个电子束相交 在荫罩板上小孔处。
（1） 静会聚：当三个电子束未偏转时，在屏中心 孔处会聚。
自会聚彩色显象管
自会聚彩色显像管的电子枪结构
自会聚彩色显象管
自会聚彩色管的结构与特点
➢ 采用自会聚偏转线圈。 ➢ 采用一体化结构的精密一列式电子枪，三只电子枪之间的 位置通过一组单片三孔栅极精确定位形成一个整体。电子枪 之间的距离精度取决于制造栅极时所用模具的精度，而与组 装的工艺无关。 ➢ 选色机构以开槽式荫罩代替圆孔形荫罩和条形栅网。 ➢ 管颈变细(39.1和22.5mm)，重量减轻。 ➢ 与三枪三束和单枪三束彩色管相比，自会聚彩色管具有偏 转系统简单，省料，功耗较低，荫罩不易颤动，成本较低， 使用方便等特点。
Light
-
+
Power supply
Electron beam
彩色显象管的结构
彩色显像管外形图
荧光粉
颜色
彩色显象管的结构
名 称 最大效率
R Y2O2S:Eu 0.11
Y2O2S:Tb 0.18
G (Zn,Cd)S: 0.18 Cu,Al Zn2SiO4: 0.08 Mn
B ZnS:Ag,Cl 0.25
(3)栅网管在荧光屏上形成垂直的荧光粉条，这样可避免 “波纹效应”。
(4)由于栅网产生的粉条是上下垂直排列，故色纯不易受 地磁影响而变坏。
自会聚彩色显象管
动会聚的方法：
电视技术 第六章 彩色显像管及其电路
3. 静会聚误差的校正 • 静会聚误差产生的原因：制造工艺误差。 • 静会聚调整部件：两片四极磁环和两片 六极磁环。
四极磁环：使两边束反向移动
六极磁环：使两边束同向移动
• • • • • •
怎样调整静会聚？ 静会聚调整的准备： 调好色纯后进行； 让电视机接收方格信号； 将色饱和度关闭； 观察屏幕中心部位的白十字线 。
电视技术
—第六章 彩色显像管及其电路
第一节 自会聚管的结构及 电气特性
一、自会聚彩色显像管的结构
• 电子枪、荧光屏、玻壳
1. 电子枪的结构
水平一字形排列 红、绿、蓝三个阴极是各自独立的，栅极、 加速极、聚焦极、高压阳极是共用的
2. 荧光屏和荫罩板的结构
金 属 板
一个像素
荫罩板
荧光屏和荧光粉
二、自会聚管的电气特性
3. 水平枕形失真校正电路
场抛物波 电流
枕校变压器
行锯齿 波偏转 电流 场锯齿 波电流
第四节 末级视放电路
一、末级视放电路的主要作用
（1）对三基色信号进行足够的放大，送 到显像管阴极。 （2）有的机型，末级视放电路还担负着 三基色矩阵的任务。 即将三个色信号分别与亮度信号相叠 加，产生R、C、B三基色信号。
• 静会聚调整的方法： （1）调整两四极磁环，使屏幕中心区域的 红、蓝竖线重合为紫线； （2）同步旋转两四极磁环，使屏幕中心区 域的红、蓝横线重合为紫线； （3）调整两六极磁环，使屏幕中心区域的 紫、绿竖线重合为白线； （4）同步旋转两六极磁环，使屏幕中心区 域的紫、绿横线重合为白线； （5）重复（1）～（4）步骤，使屏幕中心 区得到良好的白十字线。
二、末级视放电路原理
R放大
阳极高压
聚焦极电压 加速极电压
