桥涵工程作业指导书

合集下载

桥涵工程模板工序作业指导书(g

桥涵工程模板工序作业指导书(g

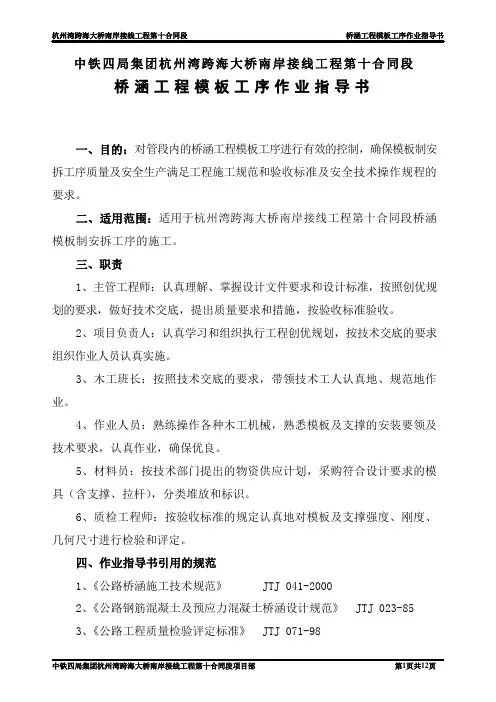

中铁四局集团杭州湾跨海大桥南岸接线工程第十合同段桥涵工程模板工序作业指导书一、目的:对管段内的桥涵工程模板工序进行有效的控制,确保模板制安拆工序质量及安全生产满足工程施工规范和验收标准及安全技术操作规程的要求。

二、适用范围:适用于杭州湾跨海大桥南岸接线工程第十合同段桥涵模板制安拆工序的施工。

三、职责1、主管工程师:认真理解、掌握设计文件要求和设计标准,按照创优规划的要求,做好技术交底,提出质量要求和措施,按验收标准验收。

2、项目负责人:认真学习和组织执行工程创优规划,按技术交底的要求组织作业人员认真实施。

3、木工班长:按照技术交底的要求,带领技术工人认真地、规范地作业。

4、作业人员:熟练操作各种木工机械,熟悉模板及支撑的安装要领及技术要求,认真作业,确保优良。

5、材料员:按技术部门提出的物资供应计划,采购符合设计要求的模具(含支撑、拉杆),分类堆放和标识。

6、质检工程师:按验收标准的规定认真地对模板及支撑强度、刚度、几何尺寸进行检验和评定。

四、作业指导书引用的规范1、《公路桥涵施工技术规范》 JTJ 041-20002、《公路钢筋混凝土及预应力混凝土桥涵设计规范》 JTJ 023-853、《公路工程质量检验评定标准》 JTJ 071-98五、施工机具配备六、一般要求1、模板(含支架)一般用钢材或木材制作,随着生产力水平的发展和提高,一些新型材料制作的模板已进入生产实际中,如瑞达模板、塑料钢模板等,在工程施工中,无论采用何种模板必须符合下列规定:(1)保证混凝土结构和构件各部分设计形状尺寸和相互间位置正确。

(2)具有足够的强度、刚度和稳定性,能承受新浇筑混凝土的重力、侧压力及施工中可能产生的各项荷载。

(3)接缝不漏浆,制作简单,安装方便,便于拆卸和多次使用。

(4)能与混凝土结构和构件的特征、施工条件和浇筑方法相适应。

2、模板与脚手架之间严禁互相连接。

3、模板与混凝土相接触的表面应涂刷脱模剂或新机油。

桥涵工程模板工序作业指导书

桥涵工程模板工序作业指导书

桥涵工程模板工序作业指导书一、引言桥涵工程是指建设、修复或者加固桥梁和涵洞的工程。

为了保证桥涵工程的质量和安全,需要按照一定的工序进行作业。

本文将详细介绍桥涵工程模板工序作业的指导方法,以确保工程的顺利进行。

二、工序作业指导1. 准备工作在进行桥涵工程模板工序作业之前,需要做好以下准备工作:- 确定工程的具体要求和设计图纸。

- 准备所需的材料和工具,如模板板材、支撑材料、螺栓、螺母等。

- 安排好作业人员和工作班组,明确各自的职责和任务。

2. 模板安装桥涵工程的模板安装是整个工程的基础,关系到后续工序的顺利进行。

具体步骤如下:- 根据设计图纸的要求,确定模板的尺寸和形状。

- 清理施工现场,确保地面平整,并进行必要的基础处理。

- 将模板板材按照设计要求进行切割,确保尺寸准确。

- 使用支撑材料将模板板材固定在正确的位置上,确保模板的稳固和水平。

- 检查模板的安装质量,确保没有松动和变形的情况。

3. 混凝土浇筑混凝土浇筑是桥涵工程的关键工序,需要注意以下事项:- 在进行混凝土浇筑之前,要先进行模板的检查和验收,确保模板的质量和稳定性。

- 根据设计要求,准备好混凝土的配比和搅拌设备。

- 在混凝土浇筑之前,先进行模板的湿润处理,以防止混凝土与模板之间的黏附。

- 进行混凝土的浇筑,要注意均匀性和密实性。

- 在混凝土浇筑完成后,及时进行养护,保持适当的湿度和温度。

4. 模板拆除在混凝土充分凝固后,可以进行模板的拆除。

拆除模板的步骤如下:- 检查混凝土的强度,确保达到拆模的要求。

- 先从上部开始拆除模板,逐渐向下进行。

- 使用适当的工具,如锤子、撬棍等,小心拆除模板,避免对混凝土造成损坏。

- 在拆除模板的同时,要进行相应的修补和养护工作,确保混凝土的完整性和稳定性。

5. 清理和验收在完成桥涵工程模板工序作业后,需要进行清理和验收工作:- 清理施工现场,清除残留的材料和垃圾,保持施工现场的整洁。

- 进行工程的验收,检查工程的质量和安全性,确保符合设计要求和相关标准。

涵洞施工作业指导书

涵洞施工作业指导书

涵洞施工作业指导书6.1施工流程6.1.1.盖板涵6.1.2 管涵施工施工准备基坑尺寸及承载力检查砼试件制作基础浇(砌)筑模板安装放线定中管节安装管节制作砼管座施工防水层铺装6.2 主要技术标准6.2.1 《铁路桥涵工程施工质量验收标准》6.2.2 需换填的,根据设计要求,对施工中涵洞开挖出的基础进行换填,换填用砂应为中粗砂,有机质和含泥量均不大于5%,碎石粒径不得大于100m,换填范围、填料比例、压实密度均满足设计要求。

6.2.3 模板安装做到线条顺直,接缝严密,不漏浆,使混凝土表面光滑。

模板的脱模剂做到品种统一,涂抹均匀一致。

模板之间的缝隙可以在模板间的结合面粘贴等厚可压缩的薄胶条,或在模板安装就位后,采用对混凝土和模板没有腐蚀性的材料对缝隙进行堵塞后打磨平整。

拆模时间须在混凝土强度达到80%设计强度时方可进行。

拆模板时,注意不要碰撞混凝土的棱角,使混凝土表面美观、棱角分明。

6.2.4 混凝土是混凝土施工过程中混凝土质量及外观质量保证的一个重要因素,混凝土的坍落度应控制在30mm ~50mm 为宜,墙身混凝土可分次浇筑。

墙身混凝土要求纵向对称分层浇筑,分层厚度为50cm 左右。

混凝土的振捣采用插入式振捣器振捣,一般位置采用φ沉降缝填塞整修交验 出入口端翼墙砌筑 出入口基础砌筑 砂浆试件制作70mm振捣器,特殊部位采用φ50mm振捣器,振捣点距离不应超过其作用半径的1.5倍,插入下层混凝土深度5~10cm,6.2.5 石块或混凝土预制块在砌筑前必须洒水湿润,表面如有泥土、水锈等,应清洗干净,砌筑基础的第一层砌块石,如基底为岩层或混凝土基础,先将基底表面清洗干净、湿润、再座浆砌筑,如基底为土质,直接座浆砌筑(当基底为松软土质,应在处理后再行砌筑)。

6.2.6 砌体分段设置位置,砌体较长时,可分段砌筑,分段位置应尽量设置与沉降缝或伸缩缝处,各段水平缝应一致。

6.2.7 浆砌砌体在砂浆初凝后覆盖养生7~14d,养护期间避免碰撞,振动或承重。

标桥涵工程施工作业指导书新编

标桥涵工程施工作业指导书新编

标桥涵工程施工作业指导书新编1. 引言本施工作业指导书旨在为标桥涵工程施工提供简明扼要的指导,帮助施工人员全面理解工程要求,确保施工质量和安全。

本文档将介绍工程施工的基本流程、注意事项以及施工组织管理等相关内容。

2. 施工准备施工准备是标桥涵工程施工的第一步,包括以下内容:2.1 施工人员组织1.指定合适的施工人员,涵盖工程监理、施工队长、技术员等岗位;2.为每个施工人员提供必要的个人防护装备,并确保其了解使用方法;3.安排施工人员的工作时间和轮班制度。

2.2 施工材料和设备准备1.审查施工图纸,确定所需的材料和设备清单;2.提前采购和储存施工所需的材料,确保质量合格;3.检查和维修施工设备,确保其正常运行。

2.3 施工现场准备1.清理施工现场,确保安全和顺畅的施工环境;2.划定施工区域,设置合理的安全警示标志;3.建立施工人员休息区和临时设施。

3. 施工流程标桥涵工程施工主要包括以下流程:3.1 地基处理1.清理施工区域的杂物和植被;2.依据设计要求进行地基处理,包括填土、夯实和边坡处理等。

3.2 基础施工1.按照设计图纸要求进行基础基准标高的测量和标志;2.进行基础的浇筑和养护,确保基础牢固可靠。

3.3 主体结构施工1.安装桥梁或涵洞的主体结构构件;2.进行主体结构的连接和焊接;3.检查和修复施工中出现的缺陷和不合格部分。

3.4 防水和排水工程1.进行防水材料的铺设和涂刷;2.设置排水系统,确保施工后的桥梁或涵洞具备良好的排水能力。

3.5 环境和美化工程1.进行周边环境的清理和整治,确保工程美观;2.栽种草坪和树木,进行绿化工程。

3.6 装饰和保护工程1.进行桥面装饰、护栏等装饰性工作;2.提供对桥梁或涵洞的保护措施,防止日后的损坏和老化。

3.7 竣工验收1.按照规定程序进行竣工验收,确保工程质量达标;2.提供相关文件和资料,包括竣工图纸、质量检测报告等。

4. 施工注意事项在标桥涵工程施工过程中,应注意以下事项:1.严格按照设计图纸和规范要求施工,不得随意改变结构和尺寸;2.施工过程中严格遵守安全操作规程,做好防护措施;3.注意施工现场的卫生和环境保护,及时清理垃圾和废料;4.定期检查施工设备和工具,确保其正常运行;5.施工过程中及时记录施工情况和关键节点。

涵洞作业指导书

涵洞作业指导书

........................................................ - 1 -..................................................... - 1 - ..................................................... - 1 -.................................................. - 1 -......................................................... - 2 -......................................................... - 2 -.................................................. - 6 -明确涵洞施工作业的工艺流程、操作要点和相应的工艺标准,指导、规范涵洞施工。

《铁路桥涵施工规范》 (TB10203-2002);《铁路混凝土工程施工质量验收补充标准》(铁建设[2005]160 号);《铁路混凝土及砌体工程施工质量验收标准》 (TB10424-2003) 《新建时速200 公里客货共线铁路工程施工质量验收暂行标准》(铁建设[2004]08 号)《铁路桥涵工程施工质量验收标准》 (TB10415-2003)《指导性施工组织设计》(沪汉蓉铁路湖北有限责任公司2022 年10 月);《汉宜铁路HYZQ-6 标实施性施工组织设计》;《施工图设计文件》。

涵洞施工工艺流程框图见图 4.1-1:图 4. 1- 1 框架涵施工工艺流程图(1) 在原地面用挖掘机或者推土机等机进行修整, 再用人工配合机 械平整,清除涵油洞处地上、地下一切障碍(包括大块石、树根和生 活垃圾等),再用振动碾或者蛙式打夯机夯实地基。

涵洞作业指导书

涵洞作业指导书

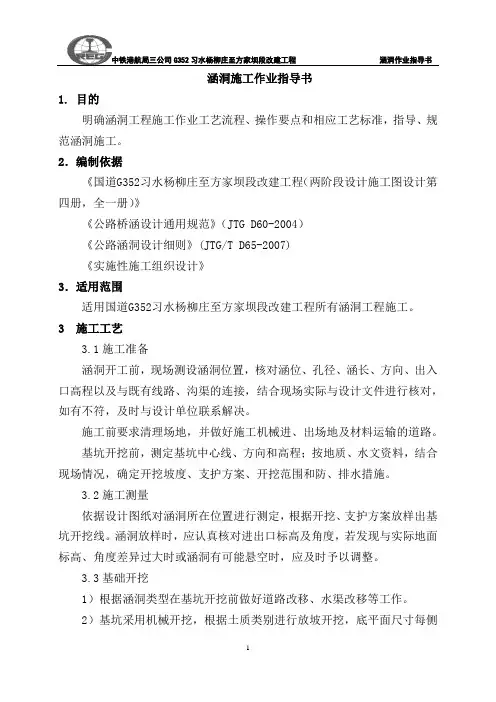

涵洞施工作业指导书1. 目的明确涵洞工程施工作业工艺流程、操作要点和相应工艺标准,指导、规范涵洞施工。

2.编制依据《国道G352习水杨柳庄至方家坝段改建工程(两阶段设计施工图设计第四册,全一册)》《公路桥涵设计通用规范》(JTG D60-2004)《公路涵洞设计细则》(JTG/T D65-2007)《实施性施工组织设计》3.适用范围适用国道G352习水杨柳庄至方家坝段改建工程所有涵洞工程施工。

3 施工工艺3.1施工准备涵洞开工前,现场测设涵洞位置,核对涵位、孔径、涵长、方向、出入口高程以及与既有线路、沟渠的连接,结合现场实际与设计文件进行核对,如有不符,及时与设计单位联系解决。

施工前要求清理场地,并做好施工机械进、出场地及材料运输的道路。

基坑开挖前,测定基坑中心线、方向和高程;按地质、水文资料,结合现场情况,确定开挖坡度、支护方案、开挖范围和防、排水措施。

3.2施工测量依据设计图纸对涵洞所在位置进行测定,根据开挖、支护方案放样出基坑开挖线。

涵洞放样时,应认真核对进出口标高及角度,若发现与实际地面标高、角度差异过大时或涵洞有可能悬空时,应及时予以调整。

3.3基础开挖1)根据涵洞类型在基坑开挖前做好道路改移、水渠改移等工作。

2)基坑采用机械开挖,根据土质类别进行放坡开挖,底平面尺寸每侧放宽80cm,坑顶至少留有1.0m的护道,弃土不得妨碍开挖基坑及其它工作。

开挖时严禁超挖,预留20~30cm人工修整、清理基坑。

3)基底的验收:基坑开挖完毕,应立即通知主管技术人员和指挥部质检员进行检查,自检合格,报请监理工程师、设计代表前来检查,并事先填写“基坑开挖质量检查记录”;检查合格后,方能进行基础施工或其他工序。

4)涵洞开挖施工安全要求⑴根据涵洞类型在基坑开挖前做好道路改移、水渠改移等工作基坑采用机械开挖,根据土质类别进行放坡开挖,弃土不得妨碍开挖基坑及其它工作。

开挖时严禁超挖,预留20~30cm人工修整、清理基坑。

桥涵工程施工作业指导书

桥涵工程施工作业指导书

桥涵工程施工作业指导书一、施工前准备1.1 工作组织和人员配置(1)建立施工工作组织,确定各类人员的职责和权限,指派合适的人员参与施工作业。

(2)组织施工人员进行必要的技术交底和安全教育培训,确保施工人员具备必要的技术和安全操作知识。

(3)制定施工计划、方案和作业指导书,明确作业步骤、安全注意事项及应急措施。

1.2 物资准备(1)确认所需材料、设备、机具等物资以及施工条件,保障施工所需物资和设备能够随时到位并配合施工。

(2)合理安排材料的进场时间和存放位置,保证材料成堆码整齐、固定有序。

1.3 现场布置(1)现场必须要保持整洁,易于施工和监理的记录。

在作业前进行必要清理,将不需要的物品、土方材料等清理干净或堆到规划好的地点。

(2)搭设施工封闭保护屏、安全警示标志牌等,标明工作区域,提醒工人和行人注意安全。

1.4 安全防护(1)加强对作业区域的管理和安全监控,确保施工场地的安全,避免事故发生。

(2)配备必要的安全防护设施和器材,如安全带、安全绳等,保障工人的安全。

(3)加强对施工队伍的安全教育和管理,确保施工人员具备安全意识,不违反施工规范和要求。

二、施工程序2.1 清理作业场地(1)清理施工区域内的所有障碍物,如杂物、土方等,并准备必要的辅助设施。

(2)对施工用水进行监控与调整,确保施工所需水源充足。

2.2 板模制作按照设计要求制作板模,并检查模板结构是否牢固、保证模板的尺寸和平整度。

2.3 基础浇筑(1)根据设计要求向基础中心位置铺设支架并进行精细调整、水平测量,确保基础较为水平。

(2)将混凝土按比例在基础内浇筑,排除混凝土中的气泡,确保混凝土的均质性。

2.4 桥面铺装(1)根据设计要求在桥面上铺设沥青或水泥混凝土。

(2)在铺设过程中,对材料进行逐层压实、水平矫正,并要求平整度、平面度、纵向坡度和横向坡度符合施工要求。

2.5 上部构件推进(1)将制作好的上部构件运输到预定位置,并进行定位、调整,以确保其正确安装。

过渡段作业指导书

过渡段作业指导书

桥涵过渡段施工作业指导书1.适用范围北疆电厂专用线工程桥涵过渡段施工。

2.作业准备2.1内业技术准备作业指导书编制后,应在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。

制定施工安全保证措施,提出应急预案。

对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗。

2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。

修建生活房屋,配齐生活、办公设施,满足主要管理、技术人员进场生活、办公需要。

3.技术要求3.1过渡段填料符合设计文件和验标的要求。

3.2过渡段级配碎石采用的碎石粒径、级配及材料性能符合规范要求。

3.3加入水泥的级配碎石混合料宜在2h内使用完毕。

4.施工程序与工艺流程4.1施工程序满足四区段的要求:验收基底、搅拌运输、摊铺碾压、检测整修。

同时满足八流程工艺:检测基底、测量放样、拌和运输、摊铺、碾压、检测、整修养护。

4.2 工艺流程5.施工要求5.1过渡段填料要求5.1.1过渡段填料符合设计文件和验标的要求。

5.1.2过渡段级配碎石采用的碎石粒径、级配及材料性能符合铁道部现行规定要求。

级配碎石和级配砂砾石必须严格控制0.5mm以下细集料的含量及其液限和塑性指数。

选用品质优良的原材料是确保级配碎石质量的基础。

要确保筛选并按比例混合组成的级配碎石混合料的粒径、级配及品质指标符合规定的要求。

5.1.3过渡段采用级配碎石掺5%水泥倒梯形过渡,加入水泥的级配碎石混合料宜在2h内使用完毕。

5.1.4施工前应对所选择的填料进行核对确认并经试验鉴定,使其能够确保路堤各相应部位填料的质量检测、压实标准等指标达到设计要求。

5.2一般规定5.2.1涵洞后基坑及横向结构物基坑应严格按照设计砼回填。

5.2.2过渡段基底处理应按设计要求与涵洞、横向结构物、相邻路堤、相邻隧道的基底处理同时进行。

5.2.3选择有代表性的过渡段作为试验段,进行基床表层以下过渡段级配碎石摊铺压实工艺试验,确定施工工艺参数。

桥涵施工作业指导书

桥涵施工作业指导书

1.概况黔桂铁路桥隧公司管段范围为DK476+450~DK486+500。

其中桥梁工程包括石门坎中桥、摆梭1#中桥、摆梭2#双线大桥、摆梭3#双线大桥。

涵洞工程包括:DK486+160 1-1.5m盖板箱涵1座。

2.依据2.1局指及桥隧公司黔桂项目经理部编制的施工组织设计。

2.2隧道施工规范及施工设计图纸3.施工方法本管段桥梁采用明挖扩大基础、钻孔桩、挖孔桩基础施工;承台采用人工配合挖掘机放坡开挖,挖掘机装碴自卸汽车运弃;桥台类型为“T”型台,墩身分别为圆端形,矩形墩,桥台采用搭设钢管脚手架与大块组合钢模法施工,人工配合汽车吊安装模板;墩台采用定型钢模,分节拼装,模板安拆及钢筋等物资的垂直运输采用汽车吊。

涵洞工程为盖板箱涵,涵洞开挖同明挖基础,基础和墙身采用人工挤浆法砌筑,砂浆采用搅拌站拌合。

4.施工工艺流程4.1明挖扩大基础施工4.1.1施工前准备施工场地平整,测量放样,施工机具就位。

4.1.2基坑按开挖设计情况采用放坡开挖或垂直开挖。

4.1.3基坑检查内容基底平面位置、标高、基底有无积水、杂物、松散土质是否清洁,平整。

4.1.4砼浇注4.1.4.1砼由拌和站集中拌制,砼输送车运送,砼输送泵泵送入模。

4.1.4.2砼采用分层连续浇筑,插入式振动器振捣。

4.1.5砼养护砼浇注完毕后,地无水基础采用草袋覆盖,洒水养护;有水基坑继续抽水,直至砼终疑,拆模验收后,及时回填基础。

4.2钻也桩基础施工4.2.1施工前准备平整场地,清除杂物,测量定位放样;埋设钢护筒,钻机就位,泥浆制备等。

4.2.2开孔开孔前在孔内多放粘土,并加适量粒径不大于15cm的片石和碎石顶部抛平用比重为1.3的泥浆、低冲程密击,钻进0.5~1.0m后,再回填粘土,继续用低冲程冲击,如此反复二至三次,使孔壁坚实、竖直、圆顺,待冲砸至钻头顶在护筒下3~4m后,加大冲程正常钻进。

4.2.3钻孔钻孔过程中输入比重为1.2的泥浆冲击成孔,钻进中,为防止卡钻、埋钻,采用中冲程,加大泥浆比重、反复冲击,浆孔壁挤实。

涵洞工程施工作业指导书

涵洞工程施工作业指导书

涵洞工程施工作业指导书目录第一章总则 ...................................................................................... - 1 - 第二章工期目标 .................................................................................. - 2 - 第三章工程质量目标 .......................................................................... - 4 - 第四章涵洞质量检测标准及检测频率.............................................. - 5 - 第五章工程施工验收程序 .................................................................. - 6 - 第六章强制性要求 .............................................................................. - 7 - 第七章涵洞工程主要工艺的施工方法............................................ - 11 - 第八章施工工艺流程图 .................................................................... - 15 - 第九章涵洞质量现场管理点............................................................ - 16 - 第十章其他 .................................................................................... - 18 -第一章总则一、制定目的二、总体要求(1)涵洞施工前,必须做好准备工作和施工中的组织、管理工作。

公路桥涵工程——台背、基坑回填作业指导书

公路桥涵工程——台背、基坑回填作业指导书

桥涵工程——台背、基坑回填施工作业指导书桥(涵)头跳车是公路工程施工中的“八大”质量通病之一,其产生的原因诸多,但其中主要的原因有:台背回填施工质量差,所采用的原材料和施工压实度达不到规范要求,引起台背回填土自身后期压缩沉降,造成桥台与路基填土之间的沉降量过大。

为了有效预防和减少桥头跳车现象的发生,保证行车的舒适和安全,特制定沿海高速公路台背、基坑回填施工作业指导书。

河北省沿海高速公路台背回填,施工设计图纸所采用的回填材料主要有两种:即8%的石灰土和液态粉煤灰。

现就台背、基坑回填施工应遵循的一般原则和不同材料回填施工方法与技术要求分述如下:一、台背回填施工应遵循的原则1、台背回填所用材料必须符合设计图纸的要求。

2、台背回填应与锥坡填土同步进行。

3、台背回填时,台(涵)身圬工砂浆的强度或砼强度应达到设计强度的75%以上,并且在结构物施工过程中应采取妥善的措施保证基底不被水浸泡。

4、台背回填施工的范围应符合设计图纸的尺寸要求,如设计图纸没有明确要求时,则应符合技术规范的要求:当采用石灰土时为路基横向全宽;当采用液态粉煤灰时为桥台(涵身)两翼墙之间的空间;顺路线方向施工长度为距翼墙尾端不小于台高加2m,底部距基础内缘不小于2m,拱桥台背回填长度不应小于台高的3-4倍,涵洞填土长度每侧不小于2倍孔径长。

5、台背回填的顺序应满足设计图纸要求,如图纸没有具体要求则应按以下要求进行:拱桥台背填土应在主拱圈安装和砌筑之前完成;梁式桥的轻型桥台填土,应在梁板安装以后在两侧对称进行;对于有支撑梁的轻型桥台,回填必须在支撑安装或浇筑完成之后方可进行;对于整体式箱涵(通)应在两侧对称进行回填;柱(肋板)式桥台宜先做台背回填,再浇筑盖梁。

柱(肋板)式桥台,两侧对称、平行进行回填,回填施工的顺序应保证构件不产生附加水平推力。

严防产生桥台位移和偏心受压。

柱和肋板式桥台,宜先填筑桥台土方、再浇注盖梁,这样可充分发挥机械作用,做到台背回填不沉降,确保工程质量。

桥涵施工作业指导书要点

桥涵施工作业指导书要点

1、基坑开挖开挖前,由测量班放线定出桥涵的中桩和其他护桩以及地面标高,由此可确定开挖轮廓线和控制开挖深度。

在基坑开挖时,预留50-100cm的工作面.当挖掘机挖至基底标高10-20cm时,即采用人工清除剩余土方。

平整基底,同时做好防止基坑坍塌工作,准备足够的木桩以及编织袋,做边坡的防护准备。

2钢筋的安装钢筋的交叉点用0。

7mm铅丝绑扎,绑扎质量应牢固、无漏绑和松动现象,保证钢筋网片的整体性,避免在浇筑混凝土时钢筋网片发生变形和走样。

钢筋网片要用混凝土垫块垫平,保证钢筋网片在同一平面上,且每平方米不少于4块,以保证混凝土所需要的保护层.钢筋骨架底部的垫块要有足够的强度和刚度,承担整个骨架的重量,以免变形;侧面垫块在安装外模时容易错动,采用圆形的垫块,以保证侧面的保护层。

同时垫块的厚度要符合设计要求,并采用同高性能混凝土垫块或塑料垫块。

箍筋的末端应向内弯曲,箍筋转角与钢筋的交接点均需绑扎牢固。

绑扎钢筋用的铁丝要向内弯曲,不得伸向保护层内.3、模板施工基坑开挖完成后,先铺设垫层,然后用全站仪在混凝土垫层上准确放样出框架桥涵平面位置,并用墨斗线弹出模板安装位置,模板沿墨斗线安设。

模板安装时要稳固牢靠,接缝严密,必要时采用密封胶带,确保不漏浆.模板与混凝土的接触面必须清理干净并涂有脱模剂,脱模剂涂刷均匀全面。

模板支立牢固后用高标号砂浆填实模板下口缝隙,以防漏浆。

模板的支立,采用型钢横带加拉杆加固。

安装侧模板时,应防止模板移位和凸出。

模板立好后,应擦净表面灰尘,并认真涂抹脱模剂,浇注混凝土前必须将模板表面和底部的杂物全部清理干净.浇筑混凝土前用水准仪准确测量顶部高程,并利用垂球校核模板的垂直度是否满足要求.经监理检查合格后才能进行混凝土浇注工作。

浇注时,发现模板有超过允许偏差变形值的可能时,应及时进行加固和纠正。

4混凝土施工混凝土采用拌合站集中拌合,混凝土运输车运送,混凝土输送泵或泵车浇筑。

混凝土浇筑时分层连续进行,每层浇筑厚度控制在30cm左右,采用插入式振捣器振捣,振捣器插入下层混凝土5-10cm,相临两振点间距不大于50cm,。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

桥涵工程作业指导书目录1.桥涵基础作业指导书 (I)1.1.桥涵基础开挖施工作业指导书 (III)1.2.桥梁基础岩溶注浆施工作业指导书 (V)1.3.钻孔灌注桩施工作业指导书 (X)1.4.挖孔灌注桩施工作业指导书 (XXXII)1.5.孔桩钢筋加工与安装作业指导书................................ LI1.6.桥涵基坑开挖作业指导书...................................... LV1.7.承台施工作业指导书....................................... LXIII2.桥梁墩台施工作业指导书 .......................................... LXIX2.1.墩台身施工作业指导书...................................... LXIX2.2.实体墩台施工作业指导书................................. LXXVIII2.3.空心墩台施工作业指导书.................................. LXXXVI2.4.高墩翻模作业指导书....................................... XCIII2.5.泵送混凝土作业指导书....................................... CII3.涵洞作业指导书 .................................................. CVII3.1.钢筋砼框架涵施工作业指导书................................ CVII3.2.钢筋砼倒虹吸施工作业指导书............................... CXIII3.3.盖板箱涵施工作业指导书................................... CXXII4.桥梁上部结构作业指导书 ....................................... CXXVIII4.1.悬臂浇筑梁作业指导书................................... CXXVIII4.2.合拢段施工作业指导书.................................... CXLVII4.3.支座安装作业指导书........................................ CLVI4.4.混凝土养护作业指导书...................................... CLXI1.桥涵基础作业指导书1.1.桥涵基础开挖施工作业指导书1.1.1.编制依据1)根据标段设计图;2)根据铁道部和交通部现行的设计规范、施工规范、验收标准等有关文件;3)铁道部门已推行成熟的施工方法;4)有关现场踏勘调查资料,水文地质调查资料;5)从事类似铁路工程中积累的施工经验、技术总结及现有的施工力量和机械设备、装备情况。

1.1.2.基础开挖施工1)施工准备(1)审阅图纸仔细审阅施工图纸及文件,审核有无与标准不相符的项目,图纸所标注的尺寸有无错误、遗漏,是否详尽,如有不相符应立即与技术主管或相关的技术人员联系,以便及时更正、标注明确。

(2)现场复核及放样对照施工图纸及中线水平桩,现场复核建筑物平面和空间的位置,桥涵建筑物与原交通或排灌系统的连接是否与实际情况相符、顺畅,标高是否与原地面相吻合。

不相符的,要及时向技术室反映,以便技术人员提出变更设计或作符合规定的调整。

经过现场复核确认无误的方可进行施工放样,按中线及水平桩测放边桩,确定开挖轮廓线。

(3)施工技术交底技术人员根据设计图纸、外业及内业资料编制规范的施工技术交底。

施工技术交底资料严格按照技术交底表格格式(可带附件),技术交底应有交底图、文字说明及施工注意事项,并有交接双方签字记录等。

土质基坑开挖尺寸按基础设计平面尺寸适当放宽,无水基坑每边放宽不小于50cm;有水基坑每边放宽不小于80cm,并在基坑设计尺寸以外留出汇水井位置。

2)基础开挖(1)地表水处理在开挖边坡顶线以外2.0m处开挖一条截流排水沟,以便引排地表水,以免地表水冲刷边坡造成坍方。

(2)基坑开挖根据实际情况及工程量大小,选择适当的开挖方法(机械开挖和人工修整)。

基础土石方应弃在地表排水沟以外,且弃土堆坡脚距基坑顶缘距离不小于基坑深度,以免造成对基坑边坡的侧压。

基坑开挖过程不宜间断,要始终保持基底不受水浸泡,随时抽集水井中的水。

在基坑开挖过程中,要经常检查基坑中线及水平,以便及时纠正施工中的误差。

对有水的基坑可预留0.2m不下挖,待检查人员检查后立即清除、立即进行封闭。

既有建筑物旁开挖基础时,应保证既有建筑物一侧边坡有足够的稳定,必要时应进行加固防护,并随时对防护工程进行观察,并在既有建筑物上设观测点,进行定期观测,以确保既有建筑物安全。

基坑较深时,除采取放缓坡率外,可在边坡中间设置平台,如设计有永久性防护,必须采取开挖一级防护一级,不允许开挖到底后再进行防护。

基础开挖为石方,需要爆破施工时,炮眼施工采用人工打眼或机械钻眼,一般采用松动爆破,爆破时严格控制装药量,炮眼位置根据现场确定。

炮眼与边坡应有一定的距离,不得因爆破影响边坡的稳定和完整。

(3)基底处理a)岩层清除岩面松动石块,凿除至新鲜岩面,并刷洗干净,倾斜岩层应凿平或凿成台阶。

b)碎石类及砂类土层砌筑基础前,应在基础底面先铺一层5~10cm厚水泥砂浆。

c)粘性土层铲平基坑时,不能扰动土壤天然结构,个别超挖时,不得用土回填,可夯入砂夹碎石,碎石顶面不得高于基底设计高程。

d)溶洞按设计施工图说明的方法办理,设计无说明可采用片石混凝土、混凝土回填。

e)泉眼可采用堵塞或埋管排引的方法处理,但以不影响原水系为原则。

4)基坑检查与处理基坑开挖完成后,通过工点技术、质检负责人自检符合要求后,应按规定程序及时通知监理工程师前来对基坑进行检查,桥梁基坑同时还应通知设计单位代表现场进行地质确认,及时签认基坑检查检验批表和地质检查表。

自检内容包括:基底的地质情况是否与设计相符,承载力采用标准贯入或触探仪检测;基底的平面位置、尺寸和高程是否与设计相符;基底排水及地下水处理情况是否满足要求;封闭前的各项准备工作是否均已完成。

检查合格的基坑应及时封闭,不允许基底暴露过久,否则重新检验。

在开挖过程中发现与设计不相符的基底,及时与监理工程师和设计单位代表取得联系,作好变更设计工作,然后按变更设计继续施工。

1.2.桥梁基础岩溶注浆施工作业指导书1.2.1.施工准备1)材料(1)注浆用水采用附近河水或自来水。

(2)注浆用的水泥采用普通硅酸盐水泥,水泥强度等级为P.O32.5级,水泥出厂日期不超过3个月。

水泥的各项指标符合国家标准,并附有水泥出厂报告。

(3)水玻璃符合国家质量要求,波美度为38°~43°,模数2.4~3.0。

对选购的水玻璃进行稀释直至符合要求的浓度。

(4)当采用中粗砂、碎石或稀的水泥砂浆对溶蚀腔体进行充填,采用粉煤灰水泥浆液注浆时,其砂、碎石、粉煤灰材料的要求为:a)砂:其粒径小于2.5mm的中粗砂,含泥量及有机物含量小于3%。

b)碎石:其粒径为小于40mm的碎石。

c)粉煤灰:进行磨细,其细度不粗于同时使用的水泥,烧失量小于3%。

2)机具设备(1)注浆设备主要包括钻机、注浆泵、搅拌机、混合器、止浆塞、筛网、注浆管、孔口盖及配套仪表等;(2)辅助设备与机具:a)机动小翻斗车、手推车、铁锹等生产用小型工具。

b)水准仪、经纬仪、倾斜尺、水平尺、测绳等检测工具。

3)作业条件(1)施工场地预先进行平整,并沿钻孔位置开挖沟槽和集水坑。

(2)按导线点、注浆孔平面布置图测设孔位,并进行复测。

(3)在注浆施工前,对钻机、注浆泵、搅拌机等机械进行检查、调试,使其保持良好的状态。

4)技术准备(1)取得详细的岩土工程勘察资料、岩溶注浆设计文件及图纸、注浆孔平面布置图、控制桩点的测量资料。

(2)对水泥强度、安定性及其它必要的性能指标进行复试。

1.2.2.施工方法及工艺1)注浆工艺流程图钻孔注浆工艺流程图如下:2)施工工艺、施工方法(1)定孔位根据设计要求标出注浆孔位置,并进行复测。

(2)钻机与注浆设备就位a)注浆孔位标定后,移动钻机至钻孔位置,完成钻机就位。

b)钻机就位后,用倾斜尺、水平尺等工具调整钻机角度,安装牢固,定位稳妥。

c)各类设备就近安装,注浆管线固定,不宜过长,一般为30~50m,以防压力损失。

(3)钻进a)将钻杆对准所标孔位,用φ128mm钻头开孔钻进,保证开孔直径≮130mm。

开孔时要轻加压、慢速、大水量,防止将孔开斜。

b)钻进过程中应注意观察地层变化,详细作好钻孔记录。

(4)注浆施工a)试泵开泵前先将三通转芯阀调到回浆位置,待泵吸水正常时,将三通回浆口慢慢调小,泵压徐徐上升,当泵压达到预定注浆压力时,持续二、三分钟不出故障,即可结束。

b)安装注浆管和止浆塞钻孔完毕,进行清孔检查,在确认没有坍孔和探头石的情况下,方可下管。

否则,必须用钻机进行扫孔。

在确定注浆管内无阻塞物后,即可进行注浆管安装。

为减少拔管时的阻力,在注浆管上可上防水板。

用沾有CS胶泥的麻丝绳绕成不小于钻孔直径的纺锤形柱塞,把管子插入孔内,再用台车将管顶入孔内到要求深度,使麻丝栓塞与孔壁充分挤压紧实,然后在麻丝与孔口空余部分,填充CS塑胶泥,使注浆管和止浆塞固定。

注浆管外露的长度不小于30~40cm,以便连接孔口阀门和管路。

注浆管安放好后,在注浆管管口加上孔口盖,以防止杂物进入。

c)压水试验压水压力由小逐渐增大到预定注浆压力,并持续15min。

d)浆液配制(a)水泥浆液水灰比为0.8:1~1:1。

按设计要求的水灰比用高速拌浆机拌合水泥浆液。

(b)水泥粉煤灰浆:水:水泥:粉煤灰=1:1.0~1:1.4。

(c)浆液配合比按实际情况进行调整,遵循先稀后浓的原则,依吸浆情况逐步加浓浆液。

(d)帷幕孔须在浆液中掺入水泥重量2%的速凝剂,是注入岩溶的浆液尽快凝结,已形成帷幕,防止浆液体溜走。

e)注浆(a)注浆管路系统的试运转:用1.5~2倍于注浆终压对系统进行吸水试验检查,并接好水、电;检查管路系统能否耐压,有无漏水;检查管路连接是否正确;检查设备机况是否正常;使设备充分热身。

试运转时间为20min。

(b)注浆顺序:为防止临孔串浆冒出地面,增加处理难度,本次钻孔及注浆顺序原则为:先钻探灌结合孔,后钻一般注浆孔;无论探灌结合孔还是一般注浆孔,全部采用跳孔钻进;边钻边灌,保证注浆质量。
