霍尔齿轮转速传感器的工作原理和优点
霍尔式转速传感器检测原理分析
霍尔式转速传感器检测原理分析摘要：本文对霍尔式转速传感器测量装置的结构原理及可能存在的失效点进行分析，并给出可行的磁极检查与安装标准，同时搭建标定装置对传感器进行校验，保证转速测量装置的有效性，提高设备可靠性。
关键词：霍尔效应；转速传感器；磁极检测；标定装置引言霍尔式转速传感器利用磁性材料感应磁场变化获取转速信号，结构简单、准确度高。
永久磁铁随转子在泵壳内旋转的过程中，可能受到高温和流体撞击等因素影响，导致磁性下降，且磁性材料对磁场的灵敏度有限，实际应用中传感器安装位置与磁极的距离会影响传感器的响应情况。
所以霍尔式转速传感器测量装置的预防性检查和安装都需要制定明确标准，以保证设备转速测量的有效性。
1霍尔式转速传感器结构原理1.1 霍尔效应如图1所示，一个N型半导体薄片，长度为L、宽度为S、厚度为d，在垂直于该半导体薄片平面的方向上，施加磁感应强度为B的磁场。
若在长度方向通以电流IC，则运动电荷受到洛伦兹力的作用，正、负电荷将分别沿垂直于磁场和电流的方向向导体两端移动，并聚集在导体两端，形成一个稳定的电动势UH，即霍尔电压，这种现象称为霍尔效应。
图1 霍尔效应原理霍尔电压的计算式为：UH = R·IC·B/d = KH·IC·B （1）式中：R为霍尔常数；KH为霍尔元件的材料灵敏度。
由式（1）可知，霍尔效应的灵敏度与外加磁场的磁感应强度成正比。
NPN型三级管半导体霍尔开关（简称NPN型霍尔开关）就采用了霍尔元件的这一特性，当磁感应强度达到一定程度时，半导体开关导通，输出高电平；当磁感应强度低时，开关截止，输出低电平。
在电路设计上，通过开关的导通和截止交替输出高、低电平，由整形电路整形产生方波脉冲信号。
1.2 转速传感器原理基于霍尔元件的转速传感器具有无触点、可靠性高、构造简单、体积小、坚固、耐冲击等优点。
工程使用的转速传感器基于霍尔效应原理，采用由5～25 V直流电源供电的NPN型三极管，测量范围为0～12000 r/min，其原理见图2。
霍尔传感器工作原理及其应用
| [<<] [>>]差动霍尔电路制成的霍尔齿轮传感器，如图 1 所示,新一代的霍尔齿轮转速传感器，广泛用于新一代的汽车智能发动机，作为点火定时用的速度传感器，用于 ABS (汽车防抱死制动系统 ) 作为车速传感器等。
在 ABS 中，速度传感器是十分重要的部件。
ABS 的工作原理示意图如图 2 所示。
图中，1 是车速齿轮传感器； 2 是压力调节器； 3 是控制器。
在制动过程中，控制器 3 不断接收来自车速齿轮传感器 1 和车轮转速相对应的脉冲信号并进行处理，得到车辆的滑移率和减速信号，按其控制逻辑及时准确地向制动压力调节器2发出指令，调节器及时准确地作出响应，使制动气室执行充气、保持或者放气指令，调节制动器的制动压力，以防止车轮抱死，达到抗侧滑、甩尾，提高制动安全及制动过程中的可驾驭性。
在这个系统中，霍尔传感器作为车轮转速传感器，是制动过程中的实时速度采集器，是 ABS 中的关键部件之一。
在汽车的新一代智能发动机中，用霍尔齿轮传感器来检测曲轴位置和活塞在汽缸中的运动速度，以提供更准确的点火时间，其作用是别的速度传感器难以代替的，它具有如下许多新的优点。
( 1 ) 相位精度高，可满足0.4°曲轴角的要求，不需采用相位补偿。
( 2) 可满足 0.05 度曲轴角的熄火检测要求。
( 3) 输出为矩形波，幅度与车辆转速无关。
在电子控制单元中作进一步的传感器信号调整时，会降低成本。
用齿轮传感器，除可检测转速外，还可测出角度、角速度、流量、流速、旋转方向等等。
图 1 霍 尔速 度传 感 器 的 内 部 结 构1. 车 轮 速度传 感 器2. 压 力 调 节 器3. 电 子 控 制 器图 2ABS 气 制 动 系 统 的 工 作 原 理 示 意 图按 图 3 所 示 的 各 种 方 法 设 置磁 体 ，将 它们 和 霍 尔 开 关 电 路 组合 起 来 可 以 构 成 各 种 旋 转 传 感 器 。
霍尔传感器测量转速
测试技术应用案例（霍尔传感器测量转速）
班级:
学号:
姓名:
霍尔传感器测量转速
一.霍尔传感器的优点
1.测量范围广：霍尔传感器可以测量任意波形的
电流和电压，如：直流、交流、脉冲波形等。
2.精度高：在工作温度区内精度优于1%，该精度
适合于任何波形的测
3.线性度好：优于
金属导体、半导
物理现象。
当电
的方向施加磁场，。
利用霍尔效应
差U H的基本关系
为:
U H=K H IB K H =1/nq（金属）
式中K H――霍尔系数；n――单位体积内载流子或自由电子的个数；q――电子电量；I――通过的电流；
B――垂直于I的磁感应强度；
利用霍尔效应表达式：U H=K H IB , 当被测物体上装上Ｎ只磁性体时，物体每转一周磁场就变化N次，霍尔电势相应变化N次，输出电势通过放大、整形和计数电路就可以测量被测旋转物的转速。
三.测量设备
本案例以实验室霍尔元件测量
实验设备：CSY2000系列传感器与
位半数显表。
(可调)
5V直流源、转速
转速显示部分。
电源输入端。
）插入数显单元
Fin端。
4.将转速调节中的2V-24V转速电源引入到台面上
转动单元中转动电源2-24VK插孔。
5.将数显单元上的转速／频率表波段开关拨到转
速档，此时数显表指示转速。
6.调节转速调节电压使转动速度变化。
观察数显
表转速显示的变化。
五.实验结果计算
磁体经过霍尔元件，霍尔元件就会发出就会发出一个信号，经放大整形得到脉冲信号，两个脉冲的间隔时间即为周期，通过周期就。
霍尔传感器工作原理
霍尔传感器工作原理一、引言霍尔传感器是一种基于霍尔效应的传感器，可以测量磁场的强度和方向。
它广泛应用于各种领域，如汽车工业、电子设备、航空航天等。
本文将详细介绍霍尔传感器的工作原理及其应用。
二、霍尔效应霍尔效应是指当有电流通过导体时，如果该导体处于磁场中，就会在导体两侧产生一种称为霍尔电压的电势差。
霍尔电压与磁场的强度和方向成正比。
霍尔效应是基于洛伦兹力的原理，即当电流通过导体时，磁场会对电荷施加力，使电荷在导体内部产生偏移。
三、霍尔传感器的构造1. 传感器芯片：霍尔传感器的核心部分是一颗集成在芯片上的霍尔元件。
这个元件通常是由半导体材料制成，具有高灵敏度和稳定性。
2. 导线：传感器芯片上有两个引线，用于连接电源和输出信号。
3. 封装材料：为了保护传感器芯片，通常会使用封装材料将其封装在一个外壳内。
四、霍尔传感器的工作原理1. 工作电流通路：当外部电源连接到霍尔传感器的两个引线上时，电流会通过传感器芯片。
这个电流通路通常被称为工作电流通路。
2. 磁场感应：当有磁场作用于传感器芯片时，磁场会对电流产生影响。
根据霍尔效应，磁场会使电荷在传感器芯片内部产生偏移。
3. 霍尔电压测量：传感器芯片内部有一个测量电压的电路，用于测量霍尔电压。
霍尔电压正比于磁场的强度和方向，因此可以通过测量霍尔电压来确定磁场的特性。
4. 输出信号：测量到的霍尔电压会被转换成数字信号或模拟信号，作为传感器的输出信号。
这个输出信号可以被连接到其他电路或设备中进行进一步处理。
五、霍尔传感器的应用1. 位置检测：霍尔传感器可以用于检测物体的位置。
例如，在汽车中，霍尔传感器可以用来检测刹车踏板的位置，从而实现刹车灯的控制。
2. 速度测量：霍尔传感器可以用于测量物体的速度。
例如，在自行车中，霍尔传感器可以用来检测车轮的转速，从而计算出车辆的速度。
3. 开关控制：霍尔传感器可以用作开关，通过检测磁场的变化来控制电路的开关状态。
例如，在电子设备中，霍尔传感器可以用来检测盖子的开合状态，从而控制设备的开关。
霍尔传感器原理
霍尔传感器原理霍尔效应是指当电流通过某些材料时，材料两侧产生一种垂直于电流方向的电压，且与电流和磁场的方向有关。
利用这种效应，可以制造出霍尔传感器来测量电流、磁场、速度等物理量。
本文将着重介绍霍尔传感器的原理及其应用。
一、霍尔效应的基本原理霍尔效应是由美国物理学家愛德華·赫爾（Edwin Hall）于1879年首次发现的。
它发生在半导体材料或金属中，在磁场的作用下，电子受到洛伦兹力的作用而偏转，使得电子在材料中形成一个侧向堆积，从而在材料两侧产生一个垂直于电流方向的电势差。
二、霍尔传感器的工作原理霍尔传感器的基本结构是一个矩形的霍尔片，两侧连接电源，底部连接测量电路。
当通过霍尔片的电流受到磁场的影响时，霍尔片两侧产生的电势差（霍尔电压）会被测量电路检测到。
霍尔传感器的工作过程可以分为以下几个步骤：1. 电流输入：将电流引入霍尔片。
2. 磁场作用：在霍尔片周围施加一个磁场，可以是恒定的磁场或者是变化的磁场。
3. 电子受力：磁场作用下，通过霍尔片的电流中的电子受到洛伦兹力的作用而偏转。
4. 电势差产生：电子偏转后，在霍尔片两侧产生一个垂直于电流方向的电势差。
5. 电势差检测：测量电路检测霍尔电压，将其转换为电信号输出。
三、霍尔传感器的应用领域1. 测量电流：霍尔传感器可以根据电流的大小来测量电流值，被广泛应用于电力系统、电机控制和电子设备等领域。
2. 检测磁场：由于霍尔传感器对磁场的敏感性，可以用于检测磁场的强度和方向，广泛应用于磁力计、磁铁检测等领域。
3. 测速：霍尔传感器可以通过检测旋转物体上的磁铁，来测量物体的旋转速度。
因此，在汽车、航天器和工业生产中的转速测量中得到了广泛的应用。
4. 位置检测：利用霍尔传感器和磁导轨，可以检测物体的位置和位置的变化。
这在自动门、电梯和机械手等领域具有重要的应用价值。
总结：霍尔传感器是一种利用霍尔效应测量电流、磁场和速度等物理量的装置。
它的工作原理是基于电流通过材料时发生的霍尔效应。

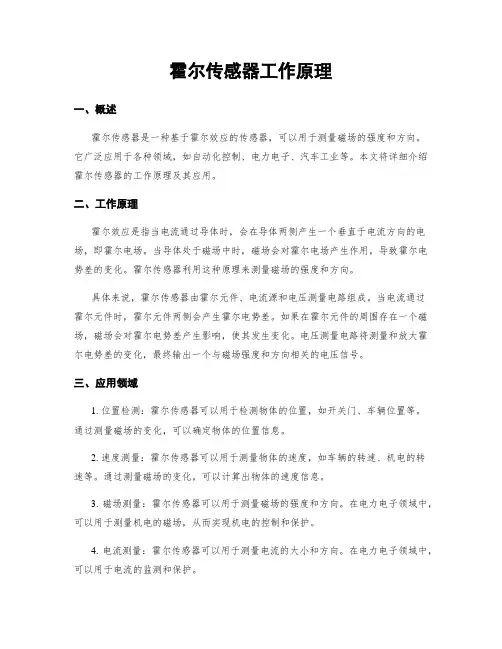

霍尔传感器工作原理
霍尔传感器工作原理一、概述霍尔传感器是一种基于霍尔效应的传感器，可以用于测量磁场的强度和方向。
它广泛应用于各种领域，如自动化控制、电力电子、汽车工业等。
本文将详细介绍霍尔传感器的工作原理及其应用。
二、工作原理霍尔效应是指当电流通过导体时，会在导体两侧产生一个垂直于电流方向的电场，即霍尔电场。
当导体处于磁场中时，磁场会对霍尔电场产生作用，导致霍尔电势差的变化。
霍尔传感器利用这种原理来测量磁场的强度和方向。
具体来说，霍尔传感器由霍尔元件、电流源和电压测量电路组成。
当电流通过霍尔元件时，霍尔元件两侧会产生霍尔电势差。
如果在霍尔元件的周围存在一个磁场，磁场会对霍尔电势差产生影响，使其发生变化。
电压测量电路将测量和放大霍尔电势差的变化，最终输出一个与磁场强度和方向相关的电压信号。
三、应用领域1. 位置检测：霍尔传感器可以用于检测物体的位置，如开关门、车辆位置等。
通过测量磁场的变化，可以确定物体的位置信息。
2. 速度测量：霍尔传感器可以用于测量物体的速度，如车辆的转速、机电的转速等。
通过测量磁场的变化，可以计算出物体的速度信息。
3. 磁场测量：霍尔传感器可以用于测量磁场的强度和方向。
在电力电子领域中，可以用于测量机电的磁场，从而实现机电的控制和保护。
4. 电流测量：霍尔传感器可以用于测量电流的大小和方向。
在电力电子领域中，可以用于电流的监测和保护。
5. 磁场导航：霍尔传感器可以用于导航系统中，匡助确定物体的方向和位置。
在航天、航海等领域中有广泛的应用。
四、优势和不足1. 优势：- 霍尔传感器具有高精度和高灵敏度，可以测量微弱的磁场信号。
- 霍尔传感器响应速度快，适合于高速运动的物体。
- 霍尔传感器不受温度和湿度的影响，具有较好的稳定性和可靠性。
2. 不足：- 霍尔传感器对外界的磁场干扰较为敏感，需要进行屏蔽和干扰抑制。
- 霍尔传感器的测量范围有限，对于较大磁场的测量可能存在一定的误差。
- 霍尔传感器的价格相对较高，成本较高。
霍尔转速传感器原理图
霍尔转速传感器原理图
以下是霍尔转速传感器的原理图，文中没有标题相同的文字：
霍尔转速传感器原理图
[图中标注的数字为主要元件]
1. 外壳：由非磁性材料制成，用于保护内部元件。
2. 霍尔元件：由霍尔传感器芯片组成的元件，用于测量磁场的变化。
3. 永久磁铁：通过轴心固定，并与转动的目标物相连。
磁场的变化将影响霍尔元件的输出。
4. 输出引脚：用于将霍尔元件的输出信号传送到外部电路。
5. 电源引脚：连接电源，提供工作所需的电力。
6. 地引脚：连接地线，确保电路的正常工作。
霍尔转速传感器的工作原理如下：
1. 外部目标物（例如转轮）上的磁铁在转动时产生磁场变化。
2. 霍尔元件感应到磁场的变化，并将其转化为电信号。
3. 通过输出引脚将电信号传送到外部电路，用于测量转速等参数。
4. 外部电路对输入的电信号进行处理和分析，得到所需的转速数据。
注意：以上是一般霍尔转速传感器的原理图，具体的电路和元件可能会有所不同。
霍尔传感器原理
霍尔传感器原理霍尔传感器是一种常见的电子元件，它利用霍尔效应来检测和测量磁场的存在和强度。
本文将介绍霍尔传感器的原理以及其在各个领域中的应用。
【引言】霍尔传感器是一种利用霍尔效应工作的传感器，通过测量磁场的特性，被广泛应用于物理学、工程学、汽车工业、医疗设备等领域。
本文将详细阐述霍尔传感器的工作原理和应用。
【第一部分】霍尔效应的介绍霍尔效应是指当电流通过导体时，处于导体上一个垂直于电流方向的磁场之中时，就会产生横向电势差。
这个现象是美国物理学家史密斯尼的研究成果，他在1879年首次发现了这种现象。
霍尔效应可以通过霍尔元件来实现，而这个元件就是我们常说的霍尔传感器。
【第二部分】霍尔传感器的工作原理霍尔传感器主要由霍尔元件、电压调节电路和输出设备组成。
其中，霍尔元件是传感器的核心部分，它通常由半导体材料制成。
当霍尔元件受到外部磁场的作用时，磁场会使电荷载流子发生偏转，从而形成横向电势差。
通过电压调节电路调节元件的电流和电压，我们可以测量出这个电势差的大小，从而得到磁场的信息。
【第三部分】霍尔传感器的应用领域霍尔传感器由于其灵敏度高、响应速度快和体积小等特点，被广泛应用于各个领域。
以下是一些常见的应用领域：1. 汽车工业：霍尔传感器被广泛用于汽车中的位置传感器、车速传感器和转速传感器等，用于控制引擎的运行和车辆的安全。
2. 电子设备：霍尔传感器被应用于电子设备中的开关和触摸屏等，实现触摸和接近检测等功能。
3. 工业领域：霍尔传感器在工业生产中被用于流量计、液位计等领域，用于监测物体的位置和测量流体的流量。
4. 医疗设备：在医疗设备中，霍尔传感器被应用于心脏起搏器、血压计和体温计等，用于监测和控制生命体征。
5. 家电电子：霍尔传感器被广泛应用于家电电子产品中的开关、传感器和电机等，实现控制和保护功能。
【结论】霍尔传感器是一种基于霍尔效应工作的传感器，通过测量磁场的存在和强度，实现对物体位置、速度和流量等的检测和测量。
霍尔转速传感器原理
霍尔转速传感器原理
霍尔转速传感器是一种常用的汽车传感器，用于测量发动机的转速。
它的原理基于霍尔效应，即在磁场中通过电流的通量变化导致的电势差变化。
具体原理如下：
1. 霍尔元件：霍尔转速传感器中主要使用霍尔元件作为感应器件，它通常由半导体材料组成。
当有磁场作用于霍尔元件时，会在其两侧产生不同的电势差。
2. 磁铁：在发动机上安装一个磁铁，通常是一个永久磁铁或者是一个带磁铁的旋转部件。
当发动机运转时，磁铁会随着旋转产生磁场。
3. 电路：连接霍尔元件的电路会对不同电势差进行检测和处理。
当磁铁随着发动机转动时，产生的磁场会作用于霍尔元件，引起电势差的变化。
电路会将这个变化转换为输出信号，进而反映出发动机的转速。
4. 数据处理：传感器输出的信号可以通过电脑或者其他设备进行数字化处理，并用于发动机控制系统的调整。
通过以上原理，霍尔转速传感器能够准确地检测发动机的转速，并将其转换为电信号，为发动机控制系统提供准确的转速信息。
这样的信息对于发动机的运行和调整非常重要。
霍尔传感器工作原理
霍尔传感器工作原理一、概述霍尔传感器是一种基于霍尔效应的传感器，可以用于测量磁场强度、方向和位置等信息。
它通过检测磁场对载流子的影响来实现磁场的测量。
本文将详细介绍霍尔传感器的工作原理、应用领域以及优缺点。
二、工作原理1. 霍尔效应霍尔效应是指当电流通过一块导体时，如果该导体处于磁场中，磁场会对电流的流动产生影响。
具体来说，磁场会使电荷载流子偏转，从而在导体两侧产生电势差，这就是霍尔效应。
2. 霍尔元件霍尔传感器的核心部件是霍尔元件，它通常由半导体材料制成。
霍尔元件中有一个薄片，称为霍尔片，其两侧分别连接正负极。
当电流通过霍尔片时，磁场会使载流子偏转，从而在霍尔片两侧产生电势差。
3. 工作原理当霍尔传感器处于磁场中时，磁场会对霍尔片中的载流子产生作用力，使其偏转。
偏转的载流子会在霍尔片两侧产生电势差，这个电势差与磁场的强度成正比。
通过测量霍尔片两侧的电势差，我们可以得知磁场的强度。
三、应用领域1. 位置检测霍尔传感器可以用于检测物体的位置，例如机械臂的位置控制、电动汽车的转向角度检测等。
2. 磁场测量霍尔传感器可以测量磁场的强度和方向，广泛应用于磁场测量仪器、磁力计等设备中。
3. 电流检测由于霍尔传感器可以测量磁场对电流的影响，因此可以用于电流检测和电流传感器的制作。
4. 速度检测霍尔传感器可以用于测量旋转物体的速度，例如汽车的车速检测、电机的转速检测等。
四、优缺点1. 优点（1）非接触式测量：霍尔传感器不需要与被测量物体接触，可以实现非接触式测量，减少了磨损和损坏的风险。
（2）高灵敏度：霍尔传感器对磁场的响应非常灵敏，可以测量微弱的磁场信号。
（3）快速响应：霍尔传感器的响应速度非常快，可以实时监测磁场的变化。
（4）可靠性高：霍尔传感器结构简单，工作稳定可靠，寿命长。
2. 缺点（1）温度影响：霍尔传感器的性能会受到温度的影响，温度变化会引起输出信号的偏移。
（2）磁场干扰：霍尔传感器对外部磁场的干扰比较敏感，需要进行屏蔽和抗干扰设计。
转速传感器工作原理
转速传感器工作原理
转速传感器是一种用于测量机械设备转速的装置，其工作原理一般有以下几种：
1. 光电转速传感器：光电转速传感器利用光电开关原理，通过发射器发出红外光，当旋转物体上的反射器经过时，光被反射回来，被接收器接收到，并通过计算时间间隔来确定转速。
2. 磁电转速传感器：磁电转速传感器利用磁场和磁感应原理，将一对磁场传感器放置在旋转物体附近，当旋转物体上的磁体经过时，磁感应器可以感受到磁场的变化，并通过计算时间间隔来确定转速。
3. 霍尔效应转速传感器：霍尔效应传感器利用霍尔元件的特性，当旋转物体上的磁铁经过时，磁场的变化会影响到霍尔元件，从而产生电压信号，通过计算时间间隔来确定转速。
4. 电容式转速传感器：电容式转速传感器利用旋转物体的槽道或齿轮上的导电部分与传感器之间的电容变化来测量转速，导电部分的运动会改变电容器的电容值，进而影响到电路的工作状态，从而确定转速。
这些转速传感器通过读取旋转物体上的特定标志或引导部件的位置和时间信息来确定转速，然后将转速信息转化为可读取的信号，以供使用者进行监测和控制。
霍尔式转速传感器-全球百科
霍尔式转速传感器-全球百科
霍尔式转速传感器是基于“霍尔效应”的磁感应接近开关式传感器。
这类半导体器件早已采用集成电路工艺制作成体积很小的器件，上有多种规格的产品可供选用，包括PNP和NPN输出由路和常升式、常闭式、锁定式，输出端可以连接继电联负载，最简便的连接一个1kΏ左右的电阻。
电源电压有DC5±0.5V和5~16V、8~16V、4.5~24V等多种规格。
开关导通的对应永久磁体的S极和N极两种，还有一类为自锁型，即S极导通，N极关断。
在1个Φ20~50的铝或铜合金加工的测速轮盘上嵌装入2个Φ4~6mm、厚3mm的N与S极分别向外的磁钢，即可适用于各类霍尔开关测速传感器。
这种传感器输出略低于供电电压的矩形波电脉冲，频率范围0~100kHz，频响10-12~10-4s，可用于测量0.01r/min超低转速至几十万转/min 的超高转速。
除振动以外的干扰因素少，测速精度高，缺点是嵌装磁钢受到测速盘结构及拖动负载能力的限制。
霍尔传感器工作原理
霍尔传感器工作原理霍尔传感器是一种常用的非接触式传感器，它利用霍尔效应来检测磁场的变化。
它的工作原理基于霍尔效应，该效应是由物理学家爱德华·霍尔于1879年发现的。
霍尔效应是指当通过一块导电材料时，垂直于电流方向的磁场会在材料中产生电势差。
这个电势差称为霍尔电压，它与磁场的强度成正比。
霍尔传感器利用这个原理来测量磁场的变化。
霍尔传感器通常由霍尔元件、放大器和输出级组成。
霍尔元件是传感器的核心部份，它是一种半导体材料，具有特殊的结构。
当磁场作用于霍尔元件时，霍尔电压会产生变化，这个变化会被放大器放大，并通过输出级输出。
在实际应用中，霍尔传感器可以用于测量磁场的强度、方向和位置。
它的工作原理如下：1. 当没有磁场作用时，霍尔元件中的霍尔电压为零。
2. 当有磁场作用时，磁场会使霍尔元件中的电子受到力的作用，电子会在霍尔元件中产生偏转。
由于霍尔元件的结构，惟独垂直于电流方向的磁场才会产生霍尔电压。
3. 当磁场的方向改变时，霍尔电压的极性也会改变。
这样，通过测量霍尔电压的极性变化，我们可以确定磁场的方向。
4. 当磁场的强度改变时，霍尔电压的大小也会改变。
通过测量霍尔电压的大小变化，我们可以确定磁场的强度。
5. 当磁场的位置改变时，霍尔电压的变化也会随之改变。
通过测量霍尔电压的变化，我们可以确定磁场的位置。
霍尔传感器具有以下优点：1. 非接触式测量：霍尔传感器不需要与被测物体直接接触，可以实现非接触式测量，避免了物体磨损和污染。
2. 高灵敏度：霍尔传感器对磁场的变化非常敏感，可以精确地测量磁场的强度、方向和位置。
3. 快速响应：霍尔传感器的响应速度很快，可以实时监测磁场的变化。
4. 宽工作温度范围：霍尔传感器可以在较宽的温度范围内正常工作，适合于各种环境条件。
5. 高可靠性：霍尔传感器结构简单，没有机械部件，因此具有较高的可靠性和稳定性。
霍尔传感器在许多领域都有广泛的应用，包括汽车、电子设备、工业自动化等。
霍尔传感器工作原理
霍尔传感器工作原理霍尔传感器是一种基于霍尔效应的电子器件，用于检测磁场的存在和强度。
它广泛应用于各种领域，如汽车工业、电子设备、工业自动化等。
本文将详细介绍霍尔传感器的工作原理及其应用。
一、霍尔效应的原理霍尔效应是指当导体中有电流通过时，垂直于电流方向的方向上会产生一种电场。
这种电场会使电子受到偏转，从而在导体两侧产生一种电压差，称为霍尔电压。
二、霍尔传感器的结构霍尔传感器通常由霍尔元件、前置放大器和输出级组成。
1. 霍尔元件：霍尔元件是霍尔传感器的核心部件，它是由半导体材料制成的，具有一定的厚度、宽度和长度。
霍尔元件的一侧通电，另一侧接地，形成一个电流通道。
2. 前置放大器：前置放大器用于放大霍尔元件产生的微弱电压信号，使其能够被后续电路处理。
3. 输出级：输出级将前置放大器输出的信号进行滤波和放大，然后输出给外部设备进行进一步处理。
三、霍尔传感器的工作原理当有磁场作用于霍尔传感器时，霍尔元件中的电子会受到磁场力的作用，从而在导体两侧产生霍尔电压。
霍尔电压的大小与磁场的强度成正比。
具体的工作原理如下：1. 磁场感应：当磁场垂直于霍尔元件的方向时，磁场会感应出电子的受力方向。
根据洛伦兹力的原理，电子会受到一个垂直于电流方向和磁场方向的力。
2. 电子偏转：受到磁场力的作用，电子会在霍尔元件内部发生偏转。
电子的偏转方向与磁场方向有关。
3. 电荷分离：电子的偏转导致霍尔元件两侧形成正负电荷分离。
正电荷聚集在一侧，负电荷聚集在另一侧。
4. 电势差产生：正负电荷分离导致在霍尔元件两侧产生电势差，即霍尔电压。
5. 电压输出：霍尔电压通过前置放大器和输出级进行处理和放大，最终输出给外部设备进行使用。
四、霍尔传感器的应用霍尔传感器具有灵敏度高、响应速度快、耐磁场干扰等优点，因此在许多领域得到广泛应用。
以下是一些常见的应用场景：1. 位置检测：霍尔传感器可以用于检测物体的位置，例如用于汽车的转向角度检测、机器人的位置定位等。
霍尔式轮速传感器工作原理
霍尔式轮速传感器工作原理
霍尔式轮速传感器是一种常见的传感器，它能够测量车辆的转速和行驶里程等信息。
该传感器的工作原理是利用霍尔效应来实现，其结构比较简单，但是具有高精度、可靠性和低成本等优点。
霍尔效应是指当磁场与材料间有一定角度时，在该材料内产生电势差的现象。
在霍尔式轮速传感器中，该效应的应用十分重要。
传感器本身由霍尔元件、磁环和磁极等部件组成。
当车辆行驶时，磁环会随着车轮转动，并且磁极会产生磁场，这时候霍尔元件中的电子就会受到磁场的影响，从而产生电位差。
霍尔式轮速传感器的关键在于如何将这种电位差转化为有用的信号。
通常采用的办法是将霍尔元件和电路组合成一个电磁式传感器，利用电荷放大器和低通滤波器来解析出车轮的行驶速度和里程等信息。
在此过程中，还需要根据具体车型的特点来设计合理的电路参数和传感器结构。
总体来说，霍尔式轮速传感器的工作原理是利用磁场和电场的交互作用来实现的。
该传感器的优点是能够实现高精度的测量，对车辆工作过程的影响较小，同时还可以根据需要将数据传输到车辆的控制系统中，从而实现更加智能的车辆控制。
在现代汽车制造业中，霍尔式轮速传感器已经成为了一种标配的配件，几乎所有的汽车品牌都会采用这种传感器来实现车辆运行状态的监测
和控制。
未来，随着汽车技术的不断发展，霍尔式轮速传感器的应用
范围也将进一步扩大，并且会不断优化性能，提高精度，以满足人们
对于更加安全、舒适、智能的车辆的需求。
霍尔传感器的原理
霍尔传感器的原理
霍尔传感器的工作原理是基于霍尔效应。
霍尔效应是指当通过一个材料的电流通过时，如果在该材料上施加一个垂直于电流方向的磁场，就会在材料的侧边产生一种电压差。
这个电压差即为霍尔电压。
霍尔传感器通常由一块半导体材料制成，上面沿着一条方向通电。
当有磁场作用于该材料时，电子会被导向一侧，从而产生电压差。
这个电压差与施加的磁场的强度成正比。
由于霍尔传感器的结构和电路设计的不同，可以将其应用于各种不同的测量场合。
霍尔传感器广泛应用于磁场测量、位置检测、电流测量等领域。
例如，它可以用于测量电机的转速和转向、检测门窗是否关闭、测量液位的高低等。
在实际应用中，霍尔传感器具有体积小、功耗低、响应速度快、可靠性高等优点。
同时，它还能够适应一定范围内的温度变化和抗干扰能力强，能够在恶劣的工作环境下正常工作。
总结而言，霍尔传感器通过霍尔效应来实现磁场的测量，利用电流通过导体时受到垂直磁场的影响产生的电压差来判断磁场的强度。
其具有结构简单、响应速度快、体积小、可靠性高等优点，因此在各种领域中得到了广泛应用。
霍尔传感器电机工作原理
霍尔传感器电机工作原理
霍尔传感器电机工作原理如下：
1. 霍尔传感器是一种用来检测磁场的装置。
它基于霍尔效应，即当电流通过导体时，磁场会影响到导体上的电荷运动，从而在导体上产生电势差。
2. 电机是一种将电能转化为机械能的装置。
它由线圈、永磁铁和旋转轴构成。
3. 在霍尔传感器电机中，霍尔传感器被安装在电机的定子上，而电机的旋转轴上安装有永磁铁。
4. 当电机运转时，永磁铁产生磁场，该磁场通过定子，经过霍尔传感器。
5. 霍尔传感器通过感受经过的磁场的强度和方向，生成相应的电信号。
根据霍尔传感器所测量的磁场信号，可以确定电机的转速和方向。
6. 根据霍尔传感器产生的信号，电机控制系统可以对电机的电流进行调整，以控制电机的转速和方向。
总结：霍尔传感器通过测量电机旋转轴上的磁场，生成相应的电信号，从而实现对电机转速和方向的监测和控制。
齿轮转速传感器 检测标准-概述说明以及解释
齿轮转速传感器检测标准-概述说明以及解释1.引言1.1 概述齿轮转速传感器作为一种关键的测量设备，在工程领域中被广泛应用。
它通过测量齿轮的转速来获取有关机械系统运行状态的信息。
齿轮转速传感器的工作原理是基于磁敏原件或光电元件，它能够将齿轮转动时产生的信号转化为电信号输出。
这种传感器可以精确地测量齿轮的旋转速度，并将数据传输给相应的控制系统。
齿轮转速传感器具有很多应用领域。
在汽车工业中，它常被用于发动机控制系统，从而实现对车辆性能的监测和调整。
在工程机械领域，齿轮转速传感器可以用于监测设备的工作状态，确保机械设备的正常运行。
此外，它还可以用于电力行业中的动力传输、铁路系统的监测以及工业自动化控制系统等方面。
对于齿轮转速传感器的检测标准，主要包括以下几个方面。
首先是灵敏度的检测，即传感器对转速变化的响应能力。
同时，还需要检测传感器的准确度和稳定性，以确保测量结果的可靠性。
此外，传感器的耐久性和环境适应性也需要进行评估。
最后，还需要对传感器的输出信号进行校准，确保其与实际转速之间的准确匹配。
总结而言，齿轮转速传感器是一种重要的测量设备，广泛应用于工程领域。
它通过测量齿轮的转速，提供有关机械系统运行状态的信息。
对于齿轮转速传感器的检测标准，需要对其灵敏度、准确度、稳定性、耐久性和输出信号进行评估和校准。
对于齿轮转速传感器的未来发展，可以进一步提高其测量精度和适用范围，以满足不同领域的需求。
文章将在接下来的章节中详细阐述齿轮转速传感器的原理、应用和检测标准，并对其未来发展进行展望。
1.2 文章结构文章结构部分的内容可以包括以下内容：文章结构部分旨在向读者介绍本篇文章的架构和组织方式，帮助读者更好地理解文章内容的逻辑顺序和内容安排。
在本文中，将按照以下顺序进行论述：引言、正文和结论。
引言部分将为读者提供一段简短的开端，概述整篇文章的背景和重要性，并引导读者进入正文部分。
通过引言部分，读者将对所讨论的主题有一个初步的了解，为后续内容的阅读打下基础。
霍尔齿轮转速传感器的工作原理和优点
霍尔齿轮转速传感器的工作原理和长处作者 : ?公布时间:2009-11-25 ?根源: ?重点字:霍尔转速传感器?霍尔转速传感器的主要工作原理是霍尔效应，也就是当转动的金属零件经过霍尔传感器的磁场时会惹起电势的变化，经过对电势的丈量就能够获取被丈量对象的转速值。
霍尔转速传感器的主要构成部分是传感头和齿圈，而传感头又是由霍尔元件、永磁体和电子电路构成的。
霍尔转速传感器的工作原理霍尔转速传感器在丈量机械设施的转速时，被丈量机械的金属齿轮、齿条等运动零件会经过传感器的前端，惹起磁场的相应变化，当运动零件穿过霍尔元件产生磁力线较为分别的地区时，磁场相对较弱，而穿过产生磁力线较为几种的地区时，磁场就相对较强。
霍尔转速传感器就是经过磁力线密度的变化，在磁力线穿过传感器上的感觉元件时，产生霍尔电势。
霍尔转速传感器的霍尔元件在产生霍尔电势后，会将其变换为交变电信号，最后传感器的内置电路会将信号调整和放大，输出矩形脉冲信号。
霍尔转速传感器的丈量方法霍尔转速传感器的丈量一定配合磁场的变化，所以在霍尔转速传感器丈量非铁磁材质的设施时，需要预先在旋转物体上安装特意的磁铁物质，用以改变传感器四周的磁场，这样霍尔转速传感器才能正确的捕获到物质的运动状态。
霍尔转速传感器主要应用于齿轮、齿条、凸轮和特质凹凸面等设施的运动转速丈量。
高转速磁敏电阻转速传感器除了能够丈量转速之外，还能够丈量物体的位移、周期、频次、扭矩、机械传动状态和丈量运转状态等。
霍尔转速传感器当前在工业生产中的应用特别宽泛，比如电力、汽车、航空、纺织和石化等领域，都采纳霍尔转速传感器来丈量和监控机械设施的转速状态，并以此来实行自动化管理与控制。
霍尔转速传感器的应用优势霍尔转速传感器的应用优势主要有三个，一是霍尔转速传感器的输出信号不会遇到转速值的影响，二是霍尔转速传感器的频次相应高，三是霍尔转速传感器对电磁波的抗扰乱能力强，所以霍尔转速传感器多应用在控制系统的转速检测中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
霍尔齿轮转速传感器的工作原理和优点
作者: 发布时间:2009-11-25 来源: 关键字:霍尔转速传感器
霍尔转速传感器的主要工作原理是霍尔效应，也就是当转动的金属部件通过霍尔传感器的磁场时会引起电势的变化，通过对电势的测量就可以得到被测量对象的转速值。
霍尔转速传感器的主要组成部分是传感头和齿圈，而传感头又是由霍尔元件、永磁体和电子电路组成的。
霍尔转速传感器的工作原理
霍尔转速传感器在测量机械设备的转速时，被测量机械的金属齿轮、齿条等运动部件会经过传感器的前端，引起磁场的相应变化，当运动部件穿过霍尔元件产生磁力线较为分散的区域时，磁场相对较弱，而穿过产生磁力线较为几种的区域时，磁场就相对较强。
霍尔转速传感器就是通过磁力线密度的变化，在磁力线穿过传感器上的感应元件时，产生霍尔电势。
霍尔转速传感器的霍尔元件在产生霍尔电势后，会将其转换为交变电信号，最后传感器的内置电路会将信号调整和放大，输出矩形脉冲信号。
霍尔转速传感器的测量方法
霍尔转速传感器的测量必须配合磁场的变化，因此在霍尔转速传感器测量非铁磁材质的设备时，需要事先在旋转物体上安装专门的磁铁物质，用以改变传感器周围的磁场，这样霍尔转速传感器才能准确的捕捉到物质的运动状态。
霍尔转速传感器主要应用于齿轮、齿条、凸轮和特质凹凸面等设备的运动转速测量。
高转速磁敏电阻转速传感器除了可以测量转速以外，还可以测量物体的位移、周期、频率、扭矩、机械传动状态和测量运行状态等。
霍尔转速传感器目前在工业生产中的应用很是广泛，例如电力、汽车、航空、纺织和石化等领域，都采用霍尔转速传感器来测量和监控机械设备的转速状态，并以此来实施自动化管理与控制。
霍尔转速传感器的应用优势
霍尔转速传感器的应用优势主要有三个，一是霍尔转速传感器的输出信号不会受到转速值的影响，二是霍尔转速传感器的频率相应高，三是霍尔转速传感器对电磁波的抗干扰能力强，因此霍尔转速传感器多应用在控制系统的转速检测中。
同时，霍尔转速传感器的稳定性好，抗外界干扰能力强，如抗错误的干扰信号等，因此不易因环境的因素而产生误差。
霍尔转速传感器的测量频率范围宽，
远远高于电磁感应式无源传感器。
另外，霍尔转速传感器在防护措施有效的情况下，可以不受电子、电气环境影响。
霍尔转速传感器的，测量结果精确稳定，输出信号可靠，可以放油、防潮，并且能在温度较高的环境中工作，普通霍尔转速传感器的工作温度可以达到
100℃。
霍尔转速传感器的安装简单，使用方便，能实现远距离传输。
光电式转速传感器的工作原理、分类及优点
作者: 发布时间:2009-11-26 来源: 关键字:光电式转速传感器
光电式转速传感器对转速的测量，主要是通过将光线的发射与被测物体的转动相关联，再以光敏元件对光线的进行感应来完成的。
光电式转速传感器从工作方式角度划分，分为透射式光电转速传感器和反射式光电转速传感器两种。
1、投射式光电转速传感器
投射式光电转速传感器设有读数盘和测量盘，两者之间存在间隔相同的缝隙。
投射式光电转速传感器在测量物体转速时，测量盘会随着被测物体转动，光线则随测量盘转动不断经过各条缝隙，并透过缝隙投射到光敏元件上。
投射式光电转速传感器的光敏元件在接收光线并感知其明暗变化后，即输出电流脉冲信号。
投射式光电转速传感器的脉冲信号，通过在一段时间内的计数和计算，就可以获得被测量对象的转速状态。
2、反射式光电转速传感器
反射式光电转速传感器是通过在被测量转轴上设定反射记号，而后获得光线反射信号来完成物体转速测量的。
反射式光电转速传感器的光源会对被测转轴发出光线，光线透过透镜和半透膜入射到被测转轴上，而当被测转轴转动时，反射记号对光线的反射率就会发生变化。
反射式光电转速传感器内装有光敏元件，当转轴转动反射率增大时，反射光线会通过透镜投射到光敏元件上，反射式光电转速传感器即可发出一个脉冲信号，而当反射光线随转轴转动到另一位置时，反射率变小光线变弱，光敏元件无法感应，即不会发出脉冲信号。
由于光电转速传感器是以光线的投射和接收来完成转速测量的一种转速表。
光电转速传感器的设计精密、应用方便，使用范围广泛。
光电转速传感器的优点很多，例如结构紧凑、运行稳定、不会对被测量轴形成额外负载等。
1、光电转速传感器为非接触式转速表
光电转速传感器采用光学原理制造，属于非接触式转速测量仪表，它的
测量距离一般可达200mm左右。
光电转速传感器的测量无需与被测量对
象接触，不会对被测量轴形成额外的负载，因此光电转速传感器的测量
误差更小，精度更高。
2、光电转速传感器的结构紧凑
光电转速传感器的结构紧凑，主要由投射光线部件、接收光线部件也就
是光敏元件和放大元件等组成，因此光电转速传感器的体积设计小巧、
内部结构精致，一般重量不会超过200g，非常便于使用者的携带、安装
和使用。
3、光电转速传感器的抗干扰性好
光电转速传感器多采用LED作为光线投射部件，极少会出现光线停顿的
情况，也不会存在灯泡烧毁等故障危险。
另外，光电转速传感器的光源
都是经过特殊方式调制的，有极强的抗干扰能力，不会受普通光线的干
扰。
4、光电转速传感器的测量能力好
光电转速传感器的可采用光纤封装，可于测量微小的物体，特别是微小
旋转体的测量，特别适用于高精密、小元件的机械设备测量。
光电转速
传感器的运行稳定，有良好的可靠性，测量的精度较高，能满足使用者
的测量要求。
1.电磁式柴油机转速传感器
电磁式柴油机转速传感器常用于测量柴油机转速、凸轮轴位置。
转速由传感器的信号频率计算而得。
转速传感器信号对电子柴油机管理系统是非常重要。
工作原理：传感器与铁磁体的触发轮正对着安装，他们之间有较小的空气间隙。
传感器由铁心、包围铁心的线圈和一个永久磁铁组成。
永久磁铁发出的磁场通过软铁心传到触发轮，磁场的强度受到触发轮与传感器间的磁隙影响。
当触发轮轮齿向传感器接近时，磁场强度变强；当触发轮轮齿远离传感器时，磁场强度变弱。
触发轮旋转时，将会产生一个交变磁场，从而使电磁线圈产生一个正弦感应电压。
交变电压的振幅随触发轮转速的提高而加大（几mV~100v)，我们至少zai 30r/min 时就能产生合适的信号电压（几mV~几百mV)。
2.霍尔效应传感器
霍尔效应传感器提供给ECU指定活塞的压缩上止点（TDC）位置信号。
霍尔效应传感器使用霍尔效应原理，触发轮随凸轮轴一起转动，触发轮在霍尔效应的集成电路和永久磁铁之间，永久磁铁产生垂直于霍尔元件的磁场。
在垂直磁场的方向提供电流，如果其中一个触发轮的齿通过传感器元件（半导体晶片），它改变
了垂直于霍尔元件的磁场强度，这将使电压下驱动的电子向垂直于电流的方向偏离，从而在与电流、磁场均垂直的方向产生豪伏（mV）级电压信号。
信号电压的幅值与触发轮的转速有关。
与传感器霍尔集成电路制成一体的计算电路对信号进行处理并以方波信号输出给ECU。
差动式霍尔效应传感器如差动传感器一样有两个霍尔元件。
这些元件相互弥补，获得的电压信号与测量点的磁场差异成正比。
这种形式的传感器需要双轨迹的孔盘或双轨迹的触发轮。
这种传感器常用于精度要求较高的场合，它的另一个优点是温度补偿特性较好。
