电感识别方法
电感元件的识别与检测详解
（4）带磁芯 心微调电感器
（3）色环电感器
（5）偏转线圈
看一看 电感器的外形
各种电感器
六、电感器的主要参数
（1）电感量及偏差 电感量是表示电感线圈电感数值大小的量。
通常电感线圈表面所标注的电感量为标称电感量， 线圈的实际电感量与名义电感量之间的误差为电感 线圈的偏差。
（2）品质因数
（2）文字符号法
文字符号法是利用文字和数字的有机结合将标称 电感量、允许误差等参数标注在电感器上的一种方法， 通常用在一些小功率的电感器。其单位一般为nH或 H，分别用n或R表示小数点的位置。
如：4R7表示电感量为4.7H。
练一练 电感器的识读与检测
1．电感器的标注方法及识读 （3）色标法
色标法是用不同颜色的色环或色点在电感器表面标出 电感量和误差等参数的方法。单位为H，
变压 器型 号命 名
序号，用数字表示 功率，用数字表示（单位用VA或W标志，但RB型除外） 主称，用字母表示
例如：DB-50-2为50VA电源变压器
2024/7/17
25
五、电感器标注方法
• 1、直标法 在采用直标法时，直接将电 感量标在电感器外壳上，并同时标允许偏 差。
65μH
电感量：65μH
2024/7/17
电感线圈
低频变压器
高频变压器 6
1、按外形:空心线圈与实心线圈。
2、按绕线结构分类： • 单层线圈：这种线圈
电感量小，通常用在 高频电路中，要求它 的骨架具有良好的高 频特性，介质损耗小。
•多层线圈： 多层线 圈可以增大电感量， 但线圈的分布电容也
随之增大。
8
2、按绕线结构分类：
❖峰房线圈：峰房线 圈在绕制时导线不断 以一定的偏转角在骨 架上偏转绕向，这样 可大大减小线圈的分 布电容。
电感的识别与检测方法
电感的识别与检测方法电感是一种重要的电子元件，广泛应用于各种电路中。
在实际应用中，正确识别和检测电感的参数是非常重要的，本文将介绍电感的识别与检测方法。
一、电感的识别方法1. 通过外观进行识别通常情况下，通过外观可以初步判断一个元件是否为电感。
一般来说，电感外形较小，有铁芯或不锈钢桶等结构，表面包覆绝缘层或漆包线。
而其他元件如电容、二极管等则没有这些特征。
2. 通过标记进行识别在现代工业生产中，大多数电子元器件都会在外壳上打上标记以便于辨认。
对于标准化的电感来说，它们通常会在外壳上标注着其参数信息，如品牌、型号、规格等。
因此，在购买或使用时可以根据这些信息来确定其类型和参数。
3. 通过测试进行识别如果以上两种方法无法确定一个元件是否为电感，则需要进行测试。
可以使用万用表或LCR表来测试元件的阻抗值和频率响应曲线等参数信息。
如果阻抗值随频率变化呈现出“L”形，则可以确认该元件为电感。
二、电感的检测方法1. 使用LCR表进行检测LCR表是一种专门用于测试电感、电容和电阻等元件参数的仪器。
使用时，将待测元件连接到LCR表上，设置相应的测试参数后进行测试。
通过测试结果可以确定该元件的参数信息，如电感值、品质因数等。
2. 使用示波器进行检测示波器是一种用于显示信号波形的仪器，也可以用于检测电感。
将待测元件连接到示波器上，再接入一个信号源产生一个频率为几十赫兹到几千赫兹的正弦波信号。
通过观察示波器显示出来的波形特征，可以确定该元件是否为电感，并且可以计算出其参数信息。
3. 使用磁场探头进行检测磁场探头是一种专门用于检测磁场强度和方向的仪器。
在使用时，将待测元件放置在探头附近，并设置相应的测试参数后进行测试。
通过测试结果可以确定该元件是否为电感，并且可以计算出其参数信息。
综上所述，通过外观、标记和测试等方法可以初步判断一个元件是否为电感，并且通过LCR表、示波器和磁场探头等仪器可以确定其参数信息。
在实际应用中，正确识别和检测电感的参数非常重要，可以避免因电感参数不匹配而引起的电路故障和性能下降等问题。

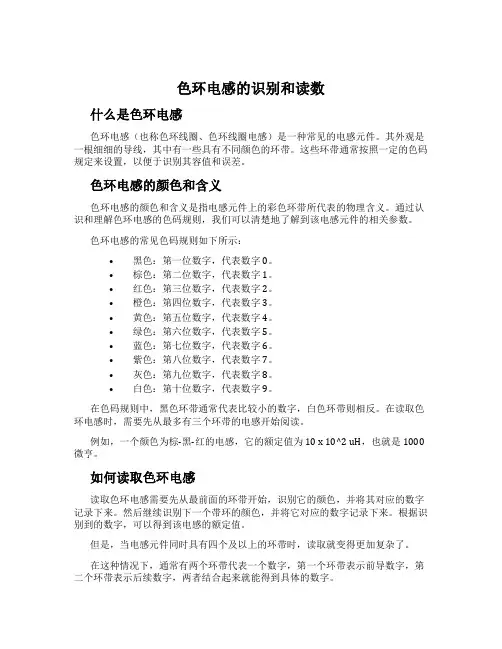

色环电感的识别和读数
色环电感的识别和读数什么是色环电感色环电感（也称色环线圈、色环线圈电感）是一种常见的电感元件。
其外观是一根细细的导线，其中有一些具有不同颜色的环带。
这些环带通常按照一定的色码规定来设置，以便于识别其容值和误差。
色环电感的颜色和含义色环电感的颜色和含义是指电感元件上的彩色环带所代表的物理含义。
通过认识和理解色环电感的色码规则，我们可以清楚地了解到该电感元件的相关参数。
色环电感的常见色码规则如下所示：•黑色：第一位数字，代表数字 0。
•棕色：第二位数字，代表数字 1。
•红色：第三位数字，代表数字 2。
•橙色：第四位数字，代表数字 3。
•黄色：第五位数字，代表数字 4。
•绿色：第六位数字，代表数字 5。
•蓝色：第七位数字，代表数字 6。
•紫色：第八位数字，代表数字 7。
•灰色：第九位数字，代表数字 8。
•白色：第十位数字，代表数字 9。
在色码规则中，黑色环带通常代表比较小的数字，白色环带则相反。
在读取色环电感时，需要先从最多有三个环带的电感开始阅读。
例如，一个颜色为棕-黑-红的电感，它的额定值为 10 x 10^2 uH，也就是 1000 微亨。
如何读取色环电感读取色环电感需要先从最前面的环带开始，识别它的颜色，并将其对应的数字记录下来。
然后继续识别下一个带环的颜色，并将它对应的数字记录下来。
根据识别到的数字，可以得到该电感的额定值。
但是，当电感元件同时具有四个及以上的环带时，读取就变得更加复杂了。
在这种情况下，通常有两个环带代表一个数字，第一个环带表示前导数字，第二个环带表示后续数字，两者结合起来就能得到具体的数字。
例如，一个颜色为棕-黑-黑-红-棕的电感，它的额定值为 12 x 10^1 uH，也就是120 微亨。
误差和容差对于色环电感，还有两个非常重要的指标：误差和容差。
误差通常指电感元件的实际值和额定值之间的偏差，容差则是指电感元件的实际值可以偏离额定值的范围。
误差可以用百分比表示，例如，如果一个色环电感的额定值为 100 微亨，但实际上它的实际值为 102 微亨，那么它的误差就是 2%。
电感器识别与检测
电感器检测技术
电感器检测的基本原理
电感器检测技术 是通过测量电感 器的电感量、品 质因数、分布电 容等参数，以评 估其性能和状态 的一种技术。
电感器检测的基本 原理基于电磁感应 定律，通过测量电 感器在交流或直流 激励下的响应，可 以推导出其电感量、 品质因数等参数。
在电感器检测中， 常用的方法有阻抗 分析法、Q值测量 法、电感器电桥法 等，这些方法各有 优缺点，应根据实 际情况选择合适的 检测方法。
电感器在电磁炉中的应用
电磁炉工作原理：利用电感器产生 高频磁场，使铁质锅体在磁场内产 生涡流，从而产生热量
电感器在电磁炉中的选型要求：电感 量、匝数、线径等参数需根据实际需 求进行选择，以保证电磁炉的正常工 作
添加标题
添加标题
添加标题
添加标题
电感器在电磁炉中的作用：产生高 频磁场，控制电流的通断，实现加 热和保温功能
电感器在电磁炉中的检测方法：通 过测量电感量、电阻值等参数，判 断电感器是否正常工作
电感器选用与常 见问题处理
电感器的选用原则与技巧
根据电路需求选择合适的电感器类型和规格 考虑电感器的额定电流和电压，确保安全使用 考虑电感器的品质因数和分布电容等参数，以满足电路性能要求 考虑电感器的封装和尺寸，以确保其适应电路板布局和生产工艺要求
处理方法：检查线圈松动或磁芯磁饱和，调整线圈间距或更换磁芯材料
常见问题：漏磁严重 处理方法：增加屏蔽罩或改变线圈绕制方式，减小漏磁 处理方法：增加屏蔽罩或改变线圈绕制方式，减小漏磁
电感器的维修与保养
定期检查电感器的外观，确保 无破损或变形
检查电感器的绝缘性能，确保 无老化或破损
定期清理电感器表面灰尘和污 垢，保持清洁
工作原理：电感器的工作原理是基于楞次定律，即感应电流产生的磁场总是阻碍原磁场的变化。当电感器中的电流发生变化 时，它会产生一个反向的电动势，以阻碍电流的变化。这个反向电动势会产生一个磁场，该磁场会抵消原磁场的变化，从而 保持电感器中的电流稳定。
电阻、电容、电感和变压器的识别与检测
电感的电感量与品质因数
电感量：表示电感元件储存磁场的能力，单位是亨 利（H）
品质因数：表示电感元件的效率，是电感元件在特 定频率下的无功功率与有功功率之比
电感的检测方法
外观检查：观察电感的外观，是否有损坏或异常情况。 电阻测量：使用万用表测量电感的电阻值，以判断其是否正常。 感量测试：使用专门的电感测试仪测量电感的感量、品质因数等参数。 匝间短路测试：检查电感的匝间是否短路，以确保电感正常工作。
电阻的阻值与精度
标称阻值：电阻上标注的数值，用于表示电阻的阻值 允许误差：实际阻值与标称阻值的偏差范围 精度等级：表示电阻阻值精度的等级，常见的有±5%、±10%、±20%等 温度系数：电阻值随温度变化的程度，是评估电阻性能的重要指标
电阻的检测方法
直接测量法：使用万用表直接测量电阻阻值
间接测量法：通过测量电路中电流和电压，利用欧姆定律计算电阻阻值
电容的容量与耐压
容量：表示电容器 储存电荷的能力， 通常以法拉（F）为 单位
耐压：表示电容器 能够承受的最大电 压，是电容器安全 运行的重要参数
容量与耐压的标识方 法：在电容器上通常 会标有容量和耐压值 ，这些数值对于选择 合适的电容器非常重 要
检测方法：通过使用万 用表等工具，可以测量 电容器的容量和耐压， 以确保其正常工作
漏电流过大：电容器的漏电流 超过允许值
绝缘电阻低：电容器绝缘性能 下降，导致电阻值降低
损耗过大：电容器在电路中有 较大的能量损耗
电感的识别与检 测
电感的标识与单位
标识：电感器通常用字母L表示，后面跟着数字或字母表示序号或种类。 单位：电感的国际单位是亨利（Henry），常用的单位还有毫亨（mH）和微亨（uH）。
电感的常见问题
电子行业电子元器件的识别方法
电子行业电子元器件的识别方法引言在电子行业中，电子元器件是构建电子设备和电路系统的基本组成部分。
识别电子元器件的类型和规格对于电子行业从业者来说是至关重要的。
本文将介绍一些常见的电子元器件的识别方法，帮助读者更好地理解和应用。
1. 电子元器件的分类电子元器件可以分为两大类：被动元器件和主动元器件。
1.1 被动元器件被动元器件是指不具备放大信号功能的元器件，它们主要用于连接、支持和保护电路。
常见的被动元器件有电阻、电容、电感、电位器等。
识别被动元器件的方法如下：色条纹的环形组件表示。
读取颜色条纹，并使用电阻色码表将颜色对应到特定的阻值。
•电容的识别方法：电容通常由一个带有数值和单位的标记表示，例如10uF。
其中，u表示微法，F表示法拉。
也有一些电容上有颜色条纹，读取颜色条纹，并使用电容色码表将颜色对应到特定的电容值。
值和单位的标记表示，例如100mH。
其中，m 表示毫亨，H表示亨利。
•电位器的识别方法：电位器通常具有一个带有数值和单位的标记，例如10kΩ。
其中，k 表示千欧姆，Ω表示欧姆。
有些电位器还具有一个旋钮，通过旋转旋钮可以调节电位器的阻值。
1.2 主动元器件主动元器件是指具有放大信号功能的元器件，它们可以通过输入能量来产生输出信号。
常见的主动元器件有二极管、三极管、集成电路等。
识别主动元器件的方法如下：•二极管的识别方法：二极管通常具有一个带有标识的黑色矩形组件。
标识通常包含二极管的型号和制造商信息。
•三极管的识别方法：三极管通常具有一个带有标识的黑色矩形组件。
标识通常包含三极管的型号和制造商信息。
•集成电路的识别方法：集成电路通常具有一个带有标识的黑色矩形组件。
标识通常包含集成电路的型号和制造商信息。
2. 电子元器件的规格识别除了识别电子元器件的类型外，了解电子元器件的规格也非常重要。
以下是一些常见的电子元器件规格的识别方法：阻值和功率两个参数表示。
阻值是电阻的阻抗大小，单位为欧姆（Ω）。
电感的参数和识别
电感的参数和识别除固定电感器和部分阻流线圈为通用元件(只要规格相同，各种电子整机上均可使用)外，其余的均为电视机、收音机等专用元件。
专用元件一般都是一个型号对应一种机型(代用除外)，购买及使用时应以元件型号为主要依据，具体参数大都不需考虑，若需了解，可查相应产品手册或有关资料，这里不可能一一示例。
下面谈谈新晨阳电容电感的固定电感器及阻流圈的主要参数及识别。
一．电感量L电感量L也称作自感系数，是表示电感元件自感应能力的一种物理量。
当通过一个线圈的磁通(即通过某一面积的磁力线数)发生变化时，线圈中便会产生电势，这是电磁感应现象。
所产生的电势称感应电势，电势大小正比于磁通变化的速度和线圈匝数。
当线圈中通过变化的电流时，线圈产生的磁通也要变化，磁通掠过线圈，线圈两端便产生感应电势，这便是自感应现象。
自感电势的方向总是阻止电流变化的，犹如线圈具有惯性，这种电磁惯性的大小就用电感量L来表示。
L的大小与线圈匝数、尺寸和导磁材料均有关，采用硅钢片或铁氧体作线圈铁芯，可以较小的匝数得到较大的电感量。
L的基本单位为H(亨)，实际用得较多的单位为mH(毫亨)和IxH(微亨)，三者的换算关系如下：1H=103mH=106 μH。
二．感抗XL感抗XL在电感元件参数表上一般查不到，但它与电感量、电感元件的分类品质因数Q 等参数密切相关，在分析电路中也经常需要用到，故这里专门作些介绍。
前已述及，由于电感线圈的自感电势总是阻止线圈中电流变化，故线圈对交流电有阻力作用，阻力大小就用感抗XL来表示。
XL与线圈电感量L和交流电频率f成正比，计算公式为：XL(Ω)=2лf(Hz)L(H)。
不难看出，线圈通过低频电流时XL小。
通过直流电时XL为零，仅线圈的直流电阻起阻力作用，因电阻：—般很小，所以近似短路。
通过高频电流时XL大，若L也大，则近似开路。
线圈的此种特性正好与电容相反，所以利用电感元件和电容器就可以组成各种高频、中频和低频滤波器，以及调谐回路、选频回路和阻流圈电路等等。
电感的识别与检测
3 电感的检测 准确测量电感线圈的电感量L和品质因数Q，可 以使用万能电桥或Q表。采用具有电感挡的数字 万用表来检测电感很方便。电感是否开路或局部 短路，以及电感量的相对大小可以用万用表作出 粗略检测和判断。 3.3.1 电感的检测 1. 外观检查 检测电感时先进行外观检查，看线圈有无松散， 引脚有无折断，线圈是否烧毁或外壳是否烧焦等 现象。若有上述现象，则表明电感已损坏。
3. 扼流圈
扼流圈常有低频扼流圈和高频扼流圈两大类。 （1）低频扼流圈 低频扼流圈又称滤波线圈，一般由铁芯和绕组等构成。
（2）高频扼流圈 高频扼流圈用在高频电路中，主要起阻碍高频信号的通过。
4.可变电感线圈
可变电感线圈通过调节磁芯在线圈内的位置来改变电感量。
5.印刷电感器
印刷电感器又称微带线，常用在高频电子设备中，它是由印制电路 板上一段特殊形状的铜箔构成。
1.2 变压器的外形及特点 1.变压器的分类
变压器按工作频率可分为低频变压器、中频变压器和高频变压器。 变压器按磁芯材料不同，可分为高频、低频和整体磁芯三种。几种常见 的硅钢片形状如图
2.低频变压器 低频变压器用来传输信号电压和信号功率， 还可实现电路之间的阻抗匹配，对直流电 具有隔离作用。低频变压器又可分为音频 变压器和电源变压器两种音频变压器又 分为级间耦合变压器、输入变压器和输出 变压器，外形均于电源变压器相似。
3.2 变压器的检测
1.气味判断法 在严重短路性损坏变压器的情况下，变压器会冒烟，并会放出高温烧绝缘漆、 绝缘纸等的气味。因此，只要能闻到绝缘漆烧焦的闻到，就表明变压器正在 烧毁或已烧毁。 2.外观观察法 用眼睛或借助放大镜，仔细查看变压器的外观，看其是否引脚断路、接触不 良；包装是否损坏，骨架是否良好；铁芯是否松动等。往往较为明显的故障， 用观察法就可判断出来。 3.压器绝缘性能的检测 变压器绝缘性能检测可用指针式万用表的R×10K挡作简易测量。分别测量 变压器铁芯与初级、初级与各次级、铁芯与各次级、静电屏蔽层与初次级、 次级各绕组间的电阻值，万用表的指针应指在无穷大处不动或阻值应大于 100MΩ，否则，说明变压器绝缘性能不良。
色环电感的识别
色环电感的识别（色环电感如何读值）色环电感的标注方法基本与色环电阻是一致的，只是从外观上面看上去，色环电感比色环电阻看上去会更加粗一些。
具体请对照下面的表格和表格下面的三个例子。
*例如e.g. ：标称电感量及偏差为22uH,±5%的电感器其色码为：红+红+黑+金；If nominal inductance & tolerance is22uH,±5%, respectivelyred+red+black+gold should be marked;标称电感量及偏差为1.0uH,±10%的电感器其色码为：棕+黑+金+银；If nominal inductance & tolerance is 1.0uH,±10%, respectivelybrown+black+gold+silver should be marked;标称电感量及偏差为0.22uH,±20%的电感器其色码为：红+红+银+黑。
If nominal inductance & tolerance is 0.22uH,±20%, respectivelyred+red+silver+black should be marked.备注：LGA0204 由于体长较小，只标注前三条代表标称电感量的色码。
NOTE: Only the first three color zones are marked on the body of LGA0204，due to the small body size.常用电感参数【热门话题】发表时间：2008年11月27日电感参数1 电感量L及精度电感量L表示线圈本身固有特性，与电流大小无关。
除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。
线圈电感量的大小，主要决定于线圈的直径、匝数及有无铁芯等。
电感的识别方法
电感的识别方法电感作为一个基本的电子元件，具有很重要的作用。
在电路设计和研究过程中，电感通常被用来滤波，调整电路的频率响应和阻抗特性。
因此在生产、维护和使用电子设备时需要对电感进行识别。
本文将探讨电感的识别方法。
1.通过外观识别电感首先，可以通过观察元件的外观来识别它是否为电感。
一般来说，电感通常是一个圆柱形或螺旋形的元件，外表通常带有颜色和标记。
在选择电感时，需要关注元器件的名称、标准值和封装类型，这些将有助于区分不同种类的电感。
2.使用万用表测量电感除了通过外观识别电感，还可以使用万用表来测量电感。
用万用表测量电感时，需要将电感与万用表的测试端子连接。
在万用表上选择电感测试模式，然后记录电感读数。
不同的电感有不同的标准值和电感系数，通过比较读数和标准值，就可以判断电感是否正常工作。
3.通过一个简单的测试电路，识别电感在电路设计和研究过程中，可以通过简单的测试电路来确定电感。
首先，选择一个合适的电感测试电路，然后将电感与电路中的信号源、负载和滤波电容器连接起来。
通过测试电路，可以确定电感的阻抗、频率响应和工作状态。
4.使用专业的电感测试设备除了以上的方法，还可以使用专业的电感测试设备来识别电感。
专业的测试设备可以提供更精确和详细的测试参数和读数，可以检测电感的一些特殊参数，如磁芯和线圈的特性。
通过专业测试设备，可以确定电感的工作状态、质量和寿命，并提供更详细的测试报告和数据。
总结：综上所述，电感的识别方法多种多样，可以从外观、万用表测试、测试电路和专业测试设备等多个方面进行识别。
在实际应用中，需要根据实际情况和要求，选择合适的识别方法。
良好的电感设计和选择将有助于提高电子设备的性能和可靠性。
电感的识别方法
电感的识别方法电感是一种常见的电子元器件，它的主要作用是存储和传输能量。
在电子电路中，电感经常用于滤波、耦合、稳压等方面的应用。
在工程实践中，识别电感的参数和特性是非常重要的。
本文将介绍几种常见的电感识别方法。
一、外观识别我们可以通过观察电感的外观来初步判断其类型。
常见的电感类型有线圈式电感、铁芯电感和磁珠电感等。
线圈式电感通常是由导线绕成线圈形状，外观呈圆柱状；铁芯电感在线圈的中心插入一个铁芯，外观呈螺旋状；磁珠电感则是一种小型的电感元件，外观呈珠状。
二、标识识别电感上通常会有一些标识，可以通过这些标识来识别电感的参数。
常见的标识有电感值、容差、工作频率等。
电感值通常用单位“H”来表示，容差则表示电感值的允许误差范围。
工作频率是指电感所适用的频率范围。
通过标识识别，我们可以初步了解电感的基本参数。
三、电感测量除了外观和标识识别之外，我们还可以通过一些测量方法来准确地识别电感的参数。
常用的电感测量方法有交流电桥法、LC振荡法和瞬态法等。
1. 交流电桥法交流电桥法是一种常用的电感测量方法。
它利用电桥平衡原理，通过改变电桥的参数来测量电感。
通过调节电桥的平衡，我们可以得到电感的准确值。
2. LC振荡法LC振荡法是一种简单而实用的电感测量方法。
它利用了LC谐振电路的特性，通过调节电容和电感的数值，使得LC谐振电路的频率达到最大值。
通过测量谐振频率，可以得到电感的准确值。
3. 瞬态法瞬态法是一种利用电感的响应特性来测量电感的方法。
当电感所接入的电路发生突变时，电感会产生相应的电压变化。
通过测量这个电压变化，可以得到电感的准确值。
四、电感特性分析除了识别电感的参数之外，我们还可以通过一些特性分析来了解电感的工作情况。
常见的电感特性包括自感、耦合系数和饱和电流等。
1. 自感自感是指电感自身产生的感应电势。
自感的大小与电感的线圈数目、线圈形状和线圈之间的互相影响有关。
通过测量自感，可以评估电感的质量和性能。
2. 耦合系数耦合系数是指两个电感之间的能量传输程度。
贴片电感值识别方法
贴片电感值识别方法贴片电感是一种常见的电子元件，广泛应用于电子产品中。
在电子电路中，贴片电感的值是一个重要的参数，它对电路的性能有着重要的影响。
因此，准确识别贴片电感的值是电子工程师和电子爱好者必备的技能之一。
贴片电感的值通常以标称值来表示，标称值是贴片电感的额定值。
然而，由于制造工艺的限制，实际的贴片电感的值会存在一定的偏差。
因此，准确识别贴片电感的值，不仅需要了解标称值，还需要了解实际值与标称值之间的偏差范围。
一种常见的贴片电感值识别方法是通过贴片电感的颜色代码来确定其值。
贴片电感通常有一个带有不同颜色的环形标记，这些颜色代表着不同的数值。
通过识别这些颜色，就可以确定贴片电感的值。
具体的识别方法如下：1. 首先，观察贴片电感的颜色代码。
贴片电感的颜色代码通常由环形标记组成，每个环形标记都有一个特定的颜色。
这些颜色可能包括黑色、棕色、红色、橙色、黄色、绿色、蓝色、紫色、灰色、白色等。
2. 掌握贴片电感颜色代码的对应数值。
每种颜色都代表一个数字，通过记住这些对应关系，就可以根据贴片电感的颜色代码确定其数值。
例如，棕色代表1，红色代表2，橙色代表3，黄色代表4，绿色代表5，蓝色代表6，紫色代表7，灰色代表8，白色代表9，黑色代表0。
3. 识别贴片电感的颜色代码。
通过观察贴片电感的颜色代码，可以确定每个环形标记对应的数字。
将这些数字按照相应的顺序排列，就可以得到贴片电感的数值。
需要注意的是，贴片电感的数值通常是一个带有单位的值。
常见的单位有亨利（H）、毫亨（mH）和微亨（μH）。
在识别贴片电感的数值时，需要根据具体的情况确定所使用的单位。
贴片电感值识别方法可以帮助电子工程师和电子爱好者准确识别贴片电感的数值，以确保电路设计和调试的准确性。
同时，了解贴片电感的数值也有助于选择合适的贴片电感，以满足电路设计的要求。
除了通过颜色代码识别贴片电感的数值外，还可以通过使用专用的电子元件识别仪器来准确测量贴片电感的数值。
电感的参数和识别
电感的参数和识别电感是一种重要的电子元件，广泛应用于电路中。
它是利用线圈中的电流产生的磁场，来储存和释放能量的一种装置。
电感的参数和识别对于电路设计和故障排除非常重要。
本文将详细介绍电感的参数和识别方法。
一、电感的参数1. 电感值（Inductance）：电感值是描述电感器件储存磁场能量的能力的参数，单位为亨利（H）。
电感值越大，电感器件储存的能量越多。
2. 电感系数（Inductance coefficient）：电感系数是指在特定条件下，电感值随着线圈中的磁场变化率的比例系数。
电感系数越大，磁场变化率对电感值的影响越大。
3. 电感线圈的直流电阻（DC resistance）：电感线圈中存在一定的电阻，电阻越小，线圈的损耗越小。
4. 电感线圈的交流电阻（AC resistance）：电感线圈中的交流电阻受到频率的影响，频率越高，交流电阻越大。
5. 电感线圈的负载功率因数（Power factor）：电感线圈的负载功率因数是指电感线圈的视在功率与有功功率之比，用于描述电感线圈对电路的影响。
6. 频率响应（Frequency response）：电感器件对频率的响应特性，即电感值随频率变化的规律。
一般情况下，电感值随频率增加而减小。
7. 电感线圈的最大电流（Maximum current）：电感线圈能够承受的最大电流值，超过该值会导致电感线圈损坏。
二、电感的识别方法为了正确使用和识别电感器件，以下是几种常用的电感识别方法：1.标识识别法：电感器件通常会在外壳上印刷有相关的标识信息，如电感值、电流容量等。
通过查看标识信息可以了解电感器件的参数。
2.测试仪器识别法：可以使用万用表、LCR表等测试仪器对电感进行测量，获取电感值、电阻等参数信息。
3.外观特征识别法：根据电感器件的外观特征来进行识别。
不同类型的电感器件外观形状、尺寸、连接方式等有所不同，可以根据这些特征进行初步判断。
4.磁性识别法：电感器件由于具有磁性，可以使用磁铁靠近电感器件来判断其磁性。
电感的识别与检测方法
电感的识别与检测方法电感是电子电路中常见的元件之一，其主要作用是存储和传输电能。
为了保证电路正常工作，需要对电感进行识别和检测。
本文将介绍电感的识别和检测方法。
一、电感的识别方法1. 颜色识别法电感的外壳通常是有色的，不同颜色的外壳代表着不同的电感值。
例如，棕色、红色和橙色的电感外壳分别代表1、2和3个0的电感值，而黄色、绿色和蓝色的电感外壳分别代表4、5和6个0的电感值。
因此，可以根据电感外壳的颜色来初步判断其电感值。
2. 电感值测量法如果需要更加精确地识别电感的电感值，可以使用万用表等测试仪器来进行测量。
将测试仪的电极分别接触到电感的两端，然后读取测试仪的显示值即可得到电感的电感值。
二、电感的检测方法1. 直流电阻测量法直流电阻测量法是一种简单而实用的电感检测方法。
将万用表调至电阻档位，并将测试仪的电极分别接触到电感的两端。
然后，记录下测试仪的显示值，并将测试仪的电极交换位置后再次测量。
如果两次测量的显示值相同，则说明电感正常；如果两次测量的显示值不同，则说明电感存在问题。
2. 交流电压测量法交流电压测量法是一种常用的电感检测方法。
将交流电源连接到电感的两端，然后使用示波器等测试仪器来测量电感的电压波形。
如果电感正常，其电压波形应该是正弦波；如果电感存在问题，则电压波形会发生变形。
3. 频率响应测量法频率响应测量法是一种高精度的电感检测方法。
该方法需要使用信号发生器和频谱分析仪等测试仪器。
将信号发生器连接到电感的两端，并逐渐改变信号的频率，然后使用频谱分析仪来分析电感的频率响应。
如果电感正常，其频率响应应该是平坦的；如果电感存在问题，则频率响应会出现不规则的变化。
电感的识别和检测是电子电路中非常重要的一部分。
通过合适的识别和检测方法，可以保证电路中的电感正常工作，从而提高电路的稳定性和可靠性。
电感器的识别与检测
电感器的识别与检测电感器(Inductor)是能够把电能转化为磁能而存储起来的元件。
电感器的结构类似于变压器，但只有一个绕组。
电感器具有一定的电感，它只阻止电流的变化。
如果电感器在没有电流通过的状态下，电路接通时它将试图阻止电流流过它；如果电感器在有电流通过的状态下，电路断开时它将试图维持电流不变。
电感器又称扼流器、电抗器、动态电抗器。
3、电感概念电感是闭合回路的一种属性，即当通过闭合回路的电流改变时，会出现电动势来抵抗电流的改变。
这种电感称为自感（self-inductance），是闭合回路自己本身的属性。
假设一个闭合回路的电流改变，由于感应作用而产生电动势于另外一个闭合回路，这种电感称为互感（mutual inductance）。
自感当线圈中有电流通过时候，线圈的周围就会产生磁场。
当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（感生电动势）（电动势用以表示有源元件理想电源的端电压），这就是自感。
互感两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。
互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度，利用此原理制成的元件叫做互感器。
2、基本介绍电感器用绝缘导线绕制的各种线圈称为电感。
用导线绕成一匝或多匝以产生一定自感量的电子元件，常称电感线圈或简称线圈。
为了增加电感量、提高Q值并缩小体积，常在线圈中插入磁芯。
在高频电子设备中，印制电路板上一段特殊形状的铜皮也可以构成一个电感器，通常把这种电感器称为印制电感或微带线。
在电子设备中，经常可以看到有许多磁环与连接电缆构成一个电感器（电缆中的导线在磁环上绕几圈作为电感线圈），它是电子电路中常用的抗干扰元件，对于高频噪声有很好的屏蔽作用，故被称为吸收磁环，由于通常使用铁氧体材料制成，所以又称铁氧体磁环（简称磁环）。
最原始的电感器是1831年英国M.法拉第用以发现电磁感应现象的铁芯线圈。
贴片电感识别方法
贴片电感又称为功率电感、大电流电感和表面贴装高功率电感。
具有小型化，高品质，高能量储存和低电阻等特性。
一般电子线路中的电感是空心线圈，或带有磁芯的线圈，只能通过较小的电流，承受较低的电压;而功率电感也有空心线圈的，也有带磁芯的，主要特点是用粗导线绕制，可承受数十安，数百，数千，甚至于数万安。
那么，贴片电感原理作用及识别方法有哪些？下面Ameya360为您详细介绍！一.贴片电感原理介绍：电感是闭合回路的一种属性，即当通过闭合回路的电流改变时，会出现电动势来抵抗电流的改变。
这种电感称为自感，是闭合回路自己本身的属性。
假设一个闭合回路的电流改变，由于感应作用而产生电动势于另外一个闭合回路，这种电感称为互感。
两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。
互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度，利用此原理制成的元件叫做互感器。
二.贴片电感的作用1.贴片电感是用绝缘导线绕制而成的电磁感应元件。
属于常用的电感元件。
贴片电感的作用:通直流阻交流这是简单的说法，对交流信号进行隔离,滤波或与电容器,电阻器等组成谐振电路.调谐与选频电感的作用：电感线圈与电容器并联可组成LC调谐电路。
贴片电感在电路中的任何电流，会产生磁场，磁场的磁通量又作用于电路上。
2.当贴片电感通过的电流变化时，贴片电感中产生的直流电压势将阻止电流的变化。
当通过电感线圈的电流增大时，电感线圈产生的自感电动势与电当通过电感线圈的电流减小时，自感电动势与电流方向相同，阻止电流的减小，同时释放出存储的能量，以补偿电流的减小。
流方向相反，阻止电流的增加，同时将一部分电能转化成磁场能存储于电感之中；因此经电感滤波后，不但负载电流及电压的脉动减小，波形变得平滑，而且整流二极管的导通角增大。
3.贴片电感和电流是把电能转化了而储存起来了，然后还能释放出来的，这就是为什么电容会放电的原因。
而电阻是把电能消耗掉了，转化成了热能，而不能再释放出来。
电感辨识电机位置的方法
电感辨识电机位置的方法1. 电感辨识电机位置的方法之一是采用模型识别法。
该方法通过建立电机的数学模型，利用输入电流和磁场观测值进行辨识，通过计算电感的变化来确定电机的位置。
2. 另一种电感辨识电机位置的方法是采用自适应神经网络控制方法。
该方法通过训练神经网络，使其能够根据电机的输入和输出数据进行学习，并实时调整电感值来辨识电机的位置。
3. 电感观测估计法是一种常用的电机位置辨识方法。
通过对电机绕组的电流和电压进行观测和估计，通过测量电感的变化来反推电机的转子位置。
4. 基于模型预测控制的电感辨识方法是利用电机的动态模型进行预测，通过实时观测电机的电流和位置信息，结合模型预测辨识电机的电感值，从而实现位置的精准辨识。
5. 传感器融合方法是一种辨识电机位置的有效方式。
通过融合多种传感器的数据，如位置传感器、速度传感器和电流传感器等，可以综合分析数据，从而更准确地辨识电机位置。
6. 基于模型的滑模观测器是一种电感辨识位置的方法。
该方法结合电机的动态模型和滑模观测器，通过监测电机的输出响应和电流波形来实现电机位置的准确辨识。
7. 基于灵敏度分析的电感辨识方法利用电机系统的敏感性分析，通过改变电机参数并观察输出响应，来反推电机位置信息，从而实现精准的电感辨识。
8. 自适应辨识算法是一种实时调整的辨识方法，通过不断优化辨识算法中的参数，使其能够适应电机工作状态的变化，从而提高电感辨识的精度。
9. 基于滤波器的电感辨识方法利用滤波器对电机输入和输出信号进行处理，剔除噪声干扰，从而得到准确的电感值，实现电机位置的辨识。
10. 遗传算法优化方法是一种通过模拟生物进化过程来优化电感辨识算法的方法，通过多代算法迭代，使算法能够不断进化提高电感辨识的精度。
11. 粒子群算法是一种模拟鸟群觅食行为的算法，通过不断搜索最优解来优化电感辨识算法，从而提高电机位置辨识的准确性。
12. 极小二乘法是一种常用的电感辨识方法，通过最小化电机模型的误差，从而得到最优的电感值，实现电机位置的准确辨识。
电感标识方法
电感标识方法
电感是一种元件，它用于储存电磁能并且是电子电路中重要的组成部分。
标识电感的方法是为了帮助人们正确识别和选择不同类型的电感。
以
下是几种常见的电感标识方法：
1.编码法。
编码法是一种将不同参数的电感编码成数字或字母的方法。
常见的编
码包括色环编码和数字编码。
色环编码是用不同颜色的环来表示电感的参数，例如黑色、棕色、红色、橙色、黄色、绿色、蓝色、紫色、灰色和白
色分别代表数字0到9、数字编码通常是用数字或字母表示电感的参数，
例如470表示470微亨的电感值。
3.颜色编码法。
颜色编码法是一种将电感的参数表示为不同颜色的条纹的方法。
例如，黑色条纹表示数字0，棕色条纹代表数字1，红色条纹代表数字2，橙色
条纹代表数字3，黄色条纹代表数字4，绿色条纹代表数字5，蓝色条纹
代表数字6，紫色条纹代表数字7，灰色条纹代表数字8，白色条纹代表
数字9。
4.图形符号法。
图形符号法是一种用不同图形符号来代表电感的参数的方法。
例如，
线圈的圈数、线径、长度和形状等可以用图形符号来表示。
总的来说，电感标识方法是很多的，根据不同的情况可以采用不同的
标识方法。
电感标识的主要目的是为了帮助人们正确识别不同类型的电感，从而在电路设计或维修时使用合适的元件。
