第七章照明电气施工图设计

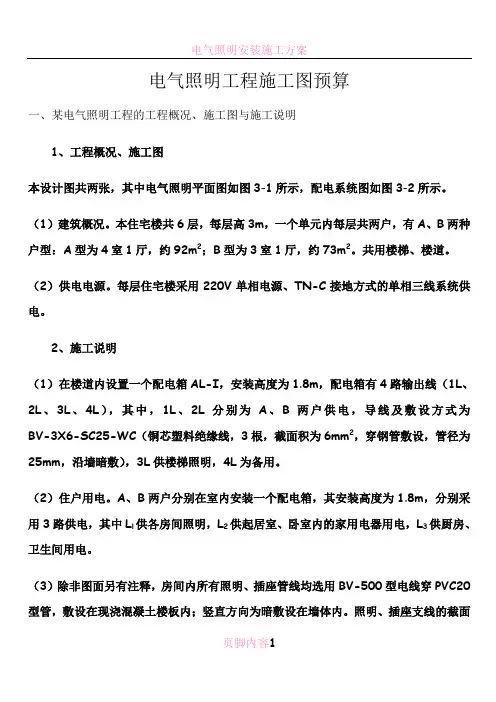

电气照明工程施工图预算实例
电气照明工程施工图预算一、某电气照明工程的工程概况、施工图与施工说明1、工程概况、施工图本设计图共两张，其中电气照明平面图如图3-1所示，配电系统图如图3-2所示。
（1）建筑概况。
本住宅楼共6层，每层高3m，一个单元内每层共两户，有A、B两种户型：A型为4室1厅，约92m2；B型为3室1厅，约73m2。
共用楼梯、楼道。
（2）供电电源。
每层住宅楼采用220V单相电源、TN-C接地方式的单相三线系统供电。
2、施工说明（1）在楼道内设置一个配电箱AL-I，安装高度为1.8m，配电箱有4路输出线（1L、2L、3L、4L），其中，1L、2L分别为A、B两户供电，导线及敷设方式为BV-3X6-SC25-WC（铜芯塑料绝缘线，3根，截面积为6mm2，穿钢管敷设，管径为25mm，沿墙暗敷），3L供楼梯照明，4L为备用。
（2）住户用电。
A、B两户分别在室内安装一个配电箱，其安装高度为1.8m，分别采用3路供电，其中L l供各房间照明，L2供起居室、卧室内的家用电器用电，L3供厨房、卫生间用电。
（3）除非图面另有注释，房间内所有照明、插座管线均选用BV-500型电线穿PVC20型管，敷设在现浇混凝土楼板内；竖直方向为暗敷设在墙体内。
照明、插座支线的截面积一律为2.5mm2，每一回路单独穿一根管，穿管管径为20mm。
（4）除非图面另有注释，所有开关距地1.4m安装，插座距地0.4m安装。
（5）所有电气施工图纸中表示的预留套管和预留洞口均由电气施工人员进行预留，施工时与土建密切配合。
图3-2某住宅楼供电系统图电气照明安装施工方案图3-1某住宅楼电气照明平面图页脚内容3二、施工图预算的编制依据及说明1、施工图预算的编制依据①工程施工图（平面图和系统图）和相关资料说明。
②2004年江苏省颁发的《全国统一安装工程预算定额江苏省单位估价表》③国家和工程所在地区有关工程造价的文件。
2、施工图预算的编制要求本例的工程类别为一类工程，施工地点为南京市区。
电气工程施工图图例详解
一、常用文字符号：电箱符号线路敷设符号常用电气元件文字符号表二、电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆4*150是4芯150平方毫米E70是接地用线为70平方毫米。
你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层三、常用电缆规格型号1、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV -铜芯聚氯乙烯绝缘电缆（电线）BLV-铝芯聚氯乙烯绝缘电缆（电线）BVR-铜芯聚氯乙烯绝缘电缆（电线）BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）2、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。

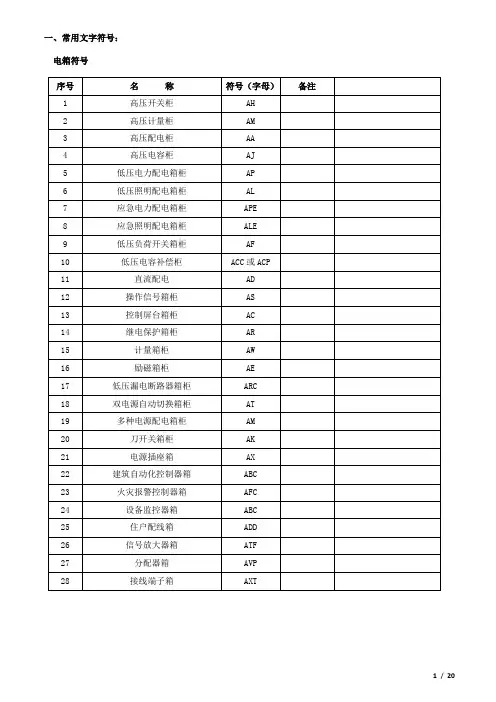

电气工程施工图图例详解
一、常用文字符号：电箱符号序号名称符号（字母）备注1高压开关柜AH2高压计量柜AM3高压配电柜AA4高压电容柜AJ5低压电力配电箱柜AP6低压照明配电箱柜AL7应急电力配电箱柜APE8应急照明配电箱柜ALE9低压负荷开关箱柜AF10低压电容补偿柜ACC或 ACP11直流配电AD12操作信号箱柜AS13控制屏台箱柜AC14继电保护箱柜AR15计量箱柜AW16励磁箱柜AE17低压漏电断路器箱柜ARC18双电源自动切换箱柜AT19多种电源配电箱柜AM20刀开关箱柜AK21电源插座箱AX22建筑自动化控制器箱ABC23火灾报警控制器箱AFC24设备监控器箱ABC25住户配线箱ADD26信号放大器箱ATF27分配器箱AVP28接线端子箱AXT线路敷设符号序号名称符号（字母）备注一、电线穿线管一般有：1PVC管：PC202焊接钢管：SC203扣压式镀锌薄壁电线管：KBG204紧定式镀锌薄壁电线管：JDG20二、电气设计施工图中常用线路敷设方式：序名称符号名称符号号1沿钢线槽敷设SR沿屋架或跨屋架敷设BE 2沿柱或跨柱敷设CLE沿墙面敷设WE3沿天棚面或顶棚面敷设CE 在能进入人的吊顶内ACE 敷设4暗敷设在梁内BC暗敷设在柱内CLC 5暗敷设在墙内WC暗敷设在顶棚内CC6暗敷设在不能进入的顶棚内ACC暗敷设在地面内FC 7吊顶内敷设 , 要穿金属管SCE三、导线穿管表示序符号名称符号名称号1SC- 焊接钢管CT- 桥架2MT- 电线管PC-PVC塑料硬管3FPC- 阻燃塑料硬管MR- 金属线槽4M- 钢索CP- 金属软管5PR- 塑料线槽RC- 镀锌钢管四、导线敷设方式的表示1DB- 直埋TC- 电缆沟2BC- 暗敷在梁内CLC- 暗敷在柱内3WC- 暗敷在墙内CE- 沿天棚顶敷设4CC- 暗敷在天棚顶内SCE- 吊顶内敷设5F- 地板及地坪下SR- 沿钢索6BE- 沿屋架，梁WE- 沿墙明敷五、灯具安装方式的表示1CS- 链吊DS- 管吊2W- 墙壁安装C- 吸顶3R- 嵌入S- 支架4CL- 柱上5SR沿钢线槽：BE沿屋架或跨屋架：6CLE沿柱或跨柱：SC穿焊接钢管敷设：7MT穿电线管敷设：PC穿硬塑料管敷设：8FPC 穿阻燃半硬聚氯乙烯CT电缆桥架敷设：管敷设：9MR金属线槽敷设：PR塑料线槽敷设：10M用钢索敷设：KPC 穿聚氯乙烯塑料波纹电线管敷设：11CP穿金属软管敷设：DB直接埋设：12TC电缆沟敷设：AB 导线敷设部位的标注沿或跨梁（屋架）敷设：13BC暗敷在梁内：AC沿或跨柱敷设：14CLC暗敷设在柱内：WS沿墙面敷设：常用电气元件文字符号表序号名称符号序号名称符号1发电机G40电压小母线WV 2电动机M41控制小母线WCL 3控制变压器TC42事故音响小母线WFS 4自耦变压器TA43预告音响小母线WPS 5整流变压器TR44闪光小母线WF 6稳压器TS45直流母线WB 7电压互感器TV46电压继电器KV 8电流互感器TA47电流继电器KA 9熔断器FU48时间继电器KT 10断路器QF49中间继电器KM 11隔离开关QS50信号继电器KS 12负荷开关QL51闪光继电器KFR 13刀开关QK52差动继电器KD 14刀熔开关QR53接地继电器KE 15交流接触器KM54控制继电器KC 16电阻器R55热继电器（热元件）KH 17压敏电阻器RV56控制、选择转换开关SA 18启动电阻器RS57行程开关ST 19制动电阻器RB58微动开关SS 20电容器C59限位开关SL 21电感器、电抗器L60按钮SB 22变频器U61合闸按钮SBC 23压力变换器BP62分闸按钮SBS 24温度变换器BT63试验按钮SBT 25避雷器F64合闸线圈YC 26黄色指示灯HY65跳闸线圈YT27绿色指示灯HG66接线柱X28红色指示灯HR67连接片XB29白色指示灯HW68端子板（排）XT30蓝色指示灯HB69插座XS31照明灯EL70插头XP32蓄电池GB71电流表P33加热器EH72电压表 PV PV34光指示器HL73有功电度表PJ35声音报警器HA74无功电度表PJR36二极管VD75有功功率表PW37三极管V76无功功率表PR38晶闸管VT77功率因数表PPF39电位器RP78频率表PF二、电缆型号NH是耐火， YJV 是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆4*150 是 4 芯 150 平方毫米E70 是接地用线为70平方毫米。
建筑电气照明 电气照明施工图的识读 ppt课件
PPT课件
17
二、电气施工图的表示
1. 常用图线 绘制电气图所用的各种线条统称为图线。常用图线见表的D-1
PPT课件
13
2．项目简介
（2）电力和照明工程图。
1）电力和照明平面图。是表示建筑物内电力设备。照 明设备和配电线路平面布置的图纸，是一种位置简图。
它主要表现电力及照明线路的敷设位置，敷设方式，导 线型号、截面、根数，线管的种类及线管管径，同时还标出 各种用电设备（照明灯、吊扇、风机泵、插座）及配电设备 （配电箱。控制箱。开关）的型号。数量。安装方式和相对 位置。
情景八 电气照明施工图的识读
一、了解电气施工图纸概况，为具体看图做准备 二、电气施工图的表示 三、读图的方法 四、读图的步骤
PPT课件
1
一、了解电气施工图纸概况
（一）建筑电气工程施工图的分类
建筑电气工程施工图是以统一定的图形和文字符号辅
以简单扼要的文字说明，把建筑中电气设备安装位置、配管
配线方式、安装规格、型号以及其他一些特征和它们相互之
PPT课件
11
（二）建筑电气工程项目的分类及简介
1、项目分类 电气工程是指某建筑的供电。用电工程，它通常包括以下几项内容。 （1）外线工程。室外电源供电线路，主要是架空电力线路和电缆线 路。 （2）变配电工程。由变压器。高低压配电柜。母线。电缆，继电保 护与电气计量等设备构成的变配电所。 （3）室内配线工程。主要有线管配线，桥架线槽配线，瓷瓶配线。 钢索配线等。 （4）利电力工程。各种风机。水泵。电梯。机床。起重机等动力设 备（各种型式的电动机）和控制器与动力配电箱。 （5）照明工程。照明灯具。开关。插座，电扇和照明配电箱等设备。 （6）防雷工程。建筑物。电气装置和其他设备的防雷设施。 （7）接地工程。各种电气装置的工作接地和保护接地系统。 （8）弱电工程。消防报警系统。安保系统，广播，电话。闭路电视 系统

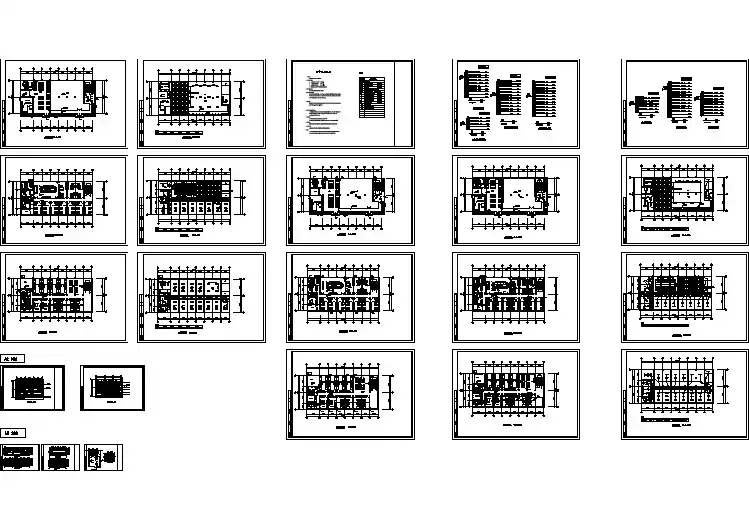

商业综合楼照明全套电气设计施工图

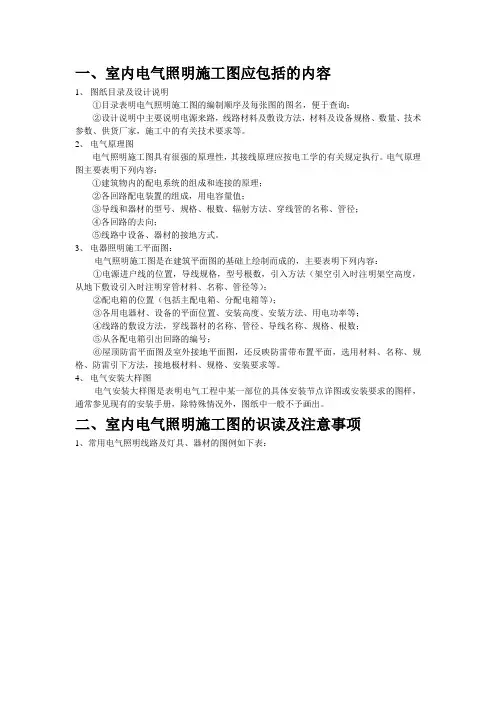

电气照明施工图内容
一、室内电气照明施工图应包括的内容1、图纸目录及设计说明①目录表明电气照明施工图的编制顺序及每张图的图名，便于查询；②设计说明中主要说明电源来路，线路材料及敷设方法，材料及设备规格、数量、技术参数、供货厂家，施工中的有关技术要求等。
2、电气原理图电气照明施工图具有很强的原理性，其接线原理应按电工学的有关规定执行。
电气原理图主要表明下列内容：①建筑物内的配电系统的组成和连接的原理；②各回路配电装置的组成，用电容量值；③导线和器材的型号、规格、根数、辐射方法、穿线管的名称、管径；④各回路的去向；⑤线路中设备、器材的接地方式。
3、电器照明施工平面图：电气照明施工图是在建筑平面图的基础上绘制而成的，主要表明下列内容：①电源进户线的位置，导线规格，型号根数，引入方法（架空引入时注明架空高度，从地下敷设引入时注明穿管材料、名称、管径等）；②配电箱的位置（包括主配电箱、分配电箱等）；③各用电器材、设备的平面位置、安装高度、安装方法、用电功率等；④线路的敷设方法，穿线器材的名称、管径、导线名称、规格、根数；⑤从各配电箱引出回路的编号；⑥屋顶防雷平面图及室外接地平面图，还反映防雷带布置平面，选用材料、名称、规格、防雷引下方法，接地极材料、规格、安装要求等。
4、电气安装大样图电气安装大样图是表明电气工程中某一部位的具体安装节点详图或安装要求的图样，通常参见现有的安装手册，除特殊情况外，图纸中一般不予画出。
二、室内电气照明施工图的识读及注意事项1、常用电气照明线路及灯具、器材的图例如下表：2序号代号照明灯具安装方式1 X 线吊式2 L 链吊式3 G 管吊式4 D 吸顶式5 B 壁装式6 R 嵌入式7 Z 座灯头式8 L 沿梁下式9 Q 沿墙10 D 沿地板11 Z 沿柱12 P 沿天棚13 M 明敷14 A 暗敷15 G 穿焊接钢管敷设16 DG 穿电线管敷设17 VG 穿硬塑料管敷设18 CP 瓷瓶敷设3要正确识读室内电气照明施工图，可从以下几方面招手：①从设计说明入手，了解整个设计的意图及有关要求；②从电气接线原理图中了解整个建筑的接线方法及总回路数；③在识读电气照明平面图时，可以沿着导线布置程序循序渐进；④防雷接地平面图，表明防雷带的布置、室外接地极的位置及有关材料安装要求。
电气专业施工图设计任务书
电气专业施工图设计任务书第一章设计范围及标准1.1 设计范围：a）照明、动力配电等全部强电系统与平面设计；b）防雷接地设计；c）消防报警系统与平面设计；d）弱电（电话、电视、宽带等）系统与平面设计；e）强弱电系统的总图平面及系统设计；f）安防系统（楼宇对讲，户内安防，视频监控）与平面设计，电梯五方对讲；g）智能化系统要求提供各子系统的系统图和平面图、总图（弱电总图应综合各个弱电子系统，明确各子系统布点位置及弱电外网综合管线）。
1.2 上述内容的设备、管线须采用统一的编号方法进行标注。
按经济、安全、实用原则进行设计，并有设备材料表和强弱电线缆选型表，电缆进线一览表，表明电缆的始端、终端、型号、规格、数量等。
1.3 设计标准：电气设计应满足国家及当地审查机构的强制性要求，无强制要求的部分，按集团标准要求执行。
第二章基本要求2.1 必须严格执行规范中的强制性条文，不得有任何违反。
2.2 图纸绘制深度除了满足国家和地方相关规定外，还需提供以下文件：a）电气设计计算书：（变压器容量计算、电缆选择、开关选择等）b）电气设计指标:(户型统计、负荷统计表等)c）主要电气材料设备表2.3 供配电系统应合理、优化，设计应兼顾质量与成本。
2.4 本任务书和增补内容与当地标准或习惯做法相冲突时，设计人员应向与设计研发部反馈意见，及时沟通后处理。
2.5 电气最终平面图需与土建最终平面图完全一致。
2.6 可暂定产品设计品牌，应以兼顾大多数厂家产品为准，设计说明中注明实际采用由建设单位后期招标确定。
2.7 设计单位在设计计算中，主要系数取值应根据具体情况，尽可能向有利成本取值。
2.8 不得按建筑套型出图，应按建筑组合平面出图。
地库电气出图需附上防火分区示意图、人防单元划分示意图，防火分区分界线需在平面图显示。
电气管线穿越人防墙等位置需要按照人防要求在电气图纸上注明做法。
电气留洞需注明封堵做法。
2.9 电气设备用房对其他专业的要求（例如对地面标准、对通风等要求）应在图纸说明中注明。
单层钢结构厂房照明电气设计施工图
电气工程施工图图例详解
一、常用文字符号：电箱符号序号名称符号（字母）备注1 高压开关柜AH2 高压计量柜AM3 高压配电柜AA4 高压电容柜AJ5 低压电力配电箱柜AP6 低压照明配电箱柜AL7 应急电力配电箱柜APE8 应急照明配电箱柜ALE9 低压负荷开关箱柜AF10 低压电容补偿柜ACC或ACP11 直流配电AD12 操作信号箱柜AS13 控制屏台箱柜AC14 继电保护箱柜AR15 计量箱柜AW16 励磁箱柜AE17 低压漏电断路器箱柜ARC18 双电源自动切换箱柜AT19 多种电源配电箱柜AM20 刀开关箱柜AK21 电源插座箱AX22 建筑自动化控制器箱ABC23 火灾报警控制器箱AFC24 设备监控器箱ABC25 住户配线箱ADD26 信号放大器箱ATF27 分配器箱AVP28 接线端子箱AXT线路敷设符号序号名称符号（字母）备注一、电线穿线管一般有：1 PVC管：PC202 焊接钢管：SC203 扣压式镀锌薄壁电线管：KBG204 紧定式镀锌薄壁电线管：JDG20二、电气设计施工图中常用线路敷设方式：序号名称符号名称符号1 沿钢线槽敷设SR 沿屋架或跨屋架敷设BE2 沿柱或跨柱敷设CLE 沿墙面敷设WE3 沿天棚面或顶棚面敷设CE 在能进入人的吊顶内敷设ACE4 暗敷设在梁内BC 暗敷设在柱内CLC5 暗敷设在墙内WC 暗敷设在顶棚内CC6 暗敷设在不能进入的顶棚内ACC 暗敷设在地面内FC7 吊顶内敷设,要穿金属管SCE三、导线穿管表示序号符号名称符号名称1 SC -焊接钢管CT -桥架2 MT -电线管PC-PVC塑料硬管3 FPC -阻燃塑料硬管MR -金属线槽4 M -钢索CP -金属软管5 PR -塑料线槽RC -镀锌钢管四、导线敷设方式的表示1 DB -直埋TC -电缆沟2 BC -暗敷在梁内CLC -暗敷在柱内3 WC -暗敷在墙内CE -沿天棚顶敷设4 CC -暗敷在天棚顶内SCE -吊顶内敷设5 F -地板及地坪下SR -沿钢索6 BE -沿屋架，梁WE -沿墙明敷五、灯具安装方式的表示1 CS -链吊DS -管吊2 W -墙壁安装 C -吸顶3 R -嵌入S -支架4 CL -柱上5 SR 沿钢线槽：BE 沿屋架或跨屋架：6 CLE 沿柱或跨柱：SC 穿焊接钢管敷设：7 MT 穿电线管敷设：PC 穿硬塑料管敷设：8 FPC 穿阻燃半硬聚氯乙烯管敷设：CT 电缆桥架敷设：9 MR 金属线槽敷设：PR 塑料线槽敷设：10 M 用钢索敷设：KPC 穿聚氯乙烯塑料波纹电线管敷设：11 CP 穿金属软管敷设：DB 直接埋设：12 TC 电缆沟敷设：AB 导线敷设部位的标注沿或跨梁（屋架）敷设：13 BC 暗敷在梁内：AC 沿或跨柱敷设：14 CLC 暗敷设在柱内：WS 沿墙面敷设：常用电气元件文字符号表序号名称符号序号名称符号1 发电机G 40 电压小母线WV2 电动机M 41 控制小母线WCL3 控制变压器TC 42 事故音响小母线WFS4 自耦变压器TA 43 预告音响小母线WPS5 整流变压器TR 44 闪光小母线WF6 稳压器TS 45 直流母线WB7 电压互感器TV 46 电压继电器KV8 电流互感器TA 47 电流继电器KA9 熔断器FU 48 时间继电器KT10 断路器QF 49 中间继电器KM11 隔离开关QS 50 信号继电器KS12 负荷开关QL 51 闪光继电器KFR13 刀开关QK 52 差动继电器KD14 刀熔开关QR 53 接地继电器KE15 交流接触器KM 54 控制继电器KC16 电阻器R 55 热继电器（热元件）KH17 压敏电阻器RV 56 控制、选择转换开关SA18 启动电阻器RS 57 行程开关ST19 制动电阻器RB 58 微动开关SS20 电容器 C 59 限位开关SL21 电感器、电抗器L 60 按钮SB22 变频器U 61 合闸按钮SBC23 压力变换器BP 62 分闸按钮SBS24 温度变换器BT 63 试验按钮SBT25 避雷器 F 64 合闸线圈YC26 黄色指示灯HY 65 跳闸线圈YT27 绿色指示灯HG 66 接线柱X28 红色指示灯HR 67 连接片XB29 白色指示灯HW 68 端子板（排）XT30 蓝色指示灯HB 69 插座XS31 照明灯EL 70 插头XP32 蓄电池GB 71 电流表P33 加热器EH 72 电压表 PV PV34 光指示器HL 73 有功电度表PJ35 声音报警器HA 74 无功电度表PJR36 二极管VD 75 有功功率表PW37 三极管V 76 无功功率表PR38 晶闸管VT 77 功率因数表PPF39 电位器RP 78 频率表PF二、电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。
电气施工图设计
16 建筑电气施工图
基本幅面代号 b×d c a
A0 841× 841×1189 10 25
A1 594 ×841 10 25
A2 420 ×594 10 25
A3 297 ×420 5 25
A4 210 ×297 5 25
c 图框线 b a c
图标、会签栏 c d
P
防水防尘灯， 1×100 —— 防水防尘灯，容量为 P 3.5
100W/4盏，吊管按装，安装高度3.5m。 盏 吊管按装，安装高度 。
16 建筑电气施工图
例图：首层配电干线平面图
引自发电机 L=9m L=12.7m 引自发电机 引自发电机 L=12m L=8.5m
16 建筑电气施工图
工程名称
********工程 小区变电所工程
中国电力工程东北设计研究院
子项名称 审 定 审 核 项目负责人 专业负责人 校 设 制 日 核 计 图 期 变电所平面布置图 阶 段 图 号 施工图 专 业 电力 2004D-06-01 比 例 1/300
建筑电气设计
一、施工图纸的组成
（一）施工图纸的分类 施工图纸根据其内容和工种不同可分为： 施工图纸根据其内容和工种不同可分为： 1、施工首页图（简称首页图）。包括图纸目录和设计总说明。 ）。包括图纸目录和设计总说明 、施工首页图（简称首页图）。包括图纸目录和设计总说明。 2、建筑施工图（简称建筑）主要用来表示建筑物的规划位置、外部造型、 、建筑施工图（简称建筑）主要用来表示建筑物的规划位置、外部造型、 内部各房间的布置、内外装修、构造及施工要求等。（包括：总平面图、 。（包括 内部各房间的布置、内外装修、构造及施工要求等。（包括：总平面图、各 层平面图、立面图、剖面图及详图。 层平面图、立面图、剖面图及详图。 3、结构施工图（简称结施）。表示建筑物承重结构的类型、结构布置、 、结构施工图（简称结施）。表示建筑物承重结构的类型、结构布置、 ）。表示建筑物承重结构的类型 构造种类、数量、大小、做法。内容包括：结构设计说明、 构造种类、数量、大小、做法。内容包括：结构设计说明、结构平面布置图 及构造详图。 及构造详图。 4、设备安装施工图（电施、水施等）。设备安装所包括的专业图纸很多， ）。设备安装所包括的专业图纸很多 、设备安装施工图（电施、水施等）。设备安装所包括的专业图纸很多， 主要表示建筑物的给排水、暖气通风、供电照明、燃气、 主要表示建筑物的给排水、暖气通风、供电照明、燃气、通讯等设备的布局 和施工要求。其中主要包括设备布置图、系统图、详图等。 和施工要求。其中主要包括设备布置图、系统图、详图等。 （二）施工图纸的编排顺序 施工图纸应按专业顺序编排，一般应为目录、 施工图纸应按专业顺序编排，一般应为目录、
照明设计施工图规范
照明设计施工图规范初步设计要求：1、综合各项原始资料，经过比较，确定照度、布灯方案、配电方式等初步设计方案，作为编制施工图设计的依据。
2、确定主要设计及材料的规格和数量，作为作图的依据（内部归档）3、确定工程预算，以控制工程成本。
4、提出与其他工种的设计及概算有关系的技术要求（简单工程不需要），作为其他有关工种以后编制施工图设计的依据。
一、说明文内容1）照明电源、电压、容量、照度标准（应列出主要类型照度要求）及配电系统的形式。
2）光源及灯具的选择：工作照明、装饰照明、应急照明、障碍灯和特种照明的装设及其控制方式。
使用荧光灯时，若有用电子/电感镇流器及其逆变装置要予以说明。
3）配电箱等的选择及安装方式，若有光控和时控要予以说明。
4）导线的选择及线路敷设方式。
3、图样就表达的内容、深度1）平面布置图一般工程只绘内部作业草图（不对外出图）。
使用功能要求高的复杂工程应出主要平面图，应写出及突出工作照明和应急照明等的灯位、配电箱位置等布置原则。
2）复杂工程应绘制系统图（只绘至分配电箱）。
4、计算书1）大、中型公用建筑主要场所照度计算（该计算书作为内部归档）2）负荷计算及导线截面与管径的选择。
3）电缆选择计算。
二、施工图设计1、施工图设计深度的要求1）据此编制施工图预算。
2）据此安排设备材料和非标准设备的定货或加工。
3）据此进行施工和安装。
2、图样应表达的内容与深度（1）照明平面图1）画出建筑门窗、轴线、主要尺寸、比例、各层标高、底层应有指北针，注明房间名称、主要场所照度标准，绘出配电箱、灯具、开关、插座、线路等平面布置，标明配电箱、干线及分支线回路编码。
2）标注线路走向、引入线规格、敷设方式和标高、灯具容量及安装标高。
3）复杂工程的照明，应画局部平面剖面图；多层建筑标准层可用其中一层表示。
4）图样说明。
包括：电源电压、引入方式。
导线选型和敷设方式。
设备安装方式及高度保护接地措施及阻值。
注明所采用的标准图或安装图编码、页次。
小区景观工程电气照明全套安装施工图
电气施工图流程~这次全讲清楚了!
电气施工图所涉及的内容往往根据建筑物不同的功能而有所不同，主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面，用以表达不同的电气设计内容。
一电气施工图的特点（1）建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的。
（2）电气线路都必须构成闭合回路。
（3）线路中的各种设备、元件都是通过导线连接成为一个整体的。
（4）在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系。
（5）建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。
一电气施工图的组成（1）图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
（2）主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。
（3）系统图是平面图的一个补充，它与平面图相辅相成，是指导施工的重要部分。
如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
照明系统图消防系统图系统图的组成（4）平面布置图是系统图的的一个补充，它与系统图一一对应，是指导施工的重要部分。
平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。
通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。
平面图通常分为：照明平面、动力平面、消防平面、弱电平面、防雷平面、接地平面。
电气照明施工图GD课件
绘制照明效果图
根据照明方案，绘制照明效果图，直观地展示照 明效果，以便用户了解和确认。
设计审查与优化
审查设计方案的合理性和 可行性
对设计方案进行审查，确保其符合规范和用 户需求，同时考虑施工的可行性和成本控制 。
优化设计方案
根据审查结果，对设计方案进行优化调整，例如调 整灯具数量、位置或控制方式等，以提高照明效果 和节约能源。
与其他专业进行协调
与建筑、结构、给排水等专业进行协调，确 保照明设计与其他专业的设计相互配合，避 免冲突和重复设计。
03
照明设计软件应用
软件选择与基本操作
软件选择与基本操作是照明设计软件应用的基础。
在进行电气照明施工图设计时，选择合适的照明设计软件至关重要。应考虑软件的易用性、功能性和稳定性。基本操作包括 界面布局、工具栏使用、视图切换等，是软件应用的基础。
以上内容仅供参考，具体课程安排和内容可根据实际情况进行调整优化。
04
照明施工图绘制技巧
图纸布局与比例
图纸布局
合理安排图纸中各部分的位置，确保图纸清晰易读，便于施工人员理解。
比例选择
根据实际工程需求，选择合适的比例尺，确保图纸上的尺寸与实际施工尺寸相匹配。
电气元件的选择与布置
元件选择
根据照明系统的需求，选择合适的电气 元件，如灯具、开关、插座等。
用于安装和保护光源，同时起到配光和美化的作用。
照明标准和照明质量
照明标准
根据不同场所和用途，规定照明 的照度、均匀度、色温等参数。
照明质量
包括亮度分布、颜色还原、舒适 度等方面，影响人们的视觉感受 和工作效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
§7-2 照明施工图的绘制与阅读
二、照明施工图图面的一般规定
2. 图线
①图线形式
图线名称 粗实线 细实线 虚线 点划线 双点划线 图线形式 应用 电气线路、 电气线路、一次线路 二次线路、干线、 二次线路、干线、分支线 应急照明线 控制线、信号线、 控制线、信号线、轴线 50V及以下电力及照明线路 及以下电力及照明线路
L3 S251S-C16
WL3 BV(2*2.5)-SC15-CC,WC 2.0kW 荧光灯
WL5 BV(3*4)-SC20-FC,WC 0.9kW 插 座
L3 S251S-C16
WL6 不 做 引 出 线 备 用
§7-2 照明施工图的绘制与阅读
四、照明施工图的组成
3. 照明平面图
①作用：表示照明设备的平面布置和配电管线的走向及敷设部位 作用： ②基本形式：各楼层照明平面图 基本形式：
边框线
c
图框线
2. 标题栏
B
会签栏 周边
c
注明图纸名称、 注明图纸名称、图号等 信息及供有关人员签名用
装订边
a
标题栏
的栏目
c
3. 会签栏
供相关专业人员会审图纸时签名用的栏目
L
§7-2照明施工图的绘制与阅读 照明施工图的绘制与阅读
幅面代号及尺寸
幅面代号 A0 A1 A2 A3 A4 )(mm) 边宽 (mm) 装订边宽 (mm) 宽(B)×长(L)( ) )( ) 边宽c( ) 装订边宽a( ) 841×1189 × 594×841 × 420×594 × 297×420 × 210×297 × 10 10 10 5 5 25 25 25 25 25
P175-176 导线敷设方式， 导线敷设方式，表9-1 导线敷设部位， 导线敷设部位，表9-2 灯具安装方式， 灯具安装方式，表9-3
②文字符号——电气照明工程常用的文字符号 电气照明工程常用的文字符号
§7-2 照明施工图的绘制与阅读
二、图面的一般规定
5. 平面图定位轴线
承重墙、柱子、 承重墙、柱子、主梁及屋架等
二、图面的一般规定
6. 详图——表示设备某部分的具体安装要求和做法的图纸 表示设备某部分的具体安装要求和做法的图纸
表示方法： 表示方法：
详图索引标记
详图标记
3 —
详图编号为3 详图编号为
3
详图编号为3,且详图索 详图编号为 , 引的内容在本张图纸上
详图在本张图纸上 详图编号为5 详图编号为
5 12
详图编号为5 详图编号为 详图在12号张图纸上 详图在 号张图纸上
2.9
c×d × L a −b f e ★吸顶安装灯具的标注
c ×d × L a−b f −
的含义？ 举例： 举例：灯具标注 12 − PAK - A04 - 236 2×36 P 的含义？ 含义： 盏型号为PAK-04-236的双管荧光灯具，灯管的容 含义：12盏型号为 的双管荧光灯具， 盏型号为 的双管荧光灯具 量为36W，管吊式安装，安装高度为2.9m。 ，管吊式安装，安装高度为 量为 。
组合：图例、 组合：图例、主要设备材料表
§7-2 照明施工图的绘制与阅读
四、照明施工图的组成
2. 照明系统图
①作用：表示建筑物内外照明配电线路的控制关系 作用： ②基本形式：由配电箱系统图表达各配电及保护设备之间的联结 基本形式：
L1 S251S-C16 WL1 BV(2*2.5)-SC15-CC,WC 1.2kW 筒 灯
§7-1电气照明施工图设计程序 电气照明施工图设计程序
一、方案设计
1. 主要任务
估算出 ①按规范规定的W/m2数，估算出用电总功率 按规范规定的 ②确定用户电源电压 确定用户电源电压 用户 ③确定电源引入方向和电缆走向路由 ④确定电源路数，变配电所位置 确定电源路数， ⑤按每平方米造价估算电气工程概算 按每平方米造价估算电气工程概算
主要内容: 主要内容: 一、照明施工图的格式 二、照明施工图图面的一般规定 三、照明施工图的标注 四、照明施工图的组成 五、照明系统图的绘制与阅读 六、照明平面图的绘制与阅读 七、常用照明基本线路
§7-2照明施工图的绘制与阅读 照明施工图的绘制与阅读
一、照明施工图的格式
1. 幅面
由边框线所围成的图面 由边框线所围成的图面
思 考 S2501S-C32、S252S-C16？ 、 ？ GS251S-C40/0.03？ ？ GS252S-C10/0.01？ ？
§7-2 照明施工图的绘制与阅读
四、照明施工图的组成
1. 首页
①图纸目录：图别、图号、图纸名称、规格等 图别、图号、图纸名称、 ②设计说明：将图中未能表达或表达不清楚的问题进行说明 ③图例：列出本套图纸所使用的图形符号 统计本工程的主要设备和材料的名称、型号、 ④设备材料表：统计本工程的主要设备和材料的名称、型号、 规格、 规格、数量等有关重要数据
§7-2 照明施工图的绘制与阅读
三、照明施工图的标注
2. 照明灯具的标注
★一般标注 a——灯具数量 灯具数量 b——灯具型号(可不标注) 灯具型号(可不标注) 灯具型号 c——每盏灯具的灯泡(管)数量 每盏灯具的灯泡( 每盏灯具的灯泡 d——灯泡(管)的容量,W 灯泡( 灯泡 的容量, e——灯具安装高度,m 灯具安装高度, 灯具安装高度 f——安装方式 安装方式 L——光源种类(1种光源可不标注) 光源种类( 种光源可不标注 光源种类 种光源可不标注)
额定电流，A 额定电流， 特性( 特性(C、 …) 极数( 极数(1、…) 型号
b −c / i 注意: 注意: a 工程中断路器的标 d(e× f ) − g
注比较灵活， 注比较灵活，有时 还对断路器的极数 和特性进行的标注
举例： 微断系列产品之一： 举例：ABB微断系列产品之一：S25 S微断系列产品之一
§7-2 照明施工图的绘制与阅读
3. 断路器及熔断器的标注 a——设备编号(可不标注) 设备编号( 设备编号 可不标注)
★一般标注 b——设备型号 设备型号
a－b－c/i － －
★需标明引入线规格时
c——额定电流,A 额定电流, 额定电流 i——整定电流(可不标注), 整定电流(可不标注),A 整定电流 ), d——导线型号 导线型号 e——导线根数 导线根数 f——导线截面,mm2 导线截面, 导线截面 g——敷设方式 敷设方式
第七章电气照明施工图设计
第一节 电气照明施工图设计程序 第二节 第三节 电气照明施工图 电气照明施工图的阅读和分析
第二～ 第二～三节 照明施工图的绘制与阅读
§7-1电气照明施工图设计程序 电气照明施工图设计程序
主要内容: 主要内容: 一、方案设计 二、初步设计 三、施工图设计
扩大初步设计 ——扩初设计 扩初设计
①位置 主要承重构件的位置 ②编号 ★轴线分别用点划线引出 ★水平编号：数字 水平编号： ★垂直编号：英文字母 垂直编号： ③轴线间距 由建筑结构尺寸确定
1 2 3 4 5 6 7
A B C
左起； 左起；顺序数字 自下而上；大写字母， 、 、 除外 自下而上；大写字母，I、O、Z除外
§7-2 照明施工图的绘制与阅读
AL 9.6kW
L2 S251S-C16 BV(5*10)-SC40 引自低压配电室 L1 S251S-C16 WL4 BV(2*2.5)-SC15-CC,WC 2.0kW 荧光灯 L2 GS252S-C20
30mA S253S-C40
WL2 BV(2*2.5)-SC15-CC,WC 0.9kW 筒 灯
§7-2 照明施工图的绘制与阅读
图纸目录格式
工程名称: 工程名称: 工程编号: 工程编号: 建设单位: 建设单位: 完成日期: 完成日期:
图号 1 2 与专业对应 3 4 5 . . . . . .
图别 电施
图纸名称 一层照明平面图
规格 A1
设计人
备注
与设计图纸一致
与图纸幅面对应
. . .
. . .
§7-2 照明施工图的绘制与阅读
标题栏一般格式
格式通常由设计单位自定： 格式通常由设计单位自定： 通常由设计单位自定
工程名称 设计单位名称 项目名称 审定 资质证书号 注册师印章编号 图 名 审核 核对 设 总 工程编号 图 图 别 号
方案设计 专业负责人 设 绘 计 图
设计阶段 日 期
必须手签
§7-2照明施工图的绘制与阅读 照明施工图的绘制与阅读
会签栏一般格式
格式通常由设计单位自定： 格式通常由设计单位自定： 通常由设计单位自定 建筑 结构 给排水 暖通 电气 预算
必须手签
§7-2照明施工图的绘图图面的一般规定
1. 比例和方位标志
①图纸比例 ——图纸上所画的尺寸与实物的尺寸之比 图纸上所画的尺寸与实物的尺寸之比 个数字是图形符号尺寸， ★第1个数字是图形符号尺寸，第2个数字是实物尺寸 个数字是图形符号尺寸 个数字是实物尺寸 ★以倍数比表示 ②方位 ★国际：上北下南，左西右东 国际：上北下南， ★国内：一般用方位标记标明建 国内： 筑物或构筑物的朝向
§7-1电气照明施工图设计程序 电气照明施工图设计程序
二、初步设计
1. 主要任务
①了解和确定建设单位的用电要求，落实供电电源及配电方案 了解和确定建设单位的用电要求， ②确定工程的设计项目和内容 ③进行系统方案设计和必要的计算，估算各项技术与经济指标 进行系统方案设计和必要的计算， ④编制出初步设计文件 ⑤解决好专业之间的配合
编制出施工图设计文件(图纸、设计说明、计算书) ③编制出施工图设计文件(图纸、设计说明、计算书)
④与各专业密切配合，避免盲目布置而造成返工 与各专业密切配合，
2. 设计文件的深度要求
①可以编制出施工图的预算 ②可以安排材料、设备的订货和非标准设备的制作 可以安排材料、 ③可以进行施工和安装
