JPB-6O7溶解氧测定仪的使用及校准
JPB-607便携式溶解氧测定仪
120，再按 或 ENTER 完成修改程式，所选的数位为开机后经过多少分钟机 器会自动关机如图 9 所示。
图9
g.P6.0，时间设定（只有 8403）. 在 P6.0 时按 进入 P6.1，按▲或▼选择年度。 按 完成年度设定进入 P6.2，按▲或▼选择月份。 按 完成月份设定进入 P6.3，按▲或▼选择日期。 按 完成日期设定进入 P6.4，按▲或▼选择小时。 按 完成小时设定进入 P6.5，按▲或▼选择分钟。 按 完成分钟设定进入 P6.6，按▲或▼选择秒数。 如图 10 所示: 按 完成设定后时间开始运转. 在正常量测时的，时间才会显示.
图 12
j.P9.0,恢复至工厂设定参数 在需要时可将所有修改的参数恢复到工厂原定之参数，步骤如下:
在 P9.0 时，按 或 ENTER 进入 P9.1，按▲或▼选择 N 或 Y，当 LCD 显示 Y 时，按 或 ENTER 所有参数恢复至工厂设定，如果不想修改参数，则在 LCD
显示 N 如图 13 所示是按 或 ENTER 退出。
参数及功能设定
1. 在关机状态长按①键超过 1 秒。LCD 显示如图（4），进入参数设定模式。 2. 按▲或▼改变所需设定的项目。PO.O-P9.0
3. 按 或 ENTER 进入不同参数的修改。
图4
a. PO.O 表 将 9680 印表机（需另外购买）开机，IRDA 接收位置与本机 IRDA 发射位置
图 16
高度/压力对照表
如果没有气压表示可由你量测所在的高度找出对应的压力.输入压力补偿.
高度(米/英尺)
压力(mmHg)
溶解氧测定仪操作规程
溶解氧测定仪操作规程（IATF16949-2016/ISO9001-2015）一、使用步骤1、将电极插头插入仪器的插口内，同时将仪器的测量/调零电压开关拨至“测量”档，溶氧/温度测量选择开关拨至溶氧档，盐度调节旋钮向左旋至底（0g/l）。
2、仪器预热5分钟，然后将电极放入5%新配制的亚硫酸钠溶液中5分钟，待读数稳定后，调节调零旋钮，使仪器显示为0。
由于电极的残余电量极小，如果没有亚硫酸钠溶液，只要将测量/调零开关置于调零档，调节调零电位器，使仪器显示为0即可。
3、把电极从溶液中取出，用水冲洗干净，用滤纸小心吸干薄膜表面水分，放入空气中待读数稳定后，调节跨度校准旋钮，使读数指示值为纯水在此温度下饱和溶解氧值。
4、反复2，3步的操作。
5、将电极浸入被测溶液中，此时仪器的读数即为被测水样的溶解氧值。
二、注意事项1、仪器使用前先接上稳压电源和电池。
2、新购买的仪器或长时间不用再启用时，电极要加电解液（否则测不出溶解氧值）。
3、把电极护套向后拉，插上氧电极，要确保插头与插座接触的完好，通电极化5分钟。
4、零氧校准：将电极放入5%亚硫酸钠溶液中，显示值越接近零越好。
空气中满度校准：显示值在当时温度的对应饱和溶解氧值。
如果相差较大可反复二次校零氧和满度校准。
5、仪器要定期校准和更换电解液和膜，以保证测量准确性。
如果仪器经常使用，建议10天校准一次。
安装膜时要确保膜与黄金表面完全接触否则会出现零氧下不去，或测量过程中数值不准或不稳。
6、溶解氧电极长期使用，特别是一直测定污水后，电极内的银极会发黑氧化，此时需经常更换电解液和薄膜，清洁银极表面和黄金表面。
如果各项指标不理想，应考虑购买新电极。
7、溶解氧电极不用时可储存于蒸馏水中。
仪器长时间不用时应将电池取出。
三、期间核查1、准确度的检查选定规定范围的相应标准物质进行检定，测定值与标准物质浓度的相对误差应不大于±20％2、精密度的检查在相同的测量条件下，用同一标准物质进行连续6次。

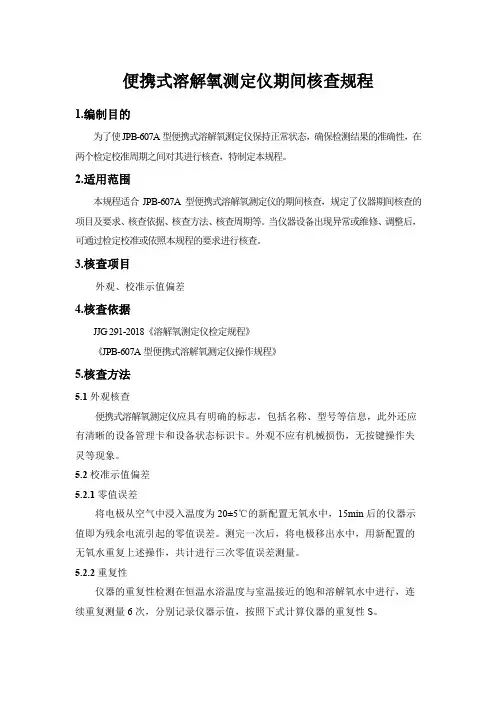

便携式溶解氧测定仪期间核查规程
便携式溶解氧测定仪期间核查规程1.编制目的为了使JPB-607A型便携式溶解氧测定仪保持正常状态，确保检测结果的准确性，在两个检定校准周期之间对其进行核查，特制定本规程。
2.适用范围本规程适合JPB-607A型便携式溶解氧测定仪的期间核查，规定了仪器期间核查的项目及要求、核查依据、核查方法、核查周期等。
当仪器设备出现异常或维修、调整后，可通过检定校准或依照本规程的要求进行核查。
3.核查项目外观、校准示值偏差4.核查依据JJG 291-2018《溶解氧测定仪检定规程》《JPB-607A型便携式溶解氧测定仪操作规程》5.核查方法5.1外观核查便携式溶解氧测定仪应具有明确的标志，包括名称、型号等信息，此外还应有清晰的设备管理卡和设备状态标识卡。
外观不应有机械损伤，无按键操作失灵等现象。
5.2校准示值偏差5.2.1零值误差将电极从空气中浸入温度为20±5℃的新配置无氧水中，15min后的仪器示值即为残余电流引起的零值误差。
测完一次后，将电极移出水中，用新配置的无氧水重复上述操作，共计进行三次零值误差测量。
5.2.2重复性仪器的重复性检测在恒温水浴温度与室温接近的饱和溶解氧水中进行，连续重复测量6次，分别记录仪器示值，按照下式计算仪器的重复性S。
12)(1--=∑=n C Ci S ni式中：S --仪器示值重复性，mg/L ；Ci --第i 次测量值，mg/L ；⎺C--n 次测量数值的算数平均值，mg/L ；n --测量次数；5.2.3 期间核查结果评定零值误差不超过0.10mg/L ；仪器重复性误差不超过0.15mg/L 。
6 核查周期便携式溶解氧测定仪核查周期一般为每半年一次，若期间核查与检定校准时间相近，可取消该次期间核查。
7 实施每年年初由质控部编写期间核查计划，技术负责人负责期间核查计划的批准，使用部门和设备管理员负责按照计划执行期间核查工作。
质量监督员监督执行情况。
溶解氧测定仪的校准标定
溶解氧测定仪的校准标定溶解氧测定仪简介溶解氧测定仪是一种能够测定水体中溶解氧含量的仪器。
其原理是通过电化学法将氧气还原成电流，利用电流的大小反映水体中溶解氧的含量。
溶解氧测定仪广泛应用于水产养殖、水质监测、环保检测等领域。
溶解氧测定仪的校准标定为了确保测得的数据准确可靠，需要对溶解氧测定仪进行校准标定。
校准标定的方法有多种，下面介绍几种常用的方法。
一、空气标定法空气标定法是一种最简单的校准标定方法，通常用于初次校准或日常检查。
具体步骤如下：1.按照溶解氧测定仪的说明书，使用测定仪器将电极浸入盛满空气的烧杯中。
2.在测定仪器上按照说明书上的程序进行操作，记录下此时的电流值。
3.标定后，将电极清洗干净，可以继续进行下一次校准。
二、氧标定法氧标定法是一种较为准确的标定方法，通常用于重要的分析实验。
具体步骤如下：1.将测定仪和电极浸入盛满水的烧杯中，然后开始记录溶氧量。
2.缓慢加入氧气，记录每加入一定量氧气的电流值。
3.记录不完全饱和水的溶氧量，以及加入足量氧气时的电流值。
4.根据所记录的数据，确定溶氧量与电流之间的关系，进行标定。
三、曲线标定法曲线标定法是一种较为通用的标定方法，可以应用于大部分的溶解氧测定仪。
具体步骤如下：1.选取至少3个溶氧量不同的溶液，称量并加入预先准确测定的氧气量。
2.待电极平衡后，测定并记录每个标准溶液的电流值和溶氧量。
3.利用所得的数据，确定溶氧量与电流之间的关系，并制作校准曲线。
4.参照所制的校准曲线，对测定仪进行标定。
校准标定的注意事项•校准过程中保持实验环境、温度、光照、气压等因素的稳定。
•校准时，需要反复多次测量，取平均值作为标定结果。
•标准溶液的氧气量和电极的使用寿命应严格按照说明书要求进行。
•电极在使用过程中应保持清洁干燥，以免影响测量精度。
结语溶解氧测定仪的校准标定是使用溶解氧测定仪的必要步骤，正确的标定方法可以确保数据准确可靠，提高实验的可重复性和准确性，是保障实验结果有效的重要措施。
雷磁溶解氧仪607的校准及使用
雷磁溶解氧仪607的校准及使用一、引言雷磁溶解氧仪607是一种用于测量溶液中溶解氧浓度的仪器。
本文将介绍如何对雷磁溶解氧仪607进行校准，并详细讲解如何正确使用该仪器。
二、校准雷磁溶解氧仪6071. 准备工作在进行校准之前，需要准备好以下材料：- 一台雷磁溶解氧仪607- 校准液（一般为氧饱和水或氧溶液）- 电源适配器- 电极罩- 清洁布2. 校准步骤（1）将电极罩插入雷磁溶解氧仪的电极孔中，并确保电极罩与仪器紧密连接。
（2）连接电源适配器，并将其插入电源插座。
（3）打开雷磁溶解氧仪607的电源开关，待仪器自检完成后，屏幕上会显示当前的温度和溶解氧浓度。
（4）将校准液倒入一个透明的容器中，确保液面高度超过电极罩。
（5）将电极罩浸入校准液，确保电极罩完全浸泡其中。
（6）等待一段时间，直到溶解氧浓度稳定，记录下当前的溶解氧浓度值。
（7）按下仪器上的校准按钮，屏幕上会显示校准选项，选择溶解氧浓度校准。
（8）按照屏幕上的提示，输入校准液的溶解氧浓度值，并确认。
（9）仪器会自动进行校准，校准完成后，屏幕上会显示校准成功的提示信息。
三、使用雷磁溶解氧仪6071. 准备工作在使用雷磁溶解氧仪607之前，需要做好以下准备工作：- 检查仪器是否正常工作，包括电源是否连接、电极罩是否安装等。
- 确保校准已经完成，并且校准液的溶解氧浓度值已经输入到仪器中。
- 准备好待测溶液，并确保溶液的温度稳定。
2. 使用步骤（1）将电极罩插入雷磁溶解氧仪的电极孔中，并确保电极罩与仪器紧密连接。
（2）连接电源适配器，并将其插入电源插座。
（3）打开雷磁溶解氧仪607的电源开关，待仪器自检完成后，屏幕上会显示当前的温度和溶解氧浓度。
（4）将电极罩浸入待测溶液中，确保电极罩完全浸泡其中。
（5）等待一段时间，直到溶解氧浓度稳定，记录下当前的溶解氧浓度值。
（6）根据需要，可以使用仪器上的功能键进行数据处理，比如保存数据、计算平均值等。
（7）使用完毕后，关闭电源开关，拔出电源适配器，并将电极罩取出清洗并晾干。
溶解氧测定仪使用方法及改进
溶解氧测定仪使用方法及改进作者：程雯来源：《中国新技术新产品》2013年第20期摘要：在水体当中溶解了很多的物质，其中溶解氧在水体中占有很重要的作用。
它决定着水体的理化性质、生物活性等。
在工业生产当中，需要很多的水，而这些水往往因为污染而不能再次利用成为废水。
溶解氧的测定对于水污染控制和废水处理有着重要的作用。
而本文正是介绍一种溶解氧测定仪，溶解氧测定仪的投入使用，在很大程度上帮助了科技的提升。
关键词：溶解氧；测定仪；使用方法中图分类号：O657 文献标识码：A1 溶解氧的定义溶解氧是指分子态的水溶解于水体当中形成的氧，用DO表示。
一般情况下水体当中的溶解氧含量主要取决于大气当中的含氧量与水体中含氧量的平衡关系。
另外天然水当中溶解氧的饱和量还会和空气当中的氧分压、大气压强、水体温度等有着密切关系。
比如说，在清洁的地面上的水一般会达到饱和量。
但是一般情况下会因为诸多原因而形成过饱和或者不足降低等情况。
例如，天然水体中藻类的生长，会使得溶解氧过饱和。
或者是当水体受到来自外界的污染物污染时，就会使得溶解氧降低。
而在水体污染之后，水体中溶解氧降低，但是却未曾得到大气中的氧气补充。
这时候水体中的溶解氧也就越来越少，直至为零。
这时候水体中很多生物死亡，水质恶化。
而废水中的溶解氧含量一般取决于产生的工艺，不同的生产工艺造成的水体污染也不相同。
2 溶解氧测定仪的介绍溶解氧的测定方法一般分为三种：化学滴定法、比色法、电化学法。
但是因为这些方法各有千秋，但是同时又存在很多的不足之处。
为了适应现在的科技使用方法等我国新近研制出了溶解氧测定仪。
而溶解氧测定仪有很多种类，在此只介绍SJG—203型的和JPB—607型的溶解氧测定仪。
SJG—203溶解氧测定仪共分为两个部分。
敏感元件为极谱式电极，二次仪表带有自动温度补偿，采用变容二极管作调制器的深度负反馈放大器，具有零漂小，性能稳定的特点，适于长期连续使用。
JPB—607型的便携式溶解氧测定仪也主要是由两部分组成：传感器和电子单元。
溶解氧仪的校准步骤及操作规程
溶解氧仪的校准步骤及操作规程溶解氧仪的校准步骤1.校准功能：为了测得精准的测量结果，溶解氧电极测量前必需进行极化和校准，仪器具有多种校准功能，有零校准、满度校准、气压校准和盐度校准。
极化：新电极、24小时以上不进行使用的电极或更换电解液的电极，电极需30—60分钟通电极化时间，电极离开仪器或关机1小时内需要5—25分钟通电极化时间，极化后，才能进行校准和测量。
2.零氧校准：将溶解氧电极放入5%的新鲜配制的亚硫酸钠溶液中，在仪器处于测量状态下，按“模式”键，仪器进入模式选择状态，按上键或下键选择“Zero”模式状态；或仪器处于模式选择状态下，直接按上键或下键选择Zero模式状态，按确定键仪器进入零氧校准功能状态。
待读数稳定后按确定键，仪器退出Zero模式状态，进入模式选择状态，零氧校准结束。
当仪器处于零氧校按时，在按下确定键之前，可以按测量键取消这一状态，进入测量状态。
3.气压校准仪器测得的溶解氧值与大气压值有关，仪器内部预设的大气压值为101.3pa,测量前应选择合适的气压值。
在仪器处于测量状态下，按模式键，仪器进入模式选择状态，按上键或下键选择Air模式选择；或仪器处于模式选择状态下，直接按上键或下键选择Air，按确定键仪器即进入气压校准功能状态。
此时，仪器显示当前预设的大气压值，可以按上键或下键修改气压值，修改为实际气压值后，按确定键，则仪器完成气压校准设定功能，自动退出Air状态，进入模式选择状态。
当仪器处于气压校按时，仪器显示当前的气压值，在按下确定键之前，可以按测量键取消这一状态，进入测量状态。
4.盐度校准溶解氧值欲盐度有关，仪器内部预设的盐度0.0g/L，测量前应选择合适的盐度值。
在仪器处于测量状态下，按模式键，仪器即进入模式选择状态，按上键或下键选择Salt模式状态；或仪器处于模式选择状态下，直接按上键或下键选择Salt模式状态，按确定键仪器进入盐度校准功能状态。
此时，仪器显示当前设置的盐度，可以按上键或下键修改盐度值，修改为实际盐度值后，按确定键，则仪器完成盐度校准设定功能，自动退出Salt模式，进入模式选择状态。
JPB—607A便携式溶解氧测定仪操作规程
JPB—607A便携式溶解氧测定仪操作规程一、仪器性能测量范围：二、仪器操作开机第一次使用仪器时打开仪器机箱后面板电池盖，将二节AA 碱性电池按照机箱内指示的“＋”、“－”方向装入机箱，盖上电池盖。
按下“ON/OFF”键，仪器液晶将全显，约几秒后仪器自动进入溶解氧浓度测量工作状态。
仪器有溶解氧浓度测量、零氧校准、满度校准和盐度设置四个工作状态，这四个工作状态可通过“模式”键进行轮流切换，切换流程为“溶解氧浓度测量→状态零氧校准→满度校准→盐度设置→溶解氧浓度测量”。
溶解氧浓度测量显示界面如下：警告：当长时间不使用本仪器时，请打开仪器后盖，取出电池。
注意：当仪器未接DO-957 氧电极或电极内的温度电极损坏时仪器显示温度值为℃，溶解氧值按照℃进行测量补偿。
校准功能在溶解氧浓度测量前，为了获得准确的测量结果，溶解氧电极必需进行极化、校准。
仪器具有零氧校准、满度校准和盐度设置。
极化：新电极、24 小时以上不进行使用的电极或更换电解液的电极，电极需30～60 分钟通电极化时间，电极离开仪器或关机 1 小时内需要5～25 分钟通电极化时间，极化后，才能进行校准、测量。
零氧校准将溶解氧电极放入5%的新鲜配制的亚硫酸钠溶液中，在仪器处于溶解氧测量工作状态下，按“模式”键，仪器即进入“零氧校准”工作状态，待读数稳定后，按“确定”键，贮存电极当前的零氧值，零氧校准结束。
此时，仪器还处于“零氧校准”工作状态。
再按“模式”键，仪器进入“满度校准”工作状态。
零氧校准显示界面如下：满度校准把溶解氧电极从溶液中取出，用水冲洗干净，用滤纸小心吸干薄膜表面的水分，并放入盛有蒸馏水容器（如三角烧瓶、高脚烧杯中）靠近水面的空气上或者放入空气中，但电极表面不能占上水滴，在仪器处于“零氧校准”工作状态下，按“模式”键，仪器即进入“满度校准”工作状态，待读数稳定后，按“确定”键，贮存电极当前的满度值，满度校准结束。
此时，仪器还处于“满度校准”工作状态。
使用便携式溶解氧测定仪(常量)安全操作规程
编订：__________________单位：__________________时间：__________________使用便携式溶解氧测定仪（常量）安全操作规程Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-4131-57 使用便携式溶解氧测定仪（常量）安全操作规程使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
1.本规程适合上海雷磁（JPB-607）便携式溶解氧测定仪，使用前，请仔细阅读使用说明书，熟悉仪器操作界面。
2.仪器使用环境温度和被测样品温度不大于40℃，实验现场无显著磁场影响。
3.使用前应将两节碱性电池正确安装在机箱内，如果超过24小时长不用，应将电池取出，放在冰箱内保存。
4.第一次使用或者长时间未使用本仪器，使用前，应进行氧电极极化和校准。
极化：新电极、24小时以上不进行使用的电极或更换电解液的电极，氧电极需（30～60）min通电极化时间，电极离开仪器或关机1h内需要(5～25)min通电极化时间，极化后，才能进行校准、测量。
5.进行零氧校准时，应将电极完全插入5%的新鲜配制的亚硫酸钠溶液中，否则，仪器零氧电流过大，仪器显示“E1”。
6.进行满度校准时，电极应用水冲洗干净，用滤纸小心吸干薄膜表面的水分，并放入盛有蒸馏水容器（如三角烧瓶、高脚烧杯中）靠近水面的空气上或者放入空气中，但电极表面不能占上水滴，检查电极内的溶液是否充足，以免满度校准时电流太小，仪器显示“E2”。
日博JPB-607A 型便携式溶解氧测定仪使用说明书
目录1 仪器介绍................................................................................................. - 1 -1.1 简介.......................................................................................... - 1 -1.2 技术指标.................................................................................. - 2 -1.3 主要功能.................................................................................. - 3 -2 安全提示................................................................................................. - 4 -3 专业术语................................................................................................. - 5 -4 仪器结构及安装..................................................................................... - 6 -4.1 仪器结构.................................................................................. - 6 -4.2 仪器的安装.............................................................................. - 7 -4.2.1 便携式腕带安装............................................................... - 7 -4.2.2 电极的安装....................................................................... - 8 -5 仪器操作................................................................................................. - 9 -5.1 屏幕标识 .......................................................................... - 9 -5.2 按键功能 ........................................................................ - 12 -5.3 仪器基本操作........................................................................ - 13 -5.3.1 开关机............................................................................. - 13 -5.3.2 功能设置......................................................................... - 14 -5.3 电极标定................................................................................ - 18 -5.3.1 准备溶解氧电极............................................................. - 18 -5.3.2 溶解氧电极的标定......................................................... - 19 -5.4 测量........................................................................................ - 21 -I5.4.1 测量开始前的准备......................................................... - 21 -5.4.2 测量结果......................................................................... - 21 -6 仪器维护与故障排除........................................................................... - 23 -6.1 仪器的维护............................................................................ - 23 -6.2 电极的使用和维护................................................................ - 24 -6.3 常见故障排除........................................................................ - 24 -7 技术支持............................................................................................... - 25 -7.1 技术咨询................................................................................ - 25 -7.2 操作指导................................................................................ - 25 -7.3 售后服务 ........................................................................ - 25 -7.4 配件采购................................................................................ - 26 -7.5 联系方式................................................................................ - 26 -1 仪器介绍1.1 简介JPB-607A型便携式溶解氧测定仪，适用于现场和野外使用，可同时显示溶解氧值和温度值。
溶解氧测定仪 操作规程
溶解氧测定仪操作规程
《溶解氧测定仪操作规程》
一、仪器简介
溶解氧测定仪是用于测量液体中溶解氧浓度的仪器，通常用于环境监测、水质检测以及实验室分析等领域。
它采用电化学传感技术，能够准确、快速地测量溶解氧浓度。
二、操作前准备
1. 检查仪器是否处于工作状态，各部件是否完好。
2. 准备好标准溶液和待测样品。
3. 接通电源，并等待仪器预热。
三、测量操作
1. 校准仪器。
使用标准溶液进行校准，确保仪器准确度。
2. 取适量的待测样品，并进行预处理。
例如，如果样品中有气泡，需要将其排出。
3. 用吸管抽取样品，放入测定仪的测量池中。
4. 启动仪器。
根据仪器操作手册的要求，设置测量参数并开始测量。
5. 等待测量结果稳定后，记录溶解氧浓度值。
四、清洁与维护
1. 每次使用后，及时清洁仪器。
避免样品残留导致仪器污染。
2. 定期对仪器进行维护保养，包括更换电极、校准仪器以及检查仪器各部件是否正常。
五、注意事项
1. 在操作过程中需佩戴手套，避免样品对皮肤的刺激。
2. 注意仪器的电源和电路安全，避免发生电路短路或漏电等安全事故。
3. 严格按照操作规程进行操作，避免因操作不当导致仪器损坏或测量结果错误。
六、结束操作
1. 关闭仪器电源，并进行清洁和维护。
2. 将仪器放置在指定的存放位置，确保其安全。
以上就是《溶解氧测定仪操作规程》，希望能够帮助您正确操作溶解氧测定仪，确保测量结果的准确性和可靠性。
使用便携式溶解氧测定仪安全操作规程(通用版)
( 操作规程 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改使用便携式溶解氧测定仪安全操作规程(通用版)Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.使用便携式溶解氧测定仪安全操作规程(通用版)1.本规程适合上海雷磁（JPB-607）便携式溶解氧测定仪，使用前，请仔细阅读使用说明书，熟悉仪器操作界面。
2.仪器使用环境温度和被测样品温度不大于40℃，实验现场无显著磁场影响。
3.使用前应将两节碱性电池正确安装在机箱内，如果超过24小时长不用，应将电池取出，放在冰箱内保存。
4.第一次使用或者长时间未使用本仪器，使用前，应进行氧电极极化和校准。
极化：新电极、24小时以上不进行使用的电极或更换电解液的电极，氧电极需（30～60）min通电极化时间，电极离开仪器或关机1h内需要(5～25)min通电极化时间，极化后，才能进行校准、测量。
5.进行零氧校准时，应将电极完全插入5%的新鲜配制的亚硫酸钠溶液中，否则，仪器零氧电流过大，仪器显示“E1”。
6.进行满度校准时，电极应用水冲洗干净，用滤纸小心吸干薄膜表面的水分，并放入盛有蒸馏水容器（如三角烧瓶、高脚烧杯中）靠近水面的空气上或者放入空气中，但电极表面不能占上水滴，检查电极内的溶液是否充足，以免满度校准时电流太小，仪器显示“E2”。
7.测量时，将电极完全进入溶液中，仪器即可显示被测溶液的溶解氧值。
8.仪器的插座必须保持清洁、干燥，切忌与酸、碱、盐溶液接触。
上海仪电 雷磁JPB-607A型便携式溶解氧分析仪说明书
附录 1：................................................................................ 19 附录 2：本系列产品订购信息.......................................... 20
测定仪” 溶解氧电极的标定。请参阅“电极的标定” 盐度的设置。请参阅“盐度设置” 溶解氧的测量。请参阅“测量” 溶解氧仪的关闭。请参阅“关闭 JPB-607A 型便携式溶解氧测定仪”
2.2.1 启动 JPBJ－607A 型溶解氧测定仪
本仪器采用 2 节 5 号 AA 碱性电池，当您第一次使用本仪器时请打 开仪器机箱后面板电池盖，将二节 5 号 AA 碱性电池按照机箱内指示的
盐度：水中含盐量。用 g/L 表示。 零点标定：在“无氧水”（新鲜配制的 5%亚硫酸钠溶液）中对电极进
行标定。 满度标定：在空气或空气充分溶解饱和的水中对电极进行标定。
2.1.2 JPB-607A 型便携式溶解氧测定仪的特点
JPB—607A 型便携式溶解氧测定仪，主要是为方便用户携带方便， 适用于现场和野外操作而设计的。可同时显示溶解氧值和温度值。该仪 器适用于自来水水源监测、水产养殖场、环保、污水处理厂、饮料行业 及科研单位等部门对水体溶解氧的测定。
● 内充液 溶解氧填充液在使用一段时间后需更换。溶解氧填充液使用时间与
使用状况有关。溶解氧电极根据使用情况需要在 2 星期至 2 个月里更换 溶解氧填充液。
JPB-607A便携式溶解氧分析仪使用说明书
JPB-607A便携式溶解氧分析仪使用说明书一、概述JPB-607型便携式溶解氧分析仪(以下简称仪器)，主要是为方便用户携带到现场操作而设计的。
该仪器可分为传感器和电子单元两个部份。
传感器采用极谱型复膜氧电极。
电子单元为带有自动温度补偿的集成运算放大器组成。
仪器采用31／2位液晶显示可显示溶解氧值和温度。
二、技术参数2.1 仪器工作条件：2.1.1 环境温度：(O～4O)℃；2.1.2 相对湿度；不大干90％；2.1.3 被测样品温度：(O～40)℃；2.1.4 供电电源：9F22型9伏电池一节；2.1.5 除地磁场外，无显著电磁场影响。
2.2 主要技术指标：2.2.1 测量范围：溶解氧：(0～20.0)mg.L-1 温度：(0～40)℃2.2.2 电子单元的准确度：±0.1mg/L±1个字2.2.3 仪器准确度：溶解氧：±0.1mg/L±1个宇(校准温度与测量温度相同)±0.5mg/L±1个字标准温度与测量温度相差±10℃时)温度：±1℃2.2.4传感器响应时间：不大于3Os(2O℃时90％响应)2.2.5传感器残余电流：不大于O.15mg.L-1±1个字；2.2.6电子单元的稳定性：在3h内不超过±0.1mg/L±1个宇；2.2.7仪器稳定性：不超过±0.2mg.L-1±1个字／1h；2.2.8自动温度补偿范围：(0～40)℃；2.2.9外形尺寸L×b×h，mm：165×72×35；2.10仪器重量(kg)：0.3。
三、工作原理仪器由极谱型复膜氧电极与带有微处理机电子单元两大部分组成。
极化电压输出0.7伏左右电压，施加于氧电极上，银接电源正极，黄金接电源负极。
黄金电极与I-V转换单元的集成运算放大器连接。
在此单元中，来自于电极的电流讯号转换成电压讯号，同时对电极的温度系数作部份补偿，I-V单元的输出讯号，再送入温度补偿单元中，对电极温度系数进行全补偿，最后由数字显示测量结果。
便携式溶解氧测定仪操作规程
便携式溶解氧测定仪操作规程1 编制目的为了规范JPB-607A型便携式溶解氧测定仪的操作规程，正确使用仪器，保证检测工作顺利进行，确保操作人员人身安全和设备安全，特编制本操作规程。
2 适用范围本操作规程适用于本公司JPB-607A型便携式溶解氧测定仪。
3 引用文件《JPB-607A型便携式溶解氧测定仪》使用说明书。
4 操作步骤4.1仪器工作条件（1）环境温度：（0~40）℃；（2）相对湿度：不大于90%；（3）被测样品温度：（0~40）℃；（4）供电电源：AA碱性电池二节；（5）除地磁场外，无显著电磁场影响。
4.2主要技术参数4.3 操作方法4.3.1操作盘操作盘由操作键盘和显示屏组成。
操作键盘本仪器的操作控制仅仅通过面板上的六个按键实现，这六个按键将贯穿整个仪器的使用过程。
1.“背光按钮”：按住此键，则液晶处于背光显示状态。
2.“ON/OFF”键：仪器电源开关。
3.“模式”键：按下此键，可以切换仪器“溶解氧浓度测量/零氧标定/满度标定/盐度设置”工作状态。
4.“确认”键:当仪器处于“零氧标定/满度标定/盐度设置”工作状态时，按下此键，贮存仪器当前工作状态测量值。
5.键:当仪器处于“盐度设置”工作状态时，调节该参数值6.键:当仪器处于“盐度设置”工作状态时，调节该参数值。
仪器采用宽屏幕液晶(LCD)显示，数字清晰，同时具有操作提示功能，能指示多种工作状态。
当仪器“ LOBAT”标志显示，说明仪器电池电压不足，应立即更换电池。
下图显示液晶的可能显示内容。
4.4用溶解氧仪的方法溶解氧测定仪主要用来测量水溶液的含氧量。
使用溶解氧测定仪测量溶液的含氧量需要进行3个主要步骤。
4.4.1初次使用4.4.2电极标定4.4.3溶解氧的测定此过程期间，会显示来自JPB-607A型溶解氧测定仪的状态消息，而且可以通过操作键盘相对应的按键更改用户的参数设置。
JPB-607A型溶解氧测定仪由电子单元和电极系统组成，电极系统由溶解氧测量电极（包含温度测量电极）构成。
JPB-607A便携式溶解氧仪作业指导书
1 目的规范JPB-607A便携式溶解氧测定仪的操作程序，正确使用仪器，保证检验工作的顺利进行。
2 适用范围适用于JPB-607A便携式溶解氧测定仪的使用操作。
3 职责3.1仪器使用人员职责：按JPB-607A便携式溶解氧测定仪使用操作程序正确操作仪器，如实记录仪器状态，仪器如有故障，及时通知仪器保管员3.2仪器保管员职责：妥善保管好仪器，对仪器使用维护进行监督管理，保障仪器正常运转。
3.3实验室主任职责：确保人员、仪器到位，满足实验室分析要求。
4 仪器主要技术性能4.1仪器工作条件：环境温度：(O～4O)℃；相对湿度；不大干90％；被测样品温度：(O～40)℃；除地磁场外，无显著电磁场影响。
4.2主要技术指标：测量范围：溶解氧：(0～20.0)mg.L-1温度：(0～40)℃自动温度补偿范围：(0～40)℃仪器显示值误差：（1）溶解氧：±0.mg/g（2）温度：± 0.5 ℃5操作步骤5.1准备1）安装好溶解氧电极，具体操作如下将膜帽从电极上拧下来，然后用蒸馏水把膜帽的内外冲洗干净并且甩干水分；用蒸馏水吧电极的阴阳极组件清洗并擦干；往膜帽内注入四分之三体积的电解液；吧膜帽拧到电极上，直到拧紧为止。
膜篇因当于电极阴极的头部完全接触无隔层。
2）安装好仪器后测试前需要极化电极，操作如下将电极连接仪表开机给电极供电，极化约60分钟；如果电极从仪表上拔下不超过1个小时，允许在使用前只极化25分钟。
3）准备样品，做准备标定电极的溶液如新鲜配置的5%亚硫酸钠溶液和去离子水。
5.2标定1）将洗净的溶解氧电极放入5%的新鲜配置的亚硫酸钠溶液中，按标定键进入标定状态，仪器显示‘Zero’字样，并进入零氧标定工作状态，待读数稳定后，按‘确认’键完成零氧标定。
2）将溶解氧电极从溶液中取出，用蒸馏水冲洗干净，用滤纸擦干后放入盛有蒸馏水的容器中,要求靠近水面的空气上或者放入空气中，但电极表面不能沾上水滴。
溶氧仪
JPB-607型便携式溶解氧分析仪
1,将电极插头插入仪器的插口( 2 )内,同时将仪器的电源开关拨至"测量"档,测量选择开关拨至"溶氧"档,盐度( 3 )调节旋钮向左旋至底(0g/L).
2,仪器预热10分钟,然后将电极放入5%新鲜配制的亚硫酸钠溶液中5分钟,待读数稳定后,使仪器显示为零.由于电极的残余电流极小,如果没有亚硫酸钠溶液,只要将仪器电源开头置于调零档,调节调零电位器,使仪器显示为零即可.
3,把电极从溶液中取出用水冲洗干净,用滤纸小心吸干薄膜表面水分,放入空气中待读数稳定后,调节跨度调节器,使读数指示值为纯水在此温度下的饱和溶解氧值.各种温度下的饱和溶解氧值见附录1.
4,反复操作2～3.
5,将电极浸入被测溶液中,此时仪器的读数即为被测水样的溶解氧值. 氧在不同温度和氯化物浓度水中饱和含量表(101.3KPa)
注:①表中的栏2是氧溶解度(Cs).以每升水含若干毫克氧表示;在101.3Kpa 压力下.纯水中含有带饱和水蒸汽的空气时含氧量为
20.94%(V/V).
②氧在水中的溶解度随含盐度的增加而降低,其关系是线性关系,实际上水的含盐量可高达35g/l,含盐量以每升水中含多少克盐表示,表中所列的△Cs是进行校准时每升每克盐浓度要减去的数值.因此,氧在含有mg/l盐的水中的溶解度,要用对应的纯水的氧溶解度减去n△Cs 的数值便可求得.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
JPB-6O7溶解氧测定仪的使用及校准
1、电极的安装
1.1 刚出厂的电极为干燥状态，在使用前，按下列顺序装膜：
a. 在膜盒中小心用镊子钳取出薄膜；
b. 将光滑平整无孔圆形薄漠平放在托座上；
c. 套上衬环，使薄膜紧压在托座上；
d. 将压环旋入托座；
e. 用工具插入托座底部槽内旋紧即可。
（亦可使用钢尺圆弧部分作为工具）。
1.2 用蒸馏水清洗电极腔体数次，再用电解液清洗腔体一次，将黄金电极向上且直倒置，加入电解液至溢出黄金表面。
1.3 将固定膜的压环放于黄金电极上，用左手轻轻拉住压环，旋入紧帽。
在旋入过程中薄膜会逐渐贴紧黄金电极表面至平整。
注意：不要旋的过紧，以避免薄膜破损！
1.4 安装薄膜时，尽可能使腔体中无小气泡，安装完毕后，用蒸馏水清洗电极外残留电解液。
此时电极处于等待用状态。
2、仪器的使用
2.1 将电极插头插入仪器的插口内，同时将仪器的测量/调零电源开关拨至“测量”档，溶氧/温度测量选择开关拨至溶氧档，盐度调节旋钮向左旋至底（0g/ L）。
2.2 仪器预热5分钟，然后将电极放入5%新鲜配制的亚硫酸钠溶液中5分钟，待读数稳定后，调节调零旋钮，使仪器显示为零。
由于电极的残余电流极小，如果没有亚硫酸钠溶液，只要将测量/调零电源开关置于调零档，调节调零电位器，使仪器显示为零即可。
2.3 把电极从溶液中取出，用水冲洗干净，用滤纸小心吸干薄膜表面水分，放入空气中待读数稳定后，调节跨度校准旋钮，使读数指示值为纯水在此温度下饱和溶解氧值。
各种温度下饱和溶解氧值见附录1。
2.4 反复5.2.2～5.2.3操作。
2.5 将电极浸入被测溶液中，此时仪器的读数即为被测水样的溶解氧值。
2.6 含盐水溶液溶解氧的测量
如果被测水样含有一定盐度（如海水养殖场），测量时，应进行盐度校准，按5.2.2～5.2.3校准好仪器后，把被测水样的盐度换算成g/L单位表示，把盐度校准调节器旋至相应的位置，完成盐度校准后，即可测量溶液的溶解氧值。
仪器的显示值即为该盐度下的溶解氧值。
2.7 如需测量溶液的温度，只要将测量选择功能开关拨至测温档，仪器显示值即为该温度值。
注：测量时应保证水样对电极恒定的流速。
3、溶解氧测量仪器跨度校准方法的讨论
溶解氧测量仪器跨度校准可以采用各种方法，除了介绍的空气校准方法，可以根据条件和工作需要，还可采用化学法或空气饱和水校准法。
3.1 空气校准技术
从化学原理可知，当水中溶解氧饱和时，液相中氧分压等于液相上面气体的氧分压，也就是，在平衡状态时，由水面上的空气进入水中氧的速率，与水中逸回到空气中的氧速率是相等的。
氧电极为氧分压敏感元件，因此浸入水相或水相面上的空气，氧电极将产生相等的电流，这就是空气校准技术的原理。
3.2 化学法
在一定温度下，把电极浸入水样中，同时用化学法取样分析水样溶解氧量。
以化学法测得的值为标准仪器的读数，具体化学分析法请参阅有关书籍。
在取样化学分析时，应注意仪表的读数，取样后尽可能马上进行分析，如果取样分析过程中仪表的读数不变，则按上述方法校准仪器，如果仪表读数在取样和校准调整之间有变化，则按下式确定仪表校准数值：
仪表校准数值=（校准时仪表读数/取样时仪表读数）×化学分析时溶解氧值
例如：取样时仪表读数：8.38
校准仪表读数：8.00
化学分析的溶解氧值：7.00
仪表校准数值=（8.00/8.38）×7.00=6.68
3.3用被空气饱和的水进行校准
在一定气压和温度下，水中饱和溶解氧为一定值，因此，可以利用经过空气饱和的水进行校准仪器。
具体操作是，在带着盛有蒸馏水的容器中用空气泵连续向水中鼓泡一小时以上，在鼓泡时放入电极并用机械搅拌水体，测定水温按表4求得该温度下溶解氧来校准仪器。
以上三种方法中化学法精确度最高，是经典的方法，但消耗大量的化学试剂。
第三种方法需要设备条件。
这三种方法在条件较差的现场不容易做到。
空气校准方法操作简单，又具有足够精确度，是一种适用现场校准仪器的方法。
作为温度和含量函数的水中氧的溶解度。
