SDH原理(华为)-第6章 光接口类型和参数
第6章数字光纤通信系统
•6.1 两种传输体制
•6.1.1 复用原理介绍
•2、复用示意图
Multiplexor (MUX) Demultiplexor (DEMUX，or DMX)
Sometimes just called a MUX
第6章数字光纤通信系统
•6.1 两种传输体制
•6.1.1 复用原理介绍
第6章数字光纤通信系统
•6.1 两种传输体制
•6.1.2 准同步数字系列PDH
•4、PDH体制电接口和光接口的主要参
数 •对基群2.048Mb/s
•编码传号反转码
•Coded Mark Inversion
•E1
•E2
•E3
•E4
•CMI编码
•输入码字 编码结果
•0
01
•1
00/11交替
第6章数字光纤通信系统
•发送顺序
•采用指针技术是SDH的创新，结合虚容器(VC:Virtual Container)的概念， 解决了低速信号复接成高速信号时，由 于小的频率误差所造成的载荷相对位置漂移的问题。
第6章数字光纤通信系统
•6.1 两种传输体制
•6.1.3 同步数字系列SDH
•3、SDH复用结构
•SDH高速率等级有： • STM-4， STM-16， STM-64， STM-256 •相应速率为STM-1的4，16，64，256倍。
•时隙=8bit=前7bit(信息)+末位1bit(信令)
•一次群(基群)速率T1=193bit/125 µs=1.544Mb/s 第6章数字光纤通信系统
•6.1 两种传输体制
•6.1.2 准同步数字系列PDH
•PDH-E基群帧结构

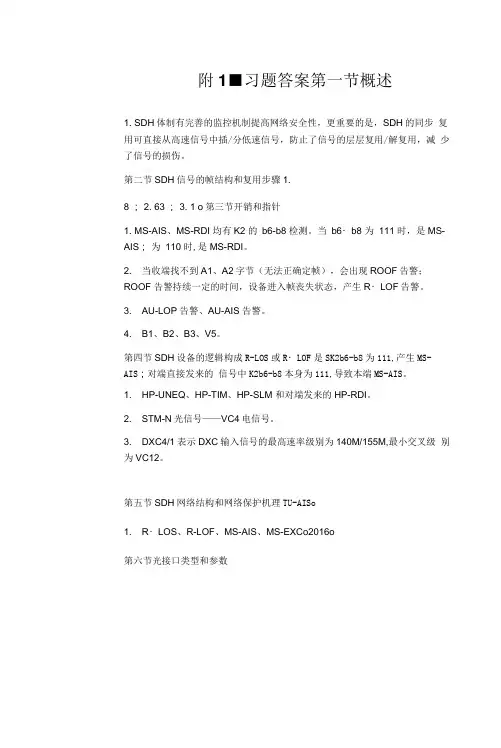

SDH原理答案和缩略语
附1■习题答案第一节概述1. SDH体制有完善的监控机制提高网络安全性，更重要的是，SDH的同步复用可直接从高速信号中插/分低速信号，防止了信号的层层复用/解复用，减少了信号的损伤。
第二节SDH信号的帧结构和复用步骤1.8 ； 2. 63 ； 3. 1 o第三节开销和指针1. MS-AIS、MS-RDI 均有K2 的b6-b8 检测。
当b6・b8 为111 时，是MS-AIS；为110 时,是MS-RDI。
2. 当收端找不到A1、A2字节（无法正确定帧），会出现ROOF告警；ROOF 告警持续一定的时间，设备进入帧丧失状态，产生R・LOF告警。
3. AU-LOP 告警、AU-AIS 告警。
4. B1、B2、B3、V5。
第四节SDH设备的逻辑构成R-LOS或R・LOF是SK2b6-b8为111,产生MS-AIS；对端直接发来的信号中K2b6-b8本身为111,导致本端MS-AIS。
1. HP-UNEQ、HP-TIM、HP-SLM 和对端发来的HP-RDI。
2. STM-N光信号——VC4电信号。
3. DXC4/1表示DXC输入信号的最高速率级别为140M/155M,最小交叉级别为VC12。
第五节SDH网络结构和网络保护机理TU-AISo1. R・LOS、R-LOF、MS-AIS、MS-EXCo2016o第六节光接口类型和参数1 .加扰的NRZ码。
2 .表示光接口用于局内通信，信号速率155M,用G.652光纤。
第七节定时与同步1 .主从同步、伪同步。
2 .外时钟、线路时钟、支路时钟、设备内置时钟。
第八节传输性能1.定时抖动（抖动）是指数字信号的特点时刻（例如最正确抽样时刻）相对其理想时间位置的短时间偏离。
所谓短时间偏离是指变化频率高于10Hz的相位变化。
而漂移指数字信号的特定时刻相对其理想时间位置的长时间的偏离，所谓长时间是指变化频率低于10Hz的相位变化。
附2■专用词汇及缩略语(1) 2M 复用在VC4中的位置是第二个TUG3、第三个TUG2、第一个TU12,那 么该2M 的时隙序号为。
华为光端机SDH基本原理
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 2
课程目标
学习完此课程，您应能：
1.
掌握SDH信号帧结构以及各种开销字节及相关 告警的含义
2. 3. 4.
掌握设备的逻辑组成
理解各种设备级保护和网络级保护 理解复用和解复用的过程
HUAWEI TECHNOLOGIES CO., LTD.
信息净负荷(9行×261列)
STM-N帧中放置各种业务信息的地方。 2M/34M/140M等PDH信号、ATM信号、IP信息包等打包成
信息包后，放于其中。然后由STM-N信号承载，在SDH网
先行后列
1 3 4 5
MSOH RSOH
AU-PTR
STM-N净负荷 (含POH)
以字节为单位 (8bit) 的块状帧 帧 频 8000 帧 /s ， 帧 周期125us
9
9× N 261× N
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 16
HUAWEI TECHNOLOGIES CO., LTD. Huawei Confidential Page 10
SDH的特点
PDH→SDH——通过指针定位预见低速信号在帧中位置， 使收端可直接下低速信号。
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
2018/10/6
Security Level: Internal Use Only
SDH基本原理
HUAWEI TECHNOLOGIES CO., LTD.
SDH原理(华为SDH原理)非常通俗
目录第1章SDH概述 (3)1.1 SDH产生的技术背景——为什么会产生SDH传输体制 (3)1.2 与PDH相比SDH有哪些优势 (6)1.3 SDH的缺陷所在 (9)小结 (10)习题 (10)第2章SDH信号的帧结构和复用步骤 (11)2.1 SDH信号——STM-N的帧结构 (11)2.2 SDH的复用结构和步骤 (15)2.3 映射、定位和复用的概念 (25)第3章开销和指针 (29)3.1开销 (29)3.2指针 (41)小结 (46)习题 (46)第4章SDH设备的逻辑组成 (47)4.1 SDH网络的常见网元 (47)4.2 SDH设备的逻辑功能块 (49)小结 (65)习题 (65)第5章SDH网络结构和网络保护机理 (66)5.1 基本的网络拓扑结构 (66)5.2 链网和自愈环 (68)5.3 复杂网络的拓扑结构及特点 (81)5.4 SDH网络的整体层次结构 (84)5.5 PDH向SDH过渡的策略 (86)小结 (86)`习题 (86)第6章光接口类型和参数 (87)6.1 光纤的种类 (87)6.2 6.2 光接口类型 (88)6.3 光接口参数 (88)小结 (91)习题 (91)第7章定时与同步 (92)7.1 同步方式 (92)7.2 主从同步网中从时钟的工作模式 (94)7.3 SDH的引入对网同步的要求 (94)7.4 SDH网的同步方式 (95)7.5 S1字节和SDH网络时钟保护倒换原理 (99)小结 (103)习题 (103)第8章传输性能 (104)8.1 误码性能 (104)8.2 可用性参数 (107)8.3 抖动漂移性能 (107)小结 (110)习题 (110)第1章 SDH概述目标：1. 了解SDH的产生背景——为什么会产生SDH传输体制。
2. 了解SDH体制的优点和不足。
3. 建立有关SDH的整体概念为以后更深入的学习打下基础。
1.1 SDH产生的技术背景——为什么会产生SDH传输体制在讲SDH传输体制之前，我们首先要搞清楚SDH到底是什么。
SDH原理详解(共67张)
（A）STM-N帧
周期为125s。STM-1帧有19440比特，
STM-4帧有77760比特，STM-16帧有
1
9N
270N
311040比特，STM-64帧有1244160比特。
1 再生段开销
3
图B表示再再生段上传送的信号帧，
再生段净荷
它有再生段净荷和再生段开销组成。再
段净荷支持复用段层信号传送，而再生段
F1 × ×
3 D1 △ △ D2 △
D3
4
AU PTR
5 B2 B2 B2 K1
K2
6 D4
D5
D6
7 D7
D8
D9
8 D10
D11
D12
9 S1
M1 E2 × ×
第21页，共67页。
STM-1 段开销 字节安 (kāi xiāo)
排1 2 3
4
5
67
8
9
1
2
△
3 D1
△
4
5
6 D4
7 D7
8 D10
（SONET）的研究。 1986年CCITT开始审议SONET标准，并于1988年通
过了第一批SDH建议。
第4页，共67页。
1.2 PDH 和 SDH 的 比 较
1.2.1 PDH是逐级复接，SDH是一步到位；用SDH设备组网简单(jiǎndān)
经济
140
34
8
OLTE
140
2
34
OLTE:光线路终端 8
（1）一次到位的同步复用方式使传输系统的硬件品种、
数量减少。
（2）高度标准化的光接口。
（3） 具有强有力的标准化网管功能
光网络基础培训(华为)_图文_图文
增强网络的生存性和安全性--能组成各种自愈网；另设备的智能化使得实现全 网的故障定位。
前向/后向兼容--兼容PDH各种速率信号，并能兼容新业务信号。
SDH 复用解复用过程
SDH等级与速率
等级 STM-1 STM-4 STM-16 STM-64
1、PDH主要是为话音业务设计，而现代通信的趋势是宽带化 、智能化和个人化。 2、PDH传输线路主要是基于点对点连接，缺乏网络拓扑的灵 活性。 3、存在着相互独立的三种地区性标准，造成国际互通难以实 现。 4、PDH技术体系中只有基群信号采用同步复用，其高速等级 信号均采用异步复用，因而上下话路困难。 5、没有统一的标准光接口规范，无法实现横向兼容。 6、PDH技术体系中没有安排很多的用于网络运行、管理、维 护和指配（OAM&P）的比特。
光网络基础培训(华为)_图文_图文.ppt
SDH基本原理 MSTP技术
光纤传输的概念
利用光纤来传输携带信息的光波，以实现通信的目的。
电端 机
光发 送机
光纤
光纤
再生
光接
器
收机
电端 机
模拟信息
光纤通信系统方框图 (单向)
模拟信息
光纤传输发展路标
实用化 产品出现
SDH标准完善 ，PDH仍为主 力
DWDM 开始建设
OADM、OXC 将会逐渐使用
1976 1966
90年代初 80年代
94年
98年
2003年以后
容量增加
99年
高锟提出 光传输理论
PDH产品开始 规模使用
SDH逐步成为 传输主力设备
SDH原理(华为)解析
7×TUG2
V V V V V V V V V V V V V V V V V V
TUG3
UG3
STM-1 SOH 字 节 安 排
A1 A1 A1 A2 A2 A2 B1 E1 D1 D2 AU PTR B2 B2 B2 K1 D4 D5 D7 D8 D10 D11 S1 M1 J0 NU* NU* F1 NU NU D3 K2 D6 D9 D12 E2 NU
D
15 2 SEC 3 1 2
C
11
2
SEC 3
11
1
2 1 2
15 3
QL 优 先 级 a 15 1
PRC SSU-T 1
2
2 15
15 2
SEC 3
2
SEC 3 2
F
A
2 SEC 3 1
E
当 前 有 效 定 时 参 考 备 用 定 时 参 考
1
B
2
SEC 3
2
15 2
D
2 SEC 3 2 1 15
RSOH
MSOH
NU
三、SDH的网同步与定时
•同步目标： 控制时钟频率和相位 在预先确定的容差范围内
•同步方式： 主－从同步 逐级锁定
SDH网同步方式
同步方式 伪同步方式
准同步方式
异步方式
整网只有一个主时钟 有几个主时钟 进入保持模式 网络存在缺陷，时钟 精度不到G.81s标准
指针对网同步的作用
线路 STM-N
NNI 支路
NNI 支路
同步设备 管理功能 NNI NNI
线路 STM-N
REG 中继型
网管设备
线路 STM-N
Q接口
SDH原理(华为)-出版-课程说明
出版说明您好，欢迎阅读本课程！随着华为技术有限公司的不断发展，其通信产品的应用也越来越广泛。
作为华为公司产品之一的SDH光传输产品——OptiX 系列155、622、2.5G、10G等产品已经被越来越多地用来组建各级传输网络。
您是我们尊敬的客户，如果准备学习我公司的OptiX 系列光传输产品，那么本课程SDH原理正好适合于您。
通过学习这部分的内容，使您对SDH建立起一个整体的概念，为以后深入学习SDH设备奠定基础。
读者对象本课程主要是为OptiX 系列传输设备的维护人员编写的，此课程的读者在学习之前应具备如下条件：●基本的通信理论基础，如PCM、PDH相关知识；●基本的光纤通信理论；●想通过本次学习为以后的维护工作打下坚实的基础，尽管预料到本次学习会比较艰辛，但相信您已下定了决心。
如何阅读本课程本课程是理论课程，当然要求您认真地按本课程的讲述次序循序渐进地将内容学完，力求弄懂、吃透。
因为这些是您以后维护设备，以及更进一步提高自己维护水平的基础。
还有，SDH原理讲述的内容较多、较零乱，在阅读时要尽量将其系统化。
同时，只要求您弄懂理论，没有必要死记硬背，关键是理解。
课程中的每一部分都有一些生动有趣的图标，正确充分地用好这些图标，会使您的学习变得轻松有趣而又事半功倍，何乐而不为呢？目标：该图标表示这部分内容是您在相应节的学习目标。
注意：该图标表示若不按照指示操作，可能会无意义或是达不到设定的操作目标。
技术细节：该图标表示这部分内容为技术细节，属于比较专业的东西。
如果您不想了解得那么深入，可以跳过它们。
诀窍：该图标表示这部分内容是些小技巧，您利用它们可以方便操作或节省时间。
警告：当心，您应当尽量避免发生此类问题，否则后果严重！？想一想：注意，问题出现了，这需要您来回答。
不过答不上来不要紧，可以看答案。
本来嘛，这又不是考试。
好了，引言写到这就差不多该结束了，我们马上开始下一步的学习，一同将本课程学完。
理论课的学习是比较枯燥，但不要有畏难情绪，相信通过努力，您一定会弄懂SDH的原理，貌似艰深的理论，到时对您来说也不过如此罢了。
华为公司SDH通信教程
STM-N D1~D4 TM
STM-N ADM D1~D4
STM-N
STM-M D1~D4 STM-N
STM-M
STM-N SDXC
STM-M TM：终端复用器 SDXC：SDH交叉连接器
STM-M ADM：分插复用器 D1~D4：准同步支路信号
SDH通信原理 通信原理
华为技术
目录
一. SDH概述 二. SDH复用原理 三. SDH开销功能 四. SDH自愈网 五. SDH定时同步原理
1.1 PDH的弱点
三个地区性速率，而没有世界性标准 光接口不统一，兼容性差 上下电路困难，设备复杂、不灵活 网管能力差 组网结构单一，缺乏灵活性
1.2 SDH的产生
SONET（同步光网络）：贝尔通信研究所于 80年代初为实现标准光接口提出。 SDH（同步数字体系）：ITU-T（原CCITT） 于1988年接受了SONET的概念，并重新命名 为SDH。
1.3 SDH概念
光同步数字体系（SDH）传输网由SDH网 络单元组成，在光纤线路或其他传输媒体 上进行同步信息传输、复用、和交叉连接 的网络。 SDH网络单元主要有：
光接口的分类及相应的应用类型代码
应用类型 光源标称波长（nm ) 光纤类型 距离（km） STM 等级 STM-1 STM-4 STM-16 局内 短程 1310 G.652 <2 I-1 I-4 I-16 1310 G.652 S-1.1 S-4.1 1550 G.652 S-1.2 S-4.2 1310 G.652 ~40 L-1.1 L-4.1 局间 长程 1550 1550
常用的SDH网络结构
华为SDH光板光口指标
>–8 >–8
过载点 （dBm）
>–3 >0
2 -10～-3
-21
15 -5～0
-21
40 -2～+3
-30
80 -2～+3
-31
L-16.1 L-16.2 Le-16.2
JD16
STM-16
U-16.2 I-16
S-16.1
40 -2～+3 80 -2～+3 100 +5～+7
120 -2～+3 2 -10～-3
15 -5～0
-31.5 -31.5 -31.5
–2～+3
L-16.2
–2～+3
STM-4/STM-1光接口板
JH41板/JLQ4板/JLH1板
发送光功
率
光模块类型
（dBm）
L-1.1
–5～0
S-1.1
–15～–8
<–14 <–26
接收灵敏 度 （dBm）
<–18 <–18 <–27 <–28
接收灵敏 度 （dBm）
<–34 <–28
>–1 >–10
S-64.2b
–1～+2
接收灵敏 度 （dBm）
<–14
过载点 （dBm）
>–1
Le-64.2
+2～+4 <–21
>–8
L-64.2b
+13～+15
V-64.2b
+13～+15
STM-16光接口板
JQ16/JD16/JL16/板
SDH技术原理及应用
SDH 技术原理及应用研究生姓名：谢德达班级：Z1003422 学号：1100342051光纤通信的发展导致了同步数字体系（SDH）的形成。
SDH网在网络的带宽、灵活性、可靠性以及带宽与资源的可管理性等方面，比传统的PDH网有了很大的提高。
以SDH为基础的传送网在几年以前已成为我国以及国际上通信网建设的主导方向。
它不仅将成为未来宽带网的传送平台，而且将是今后全光网络的基本技术。
SDH原理一、SDH信号的帧结构和复用步骤ITU-T规定了STM-N的帧是以字节（8bit）为单位的矩形块状帧结构，如下图所示。
图1 STM-N帧结构STM-N的信号是9行×270×N列的帧结构。
此处的N与STM-N的N相一致，取值范围：1，4，16，64……。
表示此信号由N个STM-1 信号通过字节间插复用而成。
ITU-T规定对于任何级别的STM等级，帧频是8000帧/秒，也就是帧长或帧周期为恒定的125μs。
，STM-N的帧结构由3部分组成：段开销，包括再生段开销RSOH）和复用段开销（MSOH）；管理单元指针（AU-PTR）；信息净负荷（payload）。
1）信息净负荷（payload）是在STM-N帧结构中存放将由STM-N传送的各种信息码块的地方。
2）段开销（SOH）是为了保证信息净负荷正常灵活传送所必须附加的供网络运行、管理和维护（OAM）使用的字节。
段开销又分为再生段开销（RSOH）和复用段开销（MSOH），分别对相应的段层进行监控。
再生段开销在STM-N帧中的位置是第一到第三行的第一到第9×N列，共3×9×N个字节；复用段开销在STM-N帧中的位置是第5到第9行的第一到第9×N 列，共5×9×N个字节。
3）管理单元指针（AU-PTR）位于STM-N帧中第4行的9×N列，共9×N个字节，指针有高、低阶之分，高阶指针是AU-PTR，低阶指针是TU-PTR（支路单元指针）SDH的复用包括两种情况：一种是低阶的SDH信号复用成高阶SDH信号；另一种是低速支路信号（例如2Mbit/s、34Mbit/s、140Mbit/s）复用成SDH信号STM-N。
把手教华为SDH配置
以T2000为例
主菜单“配置”---“保护子网” 点击 再在主菜单“保护子网”---“创建保护子网”---“选择需要创建的保护子网”即可。
维护保护子网 再在主菜单“保护子网”---“保护子网维护”下进行查看检查即可。
二、如何创建保护子网
业务配置分2种方式：手工配置、路径配置。
手工配置：是指一个个单站进行网络配置，配置入口：单站“网元管理器”---“配置”—“业务配置”。从这可以选择“新建”按钮，或“新建SNCP”按钮等。这里可以直接进行VC12/VC3/VC4等级别颗粒业务配置。
然后出现如上图框，在校验开工前打上勾，点击完成。这样就完成了一个网元的新建。
一、创建网元说明
在实际操作时：我们完全按照第一种方式操作即可，即直接搜索设备，选好所属网关---直接就可以创建了。这种方式简单、方便。创建好了后不要急于上载，这时要修改网元ID,这个ID要提前规划好。右键点击网元图标-----属性----修改ID. T2000中修改ID后，要删除此网元图标，重新搜索网元进行创建上载。U2000可以在图标中直接修改过来了。（修改ID虽网元复位2次，但不不触发主控向各单板下发数据，不影响业务，仅暂时托管。）
路径配置：是指在图形化界面下，选择源宿网元，即可指定时隙、路由等，在图形化下进行数据配置方式。
Байду номын сангаас
三、业务配置
区别：
1
2
路径创建：必须先创建VC4服务层路径，因为业务需要承载在服务层路径上。而创建VC4服务层路径，需要在源宿网元间两两站间均要创建，根据光路容量，每个VC4通道均有它的服务层路径。
3
手工配置：不需要配置VC4服务层路径，直接创建业务数据即可，VC4服务层路径将自动生成。
SDH原理
内容提要
一、概 述 二、速率与帧结构 三、同步复用和映射方法 四、网络结构与生存性 六、SDH网同步 七、SDH线路系统和光接口 八、SDH的新发展--MSTP
5
2.1 网络节点接口(NNI)
一个电信传输网原则上包含两种基本设备：传输设备和网络节点设备。 网络节点接口(NNI)的工作定义是网络节点互连的接口。 NNI NNI NNI NNI 支路信号 支路信号 有线 有线 TR SM SM Line Radio
J0
F1 D3 H3 K2 D6 H3 H3
D7
D10 S1
D8
D11 M1
D9
D12 E2
10
段开销的字节描述
1、定帧字节A1和A2：用于识别帧的起始位置（A1=F6H、A2=28H）。 收信正常时，再生器直接转发A1、A2字节；收信故障时，再生器产生A1、
A2字节。(全透明传送)
设备搜索不到A1、A2超过625μs就出现帧失步(OOF)告警， OOF持续3ms以上将出现帧丢失(LOF)告警。
指针处理 复接 定位调整 映射
×7
TUG-2
TU-2
VC-2 VC-12 VC-11
C-2 C-12 C-11
×3 ×4
TU-12 TU-11
管理单元
支路单元 虚容器 容器
19
3.2 复用单元
容器C：用来装载各种速率业务信号的信息结构。 针对PDH 速率系列
规范了 C-11、C-12、C-2、C-3、C-4 五种标准容器。
4、比特间插奇偶校验 N×24 位码B2：用于复用段误码监测。 告警信号是MS-BIP Error。
A1 A1 A1 A2 A2 A2 J0 B1 E1 F1 D1 D2 D3
SDH光传输接口和光放大器接口性能参数
SDH光传输接口和光放大器接口性能参数1、155Mb/s光口类型及参数光口类型最小发光功率最低灵敏度最大光通道代价S1.1 –15 dBm –28 dBm 1 dBL1.1 –5 dBm –34 dBm 1 dBL1.2 –5 dBm –34 dBm 1 dB2、622Mb/s光口类型及参数光口类型最小发光功率最低灵敏度最大光通道代价S4.1 –15 dBm –28 dBm 1 dBL4.1 –3 dBm –28 dBm 1 dBL4.2 –3 dBm –28 dBm 1 dB3、2.5Gb/s光口类型及参数光口类型最小发光功率最低灵敏度最大色散最大光通道代价I16.1 -10dBm –18 dBm 12 1 dBS16.1 –5 dBm –18 dBm N/A 1 dBL16.1 –2 dBm –27 dBm N/A 1 dB2 dBL16.2 –2 dBm –28 dBm 1200~1600ps/nm4、10Gb/s光口类型及参数光口类型最小发光功率最低灵敏度最大色散最大光通道代价I-64.1 -6dBm –11 dBm NA 1 dB S-64.2b –1 dBm –14 dBm 800ps/nm 2 dB L-64.2c –2 dBm –26 dBm 1600ps/nm 2 dB5、GE光接口模块性能指标光接口类型光纤类型工作波长范围（nm）平均发送光功率（dBm）接收灵敏度（dBm）最小过载点（dBm）1000BASE-SX（0.5km）多模770～860 -9.5～0 –17 0 1000BASE-LX（10km）单模1270～1355 -11～-3 –19 –3 1000BASE-VX（40km）单模1270～1355 -5～0 –22 –3 1000BASE-ZX（80km）单模1500～1580 -2～5 –22 –3 1000BASE-CWDM（40km）单模0～5 –19 –3 6、10GE光接口模块性能指标光接口类型光纤类型工作波长范围（nm）平均发送光功率（dBm）接收灵敏度（dBm）最小过载点（dBm）10GBASE-SR（0.3km）多模840～860 -7.3～–1 –11.1 –110GBASE-LR 10GBASE-LW （2km ） 单模1260～1355 -8.2～0.5-11 -110GBASE-LR 10GBASE-LW （10km ） 单模 1260～1355 -8.2～0.5-11 0.510GBASE-ER 10GBASE-EW40km ） 单模 1530～1565 -4.7～4–14.1 –110GBASE-ZR 10GBASE-ZW （80km ） 单模 1530～1565 0～4-21 -75、EDFA-BA 类型及参数【备注：通常光放选择不建议超过17dB，10Gb/s一般选用12dB，】6、EDFA-PA类型及参数【备注：2.5G及以下速率需要配合RT-EDFA使用】7、RT-EDFA类型及参数RT-EDFA用于2.5Gb/s及以下速率线路的中继、波长转换等，适用于机房需要延伸传输距离和进行波长转换的场合，安装在光发射机的输出端，用于转换发射机波长、提高发射机的输出光功率和色散容限，延长信号的传输距离。
SDH原理(华为SDH原理)非常通俗(可编辑修改word版)
目录第1 章 SDH 概述 (2)1.1SDH 产生的技术背景——为什么会产生SDH 传输体制 (4)1.2与PDH 相比SDH 有哪些优势 (7)1.3SDH 的缺陷所在 (10)小结 (11)习题 (11)第2 章 SDH 信号的帧结构和复用步骤 (11)2.1SDH 信号——STM-N 的帧结构 (12)2.2SDH 的复用结构和步骤 (15)2.3映射、定位和复用的概念 (26)第3 章开销和指针 (30)3.1 开销 (30)3.2 指针 (42)小结 (47)习题 (47)第4 章 SDH 设备的逻辑组成 (48)4.1SDH 网络的常见网元 (48)4.2SDH 设备的逻辑功能块 (50)小结 (66)习题 (66)第5 章 SDH 网络结构和网络保护机理 (67)5.1基本的网络拓扑结构 (67)5.2链网和自愈环 (69)5.3复杂网络的拓扑结构及特点 (82)5.4SDH 网络的整体层次结构 (85)5.5PDH 向SDH 过渡的策略 (87)小结 (87)`习题 (87)第6 章光接口类型和参数 (88)6.1 光纤的种类 (88)6.2 6.2 光接口类型 (89)6.3 光接口参数 (89)小结 (92)习题 (92)第7 章定时与同步 (93)7.1同步方式 (93)7.2主从同步网中从时钟的工作模式 (95)7.3SDH 的引入对网同步的要求 (95)7.4SDH 网的同步方式 (96)7.5S1 字节和SDH 网络时钟保护倒换原理 (100)小结 (104)习题 (104)第8 章传输性能 (105)8.1误码性能 (105)8.2可用性参数 (108)8.3抖动漂移性能 (108)小结 (111)习题 (111)第1章 SDH 概述目标：1.了解 SDH 的产生背景——为什么会产生 SDH 传输体制。
2.了解 SDH 体制的优点和不足。
3.建立有关 SDH 的整体概念为以后更深入的学习打下基础。
华为PCM手册 06-第6章 传输类单板
目录
目录
第 6 章 传输类单板..................................................................................................................6-1 6.1 H302ASU-插板式 155Mbit/s SDH光传输板 ....................................................................... 6-1 6.1.1 概述 ......................................................................................................................... 6-1 6.1.2 主要功能 .................................................................................................................. 6-1 6.1.3 单板面板说明........................................................................................................... 6-2 6.1.4 单板拨码开关和跳线设置说明 ................................................................................. 6-5 6.1.5 单板与背板间的接线说明......................................................................................... 6-7 6.1.6 技术指标 .................................................................................................................. 6-9 6.1.7 注意事项 ................................................................................................................ 6-10 6.2 H301PAT-无源光接入终端板 ........................................................................................... 6-10 6.2.1 概述 ....................................................................................................................... 6-10 6.2.2 主要功能 ................................................................................................................ 6-10 6.2.3 单板面板说明......................................................................................................... 6-11 6.2.4 单板拨码开关和跳线设置说明 ............................................................................... 6-13 6.2.5 单板与背板间的接线说明....................................................................................... 6-14 6.2.6 技术指标 ................................................................................................................ 6-15
SDH原理（华为）-第6章__光接口类型和参数（1）【精选】
第6章光接口类型和参数目标：掌握光接口的类型。
掌握光接口的常用参数的概念及相关规范。
传统的准同步光缆数字系统是一个自封闭系统，光接口是专用的，外界无法接入。
而同步光缆数字线路系统是一个开放式的系统，任何厂家的任何网络单元都能在光路上互通，即具备横向兼容性。
为此，必须实现光接口的标准化。
6.1 光纤的种类SDH光传输网的传输媒质当然是光纤了，由于单模光纤具有带宽大、易于升级扩容和成本低的优点，国际上已一致认为同步光缆数字线路系统只使用单模光纤作为传输媒质。
光纤传输中有3个传输“窗口”——适合用于传输的波长范围；850nm、1310nm、1550nm。
其中850nm窗口只用于多模传输，用于单模传输的窗口只有1310nm和1550nm两个波长窗口。
光信号在光纤中传输的距离要受到色散和损耗的双重影响，色散会使在光纤中传输的数字脉冲展宽，引起码间干扰降低信号质量。
当码间干扰使传输性能劣化到一定程度（例10-3）时，则传输系统就不能工作了，损耗使在光纤中传输的光信号随着传输距离的增加而功率下降，当光功率下降到一定程度时，传输系统就无法工作了。
为了延长系统的传输距离，人们主要在减小色散和损耗方面入手。
1310nm光传输窗口称之为0色散窗口，光信号在此窗口传输色散最小，1550nm窗口称之为最小损耗窗口，光信号在此窗口传输的衰减最小。
ITU-T规范了三种常用光纤：符合G.652规范的光纤、符合G.653规范的光纤、符合规范G.655的光纤。
其中G.652光纤指在1310nm波长窗口色散性能最佳，又称之为色散未移位的光纤（也就是0色散窗口在1310nm波长处），它可应用于1310nm和1550nm两个波长区；G.653光纤指1550nm波长窗口色散性能最佳的单模光纤，又称之为色散移位的单模光纤，它通过改变光纤内部的折射率分布，将零色散点从1310nm迁移到1550nm波长处，使1550nm波长窗口色散和损耗都较低，它主要应用于1550nm工作波长区；G.654光纤称之为1550nm波长窗口损耗最小光纤，它的0色散点仍在6-11310nm波长处，它主要工作于1550nm窗口，主要应用于需要很长再生段传输距离的海底光纤通信。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第6章光接口类型和参数
目标：
掌握光接口的类型。
掌握光接口的常用参数的概念及相关规范。
传统的准同步光缆数字系统是一个自封闭系统，光接口是专用的，外界无法
接入。
而同步光缆数字线路系统是一个开放式的系统，任何厂家的任何网络
单元都能在光路上互通，即具备横向兼容性。
为此，必须实现光接口的标准
化。
6.1 光纤的种类
SDH光传输网的传输媒质当然是光纤了，由于单模光纤具有带宽大、易于升
级扩容和成本低的优点，国际上已一致认为同步光缆数字线路系统只使用单
模光纤作为传输媒质。
光纤传输中有3个传输“窗口”——适合用于传输的
波长范围；850nm、1310nm、1550nm。
其中850nm窗口只用于多模传输，
用于单模传输的窗口只有1310nm和1550nm两个波长窗口。
光信号在光纤中传输的距离要受到色散和损耗的双重影响，色散会使在光纤
中传输的数字脉冲展宽，引起码间干扰降低信号质量。
当码间干扰使传输性
能劣化到一定程度（例10-3）时，则传输系统就不能工作了，损耗使在光纤中
传输的光信号随着传输距离的增加而功率下降，当光功率下降到一定程度时，
传输系统就无法工作了。
为了延长系统的传输距离，人们主要在减小色散和损耗方面入手。
1310nm光
传输窗口称之为0色散窗口，光信号在此窗口传输色散最小，1550nm窗口称
之为最小损耗窗口，光信号在此窗口传输的衰减最小。
ITU-T规范了三种常用光纤：符合G.652规范的光纤、符合G.653规范的光
纤、符合规范G.655的光纤。
其中G.652光纤指在1310nm波长窗口色散性
能最佳，又称之为色散未移位的光纤（也就是0色散窗口在1310nm波长处），
它可应用于1310nm和1550nm两个波长区；G.653光纤指1550nm波长窗
口色散性能最佳的单模光纤，又称之为色散移位的单模光纤，它通过改变光
纤内部的折射率分布，将零色散点从1310nm迁移到1550nm波长处，使
1550nm波长窗口色散和损耗都较低，它主要应用于1550nm工作波长区；
G.654光纤称之为1550nm波长窗口损耗最小光纤，它的0色散点仍在
1310nm 波长处，它主要工作于1550nm 窗口，主要应用于需要很长再生段传输距离的海底光纤通信。
6.2 6.2 光接口类型
光接口是同步光缆数字线路系统最具特色的部分，由于它实现了标准化，使得不同网元可以经光路直接相连，节约了不必要的光/电转换，避免了信号因此而带来的损伤（例如脉冲变形等），节约了网络运行成本。
按照应用场合的不同，可将光接口分为三类：局内通信光接口、短距离局间通信光接口和长距离局间通信光接口。
不同的应用场合用不同的代码表示，见表6-1。
表6-1 光接口代码一览表
代码的第一位字母表示应用场合：I 表示局内通信；S 表示短距离局间通信；L 表示长距离局间通信。
字母横杠后的第一位表示STM 的速率等级：例如1表示STM-1；16表示STM-16。
第二个数字（小数点后的第一个数字）表示工作的波长窗口和所有光纤类型：1和空白表示工作窗口为1310nm ，所用光纤为G.652光纤；2表示工作窗口为1550 nm ，所用光纤为G.652或G.654光纤；3表示工作窗口为1550nm ，所用光纤为G.653光纤。
6.3 光接口参数
SDH 网络系统的光接口位置如图6-1所示。
插头插头
图6-1 光接口位置示意图
图中S点是紧挨着发送机（TX）的活动连接器（CTX）后的参考点，R是紧
挨着接收机（RX）的活动连接器（CRX）前的参考点，光接口的参数可以分
为三大类：参考点S处的发送机光参数、参考点R处的接收机光参数和S—
R点之间的光参数。
在规范参数的指标时，均规范为最坏值，即在极端的（最
坏的）光通道衰减和色散条件下，仍然要满足每个再生段（光缆段）的误码
率不大于1×10-10的要求。
6.3.1 光线路码型
前面讲过，SDH系统中，由于帧结构中安排了丰富的开销字节来用于系统的
OAM功能，所以线路码型不必象PDH那样通过线路编码加上冗余字节，以
完成端到端的性能监控。
SDH系统的线路码型采用加扰的NRZ码，线路信号
速率等于标准STM-N信号速率。
ITU-T规范了对NRZ码的加扰方式，采用标准的7级扰码器，扰码生成多项
式为1＋X6＋X7，扰码序列长为27-1＝127（位）。
这种方式的优点是：码型
最简单，不增加线路信号速率，没有光功率代价，无需编码，发端需一个扰
码器即可，收端采用同样标准的解扰器即可接收发端业务，实现多厂家设备
环境的光路互连。
采用扰码器是为了防止信号在传输中出现长连“0”或长连“1”，易于收端
从信号中提取定时信息（SPI功能块）。
另外当扰码器产生的伪随机序列足够
长时，也就是经扰码后的信号的相关性很小时，可以在相当程度上减弱各个
再生器产生的抖动相关性（也就是使扰动分散，抵消）使整个系统的抖动积
累量减弱。
例如一个屋子里有三对人在讲话，若大家都讲中文（信息的相关
性强），那么很容易产生这三对人互相干扰谁也听不清谁说的话；若这三对
人分别用中文、英文、日文讲话（信息相关性差），那么，这三对人的对话
的干扰就小得多了。
6.3.2 S点参数——光发送机参数
1. 最大-20dB带宽
单纵模激光器主要能量集中在主模，所以它的光谱宽度是按主模的最大峰值
功率跌落到-20dB时的最大带宽来定义的。
单纵模激光器光谱特性，如图6-2
所示。
最大-20dB 带宽为 1~ 2
图6-2 单纵模激光器光谱图
2. 最小边模抑制比（SMSR ）
主纵模的平均光功率P1与最显著的边模的平均光功率P2之比的最小值。
SMSR ＝10lg(P1/P2)
SMSR 的值应不小于30dB 。
3. 平均发送功率
在S 参考点处所测得的发送机发送的伪随机信号序列的平均光功率。
4. 消光比（EX1）
定义为信号“1”的平均发光功率与信号“0”的平均光功率比值的最小值。
EX ＝10lg(EX1)
ITU-T 规定长距离传输时，消光比为10dB （除了L-16.2），其它情况下为8.2dB 。
6.3.3 R 点参数—— 光接收机参数
1. 接收灵敏度
定义为R 点处为达到1×10-10的BER 值所需要的平均接收功率的最小值。
一般开始使用时、正常温度条件下的接收机与寿命终了时、处于最恶劣温度条件下的接收机相比，灵敏度余度大约为2—4dB 。
一般情况下，对设备灵敏度的实测值要比指标最小要求值（最坏值）大3dB 左右（灵敏度余度）。
2. 接收过载功率
定义为在R 点处为达到1×10-10的BER 值所需要的平均接收光功率的最大值。
因为，当接收光功率高于接收灵敏度时，由于信噪比的改善使BER 变小，
但随着光接收功率的继续增加，接收机进入非线性工作区，反而会使BER下
降，如图6-3所示。
1×10
接收光功率
图6-3BER曲线图
图中A点处的光功率是接收灵敏度，B点处的光功率是接收过载功率，A—B
之间的范围是接收机可正常工作的动态范围。
想一想：
想想看这一节都学了些什么？
1. 常用光纤的种类。
2. 光接口的分类。
3. 与光接口有关的常用参数及其具体含义。
其中3.是本节的重点。
小结
本节主要讲述SDH系统的光接口类型和主要的光接口参数。
习题
1. SDH光信号的码型是。
2. I-1的含义是什么？。
