通信原理——信源编码技术
合集下载
信息论与编码原理信源编码
信息论与编码原理信源编码
信息论是一门涉及了信息处理的学科，它研究信息生成、传输、接收、存储、利用等过程的一般性理论。
它探讨涉及信息的一切问题，强调掌握
信息所必需的体系性的体系知识，其主要内容有：信息的定义、信息测度，信息的熵，信息编码，信息的可计量性，信息传输，信息和随机性，信息
编译，信息安全，信息认证，解码准确性，信息的保密，校验，系统复杂性，信息的加密等。
信源编码是一种在信息论中常用的编码技术，其目的是用最少的信息
量表示最多的信息内容，以提高信息发送效率。
它主要包括概率信息源编
码和确定性信息源编码两种。
概率信息源编码是根据一个信息源的发生概率来编码，是根据发出信
息的概率来决定编码方式的。
它根据一个消息源中发出的不同信息的概率
来决定信息的编码，并确定每种信息的编码长度。
在这种情况下，越高概
率的信息，编码长度越短。
确定性信息息源编码，是根据一个消息源中出现特定信息的概率确定
编码方式的。
在这种情况下，编码长度取决于消息源的熵，也就是期望的
信息量。
信源编码的基本思想是以最小的编码来传输最多的信息量。
第四章 信源编码技术
越大，说明编码效率越高。
根据定理4.1可以得出最佳等长编码效率，表示
为
H (X ) R' H (X ) H (X )
则
1
H (X )
假设允许错误概率小于δ，那么信源序列的长度N为
N D [ I ( a i )]
2
将编码效率η与ε之间的关系代入，可得
N H D [ I ( a i )]
分组码需要一个对应的码表，将编码器的输入
序列xi按照事先确定的规则进行编码，产生输出序
列yi，输出序列也称为码字，是由码表产生的。 码
字取值于一个码字集合，称为码集，记作C={C1， C2，…，Cq}。 而码表中的每个码字Ci是由若干个
来自于同一个码符号集合的符号构成，如果码符号
集合为D={0，1，…，d－1}，则称这样构成的码为 d元码。 码字Ci的符号数量称为码字长度，记作li， i=1，2，…，q。
显然，当序列长度N增加时，平均码长减小，编码效率 增加，所以通过增加序列长度可以提高编码效率。 不过序列 长度的增加，意味着编码复杂度的相应增加，编码付出的代 价就越大，可见通过无限制增加码长提高编码效率并不总是 一种有效的方法。
例4.4 设离散无记忆信源为
X a1 p ( x ) 0 .8 a2 0 .2
N H D [ I ( a i ) ]
2 2 2
( X ) (1 )
得到
N≥1.62×107 只有当序列的长度达到1.62×107以上时，才能够满足给定 要求。 从指标来看，编码效率和允许错误概率的要求并不 高，但是序列的长度却很大。 这是因为等长码的编码没有 充分利用信源统计特性的结果。
通信原理课件第5讲 信源编码：CCITT编码,相关信源的编码,信道编码
编码一： 消息A----“0”；消息B----“1”
若产生错码（“0”错成“1”或“1”错成“0”）收端无法发现， 该编码无检错纠错能力
增加一位冗余后具有 检出一位错码的能力
编码二：
消息A----“00”；消息B----“11”
若一位产生错码，变成“01”或“10”，因“01”“10”为禁用码组， 收端可发现有错，但无法确定错码位置，不能纠正，
编码三：
消息A----“000”；消息B----“111” 传输中产生一位或是两位错码，都将变成禁用码组，具有检出 两位错码的能力 在产生一位错码情况下，收端可根据“大数”法则进行正确判 决，能够纠正这一位错码，该编码具有纠正一位错码的能力 在产生两位错码情况下，只具有检错能力 这表明增加两位冗余码元后码具有检出两位错码及纠正一位错 码的能力
6V 6V
2）计算归一化的抽样值具有多少个量化单位，即看它落在哪一个线段内：
0 .4 4 0 9 6 1 6 3 8 .4
则x落在编号为“110”的线段内，该线段被分成16小段，每小段含64个量化单位。
则可计算该抽样值落在哪一个小段上：
1638.41024614.49.6
64
64
即落在第10小段上，则其CCITT标准的编码为：1 110 1001
预测数据为误差信
号和预测器的输出
o
xl xˆl ul
预测数据为误差信
号和预测器的输出
o
xl xˆl ul
线性预测器的系数确定
因为ul是el的量化值，两者之间存在量化误差e。若不考虑量化误差， 即ul = el ，则接收端的线性预测器的输入和重建电平为：
o
xl xˆl ul xˆl el xl
若产生错码（“0”错成“1”或“1”错成“0”）收端无法发现， 该编码无检错纠错能力
增加一位冗余后具有 检出一位错码的能力
编码二：
消息A----“00”；消息B----“11”
若一位产生错码，变成“01”或“10”，因“01”“10”为禁用码组， 收端可发现有错，但无法确定错码位置，不能纠正，
编码三：
消息A----“000”；消息B----“111” 传输中产生一位或是两位错码，都将变成禁用码组，具有检出 两位错码的能力 在产生一位错码情况下，收端可根据“大数”法则进行正确判 决，能够纠正这一位错码，该编码具有纠正一位错码的能力 在产生两位错码情况下，只具有检错能力 这表明增加两位冗余码元后码具有检出两位错码及纠正一位错 码的能力
6V 6V
2）计算归一化的抽样值具有多少个量化单位，即看它落在哪一个线段内：
0 .4 4 0 9 6 1 6 3 8 .4
则x落在编号为“110”的线段内，该线段被分成16小段，每小段含64个量化单位。
则可计算该抽样值落在哪一个小段上：
1638.41024614.49.6
64
64
即落在第10小段上，则其CCITT标准的编码为：1 110 1001
预测数据为误差信
号和预测器的输出
o
xl xˆl ul
预测数据为误差信
号和预测器的输出
o
xl xˆl ul
线性预测器的系数确定
因为ul是el的量化值，两者之间存在量化误差e。若不考虑量化误差， 即ul = el ，则接收端的线性预测器的输入和重建电平为：
o
xl xˆl ul xˆl el xl

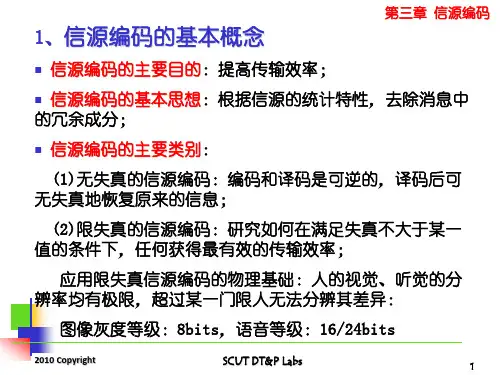

数字通信原理3信源编码
2 q/ 2 e2 p(e)de q/ 2 e2 1 de q2
q/2
q q / 2
12
2010 Copyright
SCUT DT&P Labs
27
均匀量化(续)
第三章 信源编码
量化信噪比与量化电平数M之间的关系
设量化范围为：-VP -- +VP，量化电平数 M=2b
量化间隔：q=2VP/M=2VP/2b
3
＝ 1
12
M i 1
p(mk )q3
q2 12
M i 1
p(mk )q
2010 Copyright
SCUT DT&P Labs
26
均匀量化(续) 利用概率的性质
M
p(mk )q 1
i 1
进一步可得量化噪声功率的简化计算公式
2 q2
12
第三章 信源编码
如假设量化噪声服从均匀分布，亦可得
第三章 信源编码
量化误差
2010 Copyright
SCUT DT&P Labs
24
标量量化（续） （3）有偏型
第三章 信源编码
（4）非均匀型(对小信号误差小)
量化误差
2010 Copyright
SCUT DT&P Labs
25
均匀量化
第三章 信源编码
模拟信号的取值范围：a －b，
量化电平数为M
量化噪声功率：
2 q
q2 12
= VP2 3M 2
1 12
2VP 2b
2 1 12
2VP
2 2 2b
信号功率：
2 x
信噪比：
VP VP
x2
通信原理课件第3讲 信源编码：信息论部分
H ( X , Y ) H ( X ) H (Y | X ) H (Y ) H ( X | Y ) H(X ) H(X |Y) H (Y ) H (Y | X )
j 1
信源冗余度：
假设某个信源X可以输出L个符号X1、X2…XL，这L个符号之间存 在记忆，即相互关联，则信源熵可表示为：
在已知一个符号的前提下， 另一个符号所产生的信息熵 联合熵与条件熵的计算：
H (Y ) E{I [ P( y j )]} E[ log P( y j )] P( y j ) log P( y j )
m
两个符号先后到达，这时两个符号 一个符号在没有任何前兆时 n m H ( X | Y ) 两个符号共同产生的信息熵 E{I [ P( xi | y j )]} E[ log P( xi | y j )] P( xi y j ) log P( xi | y j ) 所带来的信息熵 = 带来的信息量肯定大于等于 某个符号带来的 i 1 j 1 n m 在已知这个符号的前提下 有前兆时所带来的信息量。 H (Y | X ) E{I [ P( y j | 信息熵 xi )]} E[+ log P( y j | xi )] P( xi y j ) log P( y j | xi ) i 1 j 1 另一个符号所带来的信息熵 若两个符号相互独立，则等 n m H ( X , Y ) E{I [ P( xi y j )]} E[ log P( xi y j )] P( xi y j ) log P( xi y j ) 号成立，否则大于号成立 i 1 j 1 这三者之间的关系：
x x1
P( x) P( x1
xl
xL
P( xL | xL1
j 1
信源冗余度：
假设某个信源X可以输出L个符号X1、X2…XL，这L个符号之间存 在记忆，即相互关联，则信源熵可表示为：
在已知一个符号的前提下， 另一个符号所产生的信息熵 联合熵与条件熵的计算：
H (Y ) E{I [ P( y j )]} E[ log P( y j )] P( y j ) log P( y j )
m
两个符号先后到达，这时两个符号 一个符号在没有任何前兆时 n m H ( X | Y ) 两个符号共同产生的信息熵 E{I [ P( xi | y j )]} E[ log P( xi | y j )] P( xi y j ) log P( xi | y j ) 所带来的信息熵 = 带来的信息量肯定大于等于 某个符号带来的 i 1 j 1 n m 在已知这个符号的前提下 有前兆时所带来的信息量。 H (Y | X ) E{I [ P( y j | 信息熵 xi )]} E[+ log P( y j | xi )] P( xi y j ) log P( y j | xi ) i 1 j 1 另一个符号所带来的信息熵 若两个符号相互独立，则等 n m H ( X , Y ) E{I [ P( xi y j )]} E[ log P( xi y j )] P( xi y j ) log P( xi y j ) 号成立，否则大于号成立 i 1 j 1 这三者之间的关系：
x x1
P( x) P( x1
xl
xL
P( xL | xL1
第二章 信源编码技术
0 0.2
2.34 2.41
3 3
s3 s4 s5
s6 s7
0.18 0.17 0.15
0.10 0.01
0.39 0.57 0.74
0.89 0.99
2.45 2.56 2.74
3.34 6.66
3 3 3
4 7
信源 符号 符号 概率 si p(si)
累加 概率 Pi
Pi的 二进制数 0 0.001 100 1
5、多进制代码
代码由A个码元构成，每个码元有D个量化值，称为 多进制代码
第1节 信源编码器
二、信源编码效率
定义：信息传输速率与信道容量之比。 ηs=Rb/Ct 信息传输率可以用信源发出的时间熵来表示 Rb=H(X)/L
其中L为每个字符平均长度
第1节 信源编码器
二、信源编码效率
平均编码长度
第1节 信源编码器
思考：为什么平均编码长度不一样？
第1节 信源编码器
结论：概率越大，用的码长短， 则平均编码长度则越小。
第1节 信源编码器
例:
产 品 等 级 优 出现概率 1/4 编码 11
中 劣
1/2 1/4
1 00
第1节 信源编码器
三、信源编码技术分类
匹配编码 根据编码信息的出现概率来分配不同长度的代码组， 概率大，码组长度越短。 量化编码 适合于连续信源，对连续信息采样，对采样值量化， 对量化值编码 变换编码。 对原信号进行变换，然后对变换后的信号进行编码 预测变换 函数变换
0.17 0.57 0.100 100 0 0.15 0.74 0.101 111 0 取小数点后 0.10 0.89 0.111 000 1 取小数点后 四位 七位 0.01 0.99 0.111 111 0
第四章 移动通信中的信源编码
第四章移动通信中的信源编码在当今这个信息爆炸的时代，移动通信已经成为我们生活中不可或缺的一部分。
无论是与亲朋好友的语音通话，还是观看精彩的视频直播，亦或是随时随地获取各种信息，都离不开移动通信技术的支持。
而在移动通信系统中，信源编码是一个至关重要的环节，它直接影响着通信的质量和效率。
那么，什么是信源编码呢？简单来说，信源编码就是将信源输出的信号转换成适合在信道中传输的形式。
在移动通信中，信源通常是指语音、图像、视频等各种信息。
由于这些原始信息的数据量往往非常庞大，如果直接进行传输，将会占用大量的信道资源，导致传输效率低下，甚至无法实现实时通信。
因此，需要通过信源编码对原始信息进行压缩和处理，减少数据量，提高传输效率。
信源编码的主要目的有两个：一是减少冗余信息，二是提高编码效率。
冗余信息是指那些在传输过程中不必要或者可以通过其他方式恢复的信息。
例如，在语音信号中，相邻的语音样本之间往往存在很强的相关性，这就意味着存在大量的冗余信息。
通过对这些冗余信息进行分析和处理，可以大大减少数据量。
同时，信源编码还需要考虑如何在保证一定质量的前提下，尽可能地提高编码效率，也就是用更少的比特数来表示相同的信息。
在移动通信中，常用的信源编码技术包括语音编码和图像编码。
语音编码是将语音信号转换为数字信号的过程。
目前，广泛应用的语音编码标准有 GSM 语音编码、CDMA 语音编码和 3GPP 语音编码等。
这些编码技术通过采用不同的算法和策略，对语音信号进行分析、建模和编码，在保证语音质量的前提下，实现了较高的压缩比。
例如，GSM 语音编码采用了规则脉冲激励长期预测（RPELTP）编码算法，将语音信号分成若干个帧，对每一帧进行分析和编码。
CDMA 语音编码则采用了可变速率码激励线性预测（QCELP）编码算法，根据语音的特征动态调整编码速率，从而在不同的信道条件下都能提供较好的语音质量。
3GPP 语音编码则引入了自适应多速率（AMR）技术，能够根据网络状况和用户需求自适应地选择不同的编码速率，进一步提高了语音通信的灵活性和效率。
通信原理第4章
第4章 信源编码
1. 概述 � 2. 脉冲编码调制 � 3. 增量调制 � 4. 差分脉码调制 � 5. 其他编码技术 � 6. 各种编码技术的应用
�
1
4.1 概述
�
与模拟通信相比，数字通信有许多优点，是当今通信的 发展方向。
� �
如何利用数字通信系统来传输模拟信号？ 模/数变换：脉冲编码调制（PCM） 处理过程： 抽样、量化、编码。
29
（2）非均匀量化的方法
�
非均匀量化的量化间隔与信号的大小有关。当信号 幅度小时，量化间隔小，其量化误差也小；当信号 幅度大时，量化间隔大，其量化误差也大。 实现非均匀量化的方法有两种： 直接非均匀编解码法 模拟压扩法（应用比较多）
� � �
30
�
(A) 直接非均匀量化 (小信号量化区间小 ,大信号量化区间大 )
�
8
PCM信号形成过程示意图
9
4.2.1 抽样
抽样是把时间上连续的模拟信号变成一系列时间上离散的 样值序列的过程。
图 抽样的输入与输出
关于抽样需要考虑两个问题： 第一，由抽样信号完全恢复出原始的模拟信号，对和抽 样频率有什么限制条件？ 第二，如何从抽样信号还原？
10
1.低通信号的抽样定理
11
�
模 拟 信 源 编 码 数字传 输系统 译 码 收 端
模拟信号数字化传输的系统框图
2
信源编码目的：压缩信源产生的冗余信息，减少传递不 必要信息的开销，从而提高整个传输链路的有效性。
�
模拟信号数字化后，再进行传输的方式分两类： 一、脉冲编码调制（PCM）通信； 二、增量调制 ∆M 通信
3
几种信源编码方法 波形编码：特点是利用抽样定理，恢复原始信号的 波形。如PCM等。 信源 编码 方法 参数编码：提取语音的一些特征信息进行编码，在 收端利用这些特征参数合成语声； 混合型编码：波形编码和参数型编码方式的混合。
1. 概述 � 2. 脉冲编码调制 � 3. 增量调制 � 4. 差分脉码调制 � 5. 其他编码技术 � 6. 各种编码技术的应用
�
1
4.1 概述
�
与模拟通信相比，数字通信有许多优点，是当今通信的 发展方向。
� �
如何利用数字通信系统来传输模拟信号？ 模/数变换：脉冲编码调制（PCM） 处理过程： 抽样、量化、编码。
29
（2）非均匀量化的方法
�
非均匀量化的量化间隔与信号的大小有关。当信号 幅度小时，量化间隔小，其量化误差也小；当信号 幅度大时，量化间隔大，其量化误差也大。 实现非均匀量化的方法有两种： 直接非均匀编解码法 模拟压扩法（应用比较多）
� � �
30
�
(A) 直接非均匀量化 (小信号量化区间小 ,大信号量化区间大 )
�
8
PCM信号形成过程示意图
9
4.2.1 抽样
抽样是把时间上连续的模拟信号变成一系列时间上离散的 样值序列的过程。
图 抽样的输入与输出
关于抽样需要考虑两个问题： 第一，由抽样信号完全恢复出原始的模拟信号，对和抽 样频率有什么限制条件？ 第二，如何从抽样信号还原？
10
1.低通信号的抽样定理
11
�
模 拟 信 源 编 码 数字传 输系统 译 码 收 端
模拟信号数字化传输的系统框图
2
信源编码目的：压缩信源产生的冗余信息，减少传递不 必要信息的开销，从而提高整个传输链路的有效性。
�
模拟信号数字化后，再进行传输的方式分两类： 一、脉冲编码调制（PCM）通信； 二、增量调制 ∆M 通信
3
几种信源编码方法 波形编码：特点是利用抽样定理，恢复原始信号的 波形。如PCM等。 信源 编码 方法 参数编码：提取语音的一些特征信息进行编码，在 收端利用这些特征参数合成语声； 混合型编码：波形编码和参数型编码方式的混合。
通信原理(樊昌信)第10章-信源编码可编辑全文
（3）段内码： C5 C6 C7 C8 = 0011
IW6
IW7 1270
IW5
IW4
PCM码组 C1~ C8 ＝1 111 0011
例
解
由上例可知，编码电平 ：
0
段内码
M5M6M7M8
1
1
1
1
1
1
1
1
0
0
0
0
0
0
0
0
1
1
1
1
0
0
0
0
1
1
1
1
0
0
0
0
1
1
0
0
1
1
0
0
1
1
0
0
1
1
0
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
表
10-6
10-5
表
段落码
M2M3M4
段
内
码
(幅值)
起始电平和量化间隔
——之三，确定样值所在的段落和量化级
各折线段落
1
2
3
4
5
6
7
8
各段落长度(∆)
段内码
极性码：表示样值的极性。正编“1”，负编“0”
段落码：表示样值的幅度所处的段落
段内码：16种可能状态对应代表各段内的16个量化级
段落序号
段
落
码
8
1 1 1
7
1 1 0
6
1 0 1
数字通信原理_7：信源与信源编码
H X
H Y
H XY H X H Y I X ,Y 0
2008 Copyright
SCUT DT&P Labs
为随机变量X , Y的样本
1 I xi y j log log Pxi y j P xi y j
log P xi y j P y j log P xi y j log P y j
若X , Y统计独立，有 I xi y j log P xi log P y j I xi I y j ＝ 联合信息量等于其各单 样本符号提供的信息量 之和。
2008 Copyright
SCUT DT&P Labs
2
第七章 信源与信源编码
2、信源的分类
信源的分类
离散信源：只有有限种符号(状态)的信源：如文字、数据、 抽样量化后的样值； 连续信源：取值连续或有无限多种状态的信源：未经抽样量 化（数字化）的信号，如模拟的语音、图像和视频等。
2008 Copyright
SCUT DT&P Labs
4
第七章 信源与信源编码
4、信息的度量的概念
(1) 某消息的信息量＝获得该消息后不确定性的消除量； 不确定性可能性概率问题： 信息量可用概率的某种函数来度量。
(2) 不同的消息有信息量的多少的区别，信息的度量方式 应满足信息量的可加性。
(3) 信息量应该是满足可加性的概率的函数。
SCUT DT&P Labs
12
6、信源的熵
第七章 信源与信源编码
离散信源的平均信息量---信源的熵 定义，离散信源X的熵为：
H ( X ) i 1 P( xi ) I P( xi ) i 1 P( xi ) log P( xi )
通信原理——信源编码技术
想低通滤波器时，不能完全恢复原信号； 内插噪声，由非理想低通滤波器所产生的误差；
数字通信原理 2018年10月15日星期一
语声信号的最高频率限制在3400Hz，
这时满足抽样定理的最低抽样频率应 为fsmm=6800Hz,为了留有一定的防卫 带，原CCITT规定语音信号的抽样频 率为fs=8000Hz，这样，就留出 8000-6800= 1200Hz作为滤波器的 防卫带。
编码效率为：
N 即：每位二进制码所代表的信源的信息量。
数字通信原理 2018年10月15日星期一
H ( x )
特点：
当L为2的整数次幂且等概出现时，编码效率为100%； 当符号等概出现，但L不是2的整数次幂时，编码效率 下降，符号平均信息量与码长N之间最多可相差1比特； L较小时，编码效率较低，因此，可以采用扩展编码的 方法，即将连续J个符号进行统一编码，则：
平顶取样可能引起孔径效应，需增加均衡电路加以补偿； 若脉冲越窄，则失真越小； PAM信号常需要采用抽样保持电路来实现，得到的脉冲为 矩形脉冲； 利用连续变化的抽样值进行通信，容易受到信道噪声的干 扰；
数字通信原理 2018年10月15日星期一
PAM信号的特征：
平顶抽样信号的产生原理
平顶抽样信号
ni：相应出现概率为p(xi)的符号的编码长度。
数字通信原理 2018年10月15日星期一
哈夫曼编码步骤：
将所有信源符号按概率分布从大到小顺序排列
（对概率相等的概率顺序任意）； 将两个概率最小的信源符号合并成一个信源符 号，形成新的概率集合，按前一步骤重新排列。 如此重复，直至剩下两个概率为止； 分配码字。从后向前反向进行，分配0或1；直 至将所有的符号的哈夫曼编码获得为止。
信源编码的原理
信源编码的原理
信源编码是数字通信中的一种技术，用于将信源的离散信号转化为连续信号以便传输。
信源编码的主要原理是通过对信源进行编码来提高信息传输的效率，并减少传输所需的带宽。
下面就信源编码的原理进行具体描述：
信源编码的原理主要包括两个方面：信息熵和编码。
信息熵是指信源输出符号的平均信息量。
在信息论中，熵可以描述一个随机信源的不
确定性。
一个信源可以通过信息熵的度量来评估其具有的信息量。
信息熵的计算公式为：
H = -Σpilog2pi
其中，pi是信源输出符号的概率。
H表示信息熵，它的单位是比特。
常见的信源编码有霍夫曼编码、香农-费诺编码、赫夫曼分段编码、格雷码等。
其中，霍夫曼编码是在所有编码中使用最广泛的编码算法，它的基本思想是，将出现概率高的符
号用较短的码表示，出现概率低的符号用较长的码表示，这样可以使总的编码长度最短。
以二进制为例，设共有n种离散信源输出符号，则该n个符号的离散概率为pi，要对这n个符号进行编码，使得所有符号的码值长度和为L，则平均码长为：
通过对概率进行排序，对每个符号进行编码，可以构造一个符号-码字对的码表。
对
于给定的输入符号序列，可以通过码表中的对应关系将其转化为对应的码字序列。
发送方
发送的码字序列就成为了连续信号，接收方将其还原为离散符号序列进行解码即可。
总的来说，信源编码通过压缩信息内容，减少传输所需的带宽，提高了数据传输的效率，具有重要的意义和应用。
第7章通信原理_ 信源编码
8
第7章 信源编码
7.2 脉冲编码调制（PCM）
在数字通信系统中，脉冲编码调制通信是数字通信的主要形 式之一。一个基带传输PCM单向通信系统如图所示。
9
第7章 信源编码 发信端：完成A/D变换，主要步骤为抽样、量化、编码。
收信端：完成D/A变换，主要步骤是解码、低通滤波。
信号在传输过程中要受到干扰和衰减，所以每隔一段距 离加一个再生中继器，使数字信号获得再生。 为了使信码适合信道传输，并有一定的检测能力，在发 信端加有码型变换电路，收信端加有码型反变换电路。
H
一个频带限制在（0，fH）Hz内时 间连续的信号m(t)，如果以1/2fH 的时间对其进行等间隔抽样，则m(t) 将被得到的抽样值完全确定。
2
第7章 信源编码 抽样定理模型可用一个乘法器表示
即 ms（t）=m（t）· s（t） 式中：s（t）是重复周期为Ts、脉冲幅度为1、脉冲宽度为τ 的周期性脉冲序列，即抽样脉冲。
一 编码 编码的任务是将已量化的PAM信号按一定的码型转换成相应 的二进制码组，获得PCM信号。 常见的码型有普通二进制码、折叠二进制码等。在实际的 PCM通信中通常采用折叠二进制码。 1．A律13折线量化编码方案的码位安排 x1 x2 x3 x4 x5 x6 x7 x8 极性码： x1=1 表示正样值， 段内码 段落码 极 性 x1=0 表示负样值 码
x11表示正样值x10表示负样值第7章信源编码?每个大段落区间称为段落差符合2的幂次规律即每一段的段落差是前一段的两倍第一段除外?每个大段的起始值称为起始电平?每个大段落分为16个均匀的小段?每个小段的间隔即为量化级差ii18段落起始电平与量化级差段落起始电平与量化级差27段落序号起始电平0163264量化级差1?1204811611281??1204811612816412??2102411612816413???44?段落序号起始电平1282565121024量化级差?8?5???166???327???648?第7章信源编码每一段落的量化级差不等从而实现了大信号量化级差大小信号量化级差小改善了小信号时的量化噪声的影响这进一步说明了非均匀量化的实质
数字通信系统原理第3章 信源编码
3.1.1 信源与信源编码
1．关于信源
在电信系统，信源输出的信号必须是电 信号，这里的信源实际上是一个信号源（电 信号源）或者其中必定有将原始消息转换为 电信号的转换部件（如话筒）。 不同的信源有不同的特性，如统计特性、 频谱特性及功率特性，这就要求不同的传输 系统和信道来适应它。 本书只讨论语音信源发出的信号。
量化的物理过程如图3-13所示。
图3-13 量化示意图
图中，x(t)是模拟信号，xq(t)表示量化 信号样值，第n个抽样值为x(nTs)；m1～mQ表 示Q个电平（图中Q=7），它们是预先规定好 的；相邻电平间的距离称为量化间隔，用 “Δ ”表示，xi表示第i个量化电平的终点电 平，那么量化电平应该是
图3-11 平顶抽样过程
图3-12 由平顶抽样信号恢复x(t)的原理图
3.2.3 量化
模拟信号进行抽样后，其抽样值虽然在 时间上是离散的，但其幅度仍然可以取无限 多个值，也就是说，抽样信号还是属于模拟 信号，不能直接用来编码。 因此，抽样值必须被划分成有限个离散 电平，对抽样信号幅度进行离散化处理的方 法称为量化，离散电平称为量化电平。
信源编码的概念 低通信号的抽样及已抽样信号的频谱 特点 量化特性和量化信噪比的简单计算 PCM编码的原理及编码信号的码率和 带宽 A律13折线编译码方法、译码输出和 量化误差的相关计算 增量调制的工作原理
3.1 信源编码概述
3.1.1 信源与信源编码 3.1.2 模拟信号数字化传输方法概 要
实现抽样方法很简单，一般只需用相乘 器即可。
图3-2 抽样的物理过程
抽样定理在通信系统、信息传输理论方 面占有十分重要的地位，尤其是数字通信系 统就以此定理作为理论基础。 抽样定理要回答的根本问题是如何从抽 样信号中恢复原始模拟完成这种恢复作用。
