路面构造深度检测共22页
路面表面的构造深度
路面表面的构造深度（TD）以前称纹理深度，是路面粗糙度的重要指标，它与路表抗滑性能、排水、噪声等都有一定关系。
手工铺砂法与T0962电动铺砂法都是将细砂铺在路面上，计算嵌入凹凸不平的表面空隙中的砂的体积与覆盖面积之比，从而求得构造深度。
这是目前工程上最为基本也是最为常用的方法。
路面构造深度：是指一定面积的路表面凹凸不平的开口孔隙的平均深度。
试验方法：将已知体积的砂，摊铺在所要测试路表的测点上，量取摊平覆盖的面积。
砂的体积与所覆盖平均面积的比值，即为构造深度。
主要用于评定路面表面的宏观粗糙度、排水性能及抗滑性。
路面平整度指的是路表面纵向的凹凸量的偏差值。
路面平整度是路面评价及路面施工验收中的一个重要指标，主要反映的是路面纵断面剖面曲线的平整性。
当路面纵断面剖面曲线相对平滑时，则表示路面相对平整，或平整度相对好，反之则表示平整度相对差。
好的路面则要求路面平整度也要好。
路面平整度是评定路面质量的主要技术指标之一,它关系到行车的安全,舒适以及路面所受冲击力的大小和使用寿命,不平整的路表面会增大行车阻力,并使车辆产生附加的振动作用.这种振动作用会造成行车颠簸,影响行车的速度和安全,影响驾驶的平稳和乘客的舒适.同时,振动作用还会对路面施加冲击力,从而加剧路面和汽车机件的损坏和轮胎的磨损,并增大油料的消耗.而且,对于位于水网地区,不平整的路面还会积滞雨水,加速路面的水损坏.因此,为了减少振动冲击力,提高行车速度和增进行车舒适性,安全性,路面应保持一定的平整度.你看到的路面的一根根小凹槽就是构造深度的表象，它不影响汽车行驶，但可以增加抗滑度。
如果路面是光滑的，没有小凹槽（构造深度为0），但忽上忽下，这就是平整度的问范畴了...。
沥青路面构造深度检测方法
沥青路面构造深度检测方法沥青路面是一种常见的道路建设材料，具有承载能力高、防水性好、耐久性强等特点，被广泛应用于公路、机场跑道等道路建设中。
然而，由于外界环境的影响以及长期使用后的疲劳和老化等因素，沥青路面可能会出现各种损坏和变形问题。
因此，对沥青路面的深度进行检测是非常重要的。
沥青路面的深度检测方法有多种，可以通过非接触式检测、接触式检测以及图像处理等方式进行。
下面将分别介绍这几种方法。
非接触式检测是指利用无损检测技术对沥青路面进行检测，不需要直接接触路面。
其中，地面激光扫描技术是一种常用的非接触式检测方法。
该方法通过使用激光扫描仪器对路面进行扫描，利用激光的反射原理来获取路面的高程信息。
通过分析激光扫描的数据，可以得到路面的深度分布情况。
此外，还可以利用雷达技术进行非接触式检测，通过测量雷达波的反射时间来获取路面的深度信息。
接触式检测是指需要直接接触路面进行检测的方法。
常用的接触式检测方法包括切割法、钻孔法和钢球法等。
切割法是指将沥青路面切割成一定长度的样品，然后通过测量样品的厚度来获取路面的深度信息。
钻孔法则是通过在路面上钻取孔洞，然后通过测量孔洞的深度来判断路面的厚度。
钢球法是将钢球从一定高度自由落下，然后通过测量钢球在路面上反弹的高度来推断路面的深度。
图像处理是一种基于图像的深度检测方法。
该方法通过获取路面的图像，然后利用图像处理算法来分析图像中的特征，从而推断路面的深度情况。
例如，可以通过图像的纹理特征来判断路面的平整度，进而推断路面的深度。
此外，还可以利用机器学习算法对路面图像进行分类和分割，从而得到路面的深度信息。
沥青路面构造深度检测方法包括非接触式检测、接触式检测和图像处理等多种方法。
每种方法都有其优缺点，可以根据具体情况选择适合的检测方法。
通过对沥青路面的深度进行检测，可以及时发现路面的问题，并采取相应的维修措施，保障道路的安全和使用寿命。
路面构造深度试验（手工铺砂法）
六、 报告 1、列表逐点报告路面构造深度的测定 值及 3 次测定的平均值，当平均值小 于 0.2mm 时，试验结果以 <0.2mm 表示 。 2、每一个评定区间路面构造深度的平 均值、标准差、变异系数。
路面构造深度实验报告
测点编号
1
2
3
4
5
构造深度（0.1mm）
测点平均值
四、试验步骤
1、量砂准备：取洁净的细 砂晾干、过筛，取 0.15～0.30mm 的砂置适当的容器中备用。
量砂只能在路面上使用一次，不宜重复使用。回收砂必须经干燥、过筛处理后 方可使用。 2、 对测试路段按随机取样选点的方法，决定测点所在横断面位置。测点应选在行车道
的轮迹带上，距路面边缘 不应小于 1 m。
1、人工铺砂仪：由圆筒、推平板组成 。
量砂筒：形状尺寸如 图7.5.1a)所示，一端是封闭 的，容积为(25±0.15)mL，可通过称
量砂筒中水的质量以确定 其容积 V，并调整其高度，使其容积符合要求。带一专门的刮尺将
筒口 量砂刮平。
推平板：形状尺寸如 图7.5.1b)所示，推平板应为木制或铝制 ，直径 50m m，底面粘一层
力将砂细心地尽可能地向外摊开，使砂填入凹凸不平的路表面的空隙中，尽可能将砂摊成
圆形，并不得在表面上留有浮动余砂。注意摊铺时不可用力过大或向外推 挤。
6、用钢板尺测量所构成圆的两个垂直方向的直径，取其平均值 ，准确至 5m m。
7、按以上方法，同一处平行测定不少于 3次，3 个测点均位于轮迹带 上，测点间距 3 ～ 5m。该处的测定位置以中间测点的位置 表示。
路面构造深度试验(手工铺砂法)
一、试验目的
本方法适用于测定沥青路面及水泥混凝土路面表面构造深度，用以评定路面表面的宏观粗糙度、路面表面的排水性能及抗滑性能。
二、试验要求
通过试验，要求掌握摆式仪测定抗滑值的试验方法和数据处理方法，了解电动铺砂法测构造深度的试验方法。
三、仪器、设备
1、人工铺砂仪：由圆筒、推平板组成。
2、试验报告
测点编号
1
2
3
4
5
构造深度（0.1mm）
测点平均值（0.1mm）
评定区间
平均值=标准差=变异系数=
结论
量砂筒：形状尺寸如图，一端是封闭的，容积为(25±0.15)mL，可通过称量砂筒中水的质量以确定其容积V，并调整其高度，使其容积符合要求。带一专门的刮尺将筒口量砂刮平。
推平板：形状尺寸如图，推平板应为木制或铝制，直径50mm，底面粘一层厚1.5mm的橡胶片，上面有一圆柱把手。
刮平尺：可用30cm钢尺代替。
5、将砂倒在路面上，用底面粘有橡胶片的推平板，由里向外重复做摊铺运动，稍稍用力将砂细心地尽可能地向外摊开，使砂填入凹凸不平的路表面的空隙中，尽可能将砂摊成圆形，并不得在表面上留有浮动余砂。注意摊铺时不可用力过大或向外推挤。
6、用钢板尺测量所构成圆的两个垂直方向的直径，取其平均值，准确至5mm。
7、按以上方法，同一处平行测定不少于3次，3个测点均位于轮迹带上，测点间距3～5m。该处的测定位置以中间测点的位置表示。
2、对测试路段按随机取样选点的方法，决定测点所在横断面位置。测点应选在行车道的轮迹带上，距路面边缘不应小于1m。
3、用扫帚或毛刷子将测点附近的路面清扫干净，面积不小于30cm×30cm。
4、用小铲装砂沿筒向圆筒中注满砂，手提圆筒上方，在硬质路面上轻轻地叩打3次，使砂密实，补足砂面用钢尺一次刮平。不可直接用量砂筒装砂，以免影响量砂密度的均匀性。
路面构造深度试验(手工铺砂法)
1、路面表面构造深度测定结果按下式计算：
式中：TD——路面表面构造深度，mm；
V——砂的体积，25cm3；
D——推平砂的平均直径，mm。
2、每一处均取3次路面构造深度的测定结果的平均值作为试验结果，精确至0.1mm。
3、计算每一个评定区间路面构造深度的平均值、标准差、变异系数。
六、报告
1、列表逐点报告路面构造深度的测定值及3次测定的平均值，当平均值小于0.2mm时，试验结果以<0.2mm表示。
2、每一个评定区间路面构造深度的平均值、标准差、变异系数。
路面构造深度试验报告
测点编号
1
2
3
4
5
构造深度（0.1mm）
测点平均值（0.1mm）
评定区间
平均值= 标准差= 变异系数=
结论
（注：专业文档是经验性极强的领域，无法思考和涵待你的好评与关注）
刮平尺：可用30cm钢尺代替。
2、量砂：足够数量的干燥洁净的匀质砂，粒径为0.15～0.30mm。
3、量尺：钢板尺、钢卷尺，或采用已按式(7.5.1)将直径换算成构造深度作为刻度单位的专用的构造深度尺。
4、其他：装砂容器(小铲)、扫帚或毛刷、挡风板等。
四、试验步骤
1、量砂准备：取洁净的细砂晾干、过筛，取0.15～0.30mm的砂置适当的容器中备用。量砂只能在路面上使用一次，不宜重复使用。回收砂必须经干燥、过筛处理后方可使用。
5、将砂倒在路面上，用底面粘有橡胶片的推平板，由里向外重复做摊铺运动，稍稍用力将砂细心地尽可能地向外摊开，使砂填入凹凸不平的路表面的空隙中，尽可能将砂摊成圆形，并不得在表面上留有浮动余砂。注意摊铺时不可用力过大或向外推挤。
6、用钢板尺测量所构成圆的两个垂直方向的直径，取其平均值，准确至5mm。
概述路面构造深度检测
2013-5-14
第22页
二、电动铺砂法
电动铺砂 仪
2013-5-14
第23页
二、电动铺砂法
（二）准备工作
量砂准备
取洁净的细砂晾 干，过筛。取0.15～ 0.3的砂置适当的容 器中备用。已在路面 上使用过的砂如回收 重复使用时应重新过 筛并晾干。
确定测点
对测试路段按 随机取样选点的方 法，决定测点所在 横断面的位置、测 点应选在行车道的 轮迹带上，距路面 边缘不应小于1m。
任务一
路面抗滑性能检测
主要内容
一
项目1：概述
二
项目2：路面构造深度检测
项目3：路面摩擦系数测定
三
2013-5-14
第2页
项目1：概述
2013-5-14
第3页
项目1：概述
抗滑性是路面的表面特性，用轮胎与路面间的摩阻系数表示。
表面特性包括路表面微观构造（通常用石料磨光值PSV表示）
和宏观构造（用构造深度表示）。 影响抗滑性能的因素有路面表面特性、路面潮湿程度和行车 速度。
3
4
2013-5-14
第25页
• 2.电动铺砂法
适用于测定沥青路面及水泥混凝土路面表面构造深度，用 以评定路面表面的宏观粗糙度、路表面排水及抗滑性能。
• 3.激光构造深度仪法
适用于测定沥青路面干燥表面的构造深度，用以评定路面 抗滑及排水能力，测试温度不低于0℃。但不适用于许多坑 槽，显著不平整或裂缝过多的路段。
2013-5-14 第12页
2013-5-14
第4页
一、表面特性
• 微观构造是指集料表面的粗糙度，它随车轮的反复磨耗而渐被 磨光。通常采用石料磨光值（PSV）表征抗磨光的性能。 • 宏观构造是指一定面积的路表面凹凸不平的开口孔隙的平均深
路面构造深度试验(手工铺砂法)
6、用钢板尺测量所构成圆的两个垂直方向的直径，取其平均值，准确至5mm。
7、按以上方法，同一处平行测定不少于3次，3个测点均位于轮迹带上，测点间距3～5m。该处的测定位置以中间测点的位置表示。
2、对测试路段按随机取样选点的方法，决定测点所在横断面位置。测点应选在行车道的轮迹带上，距路面边缘不应小于1m。
3、用扫帚或毛刷子将测点附近的路面清扫干净，面积不小于30cm×30cm。
4、用小铲装砂沿筒向圆筒中注满砂，手提圆筒上方，在硬质路面上轻轻地叩打3次，使砂密实，补足砂面用钢尺一次刮平。不可直接用量砂筒装砂，以免影响量砂密度的均匀性。
量砂筒：形状尺寸如图7.5.1a)所示，一端是封闭的，容积为(25±0.15)mL，可通过称量砂筒中水的质量以确定其容积V，并调整其高度，使其容积符合要求。带一专门的刮尺将筒口量砂刮平。
推平板：形状尺寸如图7.5.1b)所示，推平板应为木制或铝制，直径50mm，底面粘一层厚1.5mm的橡胶片，上面有一圆柱把手。

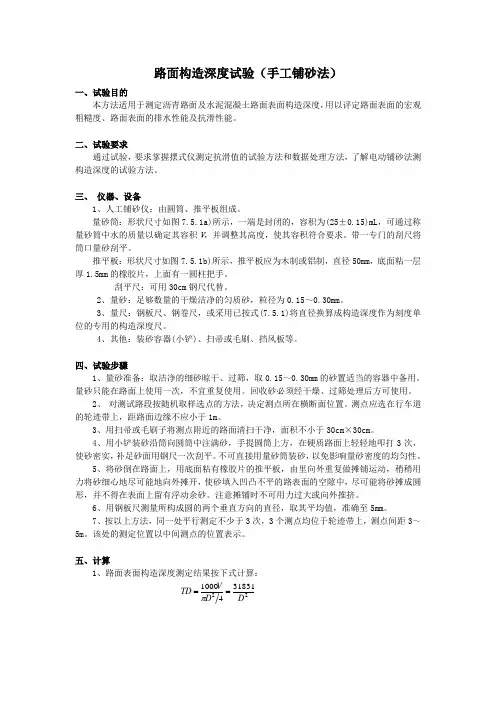

路面构造深度试验（手工铺砂法）
一、试验目的
本方法适用于测定沥青路面及水泥混凝土路面表面构造深度，用以评定路面表面的宏观粗糙度、路面表面的排水性能及抗滑性能。
二、试验要求
通过试验，要求掌握摆式仪测定抗滑值的试验方法和数据处理方法，了解电动铺砂法测构造深度的试验方法。
三、仪器、设备
1、人工铺砂仪：由圆筒、推平板组成。
五、计算
1、路面表面构造深度测定结果按下式计算：
路面构造深度试验(手工铺砂法)
路面结构深度实验（手工铺砂法）一.实验目标本办法实用于测定沥青路面及水泥混凝土路面概况结构深度,用以评定路面概况的宏不雅光滑度.路面概况的排水机能及抗滑机能.二.实验请求经由过程实验,请求控制摆式仪测定抗滑值的实验办法和数据处理办法,懂得电动铺砂法测结构深度的实验办法.三. 仪器.装备1.人工铺砂仪：由圆筒.推平板构成.量砂筒：外形尺寸如图7.5.1a)所示,一端是关闭的,容积为(25±)mL,可经由过程称量砂筒中水的质量以肯定其容积V,并调剂其高度,使其容积相符请求.带一专门的刮尺将筒口量砂刮平.b)所示,推平板应为木制或铝制,直径50mm,底面粘一层厚1.5mm的橡胶片,上面有一圆柱把手.刮平尺：可用30cm钢尺代替.2.量砂：足够数目的湿润干净的匀质砂,粒径为0.15～0.30mm.3.量尺：钢板尺.钢卷尺,或采取已按式(.1)将直径换算成结构深度作为刻度单位的专用的结构深度尺.4.其他：装砂容器(小铲).扫帚或毛刷.挡风板等.四.实验步调1.量砂预备：取干净的细砂晾干.过筛,取0.15～0.30mm的砂置恰当的容器中备用.量砂只能在路面上应用一次,不宜反复应用.收受接管砂必须经湿润.过筛处理后方可应用.2.对测试路段按随机取样选点的办法,决议测点地点横断面地位.测点应选在行车道的轮迹带上,距路面边沿不该小于1m.3.用扫帚或毛刷子将测点邻近的路面清扫清洁,面积不小于30cm×30cm.4.用小铲装砂沿筒向圆筒中注满砂,手提圆筒上方,在硬质路面上轻轻地叩打3次,使砂密实,补足砂面用钢尺一次刮平.不成直接用量砂筒装砂,以免影响量砂密度的平均性.5.将砂倒在路面上,用底面粘有橡胶片的推平板,由里向外反复做摊铺活动,稍稍用力将砂仔细地尽可能地向外摊开,使砂填入凹凸不服的路概况的闲暇中,尽可能将砂摊成圆形,其实不得在概况上留有浮动余砂.留意摊铺时不成用力过大或向外推挤.6.用钢板尺测量所构成圆的两个垂直偏向的直径,取其平均值,精确至5mm.7.按以上办法,统一处平行测定许多于3次,3个测点均位于轮迹带上,测点间距3～5m.该处的测定地位以中央测点的地位暗示.五.盘算1.路面概况结构深度测定成果按下式盘算：式中：TD——路面概况结构深度,mm;V——砂的体积,25cm3;D——推平砂的平均直径,mm.2.每一处均取3次路面结构深度的测定成果的平均值作为实验成果,精确至0.1mm.3.盘算每一个评定区间路面结构深度的平均值.尺度差.变异系数.六.陈述1.列表逐点陈述路面结构深度的测定值及3次测定的平均值,当平均值小于0.2mm时,实验成果以<0.2mm暗示.2.每一个评定区间路面结构深度的平均值.尺度差.变异系数.。
路面构造深度测试报告
有见证检测报告编号：
见证人单位
见证人
试验单位
XXXXXXXXXXXXX有限公司
（印章复印无效）
委托单位
委托日期
工程名称
报告日期
结构名称
设计值（mm)
路段范围
试验依据
JTG 3450-2019 (T 0961-1995)
测试位置பைடு நூலகம்
构造深度测定值TD
（mm）
构造深度测定值TD
（mm）
测试位置
构造深度测定值TD
（mm）
构造深度测定值TD
（mm）
该路段范围统计结果
平均构造深度TD
（mm）
标准差（mm)）
变异系数(%)
注：1、表内粗线框内栏目的内容由委托单位提供，其真实性由委托单位负责。
2、如对检测结果有异议，请于报告日期起15日内提出，逾期视为认可检测结果。
批准人：校核人：主要试验人：
路面构造深度试验检测报告(模板)
构造深度 评定
检测结论：
判定依据
结构层次 设计构造深度
(mm) 构造深度检测值（mm）
检测点数 标准差S 最小值（mm) 合格点数
平均值（mm） 变异系数（%） 最大值（mm) 合Leabharlann 率（%）附加声明： 检测：
审核：
批准：
日期： 年 月 日
路面构造深度试验检测报告
检测单位名称（专用章）：
施工/委托单位
工程名称
工程部位/用途
第 页，共 页 BGLP01011F
报告编号:
样品信息
检测依据 主要仪器设备
名称及编号 检测路段
混合料类型
检测桩号 构造深度测值
检测桩号 构造深度测值
检测桩号 构造深度测值
检测桩号 构造深度测值
检测桩号 构造深度测值
概述路面构造深度检测
2018/10/1
精品课件！
精品课件！
二、电动铺砂法
（三）测试步骤
1 将测试地点用毛刷刷净，面积大于铺砂仪。
2
将铺砂仪沿道路纵向平稳地放在路面上，将 砂漏移至端部。
按上述电动铺砂器标定（2）-（5）相同的步骤，在测试 地点摊铺50mL量砂，量取摊铺长度L1及L2 。计算L,准确 至1mm。 L= L1+ L2/2 按以上方法，同一处平行测定不少于3次，3个测点均 位于轮迹带上，测点间距3～5m，该处的测定位置以中 间测点的位置表示。 TD=(L0-L/L)*t0
2.沥青路面抗滑性能应符合表7-2的要求。（其他公路未作具体要求）
沥青路面抗滑性能标准
表7-2
竣工验收值
公路等级 横向力系数SFC 高速、一级公 路 ≥54 摩阻摆值BPN ≥45 构造深度TD(mm) ≥0.55
2018/10/1
第8页
四、水泥路面抗滑要求
水泥混凝土路面抗滑标准用构造深度表示。
高速、一级公路，构造深度TD不小于0.7mm且不大于1.1mm；
一、手工铺砂法
3.计算 （1）计算路面表面构造深度测定结果。
TD=1000V/（πD2/4）=31831/D2
（2）每一处均取3次路面构造深度的测定结果的平均值作为 试验结果，精确至0.1mm。
2018/10/1
第20页
二、电动铺砂法
（一）检测器具及材料
（1）电动铺砂仪：利用可充电的直流电源将量砂通过砂漏铺设成 宽度5cm、厚度均匀一致的器具。 （2）量砂：足够数量的干燥洁净的匀质砂，粒径为0.15～0.3mm。 （3）标准量筒：容积50ml。 （4）玻璃板：面积大于铺砂器，厚5mm。 （5）其他：直尺、扫帚、毛刷等。
路面构造深度检测
路面抗滑性能的降低会导致车 辆行驶缓慢和频繁的刹车，影 响道路通行效率。通过检测路 面构造深度，可以及时改善路 面的抗滑性能，提高道路通行 效率。
路面构造深度的检测可以为道 路建设质量提供反馈，促进施 工方不断改进施工工艺和方法 ，提高道路建设质量。
Part
02
路面构造深度检测方法
手工检测法
操作简单
检测方法
采用激光构造深度仪进行测量， 获取路面表面纹理深度数据。
数据分析
对测量数据进行统计分析，评估 路面构造深度的变化趋势和分布 情况。
案例二：城市道路路面构造深度检测
检测目的
检测方法
评估城市道路路面的排水性能，预防水损 害。
采用触针构造深度仪进行测量，获取路面 表面纹理深度数据。
数据分析
结论
对测量数据进行统计分析，评估路面构造 深度的变化趋势和分布情况。
路面构造深度的变化会影响到雨天的 排水性能，进而影响行车安全。因此 ，在雨天行车时，应特别关注路面构 造深度的变化。
路面构造深度与车辆行驶稳定性
路面构造深度的大小会影响到车辆行驶过程中的振动和稳定 性。路面构造深度较大时，车辆在行驶过程中不易产生振动 ，稳定性较好。
车辆行驶稳定性是衡量车辆性能的重要指标之一，路面构造 深度的变化会影响到车辆的行驶稳定性，进而影响行车安全 。
路面构造深度检测的重要性
保障交通安全
指导养护维修
提高道路通行效率
促进道路建设质量提升
路面构造深度是影响车辆行驶 安全的重要因素，通过检测路 面构造深度，可以及时发现并 处理存在安全隐患的路面，降 低交通事故发生的概率。
通过对路面构造深度的检测， 可以了解路面的磨损程度和使 用状况，为道路养护和维修提 供科学依据，延长道路使用寿 命。
路面构造深度检测方法
路面构造深度检测方法
路面构造深度检测方法可以通过以下几种方式进行：
1. 激光扫描法：使用激光扫描仪扫描路面表面，通过测量激光在路面上的反射时间来计算路面上点的位置和深度。
这种方法可以提供高精度的深度信息，但需要专业设备和较长的扫描时间。
2. 立体视觉法：利用多个摄像头或摄像头和深度传感器的组合，获取路面上的图像信息，并通过图像处理算法计算出路面点的位置和深度。
这种方法相对简单且成本较低，但通常需要提前标定摄像头和进行复杂的图像处理。
3. 光栅投影法：使用光栅投影仪投影特殊的光栅图案到路面上，再利用摄像头观察被投影图案的形变，通过计算形变量来得到路面点的深度信息。
这种方法可以实时获取路面深度信息，但对投影仪和摄像头的位置和角度要求较高。
4. 车载传感器法：利用车辆上已有的传感器，如惯性测量单元(IMU)、GPS、雷达等，通过融合多个传感器的数据来实现路
面深度检测。
这种方法相对简单且成本较低，但精度可能相对较低。
总的来说，路面构造深度检测方法可以根据具体应用选择不同的技术，综合考虑精度、成本和实时性等因素。
