优选CATIA实用DMU运动仿真小教程
一、功能介绍
模块简介
功能键一览表
过程 将装配件导入DMU模块----建立机械装置----分析运动结合类型 ----建立运动结合----约束固定件----设置驱动形式----运动仿真
运动仿真有两种： 1、使用命令进行模拟 （可编辑传感器） 2、模拟 （可生成自动播放动画，也可编辑传感器）----可通 过编译模拟 ，生成重放 。
4. 固定零件
单机
中的 按钮，弹出右图所示窗口
，然后直接左键单击壳体part，这时系统会出现“可以模拟机
械装置”提示，点击确定
5、设置驱动形式
注意此时机械装置自由度＝0，若不为0不能仿真 的，此项尤为重要。 修改： 下限改为-65°；上限改为0°
6、使用命令进行模拟
点击
中的 （使用命令
进行模拟）按钮，弹出右图所示窗口，电机“模
（4）其他约束 用旋转指令 将以下几个产品之间互相约束一起来。 ①、“波轮与连杆”；旋转副 ②、“连杆与风门连杆”；旋转副 ③、“风门连杆与壳体”；旋转副
壳体 波轮
连杆 命令在运动机构里面，点击其图标右下方的箭 头，点击后，选择图标
然后点击“风门连杆”跟“风门”
（3）约束 图中直线1、直线2、平面1、平面2，依次 选取壳体轴线、波轮轴线、壳体平面、波 轮平面，并单击“偏移”与“驱动角度”按 钮。单击确定
机械装置：运动机构名称 结合名称：运动副名称 直线1：波轮轴 直线2：壳体轴 平面1：破轮平面 平面2：壳体平面 驱动角度：点选可驱动波轮转动角度. （注意：驱动点选后自由度-1）
拟下的立刻”按钮，便可拖动上面的游标随意旋
转，也可使用“按需要”命令，修改一下右上角数
字框中的数据，就可点击下方的 箭头标示
CATIADMU运动机构仿真教程
CATIADMU运动机构仿真教程CATIA是一款广泛应用于机械设计和制造领域的三维建模软件，而DMU(Digital Mock-Up)则是CATIA的一项重要功能，它能够在虚拟环境中对机械产品进行完整模拟和测量。
本篇文章将重点介绍如何使用CATIA DMU进行运动机构仿真。
首先，我们需要打开CATIA软件，并新建一个机械装配模型。
在装配模型中，我们可以选择和放置各种零件，然后使用约束关系将它们链接在一起，从而形成一个机械运动机构。
在确定机构设计之后，我们需要进行运动仿真来验证其运动性能和机构强度。
在装配模型中，选择"DMU Kinematics"工具栏中的"Module Creation"来创建一个新的运动模块。
然后，在"Product1"下创建一个新的机构，命名为"Motion"。
在"Motion"中选择"Insert"，然后选择"Mechanisms"来添加运动机构零件。
接下来，我们需要选择合适的约束关系来定义机构的运动自由度。
在CATIA中，可以使用各种约束关系来模拟机构零件之间的运动关系，比如：旋转关节、滑动关节、齿轮齿条传动等。
例如，我们可以选择两个零件之间的旋转关节来定义它们之间的旋转运动。
在"Motion"中选择"Insert"，然后选择"Rigid"关节来添加一个旋转关节。
然后选择两个需要链接的零件，按住Ctrl键并点击它们。
CATIA将自动在两个零件之间创建一个旋转关节。
设置旋转关节的旋转轴和角度范围后，即可完成约束的定义。
定义完所有的约束关系后，我们可以通过点击"Close"来关闭约束定义窗口。
然后选择"Motion Analysis"工具栏中的"Define Simulation"来定义仿真参数。
CATIA软件动态模拟教程
CATIA软件动态模拟教程CATIA (Computer Aided Three-dimensional Interactive Application) 是一款用于机械设计和制造的三维建模软件。
它具有强大的功能和广泛的应用领域，其中包括动态模拟。
本文将为您介绍CATIA软件的动态模拟功能，并提供详细的教程指南。
一、什么是CATIA软件动态模拟？动态模拟是指在CATIA软件中使用物理仿真模块对机械系统进行虚拟仿真。
通过引入实体刚体、约束、力和动力学属性等元素，CATIA可以模拟机械系统的运动行为，并帮助用户分析其性能、改进设计以及优化工艺。
二、CATIA软件动态模拟的基本步骤1. 创建装配模型：首先，在CATIA中创建机械装配模型。
该模型由多个零部件组成，并且零部件之间通过约束关系相互连接。
保证装配模型的准确性和合理性的前提下，才能进行后续的动态模拟。
2. 定义约束关系：为了模拟机械系统的真实运动行为，需要对装配模型的零件之间的约束关系进行定义。
比如，可以定义零件之间的接触点、铰链关系、固定角度或位置等。
这些约束关系将影响机械系统的运动。
3. 添加物理属性：为了进行动态模拟，需要为装配模型的零件和约束添加物理属性。
这些属性包括质量、摩擦系数、弹性模量等。
通过添加这些属性，CATIA可以更加真实地模拟机械系统的行为。
4. 创建设定场景：在进行动态模拟之前，需要创建设定场景。
这个场景包括模拟的时间、初始条件以及施加的力或运动。
用户可以通过场景设置机械系统的起始状态，并指定外部因素对系统的影响。
5. 进行动态模拟：完成以上基本步骤后，就可以进行动态模拟了。
通过点击CATIA的仿真按钮，软件将对装配模型进行运动仿真。
用户可以观察模型的运动轨迹、受力情况以及其他特定参数的变化。
6. 分析结果：CATIA还提供了丰富的结果分析工具，帮助用户对动态模拟结果进行分析。
比如，可以绘制零件的运动图、力的变化曲线，或者通过动画来展示整个模拟过程。
CATIA航空产品设计与制造课件：运动仿真
运动仿真
1
工程图基础
2
视图的创建
3
三维尺寸标注
CONTENTS
目
录
项目
1
运动机构仿真基础
进入运动机构仿真工作台 运动机构仿真结构树
运动机构仿真基础
1.1 概述
运动机构仿真基础
1.2进入运动机构仿真模块
运动机构仿真基础
用户界面：运动机构仿真
运动机构仿真基础
结构树：运动பைடு நூலகம்构仿真
运动机构仿真 3.1 运动机构仿真
运动机构仿真基础 3.2 定义固定部件
运动机构仿真基础 3.3 机构运动副的添加
运动机构仿真基础
运动机构仿真基础
运动机构仿真基础
运动机构仿真基础 3.4 驱动命令的添加
运动机构仿真基础
运动机构仿真基础 3.5 机制修饰的添加
运动机构仿真基础 3.6 驱动命令添加规则
➢ 点和曲面副
运动副的创建
➢ 滑动曲线副
运动副的创建
➢ 滚动曲线副
运动副的创建
➢ 点、曲面副
运动副的创建
➢ 万向节副
运动副的创建
➢ CV关联副
运动副的创建
➢ 齿轮副
运动副的创建
➢ 齿条副
运动副的创建
01 02 03
➢ 课程导学 ➢ 课程录屏
项目
3
运动机构仿真
运动机构仿真一般步骤 运动机构副的添加 运动机构仿真
运动机构仿真基础
运动机构仿真基础
运动机构仿真基础 3.7 使用命令或者规则进行机构仿真
运动机构仿真基础
运动机构仿真基础
运动机构仿真基础
运动机构仿真基础 3.8 运动机构仿真的记录和回放

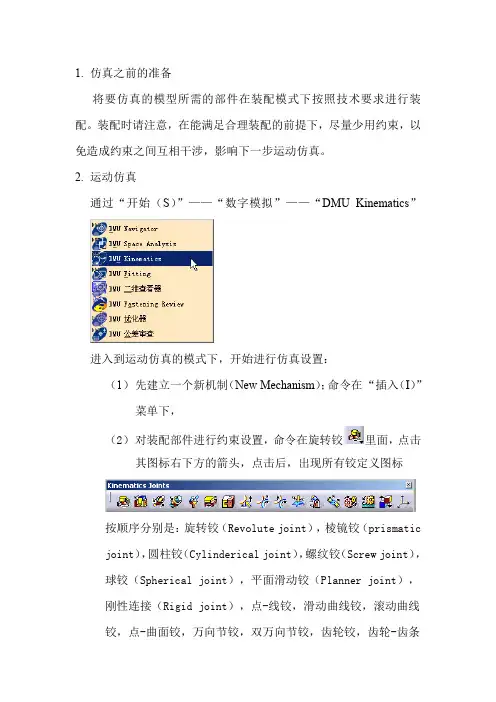

catia运动仿真步骤
1.仿真之前的准备将要仿真的模型所需的部件在装配模式下按照技术要求进行装配。
装配时请注意，在能满足合理装配的前提下，尽量少用约束，以免造成约束之间互相干涉，影响下一步运动仿真。
2.运动仿真通过“开始（S）”——“数字模拟”——“DMU Kinematics”进入到运动仿真的模式下，开始进行仿真设置：（1）先建立一个新机制（New Mechanism）；命令在“插入（I）”菜单下，（2）对装配部件进行约束设置，命令在旋转铰里面，点击其图标右下方的箭头，点击后，出现所有铰定义图标按顺序分别是：旋转铰（Revolute joint），棱镜铰（prismatic joint），圆柱铰（Cylinderical joint），螺纹铰（Screw joint），球铰（Spherical joint），平面滑动铰（Planner joint），刚性连接（Rigid joint），点-线铰，滑动曲线铰，滚动曲线铰，点-曲面铰，万向节铰，双万向节铰，齿轮铰，齿轮-齿条铰，缆绳铰，坐标系铰。
各个铰接的的方法见文献《CATIA 机械运动分析与模拟实例》，上有很详细的介绍。
（3）设置固定件，点击固定零件图标，点击后出现New Fixed Part（新固定零件）对话框，不用理它，在图形区选择要固定的零件即可。
各种铰链设置合理，系统会自动提示：，也就是说，机制可以仿真了。
(a.)仿真使用“命令模拟”时，点击，就会出现运动模拟对话框，在对话框内拖动鼠标，由大到小或有小到大改变角和实数的范围，然后点击下面的黑色开始键，就可以看到仿真运动了。
对话框示例如下(b.)仿真采用“模拟”时，点击，即可进入和将动画视点和自动插入都选上后，用鼠标拖动command 后的命令块由大到小或由小到大改变角和实数的范围，然后点击下面的黑色开始键，就可以看到仿真运动了下面以齿轮运动仿真为例说明：装配过程不多说了，直接进入仿真模块下。
分析：构成：主动齿轮，从动齿轮，侧板使两齿轮运动起来，要用到一个新机制，新机制里有一个齿轮铰，两个旋转铰，一个固定铰，一个驱动。
CATIA模拟仿真入门指南
CATIA模拟仿真入门指南CATIA（Computer Aided Three-dimensional Interactive Application）是一种用于机械设计与制造的三维CAD/CAM/CAE软件。
其中的仿真模块提供了强大的仿真能力，能够帮助工程师在设计阶段进行虚拟验证，从而减少实际制造和测试的成本。
本指南将介绍CATIA模拟仿真的基本原理、常用功能以及使用技巧，旨在帮助初学者快速入门。
一、CATIA模拟仿真概述CATIA模拟仿真是一种基于计算机技术的工程仿真方法，通过使用CAD模型建立虚拟的工程设计环境，对产品进行力学、流体、热传导等物理特性的仿真分析，从而评估并优化设计方案。
它能够模拟真实环境下的物理行为，包括材料的变形、应力的分布、流体的流动等。
CATIA模拟仿真可以应用于各个领域，如汽车、航空航天、能源等。
在设计阶段，它可以评估产品的性能和可靠性，降低产品开发周期，提高设计质量。
在制造和测试阶段，它可以指导加工过程和测试方法，并为产品提供故障诊断和改进的依据。
二、CATIA模拟仿真的基本原理CATIA模拟仿真基于有限元方法（Finite Element Method，FEM）。
在进行仿真分析之前，首先需要进行几何建模，即使用CATIA的建模功能创建产品的三维几何模型。
然后将几何模型导入到仿真模块中，设定材料特性、边界条件和加载条件。
在进行仿真分析时，CATIA会将三维模型分割成无数个小单元，即有限元，并对每个有限元进行力学计算。
通过求解大量的微分方程，得到各个有限元的应力、变形等物理量。
最后，CATIA会将仿真结果以图形和数值的形式呈现出来，帮助工程师分析产品的性能和行为。
三、CATIA模拟仿真的常用功能CATIA模拟仿真提供了多种功能，用于不同类型的仿真分析。
以下是常用的几种功能：1. 结构力学分析：用于评估产品受力情况下的应力、变形等物理量。
可以进行静力学分析、动力学分析、疲劳分析等。
catia教程 (2)
Catia教程1. 简介Catia（计算机辅助三维交互应用）是由法国达索系统公司（Dassault Systemes）开发的一款工程设计软件。
它被广泛应用于航空航天、汽车、船舶和机械等工业领域。
本教程旨在介绍Catia的基本使用方法和常见功能，帮助初学者快速入门。
2. 安装和启动CatiaCatia是一款商业软件，使用之前需要购买正版软件或向相关机构获取许可证。
完成购买或获取许可证后，可以按照以下步骤安装和启动Catia：1.下载Catia安装程序并双击运行。
2.按照安装向导的提示，选择安装路径和组件。
3.完成安装后，打开Catia启动程序。
4.输入正确的许可证信息以激活软件。
5.成功激活后，Catia启动界面将显示。
3. 界面介绍Catia的界面设计简洁明了，主要由以下几个部分组成：3.1 菜单栏菜单栏位于软件窗口的顶部，提供了软件的主要功能和操作选项。
通过单击菜单栏中的各个菜单，可以打开相应的功能面板。
3.2 工具栏工具栏位于菜单栏下方，包含了常用工具和功能的快捷方式图标。
通过单击工具栏中的图标，可以快速访问相应的功能。
3.3 视图区域视图区域位于软件窗口的中心位置，用于显示三维模型。
Catia支持多种视图模式，例如草图模式、实体模式和装配模式等，可通过视图区域进行切换和调整。
3.4 属性栏属性栏位于视图区域的右侧，显示当前所选对象的属性和参数。
通过属性栏，可以修改对象的属性和参数值。
3.5 导航器导航器位于视图区域的左侧，用于浏览和管理模型的层次结构。
通过导航器可以选择并操作模型中的不同部件。
3.6 帮助窗口帮助窗口位于软件窗口的底部，提供了有关软件功能和操作的帮助信息。
可以通过帮助窗口进行搜索和查找相关主题。
4. 基本操作在使用Catia进行设计和建模时，需要掌握一些基本操作。
以下是一些常用的基本操作方法：1.创建新文件：单击菜单栏中的“文件”菜单，选择“新建”选项，然后按照提示指定文件类型和保存路径。
CATIA仿真模拟
CATIA仿真模拟在现代工程设计领域中，仿真模拟技术被广泛应用于产品的开发和优化过程中。
CATIA作为一种强大的CAD软件，提供了丰富的仿真模拟功能，能够帮助工程师们进行产品的虚拟化设计和验证。
本文将介绍CATIA仿真模拟的原理、应用以及优势。
一、CATIA仿真模拟的原理CATIA是由法国达索系统公司开发的一款计算机辅助设计（CAD）软件，它通过提供各种工具和功能，帮助工程师在虚拟环境中进行产品设计和优化。
在CATIA中，仿真模拟是一种重要的技术，它基于数学模型和物理原理，通过计算机仿真来模拟产品的行为和性能。
CATIA仿真模拟的原理主要包括以下几个步骤：1. 建模：在CATIA中，工程师可以根据实际产品的几何形状和结构特征，使用建模工具创建产品的三维模型。
建模过程中，可以考虑各种设计要求和约束条件，确保模型的真实性和准确性。
2. 材料属性定义：CATIA允许工程师为模型定义各种材料的物理属性和行为特征，比如弹性模量、密度、热膨胀系数等。
这些材料属性将被用于后续的仿真计算。
3. 加载和约束条件设置：在进行仿真模拟前，工程师需要设定模型所受的外部加载和约束条件，比如力、压力、温度等。
这些加载和约束条件将模拟实际工作环境下的力学行为。
4. 网格划分：为了进行仿真计算，CATIA需要将模型划分成小的单元（网格），并在每个网格上进行计算。
网格划分的精细程度对仿真结果的准确性和计算效率有着重要影响。
5. 数值计算：在进行仿真计算时，CATIA根据已设定的加载和约束条件，基于物理原理和数学方法，对模型进行力学分析、热传导分析、流体分析等。
通过数值计算，CATIA可以给出模型在不同工况下的响应和性能评估结果。
6. 结果分析：CATIA能够将仿真计算的结果以图表、动画等形式进行展示，帮助工程师直观地理解和分析模型的行为和性能。
通过对仿真结果进行分析，工程师可以找出设计上的不足和优化空间，指导产品的进一步改进。
二、CATIA仿真模拟的应用CATIA仿真模拟技术在工程设计领域有着广泛的应用，涉及多个行业和领域。
catia中文全套教程(全文)
catia中文全套教程(全文)contents •CATIA软件概述•CATIA软件基本操作•零件设计模块详解•曲面设计模块详解•钣金设计模块详解•模具设计模块详解目录CHAPTERCATIA软件概述CATIA软件简介123航空航天汽车机械制造其他领域011981年，达索公司推出第一款CATIA软件，主要用于曲面造型和实体建模。
021990年代，CATIA逐步引入CAD/CAE/CAM一体化概念，实现了从设计到制造的全面覆盖。
032000年代以后，CATIA不断进行技术升级和版本更新，引入了更多的创新功能和行业解决方案。
04近年来，随着云计算、大数据等技术的发展，CATIA也在逐步实现云端化、智能化等新的发展方向。
CHAPTERCATIA软件基本操作CATIA 软件界面介绍软件后，首先呈现的是主界面，包括菜单栏、工具栏、命令栏、规格栏、特征树等部分。
工具栏提供了常用命令的快捷方式，特征树以树状结构显示模型中的所有特征和对象，方便用户管理和编辑模型。
命令栏显示当前正在执行的命令及其选项，用户可以在此输入参数或选择选项。
01在使用CATIA 软件时，建议定期保存工作，以避免意外丢失数据。
02在进行复杂操作时，可以使用撤销和重做功能来纠正错误或恢复之前的操作。
03通过使用快捷键可以加速常用命令的执行，提高工作效率。
04在选择对象时，可以使用过滤器来限制选择范围，以便更准确地选择所需对象。
CATIA 软件基本操作技巧CATIA软件常用命令01020301 02 03“另存为”命令用于将当前文档保存为新的文件，可以选择不同的文件名和位置进行保存。
“关闭”命令用于关闭当前文档，可以选择是否保存更改。
“撤销”和“重做”命令用于撤销或重做之前的操作，以便纠正错误或恢复之前的状态。
CHAPTER零件设计模块详解该模块提供了丰富的建模工具和功能，支持用户进行复杂的零件设计和分析。
通过零件设计模块，用户可以实现从概念设计到详细设计的全过程。
Catia仿真动画教程
利用caita的“模拟”和“干涉”功能，检查管道（灰色）绕轴转动时，活塞（蓝色）与套筒（桔色）之间是否发生碰撞。
1、菜单：开始→数字化装备→DMU运动机构2、创建固定零件。
点击“固定零件”弹出“新固定零件窗口”，点击“新机械装置”，确定即可先不关闭“新固定零件”对话框，点击套筒部件后，该对话框消失。
同时目录树中出现3、建立管道和转轴的“圆柱接合”3.1、点击“圆柱接合”打开“创建接合-圆柱面”窗口点击“新机械装置”，在弹出的命名窗口确定即可直线1，选中转轴的轴线直线2，选中管道的轴孔的轴线选中“驱动角度”和“驱动长度”，如下点击确定，目录树如下图注意：“自由度=0”非常中重要，否则后续无法进行。
如果自由度不为零不为零，检查约束。
3.2、点击“圆柱面.1”，弹出如下对话框第一上下限，随意设置两个值，一般一正一负，绝对值相等；第二上下限要注意，这是管道的转动范围确定即可3.3、进行模拟，点击弹出对话框拖动“命令1”，会看到管道绕轴转动。
但是活塞未随管道转动，因此还需要添加“接合”，将管道与活塞连起来。
4、“接合”管道与活塞4.1、点击“刚性连接”弹出对话框零件1选择活塞，零件2选择管道部分，确定即可。
点击“使用命令进行模拟”，拖动“命令1”，OK5、碰撞检测5.1、点击“碰撞”弹出对话框，进行如下设置选择1为活塞，选择2为套筒，点击确定5.2、点击“使用命令进行模拟”弹出对话框点击“激活传感器”，弹出对话框在检测碰撞处，做如上图的选择。
窗口不必关闭，回到“运动模拟”对话框，拖动命令1，即实现碰撞检测。
6、输出视频6.1、点击“模拟”选择“机械装置1”，点击确定，弹出两个对话框和点“编辑分析”，选择自己建的“干涉”，并把干涉打开；点工具栏，把“碰撞检测”打开，回到“运动模拟”对话框，拖动命令1，拖动一帧，在“编辑模拟”窗口点击“插入”，即将该帧插入动画当中。
可以使用录屏软件录制，也可以使用“编译模拟”，将动画输出avi视频（文件比较大）。
