如何正确选择液压油滤芯
第七章 液压元件和液压油 滤油器16
线隙式滤芯如图所示，用铜线或铝线密 绕在筒形骨架的外部来组成滤芯，油液 经线间间隙和筒形骨架槽孔流入滤芯内， 再从上部孔道流出。这种滤油器结构简 单，通油能力大，过滤效果好，多为回 油过滤器。
线隙式滤油器
滤油器
纸制滤芯
纸制滤芯结构类同于线隙式，只是滤芯为纸 制，滤芯过滤精度可达5 ~ 30 m，可在32 MPa下工作。其结构紧凑，通油能力大，在 配备壳体后用作压力油的过滤；其缺点是无 法清洗，需经常更换滤芯。图示为纸质滤油 器的结构，滤芯由三层组成；外层2为粗眼 钢板网，中层3为折叠成星状的滤纸，里层4 由金属丝网与滤纸折叠组成。
第四节 液压系统的辅助元件
液压辅助元件有滤油器、蓄能器、管件、密封件、油箱 和热交换器等，除油箱通常需要自行设计外，其余皆为 标准件。 液压辅助元件和液压元件一样，都是液压系统中不可缺 少的组成部分，它们对系统的性能、效率、温升、噪声 和寿命的影响不亚于液压元件本身。 辅助装置处理不好，可导致系统工作性能不好，甚至使 系统遭到破坏而无法工作。
第四节 液压系统的辅助元件
一、滤油器
滤油器的安装位置
(1)泵入口的吸油滤油器 这种滤油器用来保护液压泵， 使其不至于吸入较大的机械杂质。 根据泵的要求，可选用粗过滤器， 为了不影响泵的吸油性能，防止发 生气穴现象，滤油器的过滤能力应 为泵流量的两倍以上，压力损失不 得超过0.01~0.035MPa。
第四节 液压系统的辅助元件
一、滤油器
滤油器的安装位置
(2)泵出口油路上的高压滤油器 这种滤油器主要用来滤除进入液 压系统的污染杂质，一般采用过滤精 度10～15μm的滤油器。它应能承受油 路上的工作压力和冲击压力，其压力 降应小于0.35MPa，并应有安全阀或 堵塞状态发讯装置，以防泵过载和滤 芯损坏。

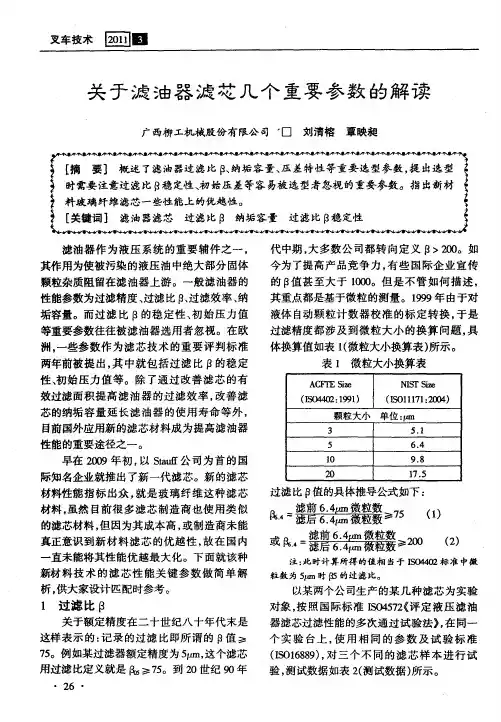

关于滤油器滤芯几个重要参数的解读
（Ｓ ４０ ：９ １ ＩＯ ４２ １９ ） 颗 粒 大小
３ ５
（ １ ｌ１２０ ） 玛０ ｌ７ ：０ ４ 单 位 ：ｍ ， ｔ ｔ
５． １ ６． ４
早在 ２０ ０９年初 ， Ｓ ｕ 公司为首 的国 以 ｔｔ ａｔ 际知名企业就推出了新一代滤芯。新的滤芯
：１ １ 一
Ｆ ． ４
（） ３
从式 ３看 出过滤 比和过 滤效 率 有很 确 定 的对 应关 系 ， 是 过 滤 比却 比过 滤 效 率 具 有 但 更 高 的分 辨力 。过滤颗 粒 尺寸 为 ６４ 的滤 ． 芯， 与过 滤效率 ０９０与 ０９５对应 的 过滤 比 ．９ ．９ 则 可 能 为 １０和 ２０ 虽 然 过 滤 效 率 相 差 甚 ０ ０， 微， 而过 滤 比却相 差整整 １ 。 倍
６ ０
ｌ １
８ ｏｏ
１ ５
７ｏ ２０
１ ９
ｌ０ ０ ｏｏ
ｓｍ ｌ ａｐｘ ｅ
ｓｍｐｅ ａ ｌＡ ￣ｍｐｅ ｌＢ ｓ ｍｐｅ ａ ｌＸ ８
ｌＯ ７
５０ ５ ８ ５ ２ｏ ｏ １ ２
７ ∞
ｌ０ Ｏ ０ ｏ ２０ ７ｏ ９０ ５ １ ６
２ ５ ＆Ｏ
叉 技 圆 圈 车术
关 于 滤 油 器 滤 芯 几 个 重 要 参 数 的 解 读
广 西柳 工机械 股份 有限公 司 口 刘清 榕 覃 映昶
【 摘
要 】 概述 了滤油器过滤比 ｐ 纳垢容量、 、 压差特性等重要选型参数， 出选型 提
时需要 注意过滤比８ 稳定性 、 初始压差等容 易被选型者忽视的重要参数。指 出新材
・
对象 ， 照 国 际标 准 Ｉ０ ５２ 评 定 液 压 滤 油 按 Ｓ ４７ ｛
液压油滤芯正确使用方法
液压油滤芯在液压系统中，用于滤除工作介质中的，固体颗粒及胶状物质。
以及滤除各种油系统中从外部混入或系统运转中内部产生的固体杂质，它可以有效的控制工作介质的污染度，保护机械设备的正常工作，是输送介质的管道系列中不可缺少的部分。
液压油滤芯相当于液压油过滤机的心脏，只有用优质的液压油滤芯才可以让液压系统能够更好的工作。
液压油滤芯主要是以不锈钢编织网、烧结网、铁编制网、为材质的，由于它使用的滤料主要是玻纤滤纸、化纤滤纸、木浆滤纸，所以它有同心率高、承受压力大、直度好，它的构造中由单层或多层金属网与滤料制成，在具体使用时它的层数与构成丝网的目数根据不同的使用条件与用途而定。
液压油滤芯广泛应用于钢铁、电力、冶金、造船、航空、造纸、化工、机床及工程机械、建筑机械等领域。
下面小编来为大家介绍液压油滤芯正确使用方法、寿命影响因素、适用范围、质量鉴别方法、更换方法、保养方法及选购方法。
一起来看看吧！液压油滤芯正确使用方法1、更换液压油滤芯前先放掉箱内原有液压油，检查回油滤芯，吸油滤芯和先导滤芯三种液压油滤芯，看是否附有铁屑铜屑或其他杂质，有的话可能存在液压油滤芯所在的液压元件故障，检修排除后，清洗系统。
2、更换液压油时须同时更换所有液压油滤芯(回油滤芯，吸油滤芯，先导滤芯)，否则相当于没换。
3、辨别液压油标号，不同标号、不同品牌的液压油不混用，可能会起液压油滤芯反应变质产生絮状物。
4、加油前必须先装上液压油滤芯（吸油滤芯），液压油滤芯罩着的管口直接通向主泵，进了杂质轻则加速主泵磨损，重则打泵。
5、加完油后注意主泵要排空气，否则轻则暂时全车无动作，主泵异响(空气音爆)，重则气穴损坏液压油泵。
排空气方法是直接在主泵顶部松开管子接头，直接加满即可。
6、定期做一下油品检测，液压滤芯本来就属于易耗品，平时堵塞后是需要立即更换的。
7、注意系统油箱及管路冲洗干净，加油时候通过带过滤器的加油装置。
8、不要让油箱内的油液直接与空气接触，新旧油不要混合，对于延长滤芯的使用寿命还是有帮助的。
液压滤芯说明
液压滤芯说明-CAL-FENGHAI.-(YICAI)-Company One1液压滤芯说明GU-H系列自封式压力管路过滤器滤芯型号：GX-10×* GX-25×* GX-40×* GX-63×* GX-100×* GX-160×* GX-250x* GX-400×* GX-630×*（*分别代表3，5，10，20，30，40）ISV系列管路吸油过滤器滤芯型号：IX-40×* IX-63×* IX-100×* IX-160×* IX-250×* IX-400×* IX-630×* IX-800×* IX-1000×*（*分别代表80，100，180）ZU-A，QU-A，WU-A系列回油过滤器滤芯型号：TZX2-10×* TZX2-25×* TZX2-40×* TZX2-63×* TZX2-100×* TZX2-160×* TZX2-250×* TZX2-400×* TZX2-630×* TZX2-800×* TZX2-1000×*（*分别代表1，3，5，10，20，30）XU-A系列回油过滤器滤芯型号：TXX-25×* TXX-40×* TXX-63×* TXX-100×* TXX-160X* TXX-250×* TXX-400×* TXX-630×*（*分别代表30，50）GP系列磁性回油过滤器滤芯型号：GP300×*Q2 GP400×*Q2 GP500×*Q2 GP600×*Q2（*分别代表3，5，10，20，30）WY系列磁性回油过滤器滤芯型号：WY300×*Q2 WY400×*Q2 WY500×*Q2 WY600×*Q2 WY700×*Q2 WY800×*Q2（*分别代表3，5，10，20，30）TF系列箱外自封式吸油过滤器滤芯型号：TFX-25×* TFX-40×* TFX-63×* TFX-100×* TFX-160×* TFX-250×* TFX-400×* TFX-630×* TFX-800×* TFX-1000×* TFX-1300×*（*分别代表80，100，180）自封式磁性吸油过滤器滤芯型号：FX-510X* FX-515X* FX-520X*（*分别代表80，100，180）ZL12-122自封式磁性吸油过滤器滤芯型号：ZL12X-122/* ZL12BX-122/*（*分别代表10，25，80）QYL型回油过滤器滤芯型号：QYLX-63×*Q2 QYLX-100×*Q2 QYLX-160×*Q2 QYLX-250×*Q2 QYLX-400×*Q2（*分别代表3，5，10，20，30）TFB系列吸油过滤器滤芯型号：TFBX-45×* TFBX-70×*（*分别代表10，20，30，80）XNL系列箱内回油过滤器滤芯型号：NLX-25×* NLX-40×* NLX-63×* NLX-100×* NLX-160× NLX-250×* NLX-400×* NLX-630×* NLX-800×* NLX-1000×*（*分别代表3，5，10，20，30）旋装式管路过滤器滤芯型号：SPX-06×10，SPX-06X25，SPX-08×10、SPX-08×25、SPX-10×10、SPX-10×25、SPAX-10×10ZU-H，QU-H系列压力管路过滤器滤芯型号：HX-40×* HX-40×*Q HX-40×*W HX-10×* HX-10×*Q HX-10×*W HX-25×* HX-25×*Q HX-25×*W HX-63×* HX-63×*Q HX-63×*W HX-100×* HX-100×*Q HX-100×*W HX-160×* HX-160×*Q HX-160×*W HX-250×* HX-250×*Q HX-250×*W HX-400×* HX-400×*Q HX-400×*W HX-630×* HX-630×*Q HX-630×*W HX-800×* HX-800×*Q HX-800×*W HBX-10×* HBX-25×* HBX-40×* HBX-63×* HBX-110×* HBX-160×* HBX-250×* HBX-400×* HBX-630×* HDX-10×* HDX-25×* HDX-40×* HDX-63×* HDX-100×* HDX-160×* HDX-250×* HDX-400×* HDX-630×*（*分别代表1，3，5，10，20，30，40）XU-A系列回油过滤器滤芯型号：TXX-25×* TXX-40×* TXX-63×* TXX-100×* TXX-160X* TXX-250×* TXX-400×* TXX-630×*（*分别代表30，50）RFA系列微型直回式回油过滤器滤芯型号：FAX-25×* FAX-40×* FAX-63×* FAX-160×* FAX-250×* FAX-400×* FAX-630×* FAX-800×* FAX-1000×*（*分别代表1，3，5，10，20，30）RFB系列直回自封式磁性回油过滤器滤芯型号：FBX-25×* FBX-40×* FBX-63×* FBX-100×* FBX-160×* FBX-250×* FBX-400×* FBX-630×* FBX-800×* FBX-1000×* FBX-1300×*（*分别代表1，3，5，10，20，30）SRFA系列双筒微型直回式回油过滤器滤芯型号：SFAX-25×* SFAX-40×* SFAX-63×* SFAX-100×* SFAX-160×* SFAX-250×* SFAX-400×* SFAX-630×* SFAX-800×*（*分别代表1，3，5，10，20，30）SRFB系列双筒直回式回油过滤器滤芯型号：SFBX-25×* SFBX-40×* SFBX-63×* SFBX-100×* SFBX-160×* SFBX-250×* SFBX-400×* SFBX-630×* SFBX-800×* SFBX-1000×* SFBX-1300×*（*分别代表1，3，5，10，20，30）SRLF系列双筒回油管路过滤器滤芯型号：SFX-60×* SFX-110×* SFX-160×* SFX-240×* SFX-330×* SFX-500×* SFX-660×* SFX-850×* SFX-950×* SFX-1300×*（*分别代表1，3，5，10，20，30，40）SZU-A，SQU-A，SWU-A，SXU-A系列双筒回油过滤器滤芯型号：STZX2-25×* STZX2-40×* STZX2-63×* STZX2-100×* STZX2-160×* STZX2-250×* STZX2-400×*（*分别代表1，3，5，10，20，30，40）SXU-A系列双筒回油过滤器滤芯型号：STXX-25×* STXX-40×* STXX-63×* STXX-100×* STXX-160×* STXX-250×* STXX-400×*（*分别代表30，50）SGF系列双筒高压过滤器滤芯型号：PLFX-30×*（*分别代表3，5，10，20）。
液压油的正确选择与合理使用
液压油的正确选择与合理使用一、正确选择液压油的依据在选用液压设备所使用的液压油时，应从液压系统的工作条件（如所使用液压泵的类型、工作压力、工作温度、转速等）、所处环境条件、液压系统及元件结构和材质、经济性等几个方面因素进行综合考虑。
下面对其中的几个因素介绍如下。
（1）工作压力主要对液压油的润滑性即抗磨性提出要求。
高压系统的液压元件，特别是液压泵中处于边界润滑状态的摩擦副，由于正压力加大、速度高而使摩擦磨损条件较为苛刻，必须选择润滑性即抗磨性、极压性优良的HM 油。
液压系统的工作压力一般以其主液压泵额定压力或最大压力为标志。
（2）工作温度系指液压系统液压油在工作时的温度，其主要对液压油的黏温性和热安定性提出要求，环境温度和液压油工作温度（操作温度）的一般关系。
（3）工作环境一方面，要考虑液压设备工作的环境是室内还是室外、地下、水上，在气候处于冬夏温差大的寒区、内陆沙漠区等工作环境；另一方面，若液压系统靠近300℃以上高温的表面热源或有明火场所，就要选用难燃液压油。
按使用温度及压力选择难燃液压油。
（4）泵阀类型及液压系统的特点液压油的润滑性（抗磨性）对三大泵类减磨效果的顺序是：叶片泵＞柱塞泵＞齿轮泵。
因此，凡是叶片泵为主液压泵的液压系统，不管其压力大小都以选用HM液压油为好。
液压系统阀的精度越高，要求所用的液压油清洁度也越高，如对有电液伺服阀的闭环液压系统要用清洁度高的清净液压油，对有电液脉冲马达的开环系统要求用数控机床液压油，此两种油可分别用高级HM液压油和HV液压油代替。
试验表明，三类泵对液压油清洁度要求的顺序是：柱塞泵高于齿轮泵与叶片泵。
而在对极压性能的要求的顺序是：齿轮泵高于柱塞泵与叶片泵。
（5）摩擦副的形式及其材料叶片泵的叶片与定子面的接触和运动形式极易磨损，其钢对钢的摩擦副材料适用于以ZDDP(二烷基二硫代磷酸锌，即T202)为抗磨添加剂的L-HM抗磨液压油；柱塞泵的缸体、配油盘、滑靴的摩擦形式与运动形式也适用于使用HM抗磨液压油，但柱塞泵中有青铜部件，由于此材质部件与ZDDP作用会产生腐蚀磨损，故有青铜件的柱塞泵不能使用以ZDDP 为添加剂的HM抗磨液压油。
液压过滤器选型设计
液压过滤器选型设计液压过滤器是一种常用于液压系统中的设备，用于排除液压系统中的杂质和污染物，保证系统的正常运行。
液压过滤器选型设计的目的是根据系统的工作条件和要求，选择合适的过滤器型号和规格，以达到满足系统效果和性能的目标。
在液压过滤器选型设计过程中，需要考虑以下几个方面：1.工作条件和要求：液压系统的工作条件和要求是选型设计的重要依据。
需要确定液压系统的工作压力、流量、温度等参数，并确定对系统中的杂质和污染物的过滤要求，如颗粒大小和过滤效率等。
2.过滤器类型：液压过滤器有许多不同的类型，如油泵入口过滤器、油泵出口过滤器、回油过滤器等。
根据系统的具体情况和要求，选择合适的过滤器类型。
3.过滤器材质：液压过滤器的材质选择直接影响其使用寿命和过滤效果。
常见的过滤器材质有金属、纸质和合成材料等。
根据液压油的特性和系统环境条件，选择合适的材质。
4.过滤器规格：液压过滤器的规格包括过滤精度、流量等参数。
根据系统要求和液压油的特性，确定过滤精度和流量范围，并选择合适的规格。
5.安装位置和方式：液压过滤器的安装位置和方式也需要考虑。
通常情况下，过滤器应当安装在液压系统的高压管道中，以便有效过滤液压油中的杂质。
过滤器的连接方式可以是螺纹连接或法兰连接等，根据系统需求选择合适的方式。
6.维护和更换周期：液压过滤器的维护和更换周期也需要考虑。
根据过滤器的寿命和使用情况，制定相应的维护计划和更换周期，以保证过滤器的正常运行和过滤效果。
液压过滤器选型设计的过程是一个综合考虑各个因素的过程，需要涉及液压系统的工作条件、要求、过滤器类型、材质、规格、安装和维护等方面。
只有合理选择和设计液压过滤器，才能确保系统的正常运行和提高系统的可靠性和效率。
液压油的选用原则与正确使用
液压油的选用原则与正确使用随着现代化程度的逐步提高和控制技术的发展，液压传动系统由于其自身的优越性在各类行业当中得到了广泛的应用。
液压系统的工作介质是液压油，它被称为液压系统的“血液”，其品质的好坏将直接影响到整个系统的正常运行。
日常对油液正确的使用和维护管理是保证液压油能够长期运行的关键措施。
1.液压油应具备主要性质适宜的粘度和良好的粘温特性，优良的润滑性能（抗磨性能），优良的热、氧化安定性、水解安定性、剪切安定性，良好的抗乳化性，良好的防锈、抗腐蚀性，良好的抗泡性和空气释放性，良好的密封材料适应性，良好的清洁性和过滤性。
2.液压油的分类矿物性液压油：按照ISO规定，采用40℃时油液的运动粘度（mm2/s)作为油液粘度牌号，共分为10、15、22、32、46、68、100、150等8个等级。
难燃液压液：乳化液、高水基液压液、海水或淡水。
根据我国矿物型和合成烃型液压油的产品标准GB*****.1－94，液压油又包括HL、HM、HG、HV、HS五个品种的技术规格。
介绍如下：L－HL液压油抗氧防锈型液压油；L－HM液压油抗磨液压油，在HL基础上改善了抗磨性；L－HG液压油液压导轨油，在HM基础上添加减摩剂改善粘滑性；L－HV液压油低温液压油，在HM基础上改善了低温特性；L－HS液压油低温液压油，比HV有更低的倾点。
高压抗磨液压油在HM液压油优等品基础上增强了抗磨性，通过了高压泵台架试验。
3.液压油的选用原则液压油的种类繁多，但每种液压油都有其适应的应用场合，液压油选用不当会影响到整个系统的正常运行或带来巨大的经济损失，因此正确选用液压油及其重要。
由于系统工况、环境条件及温度、液压泵及液压阀的类型等条件都影响到液压油的正确选用，选用液压油时应细致。
3.1 液压油粘度的选择选用液压油液首先考虑的是粘度。
不同种类的液压油有着不同的粘温特性。
粘温特性好的液压油，粘度随温度的变化较小。
粘温特性通常用粘度指数表示。
液压滤芯通用技术条件
液压滤芯通用技术条件1 范围本标准规定了液压滤芯（以下简称滤芯）的通用技术要求、试验方法、检验规则和标志、包装、储存。
本标准适用于以液压油液为工作介质的滤芯。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 1184-1996 形状和位置公差未注公差值 (eqv ISO 2768.2：1989)GB 1804-1992 未注公差尺寸的极限偏差值 (eqv ISO 2768.1： 1989)GB/T 2828 逐批检查计数抽样程序及抽样表GB/T 14041.1 液压滤芯结构完整性检验方法 (eqv ISO 2942)GB/T 14041.2 液压滤芯材料与液体相容性检验方法 (eqv ISO 2943)GB/T 14041.3 液压滤芯抗破裂性检验方法 (eqv ISO 2941)GB/T 14041.4 液压滤芯额定轴向载荷检验方法 (eqv ISO 3723)GB/T17446 液体传动系统及元件术语 (idt ISO 5598)GB/T17488 液压滤芯流动疲劳特性的验证 (idt ISO 3724)GB/T18853 液压传动过滤器评定滤芯过滤性能的多次通过方法 (eqv ISO 16889) 3 术语和定义GB/T 17446确立的以及下列术语和定义适用于本标准。
3.1 过滤比滤芯上游油液单位体积中大于某一给定尺寸的污染物颗粒数与下游油液单位体积中大于同一尺寸的污染物颗粒数之比，用β表示。
即：βχ=Na/Nb式中：Na：滤芯上游油液单位体积中所含大于χ微米的颗粒数。
Nb：滤芯下游油液单位体积中所含大于χ微米的颗粒数。
3.2 过滤精度滤芯所能有效捕获(β≥100)的最小颗粒尺寸(χ)，以微米为计量单位，用μm表示。
液压油滤芯更换标准
液压油滤芯的更换标准可以根据使用的频率和原油的污染度来确定。
一般情况下，液压油吸油滤芯的更换周期为每工作2000小时进行更换，液压回油滤芯的更换周期为首次工作250小时更换，此后每工作500小时进行更换。
如果工况环境比较恶劣，建议定期抽取液压油样本送去检测有液清洁度，然后确定一个比较合理的更换周期。
更换液压油滤芯时，需要注意：
清理滤芯底盖：在更换之前清除底部滤芯腔的残留，以确保新滤芯能过滤更好的油液。
安装新滤芯：安装新滤芯时，请先拆下密封垫圈，检查滤芯是否损坏或变形，如发现问题，请及时更换。
确保安装正确：确保滤芯安装在正确的位置上，并取向正确。
总之，液压油滤芯的更换标准需要结合具体的使用情况来确定，并需要按照标准流程进行更换。
挖掘机液压系统换油步骤和注意事项
挖掘机液压系统换油步骤和注意事项一、换油步骤1. 准备工作在进行挖掘机液压系统换油之前，需要做好以下准备工作：- 准备好所需的工具和设备，如扳手、滤芯拆卸工具、油桶等；- 确保挖掘机停机，并且将挖掘机的发动机关闭；- 确保挖掘机稳定停放在水平地面上，并且使用千斤顶将其抬高，以便进行操作；- 准备好新的液压油和滤芯。
2. 油箱排空首先，要将挖掘机液压系统中的液压油全部排空，具体步骤如下：- 打开挖掘机的油箱盖，并将其盖好；- 找到液压系统的油箱下部的排油螺塞，用扳手将其拆下；- 将油箱下部的油放入准备好的油桶中，注意避免油溅出。
3. 更换滤芯接下来，需要更换液压系统中的滤芯，具体步骤如下：- 找到液压系统的滤芯，并使用滤芯拆卸工具将其拆卸下来；- 清洁滤芯座，确保座部无杂质；- 将新的滤芯安装到滤芯座上，注意方向是否正确；- 使用滤芯拆卸工具将滤芯座和滤芯固定在液压系统中。
4. 加注新油当滤芯更换完成后，需要将新的液压油加注到挖掘机的油箱中，具体步骤如下：- 打开油箱盖，使用漏斗将新油加注到油箱中，注意避免溢出；- 加注的油量应根据挖掘机的液压系统容量和工作条件来确定，可以参考挖掘机使用手册上的要求；- 加注油量后，将油箱盖盖好。
5. 液压系统排气在加注新油后，需要对液压系统进行排气，具体步骤如下：- 打开挖掘机的发动机，并使其运转一段时间，以便液压油流动，并使空气排出；- 同时观察液压系统管路和连接件是否有泄漏，若有泄漏需要及时修复；- 当液压系统工作正常并无泄漏时，说明排气完成。
6. 清洗工具和设备在完成换油后，需要对使用的工具和设备进行清洗，具体步骤如下：- 清洗油桶，并倒掉其中的废油；- 使用清洁液和干净的布对工具进行擦拭清洗；- 将清洁干净的工具归位妥善保管。
二、注意事项1. 安全操作在进行挖掘机液压系统换油时，要注意以下安全事项：- 确保挖掘机停机，并将发动机关闭；- 使用千斤顶将挖掘机抬高时，要确保其稳定；- 操作时要戴好防护手套和工作服，以防止油溅到皮肤上；- 当操作进行到高处或狭窄空间时，要做好防护措施，如固定好防护网和扶手。
常见液压油过滤器直观剖面图
不同原理液压滤芯过滤器的结构剖面图
1，网式过滤器滤芯，网式滤芯是在多孔的u筒骨架上包覆着一层或者两层铜丝网的滤芯，精度既是网孔直径，清洗方便，可反复使用，但精度偏低，可以作为吸油过滤器滤芯使用。
2，线隙式过滤器滤芯，这是一种用铜线或者铝线紧密缠绕在筒形骨架上的滤芯，油液经过金属线之间的孔隙，进入内部，再从上方的孔道流出，这种过滤器结构简单通量大，多用于回油过滤。
3，纸质滤芯，结构类似于线隙式，不过过滤材料为滤纸，精度可以达到5~30微米，工作压力在32MPa，结构紧凑，通量大，缺点是无法清洗，滤芯要常更换，图中滤芯由3层结构，外层是粗眼钢板网，中层是折叠滤纸，里层用金属丝网和滤纸折叠而成。
4，烧结式滤芯，这是一种利用颗粒金属粉末通过高温表面熔融并粘合制成的滤芯，滤芯的精度就是颗粒间的间隙，也就是颗粒的大小决定精度。
其范围在10~100微米之间。
烧结式滤芯的强度较高，抗冲击性能好，抗腐蚀性好，所以可以安装在不同
的位置，但是这种滤芯成本较高。
5，磁性过滤器也算一种分类，它是利用磁铁的吸附性去除油液中的铁杂质，但是因为磁性过滤器只能过滤铁质，对于占相当一部分的非铁杂质无能为力，所以通常这种
过滤器回油或者其他过滤器的辅助过滤。
液压过滤器选型设计
液压过滤器选型设计指南1 范围本指南规定了液压过滤器的设计原则、注意事项、液压过滤器各项参数的选择，以及例举了液压过滤器选型设计的案例。
2 规范性引用文件下列文件的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 20079 液压过滤器技术条件Q/SY 012 015 液压过滤器选用规范3 术语、符号及定义GB/T 20079确定的术语、符号和定义适用于本文件。
3.1过滤精度指油液通过过滤器时,能够穿过滤芯的球形污染物的最大直径，以微米（μm）表示。
3.2过滤器最大流量由制造商所推荐的在规定运动粘度下通过被试过滤器的最大流量，以单位L/min表示。
3.3纳污容量指过滤器的压力降达到极限值时，滤芯所容纳的污染物重量，以单位kg表示。
3.4过滤比过滤器上游大于等于某一给定尺寸χ的颗粒污染物数量与下游大于等于同一给定尺寸的颗粒污染物数量之比，用βχ表示。
3.5洁净过滤器总成压降△P总被试元件为装有洁净滤芯的洁净过滤器,其测得的入口与出口压力之差。
3.6壳体压降△P壳体过滤器不装滤芯时的压降。
3.7洁净滤芯压降△P滤芯洁净滤芯所产生的压降，其值等于洁净过滤器总成压降减少壳体压降。
4 工作原理与结构型式4.1 过滤器的工作原理与结构过滤器的典型结构见图1。
图1 液压过滤器典型结构油液从进油口进入过滤器，沿滤芯的径向由外向内通过滤芯，油液中颗粒被滤芯中的过滤层滤除，进入滤芯内部的油液即为洁净的油液。
过滤后的油液从过滤器的出油口排出。
4.2 过滤器的分类过滤器按其用途及安装部位，可分为如图2所示的5种不同类型。
图2 过滤器安装位置示意图设计系统时采用哪种或哪几种过滤方式的组合应根据系统液压元件类型，工况，成本和整机布置综合考虑，可参考表1所示优缺点设计最优的系统过滤方案，其中，吸油过滤容易导致液压泵吸空，建议尽量不采用高精度吸油过滤方案。
挖掘机液压油更换方法
挖掘机液压油更换方法一台挖掘机液压油箱所装的液压油是整机液压系统全部用油的1/2，余下的1/2液压油存储在液压泵，马达，多路阀，液压油缸和各部的管路中。
在换油时，假如只更换油箱内的液压油，而不是将整车液压系统中的液压油全部更换，这种方法只是旧油‘沟兑新油。
假如两种牌号的液压油沟兑在一起，还会引起油液变质。
例如一台住友HS220型/挖掘机，全车液压系统所用的液压油为420L，而液压油箱的液压油是225L，余下的油液都存储在系统中。
各种品牌的挖掘机全车液压系统用油与油箱的容积比例其本上是全都的。
1、更换液压油时预备工作﹙1﹚一台挖掘机更换液压油时，应做如下预备：购置整车液压系统用的油。
〔液压油箱容积的2.5倍〕，滤芯，洗油，3公斤面粉，绳子，封闭液压油管的油堵，〔按换油的挖掘机上的油管配制〕一台汽泵和大小空油桶等。
预备一台正常的挖掘机。
将换油的挖掘机动臂抬升到最高点，斗杆及铲斗收到内点后发动机熄灭。
〔动臂缸，斗杆缸和铲斗缸的缸杆全部伸出到顶点〕。
如图1所示。
﹙2﹚液压油箱的清洗：将箱内的液压油全部放出，撤出液压滤芯，把泵和油箱之间的管路从泵的接口处拆开，放出管路内的油液。
用洗油冲洗液压油箱和管路。
用医用沙布把液压油箱内部擦净。
将面粉揉和到能拉伸面的程度分成三份，用面团分三次粘洁净液压油箱的里面尤其是油箱的边角处和滤芯筒。
液压油箱和滤芯筒内必需彻底清理洁净。
更换新的液压滤芯，上好盖板。
﹙3﹚液压柱塞泵的冲洗：挖掘机上每种液压柱塞泵都有冲洗油口，〔放油口〕。
拧开上下放油口，放出泵壳内的液压油，拧上泵下面的油堵，从泵上面的油口向泵壳内注满洗油，再拧开泵下面的油堵，放出泵壳内的洗油，反复冲洗几次后，最终用汽泵把泵壳内的余油吹洁净后，注满干净的液压油，拧紧油堵即可。
﹙4﹚更换泵进油口密封圈，〔O形圈〕，将液压油箱连接到泵的供油管路连接好，从液压滤芯油口〔放好更换后的滤芯〕向液压油箱内注满干净的液压油。
2、用新油顶出旧油的换油方法﹙1﹚动臂缸内的液压油更换：用备用的挖掘机用绳子拉住预备换油的挖掘机动臂，〔此时预备换油的挖掘机动臂已抬升到最高点，见图1〕拆开左右2个动臂缸上无杆腔的油管，用备用空油桶接住放出的液压油，要留意环境爱护，防止环境污染。
(完整版)液压油滤芯
如何选用合适的液压油滤芯液压油滤芯在生产厂家的产品样本或标牌上标注的是名义精度，而非绝对过滤精度，只有经过实验测试的β值才能表示滤芯的过滤能力。
液压油滤芯还要求满足压力损失的要求，以保证流量与滤芯的使用寿命的最优化。
选用滤芯时可选用原装件，也可选用第二品牌。
须注意的是：要对所选的滤芯进行验收，检验它是否符合其应具有的性能指标。
1. 过滤精度首先，根据液压系统的需要确定用污渍的清洁度等级，在根据此清洁度等级按附表选择滤油器的过滤精度。
工程机械上常用的液压油滤芯名义过滤清洁度为10μm液压油清洁度（ISO4406）滤芯的名义过滤精度μm应用范围13/10 3 液压伺服阀16/13 5 液压比例阀18/15 10 一般液压元件（＞10Mpa）19/16 20 一般液压元件（＜10Mpa）由于名义精度不能真实的反映滤芯的过滤能力，因此，常以在规定的实验条件下过滤器可以通过的最大硬质球形颗粒的直径作为其绝对过滤精度，用以直接反映新装滤芯初期的过滤能力。
评定液压油滤芯的最主要标准时按照ISO4527-1981E（多次通过实验）测定的β值，即让混入标准实验粉末的油多次循环通过滤油器，其进油口和出油口两侧的粒子数之比。
2. 流量特性滤芯通过油液的流量与压力降是流量特性的重要参数，按ISO3968-91标准进行流量特性实验，以绘制流量—压力降特性曲线图，在额定供油压力下，总压降（过滤壳体压降与滤芯之和）一般应在0.2Mpa以下。
3. 滤芯强度应按照ISO2941-83标准进行破裂—抗冲击实验，滤芯损坏时急剧下降的压力差应大于规定值。
4. 流动疲劳特性应按照ISO3724—90标准进行10万次循环的疲劳实验。
5. 对液压油适应性的实验应按照ISO2943—83标准进行压力流承受力的实验，以验证滤材对液压油的相容性。
液压过滤器选型指南及案例
液压过滤器选型指南及案例液压过滤器是液压系统中的重要组件，其作用是过滤液压油中的杂质，保持油液的清洁，提高液压系统的工作效率和寿命。
正确选择和使用液压过滤器对于液压系统的正常运行至关重要。
本文将介绍液压过滤器的选型指南，并提供一个实际应用案例。
1.确定系统的液压油流量：根据液压系统的设计要求，确定系统的液压油流量，通常以升/分钟为单位。
液压过滤器的选型应能满足系统流量要求。
2.确定过滤精度：根据系统的使用环境和工作要求，确定过滤精度，常见的过滤精度有10μm、20μm、40μm等。
过滤精度越高，过滤效果越好，但阻力也会增加，需要综合考虑。
3.确定过滤器类型：根据液压系统的压力和流量要求，选择适当的过滤器类型。
常见的液压过滤器类型有吸入过滤器、压力过滤器、回流过滤器等。
4.确定过滤器的材质和密封材料：根据液压系统中液压油的性质，选择适当的过滤器材质和密封材料，以防止材料的腐蚀和泄漏。
5.确定过滤器的寿命和维护周期：根据系统的工作环境和使用条件，选择具有较长寿命和较长维护周期的过滤器，以减少维护成本和停机时间。
案例：工业设备中液压系统的工作压力为20MPa，流量为50L/min，要求过滤器的过滤精度为20μm，寿命为3000小时。
根据以上选型指南，我们可以进行如下选择：1. 确定系统的液压油流量：50L/min；2.确定过滤精度：20μm；3.确定过滤器类型：根据工作压力和流量要求，选择压力过滤器；4.确定过滤器的材质和密封材料：根据液压油的性质，选择耐腐蚀材料和可靠的密封材料；5.确定过滤器的寿命和维护周期：选择具有3000小时寿命的过滤器，并在必要时进行维护和更换。
通过以上选型指南，我们可以选择适合该液压系统的过滤器。
选择合适的过滤器可以有效提高液压系统的工作效率和寿命，减少因杂质造成的故障和损坏，提高设备的可靠性和稳定性。
总结：液压过滤器是液压系统中必不可少的组件，正确选择和使用过滤器对于液压系统的正常运行至关重要。
液压过滤器选型指南及案例
液压过滤器选型设计指南1 范围本指南规定了液压过滤器的设计原则、注意事项、液压过滤器各项参数的选择，以及例举了液压过滤器选型设计的案例。
2 规范性引用文件下列文件的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 20079 液压过滤器技术条件Q/SY 012 015 液压过滤器选用规范3 术语、符号及定义GB/T 20079确定的术语、符号和定义适用于本文件。
3.1过滤精度指油液通过过滤器时,能够穿过滤芯的球形污染物的最大直径，以微米（μm）表示。
3.2过滤器最大流量由制造商所推荐的在规定运动粘度下通过被试过滤器的最大流量，以单位L/min表示。
3.3纳污容量指过滤器的压力降达到极限值时，滤芯所容纳的污染物重量，以单位kg表示。
3.4过滤比过滤器上游大于等于某一给定尺寸χ的颗粒污染物数量与下游大于等于同一给定尺寸的颗粒污染物数量之比，用βχ表示。
3.5洁净过滤器总成压降△P总被试元件为装有洁净滤芯的洁净过滤器,其测得的入口与出口压力之差。
3.6壳体压降△P壳体过滤器不装滤芯时的压降。
3.7洁净滤芯压降△P滤芯洁净滤芯所产生的压降，其值等于洁净过滤器总成压降减少壳体压降。
4 工作原理与结构型式4.1 过滤器的工作原理与结构过滤器的典型结构见图1。
图1 液压过滤器典型结构油液从进油口进入过滤器，沿滤芯的径向由外向内通过滤芯，油液中颗粒被滤芯中的过滤层滤除，进入滤芯内部的油液即为洁净的油液。
过滤后的油液从过滤器的出油口排出。
4.2 过滤器的分类过滤器按其用途及安装部位，可分为如图2所示的5种不同类型。
图2 过滤器安装位置示意图设计系统时采用哪种或哪几种过滤方式的组合应根据系统液压元件类型，工况，成本和整机布置综合考虑，可参考表1所示优缺点设计最优的系统过滤方案，其中，吸油过滤容易导致液压泵吸空，建议尽量不采用高精度吸油过滤方案。
如何鉴别液压油滤芯好坏
如何鉴别液压油滤芯好坏
1、液压油滤芯水分含量的鉴别
(1)目测法：如油液呈乳白色混浊状，则说明油液中含有大量水分。
(2)燃烧法：用洁净、干燥的棉纱或棉纸沾少许待检测的油液，然后用火将其点燃。
若发现“噼啪"的炸裂声响或闪光现象，则说明油液中含有较多水分。
2、液压油滤芯杂质含量的鉴别
(1)感观鉴别：油液中有明显的金属颗粒悬浮物，用手指捻捏时直接感觉到细小颗粒的存在；在光照下，若有反光闪点，则说明液压元件已严重磨损；若油箱底部沉淀有大量金属屑，则说明主油泵或马达已严重磨损。
(2)加温鉴别：对于粘度较低的液压油滤芯可直接放入洁净、干燥的试管中加热升温。
若发现试管中油液出现沉淀或悬浮物，则说明油液中已含有机械杂质。
(3)滤纸鉴别：对于粘度较高的液压油滤芯，可用纯净的汽油稀释后，再用干净的滤纸进行过滤。
若发现滤纸上存留大量机械杂质(金属粉末)，则说明液压元件已严重磨损。
(4)声音鉴别：若整个液压系统有较大的、断续的噪声和振动，同时主油泵发出“嗡嗡”的声响，甚至出现活塞杆“爬行”的现象，这时观察油箱液面，油管出口或透明液位计，会发现大量的泡沫。
这种情况说明液压油滤芯已浸入了大量的空气。
3、液压油滤芯粘度变化的鉴别
玻璃板倾斜法：取一块干净的玻璃板，将其水平放置，并将被测液压油滤芯滴一滴在玻璃上，同时在旁边再滴一滴标准液压油滤芯(同牌号的新品液压油滤芯)，然后将玻璃板倾斜，并注意观察：如果被测油液的流速和流动距离均比标准油液大，则说明其粘度比标准油液低，反之，则说明其粘度比标准油液高。
液压过滤器的选择
过滤器的选择过滤器的选择选择过滤器时应考虑如下几个方面：1）根据使用目的（用途）选择过滤器的种类，根据安装位置情况选择过滤器的安装形式。
2）过滤器应具有足够大的通油能力，并且压力损失要小。
3）过滤精度应满足液压系统或元件所需清洁度要求。
4）滤芯使用的滤材应满足所使用工作介质的要求，并且有足够强度。
5）过滤器的强度及压力损失是选择时需重点考虑的因素，安装过滤器后会对系统造成局部压降或产生背压。
6）滤芯的更换及清洗应方便。
7）应根据系统需要考虑选择合适的滤芯保护附件（如带旁通阀的定压开启装置及滤芯污染情况指示器或信号器等）。
选过滤器的通油能力时，一般应大于实际通过流量的2倍以上。
过滤器通油能力可按下式计算。
m3/s式中 Q——过滤器通油能力（m3/s）；μ——液压油的动力粘度（Pa·s）；A——有效过滤面积（m2）；△p——压力差（Pa）；K——滤芯通油能力系数，网式滤芯K=0.34；线隙式滤芯K=0.17；纸质滤芯K=0.006；烧结式滤芯K=，式中D为粒子平均直径，单位为m，δ为滤芯的壁厚，单位为m。
对过滤器的要求液压油中往往含有颗粒状杂质，会造成液压元件相对运动表面的磨损、滑阀卡滞、节流孔口堵塞，使系统工作可靠性大为降低。
在系统中安装一定精度的滤油器，是保证液压系统正常工作的必要手段。
过滤器的过滤精度是指滤芯能够滤除的最小杂质颗粒的大小，以直径d作为公称尺寸表示，按精度可分为粗过滤器（d＜100)普通过滤器(d＜10)，精过滤器（d＜5)，特精过滤器（d＜1)。
一般对过滤器的基本要求是：（1）能满足液压系统对过滤精度要求，即能阻挡一定尺寸的杂质进入系统。
（2）滤芯应有足够强度，不会因压力而损坏。
（3）通流能力大，压力损失小。
（4）易于清洗或更换滤芯。
表4.1各种液压系统的过滤精度要求系统类别润滑系统传动系统伺服系统工作压力(MPa) 0~2.5 <14 14~32 >32 ≤21精度d(μm) ≤100 25~50 ≤25 ≤10 ≤5 (1）泵入口的吸油粗滤器用来保护泵，使其不致吸入较大的机械杂质，根据泵的要求，可用粗的或普通精度的滤油器，为了不影响泵的吸油性能，防止发生气穴现象，滤油器的过滤能力应为泵流量的两倍以上，压力损失不得超过0.01~0.035MPa。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何选择正确滤芯和延长滤芯使用寿命必看如何选择液压油滤芯，面对销售员的推销，很多时候我们是无从下手，以下三招行家必看的选购技巧与常识：
作为一家有着多年经验的生产液压油滤芯的厂家，正逐渐的被消费者带入误区。
大家也许不明白生产商怎么会被消费者带入误区啊?那我作为液压滤芯销售经理爆料一下里面的内在猫腻。
一、价格误区，众所周知便宜没好货好货不便宜。
但是那是在你知道那个产品本身价值的前提下才能这么下定义的，你知道液压滤芯的本身价值吗?进口产品少则几百元多则几千上万元，国产替代滤芯最贵也就几百元。
为什么呢???滤芯不像买衣服大品牌的产品其质量就要远远高于国产品牌，目前国内的产品(至少我们自己的产品)所用的材料都是进口高端的，甚至与一些大品牌的OEM厂家是一家公司供货，甚至我们的材料要优于他们的等级。
再说工艺，工业产品特别是液压滤芯工艺很关键。
所谓工艺其实就是机器设备，目前像我们这样的公司采用的设备远远高于一些大品牌的OEM生产商设备。
为什么会这么说???谁害怕把液压滤芯卖贵了啊!!!误区啊!!!我亲身经历，当时我还在做业务员时给一家比较注明的国内大企业报价，对方当场否决。
原因是你们产品行吗???他也许是被一些小作坊坑苦了，才会这么说。
为什么不行，我们产品都是经过国家检测的，我们液压滤芯都有质量保证的。
所以说价格不是衡量一个产品的关键，我记得哪家企业的负责人说过，把自己的产品打上上广告然后在把价格乘以10倍你就是名牌........
二、液压油滤芯便宜了真的好吗???这个问题要看对方的公司的售后保证机制与产品质量检测报告。
价格误区，你的产品太贵了，我买一个采用60元钱，你的却要卖230元钱。
注意这个问题根本原因就是作为使用单位或者经销单位你不知道真正的成本最容易走入的另一个误区。
举个例子过滤材质简单的分类有：木浆滤纸、化纤滤纸、不锈钢滤布、玻纤滤纸这几大项。
其中最为玻纤滤纸与不锈钢滤布价格最贵，化纤纸最为便宜，木浆纸次之。
这些滤材用肉眼今本上能简单的区分。
这些滤材关系到滤芯的使用寿命，纳污量，适用环境等。
三、说道使用寿命，使用寿命长就一定是好的液压滤芯吗???回答是肯定的，不是。
因为滤芯的作用就是过滤，就要过滤掉油里面的悬浮物。
尽然过滤了悬浮颗粒物，那些细小的颗粒物去了哪里???一部分被截留到滤清器里面，另一部分就堵住滤材的微小空隙。
随着时间的发展，颗粒物的累计，滤芯滤材内的杂质堵死大多数空隙后就需要更换滤芯了;
当然选择质量好的价格底的液压滤芯还有很多的窍门，需要大家慢慢的总结经验。
但是经验是要付出设备的使用寿命得到的尽量选择规模较大，有良好口碑的企业供货。
在具体选择上要看下面这些：
首先是精度，每一个液压系统必须考虑液压油的纯净度，这也是使用油滤芯的本来目的，所以精度是首先要考虑的。
有人会说：既然如此，我就选择精度最高的滤芯不就得了？这其实是个很大的误区，液压系统所需的滤芯精度不是“高”而是“合适”。
过高精度的滤芯通油能力相对较差（而且不同位置安装的滤芯精度也不能一样），高精度滤芯也更容易堵塞，如果一定要使用的话一则影响油液流速，一则是寿命短，必须经常更换。
其次是强度和抗腐蚀性，一只好的液压油滤芯强度必须达标，管路过滤器滤
芯要可以承受泵下游的高压，吸油过滤器滤芯要在保证不影响通油量的前提下，可以承受压力不变形，网孔不会改变直径导致精度改变。
同时有些系统所使用的油液具有一定的腐蚀性，具体使用普通滤芯还是抗腐蚀滤芯要根据实际情况来定。
最后，滤芯安装注意事项：应考虑安装位置，这也是很重要的一环，如果不确定安装在哪里，那么就无法选择滤芯，不同位置的滤芯功能和精度也不同。
做好这些之后，还需要注意安装的时候：
安装在出油口的过滤器：此种过滤器的作用是滤出可能侵入阀门类元件的污染，精度一般为10~15μm，且性能承受油路上的工作压力和冲击压力，压力降小于0.35Mpa。
如何使用液压油滤芯让其寿命更长久
油过滤器按其过滤精度(滤去杂质的颗粒大小)的不同，有粗过滤器、普通过滤器、精密过滤器和特精过滤器四种，它们分别能滤去大于100μm、10～100μm、5～10μm和1～5μm大小的杂质。
注意事项：选用滤油器时，要考虑下列几点：
(1)过滤精度应满足预定要求。
(2)能在较长时间内保持足够的通流能力。
(3)滤心具有足够的强度，不因液压的作用而损坏。
(4)滤心抗腐蚀性能好，能在规定的温度下持久地工作。
(5)滤心清洗或更换简便。
因此，滤油器应根据液压系统的技术要求，按过滤精度、通流能力、工作压力、油液粘度、工作温度等条件选定其型号。
2.安装滤油器在液压系统中的安装位置通常有以下几种：
(1)要装在泵的吸油口处：泵的吸油路上一般都安装有表面型滤油器，目的是滤去较大的杂质微粒以保护液压泵，此外滤油器的过滤能力应为泵流量的两倍以上，压力损失小于0.02MPa。
(2)安装在泵的出口油路上：此处安装滤油器的目的是用来滤除可能侵入阀类等元件的污染物。
其过滤精度应为10～15μm，且能承受油路上的工作压力和冲击压力，压力降应小于0.35MPa。
同时应安装安全阀以防滤油器堵塞。
(3)安装在系统的回油路上：这种安装起间接过滤作用。
一般与过滤器并连安装一背压阀，当过滤器堵塞达到一定压力值时，背压阀打开。
(4)安装在系统分支油路上。
(5)单独过滤系统：大型液压系统可专设一液压泵和滤油器组成独立过滤回路。
液压系统中除了整个系统所需的滤油器外，还常常在一些重要元件(如伺服阀、精密节流阀等)的前面单独安装一个专用的精滤油器来确保它们的正常工作。
做好了，这一切之后，相信对你选购和使用滤芯都有很大帮助的。
