DJJ-8型激光测量仪使用说明可视化版一、激光测量仪各部分结构的名称

DJJ-8主机

DJJ-8测量架

二、操作步骤

1、正确安装电池

2、打开电源开关后,按下键盘上“开/关”按钮,

3、显示屏出现“请向右旋转主机”,根据提示用手轻轻向右旋转主

机头(禁止快速旋转),直至显示屏上出现视频图像,即表示仪器进入正常测量状态,可以开始测量。(注意:开机后,如果在三分钟之内没有任何操作,仪器会自动关机,在这种状态下,只要按“开/关”键,即可进入正常测量状态。测量时如果出现定机或屏幕蓝屏,请关掉电源后重新开机。仪器不用时,请关闭电源开关。

以便节省电能保护仪器)

4、清空内存

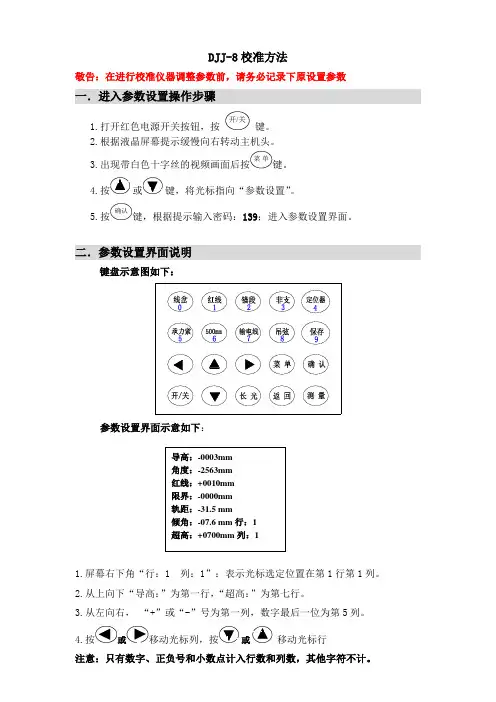

按下键盘上“菜单”按钮,显示屏将显示

内存管理用于清空存储的数据。当光标指向该选项时,按下“确定”键提示“是否清空内存”请确认数据已经导出或数据为无用数据,按下“确定”则删除存储器中存储的所有的数据,按“返回”键则不进行任何操作退回测量界面。

5、输入线路信息

把工区将各个

区间代码信息

帖在测量仪上,

方便使用,达到

可视化的效果

①正常测量状态下按下“▼”按钮,显示屏

②按下“▶”按钮,清空线路信息

③依次输入线路代码、工区代码和区间代码,我们工区将各个区间代码信息帖在测量仪上,方便测量时输入。如果在输入过程中出现错误,按下“▶”按钮,清空线路信息后重新输入。输入完毕后,检查无误后按下“确认”按钮

④当进入隧道测量时要输入隧道代码。在正常测量状态下按下“▲”按钮,显示屏将显示

请输入隧道号:00

输入所在隧道代码,检查无误后按下“确认”按钮,如果在输入过程中出现失误,按下“▶”按钮删除,每按一次删除一位数。

(提示:隧道测量结束后,同样按下“▲”按钮,表示隧道测量结束。)

三、DJJ-8激光测量仪九大功能及操作步骤

(提示:测量前必须进行电池电量检测,方法:正确安装电池开机后,接下“菜

单”键即可以在屏幕上看到当前电池电量。测量仪放置标准:固定测脚侧与定位器限位支座为同一侧。测量过程中,如常出现目标不在测量范围进入盲区,

此时应进行测量仪重启。)

1、测量导高、拉出值、钢轨轨距及超高

①测量架放置于待测目标正下方轨面上,拨动测量架右端的轨距手柄,使测量

架两端的固定测脚和活动测脚都紧靠钢轨内侧。保持测量架与钢轨垂直。(注意:DJJ-8激光测量仪的任何一项测量功能都必须按照此项“测量仪放置标准”放置!)

②正常测量状态下可在显示屏下通过十字线瞄准目标,当测量环境光线不足时,

可接下“长光”键通过红光来瞄准目标,然后按下“测量”键,即可显示测量结果

③数据保存:先按下“保存”键,显示屏会提示

请输入杆号

已保存

并自动切换到图像界面

(提示:如果输入错误需要更改时,可按“▶

”删除,每按一次删除一位数)

一根支柱上多个数据如:导高、拉出值、定位器坡度、结构高度、红线标高侧面限界等多次测量出的结果可以只保存一次,在切换时不按“返回”按“长光”即可

2、 红线标高、侧面限界测量

① 将测量仪按照“仪器放置标准”放置

② 正常测量状态下,将测量头瞄准支柱上的红线,此时可以按下“长光”键打开长光方便

瞄准。瞄准后按下键盘上的“红线”键,即可在显示屏上显示结果

③ 读出结果,如下图所示

a 正确读数

b 错误读数 读数:红线标高高于基准轨面2.9毫米,侧面限界为3160.1毫米(提示:测量仪所测结果均为毫米,读数时的单位为毫米。测量时,红线标高显示的值必须在±10mm 范围内所得的侧面限界值才较接近标准值,当红线标高值不在±10mm 范围内时,可通过微调旋钮来调整。)

3、锚段关节测量

① 将测量仪按照“仪器放置标准”放置

② 正常测量状态下按下键盘上“锚段”按钮,仪器会提示“请先测量工作支”。然后瞄准工作支按下“测量”键,显示屏上会出现测量结果,等待1秒后,仪器会提示“请测量锚段”。

微调旋钮

红线标高值在±10MM 范围

红线标高值超出±10mm 范围

红线标高中心位置

瞄准锚段关节后,按下“测量”键,显示屏上出现测量结果;最后按下“确认”键显示屏上显示最后结果

抬高:XX.Xmm 偏离:XX.Xmm

提示:抬高即我们平时检修时所说的垂直距离,偏离即水平距离

4、非支测量

① 将测量仪按照“仪器放置标准”放置

② 正常测量状态下按下键盘上“非支”按钮,仪器会提示“请先测量工作支”。然后瞄准工作支按下“测量”键,显示屏上会出现测量结果,等待1秒后,仪器会提示“请测量非支”。瞄准非支后,按下“测量”键,显示屏上出现测量结果;最后按下“确认”键显示屏上显示最后结果

抬高:XX.Xmm 偏离:XX.Xmm

提示:非支测量和锚段测量基本是相同的,区别只在于保存数据时的名称不同

5、线岔中心测量(投影中心位置测量)

工作支

非工作支 第一测量点

第二测量点

测量误区:测量第一测量点(工作支)后,就把旁边的非支接触线(图中×所示)作为第二测量点,这是错误的!第二测量点应该是非支的定位点

① 将测量仪按照“仪器放置标准”放置

② 正常测量状态下瞄准岔心,按下“线岔”按钮,就会有“请输入内轨距”的提示,

读取测量架上轨距刻度尺数值,输入完成按“确认”键,即显示结果。

注意:1、测量线岔时,测量人必须面向岔心方向测量。如下图所示:

2、放置测量架是应使读数刻度与内轨中心线保持垂直

岔心方向

90°

线岔中心

限制管和接触线交叉点

测量误区:注意要对准线岔中心。
