GYKG-F高压开关机械特性测试仪

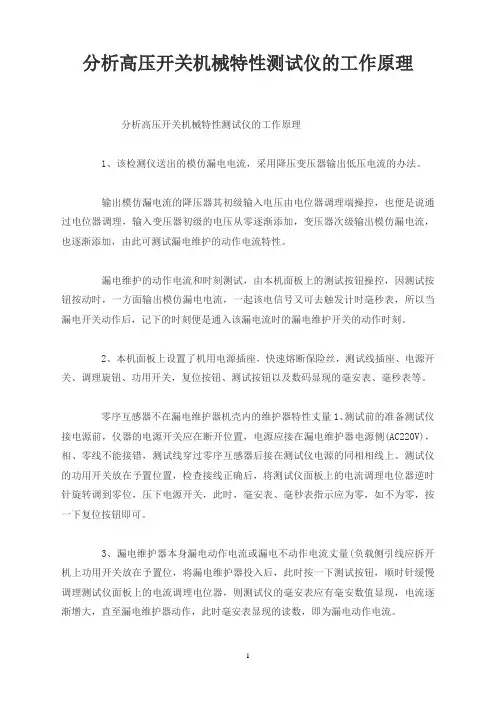

分析高压开关机械特性测试仪的工作原理
分析高压开关机械特性测试仪的工作原理分析高压开关机械特性测试仪的工作原理1、该检测仪送出的模仿漏电电流，采用降压变压器输出低压电流的办法。
输出模仿漏电流的降压器其初级输入电压由电位器调理端操控，也便是说通过电位器调理，输入变压器初级的电压从零逐渐添加，变压器次级输出模仿漏电流，也逐渐添加，由此可测试漏电维护的动作电流特性。
漏电维护的动作电流和时刻测试，由本机面板上的测试按钮操控，因测试按钮按动时，一方面输出模仿漏电电流，一起该电信号又可去触发计时毫秒表，所以当漏电开关动作后，记下的时刻便是通入该漏电流时的漏电维护开关的动作时刻。
2、本机面板上设置了机用电源插座，快速熔断保险丝，测试线插座、电源开关、调理旋钮、功用开关，复位按钮、测试按钮以及数码显现的毫安表、毫秒表等。
零序互感器不在漏电维护器机壳内的维护器特性丈量1、测试前的准备测试仪接电源前，仪器的电源开关应在断开位置，电源应接在漏电维护器电源侧(AC220V)，相、零线不能接错，测试线穿过零序互感器后接在测试仪电源的同相相线上。
测试仪的功用开关放在予置位置，检查接线正确后，将测试仪面板上的电流调理电位器逆时针旋转调到零位，压下电源开关，此时，毫安表、毫秒表指示应为零，如不为零，按一下复位按钮即可。
3、漏电维护器本身漏电动作电流或漏电不动作电流丈量(负载侧引线应拆开机上功用开关放在予置位，将漏电维护器投入后，此时按一下测试按钮，顺时针缓慢调理测试仪面板上的电流调理电位器，则测试仪的毫安表应有毫安数值显现，电流逐渐增大，直至漏电维护器动作，此时毫安表显现的读数，即为漏电动作电流。
尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有10KV 高压绝缘垫,ZGF-2mA/60KV直流高压发生器,硅橡胶高压线,继电保护试验装置，微水测试仪，安全工器具力学性能试验机，双钳相位伏安表，100A回路电阻测试仪等等的介绍，您如果对我们的产品有兴趣，咨询。

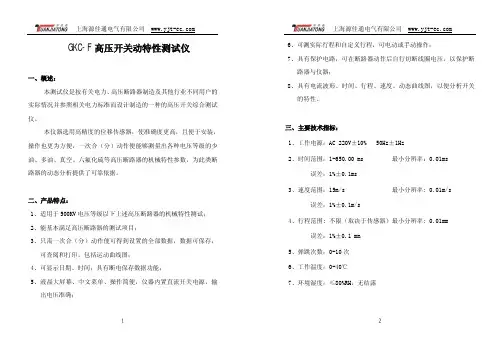

GKC-F高压开关动特性测试仪
三相不同期
0.500ms
同相不同期 A 0.000ms
B 0.000ms
C 0.000ms
动作时间
பைடு நூலகம்
20.00ms
刚合时间
10.00ms
刚合速度
0.269m/s
最大速度
1.139m/s
平均速度
0.389m/s
图9
12
上海源佳通电气有限公司 8、再按↓光标进入下一屏，显示界面（图 10）
图 11
13
上海源佳通电气有限公司 10、 按退出键返回（图 5）初始界面 11、选择曲线图形，显示界面（图 12）
图 12 按←→键，可查看每 1ms 时间内的电流、速度之间关系。
14
上海源佳通电气有限公司 12、按↓光标，显示界面（图 13）
2006-00-0
00：00：00
参数设定 电动操作 手动操作 测量报告 曲线图形 历史数据
图5
8
上海源佳通电气有限公司 2、 用光标选择“参数设定”，然后按确认键,显示界面（图 6）
参数设定
直线传感器
30.00mm
角度传感器
满度 000.0 度
半径 000.00mm
断口时间 A 88.34ms A’0.000ms B 88.51ms B’0.000ms C 88.84ms C’0.000ms
弹跳幅度 电压 角度 行程 过行程
弹跳时间 10.20ms 0.000ms 5.410ms 0.000ms 3.221ms 0.000ms 0.312mm 219.5V 0.000 度 20.06mm 0.019mm
少为整数，如 1、2；如需带小数点，如 0.1，可先按住“备用键”， 再按左或右即可。
高压开关机械特性测试仪GKC-F
高压开关机械特性测试仪GKC-F概述高压开关机械特性测试仪GKC-F是一种用于测试高压开关机械特性的仪器。
它广泛应用于电力行业的输配电系统中，用于检测高压开关机械特性指标，确保电力系统的安全稳定运行。
该仪器采用数字化技术和微机控制，能够对高压开关的操作力、行程、速度等机械特性指标进行测试，并自动分析处理测试结果，输出测试报告。
功能和特点高压开关机械特性测试仪GKC-F具有以下功能和特点：1.压力测量：该仪器可测量高压开关在压力下的机械特性指标，包括扭矩、力矩、行程、速度等。
2.数字化设计：该仪器采用数字化技术，能够对测试数据进行数字化处理和分析，提高测试精度和可靠性。
3.丰富的测试模式：该仪器可以进行多种测试模式，包括手动测试、自动测试、快速测试、阻尼测试等。
4.联机操作：该仪器支持联机操作，能够通过计算机连接实现数据同步和远程控制。
5.可扩展性：该仪器可以根据用户需要进行升级和扩展，以满足更多更复杂的测试需求。
使用方法高压开关机械特性测试仪GKC-F的使用方法如下：1.准备测试样品：将待测试的高压开关安装到测试平台上，并按照说明书进行调整和校准。
2.连接仪器：将测试仪器与电源连接，并与测试平台上的高压开关进行连通。
3.设置测试参数：通过测试仪器的控制界面或联机操作控制计算机设置测试参数，包括测试模式、测试间隔、采样点数、转速等。
4.开始测试：按下测试仪器上的“开始测试”按钮或通过计算机发送测试信号以启动测试程序。
5.分析处理结果：测试过程中，测试仪器会自动采集、处理并存储测试数据，测试结束后，可以通过测试仪器的显示屏或计算机显示测试结果和生成测试报告。
市场前景和应用领域高压开关机械特性测试仪GKC-F是电力行业中重要的测试设备之一，应用领域广泛，包括：1.输电系统：用于测试输电线路、变电站的高压开关机械特性，确保电力系统的安全和稳定运行。
2.铁路系统：用于测试铁路供电系统中的高压开关机械特性，确保列车正常运行和旅客安全。
高压开关动作特性测试仪
高压开关动作特性测试仪仪器介绍高压开关动作特性测试仪是专门用于测试高压开关的动作时间、速度和稳定性的设备。
该仪器可用于测试气体绝缘金属封闭开关、油浸式开关、SF6开关等高压开关的动作特性。
其主要测试原理是通过将高压开关接入测试仪器电路中，然后外加电压，触发开关的动作启动，记录开关的动作时间、速度和稳定性等参数，并将测试结果进行数据分析和评价。
该仪器具有结构紧凑、操作简便、测试精度高等特点，是高压开关制造行业不可或缺的测试工具之一。
测试原理高压开关动作特性测试仪的测试原理是利用高压开关受弹簧力、电磁力和气压力等力学和物理原理工作的特性，通过外接电路给高压开关提供激励电压，从而实现触发开关动作启动。
在开关动作过程中，测试仪器会通过机械和电子传感器等装置，记录开关的位置信号、时间信号和速度信号等参数，然后将这些参数传输到计算机上进行分析和处理，得出开关的动作时间、速度和稳定性等测试结果。
测试结果可以显示在计算机屏幕上，并可根据需要进行保存、打印和复制等操作。
测试操作步骤高压开关动作特性测试仪的测试操作主要包括以下步骤：1.准备测试仪器，将高压开关连接到测试仪器的电路上，开启仪器电源；2.设置测试参数，包括测试电压、测试时间、测试速度等，并确认参数设置无误；3.启动测试仪器，触发高压开关的动作启动，同时测试仪器开始记录开关的动作参数；4.测试完成后，将测试结果传输到计算机上，进行数据分析和评价；5.根据测试结果分析，对高压开关的动作性能进行评估和修改。
测试注意事项高压开关动作特性测试仪是一种高精度测试仪器，测试时需要注意以下方面：1.测试仪器应处于稳定的环境和电源状态下，以保证测试结果的准确性；2.测试前应对测试仪器进行预热和校准，以保证仪器的性能稳定和精度；3.测试时应避免操作人员触摸测试仪器和高压开关，防止触电事故的发生；4.测试后应对测试结果进行存档和备份，以备后续分析和参考。
总结高压开关动作特性测试仪是一种非常有用的测试工具，它可以对高压开关的动作特性进行全面、精确的测试和分析。
高压开关测试仪是做什么用的
高压开关测试仪是做什么用的一、概述高压开关测试仪是一种专用测试仪器，主要用于对高压开关进行精细化测试和检测，以保障其在各种环境下正常运转和安全可靠地工作。
高压开关测试仪可用于检测高压开关的通断电性能、接触电阻、波形及时间等参数。
二、测试原理高压开关测试仪利用高压切断电路、高强度电流、高频电磁等原理，对高压开关进行检测。
其中，高压切断电路是指测试仪通过固定电容和阻抗，将输入的高压稳定放电，从而形成可靠的高压信号，然后通过高压放电断开待测开关，从而测量开关断开时的额定电压等参数。
高强度电流则是指通过测试仪内置的对应电路，将高电压信号转换成高强度电流，用以测试接触电阻。
同时，高频电磁则是指测试仪通过电磁感应原理，测量开关关断时的时间和波形等参数。
三、特点1.高可靠性高压开关测试仪采用高品质的电路和部件，能够准确地测试高压开关的各种参数，从而确保测试结果的可靠性和准确性。
2.高灵敏度高压开关测试仪采用高度灵敏的电路设计，可测量微小的电感、电容以及电阻等参数，并对故障做出响应。
3.高精度高压开关测试仪在测试过程中，对参数进行多次检测和校准，从而保证测试结果的高精度和准确性。
4.高效性高压开关测试仪具有一定的自动化功能，测试过程中能够自动完成各项测试工作，提高测试效率和准确性，同时减少了人为因素的干扰。
5.安全性高压开关测试仪在测试过程中能够确保操作人员和设备的安全，防止高压信号突然放电而对操作人员造成威胁。
四、应用领域高压开关测试仪广泛应用于电力系统、电气设备生产厂家、汽车制造商、航空、军工等领域，主要用于对高压开关、高压绝缘子、高压电器等进行测试和检测。
其中，电力系统中的断路器、负荷开关和变压器等电器设备，必须经过高压开关测试仪的严格检测和认证，才能够投入正常工作。
五、总结高压开关测试仪是一种非常重要的测试仪器，可以对高压开关的各项参数进行精细化测试，为各个领域中电气设备的生产和运行提供可靠的保障。
随着科技的不断进步，高压开关测试仪的测试精度和安全性将进一步提升，使其更加适应各种环境和应用场景。
高压开关机械特性测试仪的技术参数介绍
高压开关机械特性测试仪的技术参数介绍
高压开关机械特性测试仪基于高性能工业嵌入式平台，具有高速数据采集分析处理能力，能抵御强电磁场（500KV以上）干扰，同时具有多路高压开关动特性同时分析和测试精度高等特点。
针对不同开关的不同测试要求，本仪器具有丰富完善的用户自定义功能。
本仪器内置隔离型可调直流电源及开关操作命令模拟控制模块，试验时可通过内附直流电源直接控制开关分、合闸、重合闸操作，具有自动或手动进行动作电压试验功能。
本仪器可进行各种类型的高压开关有关机械特性参数（时间、速度、同期、行程、弹跳、线圈电流等）测试与特性分析。
高压开关机械特性测试仪技术参数说明
1、使用环境
输入电源220V±10%50Hz±10%大气压力86～106kPa
温度-20～45℃湿度≤80%RH
2、安全性能
绝缘电阻＞2MΩ
介电强度电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。
3、基本参数
时间：量程8000.0ms分辨率0.1ms误差≤0.1％
速度：量程20.00m/s分辨率0.01m/s误差≤1％±0.01
线圈电流：量程30.00A分辨率0.01A误差≤1％
线圈电阻：量程27.0KΩ分辨率0.1Ω误差≤1％
输出电源：DC0～270V数字可调／20A分辨率1V误差≤1％尺寸重量：340mm(L)×240mm(W)×210mm(H)10.3kg
标签:
高压开关机械特性测试仪。
高压开关机械特性测试仪的那些原理介绍
高压开关机械特性测试仪的那些原理介绍一、引言高压开关机械特性测试仪是用来测试高压开关机械特性的仪器，是高压电力设备研究和生产过程中必不可少的测试设备之一。
随着电力工业的发展，高压开关的使用越来越广泛，因此高压开关机械特性测试仪也变得越来越重要。
二、高压开关机械特性测试仪的原理1. 概述高压开关机械特性测试仪是通过对高压开关机械特性参数进行测试，来对开关性能进行评估的一种测试设备。
主要测试开关的击穿和闸门动作参数，涵盖的测试量较多，需要对测试原理有一定的了解。
2. 特性测试高压开关机械特性测试仪主要对以下三个方面进行测试：（1）击穿参数在电力系统中，高压开关要承受巨大的电压，需要有足够的击穿强度才能正常工作。
高压开关机械特性测试仪通过加压，记录破坏开关的电压和电流，得到击穿电压和击穿电流，并计算出电气强度和击穿概率等参数。
（2）分合闸参数高压开关的分合闸电流、分合闸时间、动作速度等参数对高压开关的工作性能有很大影响。
高压开关机械特性测试仪通过记录分合闸的电流、时间、接触电阻等参数，来评估开关的动作特性。
（3）机械参数高压开关的机械特性对它的性能和寿命有很大影响。
高压开关机械特性测试仪通过测试机械特性参数，如操作力、闭合力、跳闸力、限位力、运动时间、行程等，来评估开关的机械特性。
3. 测试原理高压开关机械特性测试仪的测试原理和常规的仪器测试有很大不同。
主要原理如下：（1）加压原理高压开关机械特性测试仪在测试过程中需要对高压开关施加压力。
其加压原理为：借助气体、油液等介质实现前后密封，通过机械设备提供加压力，使得测试品加压完成后输出数据。
（2）信号检测原理在测试时，高压开关机械特性测试仪通过传感器、信号放大器等设备，检测并记录测试品的打击电流、击穿电压、分合闸时间、机械特性参数等。
（3）数据处理原理高压开关机械特性测试仪采集到的数据需要进行处理、统计和分析。
测试仪器根据测试品的不同参数，在测试过程中计算出各项指标，并将数据以图形和数据表格的形式输出。
开关机械特性测试仪的相关原理介绍
开关机械特性测试仪的相关原理介绍开关机械特性测试仪是电气行业中的一种常见测试仪器，主要用于测试开关的机械特性参数。
本文将介绍开关机械特性测试仪的相关原理，包括测试仪器的构成、工作原理以及测试参数的意义和计算方法。
测试仪器的构成开关机械特性测试仪主要由下列几个部分组成：1.电源部分：负责为测试仪器提供供电电源。
2.测试回路：测试开关的机械特性参数，如额定负载电流、额定负载电压、额定短路电流及动稳定性等参数。
3.控制部分：控制测试仪器的工作状态，如开关量的控制和实时波形的存储等。
工作原理测试过程中，测试仪先对开关进行负载稳态测试，即通过连接负载电路的方式，在额定负载电压下进行测试。
此时，测试仪会测量开关在负载稳态下的参数，包括额定负载电流、额定负载电压等参数。
接下来，测试仪会进行一系列的负载变化测试，如负载断开测试、短路测试等。
在测试过程中，测试仪会测量开关受各种负载变化而产生的参数，如动稳定性等。
最后，测试仪会对测试结果进行分析和处理，并将测试数据存储在存储设备中。
测试参数的意义和计算方法开关的机械特性参数是指开关在负载稳态下和受负载变化时的各种性能参数。
其中最主要的参数包括：1.额定负载电流：开关在额定负载电压下所能承受的最大电流值。
2.额定负载电压：开关额定负载下的电压值。
3.额定短路电流：开关在额定短路电压下所能承受的最大电流值。
4.动稳定性：开关切断或接通负载后的运行情况。
5.历程：开关动作过程中行程值。
6.机械耐久度：开关的机械使用寿命。
计算方法如下：1.额定负载电流计算公式：额定负载电流 = 额定负载电力 / 电压2.额定负载电力计算公式：额定负载电力 = 电压 × 额定负载电流3.额定短路电流计算公式：额定短路电流 = 额定短路电力 / 电压4.额定短路电力计算公式：额定短路电力 = 电压 × 额定短路电流结语本文对开关机械特性测试仪的原理进行了简要介绍，包括测试仪器的构成、工作原理以及测试参数的意义和计算方法。
高压开关机械特性测试仪的功能特点是怎样的
高压开关机械特性测试仪的功能特点是怎样的高压开关机械特性测试仪是一种专门用于测试高压开关机械特性的测试设备，其主要作用是对高压开关的电气性能以及机械特性进行测试分析。
本文将介绍高压开关机械特性测试仪的功能特点。
一、测试电气性能高压开关机械特性测试仪的第一个功能是测试高压开关的电气性能。
通过该仪器，可以对开关的额定电流、额定电压、短路开断电流、极限短路开断电流等参数进行测试。
同时，该仪器还可以对开关的接触电阻、绝缘电阻、电容等参数进行测试，为用户提供高精度的电气性能测试数据。
二、测试机械特性在测试高压开关的机械特性时，高压开关机械特性测试仪主要测试的是开关的操作力、位移和时间。
通过测试开关的操作力和位移，可以了解开关的机械可靠性和使用寿命。
同时，该仪器还可以对开关的总操作次数、耐热性、机械冲击等参数进行测试，为用户提供完整的机械特性测试数据。
三、自动化测试高压开关机械特性测试仪采用先进的自动化测试技术，可以实现自动测试和数据处理。
测试过程中，该仪器可以自动记录测试数据并生成测试报告。
测试完成后，还可以通过设定的远程控制功能将测试数据上传到云端，方便用户在任意地点进行数据分析和处理。
四、高精度测试高压开关机械特性测试仪在测试过程中，采用高精度测试技术，可以实现对测试误差的精密控制。
该仪器配备了高精度的位移、力量和时间测量设备，可以在毫秒级别对开关的机械特性进行测试，从而提高测试数据的准确性和可靠性。
五、易操作性高压开关机械特性测试仪在设计时考虑了用户的使用便捷性，配有图形化界面和易操作的人机界面。
仪器设备外观美观，功能强大，可以有效提高用户的使用效率。
同时，该仪器还具有完善的使用手册和符合国际标准的测试流程，方便用户在任何时候进行测试操作。
综上所述，高压开关机械特性测试仪具备测试电气性能、测试机械特性、自动化测试、高精度测试以及易操作性等多种功能特点。
借助该仪器可以有效提高开关的可靠性和使用寿命，同时方便用户对开关进行多项测试评估。
高压开关机械特性测试仪时间参数的校准
高压开关机械特性测试仪时间参数的校准在工业控制及输变电领域中，各种高压开关、接触器、继电器等通断电控制器件被广泛应用，高压开关的合闸时间、分闸时间、合闸同期性、分闸同期性及弹跳时间等时间参数，对整个系统的稳定工作至关重要，如不引起足够认识，轻者可致电网波动，重者导致重大用电事故。
使用高压开关机械特性测试仪对高压开关时间参数的精确测量，从而保障用电系统的安全稳定运行有着重大意义。
机械工业部在1994年7月制定和实施的（G机械140-1993）《高压开关机械特性测试仪检定规程》中，规定了高压开关各时间参数的检定项目和检定方法。
但目前计量行业仍缺乏对高压开关机械特性测试仪的校准装置，针对这种现状研制了高压开关机械特性时间校验仪，可对高压开关机械特性测试仪的各时间参数做精确校准。
1、工作原理将被检机械特性测试仪与时间校验仪端子对应相连，由时间校验仪给出合、分闸时间，合、分闸同期性及弹跳时间等时间参数，同时记录被测机械特性测试仪时间参数显示值，即实现被测机械特性测试仪时间参数的校准。
2、技术指标时间输出开关：3路输出启动电压：DC220V时间准确度：0.1%±10μs时间输出范围：0￣999ms弹跳输出范围：0￣999ms3、功能简介设定检验时间由电位器设置，显示窗显示。
具有检验时间和检验弹跳及三相同期性3种方式选择。
选择合闸(时间开关初始断开状态)和分闸(时间开关初始闭合状态)2种启动方式。
4、硬件设计按下相应功能设置按键，调整时间电位器预置时间参数，同时在数码管显示窗显示出来，按下启动键，CPU把控制信号通过光电耦合器传递给被测机械特性测试仪，读取时间读数，计算误差。
5、软件设计软件由3个程序块组成：数据预置程序、数据处理程序和数据显示程序。
数据预置程序：时间校验仪上电复位或手动复位后，通过对合/分闸开关、时间/弹跳开关和同期性按键的组合操作，可分别对合/分闸时间、合/分闸同期性和合闸弹跳5种测试状态进行设置，调节调时电位器，经A/D转换，在单片机上预置时间，并在数码管上显示出来。
高压开关特性测试仪
高压开关特性测试仪一、产品介绍1.1概述高压开关特性测试仪是我公司为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。
它以单片机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。
1・2主要测试项目及功能1、12个断口的固有分、合闸时间；2、重合闸时间；3、分、合闸最大不同期性；4、刚分、刚合速度；5、弹跳时间及幅度；6、开关开距及开关超行程（真空开关预置开关行程）；7、分、合闸平均速度；8）显示、打印速度一距离曲线1・3主要技术指标1、时间测量同时可测量断口数：w 12个测定过程整定时间：0—6秒分辨率：0.1ms2、开关开距、开关超行程、弹跳幅度测量量程：：：1000mm分辨率：1mm3、测量误差时间测量误差：一1：行程测量误差：一1：.4、速度测量范围：0—20m/s5、内置电源输出电压：20V—230V 误差：1%6、工作条件工作电压：AC220V-10频率：50Hz功耗：w 60w使用环境温度：0 -40 C使用环境湿度：w 90体积：400 350 200mm3重量：7 kg1・4术语定义刚分、刚合速度：动静触头刚分后、刚合前10ms触头运动的平均速度（为油开关定义）。
平均速度：开距除以时间等于平均速度。
开关开距：动触头从分闸位置到刚合位置之间（测合闸速度时得到此 数据）。
开关超行程：动触头从动作开始到刚分闸位置之间的距离（测分闸速 度时得到此数据）。
总行程：开关开距+开关超行程。
、面板介绍2.1面板布置图 22时间测试端口打印机AH9 »g” i4 I T *怛面板左上角插座为时间测试端口将时间测试线一端插入面板左上角时间测试端口另一端连接被测仪 器A 相B 相C 相。
高压开关动特性测试仪操作说明
赫兹电力生产的高压开关动特性测试仪是适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关、所有型号及电压等级的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验，开关动特性测试仪满足在500KV变电站旁路母线带电的试验条件下，精确测量时间、速度、低电压等功能参数测量。
一、高压开关动特性测试仪操作方法打开电源，按＋、－键，电子调节液晶对比度，直到显示效果最佳。
按确定键，仪器进入菜单操作界面。
屏幕上方为仪器操作主菜单，从左到右依次为“查看”、“测试”、“设置”、“文件”、“帮助”五个主菜单。
1、主菜单设置测试前，仪器的各种操作状态的设置。
1）测试设置①速度定义：仪器已经固化了10种速度定义（注：此10种定义可以根据需要用PC机对仪器重新定义并固化），根据开关型号不同，选取相应的定义。
如果找不到相应的定义，则一般取“合前分后10ms”测出“时间－行程特性曲线”再在曲线上进行相应分析得到相应速度值。
②传感器安装：根据测速传感器安装位置不同，选取相别。
如果是三相联动机构，一般选在“A”相。
③测试时长：指内部电源输出操作电压的时间长度。
250ms:一般开关的单分、单合试验，选250ms时长;500ms:一般开关“合－分”或“分－合”操作时，选500ms时长;1000ms:老式的发电机出口开关如SN4-10G、SN-20G的合闸时间一般大于500ms，做此种开关的单合、单分试验时，选1000ms时长;2000ms:开关做“分－合－分”操作时，选2000ms时长;4000ms:a.开关做“合－分－合－分”操作时，选4000ms时长;b.进行仪器内部操作电压校验时，选4000ms时长。
④触发方式：内触发：用仪器内部直流电源进行分、合闸操作;外触发：仪器内部直流电源不工作，用现场电源（交流直流均可）操作开关动作。
仪器做合（分）闸时，仪器的“外触发”接线直接并接到合（分）闸线圈上，开关动作时，仪器从线圈上取电压信号作计时起点。
高压开关动特性测试仪安全操作及保养规程
高压开关动特性测试仪安全操作及保养规程1. 引言高压开关动特性测试仪是一种用于测试高压开关动作特性的设备，具有重要的应用价值。
为了确保设备的正常运行和安全使用，本文档将介绍高压开关动特性测试仪的安全操作和保养规程。
2. 安全操作规程2.1 设备检查在使用高压开关动特性测试仪之前，需要进行设备检查以确保设备的正常工作状态。
具体操作如下：•确保电源线和连接线完好无损，并连接牢固。
•检查设备的外观是否有损坏，如有损坏应及时维修或更换设备。
•检查设备各个按键和显示屏是否正常工作，如有异常情况应停止使用并联系维修人员。
2.2 电源接入在接入电源之前，请按照以下步骤进行操作：1.确保电源开关处于关闭状态。
2.将电源线插头插入电源插座。
3.打开电源开关，并观察设备的指示灯状态。
4.若设备正常运行则可以进行下一步操作，若设备异常请立即停止使用并联系维修人员。
2.3 操作步骤在进行高压开关动特性测试仪的操作时，应按以下步骤进行：步骤一：准备工作1.将被测高压开关正确接入测试仪，并确保连接牢固。
2.设置测试仪的相关参数，如测试电压、测试次数等。
步骤二：进行测试1.打开测试仪的电源开关，确保设备正常运行。
2.根据需要选择测试模式，如开关合闸动特性测试、开关分闸动特性测试等。
3.按下开始测试按钮，测试仪将自动对被测高压开关进行测试。
4.在测试过程中，注意观察测试仪的显示屏，记录测试结果。
步骤三：结束测试1.测试完成后，按下停止测试按钮，停止测试仪的工作。
2.关闭测试仪的电源开关。
3.将测试仪与被测高压开关断开连接。
3. 保养规程3.1 日常保养为了保证高压开关动特性测试仪的正常运行，应进行日常的保养工作。
具体操作如下：•定期清洁设备的外部表面，确保设备无尘污。
•检查设备的连接线，如有损坏或老化应及时更换。
•按照设备说明书进行润滑工作，确保设备的运动部件灵活运转。
3.2 定期保养定期保养是为了保证高压开关动特性测试仪的长期稳定运行。
高压开关机械特性测试仪的技术参数介绍
高压开关机械特性测试仪的技术参数介绍高压开关机械特性测试仪是一种测试高压开关机械性能的仪器，主要用于测试带框架和无框架的高压开关机械特性参数，如分合闸时间、接触间隙、接触电阻等。
本文将从以下几个方面介绍高压开关机械特性测试仪的技术参数。
测试仪器的型号高压开关机械特性测试仪的型号有很多，常见的有ZA80系列、ZC99系列和ZYJ-60系列等。
不同型号的测试仪器有不同的技术参数，需要根据实际需要进行选择。
测试电压高压开关机械特性测试仪的测试电压通常为50Hz、工频直流或脉冲直流，具体取决于测试对象的具体要求。
测试电压的范围一般为0-200kV，也可以根据需要进行调整。
高压电流在测试过程中，高压开关机械特性测试仪需要提供一个高压电源，通常为0-2A。
此外，测试仪器还应具有电流限制和短路保护等功能，以保证测试的安全可靠性。
测试精度高压开关机械特性测试仪的测试精度是衡量测试仪器性能的重要指标之一。
测试仪器的测试精度直接影响到测试结果的准确性。
在选购测试仪器时，一定要注意测试仪器的测试精度是否能够满足测试的要求。
测试范围高压开关机械特性测试仪的测试范围也是一个重要的技术参数。
测试仪器一般可以测试高压开关的分合闸时间、接触间隙、接触电阻等参数。
具体测试范围需要根据测试对象的具体要求进行选择。
测试方式高压开关机械特性测试仪的测试方式有两种：手动和自动。
手动测试需要由人工控制测试仪器进行测试，测试效率较低，但可以根据实际情况调整测试参数。
自动测试可以预先设定测试参数，由测试仪器自动完成测试，测试效率较高，但测试过程不太容易调整。
数据处理和输出高压开关机械特性测试仪可以对测试数据进行采集、存储、处理和输出。
采集的数据可以包括高压电流、开关时间、接触间隙等测试参数。
测试仪器还可以将测试数据输出到存储介质或显示器上，以便后续的数据处理和分析。
以上是高压开关机械特性测试仪的一些主要技术参数，希望对大家有所帮助。
在使用测试仪器的过程中，一定要严格按照使用说明进行操作，以保证测试的准确性和安全可靠性。
YKG系列高压开关机械特性测试仪
YKG-5018系列高压开关综合测试仪YKG-5018一、仪器简介及其他参数的需要，依据高压开关动特性测试仪的新技术标准开发研制的最新专用测试仪器。
它以单片机为核心，采用CPLD存贮转鼓式采样技术，其主要特点是采用旋转式传感器,传感器安装方便，测试精度高，一机多用。
采用汉字大屏幕液晶显示测试结果并可打印输出测试曲线、测试参数，具有智能化、功能多、数据精确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外、少油、多油开关、真空开关、六氟化硫开关的测试。
1、该系列高压开关综合测试仪，充分考虑到用户使用方便，部分不同型号国内首创内置了高压开关操作电源，回路电阻测试仪，高压开关供电电源。
可以测试只有合闸/分闸信号没有分闸/合闸信号的断路器。
一台仪器具有多台仪器的测试功能，（部分机型）具有RS232/USB 接口可以连接电脑，上传测试结果以便打印结果文件报表。
本仪器在采用光电隔离等硬件抗干扰措施的同时，还采用了软件抗干扰措施，使整机工作稳定可靠。
本仪器是变电站、开关生产研制单位、电力工程建设公司进行高压开关的研制开发、检验测试、安装调试、检修测试的理想必备工具。
二、测试功能a、开关机械特性1、开关的分（合）闸时间；2、开关每个断口的分（合）闸时间；3、主辅配合时间；4、动触头行程；5、动触头超行程；6、开关开距；7、合（分）闸不同期；8、弹跳时间；9、刚合（分）速度；10、合（分）闸最大速度；11、合（分）闸平均速度；12、自动重合闸无电流间歇时间及金属短接时间。
13、行程位移曲线。
14、每个断口分合闸波形b、低操作电压：分（合）闸低操作电压。
(相应型号)c、测试回路电阻。
(相应型号)d、提供供电电源。
（相应型号）三、技术指标1、开关操作电源（供电电源）：30—260V（≤10A）；2、同时测试断口数：≤6；3、最大测量速度：不大于20m/s，精度：0.01m/s测量行程：不大于1000mm，精度：±0.1mm最大测试时间：99.99s，分辨率：0.1ms最小动作同期差0.1ms ,测试六通道，测速一通道输出显示分合闸曲线、各个断口分合闸波形。
高压开关机械特性测试仪培训
高压开关机械特性测试仪培训高压开关机械特性测试仪是一种能对高压开关进行机械特性测试的专用仪器，它可以对开关的机械性能进行测试，主要包括分合闸时间、分合闸距离、分合闸速度等指标。
这种测试仪在电力系统中起着重要的作用，因此对于电工工程师来说，熟练掌握高压开关机械特性测试仪的使用方法是非常必要的。
在这篇文章中，将会详细介绍高压开关机械特性测试仪的使用及其相关的培训。
一、高压开关机械特性测试仪的使用方法1.准备工作在使用高压开关机械特性测试仪之前，需要进行一些准备工作。
首先，需要将测试仪与电源连接。
其次，需要将测试仪的电源插头插入插座并打开开关，将测试仪连接到高压开关并开启机械特性测试，确保测试仪处于正常工作状态。
2.测试在进行测试之前，需要先设置测试的模式、参数和时间。
测试仪已经预先设置好了检测参数，并且提供了多种测试模式和各种可能的测试参数选项。
根据测试要求进行选择，例如测试的过程时间、分合闸距离、分合闸速度等。
在设置好测试模式和参数之后，可以开始测试了。
测试仪会自动控制高压开关进行分闸和合闸，同时记录数据。
测试完毕后，测试仪将自动保存测试结果并输出测试报告，包括分、合闸时间、距离以及速度。
测试完毕后，需要注意关闭设备电源并拔掉插头。
二、高压开关机械特性测试仪的相关培训熟练掌握高压开关机械特性测试仪的使用方法，需要进行相关培训，具体包括以下几个方面：1.仪器的学习首先需要了解高压开关机械特性测试仪的组成、功能和特点，掌握仪器的操作方法以及如何判断仪器是否正常工作。
在学习过程中，可以参考仪器的说明书和相关视频教程，了解其原理和使用方法。
2.测试技术的学习测试技术是掌握测试仪器必不可少的一部分，在了解测试仪器的基础上，还需要了解如何进行高压开关机械特性测试以及如何分析测试结果。
同时需要学会对测试结果进行评估和判断，并采取必要的措施。
3.安全知识在进行高压开关机械特性测试前，需要了解必要的安全知识，避免在使用过程中出现安全事故。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GYKG-F高压开关机械特性测试仪使用说明书上海国仪电气科技有限公司一．概述随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。
机械特性参数是判断断路器性能的重要参数之一。
GYKG-F型高压开关机械特性测试仪，是我公司依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004高压开关综合测试仪为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。
二．功能与特点2.1测试功能（1）合（分）闸顺序（12）超行程（2）合（分）闸最大时间（13）过行程（3）三相不同期（14）刚合（分）速度（4）同相不同期（15）最大速度（5）合（分）闸时间（16）平均速度（6）动作时间（17）金短时间（7）弹跳时间 (18）无流时间（8）弹跳次数（19）电流波形曲线(动态)（9）弹跳幅度 (20) 时间行程速度动态曲线(ms) （10）行程 (21) 时间速度行程动态曲线(mm) （11）开距单位均为: 时间ms 速度 m/s 距离 mm2.2特点（1）可做电动操作和手动操作；（2）适应500KV电压等级以内各种高压断路器的机械动特性测试；（3）可实测行程和自定义行程；（4）能够实现断路器的单合、单分、合分、重合,重分操作；（5）接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）全部数据，可选择保存50组数据，提供后期查询,也可现场调阅打印所有数据及运动曲线图；（6）采用汉字提示以人机对话的方式操作；（7）数据准确，抗干扰性强，体积小，重量轻，美观大方；（8）机内配有时钟电路，可显示当前年、月、日、时、分、秒。
（9）机内带有延时保护功能，断路器动作后能自动切断动作电源，很好的保护了断路器设备和高压开关测试仪；（10）仪器内置直流电源,可选择范围:30-270V/10A,不存在常规整流电源输出瞬间的电压跌落,用以试验开关动作电压非常精确；（11）能动态地为您分析出断路器每1ms时间内的、行程、速度之间的关系；三．技术指标环境组别：属GB6587.1-1986《电子测量仪器环境试验总纲》中的Ш组仪器.型式：便携式包装：铝合金箱尺寸与重量：:主机：440×300×230(mm) 5 (kg)附件：380×260×90(mm) 3 (kg)工作电源：AC220V ±10% 频率：50Hz ±5%环境温度：-10°C~40°C 相对湿度：≤85%绝缘电阻：≤2MΩ介电强度：电源进线对机壳能承受1.5KV1分钟的耐压测试。
时间测试范围：1~499.9ms 分辩率：0.01ms 精度≤0.1ms速度测试范围：15m/s 分辩率：0.01m/s 精度±1%读数+2个字行程测试范围：不限分辩率：0.01mm 精度±1%读数+2个字直流电源选择范围: 25-265V/10A分辩率：1V：精度≤±1%四．术语定义1.合.分时间:从接到合(分)闸指令瞬间起到所有极触头都接触(分离)瞬间的时间间隔2.合.分同期性:各断口间的触头接触(分离)瞬间的最大时间差异。
3.弹跳时间:开关动触头与静触头在合(分)闸操作中,从第一次合上(分开)开始到最后稳定地合上(分开)为止的时间。
4. 动作时间: (触头动作时间)从接到合(分)闸指令瞬间起到触头刚运动瞬间的时间.5. 弹跳次数:开关动触头与静触头在分（合）闸操作中，分开（合上）的次数。
6. 弹跳幅度:开关动触头运动过程中,动触头的最大反弹值.7. 行程:分、合闸操作中，开关动触头起始位置到任一位置的距离。
8. 开距:分位置时,开关一极的各触头之间或其连接的任何导电部分之间的总间隙。
9. 超行程:合闸操作中，开关触头接触后动触头继续运动的距离。
10.过行程:分、合闸操作中，开关动触头运动过程中的最大行程和稳定后行程的距离差.11.刚合(分)速度:开关合(分) 闸过程中,动触头与静触头接触(分离)瞬间的运动速度12.平均速度:开关合(分)闸操作中,动触头在整个运动过程中的行程与时间的比值。
13.金短时间:在合-分操作中，从所有极各触头都接触瞬间起到随后的分操作时在所有极中弧触头都分离瞬间的时间间隔。
五．面板结构1．面板结构(图一)图一六．断口线的连接6.1断口线的连接该仪器可同时测出六个断口机械特性参数。
（1）单断口接线将开关一端（三触头）对应连接仪器 A、B、C 断口信号输入端，另一端任意连接到仪器共公端（断口信号输入）（图二）图二（2）双断口接线将开关一端(六触头)分别对应连接到仪器A-C’ 断口信号输入端，另一端任意连接到仪器共公端（断口信号输入）（图三）图三6.2 合、分闸信号线的连接（1）弹簧机构（图四）图四（2）电磁机构（图五）图五七．传感器的选配7.1线性电阻传感器（CWY30-2K型）直线位移：1-33mm适用对象：真空断路器距离范围：<33mm 误差：0.1mm速度：≥5m/s 误差：0.1m/s7.2角度位移传感器（WDJ36-II-2K型）适用对象：SF6断路器角位移：350º距离范围：自定分辩率：0.1º速度：≥15m/s 分辩率：0.1%7.3辅助触点辅助触点安装：（1）辅助触点；一定要安装在开关的动触头端或在开关的动触头端引出的支架上。
（2）辅助触点的作用；是用来记录合闸开始和分闸结束的时间.7.4安装时注意要点：（1）动触头轴线与滑杆轴线间的同轴度误差≤0.2mm。
（2）尽量使用传感器中部位置，确定触头的分合位置，使动触头的行程包含在滑杆的行程中，让滑杆上下运动时留有缓冲余量。
（3）安装要紧固可靠，在测试中使传感器本体与开关本体不能产生相对位移。
（4）传感器属于精密电子仪器，各个部位请一定要注意防水防尘，尽量保持干燥清洁。
八．打印机的使用１.自检:将打印机电源关断,按住SEL键后接通打印机电源,打印机进入自检测,打印出自检清单.2 .运行:接通打印机电源,打印机走纸三点行后进入待命状态.此时指示灯亮,表示打印机可以从打印机接口接收数据进行打印.在待合状态下,按一下按键(时间不超过1秒钟),指示灯灭,进入离线状态.再按一下按键(时间不超过1秒钟),指示灯亮,进入待命状态.在离线状态下,打印机忙线为“忙”状态不能接收数据。
不论灯亮还是灯灭，按住按键1秒钟以上打印机开始走纸。
走纸时指示灯灭。
打印过程中按一下按键，打印机打印完当前行后暂停打印，进入指示灯灭的离线方式。
再按一下按键（时间不超过1秒钟）进入在线方式，继续打印；打印机暂停时按住按键1秒钟以上打印机开始走纸，可进行上纸操作。
3 .换纸:翻下打印前盖，按通打印机电源，打印机走纸三点行后，进入待命状态，此时指示灯亮。
按一下按键，指示灯灭，再按住按键1秒钟以上，打印机开始走纸；或直接按住按键1秒钟以上，打印机开始走纸。
将打印纸的前端剪成三角形后，将打印纸推入打印机进纸口，打印纸会被打印机卷进。
待打印纸从打印机机头上方出纸口处伸出一段时，按一下按键停止走纸，自动进入指示灯亮的待命状态。
稍用力捏住弹性纸轴的两端，可将弹性纸轴上的纸卷字装到纸轴架上。
九．测试程序9．1 可靠接好接地线和各种连接线后,打开电源开关,即可进入开机界面（图六）图六9．2 确认后进入界面（图七）图七(1) 直线传感器和角度传感器的参数出厂时已设定好,只须修正角度传感器的“半经”值.(2) 合时间和分时间为“重合.分延时”设定, 正常设定为零ms.（3）“刚合分选择”，可选ms或mm。
(4)“测速断口选择”为传感器安装断口.(5)“操作电压设定”为断路器的线圈电压值.(6)“测量方式”正常选“1”，真空断路器可选“2”。
(7)“设定开距，超程”为全封闭断路器无法安装传感器时,“自定义行程测量”的设定值.(8)“时间设定”为当前时间。
(9)“测量时间”200ms内设零, ≥200ms时设延时采样值.(10) 确认后返回界面（图六）。
9．3 “操作方式选择”(1) 正常操作选择“电动操作”，确认后进入界面（图八）（2(2) 单合操作选择“合”,做金短时间和无流时间,储能机构选择“合分”, 电磁机构选择“重合”.确认后操作完成进入界面图（六）。
(3) 选择“测量报告”进入界面（图九。
）图九(4)按↓键选择下一屏, 进入界面（图十）图十(5)按↓键选择下一屏, 进入界面（图十一）图十一(6)按返回键返回界面（图六）(7)选择“曲线图形”, 进入界面（图十二）图十二(8) 按←→键便可移动光标查看每1ms时间内的、电流、速度之间的关系；(9) 按↓键进入界面（图十三）图十三(10) 按←→键便可移动光标查看每1ms内的时间,行程，“任意时间“范围内的平均速度.(按上传键加←→键便可增加和缩小平均速度的“时间范围”)(11) 按↓键进入界面（图十四）图十四(12)按←→键便可移动光标查看每1ms时的时间,行程、“任意距离”内的平均速度.(按上传键加←→键便可增加和缩小平均速度的“距离范围”)(13)按确认键便可保存全部数据，供后期查询.(14)按打印键便可打印全部数据.(15)按返回键返回界面（图六）. 分闸的测试程序同合闸.十．查看历使数据(1) 按返回键返回界面（图六）。
(2)按↑↓键选择“历使数据”。
(3)按确认键进入界面（图十五）。
(4)按↑↓键选择历使数据的“序列号”。
(3)按确认键返回界面（图六）, 查看“历使数据”,“曲线图形”图十五十一．日常维护（1）使用时请妥善保管（2）运输使用中请防止重摔、撞击。
（3）在气候潮湿地区或潮湿季节，如长期不用，请每月通电一次，每次约二小时。
仪器平时不用时，应储存在温度-10~40ºC，相对湿度不超过80%，通风，无腐蚀性气体的室内。
在室外使用时尽可能在遮荫下操作，以避免液晶光屏长时期在太阳下直晒。
十二．产品的成套性12．1高压开关动特性测试仪主机 1台12．2高压开关动特性测试仪附件（1）直线传感器，角度传感器各 1套（2）传感器安装支架 1套（3）电源线 1根（4）断口信号线 2根（5）合分信号线 1根（6）打印纸 2卷（7）保险丝（5A） 2个（8）产品使用说明书 1本（9）保修卡 1份（10）合格证 1份十三．售后服务本仪器严格按照国家标准和企业标准制造，每一台仪器都经过严格的出厂检验，并附有产品合格证及保修卡。
我厂可根据客户要求定做各种配套支架和特殊测试功能。
