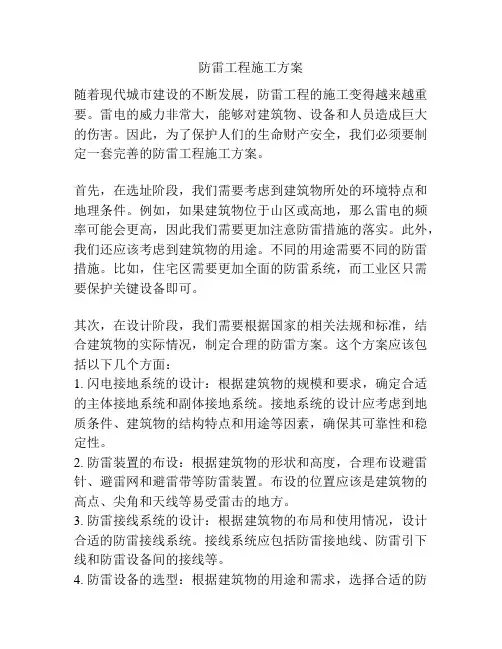

(陈俊才)防雷工程施工方案

(陈俊才)防雷工程施工方案目录

1、施工方案 (2)

2、施工进度计划 (4)

3、施工临时布置 (6)

4、工程质量目标及保障措施 (6)

5、安全及文明施工措施 (8)

6、施工机械及主要材料进场计划 (10)

防雷工程施工方案

1 施工方案

1.1 工程概况

工程名称：中大布市现代轻纺服务中心

●工程地址：

●建设单位：

●监理单位：

●设计单位：

●建设规模：

●防雷类别：二类防雷设计，接地电阻不大于1欧

1.2 编制依据

●工程施工招标文件及相关施工图纸

●《建筑物防雷设计规范》GB50057-94

●《建筑电气工程施工质量验收规范》GB50303-2021

●《建筑安装工程施工质量验收统一标准》GB50300－2021 ●《建筑电气工程质量检验评定统一标准》GB50303－2021 ●《建筑物防雷》ICE61024

●《建筑物防雷设施安装》99D501-1

●《电气装置安装工程接地装置施工及验收规范》GB50169—92

1.3 施工工艺及技术措施

1.3.1准备阶段

看图→图纸会审→编制施工技术方案→提出材料、辅材加工计划→验收入库和保管→施工工机具的准备。

1.3.2实施阶段

基础接地体施工→接地端子制安→接地电阻测试端子制安→接地电阻测量→防雷引下线安装→防雷均压环安装→等电位联结安装→天面避雷带、避雷针制安→施工检查→接地电阻测量→避雷器安装→资料整理归类。

1.3.3施工工艺及技术措施

●基础接地体

利用桩、承台、地梁主钢筋焊接贯通形成一整体，作为自然接地体。根据基础接地平面图将相应的地梁两根主钢筋焊接连通，形成一个闭合环路。施工时，先破桩，采用Φ12圆钢，将桩内的钢筋与承台底筋搭接焊接，承台底筋与作为引下线柱筋、地梁主筋通过采用Φ12圆钢搭接焊通。焊接长度不小

于6倍圆钢直径（双面焊接）。

●引下线

利用结构柱内两根主筋作引下线，主钢筋上端预留一段Φ12热镀锌圆钢，上端与天面避雷带可靠焊接，下端与承台钢筋网可靠焊接，连成电气通路。每条引下线均应做好标记，保证上下层焊接正确。

●电缆井/电房

电缆井的电气预留接地应直接接地，具体做法由电梯及电缆井下的桩笼筋直接焊接在电气预留接地两条主筋上，预留点必须是用热镀锌圆钢或扁钢，长度为0.3米。

●均压环安装

那施工图纸要求，本建筑物从八层开始每二层设置均压环，利用结构梁的两条主筋焊接连通，并与其防雷引下线通长焊接连通，形成电气通路。

●外墙金属门窗、栏杆接地

本建筑物八层以上所有外墙金属门窗、栏杆、玻璃幕墙金属框架利用Φ10圆钢就近与均压环焊接连通，形成良好的电气通路。

●等电位连接

本工程采用总等电位联结，应将建筑物内保护干线、水管、煤气管等金属管道进行联结。有淋浴室的卫生间采用局部等电位联结，从适当位置引出两根大于Φ16结构钢筋至局部等

电位箱（LEB），局部等电位箱暗装，底边距地0.3m。

●天面避雷带、避雷针

天面避雷带采用Φ12热镀锌圆钢制作，沿四周或女儿墙上架设避雷带，避雷带距外墙边的距离宜小于或等于避雷带支起的高度。避雷带用专用热镀锌

夹式支持码支撑，支撑高度为0.15m，间距为1m，拐角处的支撑间距为0.5m，避雷带在转角部位时，不能出现直角弯，平弯时的最小弯曲半径为30mm，弯曲时应采用冷弯。敷设的支撑夹应牢靠，与避雷针和引下线的焊接要焊牢，焊接部分涂红丹和银漆进行防腐处理。屋面金属物件及突出屋面的物体，如烟囱、风管、水管等应与屋面避雷带可靠焊接。避雷网格采用Φ12热镀锌圆钢暗敷在隔热层下，分别与引下线（或避雷带）焊接，组成不大于10米×10米或12米×8米的避雷网络。在屋面四周阳角处应装设高度为50cm，Φ12热镀锌圆钢的避雷针。

●防雷系统检测

本工程防雷类别按二类防雷设计，接地电阻不大于1欧。本建筑物首层设有电阻测试点，本工程±0完工后需进行基础接地电阻测试，并作相关记录。±0以上每五层检测一次，并作相关记录。工程完工需进行整体防雷系统检测，并作好检测记录。

2 施工进度计划

施工进度目标及各工序目标与土建单位一致。

2. 1基础接地体

●承台与桩主筋焊接：在土建施工队绑扎承台钢筋前，要破桩，并引出两条桩

主筋与承台焊接；

●承台与引下线焊接：在土建施工队绑扎承台钢筋与柱筋时，将承台与柱主筋

焊接；

●地梁与引下线焊接：在土建施工队绑扎地梁时，将引下线钢筋与地梁主筋焊

接，地梁与地梁主筋焊接。

2.2防雷引下线

●在土建单位绑扎柱筋时，选择柱对角的两条主筋做引下线，连接至天面；

●预留检测端子及接地端子板的安装；

●在土建绑扎柱筋时，根据图纸所示位置安装预留检测端子或接地端子板。

2.3电缆井/电房

在土建施工队绑扎地梁/圈梁和柱筋时，根据图纸所示位置安装预留电梯接

地端子和电房接地端子，待设备安装时再作等电位连接。

2.4均压环焊接：在土建施工队绑扎圈梁时，将圈梁两主筋
