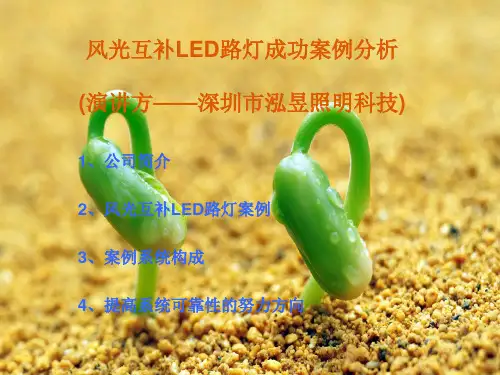

风光互补LED路灯成功案例分析幻灯片PPT
1、公司简介 2、风光互补LED路灯案例 3、案例系统构成 4、提高系统可靠性的努力方向
1、公司简介
泓昱照明科技是深圳市泓亚光电子旗下的一个子公司， 公司主要从事开发LED应用产品，产品系列有： 1〕、LED路灯系列产品，功率从15W~130W；
产
2、风光互补LED路灯案例 (50~150W)
西安铜川50W LED街灯案例
浙江宁波60W LED路灯案例
云南大理80W LED路灯案例
深圳水官高速150W LED路灯案例
3、案例系统构成
系统配置：
配电标准：24V 〔DC〕
风 机： 300W，引线 2.5mm2
假负载引线 光伏板导线 灯线 蓄电池引线
2.5mm2
2.0mm2 1.5mm2 4.0mm2
≤20W
40~120W
20~30W
80~130W
2〕、隧道灯系列产品：功率从30W~120W；
3〕、日光灯系列产品：功率从9W~20W；
4〕、泛光灯系列产品：功率从30W~120W;
5〕、灯杯系列产品：功率从1W~13W,这里不依依介绍. 简述： 泓亚光电子——旗舰公司致力于LED光源的研发与封装 泓昱照明科技——子公司那么致力于LED应用产品的研发和生
光伏组件：120~160WP (单 晶硅)
蓄电池组： 400AH/12V (铅 酸免维护)
智能控制器： 风光互补组合 型
LED路灯：≤80W〔纵60 °
4、提高系统可靠性的努力方向
1)、注意风机叶片强度及动平衡； 2)、注意风机碳印电阻及散热措施； 3)、风机外执整流桥堆要有足够的散热面积； 4)、注意光伏组件上不能有物影； 5)、光伏组件面朝正南方，法线与水平面的夹角≤当地纬度； 6)、注意智能控制器要有抗回流阀，暂态电流承接能力应≥50A； 7)、电池仓要通风，蓄电池电极要上抗氧化酯； 8)、施工中要做好电气设备的防水工作。 9)、引线合理

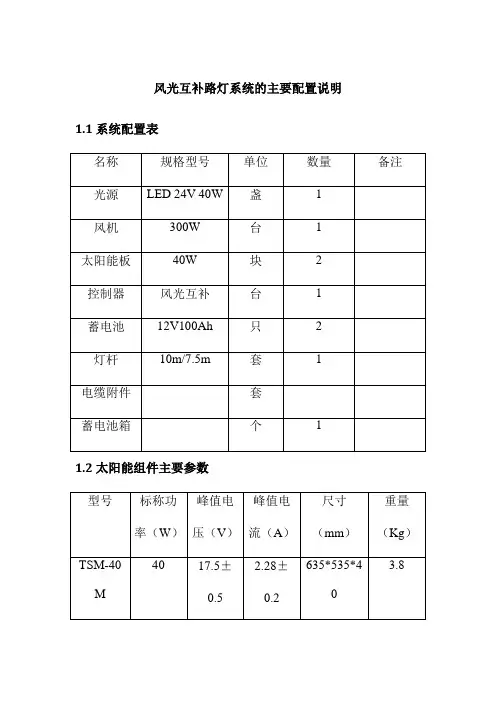

风光互补路灯系统的主要配置说明
风光互补路灯系统的主要配置说明1.1系统配置表
1.2太阳能组件主要参数
1.3风力发电机主要参数
1.4控制器主要参数及说明
制器。
该控制器具有充电保护和两路负载工作时间控制的功能。
具有五种负载控制方式：全光控、光时控、晚上两段控、白天两段控、全时控。
有通讯接收接口，用户可自己配置发射接收模块，进行远程控制。
主要特点：
1．式的充电方式，提高蓄电池使用寿命。
2．控制两路直流负载，负载工作时间可灵活控制。
3．负载控制方式：全光控、光时控、晚上两段控、白天两段控、全时控。
4．冲电压、过放电压都可以分别设置。
5．短路保护：1.25倍额定电流60s，1.5倍额定电流5s时过载保护动作；大于3倍额定电流0.5s时短路保护动作。
6．机输出电压超过了蓄电池的充电电压，系统对风机进行泄荷。
7．简便，四位LED加上两个按键，方便用户参数设置。
8．485组网方式。
9．线接收接口，用户可自己配置发射接收模块，进行远程控制。
1.5风光互补路灯24V直流系统原理图方框图。
风光互补太阳能路灯方案
风光互补太阳能路灯方案随着可再生能源的不断发展和应用，太阳能成为一种受到广泛关注的清洁能源选择。
在城市照明中，传统的路灯需要消耗大量电力，对能源资源造成了很大的压力。
而风光互补太阳能路灯方案则能够更好地利用太阳能和风能，实现能源的互补利用，为城市照明带来新的解决方案。
1. 方案概述风光互补太阳能路灯方案是将太阳能光伏发电系统与小型风力发电机结合在一起，通过收集太阳能和风能来为路灯供电。
方案中包含了光伏发电模块、风力发电模块、储能装置、控制系统和LED灯具等组成部分。
2. 光伏发电模块光伏发电模块是风光互补太阳能路灯方案的核心部分之一。
模块由多个太阳能电池组成，能够将太阳能转化为电能。
光伏发电模块一般使用高效的单晶硅或多晶硅太阳能电池片制成，具有较高的太阳能转化效率。
3. 风力发电模块风力发电模块是风光互补太阳能路灯方案的另一个重要组成部分。
模块采用小型垂直轴风力发电机，能够通过收集风能转化为电能。
风力发电模块设计合理，能够在不同风速下稳定工作，并将产生的电能输送到储能装置中。
4. 储能装置储能装置是风光互补太阳能路灯方案中非常关键的一环。
它能够将光伏发电模块和风力发电模块产生的电能进行储存。
储能装置一般采用锂离子电池或钛酸锂电池等高能量密度的电池，具有较高的充放电效率和较长的使用寿命。
5. 控制系统控制系统是风光互补太阳能路灯方案中起到调控和管理作用的关键部分。
控制系统通过监测光照强度、风速和电池电量等参数，能够自动控制路灯的亮灭和光照强度。
同时，控制系统还能够监测故障信息，提供远程管理和维修。
6. LED灯具LED灯具是风光互补太阳能路灯方案的照明设备。
相比传统路灯，LED灯具具有更高的光效和更长的使用寿命。
LED灯具采用半导体发光技术，能够提供更亮、更远的照明效果，并且具有较低的能源消耗。
7. 方案优势风光互补太阳能路灯方案具有以下几个明显的优势：（1）清洁可再生能源。
光伏发电和风力发电是清洁的可再生能源，能够减少对传统能源的依赖，并降低碳排放。

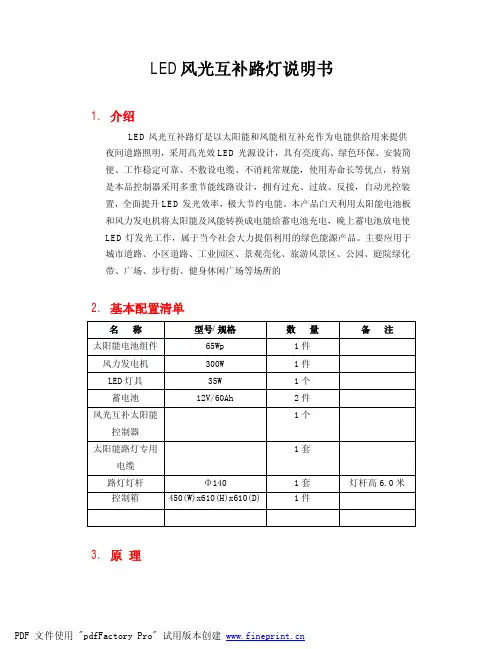

LED风光互补路灯说明书
LED风光互补路灯说明书1.介绍LED风光互补路灯是以太阳能和风能相互补充作为电能供给用来提供夜间道路照明，采用高光效LED光源设计，具有亮度高、绿色环保、安装简便、工作稳定可靠、不敷设电缆、不消耗常规能，使用寿命长等优点，特别是本品控制器采用多重节能线路设计，拥有过充、过放、反接，自动光控装置，全面提升LED发光效率，极大节约电能。
本产品白天利用太阳能电池板和风力发电机将太阳能及风能转换成电能给蓄电池充电，晚上蓄电池放电使LED灯发光工作，属于当今社会大力提倡利用的绿色能源产品。
主要应用于城市道路、小区道路、工业园区、景观亮化、旅游风景区、公园、庭院绿化带、广场、步行街、健身休闲广场等场所的2.基本配置清单名称型号/规格数量备注太阳能电池组件65Wp 1件风力发电机300W 1件LED灯具35W 1个蓄电池12V/60Ah 2件1个风光互补太阳能控制器太阳能路灯专用1套电缆路灯灯杆Φ140 1套灯杆高6.0米控制箱450(W)x610(H)x610(D) 1件3.原理系统工作原理，利用光生伏特效应原理制成的太阳能电池白天太阳能电池板接收太阳辐射能并转化为电能和风力转化为电能输出，经过充放电控制器储存在蓄电池中，夜晚当照度逐渐降低至10lux左右、太阳能电池板开路电压4.5V左右，充放电控制器侦测到这一电压值后动作，蓄电池对灯头放电。
太阳能风光互补路灯主要由太阳能电池组件、风能发电机、太阳能风能控制器、免维护蓄电池、LED路灯、灯杆和结构件等组成。
太阳能风光互补路灯在晴天可利用太阳光照发电，产生电能；阴雨天和夜晚可利用风力发电，产生电能，两种功能的互补将可产生更多的电能，实现风光互补。
控制器对蓄电池的过充、过放进行保护，并对光源的开启和亮灯时间进行控制。
4.安装及说明1.需要工具名称规格数量备注活动扳手14’’ 1铁丝Φ2mm12米以杆高度而定内六角扳手1套1套胶钳1个人字梯-- 1个按灯杆高度所定手电钻1~10口径1个备上所要钻头一字，十字螺丝刀Φ5mm各一把铁锤3kg左右1把万用表1个2.所需配件名称规格数量备注电缆太阳能路灯专用-- 以杆高度而定普通电缆 4.0 -- 以杆高度而定接线头3.安装顺序⑴用铁丝把灯杆上所要通线的先穿通好；⑵把太阳能电池板固定在太阳能支架上；⑶把风力发电机组装好并固定在风机支架上；⑷接上太阳能板的线、风力发电机的线和LED路灯的线；⑸把太阳能支架、风力去架和LED路灯固定在路灯灯杆上；⑹按要求接上风机，太阳能板，控制器等线，测试系统等是否正常，正常后把防碍吊车起吊线暂拆掉；⑺用吊车把路灯灯杆立起并固定；⑻固定控制箱；⑼把控制器和蓄电池放到控制箱里，再按要求接上所有线；⑽最后再检验并测试路灯工作是否正常。
风光互补控制器使用说明
一、风光互补控制器(风光互补路灯控制器)产品功能与特点:采用先进的MPPT功率跟踪技术,保证风能和太阳能的最高利用。
具有2路负载独立输出功能。
智能化软件控制，自动识别12V/24V系统。
具有负载过载保护功能。
具有负载短路保护功能。
具有浮充功能智能滤除短时光照干扰功能具有风力发电机智能停机系统三种亮灯控制模式:光控模式,监控模式,光控+时控模式时控模式下自动学习天黑、天亮时间，自动开灯至指定时长。
光控模式下根据光照度控制点灯。
监控模式可24小时控制输出。
具有晨亮功能。
可以设置各项运行参数。
大功率负载输出能力大电流风能充电控制能力大电流太阳能充电控制能力二、常见问题及处理方法:1 、风光互补控制器在带载工作中过载灯产闪烁。
说明该路负载输出超过额定负载的10%，应检查负载是否超载。
2、风光互补控制器在带载工作中突然关闭输出，过载灯常亮。
说明该路负载输出超过了额定负载的20%或者出现短路，应检查负载情况。
3、无充电，无显示：打开风光互补控制器上盖，检查风光互补控制器直流保险片是否熔断。
当发现熔断，应首先检测蓄电池、太阳能电池板正负极是否接错，确认无误后更换同规格的直流保险片。
4、风力发电机不转：在风力较好的情况下，其它风力发电机运转正常，该风力发电机不转或转速很慢时，请观察风力发电机的尾舵方向是否与风向相同，检查风光互补控制器是否显示过压，若方向相同、风光互补控制器没有过压，尝试断开风光互补控制器与蓄电池连接，待风光互补控制器停止工作后再次连通蓄电池，风力发电机还是不转或转速很慢，尝试断开风力发电机与风光互补控制器的连接，风力发电机旋转正常，说明风光互补控制器的智能停机系统损坏，需要更换。
5、充电电压过高：蓄电池电压值高于充电过压保护电压上限的5%以上时，太阳能电池板或风力发电机用钳形电流表测量仍有充电电流，此故障可能是充电风光互补控制器损坏，需要更换。
三、产品多角度图片四、产品技术规格参数1、控制器功能说明图标及显示灯说明2、模式说明★光控模式(A):光控模式下,控制器根据太阳能电池输入电压低于设定值时开启负载，太阳能电池板输入电压高于设定值时关闭负载输出。
风光互补路灯设计实例与配置方案
风光互补路灯应用设计实例与典型配置方案一、任务导入风光互补路灯的技术优势在于利用了太阳能和风能在时间上和地域上的互补性，使风光互补发电系统在资源上具有最佳的匹配性。
风光互补路灯控制系统还可以根据用户的用电负荷情况和当地资源进行系统容量的合理配置，既可保证系统供电的可靠性，又可降低路灯系统的造价。
风光互补路灯系统可依据使用地的环境资源做出最优化的系统设计方案来满足用户的要求。
因此，风光互补路灯系统可以说是最合理的独立电源的照明系统。
这种合理性既表现在资源配置上，又体现在技术方案和性能价格上，正是这种合理性保证了风光互补路灯系统的可靠性。
从而为它的应用奠定了坚实的基础。
二、相关知识学习情境1风光互补路灯(一）风光互补路灯的技术特点风光互补路灯主要为夜间照明使用，采用两种工作模式：纯光控模式和光控+定时模式。
两种模式的设定和控制是通过路灯控制器的拨码来实现的，并且风光互补路灯控制系统对风力发电机、太阳能电池组件和蓄电池提供多种保护，使系统可以更可靠的稳定工作。
风光互补路灯使用方便，实现无人值守，免解缆；低风速启动，合理吸收风能和光能，大风切出保护系统使整个系统更加安全可靠，大大减少太阳能电池组件的配比，降低了灯具的设计成本，可以收到良好的社会效益和经济效益。
小功率风力发电机组的风力机体积小、质量小而且发电效率高。
风力发电机独特的电磁设计技术使其具有低的启动阻力矩。
按照风能公式，风中可用能量是风速的3次方。
这表示风速提高1倍时，风能将提高8倍。
一般风力发电机组的效率通常是线性的，因此无法利用风力的3次方效益。
发电机只在沿能量曲线上的1点或2点有效率。
通过改进风力机组的效率曲线，使其符合风中可用能量的分布，使它沿整个曲线都有效率。
（二）风光互补路灯的构成风光互补路灯具备了风能和太阳能产品的双重优点，没有风能的时候可以通过太阳能电池组件来发电并储存在蓄电池中，有风能没有光能的时候可以通过风力发电机来发电并储存在蓄电池中。
太阳能路灯的种类有哪些
路灯技术的发展，现在使用的太阳能路灯给人们的夜间出行带来了很多的安全感，人们也对太阳能路灯越来了解，由于很多环境对于路灯的使用要求不同，因此市面上出售的太阳能路灯也具有多种类型。
一：根据太阳能路灯的电路系统工作电压分为：12V系统，24V系统，36V系统和48V系统。
二：风光互补路灯系统：给我们夜晚的生活带来光明。
现在美观的路灯把城市的夜晚装点得多姿多彩。
但路灯是一个耗电大户，由于路灯的低压输电线路长，不仅路灯耗电，输电线路上的耗电也很大。
三：规格分类根据太阳能路灯的高度分为：6米太阳能路灯，7米太阳能路灯，8米太阳能路灯，10米太阳能路灯，12米太阳能路灯等。
四：按照光源类型分类：节能高功率集成LED，稀土高效节能灯，可按客户要求配置。
五：根据蓄电池类型分类可以分为：铅蓄电池太阳能路灯和锂电池太阳能路灯。
以上就是相关内容的介绍，希望可以帮助大家了解这一问题，同时如有更多相关问题需要了解获取，可以在线咨询一下南京天仲光电科技有限公司官网或直接拨打热线询问。
风光互补路灯与传统路灯对比
风光互补新能源路灯与普通路灯的投资使用比较某道路项目3.5公里长20米宽主路，安装次干道路灯。
按两灯间距35米，采用两侧对称排列布灯，路灯共200盏，按使用寿命15年进行分析对比。
见下表：1．灯源价格比较：传统路灯一般为功率250W的高压钠灯，风光互补路灯一般为功率50W的LED路灯。
250W高压钠灯单价为1000元/盏，50WLED路灯单价为1500/盏。
传统路灯报价5000元/套，每杆灯设1个检查井；风光互补路灯报价15000元/套。
2．电缆成本比较：分析三段长度的路道两种光源铺设电缆的成本，3.5公里道路传统路灯主干线电缆，需要横截面积为60mm2的铜芯电缆，其单价为60元/米，则其电缆成本每套均摊为60*35=2100元，总共是2100*200=42万。
风光互补路灯的电缆成本包含在报价里。
3．配电设备比较：传统路灯需要一个大型的供电系统。
功率型的大型变压器价格贵，而且传统的路灯电压不能有太大的波动，否则，会严重影响灯的寿命。
配电设备（开关、定时器、保险器、机箱、电力增容、架设电力变压器等）每盏均摊1000元，配电设备成本是1000*200=20万，风光互补路灯不需要这些成本。
4．耗电成本比较：灯光源为250W的高压纳灯，每天工作10小时则每天耗电为2.5度，按每度电1.1元计算，则3.5公里路道传统路灯一年耗电量为200（盏）*2.5（度）*365（天）=182500kWh,合计分民币200750元，LED无耗电成本。
5．路灯寿命比较：我国现有的路灯70%以上使用的都是高压纳灯，其设计寿命为24000h.但是由于我国城市电网技术落后，造成线路的电压波动大大超过额定电压的15%左右，特别是在后半夜，由于用电负荷减少使得电网电压有时接近245V，至使路灯灯泡的实际使用寿命增均不到3000h.单体LED的寿命在8万小时以上，集群变成一个特大功率的LED后，它的寿命在5万小时以上，等于是现今流通的高压钠灯15倍以上的寿命，也就是说，高压钠灯更换总结：从上述对比可以看出，风光互补新能源路灯在前期投入中不占优势，但在后期投入费用中，风光互补新能源路灯占有绝对优势。
风光互补路灯控制器使用说明书
SYSW-9600型风光互补路灯控制器用户手册河南森源新能源有限公司目录一、产品概述 (2)二、设备型号、名称及引用标准 (2)1、设备型号、名称及其代表意义 (2)2、引用标准 (2)三、系统工作原理、组成及特点 (3)1、系统工作原理 (3)2、系统主要特点 (3)四、系统功能 (3)五、产品的各项技术指标 (4)1、系统主要技术参数、性能及规格 (4)2、系统使用环境条件 (5)六、设备安装及现场调试检测 (5)七、故障分析与排除 (7)八、运输、验收及贮存 (7)1、运输 (7)2、验收 (7)3、贮存 (7)九、客户定货须知 (8)十、随机文件 (8)一、 产品概述我国原有路灯系统主要依靠铺设市电供电线路提供电源，且路灯照度从开启照明到关闭照明保持一致，存在消耗负荷大、供电损耗大、控制不灵活等缺陷，因此节能减排、使用清洁能源、提高经济效益是市政路灯管理系统目前面临的艰巨任务和迫切需要解决的问题。
基于上述路灯系统使用现状，我公司自主研发了SYSW-9600型风光互补路灯控制器，是集太阳能、风能控制和输出调光控制于一体的智能调光型控制器。
该控制器配备两路独立控制输出，具有主道和辅道两盏路灯的控制和PWM 调光功能，既能提供必要的照明，又可节约电能，维持恶劣天气（阴雨无风）下的正常照明。
除此之外，还具有光控和时控功能。
光控：夜幕降临的时候自动开启路灯输出，点亮路灯；天亮时自动关闭输出，实现有效节能。
时控：采用四位拨码开关，自由设置四个功率（全功率、2/3功率、1/2功率、1/3功率）段的放电时间，合理分配电池的有限容量。
二、 设备型号、名称及引用标准1、 设备型号、名称及其代表意义风风风风风风风风风风风风风SSW 风风(Wind)风风风风风Y风风风(Solar)风风风风风-2、 引用标准1) GB 13337.1-91 固定型防酸式铅酸蓄电池技术条件 2) GB 8974－88风力机名词术语3) GB 4706.1-1998家用和类似用途电器的安全 第一部分：通用要求三、系统工作原理、组成及特点1、系统工作原理我公司在借鉴国内外的成功路灯系统基础上，结合国内路灯实际使用环境及特点，参考国内GB 13337.1-91《固定型防酸式铅酸蓄电池技术条件》、GB 8974－88 《风力机名词术语》等标准，研制开发了SYSW-9600型风光互补路灯控制器（以下简称“控制器”）。
一种高可靠性风光互补LED路灯系统设计
一种高可靠性风光互补LED路灯系统设计作者：谈作伟陈海燕张瑞李延涛来源：《消费电子·理论版》2013年第04期摘要：阐述了一种太阳能、风能互补供电的LED路灯系统，路灯系统使用大容量磷酸铁锂电池组进行能量储存，风光互补路灯控制器与锂电池管理系统协调对锂电池组进行充放电控制。
路灯系统造型美观、稳定、可靠，锂电池组充满电后在连续无风能和太阳能补充情况下能正常供电不少于5天。
关键词：LED路灯；锂离子电池组；电池管理系统；风光互补路灯控制器中图分类号：TM923.34 文献标识码：A 文章编号：1674-7712 （2013） 08-0000-02一、引言风光互补路灯是一种造型美观的21世纪高科技环保产品，在日本、德国等发达国家正在兴起并迅速推广的环保和节能型产品。
建设风光互补路灯，不仅与政府提倡的环保理念相符，而且能向国民进行新能源利用和生态环保知识的直观教育。
迎风飞转的风车可给道路一种动感的点缀，更能突显我国人民崇尚环保、重视节能和跟踪高新技术的理念。
传统风光互补路灯采用铅酸蓄电池进行能量存储，但铅酸蓄电池使用寿命短，且存在铅污染。
而磷酸铁锂电池组具有循环寿命长、体积小、重量轻、无污染等优点，因此采用磷酸铁锂电池组作为储能单元，在风光互补路灯系统中有着极高的实用性和性价比。
二、工作原理三、风光互补路灯系统配置根据路灯系统工作原理，现以洛阳当地气候条件为例，设计额定电压24V、负载功率60W的风光互补LED路灯系统。
（一）太阳能电池板太阳能电池板是风光互补路灯系统的核心部分，采用单晶硅太阳能电池组件，使用寿命不少于20年，高强度、高透光太阳能专用进口钢化玻璃，耐紫外线辐射的膜层封装。
本路灯系统配置的太阳能电池板参数如下：单块太阳能板输出电压：36V，峰值电流3.3A，短路电流4.5A，转换效率≥15%，峰值功率：120W；成组参数：2块并联，并联输出功率为240W，输出电流为6.67A。
（二）风力发电机（三）风光互补路灯控制器控制器配合电池管理系统使用，电池管理监测单体电池温度与电压，当单体电池温度或电压异常时，切断充放电回路；控制器监测电池组总电压，当电池组总电压过高或过低时，切断充放电回路；控制器过放保护设为23.2V，过充保护设为28.8V。
(完整版)风光互补路灯设计
离网光伏系统设计报告书设计题目：风光互补路灯设计设计人姓名：向枘1121560119 班级：能自1201 班目录1 风光互补路灯系统介绍 (4)1.1 概括 (4)5 风光互补路的背景 .................................................................................................1.1.2 风光互补路灯的发展过程及现状 (5)6 风光互补路灯的意义 .............................................................................................8 风光互补路灯的原理 .............................................................................................2 设计需求 (9)3 系统初始化设计 (10)当地气象数据资料 (10)灯源及灯杆设计 (11)照明方式的选择 (11)灯杆高度及路灯间距的计算 (12)路灯灯源的选择 (12)灯杆强度 (13)蓄电池的选择 (17)蓄电池的选择 (17)蓄电池的计算 (18)风力发电机组设计 (18)风力发电机组的选择 (18)风力发电机组功率确实定 (18)太阳能电池组件设计 (19)太阳能电池组件功率的选择 (19)太阳能电池组件功率确实定 (19)方阵倾斜角设计 (20)4 系统的主要配置说明 (21)系统配置表 (21)4.2 太阳能组件主要参数 (22)4.3 风力发电机主要参数 (22)4.4 控制器主要参数及说明 (23)4.5 风光互补路灯24V 直流系统原理图方框图 (24)5 系统建设及施工 (24)5.1 系统建设流程 (24)5.2 系统安装说明 (25)5.2.1 安装前须知事项 (25)5.2.2 安装准备 (26)安装操作流程 (27)6 系统的运转与保护 (30)6.1 系统的调试 (30)6.2 系统的查收 (32)6.3 系统的保护 (33)6.4 风光互补路灯系统的防雷及防腐 (33)6.5 常有故障及办理 (34)6.6 使用寿命 (35)7 系统成本剖析 (35)8 参照资料 (36)8.1 国家标准 (36)8.2 行业标准 (37)8.3 参照文件 (37)1风光互补路灯系统介绍概括能源是公民经济发展和人民生活一定的重要物质基础，在过去的 200 多年里，成立在煤炭、石油、天然气等化石燃料基础上的能源系统极大的推进了人类社会的发展。
风光互补路灯完全版
风光互补太阳能路灯设计方案设计单位：乌鲁木齐旭日阳光太阳能工程有限公司设计时间：二0一一年三月二十日设计人员：姜广建风光互补路灯设计方案现场效果图一、自然资源状况在跨入21世纪之际，人类将面临实现经济和社会可持续发展的重大挑战，在有限资源和环保严格要求的双重制约下发展经济已成为全球热点问题。
而能源问题将更为突出，不仅表现在常规能源的匮乏不足，更重要的是化石能源的开发利用带来了一系列问题，如环境污染，温室效应都与化石燃料的燃烧有关。
目前的环境问题，很大程度上是由于能源特别是化石能源的开发利用造成的。
因此，人类要解决上述能源问题，实现可持续发展，只能依靠科技进步，大规模地开发利用可再生洁净能源。
太阳能和风能等清洁能源以其独具的优势，其开发利用必将在21世纪得到长足的发展，并终将在世界能源结构转移中担纲重任，成为21世纪后期的主导能源。
1.1化石能源带来的问题(1)能源短缺：由于常规能源的有限性和分布的不均匀性，造成了世界上大部分国家能源供应不足，不能满足其经济发展的需要。
从长远来看，全球已探明的石油储量只能用到2020年，天然气也只能延续到2040年左右，即使储量丰富的煤炭资源也只能维持二三百年。
因此，如不尽早设法解决化石能源的替代能源，人类迟早将面临化石燃料枯竭的危机局面。
(2)环境污染：当前，由于燃烧煤、石油等化石燃料，每年有数十万吨硫等有害物质抛向天空，使大气环境遭到严重污染，直接影响居民的身体健康和生活质量；局部地区形成酸雨，严重污染水土。
这些问题最终将迫使人们改变能源结构，依靠利用太阳能等可再生洁净能源来解决。
(3)温室效应：化石能源的利用不仅造成环境污染，同时由于排放大量的温室气体而产生温室效应，引起全球气候变化。
这一问题已提到全球的议事日程，其影响甚至已超过了对环境的污染，有关国际组织已召开多次会议，限制各国CO2等温室气体的排放量。
1.2 太阳能资源及其开发利用特点(1)储量的“无限性” ：太阳能是取之不尽的可再生能源，可利用量巨大。
风光互补式LED路灯设计方案
风光互补式LED路灯设计方案设计者：黄钜海(浙江科技学院建筑工程学院，杭州，310023) 一、设计概述风光互补式LED路灯功能特点：1、风光一体，互补性强，稳定性高2、适用范围广泛、适应性强、实用性强3、一次性投入、持续性产出、使用寿命长4、对环境不产生任何污染、绝对绿色环保5、性能稳定，故障率低为保证风力发电机和太阳能电池能平稳、安全的运行，同时也配合路灯灯杆的多样化造型，我们将风光互补路灯灯杆设计为自立式路灯灯杆。
风力发电机位于灯杆的顶端，太阳能电池板位于灯杆的中上部，详见上图。
具体配置方案如下：灯杆高度：10米，灯具离地8米，灯杆间距25米灯杆材质：Q235优质钢结构标准灯杆（热镀锌/喷塑）太阳能光伏组件：100W风力发电机：额定功率300W 启动风速s,额定风速10m/s光源：60WLED灯蓄电池：地埋式磷酸铁锂电池100AH控制系统：智能升压型，微电脑智能控制、防过充、过放、防潮、输出短路保护及光控+时控自动开、关灯。
工作时间：10小时/天，前5小时全亮，后5小时半功率亮；阴雨天连续工作3-7天工作温度：-20℃~+45℃相对湿度：20%--90%。
二、详细说明风力发电机风机是风光互补路灯的标志性产品，风机的选择最关键的是要风机的运行平稳。
灯杆是无拉索塔，最担心因风机运行时的振动引起灯罩和太阳能支架的固定件松脱。
选择风机的另一个主要因素就是风机的造型要美观，重量要轻，减小塔杆的负荷。
这里选用嘉顿雄GARDENSON 牌GARDENSON-200W/300W型风机技术参数：300W 起动风速：（m/s）额定风速：12（m/s）切入风速：s 额定电压：24V 额定功率：300W 最大功率：400W 风叶直径: m 风叶数量: 6（pcs）整机重量: 10kg 大风保护：泄荷及电磁制动工作温度: -20℃至40℃海拔高度：≤4500m（额定工况海拔高度为1000m）最大风速：≤35m/s 电机选用60W国际先进的永磁式发电机，动平衡好、切割磁力线佳效率高，低速性能好，2级风就能发电。
太阳能风光互补路灯基础知识指南
3.LED灯头一般选用大功率LED光源；LED：LED灯光源，寿命长，可达1000000 小时，工作电压低，不需要逆变器，光效较高，国产50Lm/w，进口80Lm/w，随 着技术进步，LED的性能将进一步提高。LED作为太阳能路灯的光源将是一种趋 势。 4.控制器一般放置在灯杆内，具有光控、时控制、过充过放保护及反接保护， 更高级的控制器更具备四季调整亮灯时间功能、半功率功能、智能充放电功能 等。 5.蓄电池一般放置于地下或则会有专门的蓄电池保温箱，可采用阀控式铅酸蓄 电池、胶体蓄电池、铁铝蓄电池或者锂电池等。 蓄电池容量的选择一般要遵循以下原则：首先在能满足夜晚照明的前提下,把 白天太阳能电池组件的能量尽量存储下来,同时还要能够存储满足连续阴雨天 夜晚照明需要的电能。蓄电池容量过小不能够满足夜晚照明的需要, 蓄电池过 大,一方面蓄电池始终处在亏电状态 , 影响蓄电池寿命,同时造成浪费。蓄电 池应与太阳能电池、用电负荷( 路灯 )相匹配。可用一种简单方法确定它们之 间的关系。太阳能电池功率必须比负载功率高出4倍以 ,系统才能正常工作。 太阳能电池的电压要超过蓄电池的工作电压20～30%,才能保证给蓄电池正常负 电。蓄电池容量必须比负载日耗量 6倍以上为宜。蓄电池的选择我们推荐使用 胶体（Gel）电池，使用寿命长，更环保。
九、太阳能灯具各部分组件使用维护说明
1.太阳能电池板使用说明 2.LED光源使用维护说明 3.蓄电池在使用中的使用维护说明 十、施工过程中注意的问题和故障分析
一、风光互补路灯系统的概述
太阳能是地球上一切能源的来源，风能是太阳能在地球表 面的另外一种表现形式，由于地球表面的 不同形态（如沙 土地面、植被地面和水面）对太阳光照的吸热系数不同， 在地球表面形成温差，地表空 气的温度不同形成空气对流 而产生风能。因此，太阳能与风能在时间上和地域上都有 很强的互补性。白 天太阳光最强时，风很小，晚上太阳落 山后，光照很弱，但由于地表温差变化大而风能加强。在 夏季， 太阳光强度大而风小，冬季，太阳光强度弱而风大。 风能和太阳能在时间和季节上如此吻合的互补性， 决定了 风光互补结合后路灯系统可靠性更高、更具有实用价值。 因此 ，风光互补系统是综合利用风能、 光能解决路灯供 电困难的最佳方式。
风光互补供电系统技术研究及应用
摘要：本项目通过风光互补离网型供电系统，以电磁限速保护为主，柔性风轮叶片变形限速为辅，为港航领域供电应用、海岛离网供电应用、交通系统道路照明等系统进行供电。
该系统适用于大面积安装，用电及维护成本等相对较低，且使用时间越长越能体现出该系统的突出性及可靠性，节能减排效果显著。
1.技术概况风光互补供电系统为风力发电机和太阳电池方阵两种发电设备共同发电。
主要分为离网型和并网型两种形式。
离网型是利用太阳能电池方阵、风力发电机（将交流电转化为直流电）将发出的电能存储到蓄电池组中，当用户需要用电时，逆变器将蓄电池组中储存的直流电转变为交流电，通过输电线路送到用户负载处。
并网型主要由风力发电机、太阳能电池方阵、智能控制器、蓄电池组、多功能逆变器、电缆及支撑和辅助件等组成一个发电系统，将电力并网送入常规电网中。
2.技术原理风光互补供电离网型供电系统技术的主要原理为：风力发电机通过风力带动三片扇叶与永磁发电机作用产生直流电流，通过电缆线进入蓄电池储存，使用时通过变频逆变器将蓄电池内的直流电转化为交流电输出用于办公、生活或照明用电。
太阳能发电是将太阳能转化为电能储存入蓄电池，后蓄电池内直流电经逆变器转化为交流电供办公、生活或照明用电。
风光互补并网型供电系统包括光伏系统、风电系统、风光互补并网控制逆变系统等几个主要部分。
光伏系统主要包括：光伏阵列和DC/DC 转换器，其中DC/DC 转换器用于配光伏阵列和直流母线电压，以实现最大功率跟踪。
风电系统主要包括：风力发电机和发电机AC/DC 转换器，其中AC/DC 转换器用于发电机发出的交流电转换成直流电并实现和直流母线之间的电压匹配，同时实现最大功率跟踪。
风光互补并网控制逆变系统综合了风机及光伏的控制系统，通过DC/（AC）-DC-AC 的电流转换功能最终实现并网发电。
风光互补供电系统的技术核心是小型风力发电机，系统流程见图1。
江苏江阴港港口集团股份有限公司已实施了62套HY-400 等型号的风光互补离网型供电系统，主要分布在办公区域、港区道路、码头引桥、港区监控等区域内。
120W风光互补路灯使用安装说明
120W风光互补路灯使用安装说明一．产品介绍LED风光互补路灯是以太阳能和风能相互补作为电能供给用来提供夜间道路照明，采用高光效LED光源设计，具有亮度高、绿色环保、安装简便、工作稳定可靠、不敷设电缆、不消耗常规能量，使用寿命长等特点。
本产品白天利用太阳能电池板和风力发电机将太阳能及风能转换成电能给蓄电池充电，晚上蓄电池放电使LED灯发光工作，属于当今社会大力提倡利用的绿色能源产品。
主要应用于城市道路、小区道路、工业园区、景观亮化、旅游风景区、公园、庭院绿化带、广场、步行街、健身休闲广场等场所。
工作原理系统工作原理，白天太阳能电池接收太阳辐射能并转化为电能和风力转化为电能输出，经过充放电控制器储存在蓄电池中，夜晚蓄电池中的电点亮路灯.太阳能风风光互补路灯组成：光互补路灯主要由太阳能电池组件、风能发电机、太阳能风能控制器、免维护蓄电池、LED 路灯、灯杆和结构件等组成。
二．产品部件配置价格表120W风光互补12V150AH蓄电池尺寸483*170*241*241（mm）重量：42KG100W太阳能板尺寸808*808*35 重量10KG200W风机重量：6KG风轮直径：1.2米路灯灯杆：10米. 上口径75(mm) 下口径185 (mm) 厚3.5 Q235钢板。
重量：140KG风光互补控制器：长165×宽140×高64(MM) 重量： 1.15KG胶体电池防水盒：:533*210*271(mm)电线14米配件：若干三．产品构造一．主要部件灯杆配件四．安装说明1.安装前准备：检查工作：根据设备清单及配件清单来检查包装箱内的部件及配件、说明书是否齐全，以确保组装能够正常进行。
●风光互补路灯系统设备清单检查是否齐全●风光互补路灯系统配件清单按配件清单检查是否齐全2.安装流程图：●地质勘察：风光互补路灯应根据当地的环境和资源的要求进行实地勘测，选择合适的安装地址。
●地基：地基基础坑开挖尺寸应符合设计规定，基础混凝土强度等级不低于C25.基础内设电缆保护管，从基础中心传出应超出基础平面30-50cm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风光互补锂电路灯系统
风光互补锂电路灯系统结合了第五代环保锂离子蓄电池、全永磁小型风力发电机、太阳能光伏电池板、智能风光互补控制器等创新科技，是最新高科技产
品。
1.
它由风力发电机、太阳能电池、控制器、蓄电池组、光源等部分组成。
设备以
太
阳光和风力为能源,太阳能板白天对蓄电池充电,风速达到要求时风力发电机对蓄电池充电，光源夜晚使用。
无需外接电源,通过智能化控制器,天黑自动开灯, 定时或天亮自动关灯,工作稳定可靠。
2.
1
（1）使用寿命15年
（2）通过叶片失速和电磁限速相结合的方式对风力发电机进行限速保护。
（3）采用风力机的全部零部件模具化制造的生产工艺，确保部件的高全长率和
产品的一致性。
（4）风力发电机外壳选用高强度铝合金经“精密压铸”工艺制造，重量轻，强度高，不生锈，耐腐蚀和盐酸；
（5）风轮经空气动力学专家精心设计，效能极高，先进的高分子符合材料，具
有良好的强度、韧性、，重量轻，不变形。
（6）整机采用防锈处理，所有电机外部紧固件均为不锈钢制品。
在多雨及盐酸
地区的使用寿命大为改观；
（7）结构简单，无须专业知识，只需普通工具，进行简单操作，即可完成安装
调试工作；
2
(1)使用寿命20年；
(2)太阳能电池组件采用高透光率低铁钢化玻璃，背面采用白色TPT或PET衬
底；
(3)太阳能电池片：采用优质进口单/多晶硅电池片，电池的减反射膜为增强等离
子化学气相沉积的氧化硅膜、深蓝色；
(4)多晶硅电池片的平均转换效率达14.5%以上，单晶硅电池片的平均转化效
率达16%以上；
(5)组件边框：由阳极氧化优质铝合金边框制成，表面氧化铝膜的厚度为25微
米；
(6)钢化玻璃：组件表面玻璃采用低铁钢化玻璃（含铁量低于0.02%），其厚度为3.2mm，透光率大于92%；
(7)封装材料：组件由进口的抗老化和耐气候性好的优质材料热压密封而成，在
-50?和50?的温度环境下不老化、不开裂； (8)防尘接线盒：采用优质材料作为接线盒外壳和内绝缘材料，镀锌铜质电极材
料作为接线柱，具有很好的密封性、防水性、防盐雾和防潮性； (9)太阳能电池组件的技术参数
a：标准测试条件：AM1.5, 1000mW/C?and25? b：质量要求技术标准：
GB/T9535-1998
c：产品技术要求：
太阳能电池组件绝缘强度为50MΩ以上，耐压为AC500V，DC500V；抗风能力为60m/s ,耐冲击强度满足冰雹冲击试验 (225g 钢球从1M高度垂直落下)。
3
锂离子电池专用智能型风光互补控制器
（1）使用寿命10年，非人为及不可抗力损坏一年免费更换；（2）智能型风光互补控制器适用于风光互补供电系统，可以将太阳能电池和风
力发电机产生的电能对蓄电池进行充电，给负载使用；（3）智能型风光互补控制器由微电脑控制,充放电各参数点,温度补偿系数可以编程任意设定；
（4）智能型风光互补控制器提供了太阳能电池接反、蓄电池过压、蓄电池欠压、输入过载、输出过载、超风速飞车等多种保护；（5）可实时测量蓄电池电压,负载电流,总光伏电流,每路光伏电流,蓄电池温度等十几个参数；
（6）智能型太阳能电池控制器具有稳压、稳流精度高、纹波小、效率高、输
入电压范围宽等特点；
（7）智能型风光互补路灯控制器智能判断天黑与天明，自动控制亮灯和熄灯，
亮灯持续时间可设为固定时间或根据蓄电池电量情况自动调整。
4
传统太阳能路灯的蓄电池主要采用铅酸蓄电池。
我们现在采用新型环保、大容量
锂离子蓄电池。
铅酸蓄电池在生产过程中和使用后的旧电池中的酸液和铅、铬等重金属，对人体、
自然环境具有长期的破坏。
当前，旧的铅酸蓄电池随意抛弃的现象比较普遍，回
收率较低。
欧盟、日本等发达国家早已实行严格的蓄电池生产许可制度和生产厂
家回收制度，而在我国，自去年开始也启动了蓄电池生产许可制度。
锂离子储能电池的优越性基本上可归纳为：
（1）比能量大（每公斤可达165WH，是铅酸电池、氢-镍电池的3倍）；
（2）体积小（比氢-镍电池小30%）；
（3）质量轻（比传统电池轻70%）；
（4）循环寿命长（循环次数在2000次以上）；
（5）自放电率低（每月自放仅为3%）；
（6）无记忆效应（充电放电深度，不影响电池的容量及寿命）；
（7）无毒、无污染（电池材料不存在有毒物质）。
下面是目前常用蓄电池的性能比较：
项目磷酸铁锂钴酸锂电池镍氢电池镍镉电池铅酸电池设计形状可变
有限制有限制有限制有限制重量比能量（Wh/kg） 100 130-160 60-120 45-80 循环次数（次）〈100 2000 500-1500 200-400 >500 毒性无无有有有记忆效应无无有有有自放电 3% 10% 25% 15% 30%
有限范围安安全安全有限范围安全有限范围安全有限范围安全全单位成
本中等高高高低。
