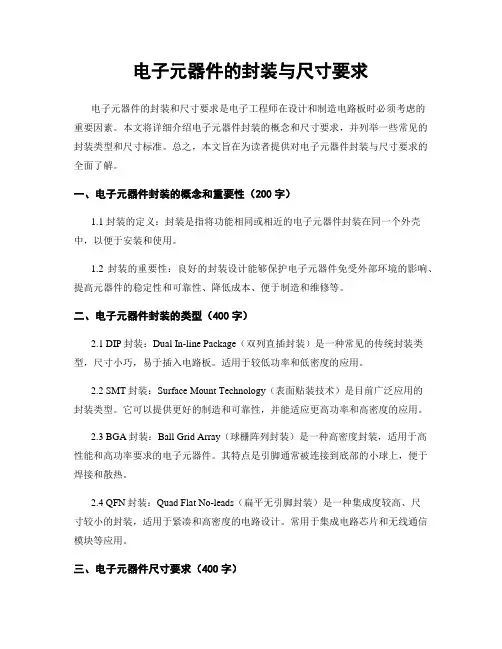

电子元器件的封装与尺寸要求
电子元器件的封装与尺寸要求电子元器件的封装和尺寸要求是电子工程师在设计和制造电路板时必须考虑的重要因素。
本文将详细介绍电子元器件封装的概念和尺寸要求，并列举一些常见的封装类型和尺寸标准。
总之，本文旨在为读者提供对电子元器件封装与尺寸要求的全面了解。
一、电子元器件封装的概念和重要性（200字）1.1 封装的定义：封装是指将功能相同或相近的电子元器件封装在同一个外壳中，以便于安装和使用。
1.2 封装的重要性：良好的封装设计能够保护电子元器件免受外部环境的影响、提高元器件的稳定性和可靠性、降低成本、便于制造和维修等。
二、电子元器件封装的类型（400字）2.1 DIP封装：Dual In-line Package（双列直插封装）是一种常见的传统封装类型，尺寸小巧，易于插入电路板。
适用于较低功率和低密度的应用。
2.2 SMT封装：Surface Mount Technology（表面贴装技术）是目前广泛应用的封装类型。
它可以提供更好的制造和可靠性，并能适应更高功率和高密度的应用。
2.3 BGA封装：Ball Grid Array（球栅阵列封装）是一种高密度封装，适用于高性能和高功率要求的电子元器件。
其特点是引脚通常被连接到底部的小球上，便于焊接和散热。
2.4 QFN封装：Quad Flat No-leads（扁平无引脚封装）是一种集成度较高、尺寸较小的封装，适用于紧凑和高密度的电路设计。
常用于集成电路芯片和无线通信模块等应用。
三、电子元器件尺寸要求（400字）3.1 尺寸的定义：尺寸是指元器件外观的长、宽、高等尺度。
不同的尺寸要求可以满足不同的应用需求。
3.2 尺寸的标准化：为了方便设计和制造，电子工程师使用一些标准的尺寸参数。
常见的标准有英寸和毫米两种，例如0805尺寸表示封装尺寸是0.08英寸×0.05英寸。
3.3 尺寸的影响因素：元器件尺寸的选择受到多种因素的影响，包括功率要求、热管理、板间距、可靠性等。
SMT贴片电子元器件封装尺寸汇总
SMT贴片电子元器件封装尺寸汇总贴片电子元器件是一种常见的表面安装技术（SMT）组装之外，广泛应用于各种电子产品中。
贴片电子元器件封装尺寸的选择对于组装和排布电路板具有重要的影响。
在这篇文章中，我们将汇总常见的贴片电子元件封装尺寸，并对其应用领域和特点进行简要介绍。
1.贴片电阻（0805、0603、0402、0201等）：贴片电阻是最常见的贴片电子元件之一，尺寸包括0805（2.0mm x1.25mm）、0603（1.6mm x 0.8mm）、0402（1.0mm x 0.5mm）和0201（0.6mm x 0.3mm）等等。
较大尺寸的贴片电阻通常用于电源线路和信号线路，较小尺寸的贴片电阻适用于高密度电子产品。
2.贴片电容（0805、0603、0402、0201等）：贴片电容与贴片电阻类似，尺寸也包括0805、0603、0402和0201等等。
贴片电容主要用于储存和释放电荷，广泛应用于电源滤波、信号耦合和信号处理等电路。
3.贴片二极管（SOD-323、SOD-523等）：贴片二极管是一种小尺寸的电子元件，尺寸包括SOD-323（1.8mm x 1.25mm）和SOD-523（1.0mm x 0.6mm）等等。
它们通常用于电路的整流、保护和信号处理等方面。
4.贴片三极管（SOT-23、SOT-323等）：贴片三极管是一种常用的功率放大器，尺寸包括SOT-23（3.0mm x1.78mm）和SOT-323（1.3mm x 1.0mm）等等。
它们通常用于音频放大、电源管理和电压调节等应用中。
5.贴片集成电路（SOT-23、SOT-363、QFN等）：贴片集成电路是封装了多个功能的电子组件，尺寸和引脚布局因不同的集成电路类型而异。
常见的尺寸包括SOT-23、SOT-363和QFN等等。
它们广泛应用于数据处理、通信系统、嵌入式系统和功率管理等领域。
6.贴片场效应管（SOT-23、SOT-223、QFN等）：贴片场效应管是一种广泛应用于功率开关、电源管理和放大器等应用的电子元件，尺寸包括SOT-23、SOT-223和QFN等等。
常用元器件封装尺寸大小
封装形式图片国际统一简称LDCCLGALQFPPDIPTO5TO52TO71TO71TO78PGAPlastic PIN GridArray 封装形式图片国际统一简称TSOPThinSmall OUtlinePackageQFPQuadFlat PackagePQFP 100LQFPQuadFlat PackageSOT143SOT220Thin ShrinkQutline PackageuBGAPLCCLQFPLQFP 100LTO8TO92TO93T099EBGA 680LQFP Quad Flat PackageTQFP 100LMicro Ball GridArrayuBGA Micro Ball GridArrayPCDIPZIPZig-Zag Inline PackaSOT223SOT223SOT23SOT23/SOT323 SOT25/SOT353SBGALBGA 160LPBGA 217L Plastic Ball GridArraySBGA 192LTSBGA 680LCLCCSC-705LSDIPSIPSingle Inline Package SOT26/SOT363FBGAFDIPSOJSOP EIAJ TYPE II 14LSSOP 16LSSOPSOJ 32LFlat PackHSOP28SOSmall OutlinePackageCNRCPGA Ceramic Pin OutlinePackageDIPDual Inline PackageDIP-tab DUAL Inline Package with MetalHeatsinkBQFP 132C-BendLeadITO220ITO3PTO220TO247TO264TO3JLCCLCCTO263/TO268SO DIMM Small Outline Dual In-line MemoryCERQUADCeramic QuadFlatCeramicCase LAMINATE CSPT12LChip Scale PackageGullwingleadsSOT343SOT523SOT89SOT89ModuleSOCKET 370 For intel 370 Pin PGA PentiumIII & Celeron CPUSIMM30Single Inline Memory ModuleSIMM72Single Inline Memory ModuleSIMM72Single inline Memory Modulepin PGA pentium 4 CPUSOCKET462/SOCKET A For PGA AMD Athlo & Duron CPUSocket 603FosterLLP 8LaPCI 32bit 5VPeripheralComponent Interconnect PCI 64bit 3.3VPeripheralComponent InterconnectPCMCIATCSP 20L Chip ScalePackageTO252SOCKET7 For intel PentiumPSDIP SLOT1 For intel pentiumII petiumIII & Celeron CPU SLOT A For AMDAthloncpuSNAPTKSNAPTKSNAPZPSOHBGABall Grid ArrayTO18& MMXpentiumCPU一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式（比如AXIAL-0.3、AXIAL-0.4），后面的xx 代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。
电子封装及尺寸
1、BGA(ball grid array)球形触点陈列，表面贴装型封装之一。
在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI 芯片，然后用模压树脂或灌封方法进行密封。
也称为凸点陈列载体(PAC)。
引脚可超过200，是多引脚LSI 用的一种封装。
封装本体也可做得比QFP(四侧引脚扁平封装)小。
例如，引脚中心距为1.5mm 的360 引脚BGA 仅为31mm 见方；而引脚中心距为0.5mm 的304 引脚QFP 为40mm 见方。
而且BGA 不用担心QFP 那样的引脚变形问题。
该封装是美国Motorola 公司开发的，首先在便携式电话等设备中被采用，今后在美国有可能在个人计算机中普及。
最初，BGA 的引脚(凸点)中心距为1.5mm，引脚数为225。
现在也有一些LSI 厂家正在开发500 引脚的BGA。
BGA 的问题是回流焊后的外观检查。
现在尚不清楚是否有效的外观检查方法。
有的认为，由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。
美国Motorola 公司把用模压树脂密封的封装称为OMPAC，而把灌封方法密封的封装称为GPAC(见OMPAC 和GPAC)。
2、BQFP(quad flat package with bumper)带缓冲垫的四侧引脚扁平封装。
QFP 封装之一，在封装本体的四个角设置突起(缓冲垫)以防止在运送过程中引脚发生弯曲变形。
美国半导体厂家主要在微处理器和ASIC 等电路中采用此封装。
引脚中心距0.635mm，引脚数从84 到196 左右(见QFP)。
3、碰焊PGA(butt joint pin grid array)表面贴装型PGA 的别称(见表面贴装型PGA)。
4、C－(ceramic)表示陶瓷封装的记号。
例如，CDIP 表示的是陶瓷DIP。
是在实际中经常使用的记号。
5、Cerdip用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。
常用元器件封装尺寸大小
封装形式图片国际统一简称LDCCLGALQFPPDIPTO5TO52TO71TO71TO78PGAPlastic PIN Grid Array 封装形式图片国际统一简称TSOPThin Small OUtlinePackageQFPQuad Flat PackagePQFP 100LQFPQuad Flat PackageSOT143SOT220Thin ShrinkQutline PackageuBGAMicro Ball GridArrayuBGAMicro Ball GridArrayPCDIPPLCCLQFPLQFP 100LTO8TO92TO93T099EBGA 680LQFPQuad Flat PackageTQFP 100LZIPZig-Zag Inline PackaSOT223SOT223SOT23SOT23/SOT323SOT25/SOT353SOT26/SOT363FBGAFDIPSOJSBGALBGA 160LPBGA 217LPlastic Ball GridArraySBGA 192LTSBGA 680LCLCCSC-705LSDIPSIPSingleInline PackageSOSmall OutlinePackageSOP EIAJ TYPE II 14LSSOP 16LSSOPSOJ 32LFlat PackHSOP28ITO220ITO3PTO220TO247CNRCPGACeramic Pin OutlinePackageDIPDualInline PackageDIP-tabDUAL Inline Package with Metal HeatsinkBQFP 132C-BendLeadCERQUAD Ceramic Quad FlatCeramicCase LAMINATE CSP T12L Chip Scale PackageGullwingleadsTO264TO3JLCCLCCTO263/TO268SO DIMMSmall Outline Dual In-line Memory ModuleSOCKET 370For intel 370 Pin PGA PentiumIII & CeleronCPUSIMM30Single Inline MemoryModuleSIMM72Single Inline MemoryModuleSIMM72Single inline MemoryModuleSOT343SOT523SOT89SOT89Socket 603FosterLLP 8LaPCI 32bit 5V Peripheral Component InterconnectPCI 64bit 3.3V Peripheral Component InterconnectPCMCIATCSP 20LChip Scale Packagepin PGApentium 4 CPUSOCKET462/SOCKET A For PGA AMD Athlo & Duron CPUPSDIPSLOT1 For intel pentiumII petiumIII &Celeron CPUSLOT A For AMDAthloncpuSNAPTKSNAPTKSNAPZPSOHBGABall Grid Array一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式（比如AXIAL-0.3、AXIAL-0.4），后面的xx 代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。
常用元器件封装标准尺寸
常用元器件封装标准尺寸王永建整理尺寸中的计量单位 mil / 40 ＝ mmDIP 双列封装QFP 四方扁平封装引脚数宽度 mil 引脚数宽度8,14,16,18,20 300 44,48 10*10mm22 400 5214*14mm 24,28,32,40,42,48600 64,80,100,12814*20mm 28,32,40(陶瓷）600 144,160,20828*28mm SKDIP 小双列封装SOP 小外形封装引脚数宽度 mil 引脚数宽度 mil22,24,28,32 300 8,14 15016,14,16,18,20 30028 33032 45044 500SDIP 缩短双列封装SSOP 缩短小型封装引脚数宽度 mil 引脚数宽度 mil40,42,64 600 16,24,28 150 TSSOP 缩短细小型封装20,28 209 引脚数: 8, 20, 48引脚数: 8 MSOP, 48 BQSOP48,56 300NSOP 窄小形双列封装TSOP 细小封装引脚数宽度 mil 引脚数宽度16 150 28,328*13.4mm SOJ 细小封装32 8*14mm 引脚数32 8*20mm28,32QFP 四方扁平封装LQFP 矮四方扁平封装引脚数宽度引脚数宽度44,48 10*10mm 32,44,48 7*7mm52 14*14mm 44，64,80 10*10mm64,80,100,128 14*20mm 80 12*12mm，14*14mm144,160,208 28*28mm 100，128 14*14mm，14*20mm144 20*20mm 208 28*28mmTQFP 细四方扁平封装 其他引脚数宽度类型引脚数 80,100 14*14mmPLCC 塑封大空间封装 SOT-23, SOT-223, SOT-89SOT-25SOT-26 TO-92TO-220, TO-252, TO-26328, 32, 44, 52, 68, 84 3 5 6 3,4 3塑封 DIP/SKDIP/SDIP 尺寸 (单位: mil)SOP/NSOP 封装尺寸(单位: mil)TSSOP 封装尺寸(单位: mil)SOJ 封装尺寸(单位: mil)QFP/LQFP/TQFP 封装尺寸(单位: mil)PLCC 封装尺寸(单位: mil)SOT 23 封装尺寸(单位: mil)SOT 223SOT 89SOT 25SOT 26TO 92TO 220TO 252TO 263 (DD2 PAK)。
常用元器件封装尺寸大小
封装形式图片国际统一简称LDCCLGALQFPPDIPTO5TO52TO71TO71TO78PGAPlastic PIN Grid Array 封装形式图片国际统一简称TSOPThin Small OUtlinePackageQFPQuad Flat PackagePQFP 100LQFPQuad Flat PackageSOT143SOT220Thin ShrinkQutline PackageuBGAMicro Ball Grid ArrayuBGAMicro Ball GridArrayPLCCLQFPLQFP 100LTO8TO92TO93T099EBGA 680LQFPQuad Flat PackageTQFP 100LPCDIPZIPZig-Zag Inline PackaSOT223SOT223SOT23SOT23/SOT323SOT25/SOT353SOT26/SOT363FBGAFDIPSBGALBGA 160LPBGA 217LPlastic Ball GridArraySBGA 192LTSBGA 680LCLCCSC-705LSDIPSIPSingleInline PackageSOSmall OutlineSOJSOP EIAJ TYPE II 14L SSOP 16LSSOPSOJ 32L Flat PackHSOP28ITO220ITO3PTO220PackageCNRCPGACeramic Pin OutlinePackageDIPDualInline PackageDIP-tabDUAL Inline Package with Metal HeatsinkBQFP 132C-BendLeadCERQUADCeramic QuadFlatCeramicCaseTO247TO264TO3JLCCLCCTO263/TO268SO DIMMSmall Outline Dual In-line Memory ModuleSOCKET 370For intel 370 Pin PGA PentiumIII & Celeron CPUSIMM30Single Inline MemoryModuleSIMM72Single Inline MemoryModuleLAMINATE CSP T12LChip Scale PackageGullwingleadsSOT343SOT523SOT89SOT89Socket 603FosterLLP 8LaPCI 32bit 5VPeripheral ComponentInterconnectPCI 64bitPeripheral ComponentInterconnectSIMM72Single inline MemoryModulepin PGApentium 4 CPUSOCKET462/SOCKET A For PGA AMDAthlo & Duron CPUPSDIPSLOT1 For intel pentiumIIpetiumIII & Celeron CPUSLOT A For AMD AthloncpuSNAPTKSNAPTKSNAPZPSOHPCMCIATCSP 20LChip Scale PackageTO252SOCKET7For intel Pentium& MMXpentium CPUBGABall Grid ArrayTO18一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式（比如、），后面的xx代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。
常用电子元件封装、尺寸、规格汇总
常用电子元件封装、尺寸、规格汇总贴片电阻规格贴片电阻常见封装有9种，用两种尺寸代码来表示。
一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。
我们常说的0603封装就是指英制代码。
另一种是米制代码，也由4位数字表示，其单位为毫米。
下表列出贴片电阻封装英制和公制的关系及详细的尺寸：贴片元件的封装一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。
标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。
（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。
（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。
二、常用元件封装1）电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。
注：ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法）1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法）2）电阻的命名方法1、5%精度的命名：RS – 05 K 102 JT2、1％精度的命名：RS – 05 K 1002 FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
常用元器件封装尺寸大小
功率 W 1/20W 1/16W 1/10W 1/8W 1/4W 1/3W 1/2W 3/4W
1W
word 格式-可编辑-感谢下载支持
按照 1 mil=0.001 英寸，1 英寸=2.54cm 换算关系设计，（1 英寸=1000mil）
////////////////// protel 元件封装介绍
封装形式图片
word 格式-可编辑-感谢下载支持
国际统一简称
封装形式图片
LDCC
LGA
LQFP
PDIP
TO5
国际统一简称
TSOP Thin Small OUtline Package
QFP
Quad Flat Package
PQFP 100L
QFP
Quad Flat Package
SOT143
TO52 TO71 TO71 TO78 PGA Plastic PIN Grid Array PLCC
BQFP 132
C-Bend
Lead
CERQUAD
Ceramic Quad Flat
Ceramic
Case
LAMINATE CSP T12L
Chip Scale Package
Gull
wingleads
SOT343
SOT523
SOT89
SOT89
LCC
TO263/TO268
SO DIMM Small Outline Dual In-line
Memory Module
SOCKET 370 For intel 370 Pin PGA PentiumIII & Celeron CPU
SIMM30 Single Inline Memory Module
电子元器件封装大全,附有详细尺寸资料精
DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.DIP-8 DIMENSION (FIG. NO. DIM-DIP8-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.DIP-14 DIMENSION (FIG. NO. DIM-DIP14-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.DIP-16 DIMENSION (FIG. NO. DIM-DIP16-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.DIP-28 DIMENSION (FIG. NO. DIM-DIP28-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.DIP-12H DIMENSION (FIG. NO. DIM-DIP12H-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SDIP-24 DIMENSION (FIG. NO. DIM-SDIP24-0103-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.FSIP-12H DIMENSION (FIG. NO. DIM-FSIP12-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOP-8 DIMENSION (FIG. NO. DIM-SOP8-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOP-14 DIMENSION (FIG. NO. DIM-SOP14-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOP-16 DIMENSION (FIG. NO. DIM-SOP16-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOP-20 DIMENSION (FIG. NO. DIM-SOP20-0103-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOP-24 DIMENSION (FIG. NO. DIM-SOP24-0103-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOP-28 DIMENSION (FIG. NO. DIM-SOP28-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-92 DIMENSION (FIG. NO. DIM-TO92-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-92L DIMENSION (FIG. NO. DIM-TO92L-0002-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-92M DIMENSION (FIG. NO. DIM-TO92M-0002-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-92SP DIMENSION (FIG. NO. DIM-TO92SP-0011-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-92NL DIMENSION (FIG. NO. DIM-TO92NL-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-126 DIMENSION (FIG. NO. DIM-TO126-0002-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-220 DIMENSION (FIG. NO. DIM-TO220-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-220B DIMENSION (FIG. NO. DIM-TO220B-0002-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-220FP-4 DIMENSION (FIG. NO. DIM-TO220FP-0100-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-3 DIMENSION (FIG. NO. DIM-TO3-0002-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-251 DIMENSION (FIG. NO. DIM-TO251-0002-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-252 DIMENSION (FIG. NO. DIM-TO252-0009-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TO-263 DIMENSION (FIG. NO. DIM-TO263-0002-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOT-113 DIMENSION (FIG. NO. DIM-SOT113-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOT-223 DIMENSION (FIG. NO. DIM-SOT223-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOT-23 DIMENSION (FIG. NO. DIM-SOT23-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOT-23 VERTICAL DIMENSION (FIG. NO. DIM-SOT23V-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOT-25 DIMENSION (FIG. NO. DIM-SOT25-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.SOT-89 DIMENSION (FIG. NO. DIM-SOT89-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TSSOP-8 DIMENSION (FIG. NO. DIM-TSSOP8-0103-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING TO-92 DIMENSION (FIG. NO. DIM-TAPING-TO92-0105-C 1/2)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING TO-92 DIMENSION (FIG. NO. DIM-TAPING-TO92-0105-C 2/2)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOP-8 DIMENSION (FIG. NO. DIM-TAPING-SOP8-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOP-14 DIMENSION (FIG. NO. DIM-TAPING-SOP16-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOP-16 DIMENSION (FIG. NO. DIM-TAPING-SOP16-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOP-28 DIMENSION (FIG. NO. DIM-TAPING-SOP28-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOT-23 DIMENSION (FIG. NO. DIM-TAPING- SOT23-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOT-223 DIMENSION (FIG. NO. DIM-TAPING-SOT223-0105-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOT-25 DIMENSION (FIG. NO. DIM-TAPING-SOT25/26-0105-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOT-26 DIMENSION (FIG. NO. DIM-TAPING-SOT25/26-0105-A)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING SOT-89 DIMENSION (FIG. NO. DIM-TAPING-SOT89-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING TO-252 DIMENSION (FIG. NO. DIM-TAPING-TO252-0104-B)DIMENSIONUTC UNISONIC TECHNOLOGIES CO., LTD.TAPING TO-263 DIMENSION (FIG. NO. DIM-TAPING-TO263-0105-A)DIMENSION UTCUNISONIC TECHNOLOGIES CO., LTD.TAPING TSSOP-8 DIMENSION (FIG. NO. DIM-TAPING-TSSOP8-0105-A)。
常用元器件封装尺寸大小
TO252
TO18
SOCKET7 For intel Pentium & MMXpentium CPU
一、直插式电阻封装及尺寸
直插式电阻封装为 AXIAL-xx 形式（比如 AXIAL-0.3、AXIAL-0.4），后面的 x x 代表焊盘中心间距为 xx 英寸，这一点在网上很多文章都没说清楚，单位为英 寸。这个尺寸肯定比电阻本身要稍微大一点点，常见的固定（色环）电阻如下 图：
SBGA 192L
TSBGA 680L
CLCC
SC-705L
SDIP SIP
Single Inline Package
SO
Small Outline Package
3 / 11
SOP EIAJ
TYPE II 14L
SSOP 16L SSOP
SOJ 32L Flat Pack HSOP28 ITO220
10 / 11
电阻：RES1，RES2，RES3，RES4；封装属性为 axial 系列 无极性电容：cap;封装属性为 RAD-0.1 到 rad-0.4 电解电容：electroi;封装属性为 rb.2/.4 到 rb.5/1.0 电位器：pot1,pot2；封装属性为 vr-1 到 vr-5 二极管：封装属性为 diode-0.4(小功率）diode-0.7(大功率） 三极管：常见的封装属性为 to-18（普通三极管）to-22(大功率三极管）to-3 (大功率达林顿管） 电源稳压块有 78 和 79 系列；78 系列如 7805，7812，7820 等 79 系列有 7905，7912，7920 等 常见的封装属性有 to126h 和 to126v 整流桥：BRIDGE1,BRIDGE2: 封装属性为 D 系列（D-44，D-37，D-46） 电阻： AXIAL0.3-AXIAL0.7 其中 0.4-0.7 指电阻的长度，一般用 AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。 其中 0.1-0.3 指电容大小，一般用 RAD0.1 电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8 指电容大小。一般<100uF 用 RB.1/.2,100uF-470uF 用 RB.2/.4,>470uF 用 RB.3/.6 二极管： DIODE0.4-DIODE0.7 其中 0.4-0.7 指二极管长短，一般用 DIODE0. 4 发光二极管：RB.1/.2 集成块： DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是 DIP8 贴片电阻
SMT常见贴片元器件封装类型和尺寸资料
精品文档1、SMT表面封装元器件图示索引（完善）Chip 片式元件电感：MLD钽电容，二极模制本体元件Molded Body管CAE：Aluminum 有极性Electrolytic 铝电解电容Capacitor：Melf圆柱形玻璃二Metal 二个金属电极, 极管Electrode Face电阻（少见）小型晶体管SOT：三极管，效应JEDEC(TO) Small Outline管TransistorEIAJ(SC)TO：晶体管外形的贴Transistor 片元件电源模块Outline JEDEC(TO)OSC：晶体振荡器晶振OscillatorXtal：Crystal 晶振二引脚晶振精品文档．精品文档SOD：小型二极管（相Small 二极管比插件元件）Outline JEDECDiodeSOIC：Small小型集成芯片芯片，座子Outline IC小型封装，也称SOICSO，装封引脚从：SOP呈出两侧引Small (L海鸥翼状芯片Outline)字形Package前缀：Shrink S：ThinT：：SOJSmall 的小芯J型引脚芯片Outline 片【也成丁字形】J-Lead载片无引脚芯体：LCC：指陶瓷基板的四Leadless个侧面只有电极芯片Chip 接触而无引脚的carrier封型面贴装表装。
也称为陶瓷QFN-CQFN 或：PLCCplastic 引脚从封装的四芯片leaded 呈个侧面引出，Chip ，丁字形或J型carrier是塑料制品。
DIP：封插式直列双,开关变压器，In-line Dual 装：引脚从封装芯片Package两侧引出精品文档．精品文档列：在印刷基：BGA板的背面按陈芯片Ball 列方式制作出P 塑料：Grid Array球形凸点用以C陶瓷：代替引脚QFN：Quad 无引四方扁平芯片Flat器件脚No-leadSON：Small 小型无引脚器芯片Outline 件No-Lead物料基础知识2、SMT常用电阻、电容换算：一. ：1.电阻（R）电阻：定义：导体对电流的阻碍作用就叫导体的电阻。
最新常用电子元件封装及尺寸[2]
![最新常用电子元件封装及尺寸[2]](https://img.taocdn.com/s3/m/742ed2de10661ed9ad51f3ec.png)
常用电子元件封装及尺寸[2]常用电子元件封装电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF 用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
常用电子元件封装及尺寸
常用电子元件封装电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1 电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4 发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用电子元件封装、尺寸、规格汇总
贴片电阻规格
贴片电阻常见封装有9种，用两种尺寸代码来表示。
一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。
我们常说的0603封装就是指英制代码。
另一种是米制代码，也由4位数字表示，其单位为毫米。
下表列出贴片电阻封装英制和公制的关系及详细的尺寸：
贴片元件的封装
一、零件规格:
(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。
标准零件之尺寸规格有英制与公制两种表示方法，如下表
英制表示法1206 0805 0603 0402
公制表示法3216 2125 1608 1005
含义
L:1.2inch(3.2mm)W:0.6inch(1.6mm)
L:0.8inch(2.0mm)W:0.5inch(1.25mm)
L:0.6inch(1.6mm)W:0.3inch(0.8mm)
L:0.4inch(1.0mm)W:0.2inch(0.5mm)
注：
a、L（Length）：长度；W（Width）：宽度；inch：英寸
b、1inch=25.4mm
（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。
（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。
（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。
二、常用元件封装
1）电阻：
最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。
注：
ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H
1210具体尺寸与电解电容B类3528类型相同
0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法）
1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法）
2）电阻的命名方法
1、5%精度的命名：RS – 05 K 102 JT
2、1％精度的命名：RS – 05 K 1002 FT
R －表示电阻
S －表示功率
0402是1/16W、
0603是1/10W、
0805是1/8W、
1206是1/4W、
1210是1/3W、
1812是1/2W、
2010是3/4W、
2512是1W。
05 －表示尺寸(英寸)：
02表示0402、
03表示0603、
05表示0805、
06表示1206、
1210表示1210、
1812表示1812、
10表示1210、
12表示2512。
K －表示温度系数为100PPM。
102 －5％精度阻值表示法：
前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。
1002 是1％阻值表示法：
前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。
J －表示精度为5％、
F－表示精度为1％。
T －表示编带包装
3）电容：
可分为无极性和有极性两类:
无极性电容下述两类封装最为常见，即0805、0603；
有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：
类型封装形式耐压
A 3216 10V
B 3528 16V
C 6032 25V
D 7343 35V
贴片钽电容的封装是分为
A型（3216），
B型（3528），
C型（6032），
D型（7343），
E型（7845）。
有斜角的是表示正极
4）、钽质电容(Tantalum)
钽质电容已经越来越多应用于各种电子产品上，属于比较贵重的零件，发展至今，也有了一个标准尺寸系列，用英文字母Y、A、X、B、C、D来代表。
其对应关系如下表
型号Y A X B C D
规格
L（mm）3.2 3.8 3.5 4.7 6.0 7.3
W (mm) 1.6 1.9 2.8 2.6 3.2 4.3
T （mm）1.6 1.6 1.9 2.1 2.5 2.8
注意：电容值相同但规格型号不同的钽质电容不可代用。
如：10UF/16V”B”型与10UF/16V”C”型不可相互代用。
二极管：
根据所承受电流的的限度，封装形式大致分为两类，
小电流型（如1N4148）封装为1206，
大电流型（如IN4007）暂没有具体封装形式，只能给出具体尺寸：5.5 X 3 X 0.5
发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，
常用的封装形式有三类：0805、1206、1210
元件代号封装备注
电阻 R AXIAL0.3
电阻 R AXIAL0.4
电阻 R AXIAL0.5
电阻 R AXIAL0.6
电阻 R AXIAL0.7
电阻 R AXIAL0.8
电阻 R AXIAL0.9
电阻 R AXIAL1.0
电容 C RAD0.1 方型电容电容 C RAD0.2 方型电容电容 C RAD0.3 方型电容电容 C RAD0.4 方型电容电容 C RB.2/.4 电解电容
电容 C RB.3/.6 电解电容
电容 C RB.4/.8 电解电容
电容 C RB.5/1.0 电解电容保险丝 FUSE FUSE
二极管 D DIODE0.4 IN4148 二极管 D DIODE0.7 IN5408 三极管 Q T0-126
三极管 Q TO-3 3DD15
三极管 Q T0-66 3DD6
三极管 Q TO-220 TIP42 电位器 VR VR1
电位器 VR VR2
电位器 VR VR3
电位器 VR VR4
电位器 VR VR5
元件代号封装备注
插座 CON2 SIP2 2脚
插座 CON3 SIP3 3
插座 CON4 SIP4 4
插座 CON5 SIP5 5
插座 CON6 SIP6 6
DIP (D ual I n-line P ackage双列直插封装)
插座 CON16 SIP16 16
插座 CON20 SIP20 20
整流桥堆D D-37R 1A直角封装
整流桥堆D D-38 3A四脚封装
整流桥堆D D-44 3A直线封装
整流桥堆D D-46 10A四脚封装
集成电路U DIP8(S) 贴片式封装
集成电路U DIP16(S) 贴片式封装
集成电路U DIP8(S) 贴片式封装
集成电路U DIP20(D) 贴片式封装
集成电路U DIP4 双列直插式集成电路U DIP6 双列直插式集成电路U DIP8 双列直插式集成电路U DIP16 双列直插式集成电路U DIP20 双列直插式集成电路U ZIP-15H TDA7294 集成电路U ZIP-11H
QFP
Quad Flat Package
四边引出扁平封装
PQFP
Plastic Quad Flat Package
塑料四边引出扁平封装
SQFP
Shorten Quad Flat Package
缩小型细引脚间距QFP
BGA
Ball Grid Array Package
球栅阵列封装
PGA
Pin Grid Array Package
针栅阵列封装
CPGA
Ceramic Pin Grid Array
陶瓷针栅阵列矩阵
PLCC
Plastic Leaded Chip Carrier
塑料有引线芯片载体
CLCC
Ceramic Leaded Chip Carrier
塑料无引线芯片载体
SOP
Small Outline Package
小尺寸封装
TSOP
Thin Small Outline Package
薄小外形封装
SOT
Small Outline Transistor
小外形晶体管
SOJ
Small Outline J-lead Package
J形引线小外形封装
SOIC
Small Outline Integrated Circuit Package 小外形集成电路封装。
