差压流量的计算方法

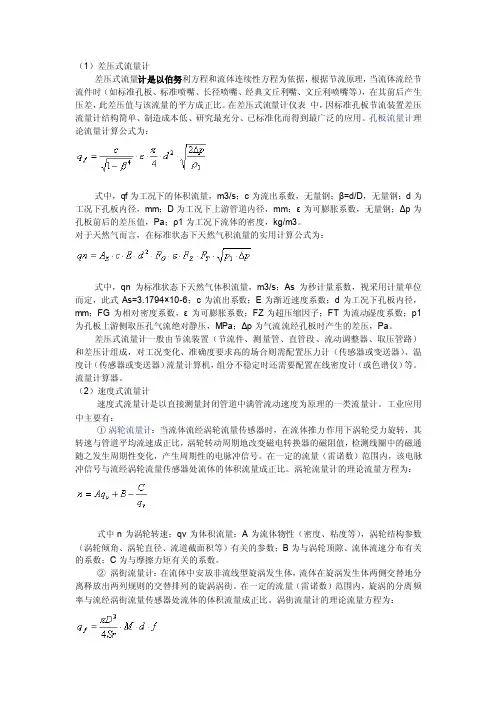

压差流量计计算公式
（1）差压式流量计差压式流量计是以伯努利方程和流体连续性方程为依据，根据节流原理，当流体流经节流件时（如标准孔板、标准喷嘴、长径喷嘴、经典文丘利嘴、文丘利喷嘴等），在其前后产生压差，此差压值与该流量的平方成正比。
在差压式流量计仪表中，因标准孔板节流装置差压流量计结构简单、制造成本低、研究最充分、已标准化而得到最广泛的应用。
孔板流量计理论流量计算公式为：式中，qf为工况下的体积流量，m3/s；c为流出系数，无量钢；β=d/D，无量钢；d为工况下孔板内径，mm；D为工况下上游管道内径，mm；ε为可膨胀系数，无量钢；Δp为孔板前后的差压值，Pa；ρ1为工况下流体的密度，kg/m3。
对于天然气而言，在标准状态下天然气积流量的实用计算公式为：式中，qn为标准状态下天然气体积流量，m3/s；As为秒计量系数，视采用计量单位而定，此式As=3.1794×10-6；c为流出系数；E为渐近速度系数；d为工况下孔板内径，mm；FG为相对密度系数，ε为可膨胀系数；FZ为超压缩因子；FT为流动湿度系数；p1为孔板上游侧取压孔气流绝对静压，MPa；Δp为气流流经孔板时产生的差压，Pa。
差压式流量计一般由节流装置（节流件、测量管、直管段、流动调整器、取压管路）和差压计组成，对工况变化、准确度要求高的场合则需配置压力计（传感器或变送器）、温度计（传感器或变送器）流量计算机，组分不稳定时还需要配置在线密度计（或色谱仪）等。
流量计算器。
（2）速度式流量计速度式流量计是以直接测量封闭管道中满管流动速度为原理的一类流量计。
工业应用中主要有：①涡轮流量计：当流体流经涡轮流量传感器时，在流体推力作用下涡轮受力旋转，其转速与管道平均流速成正比，涡轮转动周期地改变磁电转换器的磁阻值，检测线圈中的磁通随之发生周期性变化，产生周期性的电脉冲信号。

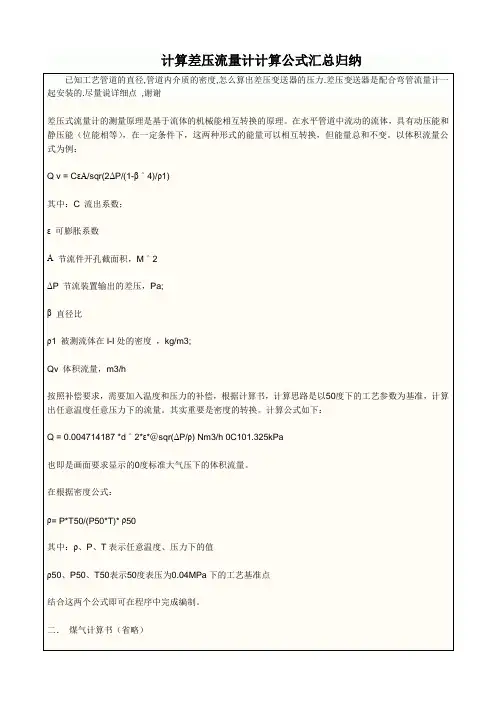

计算差压流量计计算公式汇总归纳
计算差压流量计计算公式汇总归纳已知工艺管道的直径,管道内介质的密度,怎么算出差压变送器的压力.差压变送器是配合弯管流量计一起安装的.尽量说详细点,谢谢差压式流量计的测量原理是基于流体的机械能相互转换的原理。
在水平管道中流动的流体，具有动压能和静压能（位能相等），在一定条件下，这两种形式的能量可以相互转换，但能量总和不变。
以体积流量公式为例：Q v = CεΑ/sqr(2ΔP/(1-β＾4)/ρ1)其中：C 流出系数；ε可膨胀系数Α节流件开孔截面积，M＾2ΔP 节流装置输出的差压，Pa;β直径比ρ1 被测流体在I-I处的密度，kg/m3;Qv 体积流量，m3/h按照补偿要求，需要加入温度和压力的补偿，根据计算书，计算思路是以50度下的工艺参数为基准，计算出任意温度任意压力下的流量。
其实重要是密度的转换。
计算公式如下：Q = 0.004714187 *d＾2*ε*＠sqr(ΔP/ρ) Nm3/h 0C101.325kPa也即是画面要求显示的0度标准大气压下的体积流量。
在根据密度公式：ρ= P*T50/(P50*T)* ρ50其中：ρ、P、T表示任意温度、压力下的值ρ50、P50、T50表示50度表压为0.04MPa下的工艺基准点结合这两个公式即可在程序中完成编制。
二．煤气计算书（省略）三．程序分析1.瞬时量温度量：必须转换成绝对摄氏温度；即+273.15压力量：必须转换成绝对压力进行计算。
即表压+大气压力补偿计算根据计算公式，数据保存在PLC的寄存器内。
同时在intouch画面上做监视。
2.累积量采用2秒中一个扫描上升沿触发进行累积，即将补偿流量值（Nm3/h）比上1800单位转换成每2S的流量值，进行累积求和，画面带复位清零功能。
差压流量计的通用计算公式如下图所示，由式1推导可得到式2。
式中Q代表流量，△P代表差压，ρ代表流体密度，K是仪表系数，由流量计出厂标定时得到。
流量与差压的平方根成正比。
差压式流量计是根据安装于管道中流量检测件产生的差压,已知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。

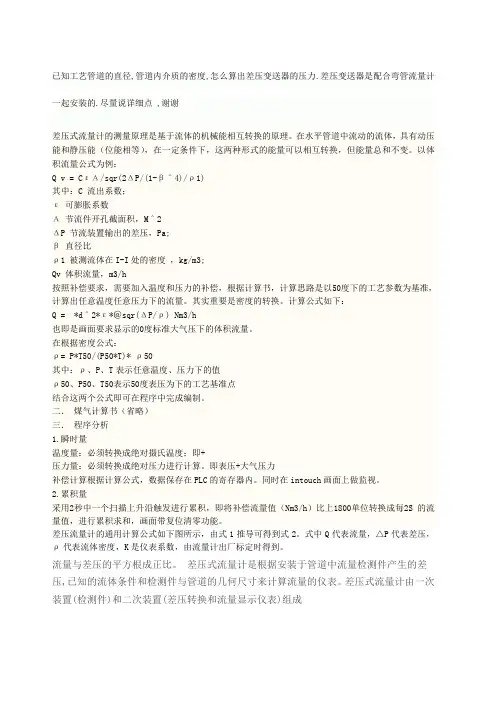

差压流量计计算公式
已知工艺管道的直径,管道内介质的密度,怎么算出差压变送器的压力.差压变送器是配合弯管流量计一起安装的.尽量说详细点 ,谢谢差压式流量计的测量原理是基于流体的机械能相互转换的原理。
在水平管道中流动的流体，具有动压能和静压能（位能相等），在一定条件下，这两种形式的能量可以相互转换，但能量总和不变。
以体积流量公式为例：Q v = CεΑ/sqr(2ΔP/(1-β＾4)/ρ1)其中：C 流出系数；ε 可膨胀系数Α 节流件开孔截面积，M＾2ΔP 节流装置输出的差压，Pa;β 直径比ρ1 被测流体在I-I处的密度，kg/m3;Qv 体积流量，m3/h按照补偿要求，需要加入温度和压力的补偿，根据计算书，计算思路是以50度下的工艺参数为基准，计算出任意温度任意压力下的流量。
其实重要是密度的转换。
计算公式如下：Q = *d＾2*ε*＠sqr(ΔP/ρ) Nm3/h也即是画面要求显示的0度标准大气压下的体积流量。
在根据密度公式：ρ= P*T50/(P50*T)* ρ50其中：ρ、P、T表示任意温度、压力下的值ρ50、P50、T50表示50度表压为下的工艺基准点结合这两个公式即可在程序中完成编制。
二．煤气计算书（省略）三．程序分析1.瞬时量温度量：必须转换成绝对摄氏温度；即+压力量：必须转换成绝对压力进行计算。
即表压+大气压力补偿计算根据计算公式，数据保存在PLC的寄存器内。
同时在intouch画面上做监视。
2.累积量采用2秒中一个扫描上升沿触发进行累积，即将补偿流量值（Nm3/h）比上1800单位转换成每2S的流量值，进行累积求和，画面带复位清零功能。
差压流量计的通用计算公式如下图所示，由式1推导可得到式2。
式中Q代表流量，△P代表差压，ρ代表流体密度，K是仪表系数，由流量计出厂标定时得到。
流量与差压的平方根成正比。
差压式流量计是根据安装于管道中流量检测件产生的差压,已知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。

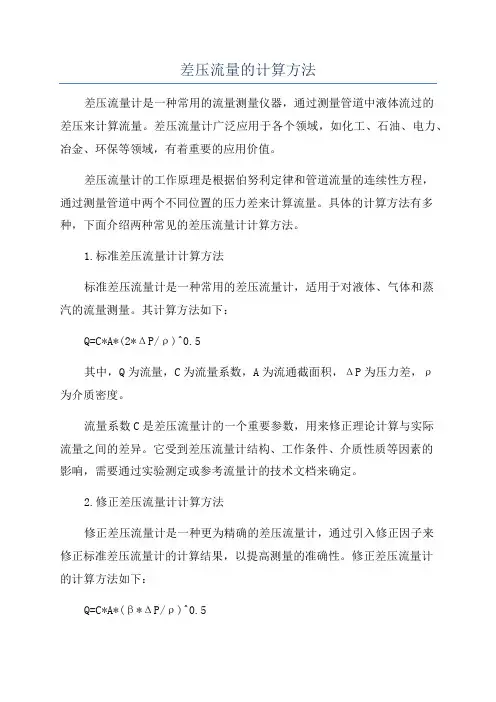

差压流量的计算方法
差压流量的计算方法差压流量计是一种常用的流量测量仪器，通过测量管道中液体流过的差压来计算流量。
差压流量计广泛应用于各个领域，如化工、石油、电力、冶金、环保等领域，有着重要的应用价值。
差压流量计的工作原理是根据伯努利定律和管道流量的连续性方程，通过测量管道中两个不同位置的压力差来计算流量。
具体的计算方法有多种，下面介绍两种常见的差压流量计计算方法。
1.标准差压流量计计算方法标准差压流量计是一种常用的差压流量计，适用于对液体、气体和蒸汽的流量测量。
其计算方法如下：Q=C*A*(2*ΔP/ρ)^0.5其中，Q为流量，C为流量系数，A为流通截面积，ΔP为压力差，ρ为介质密度。
流量系数C是差压流量计的一个重要参数，用来修正理论计算与实际流量之间的差异。
它受到差压流量计结构、工作条件、介质性质等因素的影响，需要通过实验测定或参考流量计的技术文档来确定。
2.修正差压流量计计算方法修正差压流量计是一种更为精确的差压流量计，通过引入修正因子来修正标准差压流量计的计算结果，以提高测量的准确性。
修正差压流量计的计算方法如下：Q=C*A*(β*ΔP/ρ)^0.5其中，β为修正因子，代表了实际流量与理论流量之间的比值，其大小与流量范围、管道直径、流体性质等因素有关。
修正因子β通常通过实验测定或查阅流量计的技术文档来获得。
在实际应用中，为了获得更准确的流量计算结果，可以根据具体的要求和条件选择合适的差压流量计、流量系数和修正因子。
差压流量计的使用要注意以下几点：1.差压流量计的精度受到很多因素的影响，如管道阻力损失、压力损失、测量仪器的精度等。
需要根据实际需求来选择合适的流量计和参数。
2.在使用差压流量计时，应确保管道的运行状态稳定，排除管道壁面或流体中的气泡、沉淀物等干扰因素。
3.差压流量计的计算需要准确的压力差和介质密度值，因此在使用前需要注意对压力传感器和密度传感器的标定和校验。
总之，差压流量计是一种常用的流量测量仪器，通过测量管道中的压力差来计算流量。
差压流量计计算流量公式
差压流量计计算流量公式差压流量计在工业领域中可是个“大明星”，它测量流量的本事可不小。
要说这差压流量计计算流量的公式，那咱们得好好唠唠。
先来说说差压流量计的工作原理哈。
想象一下，在一个管道里，流体在流动，就像一群小朋友在赛跑。
当流体经过一个节流装置的时候，就好比小朋友们遇到了一个狭窄的通道，速度会发生变化，压力也跟着变啦。
而这个压力差，就是差压流量计测量流量的关键线索。
那差压流量计计算流量的公式到底是啥呢？一般来说，常用的公式是：Q = k × √ΔP 。
这里的 Q 代表体积流量，ΔP 就是我们前面说的压力差，而 k 呢，是个系数，它跟节流装置的形状、尺寸，还有流体的物理性质等等都有关系。
给您讲个我之前遇到的事儿吧。
有一次，我去一家工厂参观，正好看到他们在调试一台新安装的差压流量计。
技术人员那叫一个认真，拿着各种工具在那测量、记录数据。
我凑过去看，就听到他们在讨论这个流量公式的应用。
原来啊，这台流量计测量出来的数据和预期的不太一样，大家都在找原因。
有人说可能是节流装置安装的位置不太对，影响了压力差的测量；有人说也许是流体的性质发生了变化，导致系数 k 不准确了。
最后经过一番排查，发现是因为管道里有一些杂质堆积，影响了流体的流动，从而导致压力差出现了偏差。
经过清理和重新校准，这台差压流量计终于正常工作啦，准确地测量出了流量。
再回到这个公式上来，要想准确地运用这个公式，那可得把相关的参数都搞清楚。
比如说，节流装置的类型，是孔板、喷嘴还是文丘里管？每种节流装置都有自己的特点和适用范围。
还有流体的密度、粘度这些参数，也不能马虎。
如果测量的是气体，还得考虑温度和压力对气体体积的影响。
在实际应用中，还得注意测量误差的问题。
有时候，一点点小的误差积累起来，可能就会对整个生产过程产生不小的影响。
比如说，在化工生产中，如果流量测量不准确，可能会导致配料比例失调，影响产品质量；在能源管理中，如果流量数据有误，可能会让企业在能源消耗上做出错误的决策，浪费资源。
差压变送器流量计算公式
差压式流量计的测量原理是基于流体的机械能相互转换的原理。
在水平管道中流动的流体，具有动压能和静压能（位能相等），在一定条件下，这两种形式的能量可以相互转换，但能量总和不变。
以体积流量公式为例：Q v = CεΑ/sqr(2ΔP/(1-β＾4)/ρ1)其中：C 流出系数；ε可膨胀系数Α节流件开孔截面积，M＾2ΔP 节流装置输出的差压，Pa;β直径比ρ1 被测流体在I-I处的密度，kg/m3;Qv 体积流量，m3/h按照补偿要求，需要加入温度和压力的补偿，根据计算书，计算思路是以50度下的工艺参数为基准，计算出任意温度任意压力下的流量。
其实重要是密度的转换。
计算公式如下：Q = 0.004714187 *d＾2*ε*＠sqr(ΔP/ρ) Nm3/h 0C101.325kPa 也即是画面要求显示的0度标准大气压下的体积流量。
在根据密度公式：ρ= P*T50/(P50*T)* ρ50其中：ρ、P、T表示任意温度、压力下的值ρ50、P50、T50表示50度表压为0.04MPa下的工艺基准点结合这两个公式即可在程序中完成编制。
二．煤气计算书（省略）三．程序分析1.瞬时量温度量：必须转换成绝对摄氏温度；即+273.15压力量：必须转换成绝对压力进行计算。
即表压+大气压力补偿计算根据计算公式，数据保存在PLC的寄存器内。
同时在intouch画面上做监视。
2.累积量采用2秒中一个扫描上升沿触发进行累积，即将补偿流量值（Nm3/h）比上1800单位转换成每2S的流量值，进行累积求和，画面带复位清零功能。
Welcome To Download !!!欢迎您的下载，资料仅供参考！。
差压式流量计计算公式和密度补偿公式
差压式流量计计算公式和密度补偿公式
一、差压式流量计计算公式：
差压计量原理公式如下：
Q=CdxAx√(2ΔP/ρ)
其中
Q为流体的体积流率
Cd为流体的流出系数
A为差压传感器的测量面积
ΔP为流体两点间的压差
ρ为流体的密度。
这个公式基于伯努利定理，其中流量正比于√(2ΔP/ρ)，而差压传感器的测量仅取决于压差的大小和密度，因此可以通过测量压差和密度来计算流体的体积流量。
二、密度补偿公式：
流量计的准确性很大程度上取决于流体的密度变化情况。
在一些工业过程中，流体的密度可能会因温度、压力等因素而发生变化。
为了提高流量计的测量准确性，需要进行密度补偿。
密度补偿公式如下：
Qc=Qx(ρ0/ρt)
其中
Qc为密度补偿后的流体的体积流率
Q为未经密度补偿的流体的体积流率
ρ0为参考密度
ρt为实际密度。
这个公式是通过将流量的密度变化转换为流体流率的密度补偿，进而提高流量计的准确性。
密度补偿一般需要根据特定的流体性质和工艺条件来确定参考密度。
通过测量实际密度并与参考密度进行比较，可以得到密度补偿后的流体流率。
总结：
差压式流量计是一种常用的流量测量仪表，其计算公式和密度补偿公式能够帮助我们准确计算流体的体积流量，并提高测量的准确性。
在应用过程中，我们需要根据具体的工艺条件和流体性质选择合适的参考密度，并确保流量计的正常运行和校准。
差压流量计原理
差压流量计原理差压流量计是一种常用的流量计，它通过测量流体在管道中产生的压差来计算流量。
其原理基于伯努利定律和连续方程。
伯努利定律指出，在不受外力作用的情况下，流体在管道中沿着流动方向速度越快，压力越低。
这是因为速度增加时，动能增加，而静压则减少。
因此，在管道中存在速度梯度时，会形成压差。
连续方程则表明，在稳态条件下，通过一个截面的质量流率等于通过另一个截面的质量流率。
即：ρ1A1v1 = ρ2A2v2其中，ρ为密度，A为截面积，v为速度。
根据这个公式可以推导出以下式子：Q = Av其中，Q为单位时间内通过截面的质量或体积流率。
差压流量计利用这个原理来测量管道中的质量或体积流率。
它通常由两个测压孔和一个测量元件组成。
测压孔位于管道两侧，在垂直于管道轴线的平面上对称布置。
当液体通过管道时，由于伯努利定律的作用，两侧的压力会不同。
测压孔测量到的压力差就是差压信号。
测量元件通常是一个孔板、喷嘴或流量管。
它们在管道内部引起流动阻力，使得液体速度变化。
根据连续方程，速度变化会导致密度和截面积的变化。
因此，在测压孔两侧的密度和截面积也会发生变化。
根据上述公式，可以推导出以下式子：Q = KΔP/√ρ其中，K为常数，ΔP为测得的差压信号，ρ为液体密度。
这个式子表明，质量或体积流率与差压信号成正比，与密度成反比。
因此，在使用差压流量计时需要知道液体密度，并进行修正。
同时，在实际使用中还要考虑流动状态、粘性、雷诺数等因素对测量精度的影响。
总之，差压流量计通过测量管道中产生的压差来计算流量。
其原理基于伯努利定律和连续方程，并且需要考虑多种因素对测量精度的影响。
差压式流量计常用计算公式及计算实例
差压式流量计常用计算公式及计算实例Q = C * A * sqrt(2 * ΔP / ρ)
其中
Q是流量，单位为体积/时间；
C是流量系数，用于修正实际流量与理论值之间的差距；
A是管道的横截面积；
ΔP是流体流过管道时引起的压力差；
ρ是流体的密度。
下面我们以一个计算实例来说明差压式流量计的使用方法：
假设我们有一个差压式流量计用于测量水的流量，管道的内径为50毫米，压力差为0.5巴，水的密度为1000千克/立方米。
我们需要计算流量。
首先，我们需要计算管道的横截面积。
横截面积可以根据管道的内径计算得到：
接下来，我们可以使用计算公式计算流量：
Q = C * A * sqrt(2 * ΔP / ρ)
假设流量系数为0.98，代入数据进行计算：
需要注意的是，上述计算结果是基于所提供的数据和假设情况下得出的，实际应用中可能还需要进行修正和校准。
此外，差压式流量计还有其
他类型，如歧管式流量计和喇叭口式流量计等，在不同的应用场景下可能需要采用不同的计算公式。
总结来说，差压式流量计是一种常用的流量计量装置，通过测量流体流过管道时引起的压力差来计算流量。
使用时需要根据实际情况选择适用的计算公式，并进行参数的修正和校准。
差压流量计计算公式
差压流量计计算公式差压流量计是工业生产和科学研究中常用的一种流量测量仪器，它通过测量流体流经管道时产生的压力差来计算流量。
要准确使用差压流量计，就必须掌握其计算公式。
咱们先来说说差压流量计的工作原理哈。
想象一下，流体在管道里快速流动，就像一群着急赶路的人。
当它们经过一个狭窄的地方时，速度会变快，压力就会降低。
差压流量计就是利用这个压力差来测量流量的。
差压流量计的计算公式主要基于伯努利方程和连续性方程。
简单来说，就是通过测量差压值，再结合管道的尺寸、流体的密度等参数，来计算出流量。
公式是这样的：Q = √（ΔP × π / 4 × ρ × ε）× C 。
这里的 Q 表示体积流量，ΔP 就是咱们说的差压值，ρ 是流体的密度，ε 是可膨胀系数，C 是流出系数。
给您讲个我之前遇到的事儿吧。
有一次在工厂里，一台关键设备的流量出现了异常，大家都急得不行。
我去查看的时候，发现就是差压流量计出了问题。
按照以往的经验，我先检查了差压传感器，发现读数不太对。
然后我就开始琢磨计算公式里的各个参数。
经过一番排查，发现是流体的密度因为温度变化发生了改变，导致计算出来的流量有误。
在实际应用中，可膨胀系数ε 和流出系数 C 的确定可不容易。
这两个系数会受到管道的粗糙度、流体的雷诺数等多种因素的影响。
比如说，如果管道内壁生锈了，变得粗糙不平，那么流出系数 C 就会发生变化。
还有啊，测量差压值的时候也得特别小心。
差压传感器的精度和安装位置都很重要。
要是安装位置不对，测出来的差压值就不准确，那算出来的流量也就不靠谱啦。
而且，不同类型的差压流量计，计算公式可能会有所不同。
像孔板流量计、文丘里流量计，它们虽然都基于差压原理，但具体的计算细节还是有差别的。
总之，要想用好差压流量计的计算公式，不仅要对公式本身了如指掌，还得了解各种影响因素，结合实际情况进行准确的测量和计算。
这样才能让差压流量计发挥出它应有的作用，为咱们的生产和研究提供可靠的数据支持。
压差流量计计算公式
压差流量计计算公式
公式1：差压式流量计的差压与流量关系的换算
差压式流量计的差压与流量的平方成正比，或者说流量与差压的平方根成正比，用以下公式表示：
流量仪表的刻度单位为流量百分数，差压的下限量程为0时，得
以上公式中△P为任意差压;Q为任意流量;△Pmax为差压上限;Qmax为流量上限;n为任意的流量百分数。
【案例】
某差压变送器的量程为0-40kPa，对应的流量为0-1603/h，输出信号为4-20mA，差压变送器输出电流为8mA时，流量应该是多少?差压又是多少?
解：①根据流量计算公式计算差压式流量计的流量输出为8mA 时，流量是80m3/h。
②已知差压变送器输出8mA时，流量是80m3/h，流量是满量程的50%，根据流量计算公式计算差压变送器差压值输出电流为8mA 时，差压是10kPa。
公式2：标准状态和工作状态下的体积流量换算
标准状态和工作状态的体积流量换算公式如下：
公式中qv为工作状态下的体积流量，单位m3/h;qn为标准状态下的体积流量，单位m3/h;P为工作状态下的绝对压力，单位Pa;Pn 为标准状态下的绝对压力，单位Pa;T为工作状态下的热力学温度，单位K;Tn为标准状态下的热力学温度，单位K;Z为工作状态下的气体压缩系数;Zn为标准状态下的气体压缩系数;
【案例】
某空气流量计设计量程为0-2000m3/h(20℃，101.325kPa状态下)，工作状态下的压力为0.5MPa，温度为60℃，求工作状态下的体积流量。
解：把数据代入公式计算工作状态下的体积流量本台流量计工作状态下的体积流量范围为0-460m3/h。
差压与流量关系的换算
一、差压与流量关系的换算差压式流量计和线性输出流量计是现场使用最常见的流量计，或者说，差压与流量成正比。
其可用下式表示：从上式可知，式中的四个参数只要知道任何三个数，就可以把第四个数求出来。
在现场应用中，每台流量计的差压上限△Pmax 和流量上限 Qmax 都是已知的，所以要确定某一个流量值就可以计算出相应的差压值，反之亦然。
现将上式转换为如下的式子，以方便在现场计算。
式中△Pmax 为仪表的差压上限；△P 为任意差压；Q 为任意体积流量；G 为任意质量流量；Qmax 是当差压为△Pmax 时，仪表的体积流量；Gmax 是当差压为△Pmax 时，仪表的质量流量。
当仪表的刻度单位为流量百分数时，任意差压的计算公式如下：式中 n 为任意的流量百分数。
下面举几个例子来说明流量和差压的计算方法。
①某流量计的流量量程为 0-40000kg/h，差压上限为 60kPa，当仪表显示为 30000 kg/h时，相应的差压是多少？解：由公式当仪表显示为 30000 kg/h 时，相应的差压是 33.75kPa。
②已知某流量计的流量上限是 104m3/h，但不知道差压上限是多少，当差压变送器表头指示差压量程的 64%时，任意差压为 64%，将差压上限设为 100%，则当差压变送器表头指示差压量程的 64%时，对应的流量是 112m3/h。
③某流量计差压上限为 40kPa，当仪表显示 70%的流量时，求对应的差压是多少？当仪表显示 70%的流量时，对应的差压是 19.6kPa。
二、已知仪表输出电流怎样计算其对应的流量值以下举两个计算例子。
（1）差压式流量计的计算方法有差压式流量计，其差压变送器输出为 4-20mA，对应的量程为0-160m3/h，当输出电流为 8mA 时，流量是多少？差压式流量计的流量与差压的关系是：式中 Q 为流量；K 为常数；△P 为差压。
差压已由变送器转换为电流 I，所以以本台流量计的流量与电流的关系如下：该流量计，当输出电流为 8mA 时，流量是 80m3/h。
已知差压计算流量
已知差压计算流量
摘要：
1.差压流量计算的原理
2.差压流量计算的公式
3.差压流量计算的实际应用
4.差压流量计算的优缺点
正文：
【差压流量计算的原理】
差压流量计算是一种常见的流量计算方法，它是基于流体在管道中的流动会产生压力差的原理。
当流体流过管道中的某个节点时，由于流体的连续性，流体在节点前后会产生压力差，这就是差压。
通过测量差压，我们可以计算出流体的流量。
【差压流量计算的公式】
差压流量计算的公式是基于伯努利定理，即能量守恒定理。
在流体流动过程中，流体的动能、势能和内能之和是恒定的。
因此，我们可以通过测量流体在管道中的压力差，然后利用伯努利定理计算出流体的流量。
具体的公式为：Q = C * √(P1 * P2 / (P1 + P2))，其中Q 是流量，C 是流量系数，P1 和P2 是管道中的两个压力点。
【差压流量计算的实际应用】
差压流量计算在工业生产中被广泛应用，特别是在石油、化工、电力等行业。
例如，在石油行业中，差压流量计算可以用于测量原油的产量；在化工行
业中，差压流量计算可以用于测量化学品的流量；在电力行业中，差压流量计算可以用于测量蒸汽的流量。
【差压流量计算的优缺点】
差压流量计算的优点是测量精度高，不受流体的物理性质的影响，因此在各种流体中都可以使用。
此外，差压流量计算的设备简单，安装和维护方便，因此在工业生产中得到了广泛的应用。
但是，差压流量计算也存在一些缺点。
首先，差压流量计算需要两个压力点，因此在管道布局上需要特别考虑。
已知差压计算流量
已知差压计算流量
摘要：
1.差压流量计算的基本原理
2.差压流量计算的公式推导
3.差压流量计算的具体步骤
4.差压流量计算的实例分析
正文：
差压流量计算的基本原理是通过测量管道中的压差，来推算出流体的流量。
这种方法被广泛应用于各种工业领域中，因为它既准确又易于实现。
差压流量计算的公式推导主要包括以下几个步骤：首先，根据伯努利定理，可以得出流体的动能、势能和压力之间的关系。
然后，通过设定一些假设，例如流体为理想流体，管道为直管等，可以进一步推导出差压流量计算的公式。
差压流量计算的具体步骤包括：第一，测量出管道中的压差；第二，确定流体的性质，如密度、粘度等；第三，根据公式计算流量。
为了更好地理解差压流量计算，我们可以通过一个实例来进行分析。
例如，假设我们有一个管道，其中A点的压力为100Pa，B点的压力为50Pa，流体的密度为1000kg/m，重力加速度为9.8m/s。
那么，根据差压流量计算的公式，我们可以得出流量为0.0533m/s。
差压变送器流量计算公式
差压式流量计的测量原理是基于流体的机械能相互转换的原理。
在水平管道中流动的流体，具有动压能和静压能（位能相等），在一定条件下，这两种形式的能量可以相互转换，但能量总和不变。
以体积流量公式为例：Q v = CεΑ/sqr(2ΔP/(1-β＾4)/ρ1)其中：C 流出系数；ε 可膨胀系数Α 节流件开孔截面积，M＾2ΔP 节流装置输出的差压，Pa;β 直径比ρ1 被测流体在I-I处的密度，kg/m3;Qv 体积流量，m3/h按照补偿要求，需要加入温度和压力的补偿，根据计算书，计算思路是以50度下的工艺参数为基准，计算出任意温度任意压力下的流量。
其实重要是密度的转换。
计算公式如下：Q = 0.004714187 *d＾2*ε*＠sqr(ΔP/ρ) Nm3/h 0C101.325kPa也即是画面要求显示的0度标准大气压下的体积流量。
在根据密度公式：ρ= P*T50/(P50*T)* ρ50其中：ρ、P、T表示任意温度、压力下的值ρ50、P50、T50表示50度表压为0.04MPa下的工艺基准点结合这两个公式即可在程序中完成编制。
二．煤气计算书（省略）三．程序分析1.瞬时量1 / 2温度量：必须转换成绝对摄氏温度；即+273.15压力量：必须转换成绝对压力进行计算。
即表压+大气压力补偿计算根据计算公式，数据保存在PLC的寄存器内。
同时在intouch画面上做监视。
2.累积量采用2秒中一个扫描上升沿触发进行累积，即将补偿流量值（Nm3/h）比上1800单位转换成每2S的流量值，进行累积求和，画面带复位清零功能。
-----精心整理，希望对您有所帮助!。
差压变送器流量计算公式
差压式流量计的测量原理是基于流体的机械能相互转换的原理。
在水平管道中流动的流体，具有动压能和静压能（位能相等），在一定条件下，这两种形式的能量可以相互转换，但能量总和不变。
以体积流量公式为例：Q v = C εΑ/sqr(2 ΔP/(1- β＾4)/ ρ1)其中： C 流出系数；ε可膨胀系数Α节流件开孔截面积，M＾2ΔP节流装置输出的差压，Pa;β直径比ρ1被测流体在I-I 处的密度，kg/m3;Qv 体积流量，m3/h按照补偿要求，需要加入温度和压力的补偿，根据计算书，计算思路是以50 度下的工艺参数为基准，计算出任意温度任意压力下的流量。
其实重要是密度的转换。
计算公式如下：Q = 0.004714187 *d ＾2* ε*＠sqr( ΔP/ ρ) Nm3/h 0C101.325kPa 也即是画面要求显示的0 度标准大气压下的体积流量。
在根据密度公式：ρ= P*T50/(P50*T)* ρ50其中：ρ、P、T 表示任意温度、压力下的值ρ50、P50 、T50 表示50 度表压为0.04MPa 下的工艺基准点结合这两个公式即可在程序中完成编制。
二．煤气计算书（省略）三．程序分析1. 瞬时量温度量：必须转换成绝对摄氏温度；即+273.15压力量：必须转换成绝对压力进行计算。
即表压+大气压力补偿计算根据计算公式，数据保存在PLC 的寄存器内。
同时在intouch 画面上做监视。
2. 累积量采用 2 秒中一个扫描上升沿触发进行累积，即将补偿流量值（Nm3/h ）比上1800 单位转换成每2S 的流量值，进行累积求和，画面带复位清零功能。
Welcome To Download !!!欢迎您的下载，资料仅供参考！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
流量计算的一些认识
先说一下Nm3/h和m3/h的区别？
Nm3/h是一个标准的立方米每小时,它是0度或20度，一个标准大气压下的标准流量。
m3/h工作状态下的立方米每小时，它是工作温度及工作压力下的流量。
国际上的标准温度用开尔文温度而且把冰水混合物的温度（0℃）定义为273.15K。
国际上的标准压力为1个标准大气压把它定义为101.325 kPa或0.101325Mpa。
因工况的不同，这就需要用一个统一的标准来表示这些工况，我们把这种标准叫标况。
用工况的数据计算出来结果误差会很大，尤其是在气体的流量上，所以我们在计算这些物质的流量和压力时要把它们转换为标况。
例如一台露天的压缩机在冬天使用和夏天使用它的流量用m3/h计算，那么误差就会很大，但转换为Nm3/h时就一样了。
转换Nm3/h和m3/h时主要用的公式就是理想气体状态方程P1V1/T1=P2V2/T2；
其中：
P1V1/T1是在一个标准大气压下的气体的体积与标准温度(0℃或20℃)的函数关系。
P2V2/T2是在工作压力下（需转换为绝对压力）的气体体积与工作温度（需转换为绝对温度）的函数关系。
这两者是相等的，用这个就可以算出标况下的流量了。
例如：
有这样一个罗茨风机，他在温度30摄氏度时的流量为950m3/h，压力为50KPa，那么它的标况流量应该是多少？
根据公式P1V1/T1＝P2V2/T2；
V1＝P2V2T1/P1T2=(101+50)*950*273/101*(273+30) ＝39161850/30603=1279.68Nm3/h
它的标况流量为1279.68Nm3/h
再说一下差压流量变送器的开方的计算方法
因一般液体对温度的影响不大，因此我们先说液体的差压流量变送器开方的计算方法。
我们知道一般的差压流量计都是根据伯努利的能量守恒定理p+ρgz+(1/2)*ρv^2=C(常量)得出。
其中
式中p、ρ、v分别为流体的压强、密度和速度；
z 为铅垂高度；
g为重力加速度
对于气体，可忽略重力，方程简化为p+(1/2)*ρv ^2＝C(常量)
从公式中我们看出，流动中速度增大，压强就减小；速度减小，压强就增大；速度降为零，压强就达到最大(理论上应等于总压)。
即流速高处压力低，流速低处压力高
所以我们得出，在流体稳定的情况下，流速与差压开方成正比，Q=K*√（⊿P）。
其中：
Q为体积流量；
K为物质和仪表的常系数；
⊿P为差压
以上所述我们可知流量变送器的输出是和输入差压的平方根成正比，如果我们要计算对应的输出流量是线性的化，就要对变送器的输出开方，当然有的仪表在表头上就已经实行开方功能，我们可以直接拿来使用，但有些仪表没有这个功能，我们就需要组态实现。
在大多数DCS中对输入信号的处理上就有开方的功能，但对于PLC来说可能还需要手工处理。
下面说一下差压信号与电流信号的转化（指未带开方功能的差压变送器）
其实很简单我们先把差压信号根据其量程化成百分数，取其平方根，得出流量百分数，再化成输出电流。
例如：
如有一流量变送器的差压范围为0～10KPa，对应流量0～50t/h。
当差压为5KPa时，则输出电流为多少？对应的流量为多少？如流量为25t/h，对应电流为多少？其对应差压为多少？
1、将差压5KPa化成百分数5/10*100%＝50%
2、将差压百分数化成流量百分数（50%开方），得√50%＝70.71%
3、将流量百分比化成输出电流，得（20-4）X70.71%+4=15.31mA
注：仪表的量程范围为4~20mA,即（20-4）＝16，量程的起始电流为4mA而不是0mA因此要在最后加上4
4.对应流量为70.71%X50=3
5.355t/h
25t/h流量对应差压应为:
1、将流量化为百分数25/50=50%
2、将流量百分比化成输出电流，得（20-4）X50%+4=12mA
3、将流量百分数化为差压百分数50%^2＝25%
4、将差压百分数转化为差压值25%X10（差压范围）＝2.5KPa。
