钢便桥施工专项方案(型钢纵梁)

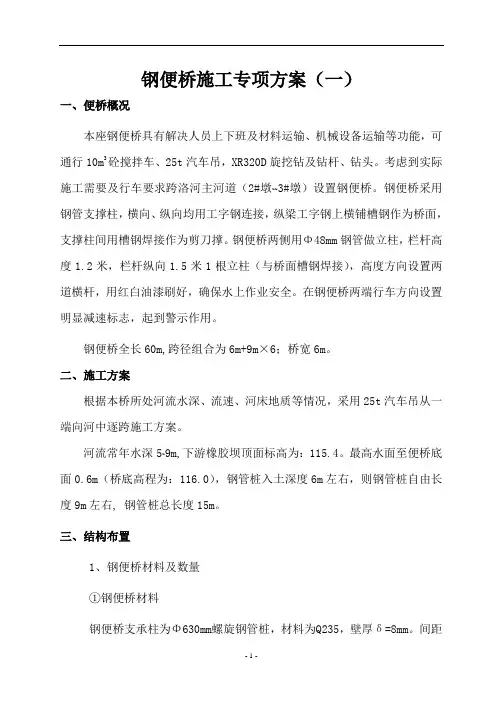

钢便桥施工专项方案（一）

一、便桥概况

本座钢便桥具有解决人员上下班及材料运输、机械设备运输等功能，可通行10m3砼搅拌车、25t汽车吊，320D旋挖钻及钻杆、钻头。考虑到实际施工需要及行车要求跨洛河主河道（2#墩3#墩）设置钢便桥。钢便桥采用钢管支撑柱，横向、纵向均用工字钢连接，纵梁工字钢上横铺槽钢作为桥面，支撑柱间用槽钢焊接作为剪刀撑。钢便桥两侧用Φ48钢管做立柱，栏杆高度1.2米，栏杆纵向1.5米1根立柱（与桥面槽钢焊接），高度方向设置两道横杆，用红白油漆刷好，确保水上作业安全。在钢便桥两端行车方向设置明显减速标志，起到警示作用。

钢便桥全长60m,跨径组合为69m×6；桥宽6m。

二、施工方案

根据本桥所处河流水深、流速、河床地质等情况，采用25t汽车吊从一端向河中逐跨施工方案。

河流常年水深5~9m,下游橡胶坝顶面标高为：115.4。最高水面至便桥底面0.6m（桥底高程为：116.0），钢管桩入土深度6m左右，则钢管桩自由长度9m左右, 钢管桩总长度15m。

三、结构布置

1、钢便桥材料及数量

①钢便桥材料

钢便桥支承柱为Φ630螺旋钢管桩，材料为Q235，壁厚δ=8。间距（中

距）：纵向66×9m,横向4m。钢管桩横向采用2I32b工字钢于桩顶间连接，并视河面至便桥面高度采用［14#槽钢按剪力撑焊接,增强稳定性。桩顶采用割开槽口的型式，2I32b工字钢直接卡入槽口内，I32b工字钢的长度为6m。便桥采用I32b工字钢为纵梁，纵向工字钢与钢管桩用［14#槽钢焊接作为剪力撑。纵梁上铺设焊接［20槽钢，横向宽度6m，间隔5。

钢便桥自下而上结构依次为：

Φ630钢管桩→2I32b工字钢横梁（8组16根）→I32b工字钢纵梁（8*7共56根）→桩间［14槽钢剪力撑加固，纵向工字钢与钢管桩斜撑加固→桥面横向［20槽钢→Φ48钢管护栏。（详见钢便桥施工方案布置图）

桥台采用M7.5浆砌片、块石桥台(石料强度不小于30号)，桥台形状为一长7m、宽3m、高2m 的三棱柱。

②钢便桥主要材料数量

钢便桥主要材料数量详见下表。

2、钢便桥布置

钢便桥的起点及终点均插入河堤6m或以上，以增强稳定性。

3、钢管桩入土深度

根据地质钻探提供的资料，河沟内为第四系卵石层，钢管桩桩底在中密层，中密层卵石承载力基本容许值为：400【】()，总入卵石深度6m左右。

四、施工机械

钢便桥的钢护筒振沉以及工字钢纵梁的拼装等采用25t汽车吊和振动锤逐跨进行施工。

钢便桥及平台施工主要机械设备表

振动锤参数表

五、施工方法

A.施工顺序

1.整体施工顺序

南筑岛便道→主河道→北筑岛便道

2.每跨便桥施工顺序

采用汽车吊从岸边→河中间逐跨施打→拼装完成。

施打钢管桩→焊接桩顶工字钢横联→安装纵向工字钢→安装纵梁上弦槽钢→焊接桩间槽钢剪刀撑及钢管桩与纵梁剪刀撑→临时护栏。

B.施工方法及技术要求

1.钢管桩采用Q235钢螺纹钢管，每节定尺12m,施打时，现场采用焊接接长，接缝处适当加焊薄钢板，增强刚度。

2. 施工钢便桥钢管桩采用45A振动锤，施打入土时，采用双夹点将管学习壁夹牢进行振沉。

3.根据测量放样提供的点位，利用水位平稳或平潮时将钢管桩插入河床，着床后调整两个方向的垂直度，慢振，再次复测定位准确、校正垂直度，然后继续振沉，如果入土深度不满足设计要求时，接长后续振，直至达到计算标高或满足惯入度——收锤标准。收锤标准以钢管桩不再明显下沉为准。

4.中点控制采用全站仪；垂直度控制采用吊锤。

5.振沉时，汽车吊松绳速度应同步，防止振空锤损坏扒杆。

6.钢管桩平面中心桩位控制（允许）偏差为5cm，倾斜度≯1%。

7.钢护筒接长时，应采取可靠措施确保对接的管节顺直，接口紧密。

8.工字钢纵梁采用在平台上组拼，整跨安装。安装时两端系绳索配合定位。

9.钢护筒振沉完毕后,应及时加焊横联工字钢及剪力撑，使之连成整体。

10. 主梁工字钢纵梁与钢管桩顶工字钢压焊连结，工字钢纵梁上均匀铺设焊接槽钢。

C.其它

1.施工用电采用自备200发电机1台供电，确保施工的连续性。

2.为保证钢便桥畅通，便桥上禁止堆放材料或设备。

六、水上作业安全事项

本河段为不通航河段，不需要临时封航。但进行水上作业时，应注意做好水上安全措施，确保水上作业安全。

1.水上施工方案确定后，应严格按照批准的方案进行水上作业；

2.所有参加水上作业人员应进行水上作业安全教育才能上岗；

3.水上作业开工前，对所有参建人员进行技术交底和安全操作交底；

4.水上作业时，应设专人统一指挥；

5.设安全员全天候在便桥上值班，监督作业人员遵守水上作业规定，纠正违章行为，指导安全作业，确保人员安全；

6.便桥临边，均应设置牢靠的防护栏；

7.所有作业人员均应穿救生衣；

8.在便桥的固定位置挂放3个救生圈及其它应急救生设备；

9.任何情况下，吊车停止作业时，汽车吊应将扒杆收回正常停车状态；

10. 如遇雷雨等恶劣天气、六级以上大风，应停止作业，人员应及时撤离；台风期间，应采取拉缆风绳等稳固措施；

11.洪水期间，应安排人员测量钢管桩处的冲刷情况，如冲刷严重，应

采取抛片石、砂包进行防护，防止钢管桩底脚悬空发生倾倒；

12.值班人员应注意观察河面上漂浮物的漂流状态，如发现大体积漂浮物对便桥有可能造成威胁的迹象时，应采取引流等措施，防止对便桥造成撞击；

13.夜间作业时，应提供满足夜间施工条件的照明灯光；

14.严禁向河里乱扔物件，危及河流安全及破坏环保；

15.钢便桥上严禁堆放任何物料，确保便桥安全；

16.定期或不定期对钢便桥进行检查，发现缺陷及时维修、更换；

17.临时用电的电器设备，应由持证电工安装，严禁乱拉乱接，经常检查电路，防止发生漏电事故；用电线路应架空架设；
