数电实验报告：实验4-计数器及应用161
数电 计数器 实验报告
数电计数器实验报告
《数电计数器实验报告》
实验目的：通过实验，掌握计数器的工作原理及其应用。
实验仪器：数电实验箱、示波器、计数器芯片、电源等。
实验原理：计数器是一种能够记录输入脉冲信号次数的电子设备，它能够实现数字信号的计数功能。
在实验中，我们将使用计数器芯片来实现二进制计数器的功能，通过观察输出信号的变化来了解计数器的工作原理。
实验步骤：
1. 将计数器芯片连接到数电实验箱上，并接入示波器以观察输出信号。
2. 将电源接通，调节示波器参数，观察计数器的输出波形。
3. 输入不同的脉冲信号，观察计数器的计数变化。
4. 通过改变输入信号的频率和幅度，观察计数器的响应情况。
实验结果：通过实验观察，我们发现计数器能够准确地记录输入脉冲信号的次数，并且能够按照二进制的方式进行计数。
当输入信号的频率增加时，计数器的计数速度也相应增加，而当输入信号停止时，计数器的计数也停止。
实验结论：计数器是一种非常重要的数字电路元件，它在数字系统中具有广泛的应用。
通过本次实验，我们深入了解了计数器的工作原理及其特性，为今后的数字电路设计和应用打下了坚实的基础。
总结：本次实验通过实际操作，让我们对计数器有了更深入的了解，同时也增强了我们对数字电路的理解和应用能力。
希望通过今后的实验和学习，我们能够更加熟练地掌握数字电路的相关知识，为今后的工程实践打下坚实的基础。
数电计数器实验报告
数电计数器实验报告数电计数器实验报告引言：数电计数器是数字电路中常见的一种组合逻辑电路，用于实现对输入信号进行计数的功能。
在本次实验中，我们将通过搭建一个四位二进制计数器的电路，来深入了解计数器的工作原理和应用。
实验目的：1. 熟悉计数器的基本原理和工作方式；2. 掌握计数器的设计与搭建方法；3. 理解计数器在数字系统中的应用。
实验器材：1. 74LS161四位二进制同步计数器芯片；2. 74LS47七段数码管芯片；3. 电路连接线、电源等。
实验步骤：1. 按照电路原理图，连接74LS161计数器芯片和74LS47七段数码管芯片；2. 将74LS161的CLK输入引脚连接到一个可调的方波发生器，用于提供时钟信号；3. 将74LS161的RST引脚连接到一个开关，用于手动复位计数器；4. 将74LS161的QA~QD引脚连接到74LS47的A~D引脚，用于输出计数结果；5. 将74LS47的LT引脚连接到一个LED灯，用于指示计数溢出。
实验原理：计数器是由触发器和逻辑门组成的组合逻辑电路。
在本次实验中，我们使用74LS161芯片作为计数器，它具有四位二进制计数功能。
74LS161芯片内部包含四个D触发器，每个触发器的输出与下一个触发器的时钟输入相连，形成级联的工作方式。
当时钟信号上升沿到来时，触发器会根据输入信号的状态进行状态转移，从而实现计数功能。
实验结果：通过调节方波发生器的频率，我们可以观察到七段数码管上显示的数字不断变化。
当计数器达到最大值时，LED灯会亮起，指示计数溢出。
通过手动复位开关，我们可以将计数器重新复位为0，重新开始计数。
实验分析：1. 在实验过程中，我们发现计数器的工作稳定性较好，能够准确地进行计数；2. 通过改变方波发生器的频率，我们可以调整计数器的计数速度，从而实现不同的计数效果；3. 计数器的应用非常广泛，比如在时钟、计时器、频率分频器等数字系统中都有广泛的应用。
实验总结：通过本次实验，我们深入了解了数电计数器的工作原理和应用。
大学数字电路实验-计数器及其应用
QC 11
QD
ENP 10
15
ENT RCO
9
~LOAD 1
~CLR 2
CLK
74LS161D
U3B
5
6
4
74LS00D
DCD_HEX
4321
X2 2.5 V
图2(c)预置反馈置数及级联
• 4、设计一个数字秒表，要 求用74LS161及少量的门电 路组成，同时能实现暂停 和继续功能。
• 提示：数字秒表的计数序列是0、1、 2、~59，是一个六十进制计数器。
六、实验报告要求
• 1、画出实验电路图，记录、整 理实验现象及实验所得的有关波 形。对实验结果进行分析。
• 2、总结使用集成计数器的体会。 • 3、总结设计任意进制计数器的
体会。
• 3、掌握用多片集成计数器 扩展计数范围的基本方法。
二、实验设备与器件
• 1、电子技术实验箱 • 2、数字示波器 • 3、数字万用表 • 4、器件：
74LS161*2 74LS00 74LS20
三、实验内容
•1、测试74LS161的逻 辑功能
• 2、74LS161的主要功能 实验
VCC 5V
U5
DCD_HEX
VCC 5V
U1
3 A
4 B
5 C
6 D
7
14
QA 13
QB 12
QC 11
QD
ENP 10
15
ENT RCO
9
~LOAD 1
~CLR 2
V1 100Hz 5V
CLK
74LS161D
U3A
4321
X1 2.5 V
VCC 5V
数电实验报告：计数器及其应用-计数器应用实验报告
数字电子技术实验报告实验四：计数器及其应用一、实验目的：1、熟悉常用中规模计数器的逻辑功能。
2、掌握二进制计数器和十进制计数器的工作原理和使用方法。
二、实验设备：1、数字电路实验箱；2、74LS90。
三、实验原理：1、计数是一种最简单基本运算，计数器在数字系统中主要是对脉冲的个数进行计数，以实现测量、计数和控制的功能，同时具有分频功能。
计数器按计数进制分有：二进制计数器，十进制计数器和任意进制计数器；按计数单元中触发器所接收计数脉冲和翻转顺序分有：异步计数器，同步计数器；按计数功能分有：加法计数器，减法计数器，可逆（双向）计数器等。
2、74LS90是一块二-五-十进制异步计数器，外形为双列直插，NC表示空脚，不接线，它由四个主从JK触发器和一些附加门电路组成，其中一个触发器构成一位二进制计数器；另三个触发器构成异步五进制计数器。
在74LS90计数器电路中，设有专用置“0”端R0（1），R0（2）和置“9”端S9（1）S9（2）。
其中前两个为异步清0端，后两个为异步置9端。
CP1, CP2为两个时钟输入端；Q0~Q3为计数输出端。
当R1=R2=S1=S2=0时，时钟从CP1引入，Q0输出为二进制；从CP2引入，Q3输出为五进制。
时钟从CP1引入，二Q0接CP1,则Q3Q2Q1Q0输出为十进制（8421码）；时钟从CP2引入，而Q3接CP1，则Q0Q3Q2Q1输出为十进制（5421码）。
四、实验原理图及实验结果：1、实现0～9十进制计数。
1）实验原理图如下：（函数信号发生器：5V 3Hz 偏移2.5V方波）2）实验结果：解码器上依次显示0~9十个数字。
2、实现六进制计数。
1）实验原理图如下：（函数信号发生器：5V 3Hz 偏移2.5V方波）2）实验结果：解码器上依次显示0~5六个数字。
3、实现0、2、4、6、8、1、3、5、7、9计数。
1）实验原理图如下：（函数信号发生器：5V 3Hz 偏移2.5V方波）2）实验结果：解码器上依次显示0、2、4、6、8、1、3、5、7、9十个数字。
数电计数器实验报告
数电计数器实验报告引言数电计数器是数字电路中非常重要的一种组合逻辑电路，它能够按照一定的规律输出特定的数字序列。
本次实验旨在通过设计和搭建一个4位二进制计数器，深入理解计数器的原理和工作原理，并验证其在电路实现中的运行情况。
实验过程1. 实验材料准备在开始实验之前，我们需要准备以下物品：- 1个集成电路芯片（例如74LS161）- 1个面包板- 适当数量的导线- 指示灯若干- 功能发生器或时钟装置2. 电路连接根据集成电路芯片的管脚接线图，我们将芯片插入面包板，并根据需要连接各个管脚。
首先，根据实验要求，将芯片的使能引脚接地，以激活芯片。
然后，将芯片的时钟引脚连接到功能发生器或时钟装置的输出端，从而提供计数器的时钟信号。
使用导线将输出引脚连接到相应的指示灯上，以观察计数器的计数值。
3. 计数器设置根据实验要求，我们调整计数器的初始值。
我们可以通过将相应的输入引脚连接到高电平或低电平来设置计数器的初始值。
通常，通过组合逻辑电路将特定的初始值输入到计数器的清零引脚或配置引脚。
4. 实验结果观察启动功能发生器或时钟装置，观察计数器的输出情况。
通过逐渐递增钟脉冲的频率或递减初始值，我们可以观察到计数器依次输出的二进制数字序列。
使用指示灯，我们可以直观地看到计数器的计数情况。
实验结果分析通过观察实验结果，我们可以得出以下结论：- 计数器可以在电路中成功实现不同形式的计数功能，例如二进制计数、十进制计数等。
- 计数器能够按照时钟信号的频率进行计数，具有一定的计数速度。
- 计数器的输出可以通过组合逻辑电路进行控制，实现更加复杂的计数模式，比如递减计数。
实验总结通过本次实验，我们深入了解了数电计数器的工作原理和电路实现过程。
我们通过搭建一个4位二进制计数器，验证了计数器的正常工作，并观察到了不同的计数方式。
实验过程中，我们不仅学习了数电计数器的基本概念和原理，还增强了电路连接与实验操作的能力。
在今后的学习中，我们可以进一步研究和设计更复杂的计数器电路，探索计数器在数字系统中的更广泛应用。
数电实验报告：实验4-计数器及应用161

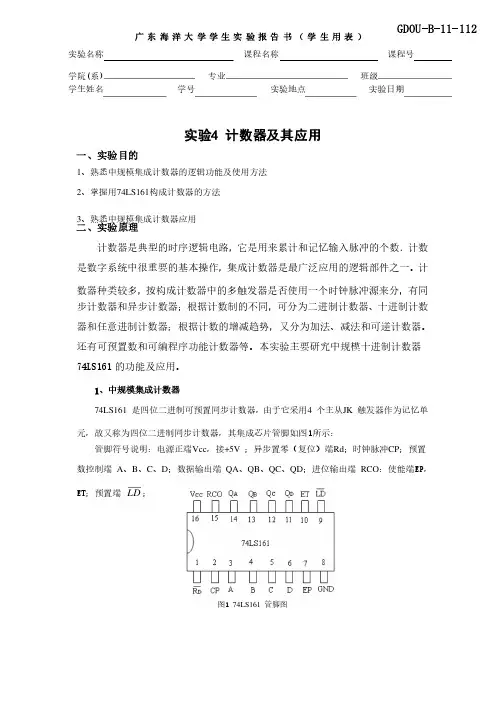

广东海洋大学学生实验报告书（学生用表）实验名称实验名称课程名称课程名称课程号课程号学院学院((系) 专业专业班级班级学生姓名学生姓名学号学号实验地点实验地点实验日期实验日期实验4 计数器及其应用一、实验目的1、熟悉中规模集成计数器的逻辑功能及使用方法、熟悉中规模集成计数器的逻辑功能及使用方法2、掌握用74LS161构成计数器的方法构成计数器的方法3、熟悉中规模集成计数器应用、熟悉中规模集成计数器应用二、实验原理计数器是典型的时序逻辑电路，它是用来累计和记忆输入脉冲的个数．计数是数字系统中很重要的基本操作，集成计数器是最广泛应用的逻辑部件之一。
计数器种类较多，按构成计数器中的多触发器是否使用一个时钟脉冲源来分，有同步计数器和异步计数器；步计数器和异步计数器；根据计数制的不同，根据计数制的不同，根据计数制的不同，可分为二进制计数器、可分为二进制计数器、可分为二进制计数器、十进制计数十进制计数器和任意进制计数器；根据计数的增减趋势，又分为加法、减法和可逆计数器。
还有可预置数和可编程序功能计数器等。
本实验主要研究中规模十进制计数器74LS161的功能及应用。
的功能及应用。
1、中规模集成计数器74LS161 是四位二进制可预置同步计数器，由于它采用4 个主从JK 触发器作为记忆单元，故又称为四位二进制同步计数器，其集成芯片管脚如图元，故又称为四位二进制同步计数器，其集成芯片管脚如图11所示：所示：管脚符号说明：电源正端Vcc ，接+5V ；异步置零（复位）端Rd ；时钟脉冲CP ；预置数控制端数控制端 A 、B 、C 、D ；数据输出端；数据输出端 QA 、QB 、QC 、QD ；进位输出端；进位输出端 RCO ：使能端：使能端EP EP EP，，ET ET；预置端；预置端；预置端LD ；图1 74LS161 管脚图管脚图GDOU-B-11-112该计数器由于内部采用了快速进位电路，所以具有较高的计数速度。
计数器及应用实验报告
计数器及应用实验报告计数器及应用实验报告引言：计数器是一种常见的电子设备，用于记录和显示特定事件或过程中发生的次数。
在实际应用中，计数器广泛用于各种领域，如工业自动化、交通管理、计时系统等。
本文将介绍计数器的原理、分类以及在实验中的应用。
一、计数器的原理计数器是由一系列的触发器组成的，触发器是一种能够存储和改变状态的电子元件。
计数器的工作原理是通过触发器的状态改变来记录和显示计数值。
当触发器的状态从低电平变为高电平时，计数器的计数值加一；当触发器的状态从高电平变为低电平时，计数器的计数值减一。
计数器可以根据需要进行正向计数、逆向计数或者同时进行正逆向计数。
二、计数器的分类根据计数器的触发方式，计数器可以分为同步计数器和异步计数器。
同步计数器是指所有触发器在同一个时钟脉冲的控制下进行状态改变，计数值同步更新；异步计数器是指触发器的状态改变不依赖于时钟脉冲，计数值异步更新。
根据计数器的位数，计数器又可以分为4位计数器、8位计数器、16位计数器等。
三、计数器的应用实验1. 实验目的本实验旨在通过设计和搭建一个简单的计数器电路，了解计数器的工作原理和应用。
2. 实验器材- 74LS74触发器芯片- 电路连接线- LED灯- 开关按钮3. 实验步骤步骤一：搭建计数器电路根据实验原理，将74LS74触发器芯片与LED灯和开关按钮连接起来，形成一个简单的计数器电路。
步骤二：测试计数器功能将电路连接到电源，并按下开关按钮。
观察LED灯的亮灭情况，记录计数器的计数值变化。
步骤三：应用实验根据实际需求，将计数器电路应用到实际场景中。
例如，可以将计数器电路连接到流水线上，用于记录产品的数量；或者将计数器电路连接到交通信号灯上，用于记录通过的车辆数量。
4. 实验结果与分析通过实验测试，我们可以观察到LED灯的亮灭情况，并记录计数器的计数值变化。
根据实验结果，我们可以验证计数器的功能是否正常。
在应用实验中，我们可以根据实际需求来设计和改进计数器电路，以满足不同场景下的计数需求。
实验四 集成计数器及其应用(DOC)
实验四集成计数器及其应用实验性质：设计性一、实验目的⑴熟悉集成计数器的逻辑功能及各控制端的作用。
⑵掌握用集成计数器构成任意进制计数器的方法。
二、实验原理计数器是数字系统中必不可少的组成部分，它不仅用来计输入脉冲的个数，还大量用于分频、程序控制及逻辑控制等。
计数器种类繁多，其分类方式大致有以下三种：第一种：按计数器的进制分。
通常分为二进制、十进制和N进制计数器。
第二种：按计数脉冲输入方式不同，可分为同步计数器和异步计数器两大类。
同步计数器是指内部的各个触发器在同一时钟脉冲作用下同时翻转，并产生进位信号。
其计数速度快、工作频率高、译码时不会产生尖峰信号。
而异步计数器中的计数脉冲是逐级传送的，高位触发器的翻转必须等低一位触发器翻转后才发生。
其计数速度慢，在译码时输出端会出现不应有的尖峰信号，但其内部结构简单，连线少，成本低，因此，在一般低速场合中应用。
第三种：按计数加减分类。
则有递减、递加计数器和可逆计数器。
其中可逆计数器又有加减控制式和双时钟输入式两种。
针对以上计数器的特点，我们在设计电路时，可根据任务要求选用合适器件。
一些常用的计数器如表4-4-1所示。
下面我们以74LS160、74LS161、74LS190、74LS193、74LS290为例，介绍计数器的一般使用方法，对于表中的其它器件更详细功能介绍请参阅有关手册。
1. 四位二进制同步计数器74LS161其功能见表4-4-2所示,计数范围0~15。
0303端；CT T ,CT P :计数控制端；LD :同步并行置入控制端，低电平有效；CR :异步清除输入端，低电平有效。
该器件具有异步清零、同步预置数功能。
当CR =0时，计数器清零，Q 3Q 2Q 1Q 0=0000，与CP 无关；当CR =1、LD =0时，在CP 脉冲上升沿的作用下，D 3~D 0输入的数据d 3 d 2 d 1 d 0被置入计数器，即Q 3Q 2Q 1Q 0=d 3 d 2 d 1 d 0.进位输出CO= Q 3Q 2Q 1Q 0。
计数器及其应用实验报告
计数器及其应用实验报告实验目的，通过实验，掌握计数器的工作原理和应用，加深对数字电路的理解。
实验仪器，示波器、信号发生器、逻辑分析仪、计数器芯片等。
实验原理，计数器是一种能够在输入脉冲信号的作用下，按照一定规律进行计数的数字电路。
常见的计数器有二进制计数器、BCD计数器等。
在实验中，我们将使用示波器和信号发生器来观察计数器的工作状态，并利用逻辑分析仪来分析计数器的输出信号。
实验步骤：1. 连接实验电路，按照实验指导书上的电路图，连接计数器芯片、示波器、信号发生器和逻辑分析仪。
2. 设置信号发生器，将信号发生器设置为产生一定频率的脉冲信号，并输入到计数器的时钟输入端。
3. 观察示波器波形，使用示波器观察计数器的输出波形，记录下不同计数器状态下的波形特征。
4. 使用逻辑分析仪，利用逻辑分析仪来分析计数器的输出信号，观察计数器的工作状态和输出特点。
实验结果与分析：通过实验观察和分析，我们发现计数器在接收到时钟脉冲信号后，按照固定的规律进行计数。
不同类型的计数器在计数规律上有所不同，但都能够实现稳定的计数功能。
同时，我们还发现计数器的输出信号具有一定的脉冲特性，这对于数字电路的设计和应用具有重要意义。
实验应用：计数器在数字电路中有着广泛的应用，例如在计时器、频率计、脉冲计数等电路中都有计数器的身影。
通过本次实验，我们对计数器的工作原理和应用有了更深入的了解，为今后的电路设计和应用打下了良好的基础。
结论：本次实验通过观察和分析计数器的工作特性，加深了对数字电路中计数器的理解。
同时，实验还展示了计数器在数字电路中的重要应用，为今后的电路设计和应用提供了有益的参考。
通过本次实验，我们不仅掌握了计数器的工作原理和应用，还提高了实验操作能力和数据分析能力。
希望通过今后的实验学习，能够进一步深化对数字电路和计数器的理解，为将来的工程实践做好充分的准备。
数电项目实验报告(3篇)
第1篇一、实验目的1. 理解数字电路的基本概念和组成原理。
2. 掌握常用数字电路的分析方法。
3. 培养动手能力和实验技能。
4. 提高对数字电路应用的认识。
二、实验器材1. 数字电路实验箱2. 数字信号发生器3. 示波器4. 短路线5. 电阻、电容等元器件6. 连接线三、实验原理数字电路是利用数字信号进行信息处理的电路，主要包括逻辑门、触发器、计数器、寄存器等基本单元。
本实验通过搭建简单的数字电路，验证其功能，并学习数字电路的分析方法。
四、实验内容及步骤1. 逻辑门实验（1）搭建与门、或门、非门等基本逻辑门电路。
（2）使用数字信号发生器产生不同逻辑电平的信号，通过示波器观察输出波形。
（3）分析输出波形，验证逻辑门电路的正确性。
2. 触发器实验（1）搭建D触发器、JK触发器、T触发器等基本触发器电路。
（2）使用数字信号发生器产生时钟信号，通过示波器观察触发器的输出波形。
（3）分析输出波形，验证触发器电路的正确性。
3. 计数器实验（1）搭建异步计数器、同步计数器等基本计数器电路。
（2）使用数字信号发生器产生时钟信号，通过示波器观察计数器的输出波形。
（3）分析输出波形，验证计数器电路的正确性。
4. 寄存器实验（1）搭建移位寄存器、同步寄存器等基本寄存器电路。
（2）使用数字信号发生器产生时钟信号和输入信号，通过示波器观察寄存器的输出波形。
（3）分析输出波形，验证寄存器电路的正确性。
五、实验结果与分析1. 逻辑门实验通过实验，验证了与门、或门、非门等基本逻辑门电路的正确性。
实验结果表明，当输入信号满足逻辑关系时，输出信号符合预期。
2. 触发器实验通过实验，验证了D触发器、JK触发器、T触发器等基本触发器电路的正确性。
实验结果表明，触发器电路能够根据输入信号和时钟信号产生稳定的输出波形。
3. 计数器实验通过实验，验证了异步计数器、同步计数器等基本计数器电路的正确性。
实验结果表明，计数器电路能够根据输入时钟信号进行计数，并输出相应的输出波形。
计数器及其应用 实验报告
计数器及其应用实验报告计数器及其应用实验报告引言：计数器是一种常见的数字电路元件，用于计数和记录特定事件的发生次数。
计数器在电子设备中广泛应用，如时钟、计时器、频率计等。
本实验旨在通过设计和实现一个简单的计数器电路，探索计数器的原理和应用。
实验目的：1. 理解计数器的基本原理和工作方式；2. 掌握计数器的设计和实现方法；3. 熟悉计数器在数字电路中的应用。
实验器材：1. 74LS74型D触发器芯片；2. 74LS47型BCD-七段译码器芯片；3. 七段数码管；4. 连接线、电源等。
实验步骤：1. 连接电路：将D触发器芯片和BCD-七段译码器芯片按照电路图连接。
将七段数码管连接到译码器芯片的输出端口。
2. 设置初始状态：将D触发器的D端口和清零端口连接到高电平（Vcc），将时钟端口连接到脉冲发生器。
将BCD-七段译码器芯片的输入端口连接到D触发器的输出端口。
3. 测试计数器：通过调节脉冲发生器的频率，观察七段数码管的显示变化。
可以尝试不同的频率，观察计数器的计数速度。
实验结果：1. 当脉冲发生器频率较低时，七段数码管的显示会逐个数字递增，较慢。
2. 当脉冲发生器频率适中时，七段数码管的显示会快速变化，呈现出连续计数的效果。
3. 当脉冲发生器频率过高时，七段数码管的显示会变得模糊，无法分辨数字。
实验分析：1. 计数器的工作原理：D触发器是计数器的基本构建模块，通过时钟信号的触发，将输入信号存储并输出。
BCD-七段译码器将二进制计数器的输出转换为七段数码管的显示。
2. 计数器的应用：计数器广泛应用于时钟、计时器、频率计等场景中。
通过调节时钟信号的频率，可以实现不同速度的计数功能。
3. 计数器的局限性：计数器的频率受限于时钟信号的稳定性和触发器的响应速度。
过高或过低的频率都会影响计数器的正常工作。
实验总结：通过本次实验，我们深入了解了计数器的原理和应用。
计数器是数字电路中重要的组成部分，它能够记录和计算特定事件的发生次数。
数电 计数器 实验报告
数电计数器实验报告数电计数器实验报告引言：计数器是数字电路中常见的一种组合逻辑电路，它可以实现对输入信号进行计数的功能。
在本次实验中，我们将通过搭建一个4位二进制计数器的电路，深入了解计数器的工作原理和应用。
一、实验目的本次实验的目的是通过搭建一个4位二进制计数器的电路，学习计数器的基本原理，掌握计数器的设计和应用方法。
二、实验原理计数器是由触发器和逻辑门组成的组合电路。
触发器是一种存储器件，可以存储一个比特的数据。
逻辑门则负责对输入信号进行处理和控制。
在计数器中，触发器的输出被连接到逻辑门的输入，逻辑门的输出又反馈到触发器的输入，形成了一个闭环。
当输入信号发生变化时，逻辑门会根据其输入信号的状态改变输出信号的状态，从而实现计数器的计数功能。
三、实验材料本次实验所需的材料如下：1. 电路板2. 74LS74触发器芯片3. 74LS08与门芯片4. 74LS32或门芯片5. 连线材料6. 电源四、实验步骤1. 将74LS74触发器芯片插入电路板上的指定位置，并连接电源。
2. 使用连线材料将74LS74触发器芯片的引脚与74LS08与门芯片和74LS32或门芯片的引脚相连，按照电路图进行正确的连接。
3. 检查电路连接是否正确，确保没有短路或接触不良的情况。
4. 打开电源，观察计数器的输出情况。
5. 将输入信号接入计数器，观察计数器的计数变化。
五、实验结果与分析通过实验，我们成功搭建了一个4位二进制计数器的电路。
当输入信号发生变化时，计数器能够按照二进制方式进行计数。
例如，当输入信号从0变为1时，计数器的输出会从0000变为0001；当输入信号再次变为0时，计数器的输出会继续递增，变为0010，0011，0100，以此类推。
实验结果表明，计数器能够准确地对输入信号进行计数，并按照预期的方式输出计数结果。
六、实验总结本次实验通过搭建一个4位二进制计数器的电路，深入了解了计数器的工作原理和应用。
我们学习了计数器的基本原理，掌握了计数器的设计和应用方法。
计数器及其应用实验报告总结
计数器及其应用实验报告总结
计数器是一种基本的数字电路，在实验中我们学习了几种常见的计数器，并且了解了它们的原理和应用。
通过实验，我对计数器的工作原理和设计方法有了更深入的理解。
以下是我对实验的总结。
首先，我们学习了二进制计数器。
二进制计数器是一种最常见的计数器类型，它可以进行二进制计数，最简单的二进制计数器是3位二进制计数器，能够计数从0到7。
通过该实验，我了解了二进制计数器的原理，如何设计和实现二进制计数器。
其次，我们学习了十进制计数器。
十进制计数器是一种可以进行十进制计数的计数器。
在实验中，我们使用了74LS90芯片来构建十进制计数器，该芯片能够计数从0到9。
通过实验，我学习了十进制计数器的原理和设计方法，并且了解了如何将二进制计数器转换为十进制计数器。
此外，我们还学习了分频器和频率计数器。
分频器是一种能够将输入频率分频的电路，它可以将一个高频率信号分频为一个较低的频率信号。
频率计数器则是一种能够测量输入信号频率的电路。
通过实验，我对分频器和频率计数器有了更深入的了解，并且学会了如何设计和实现这些电路。
总的来说，通过这次实验，我对计数器有了更加深入的理解。
我学会了计数器的原理和设计方法，以及它们在数字电路中的应用。
这些知识对于我的学习和实际应用都非常有帮助。
通过实验，我也更加深入地体会到了数字电路的实际操作和应用。
我相信这些知识和经验将对我的未来学习和研究产生积极的影响。
计数器及其应用实训报告
通过本次实训，使学员掌握计数器的基本原理、电路结构及功能特点，熟悉计数器的应用电路，提高学员的动手能力和实际操作技能。
同时，了解计数器在电子技术应用中的重要性，为今后从事相关领域的工作打下基础。
二、实训环境1. 实训场地：电子实验室2. 实训设备：计数器模块、示波器、信号发生器、万用表、面包板、导线等3. 实训软件：Keil uVision5、Proteus等三、实训原理计数器是一种用于计数脉冲信号的电路，根据计数原理的不同，可分为同步计数器和异步计数器。
同步计数器所有触发器在同一时钟脉冲作用下同时翻转，而异步计数器各个触发器翻转的时间不同。
本次实训主要采用异步计数器74LS163，该计数器为4位同步上升沿计数器，具有以下特点：1. 可实现二进制、十进制计数；2. 具有预置功能，可直接将所需计数值预设到计数器中；3. 具有保持功能，当计数过程中遇到外部干扰时，计数器可以保持当前计数值。
四、实训过程1. 熟悉计数器74LS163的引脚功能，了解其内部电路结构；2. 利用面包板搭建计数器电路，包括计数器模块、时钟信号发生器、显示模块等；3. 在Proteus软件中绘制计数器电路图，进行仿真实验；4. 使用示波器观察计数器电路的波形，分析计数过程；5. 利用万用表测量计数器输出端口的电压，验证计数器的工作状态；6. 根据实训要求，编写Keil uVision5软件，实现计数器的预置和保持功能；7. 将程序烧录到实验板中，验证计数器功能。
1. 成功搭建计数器电路，并验证其计数功能；2. 在Proteus软件中仿真实验，观察计数器波形；3. 使用示波器测量计数器输出端口的电压，验证计数器工作状态；4. 编写Keil uVision5软件，实现计数器的预置和保持功能；5. 将程序烧录到实验板中，验证计数器功能。
六、实训总结通过本次实训，我掌握了计数器的基本原理、电路结构及功能特点，熟悉了计数器的应用电路。
在实训过程中，我提高了动手能力和实际操作技能，为今后从事相关领域的工作打下了基础。
计数器与应用实验报告
计数器与应用实验报告计数器与应用实验报告引言：计数器是数字电路中常见的一个组件，用于计算和记录输入信号的数量。
在本实验中，我们将学习计数器的工作原理以及它在不同应用中的使用。
通过实验，我们将深入了解计数器的功能和特性，并探索其在数字系统中的广泛应用。
1. 计数器的基本原理计数器是一种能够根据输入信号的变化来计数的电子设备。
它可以根据时钟信号的脉冲来更新其计数值。
计数器可以分为同步计数器和异步计数器两种类型。
同步计数器在时钟信号的上升沿或下降沿进行计数，而异步计数器则在时钟信号的任意边沿进行计数。
2. 计数器的应用2.1 时钟频率测量计数器可以用于测量时钟信号的频率。
通过将时钟信号连接到计数器的输入端，我们可以记录一个特定时间段内时钟信号的脉冲数量。
通过计算脉冲数量与时间的比值，我们可以得到时钟信号的频率。
2.2 事件计数计数器还可以用于记录特定事件的发生次数。
例如，在工业自动化中，我们可以使用计数器来记录某个传感器触发的次数。
这对于监测设备的使用情况和维护计划非常有用。
2.3 二进制计数计数器最常见的应用之一是进行二进制计数。
通过将计数器的输出连接到数码管或LED等显示设备，我们可以将计数器的计数值以二进制形式显示出来。
这在计时器、计步器等设备中非常常见。
3. 实验过程与结果在本实验中，我们使用了74LS193四位二进制同步计数器芯片。
通过按照芯片的引脚连接要求，我们将计数器与其他逻辑门和显示设备进行了连接。
然后，我们通过提供时钟信号和重置信号，观察计数器的计数行为和显示结果。
实验结果表明，计数器能够按照预期的方式进行计数，并且在达到最大计数值时正确地回滚到初始值。
我们还观察到计数器的输出能够准确地显示在连接的数码管上，实现了二进制计数的功能。
4. 计数器的优化和改进虽然我们在本实验中使用的是基本的四位二进制计数器，但实际应用中可能需要更高位数的计数器。
在这种情况下，我们可以通过级联多个计数器来扩展计数范围。
计数器及其应用实验报告实验总结
计数器及其应用实验报告实验总结下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
