2芯皮线光缆的技术参数要求
双芯皮线光缆冷接方法
双芯皮线光缆冷接方法
双芯皮线光缆冷接方法步骤如下：
１．准备工具，依次是：米勒钳、开剥器、冷接子、定长开剥器、切割刀；
２．剥线，用工具把光皮线剥开；
３．清洁，用蘸有无水酒精的无纺布清洁裸纤；
４．切割，将光纤夹具连同光纤，在光纤切割刀的夹具座上进行切割；
５．接线，将光纤穿入冷接子本体；
６．测试，用光纤测试笔来测试导通状态。
光纤冷接看似简单，也是一个技术活，安装过程有很多注意事项，如确认切割刀干净，同时在切割的时候没有灰尘和污垢；在切割前用无尘纸蘸酒精擦拭现场光纤等。
如有问题，请咨询专业维修人员。
皮线光缆跳线规格书
皮线光缆跳线规格书皮线光缆跳线规格书一、应用:◆数据传输、电信网、移动接入网◆测试设备◆宽带接入网、光纤CATV二、产品特性:◆PC,UPC,APC多处研磨方案，◆FC,SC多种接头方式，专用皮线光缆卡具，区别于普通跳线接头散件。
◆高可靠性与稳定性，良好的互换性◆高回波反射损耗，低插入损耗◆插芯端面400倍电子检测◆单模或多模光纤任选三、跳线接头性能指标:光纤类型单位SM MM线径mm Ф3.0或根据皮线光缆外径界面PC UPC APC PCUPC 插入损耗dB ≤0.20 ≤0.30 ≤0.20 ≤0.40回波损耗dB ≥45 ≥50 ≥60 ≥45 ≥50工作温度℃-40~+75储存温度℃-40~+85工作波长1310,1550 nm插拔次数≥1000次四、皮线光缆性能指标皮线光缆光纤机械特性指标测试项目技术指标筛选等级(%) 筛选应变≥2.0最小弯曲半径(mm) 10 G657A1涂层剥离力(N) 峰值1.3≤F≤8.9 平均值1≤F≤5静态疲劳指数(nd) ≥20 动态拉伸强度(Gpa) ≥3.8 单芯二次涂覆直径(μm) 250包层不圆度(%) ≤2.0涂层/包层同心度(μm) ≤12.0皮线光缆机械特性指标测试项目皮线光缆容差芯数 1~4 目前用1芯标准外径（mm）2*3 ±0.15标准质量（kg/km） 6.95加强芯(根) 2短期张力（N） 200长期张力（N） 100皮线光缆温度特性分级代号适用温度范围（摄氏度）允许光纤附加衰耗（dB/km）级别底限高限 1310nm 1550nmC -20 ＋60≤0.1 ≤0.1D -5 ＋60。
皮线光缆说明书

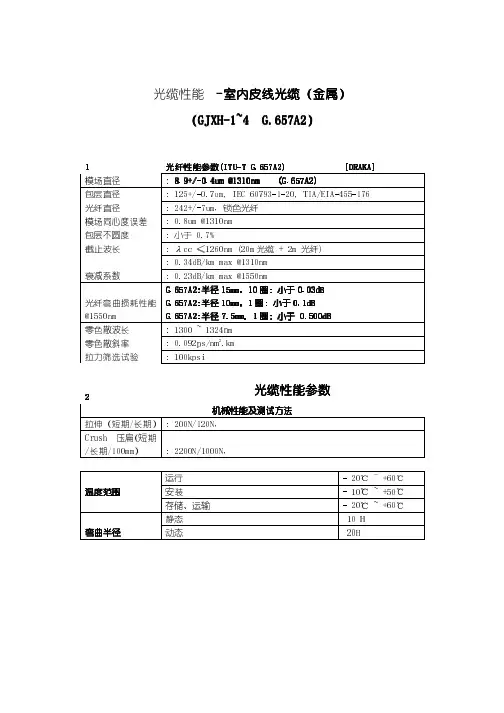

光缆性能 –室内皮线光缆室内皮线光缆（（金属金属））（GJXH GJXH--1~41~4 G.657A2 G.657A2 G.657A2））1光纤性能参数光纤性能参数(ITU (ITU (ITU--T G.657A2) [DRAKA]T G.657A2) [DRAKA] 模场直径 : 8.9+/ 8.9+/--0.4um @1310nm (G.657A2) 包层直径 : 125+/-0.7um, IEC 60793-1-20, TIA/EIA-455-176 光纤直径 : 242+/-7um, 锁色光纤 模场同心度误差 : 0.8um @1310nm 包层不圆度 : 小于 0.7%截止波长 : λcc ≤1260nm (20m 光缆 + 2m 光纤) : 0.34dB/km max @1310nm 衰减系数: 0.23dB/km max @1550nm光纤弯曲损耗性能 @1550nm G.657A2:G.657A2:半径半径15mm 15mm，，10圈：小于0.03dB 0.03dBG.657A2:G.657A2:半径半径10mm 10mm，，1圈：小于0.1dBG.657A2:G.657A2:半径半径7.5mm 7.5mm，，1圈：小于小于 0.500dB 0.500dB 0.500dB零色散波长 : 1300 ~ 1324nm 零色散斜率 : 0.092ps/nm 2.km 拉力筛选试验: 100kpsi2光缆性能参数光缆性能参数机械性能及测试方法机械性能及测试方法 拉伸（短期/长期） : 200N/120N, Crush 压扁（短期/长期/100mm）: 2200N/1000N,运行- 20℃ ~ +60℃ 安装 - 10℃ ~ +50℃ 温度范围温度范围 存储、运输 - 20℃ ~ +60℃ 静态 10 H 弯曲半径弯曲半径动态20H光缆技术规范光缆技术规范 GJXH GJXH--1~41~4 G.657A2 G.657A2 G.657A2光缆结构尺寸光缆结构尺寸项目 描述光纤ITU-T G.657A2, 1~4芯9/125 材料细圆磷化钢丝/铜包钢丝加强件 直径 0.6 mm/ 0.42mm 材料 LSZH（低烟无卤阻燃）外护套厚度不小于0.4mm室内用，入户光缆，金属加强件，紧套结构，LSZH（低烟无卤阻燃）护套，1~4芯G.657A2单模光纤 光缆外径:1-2芯: 4芯带: (2+/-0.10)x(3.0+/-0.10) mm (2+/-0.15)x(4.0+/-0.15) mm 光缆重量 10.5 kg/km光缆性能 –室内皮线光缆室内皮线光缆（（非金属非金属））（GJXFH GJXFH--1~41~4 G.657A2 G.657A2 G.657A2））1光纤性能参数光纤性能参数(ITU (ITU (ITU--T G.657A2) [DRAKA]T G.657A2) [DRAKA] 模场直径 : 8.9+/ 8.9+/--0.4um @1310nm (G.657A2) 包层直径 : 125+/-0.7um, IEC 60793-1-20, TIA/EIA-455-176 光纤直径 : 242+/-7um, 锁色光纤 模场同心度误差 : 0.8um @1310nm 包层不圆度 : less than 0.7%截止波长 : λcc ≤1260nm (20m 光缆 + 2m 光纤) : 0.38dB/km max @1310nm 衰减系数: 0.25dB/km max @1550nm光纤弯曲损耗性能 @1550nm G.657A2:G.657A2:半径半径15mm 15mm，，10圈：小于0.03dB 0.03dBG.657A2:G.657A2:半径半径10mm 10mm，，1圈：小于0.1dBG.657A2:G.657A2:半径半径7.5mm 7.5mm，，1圈：小于小于 0.500dB 0.500dB 0.500dB零色散波长 : 1300 ~ 1324nm 零色散斜率 : 0.092ps/nm 2.km 拉力筛选试验: 100kpsi2光缆性能参数光缆性能参数机械性能及测试方法机械性能及测试方法 拉伸（短期/长期） : 80N/40N, Crush 压扁（短期/长期/100mm）: 1000N/500N,运行- 20℃ ~ +60℃ 安装 - 10℃ ~ +50℃ 温度范围温度范围 存储、运输 - 20℃ ~ +60℃ 静态 10 H 弯曲半径弯曲半径动态20H光缆技术规范光缆技术规范 GJXFH GJXFH--1~41~4 G.657A2 G.657A2 G.657A2光缆结构尺寸光缆结构尺寸项目 描述光纤ITU-T G.657A2, 1~4芯 9/125材料KFRP/FRP 加强件 直径 0.6 mm材料 LSZH（低烟无卤阻燃）外护套厚度不小于0.4mm室内用，入户光缆，非金属加强件，紧套结构，LSZH（低烟无卤阻燃）护套，1~4芯G.657A2单模光纤 光缆外径:1-2芯: 4芯带: (2+/-0.10)x(3.0+/-0.10) mm (2+/-0.15)x(4.0+/-0.15) mm 光缆重量 7.5 kg/km光缆性能 –室外室外下线下线下线皮线光缆皮线光缆皮线光缆（（金属金属））（GJY GJYXCH XCH XCH--1~41~4 G.657A2 G.657A2 G.657A2））入户光缆入户光缆1光纤性能参数光纤性能参数(ITU (ITU (ITU--T G.657A2) [DRAKA]T G.657A2) [DRAKA] 模场直径 : 8.9+/ 8.9+/--0.4um @1310nm (G.657A2) 包层直径 : 125+/-0.7um, IEC 60793-1-20, TIA/EIA-455-176 光纤直径 : 242+/-7um, 锁色光纤 模场同心度误差 : 0.8um @1310nm 包层不圆度 : 小于 0.7%截止波长 : λcc ≤1260nm (20m 光缆 + 2m 光纤) : 0.34dB/km max @1310nm 衰减系数: 0.23dB/km max @1550nm光纤弯曲损耗性能 @1550nm G.657A2:G.657A2:半径半径15mm 15mm，，10圈：小于0.03dB 0.03dBG.657A2:G.657A2:半径半径10mm 10mm，，1圈：小于0.1dBG.657A2:G.657A2:半径半径7.5mm 7.5mm，，1圈：小于小于 0.500dB 0.500dB 0.500dB零色散波长 : 1300 ~ 1324nm 零色散斜率 : 0.092ps/nm 2.km 拉力筛选试验: 100kpsi2光缆性能参数光缆性能参数机械性能及测试方法机械性能及测试方法 拉伸（短期/长期） : 660N/330N, Crush 压扁（短期/长期/100mm）: 2200N/1000N,运行- 40℃ ~ +70℃ 安装 -25℃ ~ +60℃ 温度范围温度范围 存储、运输 - 20℃ ~ +60℃ 静态 10 H 弯曲半径弯曲半径动态20H光缆技术规范光缆技术规范 GJYXCH GJYXCH--1~41~4 G.657A2 G.657A2 G.657A21、护套护套 (LSZH) 2 (LSZH) 2 (LSZH)2、、光纤光纤 3 33、、加强件加强件 ( ( (细圆磷化钢丝细圆磷化钢丝细圆磷化钢丝) ) )4、自承吊线自承吊线（（1.2mm 直径的钢丝或1.0mm 直径的钢丝绞线） 光缆结构尺寸光缆结构尺寸 项目 描述光纤ITU-T G.657A2, 1~4芯 9/125材料细圆磷化钢丝/铜包钢丝加强件 直径 0.6 mm/ 0.42mm 直径 1.0/1.2mm自承加强件 材料 1*7钢丝绞线/1.2mm 单圆钢丝 材料 LSZH（低烟无卤阻燃）外护套厚度不小于0.4mm室外用，架空下线皮线光缆，金属加强件，紧包挤出结构，低烟无卤阻燃护套，1~4芯G.657A2单模光纤 光缆外径:1-2芯: 4芯带: (2+/-0.10)x(3.0+/-0.10)+5.3 mm (2+/-0.15)x(4.0+/-0.15)+5.3 mm 光缆重量 19.5 kg/km光缆性能 –室外室外下线下线下线皮线光缆皮线光缆皮线光缆（（非金属非金属））（GJYXFCH GJYXFCH--1~4~4 G.657A2 G.657A2 G.657A2））1光纤性能参数光纤性能参数(ITU (ITU (ITU--T G.657A2) [DRAKA]T G.657A2) [DRAKA] 模场直径 : 8.9+/ 8.9+/--0.4um @1310nm (G.657A2) 包层直径 : 125+/-0.7um, IEC 60793-1-20, TIA/EIA-455-176 光纤直径 : 242+/-7um, 锁色光纤 模场同心度误差 : 0.8um @1310nm 包层不圆度 : 小于 0.7%截止波长 : λcc ≤1260nm (20m 光缆 + 2m 光纤) : 0.34dB/km max @1310nm 衰减系数: 0.23dB/km max @1550nm光纤弯曲损耗性能 @1550nm G.657A2:G.657A2:半径半径15mm 15mm，，10圈：小于0.03dB 0.03dBG.657A2:G.657A2:半径半径10mm 10mm，，1圈：小于0.1dBG.657A2:G.657A2:半径半径7.5mm 7.5mm，，1圈：小于小于 0.500dB 0.500dB 0.500dB零色散波长 : 1300 ~ 1324nm 零色散斜率 : 0.092ps/nm 2.km 拉力筛选试验: 100kpsi2光缆性能参数光缆性能参数机械性能及测试方法机械性能及测试方法 拉伸（短期/长期） : 660N/330N, Crush 压扁（短期/长期/100mm）: 2200N/1000N,运行- 40℃ ~ +70℃ 安装 -25℃ ~ +60℃ 温度范围温度范围 存储、运输 - 20℃ ~ +60℃ 静态 10 H 弯曲半径弯曲半径动态20H光缆技术规范光缆技术规范 GJYXFCH GJYXFCH--1~41~4 G.657A2 G.657A2 G.657A21、护套护套 (LSZH) 2 (LSZH) 2 (LSZH)2、、光纤光纤 3 33、、非金属非金属加强件加强件加强件 (FRP/KFRP) (FRP/KFRP) (FRP/KFRP)4、自承吊线自承吊线（（1.2mm 直径的钢丝或1.0mm 直径的钢丝绞线） 光缆结构尺寸光缆结构尺寸 项目 描述光纤ITU-T G.657A2, 1~4芯 9/125材料KFRP/FRP 加强件 直径 0.6 mm/ 0.42mm 直径 1.0/1.2mm自承加强件 材料 1*7钢丝绞线/1.2mm 单圆钢丝 材料 LSZH（低烟无卤阻燃）外护套厚度不小于0.4mm室外用，架空下线皮线光缆，非金属加强件，紧包挤出结构，低烟无卤阻燃护套，1~4芯G.657A2单模光纤 光缆外径:1-2芯: 4芯带: (2+/-0.10)x(3.0+/-0.10)+5.3 mm (2+/-0.15)x(4.0+/-0.15)+5.3 mm 光缆重量 15.5 kg/km光缆性能 –室内外管道室内外管道皮线光缆皮线光缆皮线光缆（（金属金属））（GJ GJBHA BHA BHA--1~41~4 G.65 G.65 G.657A27A27A2））1光纤性能参数光纤性能参数(ITU (ITU (ITU--T G.657A2) [DRAKA]T G.657A2) [DRAKA] 模场直径 : 8.9+/ 8.9+/--0.4um @1310nm (G.657A2) 包层直径 : 125+/-0.7um, IEC 60793-1-20, TIA/EIA-455-176 光纤直径 : 242+/-7um, 锁色光纤 模场同心度误差 : 0.8um @1310nm 包层不圆度 : 小于 0.7%截止波长 : λcc ≤1260nm (20m 光缆 + 2m 光纤) : 0.34dB/km max @1310nm 衰减系数: 0.23dB/km max @1550nm光纤弯曲损耗性能 @1550nm G.657A2:G.657A2:半径半径15mm 15mm，，10圈：小于0.03dB 0.03dBG.657A2:G.657A2:半径半径10mm 10mm，，1圈：小于0.1dBG.65G.657A2:7A2:7A2:半径半径7.5mm 7.5mm，，1圈：小于小于 0.500dB 0.500dB 0.500dB零色散波长 : 1300 ~ 1324nm 零色散斜率 : 0.092ps/nm 2.km 拉力筛选试验: 100kpsi2光缆性能参数光缆性能参数机械性能及测试方法机械性能及测试方法 拉伸（短期/长期） : 250N/120N, Crush 压扁（短期/长期/100mm）: 2200N/1000N,运行- 20℃ ~ +60℃ 安装 - 10℃ ~ +50℃ 温度范围温度范围 存储、运输 - 20℃ ~ +60℃ 静态 10 H 弯曲半径弯曲半径动态20H光缆技术规范光缆技术规范 GJ GJBHA BHA BHA--1~41~4 G.657A2 G.657A2 G.657A21、室内金属皮线光缆室内金属皮线光缆 2 22、、撕裂绳撕裂绳 3 33、、阻水带阻水带 4 44、、铝带铝带 5 55、、PE PE外护套外护套外护套光缆结构尺寸光缆结构尺寸项目 描述光纤ITU-T G.657A2, 1~4芯9/125 材料细圆磷化钢丝/铜包钢丝加强件 直径 0.6 mm/ 0.42mm 材料 LSZH（低烟无卤阻燃）蝶形引入光缆外护套 厚度 不小于0.4mm材料 HDPE 外护套厚度不小于1.0mm室内外两用管道入户光缆:蝶形引入光缆:金属加强件，紧套结构，LSZH（低烟无卤阻燃）护套，1~4芯G.657A2单模光纤外护套:蝶形引入光缆外包撕裂绳,阻水带,铝带,HDPE 护套. 光缆外径:1-2芯: 4芯带: 7.0 mm 7.5 mm 光缆重量 40 kg/km光缆性能 –室内外管道室内外管道皮线光缆皮线光缆皮线光缆（（非金属金属））（GJ GJFBHA FBHA FBHA--1~41~4 G.657A2 G.657A2 G.657A2））1光纤性能参数光纤性能参数(ITU (ITU (ITU--T G.657A2) [DRAKA]T G.657A2) [DRAKA] 模场直径 : 8.9+/ 8.9+/--0.4um @1310nm (G.657A2) 包层直径 : 125+/-0.7um, IEC 60793-1-20, TIA/EIA-455-176 光纤直径 : 242+/-7um, 锁色光纤 模场同心度误差 : 0.8um @1310nm 包层不圆度 : 小于 0.7%截止波长 : λcc ≤1260nm (20m 光缆 + 2m 光纤) : 0.34dB/km max @1310nm 衰减系数: 0.23dB/km max @1550nm光纤弯曲损耗性能 @1550nm G.657A2:G.657A2:半径半径15mm 15mm，，10圈：小于0.03dB 0.03dBG.657A2:G.657A2:半径半径10mm 10mm，，1圈：小于0.1dBG.657A2:G.657A2:半径半径7.5mm 7.5mm，，1圈：小于小于 0.500dB 0.500dB 0.500dB零色散波长 : 1300 ~ 1324nm 零色散斜率 : 0.092ps/nm 2.km 拉力筛选试验: 100kpsi2光缆性能参数光缆性能参数机械性能及测试方法机械性能及测试方法 拉伸（短期/长期） : 160N/80N, Crush 压扁（短期/长期/100mm）: 1000N/500N,运行- 20℃ ~ +60℃ 安装 - 10℃ ~ +50℃ 温度范围温度范围 存储、运输 - 20℃ ~ +60℃ 静态 10 H 弯曲半径弯曲半径动态20H光缆技术规范光缆技术规范 GJ GJFBHA FBHA FBHA--1~41~4 G.657A2 G.657A2 G.657A21、室内室内非非金属皮线光缆金属皮线光缆 2 22、、撕裂绳撕裂绳 3 33、、阻水带阻水带 4 44、、铝带铝带 55、PE PE外护套外护套外护套光缆结构尺寸光缆结构尺寸项目 描述光纤ITU-T G.657A2, 1~4芯9/125材料KFRP/FRP 加强件 直径 0.6 mm材料 LSZH（低烟无卤阻燃）蝶形引入光缆外护套 厚度 不小于0.4mm材料 HDPE 外护套厚度不小于1.0mm室内外两用管道入户光缆:蝶形引入光缆:非金属加强件，紧套结构，LSZH（低烟无卤阻燃）护套，1~4芯G.657A2单模光纤外护套:蝶形引入光缆外包撕裂绳,阻水带,铝带,HDPE 护套. 光缆外径:1-2芯: 4芯带: 7.0 mm 7.5 mm 光缆重量35 kg/km。
光纤皮线参数
光纤皮线参数光纤皮线是一种用于光纤通信的重要组成部分，具有多种参数指标，包括折射率、传输损耗、带宽、插损、耐拉力等。
本文将详细介绍光纤皮线的各项参数及其意义，以帮助读者更好地理解和应用光纤皮线。
一、折射率折射率是光纤皮线的重要参数之一，它决定了光信号在光纤中的传播速度。
折射率越高，光信号的传播速度越慢。
在光纤通信中，通常采用的是数值孔径（NA）来表示光纤皮线的折射率。
较高的折射率可以提高光纤的传输效率，但也会增加光纤的制造成本。
二、传输损耗传输损耗是光纤皮线传输光信号时出现的能量损失，通常以分贝（dB）为单位进行衡量。
光纤皮线的传输损耗越低，光信号在传输过程中损失的能量越少，传输距离也就越远。
传输损耗主要受到光纤本身的材料和结构以及接头等因素的影响。
三、带宽带宽是光纤皮线所能传输的信号频率范围，通常以兆赫兹（MHz）或吉赫兹（GHz）为单位进行表示。
带宽越大，光纤皮线所能传输的信号频率范围就越广，可以支持更高速率的数据传输。
带宽的大小与光纤的直径、材料以及信号调制技术等因素有关。
四、插损插损是指光纤皮线在光信号传输过程中引入的额外信号损耗，通常以分贝（dB）为单位进行衡量。
插损越小，光信号在传输过程中的衰减就越小，传输距离也就越远。
插损主要受到光纤的质量、制造工艺以及接头等因素的影响。
五、耐拉力耐拉力是光纤皮线所能承受的最大拉力，通常以牛顿（N）为单位进行表示。
光纤皮线在应用中可能会受到拉力的作用，如弯曲、拉伸等。
耐拉力越大，光纤皮线在应用中的稳定性和可靠性就越高。
耐拉力的大小与光纤的材料和结构等因素有关。
六、环境适应性光纤皮线的环境适应性是指其能否适应不同的工作环境和气候条件。
在不同的应用场景中，光纤皮线可能需要具备抗水、抗腐蚀、耐高温、耐低温等特性。
具有良好的环境适应性的光纤皮线可以在各种复杂的环境条件下稳定运行。
光纤皮线的参数包括折射率、传输损耗、带宽、插损、耐拉力等，这些参数直接影响着光纤通信的性能和可靠性。
2芯皮线光缆的技术参数要求讲解
2芯皮线光缆技术要求：主要技术要求和指标参数主要技术要求和指标以现行国家标准或行业标准为准。
光缆中的光纤符合ITU-T G.657A及YD/T 1954－2009标准规定的B6类光纤。
成缆后光纤的衰减系数:（1）在1310ｎｍ波长上的最大衰减系数为：0.35ｄＢ／ｋｍ。
在1383ｎｍ±3ｎｍ波长上的最大衰减系数小于：0.35ｄＢ／ｋｍ。
在1550ｎｍ波长上的最大衰减系数不大于0.25(特殊地区0.21)ｄＢ／ｋｍ。
在1285～1330ｎｍ波长范围内，任一波长上光纤的衰减系数与1310ｎｍ波长上的衰减系数相比，其差值不超过0.07ｄＢ／ｋｍ。
在1525～1575ｎｍ波长范围内，任一波长上光纤的衰减系数与1550ｎｍ波长上的衰减系数相比，其差值不超过0.05ｄＢ／ｋｍ。
在1575～1625ｎｍ波长范围内的最大衰减系数不大于为：0.25 ｄＢ／ｋｍ。
（2）光纤衰减曲线应有良好的线性并且无明显台阶。
用OTDR检测任意一根光纤时，在1310ｎｍ和1550ｎｍ处500ｍ光纤的衰减值不大于(a+0.10dB)/2，mean是光纤的平均衰减系数。
amean截止波长应满足下述λｃｃ的要求:λｃｃ（在20米光缆＋2米光纤上测试）：≤1260ｎｍ。
偏振模色散在1550ｎｍ波长光缆单盘偏振模色散系数：≤0.125ｐｓ／；光纤成缆后必须满足在1550ｎｍ波长光缆链路（≥20盘光缆）偏振模色散系数≤0.10ｐｓ／；Q（概率）=0.01%。
光纤在1550ｎｍ、1625ｎｍ波长上的弯曲衰减特性以15ｍｍ的弯曲半径松绕10圈后，1550ｎｍ衰减增加值应小于0.03ｄＢ，1625ｎｍ衰减增加值应小于0.1ｄＢ；以10ｍｍ的弯曲半径松绕1圈后，1550ｎｍ衰减增加值应小于0.1ｄＢ，1625ｎｍ衰减增加值应小于0.2ｄＢ。
以7.5ｍｍ的弯曲半径松绕1圈后，1550ｎｍ衰减增加值应小于0.5ｄＢ，1625ｎｍ衰减增加值应小于1ｄＢ。
2芯皮线光缆的技术参数要求
2芯皮线光缆的技术参数要求首先，光纤材料是影响光缆性能的重要因素之一、2芯皮线光缆的光纤材料通常为石英玻璃，具有良好的透光性能和机械性能。
光纤材料的优劣直接决定了光缆的传输性能和可靠性。
其次，光纤类型是另一个关键参数。
2芯皮线光缆通常采用的是单模光纤或多模光纤。
单模光纤适用于远距离传输，具有较高的带宽和传输速度；多模光纤适用于短距离传输，比较经济实惠。
接下来是光缆的结构。
2芯皮线光缆通常由光纤、填充物、皮线、护套等组成。
光纤是传输光信号的核心部分，填充物用于填充光纤和套管之间的空隙，防止光纤的弯曲和拉伸；皮线用于保护光纤，增加光缆的抗拉强度；护套则起到保护光缆的作用。
传输性能是光缆的重要参数之一、2芯皮线光缆的传输性能包括传输速率、传输距离、频带宽度等方面。
传输速率表示单位时间内传输的比特数，通常以Mbps或Gbps表示；传输距离表示光缆可以实现的最大传输距离，取决于光纤的衰减系数和信号补偿技术；频带宽度表示光缆可以传输的最大频率范围，影响光缆的传输带宽。
机械性能是指光缆在施工、安装和使用过程中的物理性能。
2芯皮线光缆的机械性能包括拉伸强度、抗弯性能、防水性能等方面。
拉伸强度表示光缆可以承受的最大拉力，通常以N表示；抗弯性能表示光缆弯曲后的性能表现，通常以弯曲半径表示；防水性能表示光缆在水中使用时的抗水渗透性能。
最后是环境适应性。
2芯皮线光缆通常需要在各种环境条件下运行，因此要求具有一定的环境适应性。
主要包括耐温性能、耐湿性能、耐候性能等方面。
耐温性能表示光缆在高温或低温条件下的性能表现；耐湿性能表示光缆在潮湿环境下的抗损坏能力；耐候性能表示光缆在户外使用时的抗日晒、抗雨淋能力。
综上所述，2芯皮线光缆的技术参数要求包括光纤材料、光纤类型、光缆结构、传输性能、机械性能、环境适应性等方面。
通过合理选择这些参数，可以满足不同应用场景下的需求，提供稳定可靠的通信传输。
中国电信入户皮线光缆技术要求样本
中国电信入户皮线光缆技术要求( 征求意见稿)中国电信股份有限公司11编制说明FTTH( 光纤到户) 是中国电信宽带接入网的发展方向。
以PON技术为代表的光接入技术逐步成熟, 中国电信已经开始规模开展光进铜退建设, 实施FTTx网络建设, 向FTTH演进。
ODN( 光分配网络) 是由光纤光缆、无源光器件和光配线产品组成光功率分配网, 是光接入网的基础, 对于光接入网的建设至关重要。
为了加强在应用上的引导、规范ODN网络关键器件的要求, 为光接入网建设打好物理基础, 集团公司网络发展部组织编制了中国电信ODN技术要求系列规范。
本规范属于中国电信ODN技术要求系列规范之一, 主要针对入户皮线光缆进行规范。
本规范适用于中国电信范围内皮线光缆技术规范和招标采购。
本规范由中国电信股份有限公司网络发展部组织制定。
目录1、概述....................................................... 错误!未定义书签。
1.1ODN的功能和结构 ............................................ 错误!未定义书签。
1.2范围........................................................ 错误!未定义书签。
2、普通皮线光缆............................................... 错误!未定义书签。
2.1光缆结构.................................................... 错误!未定义书签。
2.2光纤技术指标................................................ 错误!未定义书签。
2.3光缆技术指标................................................ 错误!未定义书签。
光缆技术指标要求
光缆技术指标要求首先是光学特性方面的指标要求。
光缆要求具有低传输损耗、高带宽、低色散、低折射率、低传输延时和低非线性光学特性等。
其中，低传输损耗是指光缆在光信号传输过程中的光能损耗尽量减小，要求光缆的传输损耗尽可能低于预定的范围。
高带宽是指光缆的传输带宽尽可能大，以满足高速数据传输的需求。
低色散是指在光缆中的不同波长光信号传播速度不同而引起的色散效应尽可能小，以减小信号失真。
低折射率是指光缆材料的折射率尽可能低，以减小信号入射与传播的反射和损耗。
低传输延时是指光缆传输信号的延时时间尽可能短，以提高信号的传输速度。
低非线性光学特性是指光缆传输中的非线性效应尽可能小，减小信号失真和交叉调制效应。
其次是机械特性方面的指标要求。
光缆要求具有良好的柔韧性、抗拉强度、耐压性、耐磨性和耐腐蚀性等。
柔韧性是指光缆的弯曲半径要求小，具有较高的柔软度，以适应不同的施工环境和布线要求。
抗拉强度是指光缆在受到外力拉伸时能够保持其结构完整，不易断裂。
耐压性是指光缆可承受较大的压力，不易变形和损坏。
耐磨性是指光缆能够抵抗外界的磨损和摩擦，保持其表面光洁度和传输特性。
耐腐蚀性是指光缆具有较好的抗腐蚀能力，能够适应各种极端环境条件下的应用。
再次是环境特性方面的指标要求。
光缆要求具有耐高温、耐低温、耐湿、耐紫外线和防水防潮等特性。
耐高温是指光缆材料能够在高温环境下正常工作，不发生熔化、变形和降解等现象。
耐低温是指光缆在低温环境下仍能够保持其正常使用性能，不易变脆或断裂。
耐湿是指光缆具有良好的防水、防潮性能，使光缆在潮湿环境中仍能正常传输信号。
耐紫外线是指光缆的材料能够抵御紫外线照射，不发生老化和损坏。
防水防潮是指光缆具有良好的防水和防潮性能，以保证光缆在水域和湿润环境中的稳定性。
最后是电子特性方面的指标要求。
光缆要求具有低电磁干扰、低交叉耦合和良好的屏蔽性能等特性。
低电磁干扰是指光缆的材料和结构对外界电磁信号的干扰起到很好的屏蔽作用，减少光信号受到的电磁干扰。
皮线光缆介绍
一、铠装皮线光缆结构
应用
主要用于建筑物管道或架空引入缆。
特点
具有较好的机械和环境性能；
阻燃（或不延燃）性能满足相关标准的要求；
护套的机械物理性能满足相关标准的要求；
柔软、灵活、接续方便，并支撑大容量数据传输；
满足市场和用户的各种要求。
用户定制
光纤种类：单模G.652、G.655或G.657光纤，多模A1a或A1b光纤，或其它型号及种类的光纤；
护套材料：阻燃聚氯乙烯（PVC）、低烟无卤阻燃聚烯烃（LSZH）、聚氨酯（TPU）、聚乙烯（PE）、或其它商定材料；
护套颜色：（包括缆中光纤的颜色）按标准规定的颜色，也可是其它商定颜色；光缆尺寸：标称光缆尺寸，也可是其它商定尺寸；
交货长度：1km或2km，也可是其它商定长度；
其它要求：商定的其它特殊要求。
二、皮线光缆
1~2芯皮线光缆结构
:
应用
用于建筑物的引入缆；
用于室内布线，终端用户直接用缆。
特点
具有较好的机械和环境性能；
阻燃（或不延燃）性能满足相关标准的要求；
护套的机械物理性能满足相关标准的要求；
柔软、灵活、接续方便，并支撑大容量数据传输；满足市场和用户的各种要求。
用户定制
光纤种类：单模G.652、G.655、G.657光纤，多模A1a或A1b光纤，或其它型号及种类的光纤；
护套材料：阻燃聚氯乙烯（PVC）、低烟无卤阻燃聚烯烃（LSZH）、或其它商定材料；
护套颜色：（包括缆中光纤的颜色）按标准规定的颜色，也可是其它商定颜色；光缆尺寸：标称光缆尺寸，也可是其它商定尺寸；
交货长度：1km或2km，也可是其它商定长度；
其它要求：商定的其它特殊要求。
皮线光缆技术规范及要求
皮线光缆技术规范及要求1. 技术规格及范围光缆按YD/T 908-2011 的规定分类和划分型式、规格和编制型号。
具体型号及结构名称如下皮线光缆分类表：光缆按YD/T 908-2011 的规定分类和划分型式、规格和编制型号。
与护套材料有关的代号应符合YD/T1258.4 －2005 的规定，其中H代表低烟无卤阻燃聚烯烃护套。
加工订货时应标明光缆产品标记, 它由光缆的型号和本文件规定的编号组成。
例如：金属加强件、聚烯烃护套、蝶形引入光缆，包含 2 根B6 类光纤，则产品的标记为：GJXH 2B6a。
光缆材料和结构的选用应适合预期用途及安装条件，应特别注意符合阻燃性能的任何特定要求。
本文件推荐采用干式结构，但只要能满足YD/T 1997-2009 各部分规定的机械、环境和传输性能要求，其它结构经用户同意后也可采用。
3. 皮线光缆结构3.1 涂覆光纤光缆中所用的单模光纤应是符合YD/T 1954－2009规定的B6类（或ITU-T G.657 类）光纤，也可以是用户要求的其它单模光纤。
宜选用ITU-T G.657A 光纤。
光缆中的光纤数宜为1、2 或 4 芯，也可以是用户要求的其它芯数。
光缆中光纤的识别用全色谱颜色识别，其颜色应符合GB/T 6995.2-2008 规定，在没有特殊要求下，光纤的颜色应按表 2 中的颜色顺序依次选用。
单纤的为蓝色。
光缆中应对称放置两根相同的加强构件。
加强构件可以为光缆中的加强构件可为高强度不锈钢钢丝或磷化钢丝的金属加强构件。
加强构件应嵌入在护套内，不得外露。
在光缆制造长度内，加强构件不允许有接头。
管道蝶形引入光缆有防鼠要求时，宜选用非金属纤维增强进行防护。
3.3 ▲护套1）缆芯（和吊线）外应挤包一层具有保护功能的护套，护套材料可采用低烟无卤阻燃聚烯烃材料或聚氯乙烯材料。
对于低烟无卤阻燃聚烯烃护套，护套材料宜符合 套材料宜符合 GB/T 8815-2002 中“ 90℃护套级软聚氯乙烯塑料”的规定；也可根据用户需要采用其它材 料，但其性能应能满足 YD/T 1997-2009 的要求。
2芯皮线光缆的技术参数要求讲解
2芯皮线光缆技术要求：主要技术要求和指标参数主要技术要求和指标以现行国家标准或行业标准为准。
光缆中的光纤符合ITU-T G.657A及YD/T 1954－2009标准规定的B6类光纤。
成缆后光纤的衰减系数:（1）在1310ｎｍ波长上的最大衰减系数为：0.35ｄＢ／ｋｍ。
在1383ｎｍ±3ｎｍ波长上的最大衰减系数小于：0.35ｄＢ／ｋｍ。
在1550ｎｍ波长上的最大衰减系数不大于0.25(特殊地区0.21)ｄＢ／ｋｍ。
在1285～1330ｎｍ波长范围内，任一波长上光纤的衰减系数与1310ｎｍ波长上的衰减系数相比，其差值不超过0.07ｄＢ／ｋｍ。
在1525～1575ｎｍ波长范围内，任一波长上光纤的衰减系数与1550ｎｍ波长上的衰减系数相比，其差值不超过0.05ｄＢ／ｋｍ。
在1575～1625ｎｍ波长范围内的最大衰减系数不大于为：0.25 ｄＢ／ｋｍ。
（2）光纤衰减曲线应有良好的线性并且无明显台阶。
用OTDR检测任意一根光纤时，在1310ｎｍ和1550ｎｍ处500ｍ光纤的衰减值不大于(a+0.10dB)/2，mean是光纤的平均衰减系数。
amean截止波长应满足下述λｃｃ的要求:λｃｃ（在20米光缆＋2米光纤上测试）：≤1260ｎｍ。
偏振模色散在1550ｎｍ波长光缆单盘偏振模色散系数：≤0.125ｐｓ／；光纤成缆后必须满足在1550ｎｍ波长光缆链路（≥20盘光缆）偏振模色散系数≤0.10ｐｓ／；Q（概率）=0.01%。
光纤在1550ｎｍ、1625ｎｍ波长上的弯曲衰减特性以15ｍｍ的弯曲半径松绕10圈后，1550ｎｍ衰减增加值应小于0.03ｄＢ，1625ｎｍ衰减增加值应小于0.1ｄＢ；以10ｍｍ的弯曲半径松绕1圈后，1550ｎｍ衰减增加值应小于0.1ｄＢ，1625ｎｍ衰减增加值应小于0.2ｄＢ。
以7.5ｍｍ的弯曲半径松绕1圈后，1550ｎｍ衰减增加值应小于0.5ｄＢ，1625ｎｍ衰减增加值应小于1ｄＢ。
皮线光缆
目录
皮线光缆 (1)
自承式皮线光缆 (1)
皮线光缆
产品特点：
1、产品尺寸小、重量轻、结构紧凑，采用独特的凹槽设计，方便接续，简化安装和维护
2、光缆在弹性方面进行特殊设计，适用于室内及终端安装等经常需要弯曲光缆的情况
3、光纤置于两根加强件中间，具有优异的抗侧压和抗拉性能
4、采用G.657弯曲不敏感光纤的皮线光缆具有优异的抗弯曲性能，在室内拐弯和小空间环境布放，不会影响光缆的传输损耗
5、采用阻燃PVC或低烟无卤材料作为光缆护套，达到光缆在室内使用对阻燃性能的要求
6、可与多种现场连接器匹配，可现场成端
7、采用全非金属结构的皮线光缆可避免雷击
8、使用温度：-20℃~+60℃
9、弯曲半径：静态10倍光缆外径，动态20倍光缆外径
10、适用：室内无严格防水要求的场合
主要参数：
订货信息：
自承式皮线光缆
产品特性：
1、产品尺寸小、重量轻、结构紧凑，采用独特的凹槽设计，方便接续，简化安装和维护。
2、自承式光缆具有优越的抗拉性能，可以承受50米的飞跨拉设。
3、光纤置于两根加强件中间，具有优异的抗侧压和抗拉性能。
4、采用G.657弯曲不敏感光纤的蝶形光缆具有优异的抗弯曲性能。
5、适用于接入网或用户驻地网中作为室外进入室内引入光缆。
6、采用阻燃PVC或低烟无卤材料作为光缆护套，达到光缆在室内使用对阻燃性能的要求。
7、可与多种现场连接器匹配，可现场成端。
8、使用温度：-20℃~+60℃
9、弯曲半径：静态10倍光缆外径
动态20倍光缆外径
11、适用：室内无严格防水要求的场合
主要参数：
订货编码：。
皮线光缆详细介绍
Micronet co Ltd
产品描述：
皮光缆的结构是将单模或多模光纤放置在两非金属加强件中 间后挤包一层阻燃聚乙烯护套(LSZH)。自承式引入皮线光缆的结 构是增加金属吊线。
Micronet co Ltd
产品特点
• Ø 光缆外径小、重量轻、成本低、施工成本低 • Ø 采用冷接技术，速度快、灵活快捷 • Ø 光缆有很高的抗压扁力和抗张力，自承式结构能满足50米以下飞跨拉设 • Ø 采用玻璃增强纤维(G-FRP)或芳纶增强纤维(K-FRP)加强材料，光缆柔软、
弯曲性能好，确保光缆弯曲半径符合要求 • Ø 采用低烟无卤阻燃材料，达到光缆在室内使用对阻燃性能的要求 • Ø 光纤采用符合ITU-T G657A技术要求的抗弯曲光纤，最小弯曲半径达15mm • Ø 自承式光缆加强件采用高碳钢丝，具有优越的抗拉性能
Micronet co Ltd
产品结构
Micronet co Ltd
G.657A光纤技术参数
Micronet co Ltd
谢谢！
Micronet co Ltd
1. 光缆的机械性能
➢ 光缆的机械性能包括拉伸、压扁、冲击、弯曲项目，光缆经各项机械性能 试验后符合下列要求
▪ A. 光缆全部光纤都不断裂 ▪ B. 护套无目力可见的裂纹 ▪ C. 护套内缆芯的各个元件无目力可见的损坏 ▪ D. 试验后的光纤无残余附加衰减
Micronet co Ltd
光缆技术参数
光缆在-30℃、+70℃恒温8小时的衰减与20℃的衰减变化不大于0.1dB
Micronet co Ltd
G.657A光纤技术参数
Micronet co Ltd
G.657A光纤技术参数
中国联通皮线光缆技术规范书
中国联合网络通信集团有限公司山东省分公司接入网用蝶形引入光缆（皮线光缆）技术规范编制单位：济南长光通信设备有限公司编制日期：2009年12月8号1、技术部分供应商提供的产品应符合以下标准：（1）YD/T 1258.1-2003《室内光缆系列 第一部分 总规范》； （2）YD/T 1258.2-2003《室内光缆系列 第二部分 单芯光缆》； （3）YD/T 1258.3-2003《室内光缆系列 第三部分 双芯光缆》； （4）YD/T 1258.4-2005《室内光缆系列 第四部分 多芯光缆》； （5）YD/T 1258.5-2005 《室内光缆系列 第五部分 光纤带光缆》； （6）YD/T 1258.6-2006 《室内光缆系列第六部分塑料光缆》；（7）室内光缆包括皮线光缆和除皮线光缆外的其它室内光缆。
除皮线光缆外的其它室内光缆应符合上述标准；皮线光缆除了符合上述标准之外还应符合以下要求，当以下要求与上述标准冲突时，以下列要求为准。
一、结构皮线光缆结构示意图如下：皮线光缆结构示意图加强件 光纤(1~4芯) 加强件 护套1.1光纤1.1.1光缆中含1～4根有涂覆层的二氧化硅系光纤，其类别可以为ITU-T G.657A（C1）或G.652D（B1.3），同批产品应采用相同设计及相同材料和工艺制造出来的光纤，光纤应置于光缆的中心。
1.1.2光纤涂覆层可着色，着色层颜色应是符合GB 6995.2规定的蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红或青绿色，单纤为可为本色。
1.1.3用于成缆的单模光纤的涂覆层结构、光纤强度筛选水平、模场直径和尺寸参数、截止波长和弯曲损耗应符合下文表1、2、3中的规定。
1.2加强构件1.2.1光缆中的加强构件可为高强度不锈钢钢丝或磷化钢丝的金属加强构件，也可为聚酯芳纶丝或其它合适的纤维束的非金属加强构件，应具有足够的杨氏模量和弹性应变范围。
1.2.2光缆的加强构件应为2根，平行对称于光缆中。
光缆技术指标要求
光缆技术指标要求一、相关要求：（一）依据YD/T901-2001、YD/T769-95 及YD/T981-98标准。
1、光缆中光纤的技术指标：（1）模场直径1310nm （8.6－9.5）um±0.7um（2）包层直径：125.0±1um（3）模场同心度误差：1310nm波长≤0.8um（4）包层不圆度 < 2.0%（5）折射率系数1.4675（1310nm）1.4681（1550nm）（6）截止波长λc（在2m 光纤上测试）：1100－1280nmλcc ( 在22m成缆上测试)：< 1260nm（7）光纤衰减常数1310nm 波长：≤0.35dB/Km1550nm 波长：≤0.21dB/Km其中在1288－1339nm波长范围内，任一波长光纤的衰减常数与1310nm波长范围上的衰减常数相比，其差值不大于0.03dB/Km。
另外，在1525－1575nm波长范围内，任一波长上的衰减系数与1550nm波长的衰减系数相比，其差值不大于0.02dB/Km。
（8）衰减不均匀性在光纤后向散射曲线上，任意500m长度上实测衰减值与全长度上平均每500m的衰减值之差的最坏值不大于0.05dB。
（9）色散系数1)零色散波长λ0在1300~1324nm范围之间2)零色散斜率S0max为0.093(ps/nm2.km)3)在1288~1339nm 范围内，最大色散系数幅值≤3.5ps/(nm.km)在1271~1360nm范围内，最大色散系数幅值≤5.3ps/(nm.km)（10）宏弯损耗对单模光纤（B1.1），以半径37.5mm松绕100圈后，其附加衰减<0.05dB/Km。
（11）光纤光缆高低温度衰减特性在-40℃~+60℃时，衰减变化<0.05dB/Km（12）光纤在束管中为全色谱标识，光纤着色采用光固化，可以做到颜色不迁移，用丙酮擦拭试验200次后不褪色。
（13）光缆中任意两根光纤在熔接接头衰减满足以下要求：平均值< 0.02dB最大值<0.03dB3、光缆的环境性能（1）光缆的温度环境试验光缆的高低温特性可通过高低温循环试验来检验，按-40℃~+60℃且保温时间>12h，有两层护套时为24h，循环2个周期，可保持原有光纤特性不变，衰减变化<0.05dB/Km。
皮线光缆生产技术要求
护套采用黑色低烟无卤阻燃聚烯烃料生产，加强件使用φ0.58mm芳纶棒或FRP两根。
5
护套采用黑色低烟无卤阻燃聚烯烃料生产，使用1.2mm表面涂塑钢丝，φ0.40mm镀铜钢丝两根。
6
护套采用黑色低烟无卤阻燃聚烯烃料生产，使用1.2mm表面涂塑钢丝，φ0.58mm芳纶棒或FRP两根。
印字要求
1
(白墨）5码字：SDS GJXV-XC年份/月份XXXXXM；印字需喷在宽平面靠外侧管壁中部。
2
(白墨）5码字：SDS GJXFV-XC年份/月份XXXXXM；印字需喷在宽平面靠外侧管壁中部。
3
(白墨）5码字：SDS GJXH-XC年份/月份XXXXXM；印字需喷在宽平面靠外侧管壁中部。
4
(白墨）5码字：SDS GJXFH-XC年份/月份XXXXXM；印字需喷在宽平面靠外侧管壁中部。
5
(白墨）5码字：SDS GJYXCH-XC年份/月份XXXXXM；印字需喷在宽平面靠内侧钢丝管壁中部。
6
(白墨）5码字：SDS GJYXFCH-XC年份/月份XXXXXM；印字需喷在宽平面靠内侧钢丝管壁中部。
成品包装要求
采用双顶山标识的包装箱，注意箱体需整洁无破损且印刷体符合要求清晰可辨。物料标示打印两份，一张贴在盘具上，一张贴在包装箱指定框内；合格证打印三份，质量部发货员存档一份、本工序保管一份及装好自封袋在包装箱内粘贴一份；
皮线光缆生产技术要求
版号: A/0
共1页第1页
编号
QT5/B600-11
编制日期:2011.3
型号、规格
1
GJXV-XC (2.0×3.0)mm
2
GJXFV-XC (2.0×3.0)mm
3
GJXH-XC (2.0×3.0)mm
国内常用电缆技术参数及要求
国内常用电缆技术参数及要求1. 基本要求1.1投标方所提供的电气设备和元器件都必须符合本招标文件和国家现行规范标准的要求，为出厂后没有使用过的全新产品。
国家有关部门已明确淘汰的产品不得用于本工程。
国家规定需要经过3 C认证的产品必须有认证标识，且在有效期内。
电气设备选择应考虑有利于节能。
1.2所有配件都必须是在中华人民共和国境内制造或可以采购到的。
1.3 所提供的相同种类产品的互换率应为 100%。
1.4设备的设计和安装应符合相关规定的要求，这些要求是将来验收的最低标准。
2. 基本技术参数及要求2.1货物清单2.2.1供方必须详述技术特征及技术服务条款；供方提供与其设备相关的安全生产、工业卫生、环保、劳动保护、维护所需的装置及技术服务；供方需要需方配合的工作以及提供的条件。
在指导安装、验收过程中，供方在需方工地现场人员的安全、保险、食宿、交通，由供方负责。
2.1.2阻燃等级为阻燃 C 级。
供火时间 20min，合格指标：试样上炭化的长度最大不应超过距喷嘴底边向上 2.5m；停止供火后试样上的有焰燃烧时间不应超过 1h。
ZRYJVR、ZRVVR 的所有的软电缆线根据工艺至少单根铜线直径低于 0.5mm 以下。
ZRKVVRP 的所有的软电缆线根据工艺至少单根铜线直径低于 0.3mm 以下。
2.2.3所有电缆外皮色、电缆内电线外皮色需按照买方规定的颜色进行生产；PE 接地线颜色需为绿色不低于 40%的双色线，长度喷码抽查误差需在 0.3%内，不符合要求的将拒收并计算逾期交货违约金；或降级按向供方提出双倍质量缺少索赔，即例电缆规格的铜截面积 A 平方的，实际检验为 B平方，则结算平方为 =B-2(A-B) ,并向下靠低一级截面积平方的电缆规格单价进行使用结算。
2.2.4每批电缆成品电缆的外护套表面应连续喷印厂名、型号、电压、导体截面、制造年份、长度和按照的业主书面通知上规格（含线色要求）外，长度喷码误差需在 0.5%内，电缆外皮喷码油墨数据需具有 10 年以上长期保持要求，内护套内的电线表面应连续喷印业主规定的永久性数字标记，标志应字迹清楚、容易辨认、耐擦。
2芯皮纤传输距离
2芯皮纤传输距离1. 介绍2芯皮纤是一种用于传输光信号的光纤，它由两根纤芯和包覆的外皮组成。
2芯皮纤的设计目的是提供更长的传输距离，同时保持较高的传输效率和可靠性。
本文将详细介绍2芯皮纤传输距离的相关知识。
2. 2芯皮纤的结构2芯皮纤由两根纤芯和外皮构成。
纤芯是光信号传输的核心部分，它是由高折射率材料制成，光信号在其中传输。
外皮是纤芯的保护层，用于防止光信号外部干扰和损耗。
3. 2芯皮纤的工作原理当光信号通过2芯皮纤传输时，信号会沿着纤芯传播。
由于纤芯的高折射率，光信号会被完全反射，从而保持在纤芯内部传输。
外皮的作用是保护纤芯，防止光信号损失和外部干扰。
4. 2芯皮纤传输距离的影响因素2芯皮纤传输距离受到多个因素的影响，包括： - 纤芯材料：不同的纤芯材料具有不同的折射率和传输特性，影响传输距离。
- 纤芯直径：纤芯直径越小，光信号传输损耗越小，传输距离越长。
- 外皮材料：外皮材料的质量和厚度会影响纤芯的保护程度，进而影响传输距离。
- 光源功率：光源的功率越大，能够传输的距离也越远。
- 光纤连接器的质量：连接器的质量会影响信号传输的可靠性和损耗。
5. 2芯皮纤传输距离的优势相比于其他类型的光纤，2芯皮纤具有以下优势： - 较长的传输距离：由于纤芯材料和结构的优化设计，2芯皮纤能够实现较长的传输距离，适用于远距离通信和数据传输。
- 较低的传输损耗：2芯皮纤的纤芯直径较小，能够降低光信号的传输损耗，提高传输效率。
- 较高的传输速率：2芯皮纤能够支持高速光信号传输，适用于大容量数据传输和高速网络通信。
6. 2芯皮纤的应用领域2芯皮纤广泛应用于以下领域： - 长距离通信：2芯皮纤的较长传输距离使其成为远距离通信的理想选择，例如海底光缆和长距离网络连接。
- 数据中心：2芯皮纤的高速传输和较低的传输损耗使其成为数据中心内部网络的首选光纤。
- 视频监控：2芯皮纤能够传输高清视频信号，广泛应用于视频监控系统的摄像头和监视器之间的连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2芯皮线光缆技术要求：
主要技术要求和指标参数
主要技术要求和指标以现行国家标准或行业标准为准。
光缆中的光纤
符合ITU-T G.657A及YD/T 1954－2009标准规定的B6类光纤。
成缆后光纤的衰减系数:
（1）在1310ｎｍ波长上的最大衰减系数为：0.35ｄＢ／ｋｍ。
在1383ｎｍ±3ｎｍ波长上的最大衰减系数小于：0.35ｄＢ／ｋｍ。
在1550ｎｍ波长上的最大衰减系数不大于0.25(特殊地区0.21)ｄＢ／ｋｍ。
在1285～1330ｎｍ波长范围内，任一波长上光纤的衰减系数与1310ｎｍ波长上的衰减系数相比，其差值不超过0.07ｄＢ／ｋｍ。
在1525～1575ｎｍ波长范围内，任一波长上光纤的衰减系数与1550ｎｍ波长上的衰减系数相比，其差值不超过0.05ｄＢ／ｋｍ。
在1575～1625ｎｍ波长范围内的最大衰减系数不大于为：0.25 ｄＢ／ｋｍ。
（2）光纤衰减曲线应有良好的线性并且无明显台阶。
用OTDR检测任意一根光纤时，在1310ｎｍ和1550ｎｍ处500ｍ光纤的衰减值不大于(a
+0.10dB)/2，
mean
是光纤的平均衰减系数。
a
mean
截止波长应满足下述λｃｃ的要求:
λｃｃ（在20米光缆＋2米光纤上测试）：≤1260ｎｍ。
偏振模色散
在1550ｎｍ波长光缆单盘偏振模色散系数：≤0.125ｐｓ／；
光纤成缆后必须满足在1550ｎｍ波长光缆链路（≥20盘光缆）偏振模色散系数≤0.10ｐｓ／；Q（概率）=0.01%。
光纤在1550ｎｍ、1625ｎｍ波长上的弯曲衰减特性
以15ｍｍ的弯曲半径松绕10圈后，1550ｎｍ衰减增加值应小于0.03ｄＢ，
1625ｎｍ衰减增加值应小于0.1ｄＢ；
以10ｍｍ的弯曲半径松绕1圈后，1550ｎｍ衰减增加值应小于0.1ｄＢ，1625ｎｍ衰减增加值应小于0.2ｄＢ。
以7.5ｍｍ的弯曲半径松绕1圈后，1550ｎｍ衰减增加值应小于0.5ｄＢ，1625ｎｍ衰减增加值应小于1ｄＢ。
2.1.1.6测试方法：
2.1.1.2 ～ 2.1.1.5项，按照国家标准和ITU-T G.650建议规定的方法测试。
光缆的外形结构
图1 普通蝶形引入光缆结构示意图
图2 自承式蝶形引入光缆结构示意图
图3 管道蝶形引入光缆(600N)结构示意图
光纤识别
光纤涂覆层应着色，着色层颜色应是符合GB 6995.2规定的蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红或青绿色。
2芯皮线光缆的光纤为蓝和橙色。
加强构件
光缆中的加强构件应为高强度不锈钢钢丝的金属加强构件。
加强构件应嵌入在护套内，不得外露。
在光缆制造长度内，加强构件不允许有接头。
2.4.2光缆的加强构件应平行对称放置于光缆中，且应相同。
增强构件
自承式蝶形引入光缆中除了应放置加强构件外，还应放置增强构件（即自承件）。
光缆的增强构件即为吊线，用以架空敷设时承载大部分的张力。
吊线为单根钢丝。
在光缆制造长度内，增强构件不允许有接头。
阻水层
管道式蝶形引入光缆应有良好的抗拉性能、抗侧压能力和抗渗水能力，光缆护套以内的所有间隙应有有效的阻水措施，在铝带和普通蝶形引入光缆之间设有阻水层。
阻水层材料为吸水膨胀带。
吸水膨胀带性能应符合YD/T 1115.1的规定。
护套
缆芯（和吊线）外应挤包一层具有保护功能的护套，护套材料采用低烟无卤阻燃聚烯烃护套，且符合YD/T 1113的规定。
护套的表面应平整光滑、颜色均匀，没有裂痕、气泡和污渍。
护套应连续地挤包在光纤、加强构件上。
加强构件外和增强构件外的护套最小厚度均应不小于0.4mm,管道蝶形引入光缆外护套厚度不小于1.0mm。
用于室内的蝶形引入光缆，护套颜色应采用白色；用于室外的光缆，其护套颜色应为黑色。
光缆护套的机械物理特性应符合表2、表3的规定，若有性能更优的其他材料，投标人应向招标人进行建议，在取得招标人同意后才能采用。
表2 护套的机械物理性能
表3 外护套的机械物理性能
蝶形引入光缆机械特性指标（见表4）
表4 蝶形引入光缆机械特性指标
蝶形引入光缆温度特性（见表5）
表5 蝶形引入光缆温度特性
可分离性
该条款指对蝶形引入光缆部分进行检验，而对自承式和管道蝶形引入光缆应将吊线和外层护套部分剥除后进行；
应能从光缆分离口处较容易地将光缆分离200mm，其撕裂力的最小值应不低于3N，最大值应不大于10N；
分离后，光纤应能完全裸露出来，且着色层无明显剥落，分离出来的光纤应不能从剩余的光缆中用手抽动出来；加强构件处的护套应保持完整，无裂纹。
蝶形引入光缆的燃烧性能
蝶形引入光缆的燃烧性能应满足下列要求：
阻燃性：应能通过GB/T 18380.11-2008规定的单根垂直燃烧试验。
投标人要求时，垂直布放于竖井的光缆阻燃性应通过GB/T 18380.11-2008规定的C 类成束燃烧试验；
烟密度：透光率不小于 50％；
腐蚀性：光缆燃烧时产生气体的PH值应不小于4.3，电导率应不大于10μS/mm。
低温下卷绕性能
光缆应具有耐-15℃低温下卷绕的能力，试验完成后，光纤应不断裂，护套应无目视可见开裂。
渗水性能
在常温下，将3m长一段管道式蝶形引入光缆1m水头加在光缆一端的全部截面上，保持24小时，试验的另一端（未密封端），应检测不到水。
光缆弯曲半径
光缆最小弯曲半径应满足表7的要求，弯曲应在光缆的扁平方向上进行。
表7光缆最小弯曲半径
环保性能
光缆组成材料应根据SJ/T 11363-2006中的规定进行分类。
光缆用均匀材料（EIP-A类）中禁用的有毒有害物质限量应符合表8规定。
其它分类材料中禁用物质的限量应符合SJ/T 11363-2006中的相关规定。
表8光缆材料中禁用物质的含量限值
交货长度
光缆成卷交货长度一般应为标准制造长度（见表9）；
同时应能根据招标人的要求制定交货长度；
光缆在交货长度上不能有光纤接头。
表9 光缆标准制造长度
光缆的试验方法
光缆的各项性能应按YD/T 1954－2009规定的试验方法检验，并达到（或正偏离）相关技术指标。
标志、包装、运输
标志
1）光缆应在护套表面作永久标志，标志应不影响光缆的任何性能，相邻标志始点间的距离为1米。
2）光缆外护层上应以１米间隔印出以下内容：
(1)纵长米；
(2)光缆规格型号；
（3）阻燃性能分类代号；
(4)“贵州广电网络”字样；
(5)制造厂家；
(6)制造年份；
以上标志必须是永久和清晰的（在光缆的寿命期间内）。
尺码的精确度应正偏离每100m±0.2m。
3）产品结构型式：
表6 蝶形引入光缆常用结构型式及其名称
4）标志应清晰，并与护套粘贴牢固，经擦拭后应仍可辨认。
5）加工订货时应标明光缆产品标记, 它由光缆的型号和标准编码组成。
例如：金属加强件、低烟无卤阻燃聚烯烃护套、蝶形引入光缆，包含2根B6b 类光纤，则产品的标记为：GJXH 2B6b。
包装和运输
A、产品应包装出厂，具体要求如下，下列未包含的其他包装要求应符合YD/Y1997-2009及GB/T 3873-1983中的规定。
B、 2.18.2.1 每盘为一个制造长度。
C、 2.18.2.2 盘筒要求
D、盘筒体最小直径应小于200mm。
盘绕光缆应整齐排列，不松散。
光缆两端应固定，其盘具内端宜能存放2m以上的光缆，以供检测时用。
E、 2.18.2.3 保护
F、成盘或成圈光缆产品应加包装保护。
G、 2.18.2.4 包装标识
H、成盘或成圈光缆产品包装上应标明以下内容：
I、制造厂名称；
J、光缆型号、出厂编号；
K、光缆长度，m；
L、毛重，kg；
M、制造年、月；
N、表示缆盘正确滚动方向的箭头；
O、执行标准号；
P、保证储运安全的标志。
Q、运输时应遮蓬，防止雨雪淋、日晒，装卸应小心，防止碰撞。
