基于MATLAB的信号波形与频谱分析

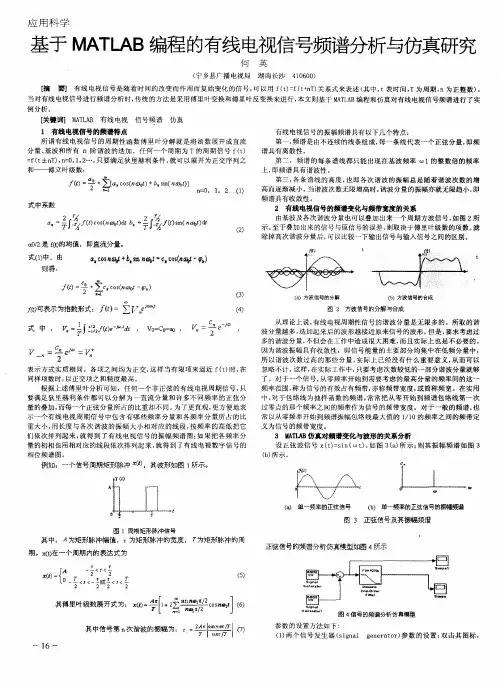

基于MATLAB编程的有线电视信号频谱分析与仿真研究
图 ９滤波前后的信号频谱
（ 上转第 １ ８页） 造型上较轻柔 ， 与城市徽标的形象尚有差距 ， 且颜色 为栗 红 色， 没有明确的根据和意义 ； 第二种方案综合 了综合新余 余’ ’ 字的草书、
袁 河 、 女 下凡 和 新 余 市“以人 为 本 ” 管 理 理念 四 个元 素 ， 型和 含 义 上 仙 的 造 较 第 一种 方 案 更 丰 富 和 贴 切 ， 比上 述 两 种 草 案 ， 以 发现 方 案二 在 形 象 对 可
ｋ ０： 一】 ＝ ห้องสมุดไป่ตู้ ：
（） ２ 滤波器模块参数的设置： 双击该图标， 系统弹 出如上 图 ６所示 的对 话框 。滤波 器类型选 为低通 （ｏ ｐ ｓ ） 截 止频率 为 １Ｈ ， Ｌｗａｓ， ０ Ｚ 其它均 为默认
值。
ｆｆ＊／ ： ＝ ｓ ｋ Ｎ
ｓ ｂ ｌｔ ２ １２ ：ｌ ｔ ｆ ａ （） ｕ ｐ ｏ （ ， ，） ｐ ｏ （， ｂ Ｙ ） ｔ ｔｅ（Ｆ Ｔ 幅 度 谱 ） ） ｉｌ ’Ｆ （ ’：
Ａ ａ ｔｉ ｅ Ｎ ｔ ｏ ｋ Ｂａ ｅ Ｆ ｚ ｙ Ｉ ｆ ｒ ｎ ｅ Ｓ ｓ ｅ ｆ ｒ ｄ ｇ ～ ｄ ｐ ｖ ｅ ｗ ｒ ｓｄ ｕ ｚ ｎ ｅ ｅ ｃ ｙ ｔｍ ｏ ｉ ｉ
Ｂ
ｔ ｍ ｄ ａｔ ｏ ｒ ｃ ｇ ｔｉ ｎ Ｅ ｐ ｒ Ｓ Ｓｙ ｔ ｍ ｗｉ ｈ Ａｐ ｉ ａ ａｌ ｏ ｕｌ ｉ ｎ ｅ ｏ ｎｉ ｏ ． ｘ ｅ ｔ ｓ ｅｓ ｔ ｐｌ ｃ ～ ｔ ｏ ｓ， ０ ７， ３： ８ — ８ ． ｉ ｎ ２ ０ ３ ５ ２ ５ ９ ■
史源远流长； 由曲线和两点组成阿 ‘ ” ， 余 字 抽象 成‘ ” 人 的形象 ， 表达新余市
ｒｅ ｏ ｎｉ ｉ ｎ ｃｇ ｔｏ ｂ ｅ ａｓ ｄ ｏ ｎ ｗｖ１ｔ ａ ｅ ｅ ａ ａ ｔ ｖ ｄｐｉｅ ｎｔｏｋ ｅ ｗ ｒ ｂｓｄ ａ ｅ
信号的频谱分析及MATLAB实现
信号的频谱分析及MATLAB实现频谱分析是对信号的频率特性进行研究和分析的方法，可以帮助我们了解信号中不同频率成分的强度和分布情况。
MATLAB是一款功能强大的数学计算和数据处理软件，具有丰富的信号处理工具箱，可以方便地进行频谱分析。
频谱分析的基本原理是将时域信号转换为频域信号，即将信号从时域表示转换为频域表示。
在频域表示中，信号的幅度和相位都可以很直观地观察和分析。
频谱分析的第一步是对信号进行采样和离散化，得到离散时间序列信号。
可以使用MATLAB中的信号处理函数进行采样和离散化的操作。
例如，可以使用"audioread"函数读取音频文件，并使用"fft"函数对信号进行快速傅里叶变换。
接下来，可以使用MATLAB提供的"fftshift"函数对离散频谱进行平移操作，使得频谱的零频率分量位于频谱中心。
然后，可以计算频谱的幅度谱和相位谱，并使用"abs"和"angle"函数提取幅度和相位信息。
除了基本的频谱分析方法外，MATLAB还提供了更高级的频谱分析工具，如功率谱密度估计和滤波器设计等。
使用这些工具，可以更准确地估计信号的频谱特性，并对信号进行滤波和频谱修正等处理。
总结起来，频谱分析是对信号频率特性进行研究的重要方法，MATLAB提供了丰富的工具和函数，便于实现频谱分析的各个步骤。
通过对信号频谱的分析，可以更深入地了解信号的特性和结构，为信号处理和相关研究提供有力支持。
（注：由于所给的字数限制，以上内容只是对频谱分析及MATLAB实现的简要介绍。
Matlab中的频谱分析技巧
Matlab中的频谱分析技巧频谱分析是信号处理中一种常用的技术，它可以将信号在频域中进行分析，从而揭示出信号的频率成分和能量分布。
在Matlab中，有许多强大的工具和函数可以用于频谱分析，本文将介绍一些常用的频谱分析技巧。
一、信号的时域和频域表示在进行频谱分析之前，我们首先需要了解信号的时域和频域表示。
时域表示是指信号在时间上的变化情况，主要通过波形图来展示。
而频域表示则是指信号在频率上的分布情况，主要通过频谱图来展示。
在Matlab中，我们可以使用fft函数将信号从时域转换为频域。
二、频谱图的绘制绘制频谱图是频谱分析中的一个重要步骤。
在Matlab中，我们可以使用fft函数将信号进行傅里叶变换，然后使用plot函数将频谱绘制出来。
例如，我们有一个采样频率为1000Hz的正弦信号，频率为50Hz，信号持续时间为1秒。
以下是绘制频谱图的代码：```fs = 1000; % 采样频率t = 0:1/fs:1-1/fs; % 时间序列f = 50; % 信号频率x = sin(2*pi*f*t); % 生成正弦信号N = length(x); % 信号长度X = fft(x,N); % 信号傅里叶变换P = abs(X).^2/N; % 计算信号功率谱密度f = fs*(0:(N/2))/N; % 构造频率向量plot(f,P(1:N/2+1)) % 绘制频谱图xlabel('Frequency (Hz)') % X轴标签ylabel('Power Spectral Density') % Y轴标签```三、频谱分析中的窗函数在实际的信号处理中，我们通常会遇到非周期信号或突变信号。
这种信号在频谱分析中会产生泄漏效应，即频谱图中出现额外的频谱成分。
为了解决这个问题，我们可以使用窗函数来减小泄漏效应。
Matlab中提供了多种窗函数的函数，如hamming、hanning、blackman等。
基于Matlab系统的信号FFT频谱分析与显示
N- 1
∑ X( m, k) =
wm ( n) õxm ( n) õe- j2Pnk/ 2N , k = 0, …, N - 1
(2)
n= 0
ûX ( m, k) û便是 xm( n) 的短时幅度谱估计. 把 m 当作时间变量, k 当作频率变量, 则ûX ( m,
k) û就是信号 x( n) 的动态频谱. 由 20·log10( ûX( m, k) û) 就是以 dB 表示的动态频谱.
1. 1 离散信号的短时 FF T 频谱分析
现代信号频谱分析是基于离散时域的短时 F our ier 分析[ 4, 5] . 设离散时域采样信号为 x
( n) , n= 0, 1, …, N - 1 是时域采样点序号, N 是信号长度. 在数字信号处理中, 用加窗方法将
信号分段( 帧) . 此时 x( n) 表示成 xm( n) , n= 0, 1, …, N - 1, m 是帧的序号, n 是帧同步的时间
值之间所代表的频率间隔 f 0. f 0 的大小取决于帧长 N 以及信号采样频率 f S. 根据 Nyquist 采
基于MATLAB的连续信号的频谱分析

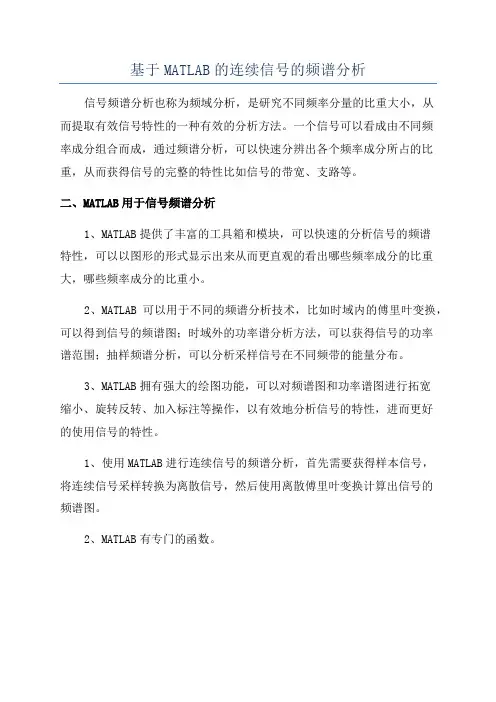

基于MATLAB的连续信号的频谱分析
信号频谱分析也称为频域分析，是研究不同频率分量的比重大小，从
而提取有效信号特性的一种有效的分析方法。
一个信号可以看成由不同频
率成分组合而成，通过频谱分析，可以快速分辨出各个频率成分所占的比重，从而获得信号的完整的特性比如信号的带宽、支路等。
二、MATLAB用于信号频谱分析
1、MATLAB提供了丰富的工具箱和模块，可以快速的分析信号的频谱
特性，可以以图形的形式显示出来从而更直观的看出哪些频率成分的比重大，哪些频率成分的比重小。
2、MATLAB可以用于不同的频谱分析技术，比如时域内的傅里叶变换，可以得到信号的频谱图；时域外的功率谱分析方法，可以获得信号的功率
谱范围；抽样频谱分析，可以分析采样信号在不同频带的能量分布。
3、MATLAB拥有强大的绘图功能，可以对频谱图和功率谱图进行拓宽
缩小、旋转反转、加入标注等操作，以有效地分析信号的特性，进而更好
的使用信号的特性。
1、使用MATLAB进行连续信号的频谱分析，首先需要获得样本信号，
将连续信号采样转换为离散信号，然后使用离散傅里叶变换计算出信号的
频谱图。
2、MATLAB有专门的函数。
MATLAB处理信号得到频谱、相谱、功率谱全解
第一：频谱一.调用方法X=FFT(x)；X=FFT(x，N)；x=IFFT(X);x=IFFT(X,N)用MATLAB进行谱分析时注意：（1）函数FFT返回值的数据结构具有对称性。
例：N=8;n=0:N-1;xn=[4 3 2 6 7 8 9 0];Xk=fft(xn)→Xk =39.0000 -10.7782 + 6.2929i 0 - 5.0000i 4.7782 -7.7071i 5.0000 4.7782 + 7.7071i 0 + 5.0000i -10.7782 - 6.2929iXk与xn的维数相同，共有8个元素。
Xk的第一个数对应于直流分量，即频率值为0。
（2）做FFT分析时，幅值大小与FFT选择的点数有关，但不影响分析结果。
在IFFT时已经做了处理。
要得到真实的振幅值的大小，只要将得到的变换后结果乘以2除以N即可。
二.FFT应用举例例1：x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t)。
采样频率fs=100Hz，分别绘制N=128、1024点幅频图。
clf;fs=100;N=128; %采样频率和数据点数n=0:N-1;t=n/fs; %时间序列x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t); %信号y=fft(x,N); %对信号进行快速Fourier变换mag=abs(y); %求得Fourier变换后的振幅f=n*fs/N; %频率序列subplot(2,2,1),plot(f,mag); %绘出随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=128');grid on;subplot(2,2,2),plot(f(1:N/2),mag(1:N/2)); %绘出Nyquist频率之前随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=128');grid on;%对信号采样数据为1024点的处理fs=100;N=1024;n=0:N-1;t=n/fs;x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t); %信号y=fft(x,N); %对信号进行快速Fourier变换mag=abs(y); %求取Fourier变换的振幅f=n*fs/N;subplot(2,2,3),plot(f,mag); %绘出随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=1024');grid on;subplot(2,2,4)plot(f(1:N/2),mag(1:N/2)); %绘出Nyquist频率之前随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=1024');grid on;运行结果：fs=100Hz，Nyquist频率为fs/2=50Hz。
matlab 信号 频谱分析实验报告
MATLAB 信号频谱分析实验报告实验目的本实验旨在使用MATLAB软件进行信号频谱分析，包括对信号的时域分析和频域分析，以及频谱图的绘制和解读。
实验步骤1. 准备工作在开始实验之前，首先需要安装MATLAB软件，并启动软件。
2. 信号生成在MATLAB的命令窗口中，通过使用信号发生器生成一个信号。
可以选择使用正弦波、方波、三角波等不同类型的信号进行频谱分析。
3. 信号时域分析使用MATLAB的时域分析函数，如plot函数，绘制生成的信号的时域波形图。
plot(t, x);title('信号的时域波形图');xlabel('时间');ylabel('幅值');其中，t表示时间轴上的时间点，x表示生成的信号。
4. 信号频域分析使用MATLAB的频域分析函数，如fft函数，将时域信号转换为频域信号。
X = fft(x);可以通过计算得到信号的频率分量f和幅度谱A。
L = length(x);f = Fs*(0:(L/2))/L;A = abs(X/L);A = A(1:L/2+1);其中，Fs表示信号的采样率。
5. 绘制频谱图使用MATLAB的绘图函数，如plot函数，将频域信号的频谱绘制成图表。
plot(f, A);title('信号的频谱图');xlabel('频率');ylabel('幅值');6. 频谱图解读通过观察频谱图，可以分析信号在不同频率上的能量分布情况。
高幅度的频率分量表示信号在该频率上具有较大的能量，低幅度的频率分量表示信号在该频率上具有较小的能量。
7. 实验总结通过本次实验，我们学习了如何使用MATLAB进行信号的时域分析和频域分析。
时域分析可以帮助我们观察信号在时域上的变化情况，频域分析可以帮助我们了解信号在不同频率上的能量分布情况。
通过绘制频谱图，我们可以直观地观察信号的频谱特征，并进行进一步的信号分析和处理。
应用MATLAB对信号进行频谱分析及滤波
应用MATLAB对信号进行频谱分析及滤波fs=input('please input the fs:');%设定采样频率N=input('please input the N:');%设定数据长度t=0:0.001:1;f=100;%设定正弦信号频率%生成正弦信号x=sin(2*pi*f*t);figure(1);subplot(211);plot(t,x);%作正弦信号的时域波形axis([0,0.1,-1,1]);title('正弦信号时域波形');z=square(50*t);subplot(212)plot(t,z)axis([0,1,-2,2]);title('方波信号时域波形');grid;%进行FFT变换并做频谱图y=fft(x,N);%进行fft变换mag=abs(y);%求幅值f=(0:N-1)*fs/N;%横坐标频率的表达式为f=(0:M-1)*Fs/M; figure(2);subplot(211);plot(f,mag);%做频谱图axis([0,1000,0,200]);title('正弦信号幅频谱图');y1=fft(z,N);%进行fft变换mag=abs(y1);%求幅值f=(0:N-1)*fs/N;%横坐标频率的表达式为f=(0:M-1)*Fs/M; subplot(212);plot(f,mag);%做频谱图axis([0,1000,0,200]);title('方波信号幅频谱图');grid;%求功率谱sq=abs(y);power=sq.^2;figure(3)subplot(211);plot(f,power);title('正弦信号功率谱');grid;sq1=abs(y1);power1=sq1.^2;subplot(212);plot(f,power1);title('方波信号功率谱');grid;%用IFFT恢复原始信号xifft=ifft(y);magx=real(xifft);ti=[0:length(xifft)-1]/fs;figure(4);subplot(211);plot(ti,magx);axis([0,0.1,-1,1]);title('通过IFFT转换的正弦信号波形');zifft=ifft(y1);magz=real(zifft);ti1=[0:length(zifft)-1]/fs;subplot(212);plot(ti1,magz);title('通过IFFT转换的方波信号波形');grid;please input the fs:1000please input the N:1024。
基于MATLAB的信号波形与频谱分析
基于MATLAB的信号波形与频谱分析摘要本文利用MATLAB软件进行信号频谱分析的设计，并通过GUI界面(图形用户界面)实现信号频谱分析的动态设计。
用户可与计算机交互式地进行对象参数的设置、控制算法的选取、以及对离散信号与连续信号的动态频谱分析。
并利用MATLAB内嵌的Simulink模块，实现系统的信号频谱分析，满足不同用户的不同要求。
MATLAB的GUIDE是专门用于图形用户界面（GUI）程序设计的快速开发环境，本文从介绍GUIDE入手结合具体的软件图形界面实例，给出了利用GUIDE制作图形用户界面的基本方法。
通过本文的研究得出利用GUIDE设计的仿真界面不仅可以对离散信号与连续信号的动态频谱进行相关分析，而且还可以对此问题作进一步的预测和分析。
基于GUIDE技术制作的图形用户界面，具有友好性，开放性，方便科研人员不断地研究和扩充。
关键词频谱分析；GUI；SIMULINK；MATLABAbstractUsing MATLAB software for signal spectrum analysis of the design, and through the GUI interface (graphical user interface) signal spectrum analysis of the dynamic design. Users can interactively with the computer targeting parameters for the establishment, control algorithm selection, and the discrete signals and continuous signal analysis of the dynamic spectrum. MATLAB and Simulink embedded module, the signal system to achieve spectral analysis, meet the needs of different users with different needs.MATLAB GUIDE is devoted to the graphical user interface (GUI) design procedures for the rapid development environment, This paper introduced GUIDE start from the context of the specific examples of graphical interface software, GUIDE is produced using a graphical user interface methods. Through this paper, the study of the use of simulation GUIDE interface design can not only right for discrete signal and the signal dynamic spectrum analysis, but also the issue for further analysis and forecasts. GUIDE technology based on the production of graphical user interface is friendly and open, facilitate researchers continue to study and expanded.Keywords Spectrum Analysis ；GUI；SIMULINK；MATLAB目录摘要 (I)Abstract (II)第1章绪论 (1)1.1 MATLAB应用软件简介 (1)1.2课题研究的内容 (2)1.2.1信号的频谱分析 (2)1.2.2信号频谱分析的原理 (3)1.2.3频谱分析与显示原理 (3)1.2.4对三阶交调进行模拟分析 (3)1.2.5伪彩色编码的动态频谱图显示 (4)1.2.6宽带频谱图与窄带频谱图 (5)1.3 GUI界面设计实现 (5)1.4 SIMULINK (6)1.4.1 SIMULINK模型与文件 (7)1.4.2 SIMULINK仿真原理 (7)第2章MATLAB工具箱的概述及GUI界面的简介 (8)2.1引言 (8)2.2句柄图形及图形用户界面 (8)2.3 GUIDE (8)2.4编制回调程序 (10)2.5主界面 (10)2.6子界面 (11)2.7基于MATLAB信号处理工具箱的数字滤波器设计与仿真 (11)2.8带通滤波器设计实例 (12)第3章GUI界面下噪声信号的频谱分析与实现 (14)3.1概述 (14)3.2 MATLAB信号处理工具箱介绍及功能 (14)3.2.1MATLAB工具箱介绍 (14)3.2.2工具箱功能 (15)3.3通风机噪声信号的采集方法 (17)3.4噪声信号的频谱分析 (18)3.5 GUI界面下噪声频谱分析的实现 (19)结论 (22)致谢 (23)参考文献 (24)附录A (25)附录B (27)第1章绪论1.1 MATLAB应用软件简介MATLAB是一种功能强大的科学计算和工程仿真软件，它的交互式集成界面能够帮助用户快速地完成数值分析、矩阵运算、数字信号处理、仿真建模、系统控制和优化等功能。
基于MATLAB的信号的频谱分析
基于MATLAB的信号的频谱分析信号频谱分析是一种将时域信号转换为频域信号的方法。
频谱分析可以帮助我们了解信号的频率成分、频率特性以及频率分布情况。
MATLAB 是一种强大的信号处理工具，提供了丰富的函数和工具用于频谱分析。
在MATLAB中，频谱分析主要通过使用FFT（快速傅里叶变换）来实现。
FFT可以将时域信号转换为频率域信号，它是一种高效的计算算法，可以快速计算信号的频谱。
首先，我们需要先读取信号数据并将其转换为MATLAB中的矩阵数据形式。
可以使用`load`函数读取信号数据，然后将其存储为一个向量或矩阵。
```matlabdata = load('signal_data.txt');```接下来，我们可以使用`fft`函数对信号进行频谱分析。
`fft`函数会返回一个复数向量，表示信号在频率域的频率分量。
```matlabfs = 1000; % 采样频率N = length(data); % 信号长度frequencies = (0:N-1)*(fs/N); % 计算频率坐标轴spectrum = fft(data); % 进行FFT变换```在以上代码中，我们先计算了信号的采样频率`fs`和信号的长度`N`。
然后使用这些参数计算频率坐标轴`frequencies`。
最后使用`fft`函数对信号进行FFT变换，得到信号的频谱`spectrum`。
为了得到信号的幅度谱图，我们可以使用`abs`函数计算复数向量的绝对值。
```matlabamplitude_spectrum = abs(spectrum);```接下来，我们可以绘制信号的幅度谱图。
使用`plot`函数可以绘制信号在频率域的幅度分布图。
```matlabfigure;plot(frequencies, amplitude_spectrum);xlabel('Frequency (Hz)');ylabel('Amplitude');title('Amplitude Spectrum');```此外，我们还可以绘制信号的功率谱图。
基于MATLAB的信号波形与频谱分析
中文摘要利用DFT分析信号频谱的基本流程，阐述了频谱分析过程中误差形成的原因及减小分析误差的主要措施。
实例列举了基于MATLAB GUI编制的信号分析系统，集成了常用的信号分析方法，系统界面友好，使用方便，与传统处理方法相比效率更高。
关键词：MATLAB GUI；信号分析；频谱分析Analysis of Signal Waveform and FrequencySpectrum Based on MATLABAbstractThe use of DFT analysis of signal spectrum basic process , elaborated spectral analysis in the process of formation and reduce error analysis error measures. The examples cited MATLAB GUI system based on the signal analysis system, integrated with the commonly used method of signal analysis, the system friendly interface, convenient use, compared with the traditional processing approaches more efficient.Key words: MATLAB GUI; signal analysis; spectrum analysisI目录中文摘要 (I)Abstract (I)引言 (3)1.信号的概述 (3)1.3 信号频谱的误差分析 (5)2.信号的频谱分析 (6)2.1 软件介绍 (7)2.1.1 MATLAB软件介绍 (7)2.1.2 GUI软件介绍 (7)2.2 信号的频谱分析 (7)2.2.1 信号谱分析的原理 (7)2.2.2 信号谱编程思路 (8)3.信号系统频谱分析实例 (9)3.1系统设计 (9)4.结论 (17)参考文献 (18)致谢 (19)II引言信号的频谱分析是利用傅里叶分析的方法，求出与时域描述相对应的频域描述，从中找出信号时域波形相对应的频率函数，从中找出描述该信号频谱结构的变化规律，以达到特征提取的目的。
基于MATLAB的信号的频谱分析
基于MATLAB的信号的频谱分析信号的频谱分析是一种重要的信号处理技术，广泛应用于通信、声音处理、图像处理等领域。
MATLAB作为一种功能强大且易于使用的数学软件工具，也提供了丰富的信号频谱分析函数和工具箱，方便进行频谱分析的研究和实践。
在本文中，我们将详细介绍MATLAB在信号频谱分析方面的应用，并通过几个实例来说明其使用方法和结果分析。
首先，我们需要了解频谱是什么。
频谱是对信号在频率域上的表示，描述了信号在各个频率上的强度分布情况。
频谱分析是将信号从时域转换到频域的过程，可以通过多种方法实现，其中最常用的是快速傅里叶变换（FFT）。
MATLAB提供了fft函数来完成信号的快速傅里叶变换，并得到信号的频谱。
以音频信号为例，我们可以使用MATLAB读取音频文件，并进行频谱分析。
具体步骤如下：1. 使用audioread函数读取音频文件，将其转换为数字信号。
```matlab[y,Fs] = audioread('audio.wav');```其中，y是音频信号的数据向量，Fs是采样率。
2.对信号进行快速傅里叶变换，得到信号的频谱。
```matlabY = fft(y);```3.计算频谱的幅度谱，即频谱的绝对值。
```matlabP = abs(Y);```4.根据采样率和信号长度计算频率轴。
```matlabL = length(y);f=Fs*(0:(L/2))/L;```5.绘制频谱图。
```matlabplot(f,P(1:L/2+1));xlabel('Frequency (Hz)');ylabel('Amplitude');```通过以上步骤，我们可以得到音频信号的频谱图像。
从频谱图中可以看出信号在各个频率上的强度分布情况，有助于我们对信号进行分析和处理。
除了音频信号，我们还可以对其他类型的信号进行频谱分析，比如图像信号。
MATLAB提供了imread函数用于读取图像文件，并通过fft2函数进行二维快速傅里叶变换。
基于MATLAB仿真分析频谱信号的误差
时域信号经过FFT 变换后可以得到信号在频域的频率分布和相应的幅值信息,在频域中只需要关注特定频率的信号,可以有效排除其他频率信号的干扰,从而利用频谱信息恢复出该频率的时域信号。
因此,频谱的信息准确与否会影响到恢复的时域信号。
本文利用MATLAB 软件,从时域正弦信号的初相位和采样频率出发,对FFT 变换后的频域信息误差进行了仿真分析。
1时域与频域信息之间的相互转换对于时域信号,如正弦信号y=Asin (2πft+ψ)+B ,其直流分量为B ,交流分量的幅值为A 、频率为f ,初始相位为ψ。
当模拟信号转化为数字信号时需要进行采样,采样频率f s 需满足采样定理,即f s >2f 。
对于采集的N 点序列,离散傅里叶变换(DFT )公式如下[1]:X (k )=N-1n =0∑x n e-2πNkn (k=0,1,…,N-1)(1)可由欧拉公式变形为:X (k )=N-1n =0∑x (n )(cos (2πkn N )-isin (2πkn N ))(2)X (k )=N-1n =0∑x (n )cos (2πkn N )-i N-1n =0∑x (n )sin (2πkn N )(k=0,1,…,N-1)(3)通过以上公式计算可以得到N 点序列的DFT 结果,从而得到信号在频域的信息。
本文在MATLAB 软件中使用的是FFT 算法。
FFT 是一种实现DFT 的快速算法,其采用分而治之的思想,利用复数形式的离散傅里叶变换来计算实数形式的离散傅里叶变换,使DFT 的计算量降低了一个或几个数量级,使得DFT 得到广泛的应用[2]。
从频域到时域的转换可以通过对频谱信息进行相应的计算得到。
以下以正弦信号y=2sin (2π×2000t+14π)+3为例,图1a为该信号的时域波形,图1b 为该信号的频谱。
该信号在时域的信息有:直流分量B=3,交流分量幅值A=2,频率f=2000Hz ,初相位ψ=14π。
基于MATLAB的时域信号采样及频谱分析
基于MATLAB的时域信号采样及频谱分析摘要:在MATLAB仿真环境下,通过观察所生成的采样信号的时域图和频谱图,对比采样信号重构后的时域图和信号频谱图,实现了对连续信号的采样与重构仿真。
关键词:采样MATLAB 频谱在一定的条件下,一个连续的时间信号完全可以在该信号相等的时间间隔上的瞬时值用来表示,同时运用这些样本值可以很好的把该信号完全的恢复过来。
而这样就为抽样定理提供了理论依据。
而抽样定理则是连续时间与离散时间的相互转换。
通过对采样信号的频谱进行观察,发现其原信号的频谱线性上出现重复的搬移,而给其乘以一个门函数,就可以使得原信号的频谱在频域上得以恢复。
1 采样定理其中采样则是由模拟信号经过A/D的相互变换转换形成数字信号的过程,信号采样之后,在频谱上产生了周期的延拓,就形成了每隔一个采样的频率fs,就会重复的出现一次这种现象。
为了保证采样过后的信号频谱的形状上不变,采样频率就必须大于信号中最高额频率成分的2倍,而这就是采样定理。
而时域采样定理的恢复原信号与采样信号必须满足于以下两个条件:(1)必须是带限信号,其频谱函数在|ω|>ωm各处为零,即只有带限信号才能适用采样定理。
(2)取样频率不能过低,必须ωs>2ωm。
即对取样频率的要求是取样频率要足够大,采得的样值要足够多,才能恢复原信号。
2 仿真分析通过产生一个连续时间信号并生成其频谱,然后对该连续信号抽样,并对采样后的频谱进行分析,最后通过设计低通滤波器滤出抽样所得频谱中多个周期中的一个周期频谱,并显示恢复后的时域连续信号。
对连续信号进行采样,在满足采样定理和不满足采用定理两种情况下对连续信号和采样信号进行FFT频谱分析。
以正弦函数为例,进行MATLAB仿真分析。
再对该信号进行FFT,得到其频谱图。
对连续的正弦信号进行采样,得到采样波形图和采样波形的频谱图,如图2所示。
将采样信号通过一个低通滤波器,对采样信号的频谱进行滤波,并输出该信号所恢复频谱信号与连续信号,如图3所示。
MATLAB信号频谱分析
MATLAB信号频谱分析信号频谱分析是指对信号进行频谱分析的过程。
频谱分析的目的是分析信号的频率特性，以便更好地了解信号的属性和行为。
MATLAB提供了丰富的工具和函数来进行信号频谱分析，使得分析过程更加简便和高效。
首先，要进行信号频谱分析，首先需要将信号转换成时域信号。
在MATLAB中，可以通过采样或生成适当的信号进行频谱分析。
对于已知的信号，可以直接在MATLAB中加载信号数据。
而对于需要生成的信号，可以利用MATLAB提供的函数来生成信号。
例如，可以使用sine函数来生成正弦信号，使用chirp函数来生成扫频信号等等。
一旦信号被输入到MATLAB中，就可以利用MATLAB的频谱分析函数来分析信号的频率特性。
MATLAB提供了一些重要的频谱函数，例如fft、spectrogram、pwelch等等。
这些函数可以计算信号的离散傅里叶变换（DFT）、短时傅里叶变换（STFT）以及功率谱密度（PSD）等等。
其中，fft函数是用来计算信号的DFT。
DFT将时域信号转换为频域信号，得到信号的频谱图。
可以利用MATLAB的fft函数计算信号的DFT，并通过绘制幅度频谱图和相位频谱图来展示信号的频谱特性。
这些频谱图可以帮助我们了解信号的频率分量和能量分布。
spectrogram函数是用来计算信号的STFT。
STFT将信号分解成一系列的短时段，并计算每个短时段内的频谱。
通过绘制时频谱图，可以更清晰地观察到信号的频率变化和时域行为。
时频谱图可以揭示出信号的频率分布和频谱特性的变化。
pwelch函数是用来计算信号的PSD。
PSD描述了信号在不同频率上的能量分布。
通过计算信号的PSD，可以更准确地了解信号的频率分量和能量分布情况。
可以利用MATLAB的pwelch函数计算信号的PSD，并通过绘制功率谱图来展示。
在进行信号频谱分析时，还可以对信号进行预处理和后处理。
预处理可以包括信号的滤波、去噪等操作，可以通过MATLAB提供的滤波函数和降噪函数来实现。
基于Matlab的频谱分析
基于Matlab 的频谱分析一、实验目的1、把握时域抽样定理。
2、通过实验加深对FFT 的明白得。
3、熟悉应用FFT 对典型信号进行频谱分析的方式。
二、实验原理一、时域抽样定理时域抽样定理给出了持续信号抽样进程中信号不失真的约束条件：关于基带信号，信号抽样频率 大于等于2倍的信号最高频率 ，即 。
时域抽样是把持续信号 变成适于数字系统处置的离散信号 。
对持续信号以距离T 抽样，那么可取得的离散序列为 。
图1 持续信号抽样的离散序列若 ，那么信号 与 的频谱之间存在： 其中： 的频谱为， 的频谱为 。
可见，信号时域抽样致使信号频谱的周期化。
(rad/s))e (j ΩX ()∑∞-∞=-=n n X T )(j 1sam ωω)e (j ΩX []k X )e (j ωX )j (ωX T sam/2πω=[]k X ()t X []()kTt kT X X ==k ()t X []k X ()t X []()kT t kT X X ==k m sam f f 2≥sam f m f为抽样角频率， 为抽样频率。
数字角频率Ω与模拟角频率ω的关系为：Ω=ωT 。
二、 离散傅立叶变换（DFT ）有限长序列)(n x 的离散傅立叶变换（DFT ）为10,)()]([)(10-≤≤==∑-=-N n W n x n x DFT k X N n kn N逆变换为10,)(1)]([)(10-≤≤==∑-=-N n W k X N k X IDFT n x N n kn N 3、快速傅立叶变换（FFT ）在各类信号序列中，有限长序列占重腹地位。
对有限长序列能够利用离散傅立叶变换(DFT)进行分析。
DFT 不但能够专门好的反映序列的频谱特性，而且易于用快速算法(FFT)在运算机上进行分析。
有限长序列的DFT 是其z 变换在单位圆上的等距离采样，或说是序列傅立叶的等距离采样，因此能够用于序列的谱分析。
FFT 是DFT 的一种快速算法，它是对变换式进行一次次分解，使其成为假设干小数据点的组合，从而减少运算量。
matlab 离散信号频谱分析实验报告
matlab 离散信号频谱分析实验报告实验目的：本实验旨在通过使用MATLAB软件对离散信号进行频谱分析，探究信号的频谱特性，并通过实验结果验证频谱分析的有效性和准确性。
实验原理：频谱分析是一种将信号从时域转换到频域的方法，通过分析信号的频谱特性可以了解信号的频率分布情况。
离散信号频谱分析主要基于离散傅里叶变换（DFT）和快速傅里叶变换（FFT）算法。
实验步骤：1. 生成离散信号：使用MATLAB中的函数生成一个离散信号，可以选择正弦信号、方波信号或其他类型的信号。
2. 绘制时域波形：将生成的离散信号在时域上进行绘制，观察信号的波形特征。
3. 进行频谱分析：使用MATLAB中的DFT或FFT函数对离散信号进行频谱分析，得到信号的频谱图像。
4. 绘制频谱图像：将频谱分析得到的结果进行绘制，观察信号在频域上的频率分布情况。
5. 分析频谱特性：根据频谱图像，分析信号的主要频率成分、频谱密度等特性。
实验结果与分析：通过实验我们选择了一个正弦信号作为实验对象，其频率为100Hz，幅值为1。
首先，我们绘制了该正弦信号的时域波形，观察到信号呈现出周期性的振荡特征。
接下来，我们使用MATLAB中的FFT函数对该离散信号进行频谱分析。
得到的频谱图像显示，信号的主要频率成分为100Hz，且幅值为1。
此外，频谱图像还显示了信号在其他频率上的幅值衰减情况，表明信号在频域上存在多个频率成分。
根据频谱图像，我们可以进一步分析信号的频谱特性。
首先，信号的主要频率成分为100Hz，这意味着信号的主要周期为0.01秒。
其次，频谱图像显示了信号在其他频率上的幅值衰减情况，说明信号在频域上存在多个频率成分，这可能与信号的采样率和信号源本身的特性有关。
实验结论：通过本次实验，我们成功地使用MATLAB对离散信号进行了频谱分析，并得到了信号的频谱图像。
实验结果表明，频谱分析是一种有效的信号分析方法，可以揭示信号的频率分布情况和频谱特性。
matlab 信号频谱分析实验报告
matlab 信号频谱分析实验报告Matlab 信号频谱分析实验报告引言：信号频谱分析是一项重要的技术，用于研究信号在频域上的特性。
在实际应用中，我们经常需要对信号进行频谱分析，以了解信号的频率成分和频谱特征。
本实验利用Matlab软件进行信号频谱分析，通过实验数据和结果展示，探索信号频谱分析的原理和应用。
实验一：时域信号与频域信号的关系在信号处理中，时域信号和频域信号是两个重要的概念。
时域信号是指信号在时间上的变化，频域信号则是指信号在频率上的变化。
通过傅里叶变换，我们可以将时域信号转换为频域信号，从而获得信号的频谱信息。
实验中，我们首先生成一个简单的正弦信号，并绘制其时域波形图。
然后，利用Matlab中的傅里叶变换函数对信号进行频谱分析，得到其频域波形图。
通过对比时域和频域波形图，我们可以观察到信号在不同频率上的能量分布情况。
实验二：频谱分析的应用频谱分析在许多领域中具有广泛的应用。
在通信领域中，频谱分析可以用于信号调制和解调、频率选择性传输等方面。
在音频处理中，频谱分析可以用于音乐合成、音频效果处理等方面。
在图像处理中，频谱分析可以用于图像压缩、图像增强等方面。
本实验中，我们以音频处理为例，展示频谱分析的应用。
首先，我们选取一段音频信号，并绘制其时域波形图。
然后，通过傅里叶变换，将信号转换为频域信号，并绘制其频域波形图。
通过观察频域波形图，我们可以了解音频信号在不同频率上的能量分布情况，从而进行音频效果处理或音频识别等应用。
实验三：信号滤波与频谱分析信号滤波是信号处理中常用的技术，用于去除信号中的噪声或干扰。
在频谱分析中，我们可以通过滤波器对信号进行滤波，从而改变信号的频谱特性。
本实验中，我们选取一段含有噪声的信号，并绘制其时域波形图。
然后，利用滤波器对信号进行滤波，并绘制滤波后的时域波形图和频域波形图。
通过对比滤波前后的波形图，我们可以观察到滤波器对信号频谱的影响，以及滤波效果的好坏。
结论：通过本实验，我们深入了解了Matlab在信号频谱分析中的应用。
基于MATLAB的连续信号的频谱分析
4.1 系统开发环境和运行环境.....................................................................................7 4.2 开发语言和开发工具介绍....................................................................................8
用Matlab画出信号的时域波形及频谱,观察它们的关系
f 3 (t） t[u(t 1) u(t 1)]
f '3 (t ) f 4 (t)
MATLAB编程 R=0.05; h=0.001; t=-1.2:R:1.2; y=t.*(t>=-1)-t.*(t>=1); f4=diff(y)/h; subplot(1,2,1),plot(t,f1) Xlabel('t'),ylabel('f4') axis([-2,2,-0.5,1.5]); N=1000; k=-N:N; W1=40; W=k*W1/N; F=y*exp(-j*t'*W)*R; F=real(F); subplot(1,2,2),plot(W,F) Xlabel('W'),ylabel('F(jw)')
二 实验目的
1 正确运用傅立叶变换
2用Matlab编程观察周期信 号的合成过程。进一步理 解周期信号的傅里叶级数 分解特性。
3.学习用Matlab绘制周期 信号频谱的方法。
三 实验原理
1. 周期矩形脉冲信号 的傅里叶展开系数 为sin 2x/2x的函数称为“采样函数”,这个 函数数据有以下特性
（1）Sa(2t)为偶函数 （2）当t→0时,Sa（t）=1是以1/t为振幅的 “正弦函数”；因而对于x的正负两半轴 都为衰减的正弦震荡；
f2(t)=u(t+2)-u(t-2) → ( e jw+e-jw)*(πδ(w)+jw)
f3(t)=t[u(t+1)-u(t-1)] → [πð(w)+1/jw] (ejw-e-jw)
f4(t)=df3(t)/dt →【πð（w）+1/jw】(ejw-e-jw)-2πð（w ）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
学生姓名：汪娟 指导老师：黄晓俊 专业班级：电子信息科学与技术08-4班
主要内容
1 信号的概述
2 利用MATALB GUI对信 号进行频谱分析 3 结论
Page 2
一 信号的分类
信号按时间是否连续可分为连 续时间信号和离散时间信号， 按周期性可分为周期信号和非 周期信号。那么在时域内信号 可分为四大类： 1 离散非周期信号（有限长序 列） 2 连续周期信号 （周期序列） 3 连续非周期信号 （一般模拟 信号）
Page 10
致谢
请各位老师同学批评指正！
开始 生成离散周期信号并绘制
截取的主值序列并绘制
用FFT计算主值序列的DFT
绘制频谱曲线 结束
图1.谱分析流程图
Page 5
ห้องสมุดไป่ตู้ 3 实例分析
(1)连续周期信号频谱分析
Page 6
（2）离散周期信号频谱分析
Page 7
（3）连续非周期信号频谱分析
Page 8
（4）离散非周期信号频谱分析
Page 9
4 连续周期信号
Page 3
二 信号谱分析的原理与编程思路
1 信号谱分析的原理 信号的频谱分析是利 用傅里叶分析的方法，求 出与时域描述相对应相对 应的频域描述，从中找出 信号时域波形相对应的频 域函数。本文将利用计算 机仿真方法实现信号的傅 里叶变换（FT）。
Page 4
2 编程思路
三 结论
信号的频谱分析是《信号与系统》课程中比较大的知识 模块，四种类型的信号其频谱各具特点，一般来讲，若信 号时域连续，则频域是非周期的，若时域离散，则频域是 周期的，本文的频谱分析系统中能够直接对比得出这样的 结论。另外随着时域参数的变化，对应的频谱也会发生相 应的变化。 在本系统，点击时域波形拖动鼠标就能调整时域信号 的幅度和频域等参数，而与此同时其对应的频谱变化特性 也同步显示出来，因而能够很方便的通过具体的波形变换 直观体现出这些规律，通过理论的讲解和实际的演示，图 文并茂，容易理解记住时域，频域对应的一些关系及变换 的规律
