8路抢答器电路制作原理分析

合集下载

电路实验8路抢答器的实训报告

电路实验8路抢答器的实训报告一、实验目的1.了解8路抢答器的组成和原理2.掌握8路抢答器的电路制作和调试技能3.实践运用起来熟练掌握了8路抢答器的使用方法。

二、实验器材和器件1. 电磁继电器8只2. 开关按键8个3. 蜂鸣器1只4. 电源模块1个5. 电子万用表6. 面包板和导线等三、实验原理8路抢答器的原理和电路结构如下图：如图所示，由8个电磁继电器K1-K8、8个普通开关按键S1-S8组成，当按下某一个开关按键时，相应的电磁继电器就会被触发，它的一个常闭触点被切换为常开触点。

此时旁边的普通开关按键的功能就失效了，而它的常闭触点得到电源的正电压为其继电器线圈提供持续的电流，使得它一直有效，直到驱动相应的蜂鸣器响起为止。

四、实验步骤1. 根据上面的原理图，在面包板上搭起8路抢答器电路的原理图，把8个开关按键和一个蜂鸣器接在对应的接口上，并连好电源。

2. 按下某一个开关按键，如S1，触发继电器K1，并把常开触点切换为常闭触点接通继电器K1的电流，此时蜂鸣器关闭。

4. 依次按下其它的开关按键，相应的继电器触发，而前面的继电器也随之失效，直到最后一个开关按键全部按下，最后的蜂鸣器响起，此时整个电路工作正常。

五、实验结论通过对8路抢答器的实验，可得出以下结论：1. 8路抢答器采用电磁继电器控制开关触点实现抢答功能，效果较稳定可靠。

3. 实际应用中可以根据具体需求再进一步改进电路，在电路中增加判断优先级的功能，实现更加多样化的使用效果。

六、实验感想本次实验中，我通过学习和制作8路抢答器电路，不仅对电磁继电器控制开关的工作原理有了更深入的理解，而且还对实践操作中常见的错误很快找到解决办法，感觉到自己又提高了一步。

在今后的学习和工作中，我将不断探索和实践，更加熟练地应用电路知识，为自己的未来事业奠定一个坚实的基础。

八路抢答器设计原理

八路抢答器设计原理八路抢答器原理图如下图所示，看起来其实也很简单的。

锁存器输入信号均为同一电平时，控制电路输出控制信号使锁存器进入工作状态，这时锁存器输入端的电平送往相应的输出端，当有一输入端电平发生跳变时，其对应输出端电平也随着变，此变化的输出电平送入控制电路，控制电路产生使锁存器锁存的控制信号，锁存器我们知道只要给他控制端一个电平他就进入锁存工作状态，不管任何一个输入端电平发生了变化，各输出端电平都会保持不变,与其它输出端电平不一样的那个输出端的电平经编码器编码后送入数码显示译码器，控制驱动器驱动七段数码管进行数字的显示。

八路抢答器原理图]八路抢答器电路工作原理:输入锁存当八路锁存器74ls373的 s 端为高电平时，锁存器输入端 (1D-8D)的电平能直接送到相应的输出端1Q-8q当S端由高电平变到低电平时，锁存器锁存，即输入端电平不能送到输出端，各输出端保持锁存前的电平.先将开关 K 置于2，此时 74LS373 的S端为高电平，其各输入端的高电平直接送到各相应的输出端，从而使八输入端与非门74LS373 的八个输入端均为高电平，导致其输出为低电平，经非门1后变成高电平，再由或门送到 74LS373 的S 控制端，然后将开关K 置于1，这时由于或门的另一输入仍为高电平，故S控制端仍保持高电平，当八个按钮开关AN0-NA7 中有一个先按下时，其对应的 D 端变为低电平，此低电平经锁存器送到相应的Q 输出端，这时74LS的八个输入端中因有一个端变低电平，所以它的输出端变为高电平，经非门1和或门后，使s控制端由高电平变成低电平，74LS373 执行锁存功能，如果这时还有按钮按下，锁存器对应的输出端电平也不会变.[八路抢答器电路图]编码和译码显示74LS74LS为输入低电平有效和输出低电平有效，即当I0端为低电平而其它输入端为高电平时，输出端Y2,Y1,Y0均为高电平，I1端为低电平而其它输入端为高电平时，Y2,Y1端均为高电平，Y0 端为低电平，以此类推锁存在锁存器输出端的低电平送到74LS148，由 74LS148进行编码，编成的二进制代码电平经非门 2 3 4分别倒相后，送到BCD码七段译码驱动器74LS247再由74LS247输出端送出驱动电平驱动共阳极七段数码管5EF105显示相应的数字，如I0端为低电平时，显示0;I4端为低电平时，显示4，当八个按钮开关都不按下时，由于锁存器的各输出端均为高电平，经74LS30后使74LS247的熄灭控制端得到低电平，因此数码管不显示.写到这里先告一个段落了，转载此八路抢答器论文必须保留地址！参考文献：【1】王冬梅，张建秋版》, 2009, 27(3):350-352。

八路抢答器的工作原理

八路抢答器的工作原理
八路抢答器是一种电子竞赛或考试中常用的设备，它可以实现抢答功能。

其工作原理通常如下：
1. 光电转换：首先，每个参与者手中配有一个按钮或者类似的触发装置，当参与者准备抢答时，会按下按钮，触发开关。

2. 信号传输：按下按钮后，开关会产生一个电信号，这个信号会通过导线或者无线方式传输到抢答器的中控主机。

3. 中控主机接收信号：抢答器的中控主机会接收到参与者按下按钮所产生的信号。

这个主机通常是一个集成了电子设备的中央控制器，能够接收和处理多个信号。

4. 判定和显示：中控主机会根据接收到的信号，判断哪个参与者先按下按钮。

一般来说，中控主机会根据信号的到达时间先后来判定抢答顺序，并在显示屏上显示相应的抢答者编号。

5. 继电器操作：中控主机在判定完抢答顺序后，会通过一组继电器或者其他电子元件来操作抢答结果的显示。

通常，第一个按下按钮的参与者会被优先显示抢答成功。

总之，八路抢答器的工作原理主要是通过信号的传输、接收和处理来实现抢答者顺序的判定和结果的显示。

这种设备可以在公平、公正的基础上，提高比赛或考试的效率和准确性。

八路数字抢答器电路的设计

八路数字抢答器电路的设计一、概述本文这次设计的是用与多人竞赛抢答的器件，在现实生活中很常见，尤其是在随着各种益智电视节目的不断发展，越来越多的竞赛抢答器被用在了其中，抢答器的好处不仅能够锻炼选手的反应能力，而且能增加节目现场的紧张、活跃的气氛，让观众看得更有情趣，可见抢答器在现实生活中确实很实用运用前景非常广泛。

在知识竞赛中，特别是做抢答题时在抢答过程中，为了知道哪一组或哪一位选手先答题，必须要有一个系统来完成这个任务，如果在抢答中，只靠人的视觉是很难判断出哪组先答题，这次设计就是用几个触发器以及三极管巧妙的设计抢答器，是以上问题得以解决。

即使两组的时间相差几微妙，也可以分辨出哪组优先抢答。

本文介绍了抢答器的工作原理及设计，以及它的实际用途。

这个抢答器具有锁存显示功能，有主持人控制电路开始，有定时抢答的功能，定时时间为30秒，如在时间内无人抢答系统报警并禁止抢答，定时显示器上显示00.二、方案论证该方案的主要功能是抢答功能、显示抢答成功的选手编号、定时功能。

该方案的原理框图如图1。

图1 八路数字抢答器电路的原理框图按功能要求，抢答器应该由抢答电路、控制电路、锁存电路、译码显示电路、定时电路和报警电路等几部分组成。

其中抢答电路的作用是在外加信号的控制下对抢答者的输入信号进行编码，编码后经锁存电路锁存并送译码显示电路显示出抢答者的编号。

另外，优先编码的优先扩展输出端还可以作为定时电路的控制信号，即当一个抢答者在30秒之内按下抢答按钮时，其余人的强大输入将无效，并且秒计数器也随之停止计数。

这样，当主持人按下开始按钮时，外部清除/起始信号进入门控电路，产生编码选通信号，使编码器开始工作，等待数据输入。

此时一旦强打着按下按钮，则产生的低电平信号立即被优先编码器编码，经过锁存电路锁存并通过显示译码器到LED显示器上显示相应数字，同时发出声音报警。

与此同时，门控电路的输出反相，优先编码电路被禁止工作，知道主持人再次按下开始按钮才进入下一次抢答三、电路设计该设计由秒脉冲发生电路、抢答电路、定时器电路、报警电路等几部分组成。

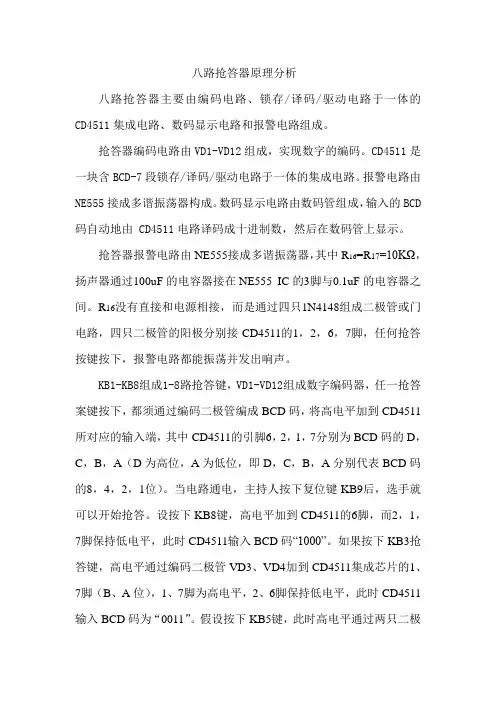

八路抢答器原理分析

八路抢答器原理分析八路抢答器主要由编码电路、锁存/译码/驱动电路于一体的CD4511集成电路、数码显示电路和报警电路组成。

抢答器编码电路由VD1-VD12组成，实现数字的编码。

CD4511是一块含BCD-7段锁存/译码/驱动电路于一体的集成电路。

报警电路由NE555接成多谐振荡器构成。

数码显示电路由数码管组成，输入的BCD 码自动地由 CD4511电路译码成十进制数，然后在数码管上显示。

抢答器报警电路由NE555接成多谐振荡器，其中R16=R17=10KΩ，扬声器通过100uF的电容器接在NE555 IC的3脚与0.1uF的电容器之间。

R16没有直接和电源相接，而是通过四只1N4148组成二极管或门电路，四只二极管的阳极分别接CD4511的1，2，6，7脚，任何抢答按键按下，报警电路都能振荡并发出响声。

KB1-KB8组成1-8路抢答键，VD1-VD12组成数字编码器，任一抢答案键按下，都须通过编码二极管编成BCD码，将高电平加到CD4511所对应的输入端，其中CD4511的引脚6，2，1，7分别为BCD码的D，C，B，A（D为高位，A为低位，即D，C，B，A分别代表BCD码的8，4，2，1位）。

当电路通电，主持人按下复位键KB9后，选手就可以开始抢答。

设按下KB8键，高电平加到CD4511的6脚，而2，1，7脚保持低电平，此时CD4511输入BCD码“1000”。

如果按下KB3抢答键，高电平通过编码二极管VD3、VD4加到CD4511集成芯片的1、7脚（B、A位），1、7脚为高电平，2、6脚保持低电平，此时CD4511输入BCD码为“0011”。

假设按下KB5键，此时高电平通过两只二极管VD6，VD7加到CD4511的2脚与7脚，而6，1脚保持低电平。

此时CD4511输入的BCD码是“0101”。

依此类推，按下第几号抢答键，输入的BCD码就是抢答键的号码并自动地由CD4511内部电路译码成十进制数在数码管上显示。

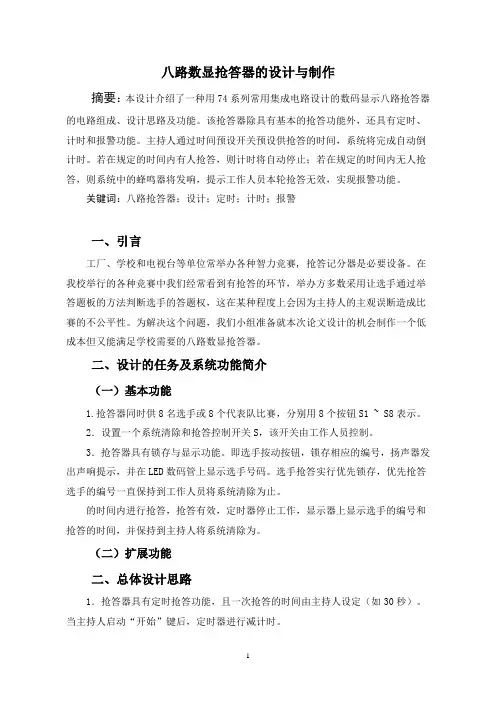

八路数显抢答器的设计与制作

八路数显抢答器的设计与制作摘要：本设计介绍了一种用74系列常用集成电路设计的数码显示八路抢答器的电路组成、设计思路及功能。

该抢答器除具有基本的抢答功能外，还具有定时、计时和报警功能。

主持人通过时间预设开关预设供抢答的时间，系统将完成自动倒计时。

若在规定的时间内有人抢答，则计时将自动停止；若在规定的时间内无人抢答，则系统中的蜂鸣器将发响，提示工作人员本轮抢答无效，实现报警功能。

关键词：八路抢答器；设计；定时；计时；报警一、引言工厂、学校和电视台等单位常举办各种智力竞赛, 抢答记分器是必要设备。

在我校举行的各种竞赛中我们经常看到有抢答的环节，举办方多数采用让选手通过举答题板的方法判断选手的答题权，这在某种程度上会因为主持人的主观误断造成比赛的不公平性。

为解决这个问题，我们小组准备就本次论文设计的机会制作一个低成本但又能满足学校需要的八路数显抢答器。

二、设计的任务及系统功能简介（一）基本功能1.抢答器同时供8名选手或8个代表队比赛，分别用8个按钮S1 ~ S8表示。

2．设置一个系统清除和抢答控制开关S，该开关由工作人员控制。

3．抢答器具有锁存与显示功能。

即选手按动按钮，锁存相应的编号，扬声器发出声响提示，并在LED数码管上显示选手号码。

选手抢答实行优先锁存，优先抢答选手的编号一直保持到工作人员将系统清除为止。

的时间内进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答的时间，并保持到主持人将系统清除为。

（二）扩展功能二、总体设计思路1．抢答器具有定时抢答功能，且一次抢答的时间由主持人设定（如30秒）。

当主持人启动“开始”键后，定时器进行减计时。

2．参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答的时间，并保持到主持人将系统清除为止。

3．如果定时时间已到，无人抢答，本次抢答无效，系统报警并禁止抢答，定时显示器上显示00。

三、抢答器的基本原理及电路（一）总体设计思路如图1所示为总体方框图。

8路抢答器电路制作原理分析

0 0 0 0 0 0 0
1
1 1 1 1 1 1 1 1 1 1 1 1 1
1
1 1 1 1 1 1 1 1 1 1 1 1 1
0
0 0 0 0 0 1 1 1 1 1 1 1 1
0
0 1 1 1 1 0 0 0 0 1 1 1 1
1
1 0 0 1 1 0 0 1 1 0 0 1 1
1N4148 D14 1N4148
X3 R5 100kΩ
2.5 V
2N2222A
RPACK 7
1）抢答器开关及编码电路如图
VCC 5V SB1 D1 Key = 1 SB2 D2 Key = 2 SB3 1N4148 D3 1N4148 Key = 3 SB4 D4 1N4148 D5 Key = 4 SB5 1N4148 D6 1N4148 D7 Key = 5 SB6 1N4148 D8 1N4148 D9 Key = 6 SB7 1N4148 D10 1N4148 D11 Key = 7 SB8 Key = 8 1N4148 D12 1N4148 R1 R2 R3 R4 10kΩ 10kΩ 10kΩ 10kΩ X3 X4 2.5 V
0
0 1 1 1 0 1 1 0 0 0 0 0
1
1 1 1 1 0 1 1 0 0 0 0 0 0
2
3 4 5 6 7 8 9 消隐消隐消隐消隐消隐消隐
1
1
1
X
X
X
X
锁
存
锁存
显示译码器与数码管的连接
译码器输出高电平可以驱动相应的共阴极发光二极管发光显示。
a b c d e f g
译码器输出低电平可以驱动相应的共阳极发光二极管发光显示。

八路抢答器原理

八路抢答器原理八路抢答器是一种用于教学、培训和考试等场合的电子设备，它能够实现多人同时抢答、自动计分等功能。

那么，八路抢答器的原理是什么呢？下面就让我们来详细了解一下。

首先，八路抢答器由主机和多个抢答器组成。

主机通过无线信号与抢答器进行通讯，实现信息的传输和控制。

而抢答器则是参与者手中的设备，用于进行抢答和答题。

其次，八路抢答器的工作原理是基于无线通讯技术的。

主机和抢答器之间通过预先设定的无线频率进行通讯，主机发送问题信号，抢答器接收并发送答案信号，主机再进行答案的判断和计分。

这种无线通讯技术使得抢答器可以实现多人同时抢答的功能，大大提高了教学和考试的效率。

另外，八路抢答器还采用了微电脑控制技术。

主机内置微处理器，能够实现对抢答器的控制和答题数据的处理。

抢答器内部也有微控制芯片，能够实现对信号的接收和发送，以及对按键操作的响应。

微电脑控制技术使得八路抢答器更加智能化，能够实现自动计分、答题时间统计等功能。

最后，八路抢答器的原理还涉及到电源管理技术。

主机和抢答器通常采用电池供电，因此需要对电源进行有效管理，以确保设备的稳定运行和长时间使用。

同时，为了节约能源和延长电池寿命，八路抢答器通常会采用低功耗设计，使得设备在保证性能的情况下能够尽可能地减少能耗。

综上所述，八路抢答器的原理主要包括无线通讯技术、微电脑控制技术和电源管理技术。

这些技术的应用使得八路抢答器成为一种功能强大、操作简便的教学和考试辅助设备，受到了广泛的应用和好评。

希望通过本文的介绍，能够帮助大家更加深入地了解八路抢答器的原理和工作方式。

8路抢答器实验报告

8路抢答器实验报告1. 实验目的本实验的主要目的是使用8051单片机实现一个8路抢答器，通过此实验进行对8051单片机的基本功能使用的学习与实践。

2. 实验设备本实验所需设备为：8051单片机，LED灯8个，按键8个，继电器8个，电阻8个，电源、面包板、杜邦线等。

3. 实验原理抢答器是一种用来考验大家反应速度的体育游戏，而这种游戏的核心就是一个电子计时器，本实验的抢答器就是一个基于8051单片机的电子计时器。

抢答器的原理：开启定时器，确定一个随机时间，随机时间结束后，第一个按下按键的人获得了抢答的权利，按下按键之后，其它的按键则无法工作。

等到所有的按键都无法工作时，即抢答结束，此时可以利用LED或者接上继电器进行开关控制。

4. 实验步骤4.1 硬件电路连接将8个LED灯和8个按键分别连接到8个口线上，除此之外还需要连接8个电阻和8个继电器，将其连接到端口上，在连接好之后，进行外部与单片机的连接。

根据本实验需要，固定内部高低电平，同时其他单片机口线需要接继电器。

最后将电脑串口线同单片机串口接口相连。

4.2 编写单片机程序在编写单片机程序之前，首先需要对手册进行分析，确定采用的指令集，并开始编写程序。

4.3 配置定时器在本实验中，需要实现的功能是随机时间，所以需要通过定时器来实现，实现方法是使用定时器的计数器，改变计数器的初始值，以达到随机时间的效果。

在对定时器进行初始化之后，对计数器的值进行配置。

4.4 实现抢答器功能首先需要将单片机初始化，在初始化完成后，开始进行随机时间的计算。

每当按下按键之后，需要进行一些特定的操作，比如计算按键时间，进行相应的判断，并激活LED或继电器。

当最后一个按键被按下之后，抢答器即时结束。

这种方式的实现是在倒计时结束之前，抢答器不会被激活，直到倒计时结束后，抢答器才会被激活，同时相应的LED或继电器也会被关闭或关闭。

5. 实验总结通过本次实验，我对8051单片机有了更深刻的认识，了解了使用8051单片机实现抢答器的程序结构和代码实现方式，了解了定时器的使用和编程，掌握了按键的使用和程序控制的方法。

8路抢答器设计(含完整图)

数字电路课程设计报告8路数字抢答器1.概述抢答器同时供8名选手或8个代表队比赛，分别用8个按钮S0 ~ S7表示。

另外设置系统清除开关一个，该开关由主持人控制。

抢答器具有锁存与显示功能。

即选手按动按钮，锁存相应的编号，扬声器发出声响提示，并在七段数码管上显示选手号码。

选手抢答实行优先锁存，优先抢答选手的编号一直保持到主持人将系统清零为止。

当主持人按下清除键后，参赛选手可以进行抢答，同时倒计时电路开始倒计时，抢答有效时，红灯亮，倒计时停止，显示器上显示选手的编号，并保持到主持人将系统清零为止。

2、8路数字抢答器各主要芯片介绍2.1、74LS14874LS148是一个8线—3线优先编码器。

74LS148外部管脚图、真值表如图所示：图一 74ls148 真值表由表不难看出，在0=S 电路正常工作状态下，允许70~I I 当中同时有几个输入端同时为低电平，即有编码输入信号。

7I 的优先权最高，0I 的优先权最低。

当07=I 时，无论其它输入端有无输入信号（表中以x 表示），输出端只给出7I 的编码，即000012=Y Y Y ，当74LS148的功能表输入输出S0I 1I 2I 3I 4I 5I 6I 7I2Y 1Y 0Y S Y EX Y1 0 0 0 0 0 0 0 0 0 x x x x x x x x 1 1 1 1 1 1 1 1 x x x x x x x 0 x x x x x x 0 1 x x x x x 0 1 1 x x x x 0 1 1 1 x x x 0 1 1 1 1 x x 0 1 1 1 1 1 x 0 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 1 0 0 0 1 0 0 0 1 1 0 0 1 0 1 0 0 1 1 1 0 1 0 0 1 0 1 0 1 1 0 1 1 0 1 0 1 1 1 1 0U CC Y EX Y S I 3 I 2 I 1 I 0 Y 0I 4I 5I 6I7S Y 2Y 1GND 图２ 74LS148管脚图16 9 74LS148 1 80167==I I 、时，无论其它输入端有无输入信号，只对6I 编码，即输出为001012=Y Y Y 。

8位数字抢答器(含电路图)

天津职业大学八路抢答器电路设计报告学院:电子信息工程学院专业:应用电子技术班级:电子1班姓名:吴凡樊德帅:2014年6月30日一、课程设计的内容设计一个8位数字抢答器。

二、课程设计的要求与数据设计要求包括：1.抢答器同时供8名选手或8个代表队比赛，分别用8个按钮S0 ~ S7表示。

2. 设置一个系统清除和抢答控制开关S，该开关由主持人控制。

3. 抢答器具有锁存与显示功能。

即选手按动按钮，锁存相应的编号，并在优先抢答选手的编号一直保持到主持人将系统清除为止。

4. 抢答器具有定时抢答功能，且一次抢答的时间由主持人设定（如,30秒）。

当主持人启动"开始"键后，定时器进行减计时。

5. 参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答的时间，并保持到主持人将系统清除为止。

6. 如果定时时间已到，无人抢答，本次抢答无效，系统通过一个指示灯报警并禁止抢答，定时显示器上显示00。

三、课程设计应完成的工作1. 利用各种电子器件设计8位数字抢答器；2. 利用DE2板对所设计的电路进行验证；3. 总结电路设计结果，撰写课程设计报告。

四、应收集的资料及主要参考文献[1] 陈永浦. 数字电路基础及快速识图[M]. 人民邮电出版社, 2006. 275-277.[2] 侯建军. 数字电路实验一体化教程[M]. 北京清华大学出版社, 2005. 77[3] 范文兵. 数字电子技术基础[M]. 北京清华大学出版社, 2008.1 设计任务目的及要求1.1 设计目的通过课程设计，对数字逻辑的基本内容有进一步的了解，特别是时序逻辑电路的设计。

能把上学期学到的数字逻辑理论知识进行实践，操作。

在提高动手能力的同时对常用的集成芯片有一定的了解，在电路设计方面有感性的认识。

而且在进行电路设计的时候遇到问题，通过独立的思考有利于提高解决问题的能力。

在经过课程设计后，更明白数字逻辑电路设计的一般方法，以及在遇到困难怎么排除问题。

8路抢答器电路设计

8路抢答器电路设计一、前言抢答器是一种常见的电子竞赛设备，它可以用于各种比赛中，如知识竞赛、游戏竞赛等。

本文将介绍一种8路抢答器电路设计方案。

二、电路原理8路抢答器电路主要由以下部分组成：1. 信号发生器：用于产生触发信号，触发抢答器工作。

2. 抢答器控制模块：用于控制抢答器的工作状态，包括开始、停止、重置等功能。

3. 抢答器显示模块：用于显示哪个选手先按下了按钮。

4. 按钮模块：每个选手都有一个按钮，用于按下后触发抢答器工作。

三、硬件设计1. 信号发生器信号发生器可以采用 NE555 定时器芯片来实现。

NE555 可以产生稳定的方波信号，频率可通过改变 RC 确定。

在本设计中，我们将频率设置为 1kHz。

此外，在输出端加上一个 NPN 晶体管来放大输出信号，并驱动后面的控制模块和显示模块。

2. 抢答器控制模块控制模块采用 AT89C2051 单片机来实现。

AT89C2051 是一种低功耗、高性能的 8 位 CMOS 微控制器，具有 2K 字节的 Flash 可编程存储器、128 字节的 RAM 和 15 个 I/O 引脚。

在本设计中，我们将使用其中的定时器和外部中断功能。

定时器用于计时选手按下按钮到触发信号到达控制模块的时间差，以确定哪个选手先按下了按钮。

外部中断用于检测选手是否按下了按钮。

3. 抢答器显示模块显示模块采用共阳极数码管来实现。

由于本设计只需要显示哪个选手先按下了按钮，因此只需要一个数码管即可。

同时，为了方便区分哪个选手是第几名，我们在数码管前面加上一个 LED 灯来指示当前是第几名选手。

4. 按钮模块按钮模块采用常闭型按钮开关来实现。

每个选手都有一个按钮开关，当选手按下自己的按钮后，抢答器就会开始工作。

四、软件设计1. AT89C2051 端口配置在软件设计之前，需要先配置 AT89C2051 的端口。

由于本设计使用了定时器和外部中断功能，因此需要配置相应的引脚。

具体配置如下：P1.0：用于控制信号发生器的触发信号输出。

8路抢答器设计实验报告

8路抢答器设计实验报告一、实验目的本实验的主要目的是设计一个8路抢答器，通过对电路的搭建和调试，掌握数字电路设计和实现的基本原理和方法，了解抢答器的工作原理，并能够熟练掌握抢答器的应用。

二、实验原理1. 抢答器工作原理抢答器是一种常用于竞赛、考试等活动中的设备，它可以实现多人同时参与竞赛，通过闯关等方式获得胜利。

在抢答器中，每个参赛者都有一个按键，当主持人发出问题后，参赛者可以按下自己的按键进行回答。

此时，系统会根据按键被按下的时间先后顺序来确定回答问题的顺序。

2. 电路设计原理本次实验中所设计的8路抢答器采用了74LS74型D触发器作为存储单元，并通过编码解码来完成对每个参赛者按键信号状态的读取和处理。

具体而言，在每个参赛者按下自己的按键时，系统会将其对应位置上D触发器设置为“1”，并将其他位置上D触发器设置为“0”。

然后通过编码解码电路将这些状态信息转化为一个二进制数，最后通过LED灯或者数码管来显示当前回答问题的参赛者编号。

三、实验器材1. 74LS74型D触发器8个2. 74LS147型编码器1个3. 74LS138型解码器1个4. LED灯8个5. 按钮开关8个6. 数字电路实验箱1个四、实验步骤1. 按照电路图，将所有元件连接好，并检查电路连接是否正确。

2. 将所有D触发器清零，并将使能端（EN）设置为高电平。

3. 当参赛者按下自己的按键时，系统会将其对应位置上D触发器设置为“1”，并将其他位置上D触发器设置为“0”。

4. 将编码解码电路接入系统中，将状态信息转化为一个二进制数，并通过LED灯或者数码管来显示当前回答问题的参赛者编号。

五、实验注意事项1. 在搭建电路时，要注意各元件之间的连接方式和极性。

2. 在使用编码解码电路时，要确保输入信号和输出信号的匹配性。

3. 在使用LED灯或数码管时，要注意其正负极的接线方向。

4. 在调试过程中，要仔细检查每一步操作是否正确，并及时进行排查和修正。

八路抢答器原理

八路抢答器原理
八路抢答器是一种通过电子设备实现的自动化抢答系统。

它的原理如下：
1. 主持人通过控制终端设置题目及答题时间，并通过系统控制设备启动抢答流程。

2. 在抢答器中，每个参与者都配备了一个按钮式的抢答器设备，其底部带有一个触点。

3. 当主持人发出抢答信号后，参与者需要按下自己手中的抢答器设备，此时会闭合触点。

4. 八路抢答器主控系统会检测到参与者抢答设备的触点闭合，并立即记录下按下抢答器的参与者的编号。

5. 在设置的答题时间内，不断有参与者抢答，八路抢答器系统会根据参与者按下抢答器按钮的先后顺序，记录下对应的参与者编号。

6. 当答题时间结束后，主控系统会停止接收任何抢答信号，并根据参与者抢答器的触点闭合的先后顺序，确定第一位抢答者。

7. 主持人可以通过查询八路抢答器系统的记录，得知所有参与者按下抢答器按钮的时间顺序，并宣布第一位抢答者。

八路抢答器通过简单的电路原理和系统管理，实现了参与者之间的公平竞争和抢答顺序的准确记录。

八路抢答器实验报告

八路抢答器设计与制作一、电路功能1．主持人控制抢答器工作。

2．抢答有效时间为主持人按下按键后5秒内，其他时间按动抢答键无效。

3．抢答选手编号为0、1、2、3、4、5、6、7。

抢答开始后，若五秒内有人抢答，则由LED数码管显示最先抢答选手编号，否则无显示。

4．抢答开始后由蜂鸣器发出5声1秒的提示音，若在5秒内有人抢答，蜂鸣器立刻停止提示音。

并显示抢答选手编号。

二、电路基本参数输入电压Vcc=5v三、电路原理框图图3-1 八路抢答器组成电路四、设计要求5．有八个抢答按键，一个主持人控制按键。

6．抢答有效时间为主持人按下按键后5秒内，其他时间按动抢答键无效。

7．抢答选手编号为0、1、2、3、4、5、6、7。

抢答开始后，若五秒内有人抢答，则由LED 数码管显示最先抢答选手编号，否则无显示。

8．抢答开始后由蜂鸣器发出5声1秒的提示音，若在5秒内有人抢答，蜂鸣器立刻停止提示音。

五、电路原理图及工作原理介绍电路原理图如图2-1所示。

图2-1八路抢答器原理图图中70K K -为8个抢答按键。

74LS148为8线/3线优先编码器，其逻辑功能如表2-1所示。

8路输入信号70D D -以及编码输出信号70A A -均为负逻辑。

EI 为使能控制端，低电平有效，当EI=0时，正常编码，否则所有输出端均为高电平。

当EI=0时，且70D D -有输出时，0s =G ，否则1s =G ，可见GS 为低电平时74LS148正常编码且有输入。

当EI=0时，且70D D -无输入时，EO=0,可见EO 为低电平时表示74LS148正常编码且无输入。

74LS279为4RS 触发器，输入信号低电平有效。

其中，第一和第三RS 触发器有两个置1端。

看8K 为主持人控制键，按下8K 将第一至第三RS 触发器复位，将第四RS 触发器置1。

在正常抢答期间，74LS279作为锁存器，将编码输出70A A -和GS 锁存，其中02A A -反相输出，从而将负逻辑编码变为正逻辑，GS 同相输出。

8路数字抢答器实验报告

8路数字抢答器实验报告8路数字抢答器实验报告引言：数字抢答器是一种用于测验、竞赛或教学中的设备，它能够迅速准确地记录参与者的抢答顺序。

本实验旨在设计并制作一个8路数字抢答器，并测试其功能和性能。

一、实验目的本实验的目的是：1. 学习数字电路的基本原理和设计方法；2. 掌握数字抢答器的设计和制作过程；3. 了解数字抢答器的工作原理和性能。

二、实验原理本实验基于数字电路的基本原理和设计方法。

数字抢答器由多个模块组成，包括信号输入模块、计数器模块和显示模块。

信号输入模块负责接收参与者的抢答信号，计数器模块负责记录抢答顺序，显示模块用于显示当前的抢答顺序。

三、实验材料和设备本实验所需材料和设备包括：1. 集成电路：包括逻辑门、计数器等；2. 电阻、电容等元器件；3. 面包板、导线等实验器材；4. 电源、示波器等测试设备。

四、实验步骤1. 确定抢答器的功能需求和设计规格；2. 根据设计规格，选择合适的集成电路和元器件；3. 将选定的集成电路和元器件按照电路图连接在面包板上；4. 使用示波器等测试设备对电路进行测试和调试；5. 测试抢答器的功能和性能，包括抢答顺序的准确性和显示的稳定性。

五、实验结果与分析经过测试和调试，本实验成功设计并制作了一个8路数字抢答器。

在实际使用中，抢答器能够准确记录参与者的抢答顺序，并通过显示模块显示当前的抢答顺序。

抢答器的性能稳定可靠，能够满足实际使用的需求。

六、实验总结通过本实验，我们学习了数字电路的基本原理和设计方法，掌握了数字抢答器的设计和制作过程。

实验中，我们遇到了一些困难和问题，但通过不断的尝试和调试，最终成功完成了实验目标。

通过实验，我们深刻体会到了理论与实践的结合，加深了对数字电路的理解和应用能力。

七、实验改进和展望在实验过程中，我们发现抢答器的设计和制作还存在一些不足之处。

例如，抢答器只能记录抢答顺序，不能记录抢答者的姓名或其他信息。

因此，我们可以进一步改进抢答器的功能，使其能够满足更多的使用需求。

八位抢答器电路设计原理

八位抢答器电路设计原理
1. 按键输入，八位抢答器需要设计合适的按键输入电路，以便用户按下按钮时能够产生相应的电信号。

这可能涉及到按钮开关、稳定器电路和去抖动电路等。

2. 信号处理，按键输入的电信号需要经过信号处理电路，以确保稳定的逻辑电平输出。

这可能包括使用触发器、反相器和逻辑门等元件来处理输入信号。

3. 逻辑控制，在抢答器中，需要设计适当的逻辑电路来实现多人抢答的控制逻辑。

这可能包括使用多路选择器、计数器和状态机等元件来控制抢答的顺序和逻辑。

4. 显示和输出，设计中还需要考虑如何显示抢答结果，通常会使用LED灯或数码管来显示抢答的结果。

此外，还需要设计输出电路，将抢答结果输出到外部设备或系统中。

5. 微处理器控制（可选），在一些高级的抢答器设计中，可能会使用微处理器来实现更复杂的控制逻辑和功能，例如记录抢答时间、统计正确率等。

总的来说，八位抢答器的设计原理涉及到电路设计、逻辑控制和可能的微处理器控制等多个方面，需要综合考虑输入、处理、控制和输出等环节，以实现稳定、可靠的抢答功能。
