常用母排载流量表
(完整版)铜排载流量计算表及母线槽铜排规格
矩形母排载流量计算法
1、40°时铜排载流量排宽*厚度系数：E （排厚：D）
此表是根据lyq137********的建议和进一步核算，将原厚度系数分别加了0.5,更加接近。
例:当厚度为10排宽度为100的铜母排载流量为100*18.5=1850A
2、双层铜排【40°】=1.56〜1.58倍的单层铜排（对应相同的矩形排和温
度）；
例:100*18.5=1850A*1.58=2940A
3、三层铜排【40°】=2倍的单层铜排（对应相同的矩形排和温度）；
4、四层铜排【40。
】=2.45倍的单层铜排（对应相同的矩形排和温度）不
推荐此类选择；
二、环境温度对铜排载流量的影响：
【40°】时的铜排二【25°】时的铜排的0.85
【40°】时的铜排二【40°】时的铝排的1.3
三、变压器KVA容量输出电流计算公式为：I（A）=K V A值/（V3*0.4 ）
0.69284
母线槽铜排规格。
国标铜排载流量表
国标铜排载流量表一、矩形铜排铜母排截面25℃35℃平放（A）竖放（A）平放（A）竖放（A）15×317618520×323324525×328530030×439441540×440442552255040×545247555158850×555658572176050×661765079784060×673177094099060×88589001101116060×1096010101230129580×693010101195130080×8106011551361148080×101190129515311665100×61160126015571592100×81310142516741850100×101470159518652025120×81530167519402110120×1016851830215223402(60×6)11261185145215302 (60×8)14601480150316002(60×116801170214022502(80×6)13201433170518552(80×8 16511795211725152(80×10)19502120257527352(100×6)15641700200021702(100×8)19302100247026902(100×10) 23202500293531852(120×8)21402330275029952(120×10)2615284033303620二、铜导线载流量(35℃)截面（mm²）1 1.5 2.54610162535507095载流量（A）:10131723304585110136170216263 三、抽屉柜抽屉导线选用标准截面（mm²）1016162535 507035×250×270×250×370×3 电流（A）506380100125160200250300400500600估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

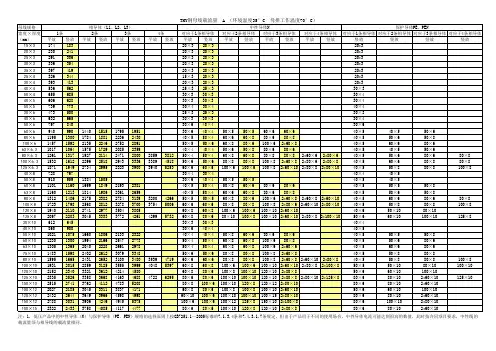

最新铜母排载流量表（供参考）
TMY铜母线载流量 A （环境温度35°C 母排工作温度70°C）
对应于1条相导体
平放
竖放
20×3 20×3
20×3 20×3
20×3 20×3
20×3 20×3
20×3 20×3
15×3 20×3
20×3 20×3
25×3 25×3
30×3 30×3
30×3 30×3
30×4 30×4
25×3 25×3
40×5
50×5
50×8
60×6 60×8 80×6 80×8
40×5
50×6
50×8
60×8 80×6 100×6 2*60×8 2*60×8 2*60×10
40×5
60×6
80×6
80×8
80×8 80×8 100×8 2*80×6 2*60×10 2*80×10
40×5
50×8
80×8
100×8
1951 2430 2891 2359 2800 3336 3900
1384 1699 1814 2175 2568 2741 3045
1505 1849 1986 2382 2812 2977 3333
2193 2361 2784 3278 3504 3772
2381 2659 3139 3700 3805 4261
2515 2741
2027 2185
2432 2644
2788 3031
2322 2433
相导体（L1、L2、L3）
2条
3条
平放 竖放 平放 竖放
1440 1784 2135 1575 1927 2296 2734
1515 1881 2246 1729 2114 2518 2995
最新母线载流量一览表(终)
母线载流量一览表(终)
母线载流量一览表
一、承载电流经验公式：
1、铜排承载电流经验公式：
单排承载电流 = 铜排宽度*（铜排厚度+8~8.5）
双排承载电流 = (1.56~1.58)*铜排宽度*（铜排厚度+8~8.5）
三排承载电流 = 2*铜排宽度*（铜排厚度+8~8.5） --------------基本不采用
四排承载电流 = 2.45*铜排宽度*（铜排厚度+8~8.5）--------------基本不采用
2、零(N)、地母线排计算：
零(N)、地母线排 = 相母线截面的一半 (但≮16mm2)
3、水平安装时，
母线宽度大于60mm，承载电流=0.92 * 母线竖直安装时的承载电流量
母线宽度小于60mm，承载电流=0.95 * 母线竖直安装时的承载电流量
4、铜排承载电流（40℃） = 铜排承载电流（25℃）* 0.85
5、铝排承载电流经验公式：
铝排承载电流= 铜排承载电流/ 1.3
二、工程设计注意事项
1、在电气设计时，如为动力柜，原则上采用铝排。
2、配电上如有注明采用铜排的除外，其余的配电柜采用铝排。
（目前，如果采用
铝排，则暂时先和工程总监确认。
）
3、在同一批配电或同一个柜子中，不允许铝排和铜排混合使用。
三、其它
1、4*40以上规格一般都是6米定尺，4*40以下大部份是不定尺的。
2、铜排质量 = 铜排宽度*铜排厚度*0.0089
3、铝排质量 = 铝排宽度*铝排厚度*0.0028。
母线载流量一览表(终)
母线载流量一览表
一、承载电流经验公式：
1、铜排承载电流经验公式：
单排承载电流= 铜排宽度*（铜排厚度+8~8.5）
双排承载电流= (1.56~1.58)*铜排宽度*（铜排厚度+8~8.5）
三排承载电流= 2*铜排宽度*（铜排厚度+8~8.5）--------------基本不采用四排承载电流= 2.45*铜排宽度*（铜排厚度+8~8.5）--------------基本不采用2、零(N)、地母线排计算：
零(N)、地母线排= 相母线截面的一半(但≮16mm2)
3、水平安装时，
母线宽度大于60mm，承载电流=0.92 * 母线竖直安装时的承载电流量
母线宽度小于60mm，承载电流=0.95 * 母线竖直安装时的承载电流量
4、铜排承载电流（40℃）= 铜排承载电流（25℃）* 0.85
5、铝排承载电流经验公式：
铝排承载电流= 铜排承载电流/ 1.3
二、工程设计注意事项
1、在电气设计时，如为动力柜，原则上采用铝排。
2、配电上如有注明采用铜排的除外，其余的配电柜采用铝排。
（目前，如果采用铝
排，则暂时先和工程总监确认。
）
3、在同一批配电或同一个柜子中，不允许铝排和铜排混合使用。
三、其它
1、4*40以上规格一般都是6米定尺，4*40以下大部份是不定尺的。
2、铜排质量= 铜排宽度*铜排厚度*0.0089
3、铝排质量= 铝排宽度*铝排厚度*0.0028。
国标铜排载流量表
国标铜排载流量表国标铜排载流量表一、矩形铜排铜母排截面25℃35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 185 20×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×1 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面（mm2）1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（A）:10 13 17 23 30 45 85 110 136 170 216 263三、抽屉柜抽屉导线选用标准截面（mm2）10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3 电流（A）50 63 80 100 125 160 200 250 300 400 500 600估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。
母线载流量一览表(终)
母线载流量一览表
一、承载电流经验公式：
1、铜排承载电流经验公式：
单排承载电流= 铜排宽度*（铜排厚度+8~8.5）
双排承载电流= (1.56~1.58)*铜排宽度*（铜排厚度+8~8.5）
三排承载电流= 2*铜排宽度*（铜排厚度+8~8.5）--------------基本不采用四排承载电流= 2.45*铜排宽度*（铜排厚度+8~8.5）--------------基本不采用2、零(N)、地母线排计算：
零(N)、地母线排= 相母线截面的一半(但≮16mm2)
3、水平安装时，
母线宽度大于60mm，承载电流=0.92 * 母线竖直安装时的承载电流量
母线宽度小于60mm，承载电流=0.95 * 母线竖直安装时的承载电流量
4、铜排承载电流（40℃）= 铜排承载电流（25℃）* 0.85
5、铝排承载电流经验公式：
铝排承载电流= 铜排承载电流/ 1.3
二、工程设计注意事项
1、在电气设计时，如为动力柜，原则上采用铝排。
2、配电上如有注明采用铜排的除外，其余的配电柜采用铝排。
（目前，如果采用铝
排，则暂时先和工程总监确认。
）
3、在同一批配电或同一个柜子中，不允许铝排和铜排混合使用。
三、其它
1、4*40以上规格一般都是6米定尺，4*40以下大部份是不定尺的。
2、铜排质量= 铜排宽度*铜排厚度*0.0089
3、铝排质量= 铝排宽度*铝排厚度*0.0028。
最新母线载流量一览表(终)
母线载流量一览表(终)
母线载流量一览表
一、承载电流经验公式：
1、铜排承载电流经验公式：
单排承载电流 = 铜排宽度*（铜排厚度+8~8.5）
双排承载电流 = (1.56~1.58)*铜排宽度*（铜排厚度+8~8.5）
三排承载电流 = 2*铜排宽度*（铜排厚度+8~8.5） --------------基本不采用
四排承载电流 = 2.45*铜排宽度*（铜排厚度+8~8.5）--------------基本不采用
2、零(N)、地母线排计算：
零(N)、地母线排 = 相母线截面的一半 (但≮16mm2)
3、水平安装时，
母线宽度大于60mm，承载电流=0.92 * 母线竖直安装时的承载电流量
母线宽度小于60mm，承载电流=0.95 * 母线竖直安装时的承载电流量
4、铜排承载电流（40℃） = 铜排承载电流（25℃）* 0.85
5、铝排承载电流经验公式：
铝排承载电流= 铜排承载电流/ 1.3
二、工程设计注意事项
1、在电气设计时，如为动力柜，原则上采用铝排。
2、配电上如有注明采用铜排的除外，其余的配电柜采用铝排。
（目前，如果采用
铝排，则暂时先和工程总监确认。
）
3、在同一批配电或同一个柜子中，不允许铝排和铜排混合使用。
三、其它
1、4*40以上规格一般都是6米定尺，4*40以下大部份是不定尺的。
2、铜排质量 = 铜排宽度*铜排厚度*0.0089
3、铝排质量 = 铝排宽度*铝排厚度*0.0028。
铜排、铜铝复合母排载流量选用表
铜排.铝排.复合铜铝排理论重量及载流量选用表
复合铜铝排能为你降低成本70%，该产品的载流量.电流.温升与同等面积的铜排全部相近。
它克服了铜铝不耐腐蚀的缺点和铜排造价高.比重大.不易安装等缺点。
并已通过国家鉴定，测试合格。
允许载流量（交流～直流）理论重量（kg/m）允许载流量（A）
注：表中的安全载流量，是根据周围温度35摄氏度而定的，最高温度为70度的载流量。
复合铜铝排多根载流量：双根=单根×2-20%
三根=单根×3-33%
绝缘线长期允负荷表（环境温度40摄氏度）A。
铜母排载流量
2120
2850 3100 2575 2735 2345
2550
2270 2470 2000 2170 1855
2015
2810 3060 2470 2690 2290
2490
3320 3610 2935 3185 2735
2970
3130 3400 2750 2995 2550
2770
3770 4100 3330 3620 3090
1069 1125
940
990
873
920
1251 1320 1101 1160 1016
1070
1395 1475 1230 1295 1133
1195
1360 1553
1480 1690
1195 1361
1300 1480
1110 1260
1205 1370
1747 1900 1531 1665 1417
从电源引入端开始向配出端顺序看： 1、SCB10-2000 10/0.4 D/Yn11 干式变压器，10KV/0.4KV，容量 2000KVA，高压侧三角形接法，低压侧为星形接法，连接 组别为 D/Yn11〔星三角 11 点接法〕； 2、TMY-3[2*(125*10)]+1*(125*10) 低压进线柜主母线或低压水平母线规格，125*10 硬铜排，3 条相线为双排，PEN 为单排； 3、MT40H1/3P MIC5.0 I=3200A 低压总进线自动〔万能〕断路器，施耐德品牌,电流规格 4000A，整定电流〔长延时〕3200A， 性能要求查厂家样本； 4、4000/5A 进线侧电流互感器变比，4000/5 5、NS100H/3P I=100A GPU3-60II 浪涌保护辅助回路，配施耐德 NS100H/3P 开关、GPU3-60II 浪涌吸收保护器； 6、D1:MNS 1000*1000*2200
