矿井通风阻力测定(范本)
矿业有限公司矿井通风阻力测定报告
矿业有限公司矿井通风阻力测定报告报告书二○一九年十二月目录目录 (1)一.矿井概况 (1)1.矿井概况及生产状况 (1)2.矿井通风系统状况 (3)二.阻力测定的目的和要求 (3)1.目的 (3)2.要求 (4)三.测定准备工作 (5)1.测线的选择 (6)2.测点的布置 (6)3.人员组织 (7)四.测定方法与数据处理 (8)1.测定方法 (8)2.数据处理 (9)五.测定数据与计算结果分析 (10)1.矿井通风阻力及等积孔 (10)2.通风阻力分布情况 (10)3.通风系统分析及建议 (11)六.计算结果汇总表 (13)一.矿井概况1．矿井概况及生产状况⑴.位置与交通兴隆县平安矿业有限公司位于兴隆煤田的西部边缘，地处承德市兴隆县县城东北方距兴隆县县城20km，鹰手营子矿区西南7.5km，矿区中心地理坐标东经117°35′22″，北纬40°29′34″。
京承铁路从该矿矿区中部通过，东北1.5km为北马圈子车站，有铁路专用线直达本矿贮煤场，且有112线公路与之相连，交通十分便利（见1-1矿区交通位置图）。
图1-1 矿区交通位置图⑵.地形该矿井位于燕山山脉中段偏北地带，四面环山，均为太古界、元古界和古生界地层构成的高山。
山峰在该矿以东为近东西走向，西部为北东—南西走向，平均海拔+700m，最高山峰海拔+859m。
山峰陡峻，地形坡度大，山谷阶地发育，地形条件复杂，为壮年期山地。
⑶.河流柳河呈蛇曲型从矿区东部穿过，向北转东方向流去汇入滦河。
其流量随季节变化，估水期流量很少，洪水期流量剧增。
柳河水系对兴隆县平安矿业有限公司及原南马圈子井田煤炭资源的开发影响较大，特别是河床第四纪冲积物直接覆盖在煤系地层之上，是矿井涌水的主要来源。
⑷.气候本区属大陆性温带气候，冬季寒冷、夏季酷热，四季分明，每年的1月最冷，7月最热，最高气温36.6℃，最低气温-28.1℃。
年平均相对湿度60%。
全年多西南风，最大风速20m/s。
矿井通风阻力测定方案
矿井通风阻力测定方案1、通风阻力测定的目的矿井通风阻力测定是矿井通风与安全技术管理工作的重要内容之一，《煤矿安全规程》第一百一十九条规定：新井投产前应进行一次矿井通风阻力测定，以后每3年进行一次，在矿井转入新水平或改变一翼通风系统后，都必须重新进行矿井通风阻力测定。
通过阻力测定不仅可以了解矿井通风系统现状，系统中阻力的分布情况（阻力分布状况，主扇消耗情况等）,测算摩擦阻力系数，实现矿井通风的科学管理，而且为矿井通风系统调整、优化以及各项安全技术措施的制定与实施提供可靠的技术基础资料。
2、资料准备2．1．矿井概况XXX煤矿由原延安市XXX煤矿经整合后扩大而成，属延安市市属企业。
井田位于陕北黄土高原腹地，属典型的黄土高原地貌景观。
区内沟壑纵横，地形为西南高东北低。
最高海拔高度+1519.0m，最低海拔高度+1121.2m。
井田采用斜井开拓方式，三条斜井分别为：主斜井井口标高+1189.80m，倾角为16。
，井底标高+1006.80m，斜长664m，井筒净宽4.8m，净断面积16.2m2；副斜井井口标高+1189.00m，井底标高+1002.3m，倾角为6。
，斜长2044m，井筒净宽5.5m，净断面积20.7m；回风斜井井口标高+1203.7m，井底标高+1006.70m，倾角为20。
，斜长为576m，井筒净宽5.5m，净断面积20.7m2。
矿井设计能力为400万T/a，产商品煤300万T/a，井田面积100.5612Km2，现开采5#煤层。
矿井设计安装FBDZ—10—N028 315kw轴流式主要扇风机两台。
矿井通风方式为中央并列式。
通风方法为抽出式。
矿井总排风量为7513 m 3/ min。
扇风机风量为7528 m 3/ min。
矿井负压为620m mH02。
矿井现有50101综采工作面一个，50103备采工作面一个，综掘工作面七个；分别是50102回风顺槽、50102胶带运输顺槽、50102辅助运输巷里段、50102辅助运输巷外段、5#煤中央运输大巷、50104辅助运输巷、50105辅助运输巷。
矿井通风阻力及风机静压、负压、全压【范本模板】

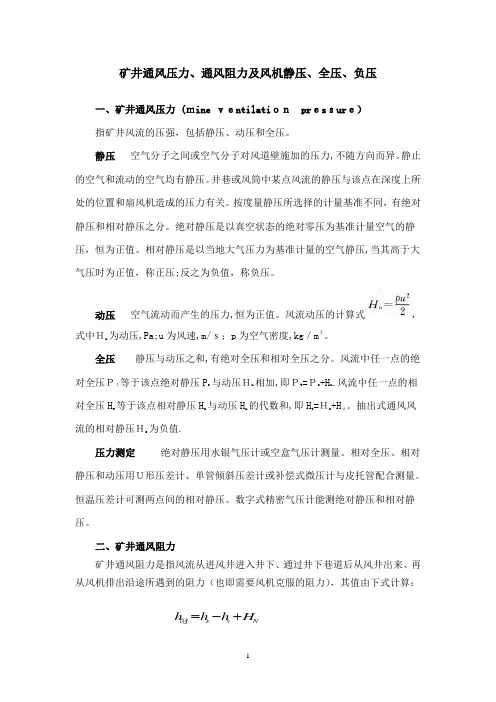

矿井通风压力、通风阻力及风机静压、全压、负压一、矿井通风压力 (ｍine ｖｅntilati ｏｎ pr ｅs ｓur ｅ）指矿井风流的压强，包括静压、动压和全压。
静压 空气分子之间或空气分子对风道壁施加的压力,不随方向而异。
静止的空气和流动的空气均有静压。
井巷或风筒中某点风流的静压与该点在深度上所处的位置和扇风机造成的压力有关。
按度量静压所选择的计量基准不同，有绝对静压和相对静压之分。
绝对静压是以真空状态的绝对零压为基准计量空气的静压，恒为正值。
相对静压是以当地大气压力为基准计量的空气静压,当其高于大气压时为正值，称正压;反之为负值，称负压。
动压 空气流动而产生的压力,恒为正值。
风流动压的计算式，式中Ｈu 为动压,Pa;u 为风速,m/ｓ；p 为空气密度,kg ／m ３。
全压 静压与动压之和,有绝对全压和相对全压之分。
风流中任一点的绝对全压Ｐｔ等于该点绝对静压P s 与动压Ｈu 相加,即Ｐt =Ｐs +H u .风流中任一点的相对全压H e 等于该点相对静压H s 与动压H u 的代数和,即H t =Ｈs +H ｕ。
抽出式通风风流的相对静压Ｈs 为负值.压力测定 绝对静压用水银气压计或空盒气压计测量。
相对全压、相对静压和动压用Ｕ形压差计、单管倾斜压差计或补偿式微压计与皮托管配合测量。
恒温压差计可测两点间的相对静压。
数字式精密气压计能测绝对静压和相对静压。
二、矿井通风阻力矿井通风阻力是指风流从进风井进入井下、通过井下巷道后从风井出来、再从风机排出沿途所遇到的阻力（也即需要风机克服的阻力），其值由下式计算：N v s jH h h h +-=阻式中：ｈ阻ｊ—矿井通风阻力，Ｐa;h s—风机入口静压(也称负压，若忽略静压管实际入口至风机入口处的沿程摩擦损失时，h s即为水柱计上的读数），Ｐa;ｈｖ—测静压断面的速压（也称动压），Pa;H N-矿井自然风压，Pa．三、风机的静压、全压及速压（动压）如下图所示：图中:2为风机,风机左侧１为风机吸风侧,风机右侧3为风机出风侧。
矿井通风阻力测定报告
报告编号： XA通风阻力09001煤矿通风阻力检验报告受检单位：靖远煤业集团公司王家山煤矿一号井检验类别：委托检验检验日期： 2009年12月1日检验单位：白银兴安矿用产品检测检验有限公司（公章）注意事项1．报告无“安全检验专用章”者无效。
2．检验报告无骑缝章者无效。
3．复制报告无“安全检验专用章”者无效。
4．无检验人员、审核人员、批准人签章无效。
5．报告涂改无效。
6．对检验报告若有异议，应于收到报告之日起十五日内向检验机构提出，逾期不予受理。
检验机构名称：白银兴安矿用产品检测检验有限公司检验机构地址：白银市平川区大桥路1号邮政编码：730913电话：6657014 ，6658711通风阻力检验报告矿井名称靖远煤业集团公司王家山煤矿一号井检验类别委托委托单位靖远煤业集团公司王家山煤矿检验类别委托受检单位靖远煤业集团公司王家山煤矿检验日期2009年 12月 1日受检单位地址甘肃白银平川王家山镇邮政编码受检单位电话检验地点靖远煤业集团公司王家山煤矿一号井检验依据MT/T440-1995《矿井通风阻力测定方法》及《煤矿安全规程》检验项目通风阻力检验结论检验结果见矿井通风阻力测定报告（以下空白）签发日期：年月日备注批准审核主检矿井通风阻力测试报告一、矿井概况1、通风系统现状一号井采用中央并列抽出式通风，即：副井进风，主井回风。
主扇选用G4-73-11№22D型离心式通风机两台，其中一台运转，一台备用，主扇额定流量43.9m3/s，全压2502Pa，电机功率155KW,矿井应进风量为25.33m3/s,实际总进风量26.4 m3/s, 有效风量26.15 m3/s，有效风量率87.8%,主扇排风量29.77m3/s,矿井外部漏风率8.3%，矿井负压353Pa，等积孔1.9 m2。
矿井核定通风能力为46.8万吨/年。
二、矿井通风阻力测定内容及测定方案1. 测定内容于2009年12月1日对该井通风系统中的各条巷道通风阻力进行了测定。
矿井通风阻力测定报告
耒阳市马康煤业公司炭山煤矿矿井通风阻力测定报告2018年3月会审表为了确保矿井安全生产，保证矿井通风正常，根据《煤矿安全规程》规定，我矿于2017年4月28日矿井通风系统风阻进行一次测定.一、组织领导小组组长：胡召祥副组长：王德华成员：尹小平（通风技术员)、刘爱明（生产副矿长）、曹国金（安全副矿长)、刘仁仕（采煤技术员)、雷群松（地质技术员)、欧学明（机电技术员）、候井德(掘进技术员）1、概述矿井通风系统现状生产布置及风量分配情况：主（副）斜井→运输石门→运输巷→采煤工作面→回风巷→回风→回风斜井→引风道→地面。
2、通风阻力实际测定、计算及分析2。
1、通风阻力测定的目的矿井通风阻力测定是矿井通风技术管理的一项重要内容，其主要目的在于（1）了解矿井通风系统的阻力分布情况;（2）为生产矿井通风系统优化和合理配风提供基础资料和参数;（3）为矿井井下灾害防治和风流调节提供必要的基础资料；（4）为保证矿井的正常生产和增产提效提供依据；（5)为矿井通风能力核定提供基础参数。
2。
2、通风阻力测定的技术依据及方法2。
2。
1、测定的技术依据《煤矿安全质量标准化标准及考核评级办法》《矿井通风阻力测定方法》MT/T 440—1995MT/T440-1995《煤矿安全规程》第119条规定：“新井投产前必须进行次通风阻力测定，以后每年至少次,矿井转入新水平生产或改变一翼通风系统后，必须重新进行矿井通风阻力测定.2.2。
2、测定方法本次测定采用气压计基点测定法。
基点法是将一台气压计放在井上或井下某基点处，每隔一定时间测取气压读数并记录测定时间以监测地面大气压力的变化，进而对井下测定的气压数据进行校正；另一台气压计沿事先选好的路线逐点测定气压值并记录测定时间.采用基点法测定时两测点间的通风阻力计算公式为：）＋ Z1－Z2 g，（1）式中：1、2――分段阻力，Pa；P1,P2――，Pa;――分段巷道起点和末点基点绝对静压,Pa；ρ1，ρ2――的空气密度，Kg/m3；V1，V2――的风速m/s；g――重力加速度m/s2;Z1，Z2――的标高，m。
矿井通风阻力测定

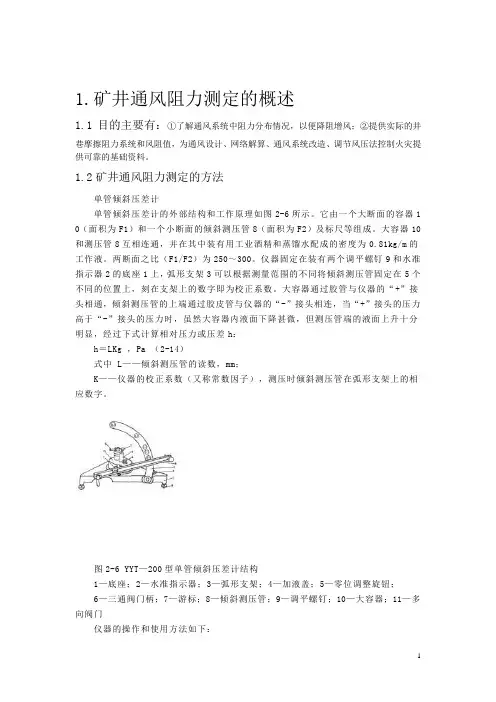

1.矿井通风阻力测定的概述1.1目的主要有：①了解通风系统中阻力分布情况，以便降阻增风；②提供实际的井巷摩擦阻力系统和风阻值，为通风设计、网络解算、通风系统改造、调节风压法控制火灾提供可靠的基础资料。
1.2矿井通风阻力测定的方法单管倾斜压差计单管倾斜压差计的外部结构和工作原理如图2-6所示。
它由一个大断面的容器1 0（面积为F1）和一个小断面的倾斜测压管8（面积为F2）及标尺等组成。
大容器10和测压管8互相连通，并在其中装有用工业酒精和蒸馏水配成的密度为0.81kg/m的工作液。
两断面之比（F1/F2）为250～300。
仪器固定在装有两个调平螺钉9和水准指示器2的底座1上，弧形支架3可以根据测量范围的不同将倾斜测压管固定在5个不同的位置上，刻在支架上的数字即为校正系数。
大容器通过胶管与仪器的“+”接头相通，倾斜测压管的上端通过胶皮管与仪器的“-”接头相连，当“+”接头的压力高于“-”接头的压力时，虽然大容器内液面下降甚微，但测压管端的液面上升十分明显，经过下式计算相对压力或压差h：h＝LKg ，Pa （2-14）式中 L——倾斜测压管的读数，mm；K——仪器的校正系数（又称常数因子），测压时倾斜测压管在弧形支架上的相应数字。
图2-6 YYT—200型单管倾斜压差计结构1—底座；2—水准指示器；3—弧形支架；4—加液盖；5—零位调整旋钮；6—三通阀门柄；7—游标；8—倾斜测压管；9—调平螺钉；10—大容器；11—多向阀门仪器的操作和使用方法如下：（1）注入工作液。
将零位调整旋钮5调整到中间位置，测压管固定在弧形支架的适当位置，旋开加液盖4，缓缓注入预先配置好的密度为0.81 kg/m的工作液，直到液面位于倾斜测压管的“0”刻度线附近，然后旋紧加液盖，再用胶皮管将多向阀门11中间的接头与倾斜测量管的上端连通。
将三通阀门柄6拨在仪器的“测压”位置，用嘴轻轻从“+”端吹气，使酒精液面沿测压管缓慢上升，察看液柱内有无气泡，如有气泡，应反复吹吸多次，直至气泡消除为止。
10矿井通风阻力测试.
CMA章乙级检测检验资质章报告编号：晋煤检〔XXXX〕XXXX-FZ-＃XXXX 测定报告产品名称：矿井通风阻力受检单位：检验类别：委托检验检验机构名称：（检验机构公章）注意事项1．本报告仅对测定现场状态负责。
2．报告无本检验机构“公章、安全检验专用章、骑缝章”无效。
3．报告无编制、审核、批准人签名无效。
4．复制报告未重新加盖本检验机构“安全检验专用章”无效。
5．报告涂改无效。
6．对报告若有异议，应于收到报告十五日内向检验机构提出，逾期不予受理。
机构名称：机构地址：邮政编码：电话：传真：邮箱:网址：网址：检验机构名称测定报告报告编号：第页共页检验机构名称测定报告续页报告编号：第页共页第一节矿井概况第二节通风阻力测定方案一、测定目的二、测定依据三、测试内容四、测定方法五、测定人员组成与分工六、使用仪器设备一览表七、选择测定线路及布置测点检验机构名称测定报告续页报告编号：第页共页八、测定步骤1.测定前的准备2.现场测定3.数据处理4.报告编制第三节通风阻力测定计算理论依据一、空气密度计算依据1.干、湿球温度下空气的饱和水蒸汽压2.矿井空气的实际水蒸汽压3.空气相对湿度4.空气密度二、巷道断面积和周长计算依据1.测点巷道断面积2.测点巷道周长计算三、风量计算依据1.断面修正系数2.风量Q四、压力参数计算依据检验机构名称测定报告续页报告编号：第页共页1.测点动压2.测段位压差3.通风阻力五、通风阻力计算依据1.两测点间风阻2.两测点间标准风阻3.巷道百米标准风阻4.巷道摩擦阻力系数5.矿井总阻力6.等积孔第四节通风阻力测定数据及计算一、通风系统测定线路测定数据及计算1.通风阻力测定原始记录表2.测定数据计算表3.阻力测定参数汇总表二、矿井等积孔的计算矿井等积孔A三、测定误差检验检验机构名称测定报告续页报告编号：第页共页1.矿井自然风压2.矿井系统的阻力3.矿井通风系统的测定误差计算4.通风系统阻力分布状况第五节通风系统现状评价检验机构名称测定报告续页报告编号：第页共页检验机构名称测定报告续页报告编号：第页共页检验机构名称测定报告续页报告编号：第页共页检验机构名称测定报告续页报告编号：第页共页。
矿井通风阻力的测定
己二采区： ℎ阻 j = ������������ − ℎ������ ± ������������ = 3450 − 94 + 174.86 = 3743(������������) 实测阻力的相对误差：
∆h =
ℎ 阻 j − ℎ阻 h阻 j
× 100% =
3743 − 3583 = 4.2% 3743
己三 集中皮带巷—己三下部绕道—己三皮带进风道—己三皮带巷—13061 机巷 —13061 采面—13061 风巷—己三采区回风上山—己三回风平巷— 东风井
1.3 测定方法与仪器仪表
本次测定采用气压计法中的基点测定法。所有的仪器仪表有： BJ-1 型精密气压计 DHM-2 型风扇式湿度计 风表（高、中、低速） 钢卷尺（5 米） 皮尺（20 米） 1.4 测点断面积计算 2台 1台 3块 1个 1个
矿井通风三段阻力分布情况（己一采区）
系统
点号划分
长
度 阻
力 百 米 阻 力 占总阻力百分 比（%） 26.1 33.1 38.7 100
（m） （Pa） （Pa） 进风系统 用风系统 回风系统 合计 1-6 6-10 10-14 1790 2865 1086 5741 761.8 964.7 42 33
1.9 测定结果整理计算表
测点断面尺寸测算表附表 1 空气密度测算表附表 2 风速风量测算表附表 3 精密气压计测压数据表附表 4 矿井各段静压测算表附表 5 矿井各段位压与自然风压测算表附表 6 矿井各段速压测算表附表 7
矿井通风阻力测定汇总表附表 8
2 测定结果分析及建议
2.1 阻力测定精度的评价
断面规则、支架完好的矩形和梯形巷道： S=H× b, m² 混凝土砌碹的三心拱巷道： S=b(h+0.26b), m² 半圆拱巷道： S=b（h+0.39b） ，m² 或 S=Hb-0.1075× b²，m² （2-3） （2-2） （2-1）
矿井通风阻力测定报告
白果煤矿矿井通风阻力测定报告一、矿井通风概况白果煤矿矿井设计力量 9 万t/a，井田面积 (km)2，开采 2#煤层，煤层平均厚度 2.3m。
矿井承受平峒开拓，三条平峒进风， 2#回风斜井主扇分盘区抽出式通风，主扇型号为1K58No.27，电机功率 240 kw，叶片安装角度为35°，总排风量为 7470m3/min，矿井负压986Pa。
矿井瓦斯相对涌出量为 1.41m3/t，二氧化碳涌出量为 1.44 m3/t；瓦斯确定涌出量为5.92 m3/min，二氧化碳确定涌出量为 6.06 m3/min，为低瓦斯矿井。
该矿井未发生自然发火事故，但煤层具有自燃倾向性，自燃发火期为6～8 个月，属于一类简洁自燃煤层。
本井田煤尘具有爆炸危急性，煤尘爆炸指数为 37.74。
某煤矿目前矿井共有 3 个综采工作面，一个预备面，2 个生产面。
共有掘进工作面 9 个：即 404 运顺、404 回顺、西一轨道巷、西一皮带巷、西一回风巷、三盘区进风巷、三盘区2＃皮带巷、三盘区 2＃回风巷、301 回顺。
各采掘面通风状况如下〔参照 2023 年 8 月份测风报表〕1、210 停采面配风 587 m3/min，由副一、二平峒进风，经二盘区回风巷回到2#回风井。
2、204 综采面配风 1127 m3/min，进风均由副一、副二平峒进风，经二盘区皮带巷到采面，回风经二盘区回风巷到 2#回风井。
3、402 综采面配风 912 m3/min，由二盘区轨道巷进风，经二盘区回风巷回到2#回风井。
4、404 运顺掘进工作面承受一台 28 kw 风机供风，工作量风量 180 m3/min。
5、404 回顺掘进工作面承受一台22×2kw 对旋风机供风，工作面风量 278 m3/min。
6、300 运顺掘进工作面承受一台22×2kw 对旋风机供风，工作面风量 371 m3/min。
7、300 回顺掘进工作面没有掘进生产，承受一台 30X2 kw 对旋风机供风，工作面风量255 m3/min。
矿井通风阻力测定(范本)
矿井通风阻力测定报告范本1.概述1.1矿井通风系统现状矿井运转主扇1台，主备扇能力相同。
通风方式为中央分列式，通风方法为抽出式。
主要参数见下表：风机，矿井总进风量9600m3/min，总回风量10059m3/min。
生产布置及风量分配情况：平岗煤矿原设计能力72万吨/年，于1973年8月投产，近年来，因销售形势好转，产量有所增加。
为了满足市场需求，矿井将进一步扩大生产规模，现已开工延深-250m生产水平。
矿井生产能力经改造后将达到120万吨/年。
目前生产区域主要布置在二水平。
东一采区布置一个综采面、5个掘进队,下延布置一个采煤、6个掘进队生产。
东三采区布置了一个综采队、2个掘进队生产。
下延采区总配风为2420m³/min,东一采区总配风量3583m³/min，东三采区总配风量为2212 m³/min，中部层采区总配风为500 m³/min，首采区总配风为885 m³/min，矿井总风量为9600m³/min,。
1.2项目实施背景随着下延采区、东一采区的延伸和中部层采区的继续开采，使全矿井所需风量增加，到时目前主扇将不能满足生产需要，需要在下延新建个立风井，这时全矿的通风系统将发生变化。
且随着矿井的主采水平的逐步加深，按照瓦斯梯度的原理进行推测，瓦斯涌出量将加大；由于矿井机械化程度的进一步提高及煤炭市场的需要，矿井生产系统经过进一步改造，矿井的产量将上一个新台阶，矿井原煤产量将提高到120万吨/年。
对矿井通风系统的改造势在必行。
因此在现在必须做好前期准备工作，进行矿井通风阻力测定。
2、平岗煤矿通风阻力实际测定、计算及分析2.1、通风阻力测定的目的矿井通风阻力测定是矿井通风技术管理的一项重要内容，其主要目的在于：（1）了解矿井通风系统的阻力分布情况；（2）为生产矿井通风系统优化和合理配风提供基础资料和参数；（3）为矿井井下灾害防治和风流调节提供必要的基础资料； （4）为保证矿井的正常生产和增产提效提供依据； （5）为矿井通风能力核定提供基础参数。
东笋矿(定稿)-矿井通风阻力测试报告
煤矿矿井通风阻力测定报告报告编号：-2011受检单位：百色东笋矿业有限责任公司矿井名称：东笋矿测定类别：测定日期：2011年07月24日检验单位：注意事项通风阻力测定报告批准：审核：主检：测定设备环境一览表1．矿井概况1.1矿井概况及生产开拓状况百色东笋矿业有限责任公司东笋矿位于位于百色城西郊，距百色城3公里，324国道穿过矿区，距南百高速路约5 公里，地理位置优越，交通便捷。
矿井主采I煤层，煤种为长焰煤，发热量3000—3600大卡/千克。
东笋煤矿是百色矿务局最老的一对矿井。
为了对煤层厚度仅有0.5-1.0米的矿井进行了机械化改造，该矿与各设备厂家实行产研结合、协同攻坚，共同研制出机身高度仅0.6米的采煤机组，研制了仅0.85米高的掩护式液压支架。
全套设备于2008年7月投入使用，东笋矿生产能力由原来的9万吨/年提升到了16万吨/年。
矿井为低瓦斯矿井,矿井设计生产能力为16万吨／年。
全矿现有职工470人，安全生产管理人员29人，工程技术人员13人。
矿井采用斜井开拓方式，矿井划分为二个采区，有4个综掘和2个综采工作面生产。
东笋矿各采掘工作均采用每天三班，每班八小时的工作制劳动组织形式。
1.2矿井通风系统状况东笋矿矿井为中央并列式全负压机械通风，由副井和皮带井进风，通过主井回风，形成“两进一回”的通风系统。
主井安装2台FBCDZ№20型抽风机，配有2×200k W功率电机，一台使用，一台备用。
风机风量范围为2760～6300m3／min。
风压范围1600～4550Pa，矿井现最大静压3300Pa。
采煤工作面采用全风压通风，掘进工作面均采用局部通风机通风。
矿井设有控制风流的风门、风墙、风窗等通风设施。
掘进工作面均采用对旋式局部通风机通风，使用的导风筒均采用抗静电、阻燃性材料制作的。
矿井共布置二个采区，有4个综掘和2个综采工作面生产；设有控制风流的风门、风墙、风窗等通风设施。
根据矿井提供的资料，矿井总进风量为3367 m3／min；总回风量为3380 m3／min；风机排风量为3510 m3／min。
矿井通风阻力测试报告
CMA章乙级检测检验资质章报告编号：晋煤检…XXXX‟XXXX-FZ-＃XXXX 测定报告产品名称：矿井通风阻力受检单位：山西临汾尧都区后庄煤矿检验类别：委托检验检验机构名称：（检验机构公章）注意事项1．本报告仅对测定现场状态负责。
2．报告无本检验机构“公章、安全检验专用章、骑缝章”无效。
3．报告无编制、审核、批准人签名无效。
4．复制报告未重新加盖本检验机构“安全检验专用章”无效。
5．报告涂改无效。
6．对报告若有异议，应于收到报告十五日内向检验机构提出，逾期不予受理。
机构名称：机构地址：邮政编码：电话：传真：邮箱:网址：网址：检验机构名称测定报告检验机构名称测定报告续页报告编号：第页共页第一节矿井概况山西临汾尧都区后庄煤矿位于山西省临汾市尧都区西部边缘与蒲县交界处的河底乡靳家川村，距临汾市30km。
该矿井田面积3.4644 km2，核定生产能力21万吨/年。
该矿采用主斜井、副斜井开拓，设计开采2#煤层，4#煤层平均厚度1.3m，采用走向长壁炮采方法。
经鉴定矿井为低瓦斯矿井，取样分析4#煤层属自燃煤层，煤尘有爆炸危险性。
目前该矿布臵有1个采煤工作面、2个掘进工作面生产，同时已放出1个备用工作面。
煤层赋存条件良好，构造及水文地质简单。
矿井采用中央并列式通风。
通风方法为机械抽出式。
矿井主斜井、副斜井回风。
第二节通风阻力测定方案一、测定目的矿井通风阻力测定是矿井通风安全技术管理的重要工作之一。
其目的主要有：1、了解通风系统中通风阻力分布情况，以便降阻增风；2、提供实际的井巷摩擦风阻值，为通风设计、通风网络解算、通风系统改造提供可靠的基础资料；3、为拟定发生矿井火灾、瓦斯煤尘爆炸事故时的风流控制方案提供必要的通风参数。
《煤矿安全规程》第119条规定：新井投产前必须进行1次矿井通风阻力测定，以后每3年至少进行1次，在矿井转入新水平或改变一翼通风系统后，都必须重新进行矿井通风阻力测定。
山西临汾尧都区后庄煤矿始目前处于重组整顿阶段，核定年产煤炭能力21万吨，2008年实际生产6个月，生产煤炭10万吨，2009年全年未生产。
矿井通风阻力测定合同3篇
