电气安装配线、空气开
关计算公式
-CAL-FENGHAI.-(YICAI)-Company One1
电气安装配线、配空气开关
例：380V供电；用电功率4000W
空开：4000W÷380V≈ 11A+起动电流倍系数≈16A
（空开380V-20A/3P）
配线：4000W÷/380V≈ 11A
11A÷《（1㎡线允许电流量5A）*穿管80﹪系数》≈㎡
（铝芯线4㎡；铜芯线降一级㎡）
例：220V供电；用电功率4000W
空开：4000W÷220V≈ 18A+起动电流倍系数≈28A
（空开220V-32A/2P）
配线：4000W÷220V≈ 18A
18A÷《（1㎡线允许电流量5A）*穿管80﹪系数》≈㎡
（铝芯线6㎡；铜芯线降一级4㎡）

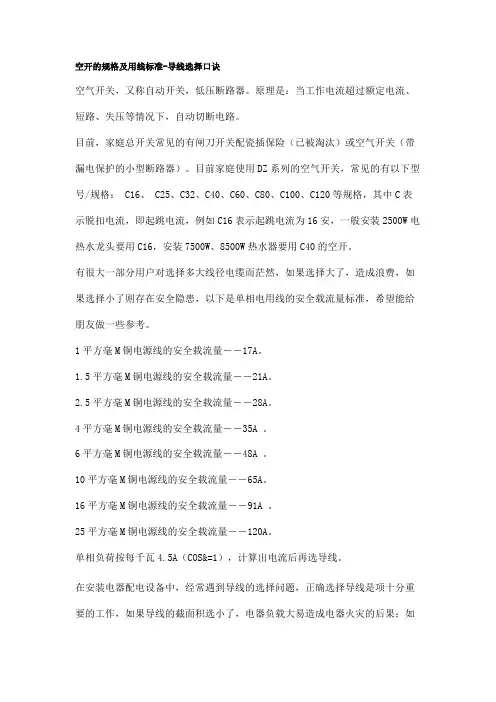

空气开关常规型号
DZ DW系列
6A 10A 16A 20A 25A 32A 40A 50A 63A 80A 100A 125A 160A 250A 400A 600A 800A 1000A
铜芯线常规型号
BV BVV系列
㎡㎡㎡㎡㎡㎡ 10㎡
16㎡ 25㎡ 35㎡ 50㎡ 70㎡ 95㎡ 120㎡ 150㎡
