建筑给水、排水管道安装作业指导书-secret

建筑给水、排水管道安装作业指导书本次建筑给水、排水管道安装作业指导书根据《建筑给水排水采暖工程施工质量验收规范》GB50242—2002《给水排水管道工程施工及验收规范》GB50268-97、《建筑排水硬聚氯烯管道工程技术规程》等编制。

1、室内给排水管道安装施工步骤及要求如下：1.1、配合土建预留孔洞及预埋铁件预留孔洞及预埋铁件时应先复核土建的坐标和标高，根据管道施工图配合土建进行孔洞的预留和铁件的预埋.1。

2、管道除锈、防腐管道除锈可采用人工除锈或机械除锈，除锈后管材表面应无可见油脂、污垢、氧化皮、铁锈等附着物，直至露出金属光泽为止。

管道防腐按照设计要求进行，防腐后应保证涂层均匀、颜色一致、不漏涂、附着要牢固、无剥落、皱纹、气泡、针孔等缺陷.钢管防腐时卷材与管材间应粘贴牢固，无空鼓、滑移、接口不严等.1。

3、支架制作及安装根据施工图或有关标准图集进行支架制作及安装，支架安装时应符合：1.3.1位置正确，埋设平正牢固。

1.3.2固定在建筑结构上的管道支、吊架不得影响结构的安全。

1.3.3支、吊架间距应符合设计要求，设计未要求时:按下表钢管水平安装支架最大间距排水塑料管支架间距1.3。

4 给水管道立管管卡安装应符合下列规定：1。

3.4。

1楼层高度小于或等于5m ，每层必须安装1个。

1.3.4.2楼层高度大于5m,每层不得少于2个。

1。

3.4。

3管卡安装高度，距地面应为,2个以上管卡应匀称安装,同一房间管卡安装在同一高度上。

1。

3。

5 金属排水管道上的吊钩或卡箍应固定在承重结构上。

间距为于2m ；立管不大于3m 。

楼层高度小于或等于4m 1。

4 生活给水管道安装1.4.1管道安装前应进行调直。

对管道进行外观检查，管道表面应无裂纹、缩孔、夹渣及锈蚀等缺陷，不得有超过壁厚的负偏差的锈蚀或凹陷。

1.4。

2给水管道在穿楼板和墙壁时应加设套管，安装在楼板内的套管其顶部应高出装饰地面20mm 安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm ，底部应与楼板底面相平；穿墙壁时,套管两端与饰面相平。

给排水、采暖、燃气管道

C.8.1 给排水、采暖、燃气管道说明一、本章适用于室内外生活用给水、排水、燃气、雨水、采暖热源管道安装。

二、界线划分：1.给水管道：（1）室内外界线以建筑物外墙皮1.5m为界。

（2）与市政管道界线以水表井为界，无水表井者，以与市政管道碰头点为界。

2.排水管道：（1）室内外以出户第一个排水检查井为界。

（2）室外管道与市政管道界线以与市政管道碰头井为界。

3.采暖热源管道：（1）室内外以建筑物外墙皮1.5m为界。

（2）与工业管道界线以锅炉房或泵站外墙皮1.5m为界。

（3）工厂车间内采暖管道以采暖系统与工业管道碰头点为界。

（4）设在高层建筑内的加压泵间管道与本章界线，以泵间外墙皮为界。

4.燃气管道：（1）室内外管道从地下引入室内的管道以室内第一个阀门为界，从地上引入室内的管道以墙外三通为界。

（2）室外管道与市政管道以两者的碰头点为界。

三、本章定额包括以下工作内容：1.管道及接头零件安装。

2.水压试验或灌水试验，燃气管道气压试验。

3.室内ＤＮ32以内钢管包括管卡及托钩制作安装。

4.钢管包括弯管制作与安装（伸缩器除外），无论是现场煨制或成品弯管均不得换算。

5. 室内铸铁排水管、雨水管及塑料排水管燃气管均包括管卡及托吊支架、透气帽、雨水斗制作与安装。

6.穿墙及过楼板铁皮套管安装人工。

7.燃气钢管焊接安装项目适用于无缝钢管和焊接钢管。

钢管焊接挖眼接管工作，均在项目中综合考虑，不得另行计算。

8.燃气管道安装包括场内搬运、检查清扫、分段试压、管件制作（包括机械煨弯、三通）、室内托钩角卡制作与安装。

四、本章定额不包括以下工作内容：1.室内外管道沟土方及管道基础。

2.管道安装中不包括法兰、阀门及伸缩器的制作安装，按相应项目另行计算。

3.室内外给水、燃气、雨水铸铁管包括接头零件所需的人工，但接头零件价格应另行计算。

4.ＤＮ32以上的钢管支架按本册管道支架另行计算。

5.非同步施工的室内管道安装的打、堵洞眼。

6.燃气管道安装不包括室外管道所有带气碰头。

给排水、采暖、燃气工程施工方案

给排水、采暖、燃气工程施工方案一、给水管道安装1、给水引入管与排水排出管的水平净距不得小于1米，室内给水与排水管道平行铺设时，两管间水平净距不得小于0.5米,交叉铺设时,垂直净距不得小于0.15米,且给水管在上：给水横管宜有0.002~0.005的坡度坡向泄水装置;给水立管和装有3个或3个以上配水点的支管始端,均应安可拆装的连接件;管道上的阀门位置的朝向要便于使用的维修,管径50mm以下,宜采用截止阀,管径大于50mm,宜采用闸阀;冷热水管和水龙头并行安装,应符合以下规定:1)上下平行安装,热水管应在冷水管的上面;2)垂直安装,热水管应在冷水管面向的左侧;3)在卫生器具上安装冷热水龙头,热水龙头应安装在面向的左侧,标志须正确;二、PPR管道安装（1）给水管道采用PP-R管热熔连接，其特点为：永不渗漏,采用熔接技术，永久密封；冷热水输送适合温度－20～120℃；水流量大，内壁光滑，流量高于镀锌钢管30%；卫生无毒，是新一代环保节能产品，适合饮用水、纯净水管道使用；耐腐蚀、不结垢，正常情况下可使用50年以上；运行噪音低、无污染；保温性好，导热系数为金属管道的1/200，用于热水管道效果极佳；重量轻，强度高，韧性好、耐冲击、安装方便。

（2）操作要点截切：切断管材时，必须使用切管器垂直切断；热熔：当熔接器加热到260℃时，管材和管配件同时推进熔接器内，并加热5秒以上；焊接：把已加热的管材和管件垂直推进并维持5秒以上，推进时用力不要过猛，以防止管头弯曲。

（3）热熔接时注意事项连接端面必须清洁、干燥、无油；管材和管件用双手推进熔接器模具内，应控制一定的深度，并保持5秒以上；管材和管件过度加热时，厚度变薄，管材在配件内变形，会发生漏水及堵塞现象。

热熔连接技术参数：用钢槽来支撑管道，管卡之间的距离为1.7米；竖井中安装管道，两个锚接点之间的距离不得超过3.0米；管支撑中心距离（单位：mm）如表：管道水压试验应符合以下规定：热熔连接管道，水压时间应在24小时后进行；水压试验前，管道应固定，接头需明露；用手动泵加压，升压时间不小于10分钟，压力表精度为0.01MPA；至规定试验压力，稳压1小时，测试压力降不得超过0.06MPA；在工作压力的1.15倍状态下，稳压2小时，压力降不得超过0.03MPA，同时检查各连接处不得渗露；直埋在地坪和墙体内的管道，试压工作必须在面层浇捣或封堵前进行，达到试压要求后土建方能继续施工。

给排水专业管道竖井安装工程施工方案要点

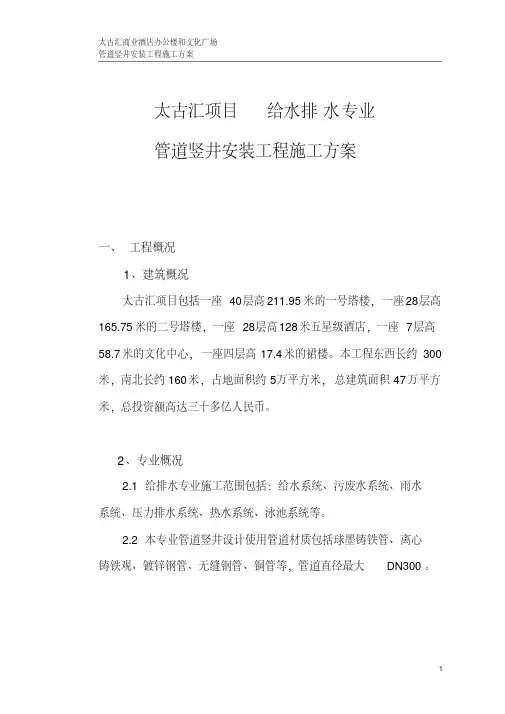

太古汇项目给水排水专业管道竖井安装工程施工方案一、工程概况1、建筑概况太古汇项目包括一座40层高211.95米的一号塔楼，一座28层高165.75米的二号塔楼，一座28层高128米五星级酒店，一座7层高58.7米的文化中心，一座四层高17.4米的裙楼。
