铝合金门窗深化设计方案精华
铝合金模板深化设计要点解析

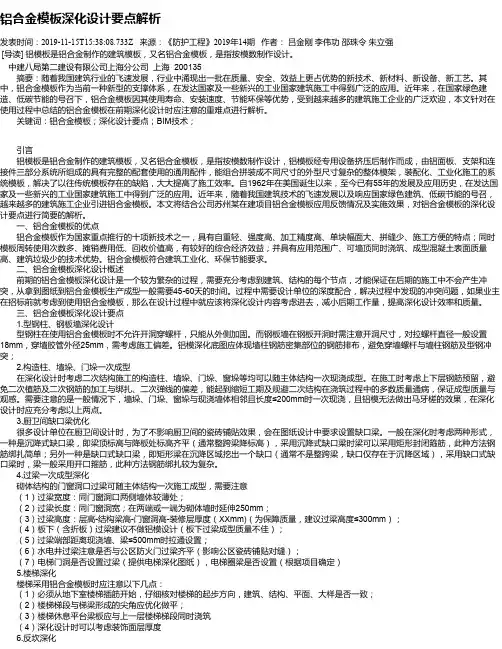

铝合金模板深化设计要点解析发表时间：2019-11-15T15:38:08.733Z 来源：《防护工程》2019年14期作者：吕金刚李伟功邵珠令朱立强[导读] 铝模板是铝合金制作的建筑模板，又名铝合金模板，是指按模数制作设计。
中建八局第二建设有限公司上海分公司上海 200135摘要：随着我国建筑行业的飞速发展，行业中涌现出一批在质量、安全、效益上更占优势的新技术、新材料、新设备、新工艺。
其中，铝合金模板作为当前一种新型的支撑体系，在发达国家及一些新兴的工业国家建筑施工中得到广泛的应用。
近年来，在国家绿色建造、低碳节能的号召下，铝合金模板因其使用寿命、安装速度、节能环保等优势，受到越来越多的建筑施工企业的广泛欢迎，本文针对在使用过程中总结的铝合金模板在前期深化设计时应注意的重难点进行解析。
关键词：铝合金模板；深化设计要点；BIM技术；引言铝模板是铝合金制作的建筑模板，又名铝合金模板，是指按模数制作设计，铝模板经专用设备挤压后制作而成，由铝面板、支架和连接件三部分系统所组成的具有完整的配套使用的通用配件，能组合拼装成不同尺寸的外型尺寸复杂的整体模架，装配化、工业化施工的系统模板，解决了以往传统模板存在的缺陷，大大提高了施工效率。
自1962年在美国诞生以来，至今已有55年的发展及应用历史，在发达国家及一些新兴的工业国家建筑施工中得到广泛的应用。
近年来，随着我国建筑技术的飞速发展以及响应国家绿色建筑、低碳节能的号召，越来越多的建筑施工企业引进铝合金模板。
本文将结合公司苏州某在建项目铝合金模板应用反馈情况及实施效果，对铝合金模板的深化设计要点进行简要的解析。
一、铝合金模板的优点铝合金模板作为国家重点推行的十项新技术之一，具有自重轻、强度高、加工精度高、单块幅面大、拼缝少、施工方便的特点；同时模板周转使用次数多、摊销费用低、回收价值高，有较好的综合经济效益；并具有应用范围广、可墙顶同时浇筑、成型混凝土表面质量高、建筑垃圾少的技术优势。
铝合金门窗工程施工方案(3篇)
第1篇一、工程概况1. 工程名称：XX项目铝合金门窗工程2. 工程地点：XX市XX区XX项目3. 工程规模：本工程共涉及铝合金门窗安装面积约XXX平方米，包含门窗框、扇、配件等。
4. 工程期限：根据合同约定，本工程计划在XXX天内完成。
二、施工准备1. 施工图纸及技术资料：熟悉并掌握施工图纸及有关技术资料，了解门窗的设计要求、尺寸、材料及施工工艺。
2. 施工组织设计：根据工程实际情况，编制详细的施工组织设计，明确施工顺序、施工方法、质量要求、安全措施等。
3. 人员配备：组织专业施工队伍，包括施工负责人、技术人员、质量员、安全员等，确保施工人员具备相应的技能和资质。
4. 材料设备：提前采购铝合金门窗框、扇、配件、密封胶、型材、玻璃等材料，并确保材料质量符合国家及行业标准。
5. 施工现场：确保施工现场平整、干净，符合施工要求，做好临时用电、用水、排水等设施。
三、施工工艺及方法1. 门窗安装顺序（1）测量放线：根据设计图纸，确定门窗安装位置，进行测量放线。
（2）预埋件安装：根据测量放线结果，安装门窗预埋件，确保预埋件位置准确、牢固。
（3）门窗框安装：将门窗框与预埋件进行连接，确保连接牢固，调整门窗框水平、垂直度，使其符合设计要求。
（4）门窗扇安装：将门窗扇安装到门窗框上，调整门窗扇开启、关闭状态，确保门窗扇与门窗框的密封性。
（5）密封处理：对门窗框、扇接缝处进行密封处理，确保密封性能良好。
（6）玻璃安装：根据门窗扇尺寸，裁剪玻璃，安装到门窗扇上，确保玻璃安装牢固、平整。
2. 施工方法（1）门窗框安装：采用电钻、螺丝、胶粘剂等工具，将门窗框与预埋件连接，确保连接牢固。
（2）门窗扇安装：采用螺丝、密封胶等工具，将门窗扇安装到门窗框上，确保门窗扇开启、关闭灵活。
（3）密封处理：采用密封胶、发泡胶等材料，对门窗框、扇接缝处进行密封处理，确保密封性能良好。
（4）玻璃安装：采用专用工具，将玻璃安装到门窗扇上，确保玻璃安装牢固、平整。
铝合金门窗施工图深化设计说明书
• B. 单玻推拉窗：当推拉窗单扇面积≤1.5㎡，选用单滑轮；当推拉 窗单扇面积＞1.5㎡，选用双滑轮。
• 3.2.推拉门滑轮选用：双滑轮材质304，单滑轮采用普通就可以。
• A. 无论单玻还是中空，两扇推拉的均选用双滑轮。
• B. 四扇推拉门，旁边两扇采用固定，选用单滑轮；中间两扇推拉， 选用双滑轮。
• 《建筑玻璃应用技术规程》
(JGJ113-2003)
• 《浮法玻璃》
(GB11614-1999)
• 《钢化玻璃》
(GB/T 9963-1998)
• 《中空玻璃》
(GB/T 11944-1989)
• 《建筑外窗抗风压性能分级及检测方法》 （GB/T 7106-2008）
• 《建筑外窗气密性能分级及检测方法》 （GB/T 7107-2008）
铝合金门窗施工图深化设计
讲师：xx 日期：xx
• 一、铝合金门窗施工图深化设计的目的：
•
使铝合金门窗的性能符合建筑功能的要求,保证铝合金门窗工程
的质量，满足建筑工程的需要。
• 二、铝合金门窗设计的基本常识：
• 1、 铝合金门窗（以下简称铝门窗）是指在建筑物上的安装高度不大 于100m、无特殊功能要求（如防火、防爆、防化学腐蚀等）的铝门窗。 不适用于建筑幕墙上的铝门窗、斜屋顶窗和采光天窗等工程。安装高 度大于100m的门窗工程应采取相应的措施。
• 《建筑抗震设计规范》
（GB50011-2001）
• 《钢结构设计规范》
（GB50017-2003）
• 《铝合金建筑型材》
（GB/T5237-2000）
• 《铝合金门》
（GB/T8478-2003）
铝合金门窗及幕墙施工方案
目录一、工程概况 (1)二、编制依据 (1)三、施工准备 (2)3.1 技术准备 (2)3.2 人员准备 (2)3。
3 材料准备 (3)3.4 施工机具及设施 (3)3.5 工序交接 (3)四、施工部署 (4)4。
1 施工段划分 (4)4。
2 施工进度控制 (4)4。
3 劳动力安排 (4)4。
4 主要材料进场计划 (5)4。
5 主要施工机具 (5)4。
6 临时加工及材料堆放场地 (5)4。
7 质量目标 (5)五、主要施工工艺及质量标准 (5)5.1 测量放线 (5)5.2 120系列明框玻璃幕墙施工方法 (6)5.3隔热窗安装 (7)5。
4外墙装饰铝板安装方法 (9)5.5 铝合金门窗及幕墙安装质量标准 (10)六、质量保证措施 (13)6.1 质量保证体系 (13)6。
2 质量保证措施 (13)6.3 质量控制要点 (14)七、安全保证措施及文明施工 (15)7.1安全保证体系 (15)7.2安全保证及文明施工措施 (16)八、成品保护措施 (17)8。
1责任划分及组织 (17)8.2成品保护要点 (18)一、工程概况北大医院二部病房楼工程位于西城区大红罗厂街1号，由北京市机械工业部设计研究院设计.采用框架结构，建筑面积61956米2。
地下2层,地上6层，建筑檐高23.97米.建筑物外立面镶贴深、浅灰色相间亚光饰面砖,外窗均采用中空铝窗隔热玻璃，铝质表面氟碳喷涂.六层外立面采用120系列明框玻璃幕墙，檐口及边角装饰线由铝单板造型。
整个大楼色彩鲜明，造型优美,线条流畅，层次分明，外装饰布置合理,体现了此建筑作为北京重点医院病房楼的典雅与庄重。
本工程玻璃幕墙的抗风压性能为三级，水密性、气密性为二级。
外窗铝型材外侧为浅绿色氟碳喷涂处理，内侧为象牙白色丙烯酸喷涂处理，铝外门内外均为浅绿色氟碳喷涂处理。
幕墙铝板采用2。
5mm厚银白色氟碳喷涂板。
本建筑地处市中心地带,交通受管制，因此本工程外墙铝合金材料、设备均采用汽车夜间运输至现场(幕墙玻璃板块及窗扇框在加工厂制作完成运至现场安装）。
铝合金门窗施工组织设计方案
铝合金门窗施工组织设计方案国家建筑门窗施工壹级企业江苏通力建设工程有限公司恒通佳苑公寓式农民安置房铝合金窗投标目录（技术标）一、工程总体概述：工程施工组织总体设想,方案针对性及施工段划分；二、施工现场平面布置和临时设施、临时道路布置；三、施工进度计划和各阶段进度的保证措施；四、分部分项工程的完整施工方案及质量保证措施；五、安全文明施工及环境保护措施；六、项目管理班子的人员配备、素质及管理经验；七、劳动力、机械设备和材料投入计划；八、关键施工技术、工艺及工程项目实施的重点、难点和解决方案；九、冬雨季施工已有设施、管线的加固、保护等特殊情况下的施工措施；十、新技术、新产品、新工艺、新材料应用；十一、售后服务与保修承诺十二、附件1、项目管理机构2、主要施工设备表3、试验和检测仪器设备表4、开、竣工进度网络图5、劳动力计划表6、临时用地表7、现场施工实施总平面图8、新技术、新产品、新工艺、新材料应用推广项目认定证书投标单位：江苏沪港装饰有限公司日期：二0一二年四月二十四日第一章总体概述一、工程概况1.1工程名称：恒通佳苑公寓式农民安置房铝合金工程1.2工程地点：太仓市经济开发区兴业路西,北京路北、常胜路东1.3工程规模：铝合金窗约48400㎡1.4招标人：江苏通力建设工程有限公司1.5承包范围：施工图纸及投标文件中所示范围内的全部内容1.6承包方式：包工包料二、施工组织设计总体部署2.1总体设想本工程质量标准合格,力争优良。
因施工量大面广、工期短,文明施工、环境保护及安全管理与安全防护的难度极负挑战性,如果能中标承建此工程,不仅是我公司的荣誉,更能充分发挥本公司资金、技术、管理优势,实现我公司为客户提供一流服务的第一宗旨。
我们将以此工程为契机,精心组织、精心施工,创精品工程,为我公司进一步拓宽建筑市场提供更为可信的资历。
2.2工程施工目标2.2.1 工程质量目标（1）严格按设计图纸及国家规范要求施工,确保一次性验收合格。
铝合金深化图设计
铝合金门窗施工图深化设计方案单位（子单位）工程名称华夏花园二期工程（铝合金门窗安装工程）工程地点海丰县北三环路（华夏花园小区后面）总承包施工单位（公章）瑞华建设集团编制人编制日期审核人审批人（企业技术负责人）审批日期原施工图设计单位建学建筑与工程设计所（公章）设计负责人签名日期年月日华夏花园二期工程铝合金门窗深化大样图说明1、本工程铝合金门采用90系列，推拉铝合金窗采用90系列，平开铝合金窗采用70系列。
铝合金门窗主型材壁厚应经计算或试验确定，其中门型材截面主要受力部位壁厚不小于2.0mm，窗型材截面主要受力部位最小实测壁厚不小于1.4mm。
2、所有门窗立面图仅表示分樘，门及开启窗的位置与形式以及相关尺寸，复杂着应现场放样均按现场实际情况，实地测量，校核尺寸后下料制作或定制成品。
3、门窗立樘位置：窗立樘位置除特别注明外均居中；外门立樘位置除特别注明外均居墙中；室单扇平开门及防火门立樘位置平开启方向墙体粉刷面；双扇平开门立樘位置除特别注明外均居墙中；所有厕所外窗平外墙皮。
4、七层及以上的外向窗、单块大于1.5㎡的窗玻璃及玻璃底边离最终装修面小于0.5m的落地门窗、公共出入口位置的玻璃门必须使用安全玻璃；5单块窗玻璃面积大于1.5㎡时采用不小于8mm厚安全玻璃；凡落地门、窗和门连窗均要求采用不小于10mm厚安全玻璃；其余选用6mm 厚安全玻璃。
玻璃材料详见节能计算书要求。
6、玻璃门及落地窗须在视线高度设置防碰撞的醒目的警示标志。
7、用与外墙的推拉窗，必须有防止窗扇在负风压下向室外脱落的装置。
8、本土仅为设计尺寸，施工时应以现场尺寸为准，门窗玻璃、材料颜色待甲方定。
9、本工程所采用的防火门窗须确保符合技术要求，并经指定质量检测部门认证防火门耐火极限，防火门耐火极限参照《防火门》GB12955-2008规要求执行。
10、无室外阳台的外窗台距室地面高度小于0.9m时，必须采用安全玻璃并加设护栏杆，当窗台高度小于0.6m的凸窗，其计算高度应从窗台面开始计算，做法详见大样图；落地窗900以下窗玻璃采用双层夹胶玻璃。
断桥铝合金门窗施工方案三篇
断桥铝合金门窗施工方案三篇篇一：断桥隔热铝合金门窗施工方案1、工程概况工程名称：工程地址：工程规模：25769.36m2合同工期：720日历天合同价款：47267744.39万元本工程为XX县XX安居房二期工程一标段；1#楼18层，商业2层，住宅16层为框剪结构，建筑面积13055.49m2；2#楼8层，商业2层，住宅6层为框架结构，2#楼建筑面积12713.87m2。
本工程外窗为断桥铝合金型材中空玻璃窗和塑钢型材中空玻璃窗。
门窗质量要求：达到GB50300-20XX《建筑工程质量统一验收标准》合格等级门窗工程工期要求：计划20XX年5月20日开工，20XX年8月20日竣工。
施工工期90日历天施工用水电情况：具备施工条件。
施工范围：施工图纸中的断桥铝合金型材中空玻璃窗和塑钢型材中空玻璃窗。
2、编制依据及材料选用2.1、编制依据2.1.1XX县XX安居房二期工程一标段施工设计图。
2.1.2参照的国家规范和标准：我国现行的最新的施工规范、质量验收规范及XX市有关安全文明施工的标准化文件。
《建筑装饰装修工程质量验收规范》GB50210-20XX《铝合金、塑钢门》GB/T8478-20XX《铝合金、塑钢窗》GB/T8479-20XX《铝塑门窗设计、施工及验收规范》DBJ15-30-20XX《建筑外窗抗风压变形性能分级及检测方法》GB/T7106—20XX《建筑外窗气密性能分级及检测方法》GB/T7107—20XX《建筑外窗水密性能分级及检测方法》GB/T7108—20XX《建筑玻璃应用技术规程》JGJ113—20XX《建筑用安全玻璃》GB15763-20XX《中空玻璃》GB11944-20XX《中空玻璃用弹性密封剂》JC486-20XX《聚硫建筑用密封胶》JC483-92《建筑用硅酮密封胶》GB16776-19XX《硅酮建筑密封胶》GB/T14683-20XX《建筑密封胶系列产品标准》JC/T881～JC/T885-20XX19XX《硅酮建筑密封胶》GB/T14683-20XX《建筑密封胶系列产品标准》JC/T881～JC/T885-20XX2.2、材料选用：2.2.1本工程使用的工作材料，均根据施工图纸和业主招标文件要求选定。
铝合金模板体系深化设计要点
1铝模前期深化设计概述铝模体系的前期深化是一个复杂而烦琐的过程，也是应用铝模体系是否能够成功的首要条件。
这个过程中，我们首先应该明确铝模体系应用的深度，解决铝模体系应用的难点，并且深化铝模体系所需完成的节点。
但是，这些不是施工单位能全部解决的，还需要业主、设计单位共同参与其中，共同配合才能更好地完成铝模体系前期的深化设计，共同将采用铝模体系所面临的各类风险降低到最低。
通过前期的深化设计的反复论证，达到深化设计的既定目标，往往在后期铝模体系应用中能起到事半功倍的效果。
2铝模体系设计深化阶段铝模体系应用在设计阶段就应该进行深化，设计阶段深化的全面性和科学性能为后期的施工深化减少很多的工作量，从而提高深化效率，最大限度地节约铝模体系深化设计的总时间。
在设计阶段，需要注意如下几点：首先是否需要采用铝模体系施工，如果要采用铝模体系进行施工，那么，设计在外形的构造上，就需要对线条及外造型进行优化，不能有过多的变化性的建筑造型和复杂的线条形式，否则会对铝模体系的应用造成很大的施工困难甚至无法施工。
其次是外墙是否需要混凝土一次成型，如果外墙采用混凝土一次成型代替传统维护砌体结构，那么，荷载的计算需要在结构设计时一次性考虑深化，否则后期将带来很大的结构设计的返工量，影响施工进度。
并且应用铝模体系的楼层必须为标准层，梁的截面尺寸及楼板厚度必须要统一，否则会增加铝模体系所投入的费用[1]。
3铝模体系施工深化阶段施工深化设计阶段，所需达到的目标是通过设计图纸，结合设计意图和铝模体系应用深度，使铝模体系深化设计具有可实施性和可操作性，为下一步的生产加工和拼装做充足准备。
拿到施工设计图纸后，首先需要完成审图工作，通过建立铝合金模板体系深化设计要点Key Points for Further Design of Aluminum Alloy Formwork System陈涵，严美（中建二局第三建筑工程有限公司，成都610045）CHEN Han,YAN Mei(TheThirdConstructionEngineeringCompanyCo.Ltd.ofChinaConstructionSecond EngineeringBureau,Chengdu610045,China)【摘要】铝合金模板体系，全称为建筑用铝合金模板系统，是继竹木模板，钢模板之后出现的新一代新型模板支撑系统。
铝合金门窗深化设计方案(精华版)
海口海航城B标段工程铝合金门窗深化设计方案海口海航城B标段铝合金门窗深化设计方案页5 共页1 第海口海航城B标段工程铝合金门窗深化设计方案目录一、工程概况 (3)二、设计依据 (3)三、材料确定及特性 (4)四、性能及安全设计 (4)五、其他 (5)六、深化设计附图 (5)页5 共页2 第海口海航城B标段工程铝合金门窗深化设计方案一、工程概况海口海航城B标段工程名称：工程地点：海口市椰海大道与新大洲大道交汇处设计单位：海南南方建筑设计有限公司建设单位：海南华晶置业有限公司工程内容：铝合金门窗深化设计二、设计依据1、标准《建筑玻璃应用技术规程》JG113—2003《建筑结构静力计算手册》（第二版）《建筑结构荷载规范》GB50009—2001《铝合金建筑型材》GB/TS380—97《铝及铝合金压制板材》GB/TS380—97《铝及铝合金阳极氧化、阳极氧化膜规范》GB8031《钢化玻璃》GB/T9963—98《浮法玻璃》GB/T11614—99《建筑外窗抗风压性能分级及检测方法》GB/TS7106—2002《建筑外窗抗气密分级及检测方法》GB/TS7107—2002《建筑外窗抗水密分级及检测方法》GB/TS7108—2002《建筑结构抗震设计规范》GB5001—2001《硅铜结构密封胶》GB/T14683—93《建筑结构焊接规程》GBJ118—88《民用建筑隔声设计规范》GBJ118—882、设计院施工图及其它相关的技术规范；页5 共页3 第海口海航城B标段工程铝合金门窗深化设计方案3、该建筑所处的位置及周边环境；三、材料确定及特性1、铝型材选用新河铝型材厂生产的建筑6063 T5 状态的铝合金热挤压型材，表面粉末喷涂处理，颜色由甲方指定。
推拉窗采用80系列，其主型材壁厚为1.4 mm；推拉门采用90系列，其主型材壁厚为2.0mm；平开窗采用50系列，其主型材壁厚为1.4mm；平开门采用70系列，其主型材壁厚为2.0mm。
铝合金门窗施工方案三篇
铝合金门窗施工方案三篇篇一：铝合金门窗施工方案一、工程概况1)工程概况：工程名称：XX高速XX新材料产业基地项目办公楼综合服务用房工程建筑设计单位：XX市XX建筑设计院有限公司工程地点：2)设计依据：XX市XX建筑设计院有限公司设计的施工图纸3)自然条件：当地抗震设防基本烈度为七级。
当地基本风压：0.7N/m2。
地面粗糙度为：A类。
当地年平均最大温差：50°C。
4)材料：1、铝型材铝合金型材：采用“凤铝”铝合金型材，材质6063-T5，表面处理为粉末喷涂。
尺寸精度为高精级，符合国家标准GB5237的规定。
2、平开门：采用60系列外平开门，主要受力型材壁厚为2.0mm。
3、明框幕墙：采用150系列明框幕墙铝型材，主要受力型材壁厚为3.0mm。
颜色多乐士卡号00NN 20/000。
玻璃明框幕墙采用6mm浅灰色Low-E+9A+6mm白玻双钢化中空玻璃（详见门窗方案图），浅灰色玻璃的色号为：颜色多乐士卡号30BB 62/004。
玻璃钢化按国家规范要求钢化。
胶采用国产优质胶。
五金配件五金配件为国产优质产品；平开门采用合页+双面执手锁；明框幕墙采用不锈钢铰链+风撑+两点锁；连接件表面进行防腐处理，连接件间距为：两端连接件距端头150～200mm，连接件之间距离300～400mm。
螺钉连结所有门窗外露螺钉钧采用不锈钢螺钉，其余连结处采用镀锌螺钉或铝拉钉。
5)门窗结构设计：铝合金幕墙玻璃按建筑外墙抗风压计算受力，所选用的玻璃能满足使用要求；铝合金主要受力杆件按风荷载计算受力，所选用的铝合金主要受力杆件都能满足使用要求。
6)防水密封设计玻璃与铝型材相接的胶缝要求密实光滑；铝型材与墙体连结处采用防水胶密封处理；特殊部位采取构造措施以加强防水性能。
8)施工要点1、所有幕墙上墙前须进行质量检查并对外观部位进行保护，直到达到设计要求。
2、玻璃安装施工应严格按照工艺要求进行，垫条应安放平整。
3、安装尺寸偏差应控制在规范允许的范围内。
铝合金门窗施工方案三篇.doc
铝合金门窗施工方案三篇第1条铝合金门窗施工方案施工方案1 、项目概况1项目概况项目名称XX高速公路XX新材料产业基地项目办公楼综合服务用房项目建筑设计单位XX市XX建筑设计院有限公司项目选址2设计依据XX市XX建筑设计院有限公司施工图3自然条件当地抗震设防基本烈度7度。
当地基本风压0.7N/m2。
地面粗糙度为甲级当地年平均最高温差为50摄氏度。
4种材料1、铝型材铝合金型材采用6063-T5材料的“凤凰铝”铝合金型材，表面处理为粉末喷涂。
尺寸精度高，符合国家标准GB5237。
2、卧式门采用60系列外卧式门，主受力型材的壁厚为2 .0 mm3、150系列空腹幕墙铝型材用于空腹幕墙，主要受力型材的壁厚为3 .0 mm彩色桃乐丝卡号00n20/000。
玻璃开架幕墙采用6mm浅灰色低-E9A6mm白玻璃双钢化中空玻璃(详见门窗平面图)。
浅灰色玻璃的颜色号是桃乐丝卡号30BB62/004。
玻璃钢化应符合国家标准的要求。
这种胶水是用优质的国产胶水制成的。
五金配件五金配件是中国制造的高品质产品。
水平开门采用铰链双面拉手锁。
开式框架幕墙采用不锈钢铰链空气支撑两点锁；连接器表面进行防腐处理，两端连接器之间的距离为150-200毫米，距离连接器300-400毫米。
螺钉连接到所有暴露的门窗上。
不锈钢螺钉用于螺钉，镀锌螺钉或铝拉钉用于其他接头。
5门窗结构设计铝合金幕墙玻璃的应力应根据建筑外墙的抗风压能力计算，所选玻璃能满足使用要求。
铝合金主应力筋根据风荷载计算，所选铝合金主应力筋能够满足使用要求。
6防水密封设计玻璃与铝之间的胶接应紧密光滑；铝型材与墙体之间的接缝应用防水胶密封。
特殊部位应采取结构措施加强防水性能。
8个施工点1、所有幕墙在安装到墙上之前应进行质量检查，并保护外部部件，直到它们达到设计要求。
2、玻璃安装施工应严格按照工艺要求进行，垫条应铺设平整。
3、安装尺寸偏差应控制在规范允许的范围内。
2 、备料4、铝合金门窗满足设计要求，五金配件齐全。
铝合金深化图设计解析
铝合金门窗施工图深化设计方案单位（子单位）工程名称华夏花园二期工程（铝合金门窗安装工程）工程地点海丰县北三环路（华夏花园小区后面）总承包施工单位（公章）瑞华建设集团有限公司编制人编制日期审核人审批人（企业技术负责人）审批日期原施工图设计单位建学建筑与工程设计所有限公司（公章）设计负责人签名日期年月日华夏花园二期工程铝合金门窗深化大样图说明1、本工程铝合金门采用90系列，推拉铝合金窗采用90系列，平开铝合金窗采用70系列。
铝合金门窗主型材壁厚应经计算或试验确定，其中门型材截面主要受力部位壁厚不小于2.0mm，窗型材截面主要受力部位最小实测壁厚不小于1.4mm。
2、所有门窗立面图仅表示分樘，门及开启窗的位置与形式以及相关尺寸，复杂着应现场放样均按现场实际情况，实地测量，校核尺寸后下料制作或定制成品。
3、门窗立樘位置：窗立樘位置除特别注明外均居中；外门立樘位置除特别注明外均居墙中；室内单扇平开门及防火门立樘位置平开启方向墙体粉刷面；双扇平开门立樘位置除特别注明外均居墙中；所有厕所外窗平外墙皮。
4、七层及以上的外向窗、单块大于1.5㎡的窗玻璃及玻璃底边离最终装修面小于0.5m的落地门窗、公共出入口位置的玻璃门必须使用安全玻璃；5单块窗玻璃面积大于1.5㎡时采用不小于8mm厚安全玻璃；凡落地门、窗和门连窗均要求采用不小于10mm厚安全玻璃；其余选用6mm 厚安全玻璃。
玻璃材料详见节能计算书要求。
6、玻璃门及落地窗须在视线高度设置防碰撞的醒目的警示标志。
7、用与外墙的推拉窗，必须有防止窗扇在负风压下向室外脱落的装置。
8、本土仅为设计尺寸，施工时应以现场尺寸为准，门窗玻璃、材料颜色待甲方定。
9、本工程所采用的防火门窗须确保符合技术要求，并经指定质量检测部门认证防火门耐火极限，防火门耐火极限参照《防火门》GB12955-2008规范要求执行。
10、无室外阳台的外窗台距室内地面高度小于0.9m时，必须采用安全玻璃并加设护栏杆，当窗台高度小于0.6m的凸窗，其计算高度应从窗台面开始计算，做法详见大样图；落地窗900以下窗玻璃采用双层夹胶玻璃。
铝合金门窗方案
（3）门窗结构：采用合理的结构设计，提高门窗的稳定性和抗风压性能。
（4）排水设计：确保铝合金门窗具有良好的排水性能，防止水渗漏。
3.生产工艺
（1）铝合金型材切割：采用精密锯切设备，确保切割尺寸准确、表面光滑。
（2）组角工艺：采用专用组角设备，确保组角牢固、密封性好。
铝合金门窗作为现代建筑的重要组成部分，其性能和质量直接影响到建筑的整体效果和居住舒适度。本方案旨在提供一套全面、详细且合法合规的铝合金门窗解决方案，以满足市场需求，提升建筑品质。
二、方案目标
1.确保铝合金门窗符合国家相关标准和规范要求。
2.提升门窗的节能、隔音、防水和安全性。
3.优化设计，提高用户使用体验。
-质量控制：建立严格的质量管理体系，从原材料到成品进行全过程监控。
-环保要求：在生产过程中，严格遵守环保法规，减少对环境的影响。
4.安装与调试
-提供专业的安装团队，确保门窗安装质量。
-安装过程中，严格按照施工图纸进行，确保门窗的功能性和美观性。
-安装完成后，进行系统调试，确保门窗各项性能达到预期。
5.售后服务
五、总结
本方案旨在为用户提供一套合法合规的铝合金门窗解决方案，通过优化产品选型、设计、生产工艺、质量控制和成本控制等方面，提高铝合金门窗的性能和品质，满足市场需求。在项目实施过程中，我们将严格按照国家相关标准和规定，确保项目的顺利进行，为用户创造舒适、环保、安全的居住环境。
第2篇
铝合金门窗方案
一、前言
铝合金门窗方案
第1篇
铝合金门窗方案
一、项目背景
随着我国经济的持续发展和城市化进程的推进，建筑行业对高性能、绿色环保的建筑材料需求日益增长。铝合金门窗因其优异的性能和美观的外观，逐渐成为现代建筑的首选。为满足市场需求，提高建筑品质，本项目致力于制定一套合法合规的铝合金门窗方案。
铝合金门窗深化设计方案精华版
海口海航城B标段铝合金门窗深化设计方案目录一、工程概况 (3)二、设计依据 (3)三、材料确定及特性 (4)四、性能及安全设计 (4)五、其他 (5)六、深化设计附图 (5)一、工程概况工程名称：海口海航城B标段工程地点：海口市椰海大道与新大洲大道交汇处设计单位：海南南方建筑设计有限公司建设单位：海南华晶置业有限公司工程内容：铝合金门窗深化设计二、设计依据1、标准《建筑玻璃应用技术规程》JG113—2003《建筑结构静力计算手册》（第二版）《建筑结构荷载规范》GB50009—2001《铝合金建筑型材》GB/TS380—97《铝及铝合金压制板材》GB/TS380—97《铝及铝合金阳极氧化、阳极氧化膜规范》GB8031《钢化玻璃》GB/T9963—98《浮法玻璃》GB/T11614—99《建筑外窗抗风压性能分级及检测方法》GB/TS7106—2002《建筑外窗抗气密分级及检测方法》GB/TS7107—2002《建筑外窗抗水密分级及检测方法》GB/TS7108—2002《建筑结构抗震设计规范》GB5001—2001《硅铜结构密封胶》GB/T14683—93《建筑结构焊接规程》GBJ118—88《民用建筑隔声设计规范》GBJ118—882、设计院施工图及其它相关的技术规范；3、该建筑所处的位置及周边环境；三、材料确定及特性1、铝型材选用新河铝型材厂生产的建筑6063 T5 状态的铝合金热挤压型材，表面粉末喷涂处理，颜色由甲方指定。
推拉窗采用80系列，其主型材壁厚为1.4 mm；推拉门采用90系列，其主型材壁厚为2.0mm；平开窗采用50系列，其主型材壁厚为1.4mm；平开门采用70系列，其主型材壁厚为2.0mm。
2、玻璃七层以下大于1.5㎡的玻璃及七层（含七层）以上所有铝合金门窗玻璃均采用5+6A+5钢化中空白玻；其他采用5+6A+5普通中空白玻。
3、钢件连接连接钢件均用国际型钢加工或专门制作，表面进行涂防腐漆处理。
铝合金门窗施工图深化设计
全）。
精品PPT
• E. 在山顶及海边当风的地方，窗户过大，须采用扁通内套框及加厚 夹胶玻璃。（宽≧3500mm,高≧3500mm) 。
• F. 卫生间淋浴房，采用磨砂玻璃。 • G. 标明窗台的高度，注意执手位的高度（合理高度为完成面到执手
1500mm-1700mm之间）。 • H. 窗扇的开启方向应考虑夏季兜风及冬季避风。 • I. 注意门窗开启方向的对称性。 • J. 飘窗与落地窗中间扇应为固定扇，尽量为不遮挡视线的整块大玻
• 《铝合金门窗设计、施工及验收规范》 （DBJ 15-30-2002）(广东省标准)
• 建筑安全玻璃管理规定 国家发改运行 [2003]2116号
• 自然条件：本工程抗震设防烈度为 度，当地基本风压为 Kpa，地面粗 糙度为 类。
• 2.4. 材料：铝合金型材、玻璃、五金配件、密封材料必须经过甲方审批封 样后才使用。
G. 所有加工孔洞缝隙的密封：所有五金件和其他密封材料必须和门窗框料相容，所有加工孔洞缝隙（螺纹上） 必须涂上硅酮密封胶以防与不同金属腐蚀反应。
铝合金门窗设计总结(经典版)
浅析铝合金门窗设计总结目录1 目的 (1)2. 铝合金门窗建筑设计要点 (1)铝合金门设计原则 (1)铝合金窗设计原则 (2)铝合金门窗洞口尺寸要求 (3)铝合金门窗立面要求 (4)3. 铝合金门窗工程设计及验收要点 (6)工程设计要点 (6)3.2工程验收要点 (6)4. 铝合金门窗规范要点 (8)《建筑安全玻璃管理规定》（发改运行［2003］2116号）相关规定 (8)《建筑玻璃应用技术规程》（JGJ113-2003）相关规定 (9)《住宅设计规范》（GB 50096-1999）相关规定 (9)4.4《住宅建筑规范》（GB 50386-2005）相关规定 (9)4.5《高层民用建筑设计防火规范》（GB 50045-95）相关规定 (9)5. 铝合金门窗设计施工经验 (10)5.1 设计经验 (10)5.2 施工经验 (11)6. 铝合金门窗选材 (12)7. 龙湾国际目前铝合金门窗设计可改进的地方 (13)1 目的当前，龙湾国际社区一期一区已竣工验收，一期二区（A）、一期二区（B）土建施工基本完成；二期高层已进入施工阶段；三期高层开始施工图设计。
对各专业或专项设计进行总结，对后期设计及施工起到指导的作用。
根据合约成本预算，龙湾国际社区别墅区铝合金门窗占据总土建成本（不含管道安装）约6.5%，高层区铝合金门窗占据总土建成本（不含管道安装）约5.1%。
可知，若铝合金门窗能合理设计、选材得当，便可一定程度上节约开发成本。
2 铝合金门窗设计要点2.1 铝合金门设计原则2.1.1 厅(房)正面出景观阳台若非特殊要求，均为铝合金推拉门。
2.1.2 出阳台铝合金推拉门：层净高不超米的标准层均不做亮子，门扇通高。
2.1.3 厅(房)侧面出阳台门：（如图1a）当a≤1000mm 时采用平开门，当a≥1500mm 时采用推拉门（当空间紧张时，可考虑a≥1400mm 采用推拉门），不建议采用1000-1400mm之间的尺寸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
海口海航城B标段
铝合金门窗深化设计方案
目录
一、工程概况 (3)
二、设计依据 (3)
三、材料确定及特性 (4)
四、性能及安全设计 (4)
五、其他 (5)
六、深化设计附图 (5)
一、工程概况
工程名称：海口海航城B标段
工程地点：海口市椰海大道与新大洲大道交汇处
设计单位：海南南方建筑设计有限公司
建设单位：海南华晶置业有限公司
工程内容：铝合金门窗深化设计
二、设计依据
1、标准
《建筑玻璃应用技术规程》JG113—2003
《建筑结构静力计算手册》（第二版）
《建筑结构荷载规范》GB50009—2001
《铝合金建筑型材》GB/TS380—97
《铝及铝合金压制板材》GB/TS380—97
《铝及铝合金阳极氧化、阳极氧化膜规范》GB8031
《钢化玻璃》GB/T9963—98
《浮法玻璃》GB/T11614—99
《建筑外窗抗风压性能分级及检测方法》GB/TS7106—2002
《建筑外窗抗气密分级及检测方法》GB/TS7107—2002
《建筑外窗抗水密分级及检测方法》GB/TS7108—2002
《建筑结构抗震设计规范》GB5001—2001
《硅铜结构密封胶》GB/T14683—93
《建筑结构焊接规程》GBJ118—88
《民用建筑隔声设计规范》GBJ118—88
2、设计院施工图及其它相关的技术规范；
3、该建筑所处的位置及周边环境；
三、材料确定及特性
1、铝型材
选用新河铝型材厂生产的建筑6063 T5 状态的铝合金热挤压型材，表面粉末喷涂处理，颜色由甲方指定。
推拉窗采用80系列，其主型材壁厚为1.4 mm；推拉门采用90系列，其主型材壁厚为2.0mm；平开窗采用50系列，其主型材壁厚为1.4mm；平开门采用70系列，其主型材壁厚为2.0mm。
2、玻璃
七层以下大于1.5㎡的玻璃及七层（含七层）以上所有铝合金门窗玻璃均采用5+6A+5钢化中空白玻；其他采用5+6A+5普通中空白玻。
3、钢件连接
连接钢件均用国际型钢加工或专门制作，表面进行涂防腐漆处理。
4、密封胶：采用杭州之江牌。
5、主要五金配件：采用汇禧或永信牌。
四、性能及安全设计
1、性能指标
性能的要求与建筑物所在的地理、气候条件以及建筑的高度有关，也与甲方的要求有关。
本设计方案的物理性能等级按以下标准：
（1）基本风荷载：0.85KN/m2
（2）抗震等级：按8度设防。
2、防水密封设计
（1）所有接缝采用硅铜密封胶，密封胶贴形式、宽度符合要求，密封胶厚度不小于3.5mm,遂个按注胶工艺进行施工操作。
（2）开启扇处采用三元乙丙空心胶条，内外双道密封和等压腔原理，保证有效防水。
3、焊接设计
焊接时应保证焊缝长度和焊缝质量，焊缝高度不小于6mm，避免遗漏、夹渣、气孔、裂缝等不良形象，检查焊缝是否涂防锈漆。
4、防腐设计
海南地处沿海地区，气候潮湿，降水量大，盐雾较重，根据实际情况我们采用以下措施提高外装饰的防腐性能：
（1）所有铝型材表面喷粉沫喷涂，能有效防止空气污染和酸雨的腐浊；
（2）所有钢件连接、钢件间的焊缝表面采取表面涂涮防锈漆处理；
（3）连接附件选用不锈钢件，所有的密封件为耐腐浊的非金属材料。
五、其它
1、本设计中所有分格大样中，门窗为内视图。
2、本设计图中的所有尺寸除标高外，其他均以毫米为单位。
3、实际施工尺寸以现场测量为准。
4、本设计按甲方提供的门窗表设计，更改部分是便于开启灵活、使用安全、降低成本等原因。
六、深化设计附图。
