分压器和限流器的区别
电路中的极值问题
Umin=0V Umax=2V
R2
R1
P
R3
S ，r
例2：已知，r=1/4 R0，两个定值电阻和滑动
变阻器的阻值均为R0。求电流表和电压表的 最大示数。
12 , 3
11R0 4
R0 P
RX
R0 ε r
A V
一般的极值问题解题思路：
先找出物理量的函数关系，再利用数学知 识求解极值，是一种常用的方法。
电路中的极值问题
电阻的极值
滑动变阻器引起的动态阻值
A
B
RX
1、滑片在中点时，RX的总阻值平分，AB间 电阻最大。
A
B
RX
RHale Waihona Puke 2、若RX<R，当R上=RX时，AB间电阻最大。
若RX>R，当R上=（RX+R）/2 时，AB间的电
阻最大；
三、电流、电压的极值
1、滑线变阻器在电路中的作用
（1）限流器
U Rx
R
IR
U R
UR Rx R
UR
U
Rx
R
U
限流器也可以起到控制 电压的作用，但电压无 法从零调起。
（2）分压器
用电器R的电压 可以在0——U之 间调节。
R Rx
U
例1：已知=6伏，内阻r=1欧，定值电阻
R1=R2=3欧；滑动变阻器R3的最大阻值为6欧。 当S闭合后，调整滑动触点P，则电阻R2两端电 压的变化范围？
伏安法测二极管的伏安特性(精)
3.R0为限流器(即电阻箱)，改变电阻箱的阻值可改变正向电 流值。R1为限流器，R2为分压器。改变R1和R2可输出不 同的电压值，并由电压表指示，目的是与二极管两端的电 压进行比较。
4. 通常R1值越大，可测量的UD越小，R1值很小甚至为零， 可测量较大的UD值。
实验步骤和要求
1、根据图8-2连接线路，并预置R0为最大值，R1为最大 值，R2的输出为零，注意电表的极性!
2、接通电源，注意观察有无异常情况发生，否则马上 切断电源，根据现象检查故障。
3、选择各种值UD (0.1～0.6 V)，对于每种UD值，调节 R0，使检流计指示为零，记下电流表的电流值． 4.根据测量数据，绘出二极管正向伏—安特性曲线
实验8 伏安法测二极管的伏—安特性
伏安法是测绘电阻元件伏安特性曲线的最简单的实验 方法。为了使测量更为精确，还可以利用电位差计、示波 器或电桥等检测仪器测量电阻的伏安特性曲线。 非线性电阻的伏安特性所反映的规律，总是与特定的一些 物理过程相联系的，对于非线性电阻特性和规律的深入分 析，有利于对有关物理过程的理解和认识。 实验目的 1、掌握分压器和限流器的使用方法。 2、熟悉测量伏安特性的方法。 3、了解二极管的正向伏安特性。
实验仪器和用具 器、 可变电阻箱、检流计、开关、待测二极管
．
图8-1 二极管的伏安特性
图8-2 伏安法测量二极管的特性电路
1. 当检流计指零时，电压表指示着二极管两端的正向电压值，
电流表A指示着流过二极管的正向电流 2. 如果将稳压电源的极性反向连接，按上述相同方法测量， 也可得到UD与ID的许多组数据，但这些数据表征着二极管 的反向特性。
限流分压知识点总结
限流分压知识点总结在电路中，限流和分压是两个非常重要的概念。
限流是指通过某种方法来限制电流的流动，而分压则是将电压分成多个部分。
在实际的电路设计和应用中，我们经常会遇到需要使用这两种技术的情况。
在本文中，我们将重点介绍限流和分压的基本原理、应用场景和常见的电路设计。
一、限流的基本原理限流是通过某些元件或电路来限制电流的流动，防止电流过大损坏电路或元件。
常见的限流元件有电阻、电感、电容等。
下面我们将详细介绍这些元件在限流中的应用原理。
1. 电阻限流电阻是最常见的限流元件之一，它的限流原理主要是通过阻碍电流的流动来限制电流的大小。
在直流电路中，当电流通过电阻时，电阻会产生一定的电压降，这个电压与电流成正比，即U=IR。
通过选择合适的电阻数值，可以限制电流的大小，达到限流的目的。
在交流电路中，电阻也可以起到限流的作用，但需要考虑交流电路的频率对电阻的影响。
一般来说，交流电路中的电阻限流会受到频率的影响，需要进行特殊设计。
2. 电感限流电感是通过电磁感应产生电压的元件，当电流通过电感时，会产生一个阻碍电流变化的电压，即自感电动势。
这个电压可以阻碍电流的急剧变化，从而达到限流的目的。
电感限流的原理是通过自感电动势来阻碍电流的变化，从而限制电流的大小。
在交流电路中，电感限流的作用更为显著，因为交流电路中电流会不断变化，而电感可以阻碍这种变化，起到限流的作用。
3. 电容限流电容是存储电荷的元件，当电流通过电容时，会产生一个导致电荷变化的电流，这个电流可以阻碍电流的流动，从而起到限流的作用。
电容限流的原理是通过电容的电流导致电荷变化来阻碍电流的流动，从而限制电流的大小。
在交流电路中，电容限流的作用更为显著，因为电容可以随着交流电流周期性地存储和释放电荷，起到限流的作用。
二、限流的应用场景在实际的电路设计和应用中，限流通常会应用在以下几个方面：1. 保护电路和元件在某些情况下，电路中会出现电流过大的情况，这时就需要使用限流来限制电流的大小，避免电路或元件受到损坏。
常用电学仪器的使用
4）分别用欧姆级和千欧姆级滑线变阻器做分压
器，电阻R用电阻箱，分别取R=Rp/10，Rp， 10Rp，测量分压电路中RAC、RBC 和R两端电压 的变化情况，自拟表格记录实验数据。 整理与归纳：根据给定条件选择电路控制类型，并确定电路参数。 思考题：限流和分压的区 别？做实验时怎么选择?
电阻R（六位电阻箱）： 3）根据给定仪器，分析电路中电阻、电表和电 源输出的合理取值范围： 4）分别用欧姆级和千欧姆级滑线变阻器做限流 器，测量限流电路中电流的变化范围，自拟表 格记录实验数据。
K
图4：限流电路
表1：实验仪器参数记录表 仪器 直流稳压电源 直流电流表 200μA 0-0.6-3A 滑线变阻器 电阻箱
2）电路控制类型——分压器和电压表的使用
实验内容： 1）实验电路图 2）给定仪器参数记录： 电源输出范围： 电压表量程和级别： 电阻R（六位电阻箱）： 滑线变阻器RP（有 22Ω和1000Ω两种）： 3）根据给定仪器，分析电路中电阻和电源输出 的合理取值范围： 分压电路
R0 E + R P
A
R
-
C
指出下图中电阻箱R1和R的用法
限流
R
+
虚框内采用电 阻箱R1分压 μA U11
0Ω
R12
99999.9Ω
R11
9.9Ω
+
E
K
图3：分压与限流电路
99999.9 Ⅳ 6 5 4
9.9 3 Ⅲ 2
0.9 Ⅱ 1
0 Ⅰ
图中，虚线框内电阻箱R1为分压接法（分压箱），电阻箱Ⅰ - Ⅳ端(099999.9 Ω)为限流电阻，接电源两端， Ⅰ - Ⅲ端（0-9.9 Ω）为分压电阻， 作为分压端控制电阻箱R的电压大小。选择分压电阻（旋钮1和2）和限流 电阻（旋钮3-6）大小，改变两者的比例，可调节电压输出大小。如分压 电阻取5 Ω，限流电阻取5000 Ω，则Ⅰ - Ⅲ端的电压输出范围约为0E/1000

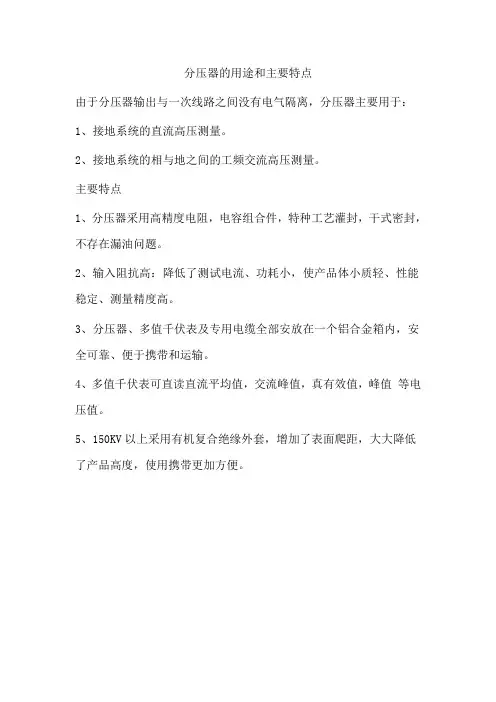

分压器的用途和主要特点
分压器的用途和主要特点
由于分压器输出与一次线路之间没有电气隔离，分压器主要用于：
1、接地系统的直流高压测量。
2、接地系统的相与地之间的工频交流高压测量。
主要特点
1、分压器采用高精度电阻，电容组合件，特种工艺灌封，干式密封，不存在漏油问题。
2、输入阻抗高：降低了测试电流、功耗小，使产品体小质轻、性能稳定、测量精度高。
3、分压器、多值千伏表及专用电缆全部安放在一个铝合金箱内，安全可靠、便于携带和运输。
4、多值千伏表可直读直流平均值，交流峰值，真有效值，峰值等电压值。
5、150KV以上采用有机复合绝缘外套，增加了表面爬距，大大降低了产品高度，使用携带更加方便。
限流式与分压式
限流式与分压式的选择一个简单的方法，一般电路都要就限流式，因为可以节能，但是有下列三种情况必须用分压式：1、描绘小灯泡的伏安特性曲线时，要求电压和电流必须从零开始测量，就必须用分压式。
可以归结为：施药中要求从零开始测量的，就必须用分压式。
2、如果整个电路中，滑动电阻器比较小，对整个电路几乎没有影响的，也必须用分压式。
例如：测量电阻实验时，待测电阻大约是1000欧姆，而滑动电阻器仅有20欧姆，因为还要考虑到各种仪器的内阻问题，所以滑动电阻器对整个电路就几乎没有影响，这时就必须用分压。
3、在测量电路中，如果电压表或者电流表的量程比较小，（比限流式电路中的最小电流还要小）这时候为了安全起见，也必须用分压。
只有这三大类必须用分压法，而其他的就要用限流法了。
当然，能用限流法的也可以用反压法，但是要考虑到节能问题，就只好选用限流法了。
选用分压法的时候要选用小的滑动电阻器，同样还是为了节能。
①负载Rx两端电压变化范围限流ERx/(Rx+R)~E（R是变阻器最大阻值）分压0～E②能用限流一定能用分压。
以下情况只能用分压：a、电阻or滑动变阻器or电流表允许通过的最大电流<E/(R+r+Rx+RA) [r是电源内阻,R是滑动变阻器最大阻值〕b、滑动变阻器最大阻值很小一般小于Rx/3(Rx的电流、电压变化太小）c、题目中要求“被测部分的电压变化范围尽可能大”、“多测量几组数据”、“电压表示数从0开始变化”、“滑动变阻器易于调节”两种连接方式的选择原则(1)节能优先的原则在实验中，如果碰到滑动变阻器以限流方式或分压方式连接成电路均可的情况时，因为限流方式比分压方式节能，应先考虑限流方式。
例如在高二学生实验<<测金属的电阻率>>中，待测金属丝的电阻大约为10欧姆，所提供的滑动变阻器电阻为0~50欧姆，待测电阻小于滑动变阻器的电阻，采用限流或分压两种方式的电路对通过Rx的电流均有明显的控制作用，因此，两种连接方式连入电路均可。
限流与分压
1、分压与限流式的连接方法待测电阻R X与滑动变阻器串联，使用时接滑杠的一端和电阻线圈的一端，如图1所示．通过改变滑片P的置，控制或调节R X上的电流，滑动变阻器起限流作用，故此连接方式称为限流式．学生往往根据串联分压的知识容易误认为分压式．待测电阻R X与滑动变阻器的一部分电阻并联，使用时接滑杠的一端和电阻线圈的两端，如图2所示．通过改变滑片P的位置，可从滑动变阻器两端的总电压上取不同的电压值加在R X两端，滑动变阻器起分压作用，故此连接方式为分压式。
学生往往根据并联分流的知识容易误认为限流式。
2、分压式与限流式的特点2．1待测电阻上电压的调节范围不同设电源的电动势为E，内阻不计．在限流式连接中，待测电阻R X上的电压调节范围为R X E／(R X R M)－E(R M为滑动变阻器的最大阻值)．在分压式连接中，R X上的电压调节范围为0－E．可见分压式连接中电压调节范围比限流式大．2．2变阻器消耗的功率不同在分压式连接中，变阻器消耗的功率大，因此在大功率电路中常用限流接法．2．3在分压式与限流式连接电路中，会合上开关前，滑片P应在适当的位置，使待测电阻R X上的电压和电流均为最小.在分压式连接中，合上开关前，滑片P应在右（图 1），可以使待测电阻R X上的电压和电流均为零．接线时，先将变阻器的全部线圈与电源串联起来，然后将待测电阻与变阻器的滑杆并联．在限流式连接中，合上开关前，滑片P应在右端（图1），使滑动变阻器所使用的阻值最大，待测电阻的电压和电流均为最小．3、分压式与限流式的选择3．1当需要在R X两端从零开始测量电压、电流（或两端电压、电流变化范围足够大）时采用分压式例 1．（1993年全国高考26题）将量程为的电流表改装成量程为1mA电流表，并用一标准电流表与改装后电流表串联，物如图（图略），校准时要求，通过电流表的电流能从零连续调到lmA，试按实验要求在所给实物上连线．根据题目要求，此滑动变阻器只能接成分压电路，才能使电流从零连续地变化，达到实验要求．例2．（1991年上海高考四一（5）题）一电灯电阻为4R，试设计一个电路使电灯两端电压调节范围尽可能大，可用的器材为一个电动势为E内阻为R／3的电源，一个最大阻值为R的滑动变阻器。
滑动变阻器的两种接法讲解
室提供的器材如下：
电池组E=12V,r=0.5 ;
RX
电压表V（0－10V）；
V
电流表A1(0-50mA,RA1=20 ) ；
电流表A2(0-300mA,RA2=0.01 ) ；
滑动变阻器R1(0-100 ,1A) ；
滑动变阻器R2(0-1700 ,0.3A);导线、电键。
画出实验电路并标出所用仪器的字母
直流电压表（０～１０Ｖ，内阻r=１００kΩ） 电源（１５Ｖ，额定交流１Ａ）
滑动变阻器（０～１ＫΩ，额定功率１Ｗ）导线，开关。 为使测量的结果达到较高的准确度，
则： (1)控制电路应采用限流电路还是分压电路? (2)电流表应选择内接法,还是外接法?
分析：
(1) RX>R ，因此采用分压式接法
R A
(2) R' RA RV 0.3100 5.5K V
为了尽量减小误差，要求测量多组数据，试画出 符合要求有电路图．
分析: RV>R 因此采用分压式
接法
V
A
R
7、某电流表的内阻在500Ω~600Ω之间，现要测量其内 阻。器材有：待测电流表（量程为5mA)
电压表（量程为5mA) 滑动变阻器(最大阻值100Ω) 电源(E=4V)、导线、开关， 为了尽量减小误差，要求测多组数据，画出符合要求的 实验电路图
电流表应选 B ， 电压表应选 C 。（填字母代号）
该同学正确选择仪器后连接了以下电 路，为保证实验顺利进行，并使测量 误差尽量减小，实验前请你检查该电 路，指出电路在接线上存在的问题：
【解析】：电学实验选择仪器的一般步骤如下：
① 根据量程选择电流表和电压表，不能超过表的量程，不能量程太
大导致指针偏转偏小；
iPACS-5700变电站综合自动化系统与装置说明书(上册)V1.04
iPACS-5000 变电站综合自动化系统
综
述
版本：V2.02
江苏金智科技股份有限公司
0 变电站综合自动化系统综述（V2.02）
目
录
1. 概述 .............................................................................................................................................................. 1 1.1. 适用范围 ................................................................................................................................................ 1 1.2. 系统特点 ................................................................................................................................................ 1 2. 系统组成....................................................................................................................................................... 2 2.1. 变电站综合自动化系统典型结构 ..............................................
分压电路
①当时，，所以有：。这说明在输出电压与的关系仍然是成正比。所以在实际中要使用电器两端的电压变化与滑动触头位置的变化成线性关系，应该选取阻值远小于用电器电阻的滑动变阻器。这也可以说明，当在输出端接上大电阻时，对输出电压的影响极小，电压表并联在用电器的两端就属于这种情况。
图1
②当时，的值很大，有：。这说明在输出端接一个小电阻时，输出端就近似于短路。
4．当负载电阻R较大时，为了获得较大范围的输出电压，而又能做到比较精细调节，可采用何种电路？
【提示与答案】
这里用表格将限流器和分压器的电路特点作一比较。表格中R为负载电阻，r0为滑动变阻器的最大电阻，r为滑动变阻器连入电路的限流电阻或分压电阻。
不同负载时，限流器连接电路的I－l图象和分压器电路U－l图象如图（二）3．53－1所示。
2．考虑电源内阻 时
电压调节范围变小,且与变阻器全电阻 有关. 增大，调节范围大； 减小，调节范围小.而调节的线性程度与不考虑电源内阻时相似,只是必须用 与( + )比较，且在 较大时 对滑动头C的位置（ 的变化）敏感程度有所降低.
图3中将不同r、 、 情况下的 典型曲线作于同一图象，其中：
(1) , 0.1 ( 100Ω)
分压电路及其应用
湖南彭友山
在《恒定电流》一章中，经常用到分流和分压电路，特别是利用串联电路的分压作用，可以将滑动变阻器接成分压器来调节用电器两端的电压。这种电路在实际中用得较多，学生对于该问题常常出错。本文就该问题进行一些探讨。
1.分压电路的分析
如图1所示，滑动变阻器两端接在电源的正负极上，固定端和滑动端P分别跟用电器的两端连接，这样就组成分压器。在空载时，输出电压为：，这时与成正比，变化范围是。在接上负载后，输出电压为：
限流和分压的原理
限流和分压的原理
限流和分压是两种不同的电路原理。
限流是一种保护电路的方法，通过限制电流的大小，防止电路中的元器件过载或损坏。
限流电路根据需要对电流进行控制，可以采用电阻、可变电阻或其他电路元件来实现。
当电路中的电流超过设定的限制值时，限流电路会自动降低电流，保护电路元件。
分压电路则是将输入电压分成两个或多个较低的输出电压。
分压原理通常利用电阻串联或栅压分压等方法来实现。
通过选择合适的电阻比例，分压电路可以将输入电压按一定比例分配到输出端，以满足特定的电路需求。
分压电路常用于降低电压、调节电压等应用场合。
限流和分压的原理和应用有着不同的特点，但在电路中都发挥了重要的作用。
限流保护电路元件，防止过载损坏，而分压则能够将电压按需求进行调节，提供适合的电压供给。
分压电路和制流电路的特性研究
用不同的端子
接线。例如，
需要9Ω，则
步进旋钮
用‘’及‘9.9’端
子接线。
实验原理 ：分压特性
图3-27 分压特性
UAC =
RACRL
UAB RACRBC +RBCRL +RACRL
对于不同的RL值，调节C点时，随 着RAC/R的改变，UAC/UAB的变化规律 不同。
实验原理：限流特性
RL
C
mA A R
记录数据时要保证有效数字位数。
数据处理
观察电表并记录
类别
用途
量程
伏特表
毫安表
准确度级 放置方式
观察滑线变阻器并记录
总阻值
； 额定电流
。
分压特性数据：
U0=5V
输出电压
滑动端位置（全长为L）
UAC /V
0 0.2L 0.4L 0.6L 0.8L 1L
10
RL 1 R
0.1
计算UAC/UAB值，作UAC/UAB～RAC/R图； 说明RL/R值的变化对图形的影响。
小结
用滑线变阻器组成分压电路或 限流电路时应根据电源电压E，负 载电阻RL和实验时所要求的负载上 的电压U或电流I值，计算组成控制 电路所需的变阻器的电阻值R，同 时变阻器的额定电流必须大于电流 中的实际电流值
大学物理实验
分压电路和制流电路的 特性研究
南京信息工程大学物理实验教学中心
编制：陈玉林
滑线变阻器特性的研究
电学实验中经常使用滑线变阻 器组成分压器来调解电压、或组成 限流器调节电路中的电流。为使实 验稳定、精确和顺利地进行，需根 据实验要求，正确选择滑线变阻器 的参数（阻值和额定电流）。本实 验即对滑线变阻器的分压、限流特 性进行分析、讨论。
WTY-871技术及使用说明书 V1.01
量值 线路
按 “右”键选
择‘设置’菜单
? ?
设置 调试 版本
选择装置类型
NO 简称 1 ZZLX 装置类型
量值 厂用变
按“确定”键 进入‘设置’菜单
按“确定”键 固化并保存 (若不保存,按“取 消”键放弃固化)
请选择子菜单 参数 通信 时钟 1 密码 电度 按确定进入 ，按取消返回
技术指标 .......................................................................................................................................................................... 3 2.1 基本电气参数 ......................................................................................................................................................... 3 2.1.1 额定交流数据 ................................................................................................................................................ 3 2.1.2 额定电源数据 ................................................................................................................................................ 3 2.1.3 功率消耗 ........................................................................................................................................................ 3 2.1.4 过载能力 ........................................................................................................................................................ 3 2.2 主要技术指标 ......................................................................................................................................................... 3 2.2.1 保护定值整定范围及误差 ............................................................................................................................ 3 2.2.2 测量精度 ........................................................................................................................................................ 4 2.2.3 记录容量 ........................................................................................................................................................ 4 2.2.4 触点容量 ........................................................................................................................................................ 4 2.2.5 绝缘性能 ........................................................................................................................................................ 4 2.2.6 机械性能 ........................................................................................................................................................ 4 2.2.7 抗电气干扰性能 ............................................................................................................................................ 5 2.3 环境条件 ................................................................................................................................................................. 5 2.4 通信接口 ................................................................................................................................................................. 5
高中物理滑动变阻器的限流电路和分压电路实验课题研究
高中物理滑动变阻器的限流电路和分压电路实验课题研究滑动变阻器在电路中可以作限流器用，也可以作分压器用，应当如何选用这两种不同的形式呢？这首先是由电路中的需要来决定的，例如，有时需要负载电压有较大幅度的变化，有时需要能够做到细微的调节。
哪一种电路能满足这些要求，这就需要我们研究两种电路的输出特性。
实验前取滑动变阻器（20Ω／0．5A）、直流电流表、直流电压表、直流电源（6伏）、电阻箱（0－9999Ω）、开关、直尺各1个备用。
实验的方法与要求如下：1．按图（一）3．53－1连接好串联电路，分别取负载电阻R为2欧，200欧，2000欧，实验时将滑线变阻器的阻值从最大逐次调小，记录各次中滑动变阻器滑臂触头离开起点的距离L及通过负载的电流强度I，作出I－L图象。
2．按图（一）3．53－2所示的分压电路接线。
分别取负载电阻R为2欧，200欧，2000欧进行实验，使分压器输出电压从零开始，逐步移动滑臂，记录滑臂移动距离L和输出电压U，作出U－L图象。
根据你作出的图象，描述负载电阻对输出特性的影响。
并应用串、并联电路的原理分析实验的结果。
实验后思考下列问题：1．比较使用分压器和限流器时输出电压的调节范围。
2．当负载电阻R比较大时，采用什么样的电路，输出电压随滑臂移动距离的线性较好，且变化率较大？3．在负载电阻较小时，为了在输出低电压段获得较精细的调节，可使用何种电路？4．当负载电阻R较大时，为了获得较大范围的输出电压，而又能做到比较精细调节，可采用何种电路？【提示与答案】这里用表格将限流器和分压器的电路特点作一比较。
表格中R为负载电阻，r为滑动变阻器的最大电阻，r为滑动变阻器连入电路的限流电阻或分压电阻。
不同负载时，限流器连接电路的I－l图象和分压器电路U－l图象如图（二）3．53－1所示。
从以上分析和实验图象可以看出：（1）使用分压器有较大的输出电压调节范围0－E，采用限流器的输出电压调节范围是：R／（r0＋R）·（E－E），r0越小调节范围越小。
分压法和限流法的区别
分压法和限流法的区别1、都是变阻器与“电表——待测电阻”系统之间的连接方式。
分压是变相的并联，限流是串联。
分压测量范围广，更常用；限流可以保护元件，一般需要计算。
所谓限流就是由于电阻的增大，在电压不变的情况下，回路的电流减小；由于滑动变阻器的电阻，以及与通过其的电流的乘积，即为其两端的电压。
2、分压，电压的变化范围是0-E（滑动变阻器的两端接电源的正负极，滑片接一条支路，也就并联在电路中）。
限流，电压的变化范围是X-E（也就是不能调处0电压，这个是一端不接，也就是只连接两根导线，串联在电路中）。
3、滑动变阻器的限流法是串联在电路中的。
滑动变阻器的分压法是并联在电路中的。
4、滑动变阻器的分压法的电压可从零开始调节，而限流法不能从零开始调节（即分压法比限流法的可调节范围大）。
5、限流法消耗的功率比分压法少。
分压式与限流式的特点1. 待测电阻上电压的调节范围不同设电源的电动势为E，内阻不计。
在限流式连接中，待测电阻Rx 上的电压调节范围为RxE/（Rx Rp）-E（Rp为滑动变阻器的最大阻值）。
在分压式连接中，Rx上的电压调节范围为0-E。
可见分压式连接中电压调节范围比限流式大。
2. 待测电阻上电流的调节范围不同设电源的电动势为E，内阻不计。
在限流式连接中，流过待测电阻Rx上的电流调节范围为E/（Rx Rp）-E/ Rx。
在分压式连接中，流过Rx的电流调节范围为0-E/ Rx。
可见分压式连接中电流调节范围比限流式大。
从上面两点可以看出：限流电路的调节范围与Rp有关。
在电源电压E和待测电阻的电阻Rx一定时，Rp越大，用电器上电压和电流的调节范围也越大;当Rp比Rx小得多时，用电器上的电压和电流的调节范围都很小。
而分压式接法的电压和电流的调节范围与滑动变阻器Rp 无关。
3.电路消耗的功率不同在分压式连接中，干路电流大，电源消耗电功率大。
而在限流式连接中，干路电流小，电源消耗电功率小。
分压式与限流式的选择滑动变阻器的两种接法都能控制调解负载的电流和电压，但是在相同条件下调解效果不同，实际应用中要根据具体情况恰当地选择限流接法和分压式接法。
限流法与分压法_两者如何选取
三、两种连接方式的选取（来自04）在负载电流要求相同的情况下，限流电路中干路电流比分压电路中的干路电流更小，所以限流电路中消耗的总功率较小，电源消耗的电能就较小，这说明限流具有节能的优点。
在实际电路设计时应视实验要求灵活选取分压电路或限流电路。
(一)分压电路的选取1．若实验要求某部分电路的电压变化范围较大．或要求某部分电路的电流或电压从零开始连续可调．或要求多测几组I、U数据，则必须将滑动变阻器接成分压电路。
例1：测定小灯泡“6V，3W”的伏安特性曲线，要求实验中灯泡两端的电压从零开始连续可调。
供选择的器材有：电压表V，(量程6V，内阻20kD,)，电流表A．(量程3A，内阻0．2Q)，电流表A，(量程0．6A，内阻lfl)，变阻器R，(0～100fl，0．5A)，变阻器R，(0～20fl，0．2A)，学生电源E(6—8v)、开关及导线若干。
选择出符合实验要求的实验器材并设计出实验电路。
分析：不管是从题中要求灯泡两端电压必须从零开始连续可调的角度考虑．还是从为了最终能较准确画出伏安特性曲线必须多测几组I、U数据的角度考虑．限流电路都难以满足要求，因此必须采用分压电路。
实验电路如图3所示。
器材包括：电压表V，、电流表A，、变阻器R，、电源、开关及导线。
若实验中要用小阻值的滑动变阻器控制大阻值负载．或者题中所给电源电动势过大．尽管滑动变阻器阻值也较大．但总电流大予负载的额定电流值，或总电流大于接入电表的量程，此时的滑动变阻器也应接成分压式电路：若负载电阻的额定电流不清楚，为安全起见．一般也连成分压电路。
例2：为了较准确地用伏安法测定一只阻值大约是3kn的电阻，备用的器材有：A、直流电源，电压12V，内阻不计；B、电压表，量程O一3—15V，内阻10kft；C、电流表，量程0～0．6～3A，内阻20n；D、毫安表，量程5mA，内阻200Q；E、滑动变阻器，阻值0～50Q；G、电键及导线若干。
试设计出实验电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分压器和限流器的区别
FRC系列交直流数字高压表作为高电压测量之理想设备，主要用于电力系统及电气电子设备制造部门测量工频交流高电压和直流高电压。
FRC系列交直流数字高压表由高压分压器和低压显示表两部分组成，两者采用配套电缆连接使用。
交直流两用数字高压表（分压器），用于电力系统及电气、电子设备制造部门测量工频交流高电压和直流高电压。
分压器是高电压测量的专用仪器仪表，既可测量直流高压，又可测量工频交流高压。
限流器属于电器元件领域，特别是一种用于限制电流的装置，其特征在于所述的它包括一个标准环型铁芯，在所述的铁芯上缠绕有多芯的铜芯胶包线，在所述的多芯的铜芯胶包线上间隔距离分别设置有一个动力电源的接口、一个普通家用电器电源的接口和一个照明电源接口。
应用本实用新型结构简单，能够满足大功率的阻流要求，也非常容易满足各种电路的不同的阻流要求，可以阻止超额定电流的电流流过负载，保证了用电电器不会在超额定电流的状态下工作，因此，可以有效的保护用电器的安全，延长电器的使用寿命。
