气测录井资料解释与应用详细PPT课件
录井技术简介及应用
例3
N48井的气测录井图,从图中可 以看出:6#、7#层随钻C1相对百 分比在78%左右,两层合试日 产油23.0 m3为油层;12#层随钻 C1相对百分比为86.62%,试油 日产油1.04m3,水21.4m3为含油 水层;13#层随钻C1相对百分比 为92.82%,试油日产水29.9 m3 为水层。自上而下从油层向水 层过渡。
富含 油
70%95%
浓
油浸
40%70%
较浓
油斑
5%40%
含油不饱满,不均匀或较均匀,呈条 带或斑块状分布。 肉眼只能见到含油痕迹,用有机溶剂 溶释可见棕黄、黄色,荧光照射显示 明显。 肉眼观察不到含油痕迹,荧光滴照有 显示或荧光系列对比≥7级。
多为岩石本色,灰色为主,含油部分 呈褐、灰褐、深褐色等。
储集层(储油层)分析参数: 油气总产率指数TPI=(S0+S1)/(S0+S1+S2)(判断油质)
气产率指数GPI=S0/(S0+S1+S2) 油产率指数OPI=S1/(S0+S1+S2) 原油轻重组分指数PS=S1/S2
生油层分析参数: 产烃潜量Pg=S0+S1+S2 (判断含油量多少)
有效碳Cp =0.083(S0+S1+S2) 总有机碳含量TOC= Cp +Cr Cr为残余有机碳量(单位质量岩石热解后残余有机碳的碳占岩石质量的百分数,%)。 降解潜率D= Cp /TOC×100% 氢指数HI= S2/ TOC×100% 烃指数HCI= S0+S1/ TOC×100% 氧指数OI= S3/ TOC×100%
分析2:气层特征?油层特征?
全烃曲线形态特征分析
全烃曲线形态呈“手指状”
2-3气测录井资料解释规范
气测录井资料解释规程气测录井资料解释规程1 主题内容与适用范围本标准规定了色谱气测井资料定性解释的程序、内容、方法和要求。
本标准适用于各类探井的气测资料解释。
2 解释井段2.1 全烃大于0.2%或高于基值2倍(含2倍)的气测异常井段。
2.2 低钻时并且有气测色谱分析资料的井段。
3 解释工作要求与流程3.1 解释工作要求气测井资料解释以可靠的现场录井资料为基础,以气测井油气显示为主导,及时搜集、分析现场油、气、水显示等情况,进行初步解释,提供中途测试层位和完井方法。
通过计算机处理,进行综合分析解释,确定油气层段、提出试油意见。
3.2 解释工作流程3.2.1 搜集邻近井的地质资料及测井资料。
3.2.2 验收气测井资料。
3.2.3 分析色谱气测井资料与现场资料解释。
3.2.4 分层、选值、计算、绘图解、运用各种资料进行气测井综合分析解释,提出解释结论,进行完井讨论(见图书馆)3.2.5 整理编写单井解释总结报告。
3.2.6 整理有关资料图件、并经审核。
3.2.7 按归档要求归档上报。
4 气测井资料的处理4.1 气测井原图人工处理(采用联机设备的可省略)4.1.1 按每米深度进行人工整理、查出相应的数值填写色谱气测记录。
4.1.2 在原图上划出异常井段,并根据钻时进行深度校正。
4.1.3 查出异常值。
4.2 气测资料计算机脱机处理4.2.1 对气测井资料进行抽查,异常井段、地质设计目的层数据抽查率100%,其它井段数据抽查率10%。
4.2.2 把原始数据输入到计算机。
4.2.3 对输入数据进行审核。
4.2.4 绘制气测录井图。
4.2.5 绘制解释图。
4.2.6 打印解释数据表。
4.2.7 编写气测井解释报告5 气测井解释的基本方法及要求5.1 油、气储集层位置和厚度的确定方法5.1.1 根据全烃含量和钻时确定a、在砂质岩层段,对全烃含量值较高井段参照钻时曲线和全烃显示幅度划分油气储集层的起止深度;b、在泥质岩层段,钻时变化不明显时,应依据全烃曲线的高峰起止值划分油气储集层的起止深度;c、复杂岩层段,根据地质录井资料和测井资料来归位油气储集层起止深度。
测井资料解释及应用
3.标准测井图 第一道: 道号40~237
;通常放R25曲线,每 格 2 Ω·m。 第 二 道 : 道 号237~434;自然伽马 GR和自然电位SP(虚线 )。 第三道: 道号434 ~631;GR为15API每格 ,SP为12.5mV每格
第四道:道号631~828
;井径曲线CAL和钻头 直线BS。第五道:道号 828~986。CAL和BS为 2in(或5cm)每格。
典型油水同层
上油层下油水同层(30号层) GR≈52API; 该层中上部SP负异常幅 度差小于底部; AC≈ 120 µ s/ft, 这 说 明 该层孔隙性较好。 RILD=9~10Ω·m, 电 阻 率 值明显高于邻近的水层, 感应电阻率低侵特征明 显, R 深 >R 中 >R 浅 ,该层 底部电阻率有下降趋势, 说明含油性变差.
4.井斜-方位图 第一道:道号40~237; 第二道:道号237~434; 第三道:道号434~631; 第四道:道号631~828;
典型的油、气、水层
典型油层
④深探测电阻率高,是典型水层的3~5倍, 束缚水饱和度越低差别越大,深、中、浅 三电阻率组合显示为低侵电阻率模式,即 R深>R中>R浅(极高地层水矿化度的低电阻率 油层也可显示高侵电阻率模式或无侵入模 式);
Байду номын сангаас
典型的油、气、水层
典型油层
⑤成果图上,含油饱和度高,含水饱 和度低,且与束缚水饱和度几乎相等 (Sw≈Swir);有较好的可动油气孔 隙体积即残余油少,可动油多。
常规井出图格式简介
①常规测井解释所提供图件包括测井曲线图、 测井图、成果图、成果表、标准测井图、井斜方位图; ②如果为斜井,除了以上图件外,还包括垂直 测井曲线图、垂直测井图、垂直成果图、垂直 成果表、垂直标准测井图; ③如果该井有钻井取心,出图时还应包括放大 曲线图。

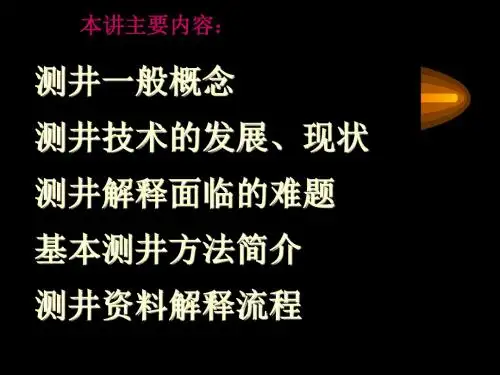

测井技术方法及资料解释教程
3、用长电极梯度曲线(如4米梯度)定性分析储层含油性。
4、短电极的电位曲线用于跟踪井壁取心。
§1.2
•微电极测井 ML
普通电阻率测井
1、贴井壁测量,同时测量微梯度和微电位两条曲线。前者主要反映泥 饼附近的电阻率,后者反映冲洗带电阻率。 2、探测范围小(4cm和10cm),不受围岩和邻层的影响。 3、适用条件:井径10-40cm范围。 4、质量要求 1)泥岩低值、重合; 2)渗透性砂岩数值中等,正幅度差(盐水泥浆除外); 3)致密地层曲线数值高,没有幅度差 或正、负不定的幅度差。 4)除井眼垮塌和钻头直径超过微电极极板张开 最大幅度的井段外,不得出现大段平直现象。 测量示意图 冲洗带 泥饼
§1.2
•微电极测井应用
普通电阻率测井
1、详细划分地层剖面; 2、判断岩性,划分渗透层; 3、精确划分储层有效厚度; 4、确定冲洗带电阻率。 5、分析储层非均质性
§1.3
•基本原理
侧向(聚焦)测井
盐水泥浆、高阻薄层条件下, 普通电阻率测井失真,· · · · · · · ·
屏蔽电极
增加屏蔽电极,
记录初至波到达记录初至波到达两个接收器的时间差两个接收器的时间差仪器居中井壁规则仪器居中井壁规则t1tttt补偿声波测井补偿声波测井11井眼变化的补偿井眼变化的补偿22仪器倾斜影响的补偿仪器倾斜影响的补偿33深度误差的消除深度误差的消除21声速测井声波时差曲线的影响因素声波时差曲线的影响因素裂缝或层理发育的地层裂缝或层理发育的地层未胶结的纯砂岩气层高压气层未胶结的纯砂岩气层高压气层井眼扩径严重的盐岩层井眼扩径严重的盐岩层泥浆中含有天然气泥浆中含有天然气周波跳跃周波跳跃21声速测井??质量要求质量要求11渗透层不得出现无关的跳动出现周波跳跃测速应降至渗透层不得出现无关的跳动出现周波跳跃测速应降至1000m1000mhh以下重复测量
工程录井ppt课件
能够连续监控和记录钻井过程中的各项施工参数、曲线,实现 钻井数据库的档案管理,以备后续总结和研究;
能够实时监测钻井工程参数、曲线的变化,实现及时预报工程 事故,以避免工程事故的发生或进一步恶化,保障钻井安全;
能够更科学地为钻井队提出优化的钻井参数,实现优化钻井, 降低成本,提高钻井时效;等等。
. 15
监督培训
(2)第二位数字 表示所钻的地层再分为1、2、3、4共四个等级。
(3)第三位数字 表示钻头的结构特征。
1――标准轴承; 2――T型齿保径; 3――规径上有镶齿; 4――密封滚动轴承; 5――密封滚动轴承,规径加强(镶齿保径); 6――简易滑动轴承; 7――滑动轴承,规径加强型(镶齿保径); 8――方向井造斜钻头; 9――取心牙轮钻头。
各项钻井参数在钻前的选择、在钻中的变化等被受关
注,如何看录井是否发挥了综合录井仪工程录井的作用, 怎样确保录井对钻井的要求能够顺利实现,需要对钻井 工程知识有详细的了解和掌握,才能更好地有效履行监 督的职责。
.
7
监督培训
(一) 钻头
❖ 钻头是直接破碎岩石,形成井眼的工具,它是影响 钻井速度最直接的因素。 ❖ 目前在石油钻井中使用的钻头分为牙轮钻头、金刚 石钻头及刮刀钻头三大类。
.
12
监督培训
2、牙轮的轴承:其中牙轮钻头的轴承是非常重要 的组成部分,在井下牙轮轴承要承受几吨到几十 吨的钻压工作负荷很重,而且牙轮在井底的滚动 会引起钻头的强烈振动,这就使牙轮轴承的磨损 很快。它的磨损决定了钻头的寿命。
.
13
监督培训
牙轮钻头的破岩机理:
牙轮钻头是靠牙轮绕钻头轴线公转和自身转动 所产生的冲击压碎和滑动剪切作用来破碎岩石的。 牙轮钻头在井底的运动过程中,在钻压和钻柱旋转 的作用下,牙齿压碎岩石并吃入岩石,同时产生一 定的滑动而剪切岩石。

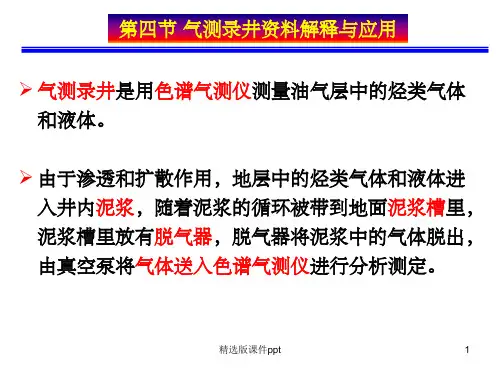

第3章第4节气测录井资料解释与应用详细
底边的平行线,组成小三角形(称
内三角);
• C2轴点做C3轴平行线;
0
• C3轴点做C4轴平行线;
• C4轴点做C2轴平行线;
4)连接内外三角形的相对顶角,得
到一个交点(相似中心)。
精选版课件ppt
0 C4/SUM
C3/SUM
0
28
5)根据所作的三角形和交点的位置,
对储层进行评价:
a.若交点在椭圆形圈内,为有产能,否则 为无产能。 b.正三角形(顶点向上),为气层。 c.倒三角形(顶点向下),为油层。 d.大三角形,为干气层或低油气比油层。 e.小三角形,为湿气层或高油气比油层。
➢ 若曲线斜率为正,则有产能。
➢ 若曲线斜率为负,则无产能。
图3.4.4 气体比值图版 精选版课件ppt
26
(2)三角形比值图版解释法
① 三角形比值图版 由三角形坐标系和坐 标系中的椭圆形的储 层产能划分区域组成。
➢ 三角形坐标系为一个正
三角形(外三角),三
条边分别代表坐标系的
三个轴C2/SUM、 C3/SUM 、 C4/SUMC2/SUM
气测仪的灵敏度、管路密封性好坏及标定是否准确都将对气测显示产生重 大影响。
精选版课件ppt
12
三、气测资料解释方法
1.气测录井资料解释的基本原理 2.常规油气层直观判别方法 3.油气层定量解释方法 ★
精选版课件ppt
13
1.气测录井资料解释的基本原理
➢ 理论基础:任何一种气体聚集都力求扩散。由于气体的扩散作用,油
曲线(C1、C2、C3、iC4、nC4);非烃组分曲线(H2、CO2)。
3.干气、湿气 天然气的主要成分是CH4,CH4含量95%以上称为干气,而含重烃较多
石油钻井行业综合气测录井知识
其二是由钻穿的油气层中
的油气,经渗滤和扩散的 作用而进入钻井液。
二、石油、天然气进入钻井液的方式与分布状态
2.被钻穿的油气层中的油气, 经渗滤和扩散作用进入钻井液 2)油气层中的油气经 渗滤作用进入钻井液
1)油气层中的油气经扩散 作用进入钻井液
油气层中油气的渗滤 是指油气层的压力大于液 柱压力时,油气在压力差 的作用下,沿岩石的裂缝、 孔隙以及构造破碎带,向 压力较低的钻井液中移动。
度越大。
二、石油、天然气进入钻井液的方式与分布状态
2)油气呈凝析油状态 与钻井液混合
凝析油和含有溶解气的石油 从地层进入钻井液后,在钻井液
3)天然气溶解于地 层水中与钻井液混合
溶解于地层水中的天然气进入钻 井液后与之混合,一般而言地层水量 比钻井液量少得多,因而会被钻井液 所冲淡,这时地层水中的天然气将以 溶解状态存在于钻井液中,而且钻井 液中的天然气浓度不会太大。随着钻
综合气测录井知识
气测录井属随钻天然气地面测试技术,主要是通过对钻井液中天然 气的组成成份和含量进行测量分析,依此来判断地层流体性质,间接地 对储层进行评价。气测录井能够及时地发现油气层,并对井涌、井喷等 工程事故进行预警。
第 一 部 பைடு நூலகம் 第 二 部 分
气测录井基础理论
气测录井资料的解释评价与应用
综合气测录井知识
吸附状态的储集
吸附状态的天然气多分布在泥质地层中,它以吸附着的状态
存在于岩石中,如储集层上、下井段的泥质盖层,或生油岩系。
这种类型的气体聚集,称为泥岩含气。一般没有工业价值,但在 特殊情况下,大段泥岩中夹有薄裂隙或孔隙性砂岩薄层等,会形 成具有工业价值的油气流。
二、石油、天然气进入钻井液的方式与分布状态
气测录井ppt课件
5
取泥浆样品或试油时的天然气做 积 1
色谱分析 → 在纵、横坐标上标 百 分0.5
出相应数据 →将同一样品数据 数0.1
点用折线相连 → 即得色谱气测
的标准图版。
CH4 C2H6 C3H8 C4H10
色谱气测解释图版
油水同层
油层
含气水层
气层
川南地区色谱气测标准图版(气体组分曲线)
⑵ 色谱气测解释图版的应用
1005010510501ch4cc22h6cc33h8cc44h10体积百分数数色谱气测解释图版22色谱气测资料解释川南地区色谱气测标准图版气体组分曲线油水同层油层含气水层气层川南地区油气水层气样组分分析典型资料产气产水油气同层产气气水同层产水色谱气测解释图版的应用根据实测结果作图并与标准图版相比较可判断钻遇储层所含流体的性质油气水
气层的气测曲线
五、气测录井
2、色谱气测资料解释
半自动气测成果可以发现油气显示,不能判断油气性质 色谱气测--可判断油、气层性质,划分油、气、水层,
提高解释精度。
⑴ 色谱气测标准图版的制作
⑵ 色谱气测解释图版的应用
2、色谱气测资料解释
⑴ 色谱气测标准图版的制作
100 50
10
在已证实的油、气、水层中,
五、气测录井
(三)、天然气的特性 1、可燃性:烃类气体与充足的空气(氧气)混合, 当达到一定温度时,在铂丝的催化作用下可完全 燃烧,生成二氧化碳和水,并放出大量的热。 2、导热性:它可以传播热量,不同成分导热系数不 同。 3、吸附性:它具有被某种物质吸附的特性,分子量 越大,越易被吸附,这种吸附特性是气相色谱分 离技术的理论基础。 4、溶解性:它易溶于石油,微溶于水。 (四)、脱气器的类型: 1、浮含量的一种录井方法。 利用气测资料可及时发现油气显示。 气测录井根据仪器不同可分为2种类型:
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
钻井液密度越大,液柱压力越大,井底压差越大,气显示越低;反 之,气显示越高。
-
9
(4)钻井液粘度
粘度大的钻井液对天然气的吸附和溶解作用加强,故脱气困难,气 显示低。粘度越大,气显示越低。
(5)钻井液流量
钻井液流量增加,单位体积钻井液中的含气量减少,但单位时间 通过脱气器的钻井液体积增加,因此对气显示的影响不大。
(4)上覆油气层的后效
已钻穿的油气层中的油气,在钻进过程中或钻井液静止期间浸入钻井液, 使气显示基值升高或形成假异常,如接单根气、起下钻气等。
-
8
2.钻井条件的影响
(1)钻头直径
钻头直径越大,单位时间内破碎的岩石体积越大,钻井液与地层接触面 积越大,因此,气显示越高。
(2)机械钻速
单位时间内破碎的岩石体积越大,钻井液与地层接触面积越大,因此, 气显示越高。
10. 背景气(Background Gas)
(1)钻井液池背景气(Ditch Background)指停泵时钻井液池中冷钻井液所含气体 的初始值。一般情况下,它与气体真零值相符。 (2)背景气(Background Gas)当在压力平衡条件下钻人粘土岩井段,由于粘土岩 中的气体和上覆地层中一些气体浸入钻井液,使全烃曲线出现变化很小、相对稳定的 曲线,称这段曲线的平均值为背景气,又称基值。
用百分浓度(%)表示。
2.色谱曲线 用色谱柱分离出来的气体,通过仪器周期性测定所得到的曲线,包括烃组分
曲线(C1、C2、C3、iC4、nC4);非烃组分曲线(H2、CO2)。
3.干气、湿气 天然气的主要成分是CH4,CH4含量95%以上称为干气,而含重烃较多
的称为湿气,湿气常与石油共生。
4.油气比 指每吨原油中含有天然气的多少,一般油气比越高,钻井液中的气显示
7. 全脱气 用热真空蒸馏脱气器,几乎能脱出钻井液中的全部气体,输人到气测仪进行
分离。通过计算,可以得到钻井液中气体的真实浓度。
8气体零线(Zero Gas) 气体零线是一条人为确定的气测曲线的基线,是读取气体含量的基准。
(1)真零值(True Zero)是指气体检测仪鉴定器中通入的气体不是来自 钻井液中的天然气而是纯空气时的记录曲线。
(2)系统零值(System Zero)是钻头在井下转动,但未接触井底,钻 井液正常循环时,气测仪器所测的天然气值。
9. 起下钻气(Tripபைடு நூலகம்ing Gas) 起下钻时,由于钻井液长时间静止,已钻穿的地层中的油气浸入钻井液。
当下钻到底开泵循环时,在气测曲线上出现的气体峰值称起下钻气
-
4
一、基本概念
(6)钻井液添加剂
部分钻井液添加剂,如铁铬盐、磺化沥青等,在一定条件下可 产生烃类气体,造成假异常。
-
10
3.脱气器安装条件及脱气效率的影响
➢ 脱气效率越高,气显示越高。 ➢ 脱气器的安装位置及安装条件也直接影响气显示的高低。安装高度过高
或过低都会降低脱气效率,甚至漏失油气显示。
4.气测仪性能和工作状况的影响
11.接单根气(Connection Gas)
(1)接单根时,由于停泵,钻井液静正,井底压力相对减小;另外,由于钻具上提产 生的抽汲效应,导致已钻穿的地层中的油气浸入钻井液,当再次开泵循环恢复钻进时, 在对应迟到时间的气测曲线上出现的弧峰值称接单根气。 (2)接单根后,在新接的单根和钻具中夹有一段空气,这段空气通过钻柱下到井底, 再由环形空间上返到井口而出现的气体显示峰值,该值也称为接单根气,又称“空气 垫”。该接单根气的显示时间相当于钻井液循环一周的时间。
也就越高,单位m3/t。
5.岩屑气(Cutting Gas) 储藏在岩屑孔隙中的气体称为岩屑气或岩屑残余气。它可以通过搅拌器
搅拌或热真空蒸馏的方法而取得。岩屑气是评价油气层的重要参数。
-
3
一、基本概念
6. 烃气 指轻质烷族烃类(C1一C5)可燃气,即狭义的天然气,包括甲烷、乙烷、
丙烷、丁烷、戊烷、在大气条件下,前四种是气态烃,后者在一定条件下也 是气态烃。
气测仪的灵敏度、管路密封性好坏及标定是否准确都将对气测显示产生 重大影响。
-
11
三、气测资料解释方法
1.气测录井资料解释的基本原理 2.常规油气层直观判别方法 3.油气层定量解释方法 ★
-
12
➢ 全烃; ➢ 烃类气体组分:甲烷,乙烷,丙烷,异丁烷,正丁烷,异戊烷,正戊烷。 ➢ 非烃类气体:硫化氢,二氧化碳,氢气,氦气
-
1
一、基本概念 二、气测录井的影响因素 三、气测资料解释方法 四、油气水层综合解释
-
2
一、基本概念
1.全烃曲线 是一条连续的测井曲线,它测定出钻井液中轻烃与重烃总的含量,单位通常
16.试验气(Calibrated Gas) 为了检查脱气器、气管线或气测仪的工作状态,从脱气器、气管线或气测
仪前面板注样,而形成的气显示峰值。
-
6
二、气测录井的影响因素
1.地质因素的影响 2.钻井条件的影响 3.脱气器安装条件及脱气效率的影响 4.气测仪性能和工作状况的影响
-
7
1.地质因素的影响
(1)天然气性质和成分
密度越小,轻烃成分越多,气测显示越好。反之越差。
(2)储层性质
当储层厚度、孔隙度、含气饱和度越大时,钻穿单位体积岩层进入钻井 液的油气越多,油气显示越好,反之气显示越差。
(3)地层压力
若井底为正压差,气显示较低;反之,气显示较高。负压差越大,地层 渗透性越好,气显示越高,严重时会导致发生井涌、井喷。
14.钻井气(Drilled Gas) 钻进过程中,由于破碎岩柱释放出的气体而形成的气显示,又称释放气
(Liberated Gas)。它是钻井液中天然气的主要来源之一。
15.气显示(Gas Show) 钻遇油气层时,由于破碎岩层及地层中油气渗滤和扩散而形成的高于背景
气的显示,这部分气体反映油气层的情况,是录井中最重要的部分,又称气 测异常。
12.钻后气(Post-Drilling Gas)
已被钻穿的油气层中的流体向井眼中渗滤和扩散而产生的气显示亦称生产气 (Produced Gas)。
-
5
一、基本概念
13.重循环气(Recycled Gas) 进入钻井液中的天然气如果在地表除气不完全,再次注入井内而产生持续
时间较长的气显示。它往往使背景气逐渐升高。
