报警主机接线图

声光报警器接线图视频

声光报警器接线图视频声光报警器接线图 HX-100B火灾声光警报器是一种安装在现场的声光报警设备，当现场发生火灾并确认后，安装在现场的火灾声光警报器可由消防控制中心的火灾报警控制器启动，发出强烈的声光报警信号，以达到提醒现场人员注意的目的。

外形示意图如图。

火灾声光警报器采用壁挂式安装，在普通高度空间下，以距顶栅0. 2m处为宜。

火灾声光警报器接线端子示意图如下：其中： Z1、Z2：与火灾报警控制器信号二总线连接的端子，对于HX-100A 型火灾声光警报器，此端子无效。

D1、D2：与DC24V电源线连接的端子，无极性。

S1、G：外控输入端子。

可以利用手动火灾报警按钮的无源常开触点直接控制编码型的火灾声光警报器启动，系统接线示意图图。

布线要求：信号二总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1. 0mm2;电源线D1、D2采用阻燃BV线，截面积≥1.5mm2：S1、G采用阻燃RV线，截面积≥0.5mm2。

HX-100B/T 火灾声光警报器信号总线和电源线与警报器底壳端子连接处应做密封处理（无裸露铜线）。

声光报警器接线方法声光报警器接线图控制器采用三芯屏蔽线与探测器连接，将屏蔽层与控制器机壳相连并可靠接地。

当采用RVV线缆时，应穿金属管并将金属管可靠接地。

1.将输入控制器端子与探测器端子对应相接。

2.输出端子与联动设备的连接。

3.当排风扇等感性设备满足小于等于5安/220伏安伏条件时，可直接与输出端子相连，但尽可能的避免负载设备直接与输出端子相连，当负载设备大于5安/220伏安伏时，必须外接转接设备。

4.控制器、探测器要保证可靠的接地。

5.进行各种安装操作时，需先断电，否则可能会烧坏主机。

。

海湾报警设备接线图

海湾消火栓按钮接线图海湾报警设备 / 2012-09-29本文将重点介绍海湾消火栓按钮接线图，包括J-SAM-GST9123消火栓按钮接线图和J-SAM-GST9124消火栓按钮接线图。

一、J-SAM-GST9123消火栓按钮接线图消火栓按钮外接端子示意图如图2-7：其中：Z1、Z2：无极性信号二总线接线端子K1、K2：无源常开触点，用于直接启泵控制时，需外接24V电源应用方法：J-SAM-GST9123型消火栓按钮与火灾报警控制器与泵控制箱的连接可分为总线制启泵方式和多线制直接起泵方式。

采用总线制起泵方式时，消火栓按钮直接和信号二总线连接，消火栓按钮总线制起泵方式应用接线示意图如图2-10：这种方式中，消火栓按钮按下，即向控制器发出报警信号，控制器发出启泵命令并确认泵已启动后，将点亮消火栓按钮上的绿色回答指示灯。

采用消火栓按钮直接起泵方式应用接线示意图如图2-11：这种方式中，消火栓按钮按下，可直接控制消防泵的启动，泵运行后，火灾报警控制器确认泵已启动后，将点亮消火栓按钮上的绿色回答指示灯。

二、J-SAM-GST9124消火栓按钮接线图J-SAM-GST9124消火栓按钮对外接线端子示意图如图2-12。

其中：Z1、Z2：接控制器二总线，无极性D1、D2：接直流24V，无极性O、G：有源DC24V/100mA输出I、G：无源回答输入应用方法：J-SAM-GST9124消火栓按钮可以采用总线制方式启动消防泵（参照第二章1.3节J-SAM-GST9123消火栓按钮），也可以采用多线制方式直接启动消防泵，应用示意图如图2-13。

这种方式中，消火栓按钮按下，O、G端输出DC24V电源，可直接控制消防泵的启动，泵运行后，泵控制箱上的无源动作触点信号通过I、G端返回按钮，可以点亮按钮上的绿色回答指示灯。

当设备启动电流大于100mA时，应通过GST-LD-8302切换模块进行转换，通过GST-LD-8302转换直接启泵方式应用示意图如图2-14所示：海湾消防电话模块安装接线示意图海湾报警设备 / 2012-10-19GST-LD-8304为海湾消防电话模块，本文海湾消防设备技术员将介绍海湾8304电话模块的外形示意图、安装示意图、接线示意图以与应用方法。

利达消防设备接线图

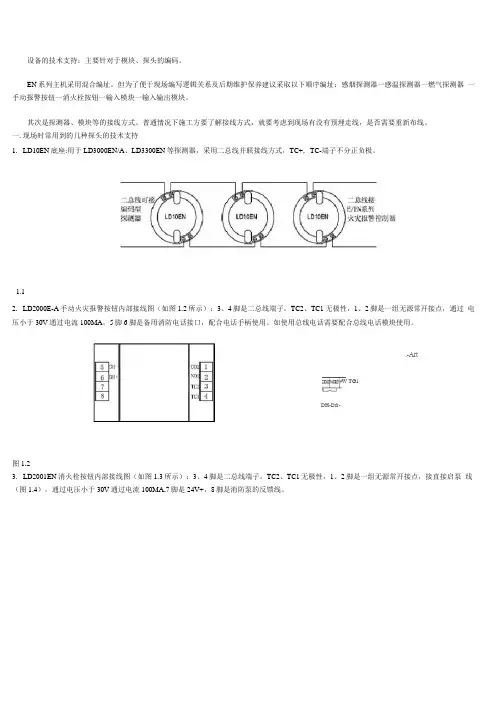

设备的技术支持：主要针对于模块、探头的编码。

EN系列主机采用混合编址。

但为了便于现场编写逻辑关系及后期维护保养建议采取以下顺序编址：感烟探测器一感温探测器一燃气探测器一手动报警按钮一消火栓按钮一输入模块一输入输出模块。

其次是探测器、模块等的接线方式。

普通情况下施工方要了解接线方式，就要考虑到现场有没有预埋走线，是否需要重新布线。

一.现场时常用到的几种探头的技术支持1. LD10EN底座:用于LD3000EN/A、LD3300EN等探测器，采用二总线并联接线方式，TC+, TC-端子不分正负极。

1.12. LD2000E-A手动火灾报警按钮内部接线图（如图1.2所示）：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，通过电压小于30V通过电流100MA，5脚6脚是备用消防电话接口，配合电话手柄使用。

如使用总线电话需要配合总线电话模块使用。

.-Art-W TG1DH-Dfr-图1.23. LD2001EN消火栓按钮内部接线图（如图1.3所示）：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，接直接启泵线（图1.4），通过电压小于30V通过电流100MA,7脚是24V+，8脚是消防泵的反馈线。

图1.3图1.44. LD3101/B点型可燃气体探测器内部接线示意图（如图1.5所示）：TC+, TC-, 24V+, 24V-四个端子。

3101/B点型可燃气体探测器探头编码方式是将TC+与24V+短接，TC-与24V-短接，用编码器的红色夹子夹在TC+上，黑色夹子夹在TC-上进行编码。

5.LD4400EN-1/2输入模块端子图与接线图示例（如图1.6、1.7所示）：6脚5脚是二总线TC+，TC-原则上不分正负极，11脚12脚是一组无源长开点，8脚7脚是一组无源长开点。

端子现场设备上需要加15K路线检测电阻。

二总窺1 3 45TC2 rc1 CU VI1 K1 LD44D0-EN-2 K2 K2 匚 VI1 2 11 1 0 9 6 7\ ____ r图1.76. LD6800EC-1输入/输出模块内部接线图（如图1.8所示）：1脚24V+, 2脚24V-必须分极性，5、6脚TC+、TC-, 11、12脚现场反馈信号接入点，需要接82K 路线检测电阻。

AD-800A接线说明文档

机房卫士AD-800A主机警号输出接线图声光报警器有二根信号线，红色接DC +12V直流，黑色接地。

在做联动报警时，要和AD-800A 主机的继电器输出串接，接线图如下所示：电压型温湿度传感器接线说明温湿度传感器是模拟信号接口，接口信号线有四根，说明如下：1号接线端子—DC12+（由主机12V+输出供电），2号接线端子—DC12-（由主机12V-输出供电），3号接线端子—温度模拟信号输出（接主机模拟量输入接口），4号接线端子—湿度模拟信号输出（接主机模拟量输入接口）。

三个温湿度传感器共占用AD-800A主机六路模拟量输入，温湿度传感器和800A主机的连接见下图所示：烟雾传感器系统连线图烟感器是开关量(干接点)信号输出，接口信号线有五根，说明如下：1.红色—DC12V+，2.黑色—DC12-（分别接到主机12VOUT的+ -上），3.黄色—开关量输出的公共端（接到主机Digital Input端口上），4.绿色—开关量输出常开端（接到主机Digital Input端口上），5.橙色—开关量输出常闭端（不用接）。

四个烟感器共占用800A主机四路开关量输入，烟感器和800A主机的连接见下图所示：水浸传感器系统连线图水浸探测控制器的输出是开关量(干接点)信号，水浸控制器接线口有9个，说明如下：1，2号端口接DC12V+ -（接到800主机12VOUT上）,3号端子为空，4，5号端子为开关量信号输出（接到800A主机Digital Input端口上，无正负之分），另一端的 7,8接水浸绳（或者接6,9上，任选一组）。

每个水浸探测器占用AD800A主机一路开关量输入，水浸探测器和800A主机的连接见下图所示：电量仪系统连线图智能电量仪属RS485通讯，AD-800A主机通过RS485接口与其通讯，读取配电参数。

智能电量仪与AD-800A主机的接线图如下：电电量仪的强电检测线接线示意图如下：单相电流传感器连线图电流传感器是模拟量信号输出，共有4个接线端子，说明如下：1号端子+E—接12V+（由主机12V+输出供电），2.端子为空，3号GND端子—接12V-（由主机12V-输出供电），4号Uz端子--模拟信号输出，接主机模拟量输入口。

松江飞繁报警主机接线图ppt课件

气体喷洒启动阀及压力反馈
Sm+ Sm24V+/平时5V GND
Sm+ Sm24V+ GND
常闭中心常开
1825
Sm+ Sm-
Sm+ Sm24V+ GND
常闭中心常开
1825
1750
信号无源输入节点
Tankertanker Design
气体喷洒启动阀压力开关
Tankertanker Design
输入输出
S+ S- S+ S-
两个插针不需要短接现场设备
短路隔离器HJ-1751
Tankertanker Design
2. 回路型接线方式
3208 主机
1751
输入输出 S+ S- S+ S-
注：现场设备不能超过252个
短接插针
现场设备
中继模块HJ-1750
3208 主机
1750
信号输入
常开
D+ D-
启中心动
常闭
无源反馈
常开
停止
中心
HJ-1807A
常闭
2. 需要DC24V动作的被控设备接线示意图
Tankertanker Design
启动端
反馈端被控设备
手动报警按钮J-SAP-M03
Tankertanker Design
S+
S电话+ 电话-
J-SAP-M-03
二线电话
S+ S- + -
S+ S24V+ GND 无源
反馈 1825
常闭中心常开常闭中心常开

海康威视DS-K19A系列报警输出接线操作手册

DS-K19A 系列报警输出接线操作手册目录一、操作流程（配置流程） (1)二、操作步骤（配置步骤） (1)三、适用型号 (3)四、变更记录 (3)五、关于海康威视 (1)一、操作流程（配置流程）1)确认报警输出端口位置2)完成接线3)测试效果二、操作步骤（配置步骤）1.确认报警输出端口位置，以DS-19A08-01BNG 为例，如下图所示：图 1 报警端口实物图2. 完成接线将外接设备与主机报警输出接口NC/NO 、COM 和外接设备供电电源串联成一个回路，如下图所示。

.N/0GDC 12V外接设备外接直流负载N/0 GDC 12V继电器外接交流负载AC 12V外接设备断路器图 2 报警输出接线示意图图 3 报警输出接线实物图：外接设备可以利用报警主机的辅电输出供电，负载电流不能超过1A 。

3.测试效果，在4200中添加报警主机，在远程配置——操作——触发器中，开启后观察触发器设备是否有输出。

图 4 开启触发器五、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。

在视频监控行业之外，海康威视基于视频技术，将业务延伸到智能家居、工业自动化和汽车电子等行业，为持续发展打开新的空间。

海康威视在中国大陆拥有32家省级业务中心/一级分公司，在境外有38 个分支机构（截止2018年9月30日）。

警灯接线图

红外对射接继电器、警灯、地址码（485、网络）接线图
在工程项目中经常会遇到红外对射要接到我们的电子围栏系统中，红外对射报警时我们的MK键盘或者报警主机也要提示报警，这样要用到我们的地址码，所以我画了一个接线图供大家参考。

下图是红外对射接继电器、警灯、网络地址码接线图：
下图是红外对射接继电器、警灯、485地址码接线图：
如果红外对射不需要接警灯报警，可以直接接地址码。

红外对射接485地址码接线示意图如下：
红外对射接网络地址码接线示意图如下：
以上接线图供大家参考。

爱德消防主机80000主机

外部结构 .................................................................. .........................................................3 2.2.1AD8000 型火灾报警联动控制器外型图 .................................................................. .......3 2.2.2 AD8000 型火灾报警联动控制器面板说明 .................................................................. ...4 2.3 电源说明 .................................................................. .....................................................................4 2.4 控制器对外输出端子说明 .................................................................. .........................................5 第三章控制器功能 ............................................................. 6 3.1 3.2 3.3 3.4 3.5 基本功能 .................................................................. .....................................................................6 联动功能 .................................................................. .....................................................................7 扩展功能 .................................................................. .....................................................................7 计算机逻辑编程和中文注释功能 .................................................................. .............................7 消防控制室图形显示装置 .................................................................. .........................................7 第四章一般性操作指南 ......................................................... 8 4.1 控制器正常监视状态 .................................................................. .................................................8 4.2 故障报警 .................................................................. .....................................................................8 4.2.1 故障状态 .................................................................. ........................................................8 4.2.2 故障种类及可能原因 .................................................................. ....................................8 4.3 火警状态 .................................................................. .....................................................................9 4.4 联动操作 .................................................................. . (10)4.4.1 总线联动说明 .................................................................. ..............................................10 4.4.2 专线联动说明 .................................................................. ..............................................10 4.5 控制器部件屏蔽状态 .................................................................. ...............................................11 4.6 液晶屏亮度调节 .................................................................. .......................................................11 4.7 电路板号设置 .................................................................. ...........................................................11 第五章专业维护者操作指南 .................................................... 11 5.1 常用按键功能说明 .................................................................. ...................................................11 5.2 联动操作 .................................................................. . (11)5.3 设置操作 .................................................................. . (12)5.3.1 日期时钟操作 .................................................................. ..............................................12 5.3.2 地址屏蔽操作 .................................................................. ..............................................13 5.3.3 打印机操作 .................................................................. ..................................................13 5.3.4 安装设置 .................................................................. ......................................................13 5.3.5 出厂设置 .................................................................. ......................................................17 5.4 查询操作 .................................................................. . (19)5.4.1 功能说明 .................................................................. ......................................................19 5.4.2 注册登记地址查询操作 .................................................................. ..............................20 II 5.4.3 被屏蔽地址查询操作 .................................................................. ..................................20 5.4.4 系统配置查询操作 .................................................................. ......................................20 5.4.5 联动编程查询操作 .................................................................. ......................................21 5.4.6 直接控制故障检测查询操作 .................................................................. ......................21 5.4.7 组网机器查询操作 .................................................................. ......................................22 5.4.8 汉字注释查询操作 .................................................................. ......................................22 5.4.9 历史记录查询操作 .................................................................. ......................................22 5.4.10 当前故障查询操作 .................................................................. ....................................23 5.5 测试操作 .................................................................. . (23)5.5.1 功能说明 .................................................................. ......................................................23 5.5.2 回路部件状态信号值测试操作 .................................................................. ..................23 5.5.3 探测器模拟量曲线测试操作 ........................................................................................24 5.5.4 回路状态浏览测试操作 .................................................................. ..............................24 5.5.5 数据查询操作 .................................................................. ..............................................25 5.5.6 探测器类型状态测试操作 .................................................................. ..........................25 5.5.7 报警声光测试操作 .................................................................. ......................................25 5.5.8 感烟数控标定操作 .................................................................. ......................................25 5.5.9 测试通讯 .................................................................. ......................................................25 第六章安装调试步骤 .. (26)6.1 系统设计 .................................................................. . (26)6.2 现场调试与开通 .................................................................. .......................................................26 6.2.1 使用前检查 .................................................................. ..................................................26 6.2.2 调试与开通 .................................................................. ..................................................26 第七章故障排除与注意事项 ..................................................... 27 7.1 故障分析与处理 .................................................................. .......................................................27 7.2 使用注意事项 .................................................................. ...........................................................27 第八章附录 .................................................................. . 28 8.1 联动编程说明 .............................................................................................................................28 8.2AD8009 专用编码器使用................................................................... .........................................29 8.2.1 功能按键说明 .................................................................. ..............................................30 8.2.2 部件编码方法 .................................................................. ..............................................30 8.2.3 查看部件编码方法 .................................................................. ......................................30 8.3 汉字机内码表 .................................................................. ...........................................................31 III 第一章概述 AD8000 系联控制器有立柜式和琴台柜式两种规格。

海湾自动报警设备接线图

海湾自动报警设备接线图目录1.......JTY-GD-G3感烟探测器安装接线图2......JTW-ZCD-G3N感温火灾探测器安装接线图3.......海湾GST100型报警控制器接线示意图4.......海湾GST100型主机配接感温电缆示意图5......海湾GST200型主机配接电话系统广播系统示意图6........海湾GST200型主机接控制模块输入输出模块强切示意图7......海湾GST-LD-8301结构特征、安装与布线JTY-GD-G3感烟探测器安装接线图海湾报警之家工程师沈工本节将为大家讲解海湾感烟火灾探测器JTY-GD-G3安装示意图以及接线示意图。

通过学习本文，您将会学习到JTY-GD-G3的安装和接线技巧。

：1-2感烟探测器安装方式如图JTY-GD-G3．：1-3型标准预埋盒，其结构尺寸外形示意图如图86H50接线盒可采用．：1-4探测器通用底座外形示意图如图DZ-02．底座上有4个导体片，片上带接线端子，底座上不设定位卡，便于调整探测器报警指示灯的方向。

预埋管内的探测器总线分别接在任意对角的二个接线端子上（不分极性），另一对导体片用来辅助固定探测器。

待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。

JTW-ZCD-G3N感温火灾探测器安装接线图感温火灾探测器安装示意图以及接线示意JTW-ZCD-G3N海湾消防设备技术交流平台沈工今天将为大家讲解海湾图。

JTW-ZCD-G3N感温探测器的外形结构示意图如图1-5：：1-3型标准预埋盒，其结构尺寸外形示意图如图86H50接线盒可采用．DZ-02探测器通用底座外形示意图如图1-4：底座上有4个导体片，片上带接线端子，底座上不设定位卡，便于调整探测器报警指示灯的方向。

预埋管内的探测器总线分别接在任意对角的二个接线端子上（不分极性），另一对导体片用来辅助固定探测器。

待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。

海康DS-19A总线制主机常用接线指导

DS-19A系列主机常用接线指导目录一、DS-19A系列警号接线 (3)1.1确认警号端口位置 (3)1.2完成接线 (3)1.3测试效果 (4)二、DS-19A系列键盘接线 (5)2.1确认键盘端口位置 (5)2.2完成接线 (6)2.3键盘拨码 (7)2.4检查键盘屏幕显示状态 (7)三、DS-19A系列探测器接线 (8)3.1确认探测器端口位置 (8)3.2完成接线 (8)3.3测试效果 (11)四、DS-19A系列电源接线 (12)4.1确认电源输入端口位置 (12)4.2完成接线 (13)4.3上电测试 (15)五、DS-19A系列总线接线 (15)5.1确认主板上总线端口的位置 (15)5.2完成接线 (16)5.3在4200客户端中添加报警主机 (18)5.4操作4200客户端 (18)六、DS-19A系列电话线接线 (19)6.1确认电话线和电话机端口位置 (19)6.2完成接线 (20)6.3测试效果 (21)七、DS-19A系列报警打印机接线 (23)7.1确认打印机端口位置 (23)7.2完成接线 (23)7.3测试效果 (24)八、DS-19A系列辅电输出接线 (25)8.1确认辅助电源端口位置 (25)8.2完成接线 (26)8.3测试效果 (27)九、DS-19A系列防拆开关接线 (27)9.1确认防拆开关和防拆端口位置 (27)十、DS-19A系列报警输出接线 (30)10.1确认报警输出端口位置 (30)10.2完成接线 (30)10.3测试效果 (31)一、DS-19A系列警号接线1.1 确认警号端口位置以DS-19A08-01BNG为例，如下图所示：1.2 完成接线将警号的12V接到BELL 12V上，将GND接到BELL GND上（警号接线建议采用RVV2*0.75mm2）。

1.3 测试效果在4200中添加报警主机，在远程配置——报警管理——警号中，开启后观察警号是否有输出二、DS-19A系列键盘接线2.1 确认键盘端口位置以DS-19A08-01BNG为例，如下图所示：2.2 完成接线将键盘的D+、D-、+12V、GND分别接到主机端口上，如下图：1.键盘与主机采用485通讯，所以要用RVV4*X（X表示导线截面积）的铜芯线材（两根信号线，两根电源线），截面积一般不低于0.5mm2，最长距离不得大于1200m。

利达消防设备接线图

利达消防设备接线图备的技术支持：主要针对于模块、探头的编码。

N系列主机采用混合编址。

但为了便于现场编写逻辑关系及后期维护保养建议采取以下顺序编址：感烟探测器→感温探测器→燃气探测器→手动报警按钮钮→输入模块→输入输出模块。

次是探测器、模块等的接线方式。

一般情况下施工方要了解接线方式，就要考虑到现场有没有预埋走线，是否需要重新布线。

场经常用到的几种探头的技术支持10EN底座:用于LD3000EN/A、LD3300EN等探测器，采用二总线并联接线方式，TC+，TC-端子不分正负极。

2000E-A手动火灾报警按钮内部接线图（如图1.2所示）：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，通过电压小于30V通MA，5脚6脚是备用消防电话接口，配合电话手柄使用。

如使用总线电话需要配合总线电话模块使用。

2001EN消火栓按钮内部接线图（如图1.3所示）：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，接直接启泵线（图1.4），通30V通过电流100MA,7脚是24V+，8脚是消防泵的反馈线。

图1.3101/B点型可燃气体探测器内部接线示意图（如图1.5所示）：TC+，TC-，24V+，24V-四个端子。

3101/B点型可燃气体探测器探头编码方式是将TC+与TC-与24V-短接，用编码器的红色夹子夹在TC+上,黑色夹子夹在TC-上进行编码。

图1.5LD4400EN-1/2输入模块端子图与接线图示例（如图1.6、1.7所示）：6脚5脚是二总线TC+，TC-原则上不分正负极，11脚12脚是一组无源长开点，8组无源长开点。

端子现场设备上需要加15K线路检测电阻。

图1.6图1.7．LD6800EC-1输入/输出模块内部接线图（如图1.8所示）：1脚24V+，2脚24V-必须分极性，5、6脚TC+、TC-，11、12脚现场反馈信号接入点，需路检测电阻。

9、10脚24V输出，接5.1K线路检测电阻。

上海报警主机3208接线图PPT课件

S+
S电话+ 电话-
J-SAP-M-03
二线电话
S+ S- + -
J-SAP-M-03
二线电话
S+ S- + -
➢J-SAP-M-03手动报警按钮有两种，一种带电话插孔，一种不带电话插孔。 ➢上图所示为带电话插孔的接线示意图。 ➢不带电话插孔的接线示意图取消电话线接线，不再另作示意。
消火栓按钮J-XAPD-02A
反馈 1825
常闭中心常开常闭中心常开
等同于HJ-1750使用
设备反馈端
多线模块HJ-1807A
3208 主机多线端子板
常开
D+ D-
启中心动
常闭
无源反馈
常开
停止
中心
常闭
HJ-1807A
1. 短接动作的被控设备接线示意图
Tankertanker Design
启动端
停止端反馈端被控设备
多线模块HJ-1807A
GND
DC24V+
3208 主机多线端子板
常开
D+ D-
启中心动
常闭
无源反馈
常开
停止
中心
HJ-1807A
常闭
2. 需要DC24V动作的被控设备接线示意图
Tankertanker Design
启动端
反馈端被控设备
手动报警按钮J-SAP-M03
Tankertanker Design
1.六线消火栓按钮接线示意图
Tankertanker Design
S+ S启泵线启泵线
点灯+ 点灯-

入侵报警操作说明

博世入侵报警操作说明
一、接线图
1、探测器接
2、报警主机接线图
3、8防区模块接线图
二、主机编程
1、按9876#0 进入编程
↓
0031 03#（00#）
0032 03#（00#）
……
0038 03#（00#）(为主机自带的8个防区，若不用则输入00#即可，下同）↓
0039 03#
0041 03#
……
0046 03#（07#）（为第一个8防区模块，以下依次类推，03#是24小时报警状态，例如接探测器；07#是即时报警，例如接手动报警按钮）
↓
长按※键退出
↓
再输入9876#0
↓
0419 11#
0419 11#
0419 11#
……
0419 11# （0419 11#意思是把之前的防区开通，0419 11#的次数=8防区模块数量×4）↓
长按※键退出
↓
1234+ON 布放(注：红外需每次都布防才能报警）
1234+OFF 撤防
2、全部编程完以后，若是有增加探测器或者报警按钮的，只要输入接线端子对应编号+03#即可。

2.依爱产品工程接线图示

3
信号总线 S+ S公常开共
EI6043通过控制DC24V继电器来间接控制大电流大电压消防联动设备示 L1 L2 意图
L N
220V启动
220V脱扣器
24V-
1 1
DC24V继电器
24V+
DC24V电源线
S+和S-接控制器总线，24V+和24V-接报警主机外控电源。EI6043模块不能直接控制强电，需要通过控制 DC24V继电器来间接控制大电压大电流消防联动设备（如220V电切脱扣）。接线如上图。
多线控制泵或风机的DC24V启动接线示意图
多线 CC+
接220V交流运行反馈
风机
启动一停止一
启动十停止十
DC24V启动
24V+
24V-
C+和C-接控制器多线接线板，EI6046模块和EI6062模块之间连接四根线，如图对应相连，注意区分正负；EI6062模块运行反馈端L和N接泵或风机的220V交流运行反馈；如果消防联动设备的启动需要DC24V交流电，则按上图接线方式接线。现在的泵和风机大多为不带自锁，通常停止输出不用接线。 8
EI6032中继模块接防爆烟感接线示意图
正面
背面
S2004安全栅
防暴烟感
2 1
3 4
L+ L-
跳线设置区
S+ S-24+ 24-
一.s+和s-接回路总线，24+和24-接外控DC24V电源，“电源” 和“信号”端子对应接安全栅的1和2端子，安全栅的3和4 端子对应接防爆烟感的L+和L-端子。二. J-SAP-EI6023消火栓按钮（非编码）、 JTW-A2R-EI6015感温探测器（非编码）、防爆烟感、防爆手报、防爆消火栓等多种设备，使用时需注意跳线器的设置如图例1，把XP2、 XP3、XP4插上跳线器。

警灯接线图

红外对射接继电器、警灯、地址码（485、网络）接线图
在工程项目中经常会遇到红外对射要接到我们的电子围栏系统中，红外对射报警时我们的MK键盘或者报警主机也要提示报警，这样要用到我们的地址码，所以我画了一个接线图供大家参考。

下图是红外对射接继电器、警灯、网络地址码接线图：
下图是红外对射接继电器、警灯、485地址码接线图：
如果红外对射不需要接警灯报警，可以直接接地址码。

红外对射接485地址码接线示意图如下：
红外对射接网络地址码接线示意图如下：
以上接线图供大家参考。

C&K报警主机接线附： 1、其他防区的接线请参照Z1防区（即第1防区），C 端为公共端。

电阻必须连接在探头端。

2、主板上的两根红、黑线分别接充电电池的正、负极。

3、由于烟感探头、玻璃破碎探测器报警后，需断电复位，所以供电方式与普通探头不同。

烟感探头、紧急按纽接线：接法2：编为监控回路，占某一防区。

断路报故障；短路报警。

推荐用该种接法。

如探头数量过多，必须另外供电。

若紧急按钮，则不存在供电问题。

接法1：编为线尾阻回路，占某一防区。

断路、短路都报警。

如探头数量过多，必须另外供电。

如为紧急按钮，则不存在供电问题。

2316报警主机接线对照表2316报警主机电话线接口采用六芯扁平接口，在电脑配件市场可以购得。

注意事项：1、因耗电原因，报警主机只允许外接两个CK原装警号（SP20S），或一个国产警号（如ES626）。

其余的警号，必须由另配的12V直流电源供电。

2、一台236、238报警主机外接探头不得超过8个。

一台2316报警主机外接探头不得超过12个。

超过数量的探头供电部分由另配的电源提供。

3、采用四芯线。

红、黑分别接电源的正、负极；另两种颜色接信号端。

户外探头（如对射），建议加两芯线专门用于探头防拆。

4、CK原装充电电池（1265）每隔3年必须更换，国产电池约2年更换。

5、6.5AH充电电池充足约需2~3天，严禁每天下班前关闭报警主机的交流供电。

Welcome To Download !!!欢迎您的下载，资料仅供参考！。

报警联动盒接线图解

报警联动盒接线图解
在工程中常常遇到需要报警现场联动警号、灯光的问题，可是生产报警主机的厂商却没有配套产品，工程商自行解决又劳命伤财。

为此，我们公司技术部开发生产了“多功能报警联动板”。

不仅解决了报警联动的问题，还解决了红外对射等产品远距离供电问题，经反复试验性能安全可靠。

集中供电时如果采用36V交流电配合“多功能报警联动板”可以降低电源线线径，从而降低工程造价。

主要技术指标：
输入电压：AC/DC 12－36V
输出电压：DC12V/1.2A（可以给红外对射供电）
警号联动电压：12V/800mA（直接推动ES-626警号）
备用接口最大输出电流：10A（可以联动射灯）
延时时间：5-300秒可调。
