渐开线花键完整计算

渐开线花键尺寸计算公式

渐开线花键尺寸计算公式
1.渐开线花键齿数计算：
齿数=(节径/渐开线系数)+1
2.渐开线花键齿高计算：
3.渐开线花键齿顶高和齿根高计算：
齿根高=齿高-齿顶高
齿顶高=齿高-0.5*渐开线花键切向厚度
4.渐开线花键切向厚度计算：
切向厚度=花键长度/齿数
以上是一些常用的渐开线花键尺寸计算公式，具体的计算步骤和参数还需要根据具体的设计要求和标准进行调整。

在实际应用中，还需要考虑到花键的材料特性、装配间隙和传动要求等因素，以确保花键的性能和可靠性。

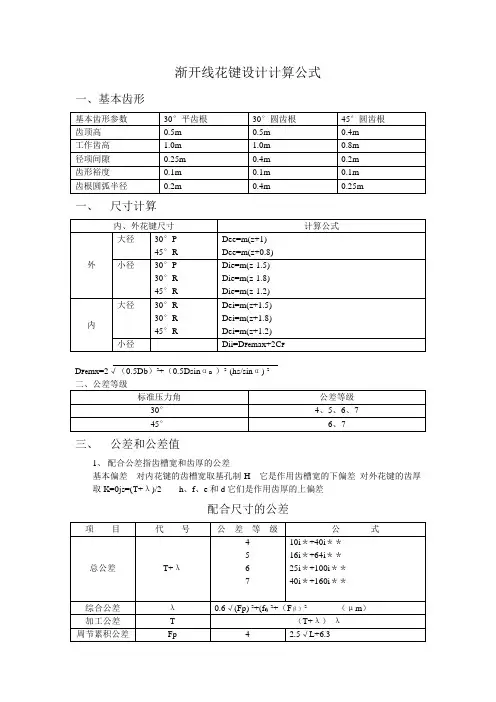

渐开线花键设计计算公式

渐开线花键设计计算公式
一、基本齿形
一、尺寸计算
F D
公差和公差值三、
配合公差指齿槽宽和齿厚的公差、1对外花键的齿厚它是作用齿槽宽的下偏差对内花键的齿槽宽取基孔制H 基本偏差d它们是作用齿厚的上偏差f、e和K=0js=(T+取λ)/2 h、配合尺寸的公差
注：1、＊以分度圆直径D为基础的公差，其公差单位I为：
当D≤500mm时，I=0.45 3√D+0.001D.
当D＞500mm时，I=0.004D+2.1.
＊＊一基本齿槽宽E或基本齿厚S为基础的公差，其公差单位I为：I=0.45 3√E+0.001E或
I=0.45 3√S+0.001S.
式中D、E和S为mm。

2、L为分度圆周长之半，即L=πmZ/2 mm.
3、公差因素φ=m+0.0125D mm.
4、G为花键长度mm.
非配合尺寸的公差
齿向公差F β
7 14 16 18 19 20 21 22 23 23 24 25 25 27 28 29 30
注：当花键长度g(单位：mm)不为表中数值时，可按6.6条给出的计算式计算。

内花键M值和W值计算
一、内花键量棒测量尺寸的计算公式
D'i=D[tanα-tan(α-Emax/D+invα-inva)] cicibci R D式中：
D'i---量棒的计算直径；R a ci---内花键与量棒接触点上的压力角，以弧度表示，α=cos-1ci。

渐开线花键计算说明

基于GB/T17855-1999 方法的端面花键齿承载能力计算1. 术语、代号及说明2. 计算（渐开线花键）2.1 名义切向力Ft Ft=2000 × T/D 本例：Ft=2000×T÷19.098=104.72T N2.2 单位载荷W W=Ft/z ×l ×cos αD 本例：W=104.72T/24×25×cos34 °=0.2105T N/mm 2.3 系数（1）使用系数K1（2）齿侧间隙系数K2当花键副的受力状态如图 1 所示时，渐开线花键或矩形花键的各键齿上所受的载荷大小，除取决于键齿弹性变形大小外，还取决于花键副的侧隙大小。

在压轴力的作用下，随着侧隙的变化（一半圆周间隙增大，另一半圆周间隙减小），内花键与外花键的两轴线将出现一个相对位移量e0。

其位移量e0 的大小与花键的作用侧隙（间隙）大小和制造精度高低等因素有关。

产生位移后，使载荷分布在较少的键齿上（对渐开线花键失去了自动定心的作用），因而影响花键的承载能力。

此影响用齿侧间隙系数K2 予以考虑. 通常K2 =1.1 ～3.0 。

当压轴力较小、花键副的精度较高时，可取K2=1.1 ～1.5; 当压轴力较大、花键副的精度较低时，可取K2=2.0～3.0; 当压轴力为零、只承受转矩时，K2=1.0 。

图 1 只承受压轴力F、无转矩T，内外花键的位置（3）分配系数K3 花键副的内花键和外花键的两轴线在同轴状态下，由于其齿距累积误差（分度误差）的影响，使花键副的理论侧隙（单齿侧隙）不同，各键齿所受载荷也不同。

这种影响用分配系数K3 予以考虑。

对于磨合前的花键副，当精度较高时（按GB/T 1144 标准为精密级的矩形花键或精度等级按GB/T3478.1 标准为5 级或高于5级时），K3=1.1 ～1.2; 当精度较低时（按GB/Tll44 标准为一般用的矩形花键或精度等级按GB/T3478.1 标准低于 5 级时），K3= 1.3 ～1.6 。

渐开线花键计算说明

基于GB/T17855-1999方法的端面花键齿承载能力计算1.术语、代号及说明2.计算(渐开线花键)2.1名义切向力FtFt=2000×T/D本例：Ft=2000×T÷19.098=104.72T N2.2单位载荷WW=Ft/z×l×cosαD本例：W=104.72T/24×25×cos34°=0.2105T N/mm2.3系数（1）使用系数K1（2）齿侧间隙系数K2当花键副的受力状态如图1所示时，渐开线花键或矩形花键的各键齿上所受的载荷大小，除取决于键齿弹性变形大小外，还取决于花键副的侧隙大小。

在压轴力的作用下，随着侧隙的变化(一半圆周间隙增大，另一半圆周间隙减小)，内花键与外花键的两轴线将出现一个相对位移量e0。

其位移量e0的大小与花键的作用侧隙(间隙)大小和制造精度高低等因素有关。

产生位移后，使载荷分布在较少的键齿上(对渐开线花键失去了自动定心的作用)，因而影响花键的承载能力。

此影响用齿侧间隙系数K2予以考虑.通常K2=1.1～3.0。

当压轴力较小、花键副的精度较高时，可取K2=1.1～1.5;当压轴力较大、花键副的精度较低时，可取K2=2.0～3.0;当压轴力为零、只承受转矩时，K2=1.0。

图1 只承受压轴力F、无转矩T，内外花键的位置（3）分配系数K3花键副的内花键和外花键的两轴线在同轴状态下，由于其齿距累积误差(分度误差)的影响，使花键副的理论侧隙(单齿侧隙)不同，各键齿所受载荷也不同。

这种影响用分配系数K3予以考虑。

对于磨合前的花键副，当精度较高时(按GB/T 1144标准为精密级的矩形花键或精度等级按GB/T3478.1标准为5级或高于5级时)，K3=1.1～1.2;当精度较低时(按GB/Tll44标准为一般用的矩形花键或精度等级按GB/T3478.1标准低于5级时)，K3=1.3～1.6。

对于磨合后的花键副，各键齿均参与工作，且受载荷基本相同时，取K3=1.0。

渐开线花键计算方法

模数m = 3 齿数z = 15 标准压力角αD = 30° 配合代号：H7/h7 分度圆直径 D = m×z = 45 基圆直径Db = m×z×cos(αD) = 38.9711 周节p = π×m = 9.42477796076937 内花键大径Dei = m×(z+1.5) = 49.5 外花键作用齿厚上偏差esv = 0 (根据<<机械传动设计手册>>1463页表9-1-49或由公差代号计算) 外花键渐开线起始圆直径最大值：DFemax = 2×((0.5Db)^2+(0.5Dsi n(αD)-(hs-0.5esv/tan(αD))/sin(αD))^2)^0.5 = 41.8669 (其中hs = 0.6m = 1.8) 内花键小径Dii = DFemax+2CF) = 42.47 (其中CF = 0.1m = .3) 内花键基本齿槽宽E = 0.5πm = 4.71238898 外花键基本齿厚S = 0.5πm = 4.71238898 内花键：内花键总公差T+λ = 40i*+160i** = 179 其中i* = 0.45(D)^(1/3) + 0.001D (D = (30×50)^0.5 = 38.7298334620742) i** = 0.45(E)^(1/3) + 0.001E (E = (3×6)^0.5 = 4.24264068711928) 周节累积公差Fp = 7.1(L)^0.5 + 18 = .078 其中分度圆周长之半L = πmz/2 = 70.6858347057703 网址：齿形公差ff = 6.3ψf + 40 = .062 其中公差因数ψf = m + 0.0125D = 3.48412291827593 齿向公差Fβ = 2.0×(g)^0.5 + 10 = .023 其中花键长度g = 40 综合公差λ= 0.6((Fp)^2 + (ff)^2 + (Fβ)^2)^0.5 = .061 作用齿槽宽最小值Evmin = 0.5πm = 4.712 实际齿槽宽最大值Emax = Evmin + (T+λ) = 4.891 实际齿槽宽最小值Emin = Evmin + λ =4.773 作用齿槽宽最大值Evmax = Emax - λ = 4.83 外花键：外花键大径Dee = m×(z + 1) = 48 外花键小径Die = m×(z - 1.5) = 40.5 外花键总公差T+λ = 40i*+160i** = 179 其中i* = 0.45(D)^(1/3) + 0.001D (D = (30×50)^0.5 = 38.7298334620742) i** = 0.45(E)^(1/3) + 0.001E (E = (3×6)^0.5 = 4.24264068711928) 周节累积公差Fp = 7.1(L)^0.5 + 18 = .078 其中分度圆周长之半L = πmz/2 = 70.6858347057703 齿形公差ff = 6.3ψf + 40 = .062 其中公差因数ψf = m + 0.0125D = 3.48412291827593 齿向公差Fβ = 2.0×(g)^0.5 + 10 = .023 其中花键长度g = 40 来源：标准分享站综合公差λ= 0.6((Fp)^2 + (ff)^2 + (Fβ)^2)^0.5 = .061 作用齿厚最小值Svmin = Smin + λ = 4.594 实际齿厚最大值Smax = Svmax - λ = 4.651 实际齿厚最小值Smin = Svmax - (T+λ) =4.533 作用齿厚最大值Svmax = S + esv = 4.712 30°平齿根花键计算书第 2 页量棒直径DRi = DRe = 5.04 内花键量棒中心圆上的压力角invαi = Emax/D + invαD - DRi/Db = 4.891/45 + inv(αD) - 5.04/38.9711 = .108688888888889+5.37514935913267E-02-.129326603560074 = 3.31224454025424E-02 αi = 25.7996333° 内花键棒间距最大值MRimax = Db × cos(90/z)/cosαi - DRi = 37.3 内花键棒间距最小值MRimin = MRimax - Ki×T = 37.07 其中Ki = cosαD × cos(90/z)/sinαi T = (T+λ)-λ 外花键量棒中心圆上的压力角invαe = DRe/Db + invαD + Smin/D - π/z = 5.04/38.9711 + inv(αD) + 4.533/45 - π/15 = .129326603560074+5.37514935913267E-02+.100733333333333-.209439510239319 来源：标准分享站= 7.43805866859188E-02 αe = 33.1259646° 外花键跨棒距最大值MRemin = Db × cos(90/z)/cosαe + DRe = 50.74 外花键跨棒距最小值MRemax = MRemin + Ke×T = 50.557 其中Ke = cosαD × cos(90/z)/sinαe T = (T+λ)-λ 挤压强度计算计算挤压应力σc = 1000T/(ψ×z×h×l×r) = 27.1 MPa 其中传递转矩T = 30000×P/π/n = 658.5722 N×m 系数ψ取0.75 齿数z = 15 花键工作高度h = 0.8×m = 2.4 花键工作长度l = 40 花键平均半径r = D/2 = 22.5 根据联接情况：静联接使用、制造条件：中等热处理工艺：齿面未经热处理许用挤压应力[σc] = 60--100 MPa 挤压强度满足要求σc < [σc]日本花键m3.5在JIS D2001-1959中是第一系列的.计算公式：(1)公称直径d=(Z+2x+0.4)m(2)孔的大径D2:①齿形定心和插孔时，D2=d+0.3m②齿形定心拉孔或大径定心时，D2=d(3)孔的小径d2:d2=d-2m。

渐开线花键设计计算公式

渐开线花键设计计算公式
一、基本齿形
一、尺寸计算
D F e mx=2√（0.5Db）²+（0.5DsinαD-）²-(hs/sinα) ²
三、公差和公差值
1、配合公差指齿槽宽和齿厚的公差
基本偏差对内花键的齿槽宽取基孔制H 它是作用齿槽宽的下偏差对外花键的齿厚取K=0js=(T+λ)/2 h、f、e和d它们是作用齿厚的上偏差
配合尺寸的公差
注：1、＊以分度圆直径D为基础的公差，其公差单位I为：
当D≤500mm时，I=0.45 ³√D+0.001D.
当D＞500mm时，I=0.004D+2.1.
＊＊一基本齿槽宽E或基本齿厚S为基础的公差，其公差单位I为：I=0.45 ³√E+0.001E或
I=0.45 ³√S+0.001S.
式中D、E和S为mm。

2、L为分度圆周长之半，即L=πmZ/2 mm.
3、公差因素φ=m+0.0125D mm.
4、G为花键长度mm.
非配合尺寸的公差
齿向公差Fβ
内花键M值和W值计算
一、内花键量棒测量尺寸的计算公式
D’R i=D b[tanαci-tan(αci-Emax/D+invαci-inva D)]
式中：
D’R i---量棒的计算直径；
a ci---内花键与量棒接触点上的压力角，以弧度表示，αci=cos-¹。

渐开线花键的设计计算

渐开线花键的设计计算渐开线花键的设计计算D=mZ=1、25*24＝302、基圆直径Db：Db＝mZCOSαD＝1、25*24*cos30＝25、983、齿距p：p=πm=1、25π=3、9274、内花键大径基本尺寸Dei：Dei＝m(Z+1、5)=1、25*(24+1、5)=31、8755、内花键大径下偏差：06、内花键大径公差：IT12－14，取IT12，公差值0、2 57、内花键渐开线终止圆直径最小值DFimin：DFimin=m(Z+1)+2CF=1、25*(24+1)+2*0、125=31、58、内花键小径基本尺寸Dii：Dii=DFemax+2CF=28、62+2*0、125=28、879、内花键小径极限偏差：查机械设计手册，为10、基本齿槽宽E：E=0、5πm=0、5*π*1、25=1、96311、作用齿槽宽EV：EV＝0、5πm＝1、96312、作用齿槽宽最小值EVmin：EVmin＝0、5πm＝1、96313、实际齿槽宽最大值Emax：Emax＝EVmin+（Τ+λ）=1、963+0、137=2、100，其中Τ+λ查机械设计手册，为0、13714、实际齿槽宽最小值Emin：Emin＝EVmin+λ＝1、963+0、048＝2、011 其中λ值查机械设计手册，为0、04815、作用齿槽宽最大值EVmax：EVmax＝Emax－λ＝2、100－0、048＝2、05216、外花键作用齿厚上偏差esV：查机械设计手册，为017、外花键大径基本尺寸Dee：Dee=m(Z+1)＝1、25*（24+1）＝31、2518、外花键大径上偏差esV/tanαD：19、外花键大径公差：查机械设计手册，为0、1620、外花键渐开线起始圆直径最大值DFemax：DFemax=2 ＝28、62 其中：Db=25、98 D=30 αD=30 hs=0、6m=0、6*1、25=0、75esV/tanαD=021、外花键小径基本尺寸Die：Die＝m(Z－1、5)＝28、12522、外花键小径上偏差esV/tanαD：023、外花键小径公差：IT12－14。

渐开线花键计算说明

基于GB/T17855-1999方法的端面花键齿承载能力计算1.术语、代号及说明2.计算(渐开线花键)2.1名义切向力FtFt=2000×T/D本例：Ft=2000×T÷19.098=104.72T N2.2单位载荷WW=Ft/z×l×cosαD本例：W=104.72T/24×25×cos34°=0.2105T N/mm2.3系数（1）使用系数K1（2）齿侧间隙系数K2当花键副的受力状态如图1所示时，渐开线花键或矩形花键的各键齿上所受的载荷大小，除取决于键齿弹性变形大小外，还取决于花键副的侧隙大小。

在压轴力的作用下，随着侧隙的变化(一半圆周间隙增大，另一半圆周间隙减小)，内花键与外花键的两轴线将出现一个相对位移量e0。

其位移量e0的大小与花键的作用侧隙(间隙)大小和制造精度高低等因素有关。

产生位移后，使载荷分布在较少的键齿上(对渐开线花键失去了自动定心的作用)，因而影响花键的承载能力。

此影响用齿侧间隙系数K2予以考虑.通常K2=1.1～3.0。

当压轴力较小、花键副的精度较高时，可取K2=1.1～1.5;当压轴力较大、花键副的精度较低时，可取K2=2.0～3.0;当压轴力为零、只承受转矩时，K2=1.0。

图1 只承受压轴力F、无转矩T，内外花键的位置（3）分配系数K3花键副的内花键和外花键的两轴线在同轴状态下，由于其齿距累积误差(分度误差)的影响，使花键副的理论侧隙(单齿侧隙)不同，各键齿所受载荷也不同。

这种影响用分配系数K3予以考虑。

对于磨合前的花键副，当精度较高时(按GB/T 1144标准为精密级的矩形花键或精度等级按GB/T3478.1标准为5级或高于5级时)，K3=1.1～1.2;当精度较低时(按GB/Tll44标准为一般用的矩形花键或精度等级按GB/T3478.1标准低于5级时)，K3=1.3～1.6。

对于磨合后的花键副，各键齿均参与工作，且受载荷基本相同时，取K3=1.0。

渐开线花键键公法线和跨棒距的计算

渐开线花键键公法线和跨棒距的计算渐开线花键键公法线（Helical Gear Pitch Line）和跨棒距（Root Distance）是花键键的两个主要参数，它们决定了花键键的性能及工作情况。

在计算渐开线花键键公法线和跨棒距时，应该充分考虑花键键的角度及合齿参数等因素，这不仅有利于获得更加准确的参数，也是对花键键质量和性能的保证。

一、渐开线花键键公法线
公法线（P）=√（Mx2+My2+2×Mx×My×cosα）
其中，Mx为横向距离，即任意两齿根间横向的距离，单位：mm；My 为斜向距离，即任意两齿根之间斜向的距离，单位：mm；α为立体角，即任意两齿根之间的立体角度，单位：°。

二、跨棒距
跨棒距是指任意两齿根间的垂直距离，也可称之为横切面距离或根部距离。

由于花键键的公法线和跨棒距存在一定的关系，因此，跨棒距的计算也不可忽视。

一般情况下，跨棒距可以用下面的公式来计算：。

渐开线花键计算公式及参数标注

渐开线花键计算公式及参数标注一、渐开线花键图形圆柱直齿渐开线花键30°平齿根、30°圆齿根、37.5°圆齿根和45°圆齿根，见下图：二、渐开线花键的计算见注③三、渐开线花键的标注1.一般规定在零件图样上,应给出制造花键时所需的全部尺寸、公差和参数,列出参数表,表中应给出齿数、模数、压力角、公差等级和配合类别、渐开线终止圆直径最小值或渐开线起始圆直径最大值、齿跟圆弧最小径曲率半径及其偏差、以及按GB/T3478.5与选用的检验方法有关的相应项目。

也可列出其他项目，例如：大径、小径及其偏差、M值和W 值等项目，必要时画出齿形放大图。

2.标注示例在有关图样和技术文件中,需要标记时,应符合如下规定:内花键:INT外花键:EXT花键副:INT/EXT齿数:z(前面加齿数值)模数:m(前面加模数值)30°平齿根:30P30°圆齿根:30R37.5°圆齿根:37.545°圆齿根:4545°直线齿形圆齿根:45ST公差等级:4、5、6或7配合类别:H(内花键);k、js、h、f、e或d(外花键)标准号:GB/T3478.1-2008示例1：花键副,齿数24,模数2.5、30°圆齿根,公差等级为5级,配合类别为H/h。

花键副:INT/EXT 24z×2.5m×30R×5H/5h GB/T3478.1-2008内花键:I NT 24z×2.5m×30R×5H GB/T3478.1-2008外花键:EXT 24z×2.5m×30R×5h GB/T3478.1-2008示例2：花键副,齿数24、模数2.5、内花键为30°平齿根、公差等级为6级；外花键为30°圆齿根、公差等级为5级、配合类别为H/h。

花键副:INT/EXT 24z×2.5m×30P/R×6H/5h GB/T3478.1-2008内花键:INT 24z×2.5m×30P×6H GB/T3478.1-2008外花键:EXT 24z×2.5m×30R×5h GB/T3478.1-2008示例3：花键副,齿数24、模数2.5、37.5°圆齿根、公差等级6级、配合类别为H/h。

渐开线花键尺寸计算公式

小径
内花键小径最小值内花键小径极限偏差齿根圆弧最小曲率半径
作用齿槽宽最小值
实际齿槽宽最大值
量棒直径
棒间距最大值
棒间距最小值
棒间距最大值
棒间距最小值
内花键参数表 Z m αD
Dei
DFimin Dii Diimin
Rimin EVmin Emax Dri Mrimax(奇数齿) Mrimin(奇数齿) Mrimax(偶数齿) Mrimax(偶数齿)
E
作用齿槽宽
EV
T
λ
作用齿槽宽最小值
EVmin
实际齿槽宽最大值
Emax
实际齿槽宽最小值
Emin
作用齿槽宽最大值
EVmax
内花键与量棒接触点处直径
Dci
内花键与量棒接触点上压力角
αci(弧度)
量棒直径
Dri(计算值)
量棒直径
Dri(取值)
棒间距
Mri
5 35 30 0.5236 6H GB/T3478.1-1995
渐开线内花键尺寸计算公式
模数
m
齿数
Z
压力角
αD(度)
压力角
αD(弧度)
公差等级和配合级别
分度圆直径
D
基圆直径
Db
齿距
p
内花键大径尺寸
30度平齿根
Dei
30度圆齿根
Dei
37.5度圆齿根
Dei
45度圆齿根
Dei
内花键大径下偏差
内花键大径公差
内花键渐开线终止圆直径最小值
30度平齿根和圆齿根
DFimin
37.5度圆齿根
9
Mrimax(奇数齿)
Mrimin(奇数齿)

渐开线花键完整计算

齿数Z / 44模数M / 2压力角ao30花键组合长度lmm32外花键外径deemm90外花键短径模具mm84.4内花键短径diimm86根圆角半径ρmm0.8渐开线起始圆直径dfemm85.7工作齿高度h wmm2全齿高度hmm2.8弦齿厚度sfnmm4.297319输入扭矩tn.m11458.8材料抗拉强度σbmpa980材料屈服强度σsma835安全系数SH / 1.25齿根弯曲强度安全系数SF / 1服务系数K1 / 1.25齿隙系数K2 / 1.1分配系数K3 / 1.1轴向偏心载荷系数K4 / 1.5应力转换系数K / 0.15齿磨损允许的压应力σh1mpa10齿磨损允许的压应力σh2mpa9.4弯矩mbn.m0作用直径dhmm85 .18773应力集中系数αTN / 2.238703公称切向力ftn260427.3单位载荷wn / mm213.5764剪应力τ渐开线花键如下：tnmpa94.401321，齿面的允许接触强度[σH] mpa294.4353σhmpa106.78822，齿根的允许弯曲强度[σF] mpa431.9559计算渐开线花键的承载力1.花键对的基本参数，齿表面压应力（计算值），2。

工作条件参数3，检查结果σfmpa168.26663，齿根的容许剪切强度[τF] mpa215.978，τfmaxmpa211.33654外部花键的抗扭强度（允许值）[σv] mpa368.0441σvmpa163.5079齿表面摩擦的允许压应力[σH1] mpa110σhmpa106.7882齿表面摩擦的允许压应力[σH2] mpa9 .4σhmpa106.7882b，花键对的耐磨性很长，并且齿表面的压应力（计算值）不符合要求。

5当花键对工作108个周期时，齿面的压应力（计算值）满足要求。

齿根的最大剪切应力（计算值）满足要求。

等效应力（计算值）满足要求。

弯曲应力（计算值）满足淬火和回火淬火淬火95110135170185185205碳钢化碳碳化碳化碳化碳化碳化碳钢化碳镍铁合金的三重淬火0.36363636364≤1.0> 1.0-1.5> 1.5-2.2.1.1-1.31.2-1.1.3-1.1.2-1.1.2-1.1.2-1.1.2-1.3-1.71.6-2.41.7-2.91.4-2.91.8-2.81.9-3.51.5-2.12.0-3-3.22.1-4.11.11.2-1.61.3-2.11 .11.4.4.4-2.11.4-2.4-2.1.2-1.1.1.1.1.1.- 2.41.3-1.81.5-2.51.6-3.01.4-2.01.7-2.91.8-3.61.5-2.21.9-3.32.0-4.21.6-2.42.1-3.62.2-4.81.3-2.01.4-2.81.5-3.41.4-2.21.6-3.21.7-屈服强度[σS] 83578535545抗拉强度[σb] 1080980600，材料的机械性能等级机械性能等级20ccrmnti40cr> 30-50> 50-80> 80-120> 120机械性能等级20ccrmnti40cr> 30-50> 50-80> 80-120> 120系列或模数/ mm平均圆直径DM灯系列或m≤2≤30> 30> 30> 50> 50> 50> 50> 50-120> 120> 120或模量/ mm平均圆直径DM灯系列或m ≤2≤30> 30> 30> 50> 50> 50>50> 50> 80> 80> 120> 120> 120> 120> 120> K4系列或2 <m≤55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <m≤10≤30> 30-50> 50-80> 80-120> 120≤30L / DM渐开线花键少0.3渐开线花键多0.15应力转换系数K值牙齿表面磨损允许的压应力σH1，σH2值（摘自GB / t17855-1999）σH1值σH2值σH2值未经热处理20hrc 淬火和回火28hrc淬火40hrc45hrc50hrc渗碳和氮化淬火20hrc中等冲击1.25严重冲击1.75或更大1.502.00或更大1.752.25或更大均匀平衡轻微冲击中等冲击1.001.251.50服务系数K1原动机（输入端）工作机械（输出端）均匀，平衡0.028×布氏硬度值0.032×布氏硬度值0.3×洛氏硬度值0.4×洛氏硬度值。

渐开线花键完整计算

渐开线花键：键齿在圆柱（或圆锥）面上且齿形为渐开线的花键称为渐开线花键。

渐开线花键连接采用齿形定心花键与渐开线花键：渐开线花键是花键的一种，而传递转矩的部件一般通过键和花键联接。

普遍采用的是矩形花键和渐开线花键。

渐开线花键的优点：渐开线花键应用日趋广泛。

这是由于渐开线花键较矩形花键有许多优点，如齿数多、齿端，齿根部厚，承载能力强，易自动定心，安装精度高。

相同外形尺寸下花键小径大，有利于增加轴的刚度。

渐开线花键便于采用冷搓、冷打、冷挤等无切屑加工工艺方法，生产效率高，精度高，并且节约材料。

渐开线花键参数：基本参数渐开线花键的基本参数包括规格、模数、齿数、压力角、变位系数（公称值）。

定心花键孔与花键轴之间的定心方法，指的是在直径方向上间隙设定得最小的部位。

包括齿面定位、大径定位、小径定位。

配合量配合量是指定心部位过盈或间隙状态，包括间隙、中间配合、过盈。

基本参数的确定方法：从已有的规格中选择合适的参数可节省时间、防止遗漏探讨。

合适的参数值可避免表面压溃（静连接）及过度磨损（动连接）等强度校核计算（简单计算法），或花键承载能力校核计算（精确计算法）。

一般情况可以直接采用规格值的各参数数值。

已有规格参数的特征1）GB规格（ISO）：压力角符号为M，压力角系列有30°、37.5°（模数0.5～10）、45°（模数0.25～2.5），变为系数0。

2）旧JIS规格：压力角符号M，压力角20°（模数0.8）。

3）NES规格（参考）：压力角符号M，压力角30°（模数0.5左右）。

4）SAE规格：压力角符号DP，压力角30°（模数0）。

参数的补充特征1）花键的压力角大，则键齿强度大，在传递圆周力相同时，大压力角的正压力也大，故摩擦力大。

选择压力角时主要从构件的工作特点去考虑，如有无滑动、浮动以及配合性质和工艺方法等方面考虑。

2）加工精密刀具、检具工装时，即使是使用规格参数，也全部需要制作专用件，从这个意义出发是没有必要保证规格参数的。

渐开线花键完整计算

齿数Z/44模数M/2压力角ao30花键组合长度lmm32外花键外径deemm90外花键短直径模具mm84.4内花键短直径diimm86齿根圆角半径ρmm0.8渐开线起始圆直径dfemm85.7工作齿高h wmm2全齿高hmm2.8弦齿厚度sfnmm4.297319输入扭矩tn.m11458.8材料抗拉强度σbmpa980材料屈服强度σsma835安全系数SH/1.25齿根弯曲强度安全系数SF/1使用系数K1/1.25齿隙系数K2/1.1分布系数K3/1.1轴向偏心载荷系数K4/1.5应力转换系数K/0.15齿面磨损许用压应力σh1mpa10轮齿磨耗许用压应力σh2mpa9.4弯矩mbn.m0作用直径dhmm85.18773应力集中系数αTN/2.238703名义切向力ftn260427.3单位载荷wn/mm213.5764剪应力τ渐开线花键为：tnmpa94.401321，齿面许用接触强度[σH]mpa294.4353σhmpa106.78822，齿根许用抗弯强度[σF]mpa431.9559计算渐开线花键1的承载能力。

花键副的基本参数，齿面压应力（计算值），2。

工况参数3，检验结果σfmpa168.26663，齿根许用抗剪强度[τF]mpa215.978，τfmaxmpa211.33654外花键抗扭强度（许用值）[σv]mpa368.0441σvmpa163.5079齿面摩擦许用压应力[σH1]mpa110σhmpa106.7882齿面摩擦许用压应力[σH2]mpa9.4σhmpa106.7882b，花键副的耐磨性很长，齿面压应力（计算值）不符合要求。

5花键副工作108周时，齿面压应力（计算值）符合要求。

齿根最大剪应力（计算值）符合要求。

等效应力（计算值）符合要求。

碳合金渗碳和渗碳的计算值应满足渗碳温度为1851.1.361.361.361.1碳化温度大于1851.1.361.1碳化温度的要求。

渐开线花键计算公式

渐开线花键计算公式渐开线花键是一种以直线摆线架构实现的机械构造，常用于锁具或机械传动装置中。

它的设计基于渐开线曲线，使得锁或传动装置能够顺利进行旋转或移动。

在设计渐开线花键时，需要考虑到花键的几何形状、花键的尺寸和材料强度等因素。

下面将详细介绍渐开线花键的计算公式和相关设计原则。

1.接触角原则：花键的接触角应该足够大，以确保花键与花键槽之间有足够的接触面和嵌合深度，以避免花键因承受大的力而滑动或变形。

2.压力角原则：花键的压力角决定了花键的载荷传递能力。

压力角越小，花键的承载能力越高。

3.外形尺寸原则：花键的外形尺寸要适当，既要考虑花键的强度，又要满足装配和制造的要求。

1.花键宽度B的计算公式：B = 2d * tan(φ/2)其中，d为轴的直径，φ为花键的压力角。

2.计算滚动圆半径R的公式：R = E * tan(a1) / (1 - sin(a1 - a2))其中，E为花键与花键槽的插入量，a1为初始角度，a2为最终角度。

3.计算滚动圆偏心距e的公式：e = (B - d * tan(φ/2)) / 2其中，B为花键宽度，d为轴的直径，φ为花键的压力角。

4.计算花键长度L的公式：L=π*D*(a2-a1)/360其中，D为轴的直径，a1为初始角度，a2为最终角度。

5.计算花键横向力Fs的公式：Fs = Fr * cot(φ/2)其中，Fr为轴向力，φ为花键的压力角。

6.计算花键轴向力Fa的公式：Fa = Fs * tan(φ/2)其中，Fs为花键的横向力，φ为花键的压力角。

以上是渐开线花键的一些基本计算公式，根据具体的设计需求和要求，还可以进行更加复杂的计算和优化。

在实际设计中，还需要考虑到材料的强度、制造工艺和装配要求等因素，并结合实际应用场景和使用条件进行综合设计。

渐开线花键强度校核(完整计算)

[σF]
Mpa 476.0331
齿根弯曲应力(计算值)
σF
Mpa 26.62417
满足要求
3、齿根许用剪切强度齿根最大剪切应力(计算值)
[τF] τFmax
Mpa 238.0165 Mpa 419.845 不满足要求
4、外花键扭转与弯曲强度(许用值) [σv]
当量应力(计算值)
σv
Mpa 368.0441 Mpa 333.271 满足要求
2.1-3.6
1.3-2.0
1.4-2.8
1.4-2.2
1.6-3.2
1.5-2.4
1.8-3.6
1.6-2.6
2.0-3.9
1.7-2.8
2.2-4.2
1.458333333
>1.5-2.0 1.3-1.7 1.5-2.3 1.7-2.9 1.9-3.5 2.1-4.1 1.4-2.4 1.6-3.0 1.8-3.6 2.0-4.2 2.2-4.8 1.5-3.4 1.7-4.0 1.9-4.6 2.1-5.2 2.3-5.6
5、齿面耐磨损能力计算
a、花键副在108循环数以下工作时耐磨损能力
齿面摩损许用压应力齿面压应力(计算值)
[σH1] σH
Mpa Mpa 满足要求
110 52.60115
b、花键副长期无磨损时耐磨损能力
齿面摩损许用压应力齿面压应力(计算值)
[σH2] σH
Mpa
9.4
Mpa 52.60115
不满足要求
0.3
较多齿渐开线花键
0.15
系列或模数/mm 轻系列或m≤2 中系列或2<m≤5
5<m≤10
轴向偏载系数K4
