化工原理实验思考题以及答案

化工原理实验思考题以及答案

化工原理实验思考题以及答案1.什么是判断流体流动类型的依据,它的计算式是什么?其在什么范围内为湍流,在什么范围内为层流?答:判断流体流动类型的依据是雷诺数,它的计算式是Re 当Re4000时,形成湍流,当Re≤20XX年时为层流。

2.在雷诺演示实验中,为什么要将顶上水槽内的液面维持恒定?答:为了保持水压稳定从而使流速稳定。

对于一定温度的流体,在特定的圆管内du , 流体在直圆管内流动时,流动,雷诺准数只与流速有关。

本实验是改变水在管内的速度,观察不同雷诺准数下流体流型的变化。

要想观察不同雷诺数下的流体类型,那么在某一雷诺准数下的流速要维持恒定。

假如顶上水槽的液面不断变化,那么管中流体的流速也会不断改变,无法达到实验要求。

所以,顶上水槽内的液面要维持恒定。

3.液液萃取实验的原理是什么?实验中塔高的计算方法是什么?答:液液萃取实验的原理是利用混合物中各个组分在外加溶剂中的溶解度的差异而实现组分分离的单元操作。

萃取塔的有效接触高度H HOR NOR NOR xF xRxm4.测定全回流和部分回流总板效率与单板效率时各需测几个参数?取样位置在何处?答:测定全回流总板效率要测定塔顶浓度和塔底浓度,分别在塔顶回流液处、塔底处取样;同时还应已知相平衡关系,全塔实际板数。

测定全回流单板效率要测定yn、yn+1、xn;分别取第n块塔板上下汽相样及第n块板降液管内的液样;同时还应已知相平衡关系。

5.筛板精馏塔实验中,查取进料液的汽化潜热时定性温度取何值?答:应取进料液的泡点温度作为定性温度。

6.过滤的基本原理是什么?影响过滤速度的主要因素有那些?答:过滤是以某种多孔物质为介质来处理悬浮液以达到固、液分离的一种操作过程,即在外力的作用下,悬浮液中的液体通过固体颗粒层(即滤渣层)及多孔介质的孔道而固体颗粒被截留下来形成滤渣层,从而实现固、液分离。

影响过滤速度的主要因素有压力差△p,滤饼厚度L,滤饼和悬浮液的性质、组成、特性,悬浮液温度,过滤介质的阻力等。

化工原理实验思考题及答案

化工原理实验思考题及答案

化工原理实验思考题(填空与简答)一、填空题:1.孔板流量计的Re ~C 关系曲线应在 单对数 坐标纸上标绘。

2.孔板流量计的R V S ~关系曲线在双对数坐标上应为 直线 。

3.直管摩擦阻力测定实验是测定 λ 与 Re_的关系,在双对数坐标纸上标绘。

4.单相流动阻力测定实验是测定 直管阻力 和 局部阻力 。

5.启动离心泵时应 关闭出口阀和功率开关 。

6.流量增大时离心泵入口真空度 增大_出口压强将 减小 。

7.在精馏塔实验中,开始升温操作时的第一项工作应该是 开循环冷却水 。

8.在精馏实验中,判断精馏塔的操作是否稳定的方法是 塔顶温度稳定9.在传热实验中随着空气流量增加其进出口温度差的变化趋势:_进出口温差随空气流量增加而减小 。

10.在传热实验中将热电偶冷端放在冰水中的理由是 减小测量误差 。

11.萃取实验中_水_为连续相, 煤油 为分散相。

12.萃取实验中水的出口浓度的计算公式为 E R R R E V C C V C /)(211-= 。

13.干燥过程可分为 等速干燥 和 降速干燥 。

14.干燥实验的主要目的之一是 掌握干燥曲线和干燥速率曲线的测定方法 。

15.过滤实验采用悬浮液的浓度为 5% , 其过滤介质为 帆布 。

16.过滤实验的主要内容 测定某一压强下的过滤常数 。

17.在双对数坐标系上求取斜率的方法为: 需用对数值来求算,或者直接用尺子在坐标纸上量取线段长度求取 。

18.在实验结束后,关闭手动电气调节仪表的顺序一般为: 先将手动旋钮旋至零位,再关闭电源。

19.实验结束后应清扫现场卫生,合格后方可离开。

20.在做实验报告时,对于实验数据处理有一个特别要求就是: 要有一组数据处理的计算示例。

21.在阻力实验中,两截面上静压强的差采用倒U 形压差计测定。

22.实验数据中各变量的关系可表示为表格,图形和公式.23.影响流体流动型态的因素有流体的流速、粘度、温度、尺寸、形状等.24.用饱和水蒸汽加热冷空气的传热实验,试提出三个强化传热的方案(1)增加空气流速(2)在空气一侧加装翅片(3)定期排放不凝气体。

化工原理实验课后思考题答案

化工原理实验课后思考题答案

实验流体流动阻力的测定1、进展测试系统的排气工作时,是否应关闭系统的出口阀门?为什么?答:在进展测试系统的排气时,不应关闭系统的出口阀门,因为出口阀门是排气的通道,假设关闭,将无法排气,启动离心泵后会发生气缚现象,无法输送液体。

2、如何检验系统内的空气已经被排除干净?答:可通过观察离心泵进口处的真空表和出口处压力表的读数,在开机前假设真空表和压力表的读数均为零,说明系统内的空气已排干净;假设开机后真空表和压力表的读数为零,那么说明,系统内的空气没排干净。

3、在U形压差计上装设“平衡阀〞有何作用?在什么情况下它是开着的,又在什么情况下它应该关闭的?答:用来改变流经阀门的流动阻力以到达调节流量的目的,其作用对象是系统的阻力,平衡阀能够将新的水量按照设计计算的比例平衡分配,各支路同时按比例增减,仍然满足当前气候需要下的部份负荷的流量需求,起到平衡的作用。

平衡阀在投运时是翻开的,正常运行时是关闭的。

4、U行压差计的零位应如何校正?答:先翻开平衡阀,关闭二个截止阀,即可U行压差计进展零点校验。

5、为什么本实验数据须在对数坐标纸上进展标绘?答:因为对数可以把乘、除变成加、减,用对数坐标既可以把大数变成小数,又可以把小数扩大取值范围,使坐标点更为集中清晰,作出来的图一目了然。

6、你在本实验中掌握了哪些测试流量、压强的方法,它们各有什么特点?答:测流量用转子流量计、测压强用U形管压差计,差压变送器。

转子流量计,随流量的大小,转子可以上、下浮动。

U形管压差计构造简单,使用方便、经济。

差压变送器,将压差转换成直流电流,直流电流由毫安表读得,再由的压差~电流回归式算出相应的压差,可测大流量下的压强差。

实验离心泵特性曲线的测定1、离心泵启动前为什么要先灌水排气?本实验装置中的离心泵在安装上有何特点?答:为了防止打不上水、即气缚现象发生。

2、启动泵前为什么要先关闭出口阀,待启动后,再逐渐开大?而停泵时,也要先关闭出口阀?答:防止电机过载。

化工原理实验课后思考题答案

化工原理实验课后思考题答案

实验流体流动阻力的测定1、进行测试系统的排气工作时,是否应关闭系统的出口阀门?为什么?答:在进行测试系统的排气时,不应关闭系统的出口阀门,因为出口阀门是排气的通道,若关闭,将无法排气,启动离心泵后会发生气缚现象,无法输送液体。

2、如何检验系统内的空气已经被排除干净?答:可通过观察离心泵进口处的真空表和出口处压力表的读数,在开机前若真空表和压力表的读数均为零,表明系统内的空气已排干净;若开机后真空表和压力表的读数为零,则表明,系统内的空气没排干净。

3、在U形压差计上装设“平衡阀”有何作用?在什么情况下它是开着的,又在什么情况下它应该关闭的?答:用来改变流经阀门的流动阻力以达到调节流量的目的,其作用对象是系统的阻力,平衡阀能够将新的水量按照设计计算的比例平衡分配,各支路同时按比例增减,仍然满足当前气候需要下的部份负荷的流量需求,起到平衡的作用。

平衡阀在投运时是打开的,正常运行时是关闭的。

4、U行压差计的零位应如何校正?答:先打开平衡阀,关闭二个截止阀,即可U行压差计进行零点校验。

5、为什么本实验数据须在对数坐标纸上进行标绘?答:因为对数可以把乘、除变成加、减,用对数坐标既可以把大数变成小数,又可以把小数扩大取值范围,使坐标点更为集中清晰,作出来的图一目了然。

6、你在本实验中掌握了哪些测试流量、压强的方法,它们各有什么特点?答:测流量用转子流量计、测压强用U形管压差计,差压变送器。

转子流量计,随流量的大小,转子可以上、下浮动。

U形管压差计结构简单,使用方便、经济。

差压变送器,将压差转换成直流电流,直流电流由毫安表读得,再由已知的压差~电流回归式算出相应的压差,可测大流量下的压强差。

实验离心泵特性曲线的测定1、离心泵启动前为什么要先灌水排气?本实验装置中的离心泵在安装上有何特点?答:为了防止打不上水、即气缚现象发生。

2、启动泵前为什么要先关闭出口阀,待启动后,再逐渐开大?而停泵时,也要先关闭出口阀?答:防止电机过载。

《化工原理》实验思考题题目及答案

《化工原理》实验思考题题目及答案
不合理因为水从水池或水箱输送到水泵靠地是液面上地大气压与泵入口处真空度产生地压强差将水从水箱压入泵体由于进口管安装阀门无疑文档收集自网络仅用于个人学习增大这一段管路地阻力而使流体无足够地压强差实现这一流动过程
、进行测试系统地排气工作时,是否应关闭系统地出口阀门?为什么?
答:在进行测试系统地排气时,不应关闭系统地出口阀门,因为出口阀门是排气地通道,若关闭,将无法排气,启动离心泵后会发生气缚现象,无法输送液体.文档收集自网络,仅用于个人学习
答:不是地,θΔμ(), θ是代表过滤速率,它随着过滤地进行,它是一个逐渐减少地过程,虽然Δ增大一倍,表面上是时间减少一倍,单过滤速率减少,所以过滤得到相同地滤液,所需地时间不是原来地一半,比一半要多.文档收集自网络,仅用于个人学习
实验七、蒸汽—空气总传热系数地测定
、在测定传热系数时,按现试验流程,用管内冷凝液测定传热速率与用管外冷却水测定传热速率哪种方法更准确?为什么?如果改变流程,是蒸汽走环隙,冷却水走管内,用哪种方法更准确?答:文档收集自网络,仅用于个人学习
流体流动阻力实验
一、在本实验中必须保证高位水槽中始终有溢流,其原因是:
、只有这样才能保证有充足地供水量.
、只有这样才能保证位压头地恒定.
、只要如此,就可以保证流体流动地连续性.
二、本实验中首先排除管路系统中地空气,是因为:
、空气地存在,使管路中地水成为不连续地水.
、测压管中存有空气,使空气数据不准确.
、离心泵地特性曲线是否与连接地管路系统有关?
答:离心泵地特性曲线与管路无关.当离心泵安装在特定地管路系统中工作时,实际地工作压头和流量不仅与离心泵本身地性能有关,还与管路地特性有关.文档收集自网络,仅用于个人学习
、离心泵流量增大时,压力表与真空表地数值如何变化?为什么?

化工原理实验思考题答案

化工原理实验思考题答案

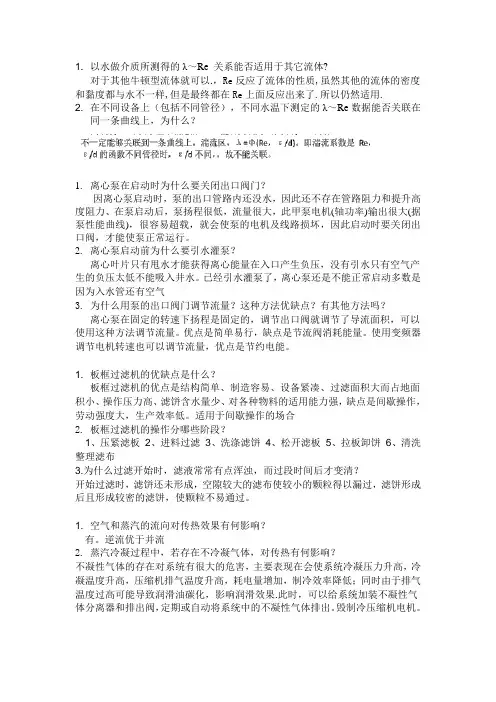

1. 以水做介质所测得的λ~Re 关系能否适用于其它流体?对于其他牛顿型流体就可以.,Re反应了流体的性质,虽然其他的流体的密度和黏度都与水不一样,但是最终都在Re上面反应出来了.所以仍然适用.2. 在不同设备上(包括不同管径),不同水温下测定的λ~Re数据能否关联在同一条曲线上,为什么?1.离心泵在启动时为什么要关闭出口阀门?因离心泵启动时,泵的出口管路内还没水,因此还不存在管路阻力和提升高度阻力、在泵启动后,泵扬程很低,流量很大,此甲泵电机(轴功率)输出很大(据泵性能曲线),很容易超载,就会使泵的电机及线路损坏,因此启动时要关闭出口阀,才能使泵正常运行。

2.离心泵启动前为什么要引水灌泵?离心叶片只有甩水才能获得离心能量在入口产生负压,没有引水只有空气产生的负压太低不能吸入井水。

已经引水灌泵了,离心泵还是不能正常启动多数是因为入水管还有空气3.为什么用泵的出口阀门调节流量?这种方法优缺点?有其他方法吗?离心泵在固定的转速下扬程是固定的,调节出口阀就调节了导流面积,可以使用这种方法调节流量。

优点是简单易行,缺点是节流阀消耗能量。

使用变频器调节电机转速也可以调节流量,优点是节约电能。

1. 板框过滤机的优缺点是什么?板框过滤机的优点是结构简单、制造容易、设备紧凑、过滤面积大而占地面积小、操作压力高、滤饼含水量少、对各种物料的适用能力强,缺点是间歇操作,劳动强度大,生产效率低。

适用于间歇操作的场合2.板框过滤机的操作分哪些阶段?1、压紧滤板2、进料过滤3、洗涤滤饼4、松开滤板5、拉板卸饼6、清洗整理滤布3.为什么过滤开始时,滤液常常有点浑浊,而过段时间后才变清?开始过滤时,滤饼还未形成,空隙较大的滤布使较小的颗粒得以漏过,滤饼形成后且形成较密的滤饼,使颗粒不易通过。

1. 空气和蒸汽的流向对传热效果有何影响?有。

逆流优于并流2.蒸汽冷凝过程中,若存在不冷凝气体,对传热有何影响?不凝性气体的存在对系统有很大的危害,主要表现在会使系统冷凝压力升高,冷凝温度升高,压缩机排气温度升高,耗电量增加,制冷效率降低;同时由于排气温度过高可能导致润滑油碳化,影响润滑效果.此时,可以给系统加装不凝性气体分离器和排出阀,定期或自动将系统中的不凝性气体排出。

(完整版)化工原理实验思考题答案汇总

(完整版)化工原理实验思考题答案汇总

流体流动阻力的测定1.在测量前为什么要将设备中的空气排尽?怎样才能迅速地排尽?为什么?如何检验管路中的空气已经被排除干净?答:启动离心泵用大流量水循环把残留在系统内的空气带走。

关闭出口阀后,打开U形管顶部的阀门,利用空气压强使U形管两支管水往下降,当两支管液柱水平,证明系统中空气已被排除干净。

2.以水为介质所测得的λ~Re关系能否适用于其他流体?答:能用,因为雷诺准数是一个无因次数群,它允许d、u、、变化3.在不同的设备上(包括不同管径),不同水温下测定的λ~Re数据能否关联在同一条曲线上?答:不能,因为Re=duρ/μ,与管的直径有关离心泵特性曲线的测定1.试从所测实验数据分析,离心泵在启动时为什么要关闭出口阀门?本实验中,为了得到较好的实验效果,实验流量范围下限应小到零,上限应到最大,为什么?答:关闭阀门的原因从试验数据上分析:开阀门意味着扬程极小,这意味着电机功率极大,会烧坏电机(2)启动离心泵之前为什么要引水灌泵?如果灌泵后依然启动不起来,你认为可能的原因是什么?答:离心泵不灌水很难排掉泵内的空气,导致泵空转而不能排水;泵不启动可能是电路问题或是泵本身已损坏,即使电机的三相电接反了,泵也会启动的。

(3)泵启动后,出口阀如果不开,压力表读数是否会逐渐上升?随着流量的增大,泵进、出口压力表分别有什么变化?为什么?答:当泵不被损坏时,真空表和压力表读数会恒定不变,水泵不排水空转不受外网特性曲线影响造成的恒压过滤常数的测定1.为什么过滤开始时,滤液常常有混浊,而过段时间后才变清?答:开始过滤时,滤饼还未形成,空隙较大的滤布使较小的颗粒得以漏过,使滤液浑浊,但当形成较密的滤饼后,颗粒无法通过,滤液变清。

?2.实验数据中第一点有无偏低或偏高现象?怎样解释?如何对待第一点数据?答:一般来说,第一组实验的第一点Δθ/Δq会偏高。

因为我们是从看到计量桶出现第一滴滤液时开始计时,在计量桶上升1cm时停止计时,但是在有液体流出前管道里还会产生少量滤液,而试验中管道里的液体体积产生所需要的时间并没有进入计算,从而造成所得曲线第一点往往有较大偏差。

化工原理实验思考题答案

化工原理实验思考题答案

化工原理实验思考题答案1. 解释固液平衡的概念和实验方法。

固液平衡是指固体与液体之间达到平衡状态的过程。

在这种平衡状态下,固体与液体之间的物质转移速率相等,即没有净物质的转移。

实验上可以通过测量固体溶解度来确定固液平衡。

实验方法一般分为饱和溶解度法和过冷溶解度法。

饱和溶解度法是将一定质量的固体样品加入溶剂中,稳定搅拌直至达到平衡状态,然后通过测量过滤液的浓度或固体残渣的质量来确定溶解度。

过冷溶解度法则是在溶液中超过饱和度,然后迅速冷却溶液,通过测量过冷溶液中的溶质质量来确定溶解度。

2. 说明界面活性剂在表面活性的基础上如何发挥乳化和分散作用。

界面活性剂由亲水基团和疏水基团组成,可以在液体界面上形成吸附层。

在这个吸附层中,疏水基团朝向液体内部,亲水基团朝向液体表面。

界面活性剂能够通过降低液体表面的张力来发挥乳化和分散作用。

乳化是指将两种不相溶的液体混合在一起,并形成均匀的乳状液体。

界面活性剂的亲水基团与水相结合,疏水基团与油相结合,使得油相分散在水相中,形成小液滴。

由于界面活性剂的存在,油相液滴之间的相互作用力受到减弱,从而维持乳液的稳定性。

分散是将固体微粒均匀分散在液体中,并保持其分散状态。

界面活性剂的亲水基团与溶液中的水相结合,疏水基团与固体微粒表面结合,使得固体微粒分散在液体中。

界面活性剂降低了固体微粒之间的吸引力,阻止微粒的聚集,并维持其分散状态。

3. 解释萃取的原理,并说明相应的实验方法。

萃取是通过溶剂选择性地将某种或多种溶质从混合物中提取出来的分离技术。

它利用溶剂与溶质之间的相容性差异来实现物质的提取和分离。

萃取的原理基于两相系统的分配平衡,一般包括有机相和水相。

在混合物中,溶质能够选择性地在有机相和水相之间分配,从而实现分离。

当溶液在两相之间达到平衡时,溶质在两相中的分布比例与其在两相中的浓度成正比。

实验方法一般包括单级萃取和多级萃取。

单级萃取即通过一次萃取过程将目标物质提取到有机相或水相中,然后通过分离两相来分离目标物质。

化工原理实验思考题答案

化工原理实验思考题答案

化工原理实验思考题实验一:柏努利方程实验1. 关闭出口阀,旋转测压管小孔使其处于不同方向(垂直或正对流向),观测并记录各测压管中的液柱高度H 并回答以下问题:(1) 各测压管旋转时,液柱高度H 有无变化?这一现象说明了什么?这一高度的物理意义是什么? 答:在关闭出口阀情况下,各测压管无论如何旋转液柱高度H 无任何变化。

这一现象可通过柏努利方2,由于2 H /值指l(2) 为什么C 、D 两点的静压头变化特别明显?答:由于测压管C 、D 两点所对应的管道内径小于两侧为φ12mm ,因此在相同流量的条件下C 、D 两点所对应的管道内的流速大于两侧的流速,根据柏努利方程机械能守恒定律,当C 、D 两点的动能2222d c u u =>22ab u 时, C 、D 两点的静压能ρcd p <ρab p 。

此外从22u d l H f ⋅⋅=λ直管阻力公式可以看出, l 、d 产生的阻力损失Σh f 对C 、D 两点的静压能也有一定的影响。

4. 计算流量计阀门半开和全开A 点以及C 点所处截面流速大小。

答:注:A 点处的管径d=0.0145(m) ;C 点处的管径d=0.012(m)A 点半开时的流速:135.00145.03600408.03600422=⨯⨯⨯=⨯⨯⨯=ππd Vs u A 半 (m/s ) A 点全开时的流速:269.00145.03600416.03600422=⨯⨯⨯=⨯⨯⨯=ππd Vs u A 全 (m/s ) C 点半开时的流速:1965.0012.03600408.03600422=⨯⨯⨯=⨯⨯⨯=ππd Vs u c 半 (m/s )C 点全开时的流速:393.0416.04=⨯=⨯=Vs u (m/s )10111.13⨯-μ同理,根据雷诺实验测定的读数计算其余各点的流量、流速和雷诺准数如原始数据表所述。

2. 根据实验观察到的流态,层流和湍流临界雷诺准数值与公认值有无差距?原因何在?答:略有差距。

《化工原理》实验思考题题目及答案

《化工原理》实验思考题题目及答案
、操作中加大回流比应如何进行?有何利弊?
答:加大回流比地措施,一是减少馏出液量,二是加大塔釜地加热速
率和塔顶地冷凝速率.
加大回流比能提高塔顶馏出液组成,但能耗也而造成产品不合格时,要恢复正常地最快最有效地办法是什么?
答:降低采出率,即减少采出率.降低回流比.
??,当恒量,与之间关系为:↑↓而
、而↓↓所以流量增大,出口处压强表地读数变小.离心泵地流量可由泵地出口阀调节,为什么?
答:调节出口阀门开度,实际上是改变管路特性曲线,改变泵地工作点,可以调节其流量.
、什么情况下会出现“汽蚀”现象?
答:当泵地吸上高度过高,使泵内压力等于或低于输送液体温度下地饱和蒸汽压时,液体气化,气泡形成,破裂等过程中引起地剥蚀现象,称“汽蚀”现象,文档收集自网络,仅用于个人学习
、离心泵启动前为什么要先灌水排气?本实验装置中地离心泵在安装上有何特点?
答:为了防止打不上水、即气缚现象发生.
、启动泵前为什么要先关闭出口阀,待启动后,再逐渐开大?而停泵时,也要先关闭出口阀?
答:防止电机过载.因为电动机地输出功率等于泵地轴功率.根据离心泵特性曲线,当时最小,电动机输出功率也最小,不易被烧坏.而停泵时,使泵体中地水不被抽空,另外也起到保护泵进口处底阀地作用.文档收集自网络,仅用于个人学习
、汽包上装有不凝气排放口和冷凝液排放口,注意两口地安装位置特点并分析其作用?
答:冷凝器上须备有不凝气体地排放口,操作时定期排放,以保持良好地传热效果
实验八气汽对流传热综合实验
、蒸汽和空气进入通道,在测和α时为什么不同呢?答:因为在测给热系数时仅考虑间壁一侧地传热,而传热系数α文档收集自网络,仅用于个人学习
、试对实验中地阻力损失作出说明(是由哪些原因产生地,是直管阻力还是局部阻力).

《化工原理》 实验思考题题目及答案

《化工原理》 实验思考题题目及答案

实验一流体流动阻力测定1、倒∪型压差计的平衡旋塞和排气旋塞起什么作用? 怎样使用?平衡旋塞是打开后,可以进水检查是否有气泡存在,而且能控制液体在U型管中的流量而排气旋塞,主要用于液柱调零的时候使用的,使管内形成气-水柱操作方法如下:在流量为零条件下,打开光滑管测压进水阀和回水阀,旋开倒置U型管底部中间的两个进水阀,检查导压管内是否有气泡存在。

若倒置U型管内液柱高度差不为零,则表明导压管内存在气泡,需要进行赶气泡操作。

开大流量,使倒置U型管内液体充分流动,以赶出管路内的气泡;若认为气泡已赶净,将流量阀关闭;慢慢旋开倒置U型管上部的放空阀,打开底部左右两端的放水阀,使液柱降至零点上下时马上关闭,管内形成气-水柱,此时管内液柱高度差应为零。

然后关闭上部两个放空阀。

2、如何检验测试系统内的空气已经排除干净?在流量为零条件下,打开光滑管测压进水阀和回水阀,旋开倒置U型管底部中间的两个进水阀。

若倒置U型管内液柱高度差不为零,则表明导压管内存在气泡,需要进行赶气泡操作。

知道,U型管高度差为零时,表示气泡已经排干净。

3、U型压差计的零位应如何调节?操作方法如下:在流量为零条件下,打开光滑管测压进水阀和回水阀,旋开倒置U型管底部中间的两个进水阀,检查导压管内是否有气泡存在。

若倒置U型管内液柱高度差不为零,则表明导压管内存在气泡,需要进行赶气泡操作。

开大流量,使倒置U型管内液体充分流动,以赶出管路内的气泡;若认为气泡已赶净,将流量阀关闭;慢慢旋开倒置U型管上部的放空阀,打开底部左右两端的放水阀,使液柱降至零点上下时马上关闭,管内形成气-水柱,此时管内液柱高度差应为零。

然后关闭上部两个放空阀。

4、测压孔的大小和位置、测压导管的粗细和长短对实验有无影响?为什么?有,有影响。

跟据公式hf=Wf/g=λlu平方/2d也就是范宁公式,是沿程损失的计算公式。

因此,根据公式,测压孔的长度,还有直径,都是影响测压的因素。

再根据伯努利方程测压孔的位置,大小都会对实验有影响。

化工原理实验思考题答案

化工原理实验思考题答案

化工原理实验思考题实验一:柏努利方程实验1. 关闭出口阀,旋转测压管小孔使其处于不同方向(垂直或正对流向),观测并记录各测压管中的液柱高度H 并回答以下问题:(1) 各测压管旋转时,液柱高度H 有无变化这一现象说明了什么这一高度的物理意义是什么答:在关闭出口阀情况下,各测压管无论如何旋转液柱高度H 无任何变化。

这一现象可通过柏努利方程得到解释:当管内流速u =0时动压头022==u H 动,流体没有运动就不存在阻力,即Σh f =0,由于流体保持静止状态也就无外功加入,既W e =0,此时该式反映流体静止状态 见(P31)。

这一液位高度的物理意义是总能量(总压头)。

(2) A 、B 、C 、D 、E 测压管内的液位是否同一高度为什么答:A 、B 、C 、D 、E 测压管内的液位在同一高度(排除测量基准和人为误差)。

这一现象说明各测压管总能量相等。

2. 当流量计阀门半开时,将测压管小孔转到垂直或正对流向,观察其的液位高度H /并回答以下问题:(1) 各H /值的物理意义是什么答:当测压管小孔转到正对流向时H /值指该测压点的冲压头H /冲;当测压管小孔转到垂直流向时H /值指该测压点的静压头H /静;两者之间的差值为动压头H /动=H /冲-H /静。

(2) 对同一测压点比较H 与H /各值之差,并分析其原因。

答:对同一测压点H >H /值,而上游的测压点H /值均大于下游相邻测压点H /值,原因显然是各点总能量相等的前提下减去上、下游相邻测压点之间的流体阻力损失Σh f 所致。

(3) 为什么离水槽越远H 与H /差值越大(4) 答:离水槽越远流体阻力损失Σh f 就越大,就直管阻力公式可以看出22u d l H f ⋅⋅=λ与管长l 呈正比。

3. 当流量计阀门全开时,将测压管小孔转到垂直或正对流向,观察其的液位高度H 2222d c u u =22ab u ρcd p ρab p 22u d l H f ⋅⋅=λ计算流量计阀门半开和全开A 点以及C 点所处截面流速大小。

化工原理实验思考题答案

化工原理实验思考题答案

实验1 单项流动阻力测定(1)启动离心泵前,为什么必须关闭泵的出口阀门?答:由离心泵特性曲线知,流量为零时,轴功率最小,电动机负荷最小,不会过载烧毁线圈。

(2)作离心泵特性曲线测定时,先要把泵体灌满水以防止气缚现象发生,而阻力实验对泵灌水却无要求,为什么?答:阻力实验水箱中的水位远高于离心泵,由于静压强较大使水泵泵体始终充满水,所以不需要灌水。

(3)流量为零时,U 形管两支管液位水平吗?为什么?答:水平,当u=0时 柏努利方程就变成流体静力学基本方程:21212211,,Z Z p p g p Z g P Z ==+=+时当ρρ(4)怎样排除管路系统中的空气?如何检验系统内的空气已经被排除干净?答:启动离心泵用大流量水循环把残留在系统内的空气带走。

关闭出口阀后,打开U 形管顶部的阀门,利用空气压强使U 形管两支管水往下降,当两支管液柱水平,证明系统中空气已被排除干净。

(5)为什么本实验数据须在双对数坐标纸上标绘?答:因为对数可以把乘、除变成加、减,用对数坐标既可以把大数变成小数,又可以把小数扩大取值范围,使坐标点更为集中清晰,作出来的图一目了然。

(6)你在本实验中掌握了哪些测试流量、压强的方法?它们各有什么特点?答:测流量用转子流量计、测压强用U 形管压差计,差压变送器。

转子流量计,随流量的大小,转子可以上、下浮动。

U 形管压差计结构简单,使用方便、经济。

差压变送器,将压差转换成直流电流,直流电流由毫安表读得,再由已知的压差~电流回归式算出相应的压差,可测大流量下的压强差。

(7)读转子流量计时应注意什么?为什么?答:读时,眼睛平视转子最大端面处的流量刻度。

如果仰视或俯视,则刻度不准,流量就全有误差。

(8)两个转子能同时开启吗?为什么?答:不能同时开启。

因为大流量会把U 形管压差计中的指示液冲走。

(9)开启阀门要逆时针旋转、关闭阀门要顺时针旋转,为什么工厂操作会形成这种习惯? 答:顺时针旋转方便顺手,工厂遇到紧急情况时,要在最短的时间,迅速关闭阀门,久而久之就形成习惯。

化工原理实验思考题答案

化工原理实验思考题答案

化工原理实验思考题答案Newly compiled on November 23, 2020实验一 流体流动阻力测定1.在对装置做排气工作时,是否一定要关闭流程尾部的出口阀为什么答:是的。

理由是:由离心泵特性曲线可知,流量为零时,轴功率最小,电机负荷最小,起到保护电机的作用。

2.如何检测管路中的空气已经被排除干净答:启动离心泵用大流量水循环把残留在系统内的空气带走。

关闭出口阀后,打开U 形管顶部的阀门,利用空气压强使U 形管两支管水往下降,当两支管液柱水平,证明系统中空气已被排除干净。

3.以水做介质所测得的λ-Re 关系能否适用于其它流体如何应用答:(1)适用其他种类的牛顿型流体。

理由:从)/(Re,d ελΦ=可以看出,阻力系数与流体具体流动形态无关,只与管径、粗糙度等有关。

(2)那是一组接近平行的曲线,鉴于Re 本身并不十分准确,建议选取中间段曲线,不宜用两边端数据。

Re 与流速、黏度和管径一次相关,黏度可查表。

4.在不同设备上(包括不同管径),不同水温下测定的λ-Re 数据能否关联在同一条曲线上答:只要/d ε相同,λ-Re 的数据点就能关联在一条直线上。

5.如果测压口、孔边缘有毛刺或安装不垂直,对静压的测量有何影响答:没有影响.静压是流体内部分子运动造成的.表现的形式是流体的位能.是上液面和下液面的垂直高度差.只要静压一定.高度差就一定.如果用弹簧压力表测量压力是一样的.所以没有影响。

实验二 离心泵特性曲线测定1.试从所测实验数据分析,离心泵在启动时为什么要关闭出口阀门答:由离心泵特性曲线可知,流量为零时,轴功率最小,电机负荷最小,起到保护电机的作用。

2.启动离心泵之前为什么要引水灌泵如果灌泵后依然启动不起来,你认为可能的原因是什么答:(1)离心泵不灌水很难排掉泵内的空气,导致泵空转却不排水;(2)泵不启动可能是电路问题或泵本身已经损坏,即使电机的三相电接反,仍可启动。

3.为什么用泵的出口阀门调节流量这种方法有什么优缺点是否还有其他方法调节流量答:(1)调节出口阀门开度,实际上是改变管路特性曲线,改变泵的工作点,从而起到调节流量的作用;(2)这种方法的优点时方便、快捷,流量可以连续变化;缺点是当阀门关小时,会增大流动阻力,多消耗能量,不经济;(3)还可以改变泵的转速、减小叶轮直径或用双泵并联操作。

化工原理实验(思考题答案)

化工原理实验(思考题答案)

化⼯原理实验(思考题答案)实验1 流体流动阻⼒测定1. 启动离⼼泵前,为什么必须关闭泵的出⼝阀门?答:由离⼼泵特性曲线知,流量为零时,轴功率最⼩,电动机负荷最⼩,不会过载烧毁线圈。

2. 作离⼼泵特性曲线测定时,先要把泵体灌满⽔以防⽌⽓缚现象发⽣,⽽阻⼒实验对泵灌⽔却⽆要求,为什么?答:阻⼒实验⽔箱中的⽔位远⾼于离⼼泵,由于静压强较⼤使⽔泵泵体始终充满⽔,所以不需要灌⽔。

3. 流量为零时,U 形管两⽀管液位⽔平吗?为什么?答:⽔平,当u=0时柏努利⽅程就变成流体静⼒学基本⽅程:21212211,,Z Z p p g p Z g P Z ==+=+时当ρρ4. 怎样排除管路系统中的空⽓?如何检验系统内的空⽓已经被排除⼲净?答:启动离⼼泵⽤⼤流量⽔循环把残留在系统内的空⽓带⾛。

关闭出⼝阀后,打开U 形管顶部的阀门,利⽤空⽓压强使U 形管两⽀管⽔往下降,当两⽀管液柱⽔平,证明系统中空⽓已被排除⼲净。

5. 为什么本实验数据须在双对数坐标纸上标绘?答:因为对数可以把乘、除变成加、减,⽤对数坐标既可以把⼤数变成⼩数,⼜可以把⼩数扩⼤取值范围,使坐标点更为集中清晰,作出来的图⼀⽬了然。

6. 你在本实验中掌握了哪些测试流量、压强的⽅法?它们各有什么特点?答:测流量⽤转⼦流量计、测压强⽤U 形管压差计,差压变送器。

转⼦流量计,随流量的⼤⼩,转⼦可以上、下浮动。

U 形管压差计结构简单,使⽤⽅便、经济。

差压变送器,将压差转换成直流电流,直流电流由毫安表读得,再由已知的压差~电流回归式算出相应的压差,可测⼤流量下的压强差。

7. 读转⼦流量计时应注意什么?为什么?答:读时,眼睛平视转⼦最⼤端⾯处的流量刻度。

如果仰视或俯视,则刻度不准,流量就全有误差。

8. 假设将本实验中的⼯作介质⽔换为理想流体,各测压点的压强有何变化?为什么?答:压强相等,理想流体u=0,磨擦阻⼒F=0,没有能量消耗,当然不存在压强差。

,2222222111g u g p Z g u g P Z ++=++ρρ∵d 1=d 2 ∴u 1=u 2 ⼜∵z 1=z 2(⽔平管)∴P 1=P 29. 本实验⽤⽔为⼯作介质做出的λ-Re 曲线,对其它流体能否使⽤?为什么?答:能⽤,因为雷诺准数是⼀个⽆因次数群,它允许d 、u 、ρ、变化。

化工原理实验思考题参考答案

化工原理实验思考题参考答案

实验一:流体流动形态的观察与测定1、影响流体流动型态的因素有哪些?主要有流体的物理性质如密度、粘度、流速和流体的温度,管子的直径、形状和粗糙度等。

2、如果管子不是透明的,不能直接观察来判断管中的流体流动型态,你认为可以用什么办法来判断?可通过测试流体的流量求出其平均流速,然后求出Re,根据Re 的大小范围来判断。

3、有人说可以只用流速来判断管中流体流动型态,流速低于某一具体数值时是层流,否则是湍流,你认为这种看法对否?在什么条件下可以由流速的数值来判断流动型态?这种看法不确切,因为只有管子的尺寸和流体的基本形状确定不变的情况下,此时Re 的大小只与流速有关,可以直接采用流速来判断。

实验二 柏努利方程实验1、 关闭阀A ,各测压管旋转时,液位高度有无变化?这一现象说明什么? 这一高度的物理意义又是什么? 关闭阀A,各测压管旋转时,液位高度无变化;液位高度代表各测压点的总能量,即位压头、静压头之和,这一现象说明,流速为0,各点总能量不变,守恒.2、 点4的静压头为什么比点3大?点3的位置较点4高一些,即H 3位>H 4位,两点的总压头相等, H3静<H 4静3、在测压孔正对水流方向时,各测压管的液位高度的物理意义是什么?流体流动时的总压头=静压头+动压头+位压头4、为什么对同一点H >H '?为什么距离水槽越远,(H-H ')的差值越大?这一差值的物理意义是什么?H 代表阀门关闭时(u=0)时的液位高度,即为该测压点的总压头,为高位槽的高度H 0(基准面的总压头),H’为阀门打开时(u>0)时测压孔正对水流方向的液位高度,H‘=静压头+动压头+位压头,由于流体的流动产生一定的阻力损失H f,造成总压头的降低,因此H>H’。

H-H ’=H f,即为损失压头,阻力损失与管子的长度成正比,因此距离水槽越远,(H-H ')的差值越大。

5、测压孔正对水流方向,开大阀A 流速增大,动压头增大,为什么测压管的液位反而下降?测压孔正对水流方向,H”=静压头+动压头+位压头=H0-H f ,开大阀A流速增大,动压头增加,由于Hf 与流速的平方成正比,流速增加,H f 增加,即部分静压头转化为阻力损失,H 0(基准面的总压头)不变时,测压点总压头减少,测压管的液位反而下降.6、将测压孔由正对水流方向转至与水流方向垂直,为什么各测压管液位下降? 下降的液位代表什么压头?1、3两点及2、3两点下降的液位是否相等?这一现象说明什么?测压孔正对水流方向,H”=静压头+动压头+位压头;将测压孔与水流方向垂直,H”’=静压头+位压头, 测压管液位下降。

化工原理实验思考题答案

化工原理实验思考题答案

化工原理实验思考题实验一:柏努利方程实验1. 关闭出口阀,旋转测压管小孔使其处于不同方向(垂直或正对流向),观测并记录各测压管中的液柱高度H 并回答以下问题:(1) 各测压管旋转时,液柱高度H 有无变化?这一现象说明了什么?这一高度的物理意义是什么?答:在关闭出口阀情况下,各测压管无论如何旋转液柱高度H 无任何变化。

这一现象可通过柏努利方程得到解释:当管内流速u =0时动压头022==u H 动,流体没有运动就不存在阻力,即Σh f =0,由于流体保持静止状态也就无外功加入,既W e =0,此时该式反映流体静止状态 见(P31)。

这一液位高度的物理意义是总能量(总压头)。

(2) A 、B 、C 、D 、E 测压管内的液位是否同一高度?为什么?答:A 、B 、C 、D 、E 测压管内的液位在同一高度(排除测量基准和人为误差)。

这一现象说明各测压管总能量相等。

2. 当流量计阀门半开时,将测压管小孔转到垂直或正对流向,观察其的液位高度H /并回答以下问题:(1) 各H /值的物理意义是什么?答:当测压管小孔转到正对流向时H /值指该测压点的冲压头H /冲;当测压管小孔转到垂直流向时H /值指该测压点的静压头H /静;两者之间的差值为动压头H /动=H /冲-H /静。

(2) 对同一测压点比较H 与H /各值之差,并分析其原因。

答:对同一测压点H >H /值,而上游的测压点H /值均大于下游相邻测压点H /值,原因显然是各点总能量相等的前提下减去上、下游相邻测压点之间的流体阻力损失Σh f所致。

(3) 为什么离水槽越远H 与H /差值越大?(4) 答:离水槽越远流体阻力损失Σh f 就越大,就直管阻力公式可以看出22u d l H f ⋅⋅=λ与管长l 呈正比。

3. 当流量计阀门全开时,将测压管小孔转到垂直或正对流向,观察其的液位高度H //并回答以下问题:(1) 与阀门半开时相比,为什么各测压管内的液柱高度H //出现了变化? 答:从采集的数据可以看出,阀门全开时的静压头或冲压头与半开时相比,各对应点的压头均低于半开时的静压头或冲压头,因为直管阻力Hf 与流速呈平方比(公式3-1)。

(完整版)化工原理实验思考题答案

(完整版)化工原理实验思考题答案

实验5 精馏塔的操作和塔效率的测定⑴ 在求理论板数时,本实验为何用图解法,而不用逐板计算法?答:相对挥发度未知,而两相的平衡组成已知。

⑵ 求解q 线方程时,C p ,m ,γm 需用何温度? 答:需用定性温度求解,即:2)(b F t t t +=⑶ 在实验过程中,发生瀑沸的原因是什么?如何防止溶液瀑沸?如何处理?答;① 初始加热速度过快,出现过冷液体和过热液体交汇,釜内料液受热不均匀。

② 在开始阶段要缓慢加热,直到料液沸腾,再缓慢加大加热电压。

③ 出现瀑沸后,先关闭加热电压,让料液回到釜内,续满所需料液,在重新开始加热。

⑷ 取样分析时,应注意什么?答:取样时,塔顶、塔底同步进行。

分析时,要先分析塔顶,后分析塔底,避免塔顶乙醇大量挥发,带来偶然误差。

⑸ 写出本实验开始时的操作步骤。

答:①预热开始后,要及时开启塔顶冷凝器的冷却水,冷却水量要足够大。

②记下室温值,接上电源,按下装置上总电压开关,开始加热。

③缓慢加热,开始升温电压约为40~50伏,加热至釜内料液沸腾,此后每隔5~10min 升电压5V 左右,待每块塔板上均建立液层后,转入正常操作。

当塔身出现壁流或塔顶冷凝器出现第一滴液滴时,开启塔身保温电压,开至150 V ,整个实验过程保持保温电压不变。

④等各块塔板上鼓泡均匀,保持加热电压不变,在全回流情况下稳定操作20min 左右,用注射器在塔顶,塔底同时取样,分别取两到三次样,分析结果。

⑹ 实验过程中,如何判断操作已经稳定,可以取样分析?答:判断操作稳定的条件是:塔顶温度恒定。

温度恒定,则塔顶组成恒定。

⑺ 分析样品时,进料、塔顶、塔底的折光率由高到底如何排列?答:折光率由高到底的顺序是:塔底,进料,塔顶。

⑻ 在操作过程中,如果塔釜分析时取不到样品,是何原因?答:可能的原因是:釜内料液高度不够,没有对取样口形成液封。

⑼ 若分析塔顶馏出液时,折光率持续下降,试分析原因?答:可能的原因是:塔顶没有产品馏出,造成全回流操作。

《化工原理》 实验思考题题目及答案

《化工原理》 实验思考题题目及答案

实验一、流体流动阻力的测定1、进行测试系统的排气工作时,是否应关闭系统的出口阀门?为什么?答:在进行测试系统的排气时,不应关闭系统的出口阀门,因为出口阀门是排气的通道,若关闭,将无法排气,启动离心泵后会发生气缚现象,无法输送液体。

2、如何检验系统内的空气已经被排除干净?答:可通过观察离心泵进口处的真空表和出口处压力表的读数,在开机前若真空表和压力表的读数均为零,表明系统内的空气已排干净;若开机后真空表和压力表的读数为零,则表明,系统内的空气没排干净。

3、在U形压差计上装设“平衡阀”有何作用?在什么情况下它是开着的,又在什么情况下它应该关闭的?答:用来改变流经阀门的流动阻力以达到调节流量的目的,其作用对象是系统的阻力,平衡阀能够将新的水量按照设计计算的比例平衡分配,各支路同时按比例增减,仍然满足当前气候需要下的部份负荷的流量需求,起到平衡的作用。

平衡阀在投运时是打开的,正常运行时是关闭的。

4、 U行压差计的零位应如何校正?答:先打开平衡阀,关闭二个截止阀,即可U行压差计进行零点校验。

5、为什么本实验数据须在对数坐标纸上进行标绘?答:为对数可以把乘、除因变成加、减,用对数坐标既可以把大数变成小数,又可以把小数扩大取值范围,使坐标点更为集中清晰,作出来的图一目了然。

6、你在本实验中掌握了哪些测试流量、压强的方法,它们各有什么特点?答:测流量用转子流量计、测压强用U形管压差计,差压变送器。

转子流量计,随流量的大小,转子可以上、下浮动。

U形管压差计结构简单,使用方便、经济。

差压变送器,将压差转换成直流电流,直流电流由毫安表读得,再由已知的压差~电流回归式算出相应的压差,可测大流量下的压强差。

实验二、离心泵特性曲线的测定1、离心泵启动前为什么要先灌水排气?本实验装置中的离心泵在安装上有何特点?答:为了防止打不上水、即气缚现象发生。

2、启动泵前为什么要先关闭出口阀,待启动后,再逐渐开大?而停泵时,也要先关闭出口阀?答:防止电机过载。

化工原理实验课后思考题答案

化工原理实验课后思考题答案

化工原理实验课后思考题答案实验流体流动阻力的测定1、进行测试系统的排气工作时,是否应关闭系统的出口阀门?为什么?答:在进行测试系统的排气时,不应关闭系统的出口阀门,因为出口阀门是排气的通道,若关闭,将无法排气,启动离心泵后会发生气缚现象,无法输送液体。

2、如何检验系统内的空气已经被排除干净?答:可通过观察离心泵进口处的真空表和出口处压力表的读数,在开机前若真空表和压力表的读数均为零,表明系统内的空气已排干净;若开机后真空表和压力表的读数为零,则表明,系统内的空气没排干净。

3、在U形压差计上装设“平衡阀”有何作用?在什么情况下它是开着的,又在什么情况下它应该关闭的?答:用来改变流经阀门的流动阻力以达到调节流量的目的,其作用对象是系统的阻力,平衡阀能够将新的水量按照设计计算的比例平衡分配,各支路同时按比例增减,仍然满足当前气候需要下的部份负荷的流量需求,起到平衡的作用。

平衡阀在投运时是打开的,正常运行时是关闭的。

4、U行压差计的零位应如何校正?答:先打开平衡阀,关闭二个截止阀,即可U行压差计进行零点校验。

5、为什么本实验数据须在对数坐标纸上进行标绘?答:因为对数可以把乘、除变成加、减,用对数坐标既可以把大数变成小数,又可以把小数扩大取值范围,使坐标点更为集中清晰,作出来的图一目了然。

6、你在本实验中掌握了哪些测试流量、压强的方法,它们各有什么特点?答:测流量用转子流量计、测压强用U形管压差计,差压变送器。

转子流量计,随流量的大小,转子可以上、下浮动。

U 形管压差计结构简单,使用方便、经济。

差压变送器,将压差转换成直流电流,直流电流由毫安表读得,再由已知的压差~电流回归式算出相应的压差,可测大流量下的压强差。

离心泵特性曲线的测定1、离心泵启动前为什么要先灌水排气?本实验装置中的离心泵在安装上有何特点?答:为了防止打不上水、即气缚现象发生。

2、启动泵前为什么要先关闭出口阀,待启动后,再逐渐开大?而停泵时,也要先关闭出口阀?答:防止电机过载。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
⑵填料塔的液泛和哪些因素有关?
答:填料塔的液泛和填料的形状、大小以及气液两相的流量、
⑶填料塔的气液两相的流动特点是什么?
答:填料塔操作时。气体由下而上呈连续相通过填料层孔隙,
传质。
⑷填料的作用是什么?
答:填料的作用是给通过的气液两相提供足够大的接触面积,
⑸从传质推动力和传质阻力两方面分析吸收剂流量和吸收剂温度对吸收过程的影响?
本文档如对你有帮助,请帮忙下载支持!
答:利用吸收瓶。在吸收瓶中装入一定量低浓度的硫酸,尾气通过吸收瓶时,其中的氨气和硫酸发生中和反应,
⑺填料吸收塔塔底为什么要有液封装置? 答:液封的目的是保证塔内的操作压强。
⑻在实验过程中,什么情况下认为是积液现象,能观察到何现象?
答:当气相流量增大,使下降液体在塔内累积,液面高度持续上升,称之为积液。
⑼ 取样分析塔底吸收液浓度时,应该注意的事项是什么?
答:取样时,注意瓶口要密封,避免由于氨的挥发带来的误差。
本文档如对你有帮助,请帮忙下载支持!
实验5 精馏塔的操作和塔效率的测定
⑴ 在求理论板数时,本实验为何用图解法,而不用逐板计算法? 答:相对挥发度未知,而两相的平衡组成已知。
⑵求解q线方程时,G, m,Ym需用何温度?
答:需用定性温度求解,即:t (tFtb)/2
⑶在实验过程中,发生瀑沸的原因是什么?如何防止溶液瀑沸?如何处理?
⑸写出本实验开始时的操作步骤。
答:①预热开始后,要及时开启塔顶冷凝器的冷却水,冷却水量要足够大。
2记下室温值,接上电源,按下装置上总电压开关,开始加热。
3缓慢加热,开始升温电压约为 40〜50伏,加热至釜内料液沸腾,此后每隔5〜lOmin升电压5V左
右,待每块塔板上均建立液层后,转入正常操作。当塔身出现壁流或塔顶冷凝器出现第一滴液滴时,
开启塔身保温电压,开至 150 V,整个实验过程保持保温电压不变。
4等各块塔板上鼓泡均匀,保持加热电压不变,在全回流情况下稳定操作20min左右,用注射器在塔顶,塔底同
时取样,分别取两到三次样,分析结果。
⑹ 实验过程中,如何判断操作已经稳定,可以取样分析?
答:判断操作稳定的条件是:塔顶温度恒定。温度恒定,则塔顶组成恒定。
答;①初始加热速度过快,出现过冷液体和过热液体交汇,釜内料液受热不均匀。
②在开始阶段要缓慢加热,直到料液沸腾,再缓慢加大加热电压。
③出现瀑沸后,先关闭加热电压,让料液回到釜内,续满所需料液,在重新开始加热。
⑷取样分析时,应注意什么?
答:取样时,塔顶、塔底同步进行。分析时,要先分析塔顶,后分析塔底,避免塔顶乙醇大量挥发,带来偶然误 差。
吸收过程的阻力1/Kya m/kya将随之减小,结果使吸收效果变好,y降低,而平均推动力ym或许会减
小。对于气膜控制的过程,降低操作温度,过程阻力i/Kya mkya不变,但平均推动力增大,吸收效果同
样将变好
⑹ 从实验数据分析水吸收氨气是气膜控制还是液膜控制、还是兼而有之?
答:水吸收氨气是气膜控制。
(13)如果操作过程中,进料浓度发生改变,其它操作条件不变,塔顶、塔底产品的
浓度如何改变?
答:塔顶xD下降,xW上升
(14) 如果加大回流比,其它操作条件不变,塔顶、塔底产品的浓度如何改变?
(15)如果操作时,直接开始部分回流,会有何后果?
塔顶产品不合格。
(16)为什么取样分析时,塔顶、塔底要同步进行?
打开进料转子流量计,开启回流比控制器,塔顶出料,打开塔底自动溢流口,塔底出料。
(17)如果在实验过程中,实验室里有较浓的乙醇气味,试分析原因?
原因可能是:塔顶冷凝器的冷却量不够,塔顶上升的乙醇蒸汽没有被完全冷却下来,散失于空气中。
(18)在实验过程中,何时能观察到漏夜现象?
在各层塔板尚未建立稳定的液层之前,可观察到漏液现象。
答:改变吸收剂用量是对吸收过程进行调节的最常用的方法,当气体流率G不变时,增加吸收剂流率,吸收速率
Na增加,溶质吸收量增加,则出口气体的组成y2减小,回收率增大。当液相阻力较小时,增加液体的流量, 传质总系数变化较小或基本不变,溶质吸收量的增加主要是由于传质平均推动力ym的增大引起,此时吸收
过程的调节主要靠传质 推动力可能减小,但总的结果使传质速率增大,溶质吸收量增加。对于液膜控制的吸收过程,降低操作温度,
(19) 在操作过程中,若进料量突然增大,塔釜、塔顶组成如何变化?
(20)用折光仪分析时,塔顶、塔底、进料应先分析哪一个?为什么?
先分析塔顶,后分析塔底,避免塔顶乙醇大量挥发,带来偶然误差。
实验6 填料吸收塔流体力学特性实验
⑴流体通过干填料压降与式填料压降有什么异同?
答:当气体自下而上通过填料时产生的压降主要用来克服流经填料层的形状阻力。当填料层上有液体喷淋时, 填料层内的部分空隙为液体所充满,减少了气流通道截面,在相同的条件下,随液体喷淋量的增加,填料 层所持有的液量亦增加,气流通道随液量的增加而减少,通过填料层的压降将随之增加。
⑽ 操作过程中,若发生淹塔现象,是什么原因?怎样处理?
(11)实验过程中,预热速度为什么不能升高的太快?
釜内料液受热不均匀,发生瀑沸现象。
(12)在观察实验现象时,为什么塔板上的液层不是同时建立?
精馏时,塔内的蒸汽从塔底上升,下层塔板有上升蒸汽但无暇将液体;塔顶出现回流液体,从塔定下降,塔
顶先建立液层,随下降液体通过各层塔板,板上液层液逐渐建立。
⑺分析样品时,进料、塔顶、塔底的折光率由高到底如何排列?
答:折光率由高到底的顺序是:塔底,进料,塔顶。
⑻ 在操作过程中,如果塔釜分析时取不到样品,是何原因?
可能的原因是:釜内料液高度不够,没有对取样口形成液封。
⑼ 若分析塔顶馏出液时,折光率持续下降,试分析原因?
可能的原因是:塔顶没有产品馏出,造成全回流操作。
⑽为什么在进行数据处理时,要校正流量计的读数(氨和空气转子流量计)?
答:流量计的刻度是以20C,1atm的空气为标准来标定。只要介质不是20C,1atm的空气,都需要校正
流量。
(11)如果改变吸收剂的入口温度,操作线和平衡线将如何变化?
答:平衡常数m增大,平衡线的斜率增大,向上移动;操作线不变。
(12)实验过程中,是如何测定塔顶废气中氨的浓度?
相关文档
最新文档
