编辑本段一．矩阵切换的概念
矩阵[1]的概念引用高数中的线性代数的概念，一般指在多路输入的情况下有多路的输出选择，形成下图的矩阵结构，既每一路输出都可与不同的输入信号“短接”，每路输出只能接通某一路输入，但某一路输入都可(同时)接通不同的输出，如下图。

输出1=输入1，输出2=输入2，而输出3=输出4=输入3，或者说，每一路输出可“独立”地在输入中进行选择，而不必关心其它通道的输出情况，即可以与其它输出不同，也可以相同。

举例说，8选4是指有4个独立的输出，每个输出可在8个输入中任选，或者说有4个独立的8选1，只是8个输入是相同的。

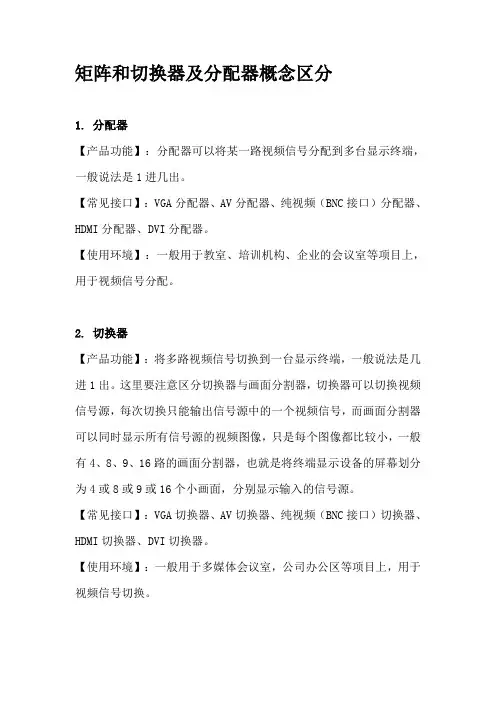

经常与此混淆的是分配的概念，比如8选1分4，是指在8个输入中选择出1个输出，并将其分配成4个相同的输出，虽然外观上看有4个输出，但这4个输出是相同的，而不是独立的。

一般习惯中，将形成M×N的结构称为矩阵，而将M×1的结构称为切换器或选择器，其实不过N=1而已，我们在讨论时都当作矩阵对待。

编辑本段二. 监控矩阵切换器
监控矩阵切换器专门用于对计算机显示器信号进行切换和分配，可将多路信号从输入通道切换输送到输出通道中的任一通道上，并且输出通道间彼此独立。

简单的说，就是可以将进来的多路输入信号中的任意一个显示到任意一个你指定的显示器“矩阵”本身是一个数学概念，它在电子行
业里是一类电子产品的简称，它的全名叫做“矩阵切换器”。

矩阵切换器中的“矩阵”两字，是引用了高等数学线性代数中的矩阵概念。

具体到矩阵切换器这个电子产品中，一般指在多路输入的情况下有多路的输出选择，形成矩阵结构。

在生产和生活中，广大劳动人民的智慧是强大的，因此它就被简称做了“矩阵”。

总的来说，矩阵切换器是一类切换多路信号输入输出的设备。

通俗的讲，矩阵切换器其实就是是将一路或多路音视频信号分别传输给一个或者多个显示设备，如：两台电脑主机要共用一个显示器，矩阵切换器可以将两台电脑主机上的内容任意切换到同一个或多个显示器上。

矩阵切换器，按信号源可以分为：VGA、 AV、 DVI矩阵切换器等等。

目前，矩阵切换器主要应用是大屏幕拼接，视频会议工程，音视频工程、监控等等需要用到多路音视频信号交替使用的工程中。

编辑本段三.监控矩阵切换器特性
·实现自动增益技术，监控矩阵切换器带有断电现场保护功能；·能够自动保存设备上次关机时的状态；·部分允许对 HV 信号和 RGB 信号进行延迟切换；·调整延迟时间；·采用新型的 LED 面板显示和轻触式按键；·状态显示直观合理，设备操作更加简便；·LCD 屏显示输入输出的控制状态；·具有断电现场保护功能；·简捷的前面板操作，后面板上有一个能与控制系统联机使用的 RS-232C 通讯端口；·安装快捷，操作简单。

编辑本段四.监控矩阵常见的问题及解决办法
1) 当监控矩阵所接外设投像有重影，如投影机有重影时，一般不是主机问题，可能是投影机没有正确调好，应对投影机相应按钮进行调节。

2) 当出现颜色丢失或都无视频信号输出，可能是接头没接好。

3) 当遥控器不能控监控矩阵时： a.可能是电池没电了，请更换电池; b.可能是遥控器坏了，请维修。

4) 当串口(一般指：电脑串口)控制不了监控矩阵时，看软件串口是否与所接设备串口对应。

5) 如果监控矩阵输入输出信号能切换，但没有bb叫声，可能主机内部蜂鸣器坏了，请送专业人员进行维修。

6) 监控矩阵切换时，蜂鸣器有响声，但无相应投像输出： a.看相应的输入端是否有信号。

(可用示波器或万用表进行检测)如果没有信号输入，有可能是输入接线断了，或接头松了，更换接线即可。

b.看相应的输出端是否有信号。

(可用示波器或万用表进行检测)如果没有信号输出，有可能是输出其接线断了，或接头松了，更换接线即可。

c.以上两种情况都更换后都不行，可能主机内部故障，请送专业人员进行维修。

7) 如果power灯不壳，且lcd无显示，操作无反应，可能电源供电不正常。

8) 输出图像受干扰，有可能输入输出设备没接地。

9) 蜂鸣器有bb叫，lcd显示正常，
串口有返回，但无投像输出或无音频输出 a.可能rca头松了，更换即可。

b.可能接线短路了，更换即可。

c.可能接线内部线断了，更换即可。

10) 监控矩阵面板按键、串口、遥控都无法控制时，可能主机内部已经损坏，请送专业人员进行维修。

获取更多技术或产品资讯，请登录讯维官方网站
编辑本段五.监控矩阵的种类与选择方法
监控矩阵种类选择，广电和视讯会议应用，应选用广播级产品，监控应用可采用监控类产品，视频信号(有些人也将其视为视频)要采用监控信号矩阵。

监控矩阵大小选择：在一个工程中，应将音频信号和视频信号和VGA信号看成三种不同的媒体。

音频信号一般情况下输入数量较多，如话筒和CD以及碟机的音频等，但考虑到功放和音响一般只有一套，最多在功放之前加一级调音台进行混音，有可能需要几路信号，因此音频矩阵的输出不会很大，比如可以32×8或64×8，但没必要选择32×32或64×64，除非是广电和视讯会议传输，每路视频一定会有音频同步传送。

监控矩阵在设计方案时，信号源的数量比较容易确定，看看有多少个信号源，矩阵的输入数量就定下来了，但要考虑好独立的输出通道个数，这是根在很多情况下，输入和输出数量很大，如果采用大型矩阵，造价会较高(矩阵是越大越难作、成本也越高)可以考虑是否能够分组使用，例如在监控时，可以让显示墙中某些显示设备只显示某一区域的信号，而其它设备各自显示其它特定区域的信号，那么就可将大规模矩阵折分成小规模的矩阵(如将
128×64折分成4台32×16)如果各区之间有可能需要互传信号，这样可使矩阵2的输出中包含矩阵1的部分输入信号，效果虽没有全矩阵结构好，但成本会下降。

监控矩阵切换器做为传输系统的一部分，所出现的主要问题请见拙作“工程中常见的问题与解决”，原理是相同的，不外乎是几种产生的机理，只要能将现象分清，解决的方向应该没有大问题。

比较特殊一点的是利用小规模矩阵组成大规模的问题，例：在用64×32组成128×32时，不能用二台64×32组成128×64，这还是分组使用的概念，而应用三台64×32组成128×32，这是全矩阵的概念，因此组合使用时应分清分组使用和全矩阵的区别(全矩阵是指每一输出口都可在所有输入中全选，而且彼此独立)。

据系统的操作模式而定，有时可能有几台显示设备之间仅有分配关系(彼此永远一致，不独立)那么就可考虑占用一个输出口再加分配器，如果这些设备有可能是独立的，那么还是各占一个独立的输出口好一些。

编辑本段六.监控矩阵的安装方法
音频连接线： audio inputs，audio outputs音频网络接口，可接到功放或有源音箱设备。

音频线相对视频线要复杂一些，分为：平衡和不平
衡接法的问题。

所谓平衡接法就是用两条信号线传送一对平衡的信号的连接方法，由于两条信号线受的干扰大小相同，相位相反，最后将使干扰被抵消。

由于音频的频率范围较低，在长距离的传输情况下，容易受到干扰，因此，平衡接法作为一种抗干扰的连接方法，在专业设备的音频连接中最为常见。

在家用电器的连接线中也有用两芯屏蔽线作音频连接线的，但是，它传输的是左右声道，是两个信号，不属于平衡接法。

不平衡接法就是仅用一条信号线传送信号的连接方法，由于这种接法容易受到干扰，所以只一般在家用电器上或一些要求较低的情况下使用。

具体的接法以xlr接头为例：1、平衡接法：1脚接屏蔽，2脚接+端(又称热端)，3脚接端(又称冷端)；不
平衡接法：
1脚和3脚相连接屏蔽，2脚接+端(信号端)。

选择什么接法一般根据设备对接口的具体要求而定，能使用平衡接法的尽量使用平衡接法，进行连接时务必先看清面板上的说明，最好先阅读使用说明书上的有关说明和要求。

在一些场合还可能遇到一端的设备接口是平衡接口，另一端的设备是不平衡接口的情况，在要求不很严格的情况，只需在平衡端使用平衡接法，不平衡使用不平衡接法，注意各脚对应就可以了。

在要求严格的情况，就必须使用转换电路将平衡转为不平衡，或将不平衡转为平衡。
