管板与管子胀焊结合时的施工顺序
管子与管板“胀、焊、胀”连接工法
管子与管板“胀、焊、胀”连接工法YJGF25—94作者:李念慈(四川省工业设备安装公司)摘要:管子与管板的连接方式有数种,如焊接、胀接和胀、焊并用连接等。
尽管它们各具优点,但对运行条件苛刻的大型换热器来讲,若采用上述管、板连接方法,则会因连接处难以避免和处理的应力腐蚀,疲劳断裂,脆性断裂等致命缺陷,无法保证其使用寿命和安全运行。
管、板胀、焊、胀连接工艺就是为了获得理想的低应力接头而进行研究的课题。
此项成果已成功地应用于我国第一套高空台排气冷却装置的大型薄板换热器的现场加工上,1990 年11 月被建设部评为全国施工新技术优秀项目含胀、焊、胀工艺技术在内的大型压力容器现场组装技术获四川省1990 年度科技进步一等奖;1991 年又被评为全国安装行业科技进步一等奖。
一、原理及适用条件本工艺的实施步骤是胀-焊-胀。
它巧妙地运用胀接过程的超压过载技术,通过对管与管板的环形焊缝进行复胀,造成应变递增而应力不增加,即让该区域处于屈服状态,在焊缝的拉伸残余应力场中,留下一个压缩残余应力体系。
两种残余应力相互叠加的结果,使其拉伸残余应力的峰值大减;二次应变又引起应力的重新分布,结果起到调整和均化应力场的效果,最终将残余应力的峰值削弱到预定限度以下。
本工法适用于管子与管板的胀、焊并用连接型列管式换热器的工厂或现场加工。
管板厚度范围为16~50mm,材质为碳钢者,应符合GB150-89 第二章2.2 条的规定;若采用16Mn 时,应分别符合GB3274-88 和GBI591-79 中的有关规定;换热管束应符合GB8163-87、GB9948-88、GB6479-86、GB5310-85 的规定。
二、胀、焊、胀工艺(一)准备工作1.对换热管和管板的质量检查(1)管子内外表面不允许有重皮、裂纹、砂眼及凹痕。
管端头处不得有纵向沟纹,横向沟纹深度不允许大于壁厚的1/10。
管子端面应与管子轴线垂直,其不垂直度不大于外径的2%。
换热容器钢管胀接施工工艺
浅谈换热容器钢管胀接施工工艺摘要:胀接是换热器管子与管板连接的重要方法之一,由于胀接法能承受较高的压力,特别适用于材料可焊性差及制造厂的焊接工作量过大的情况。
因此该方法在实际生产中运用广泛。
本文对管壳式换热容器铜管板与换热管连接施工进行了分析。
关键词:换热容器;钢管;胀接施工;质量要求1、工程概况有两台换热面积为40m2的加热室和脱氧加热室是生产食用盐的工艺设备,设计压力为0.6mpa,管程介质为卤水,壳程介质为蒸汽,属第ⅰ类压力容器。
其主要受压元件管板和换热管材质分别为hsn62-1锡黄铜和t2紫铜,管板直径φ715mm,厚度32mm,上下管板之间分布一定数量的换热管,管子规格为φ45×3mm,管长5000mm。
管板与换热管的连接采用胀管连接,接头形式为开槽孔翻边胀管接头。
2、胀接工艺原理管子胀接端插入管孔后,在冷态下,利用胀管器对管子内壁进行旋转碾压扩胀,使管子和管孔分别产生塑性变形和弹性变形。
由于管径扩大产生的塑性变形,使管子与管孔之间的间隙消除,同时管孔扩大产生的弹性变形,使管孔具有恢复原有形状尺寸的趋势,对管子外壁产生一定的夹紧力,从而在管子与管孔之间形成具有一定强度和严密性的胀接接头。
翻边胀接是利用翻边胀管器将管子扩大,并使管端形成喇叭口,以减小流体介质对管口的冲刷及腐蚀。
3、胀接施工工艺流程及工艺要点3.1 施工工艺流程(见图1)图1 胀接施工工艺流程图3.2 施工工艺要点3.2.1 胀管率的选择胀管率是保证胀接强度和严密性的一个重要参数。
胀管率h用公式表示如下:式中:d1—胀管完成后的管内径(mm);d2—未胀时的管内径(mm);d3—未胀时的管孔直径(mm);δ—未胀前管孔直径与管子外径之差(mm)。
若胀管率选择不当,将造成过胀或欠胀。
过胀即胀管率超过2.1%后仍然对胀接口扩胀,管端和管孔将继续扩大,管壁厚度减薄量增大,管内壁产生冷加工脆化,管孔边缘金属发生塑性变形失去弹性,此时取出胀管器,则管孔壁对管端的径向压力减弱,胀口的连接强度和严密性下降,同样欠胀也会造成泄漏或拉脱等问题。
凝汽器不锈钢管胀、切、焊的施工工艺
论600MW凝汽器不锈钢管胀、切、焊施工工艺摘要:本文着重介绍了某电厂600MW机组凝汽器不锈钢管切、胀、焊的施工工艺,对施工过程的施工方法、施工要求、质量控制要点及影响焊接质量的因素作了论述。
关键词:不锈钢管切、胀焊接控制引言:凝汽器是电厂中重要的热交换设备,根据对循环水水质的不同要求,凝汽器冷却管束可选用铜管、钛管及不锈钢管。
为了提高凝汽器的高可靠性、高气密性,大型火力发电机组的凝汽器在淡水区域选择不锈钢管以成为目前的发展趋势。
由于此种凝汽器属新工艺,在行业内尚未有统一的施工标准,施工工艺只能参照钛管执行。
工程概况:某电厂一期工程#2机组凝汽器为上海动力设备有限公司生产的N-38000-1型双背压、双壳体、单流程、表面式、横向布置的凝汽器,由低压凝汽器A和高压凝汽器B组成。
凝汽器冷却管全部采用不锈钢管,管板采用SA516Gr.70+SA240 304L复合板。
考虑排汽对管束的冲击影响,顶部及空冷区选用Φ25×0.7mm加厚管子,其余部位的管子规格为Φ25×0.5mm,共计41896根不锈钢管。
为保证密封性能不锈钢管安装采用先胀后密封焊的施工工艺,主要焊接工作量为不锈钢管板的焊接,共有83792道管板焊口。
胀、切工艺:按设计要求,凝汽器不锈钢管与管板采用胀-焊的工艺。
从密封角度来讲,采用胀-焊工艺相当于上了双保险,更能保证其密封性能。
从焊接工艺角度来讲,焊前先胀好处有三:一是因为不锈钢管的管壁薄,仅0.5~0。
7mm厚,如果不胀或欠胀,管子与管板之间就会出现间隙,焊接时就有可能出现烧穿或未熔合等缺陷;二是不锈钢管焊接需要背面氩气保护,而凝汽器受结构限制,不可能从管板里面进行充氩保护,采用先胀后焊,胀管后就能消除管子与管板孔之间的间隙,从而避免焊缝后面的氧化;三是能保证焊机定芯棒插入管子后防止管子的移动。
1、试胀正式胀接前的试胀工作极为重要,它是培训职工练习胀切、掌握工具性能及胀接参数的有效途径。

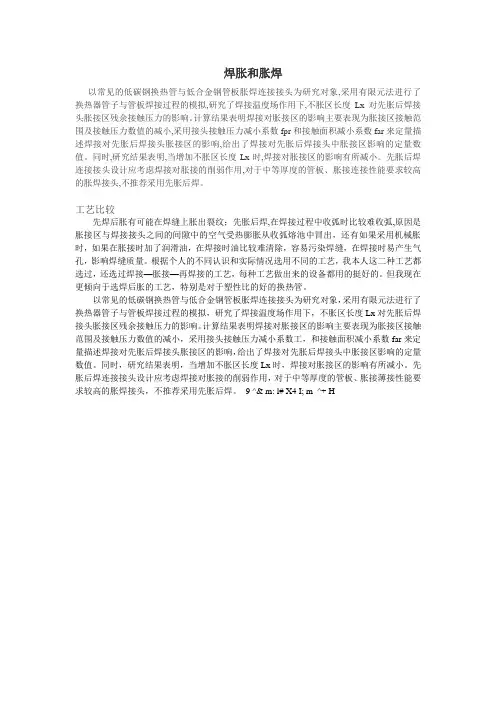

先焊后胀和先胀后焊的区别
焊胀和胀焊以常见的低碳钢换热管与低合金钢管板胀焊连接接头为研究对象,采用有限元法进行了换热器管子与管板焊接过程的模拟,研究了焊接温度场作用下,不胀区长度Lx对先胀后焊接头胀接区残余接触压力的影响。
计算结果表明焊接对胀接区的影响主要表现为胀接区接触范围及接触压力数值的减小,采用接头接触压力减小系数fpr和接触面积减小系数far来定量描述焊接对先胀后焊接头胀接区的影响,给出了焊接对先胀后焊接头中胀接区影响的定量数值。
同时,研究结果表明,当增加不胀区长度Lx时,焊接对胀接区的影响有所减小。
先胀后焊连接接头设计应考虑焊接对胀接的削弱作用,对于中等厚度的管板、胀接连接性能要求较高的胀焊接头,不推荐采用先胀后焊。
工艺比较先焊后胀有可能在焊缝上胀出裂纹;先胀后焊,在焊接过程中收弧时比较难收弧,原因是胀接区与焊接接头之间的间隙中的空气受热膨胀从收弧熔池中冒出,还有如果采用机械胀时,如果在胀接时加了润滑油,在焊接时油比较难清除,容易污染焊缝,在焊接时易产生气孔,影响焊缝质量。
根据个人的不同认识和实际情况选用不同的工艺,我本人这二种工艺都选过,还选过焊接—胀接—再焊接的工艺,每种工艺做出来的设备都用的挺好的。
但我现在更倾向于选焊后胀的工艺,特别是对于塑性比的好的换热管。
以常见的低碳钢换热管与低合金钢管板胀焊连接接头为研究对象,采用有限元法进行了换热器管子与管板焊接过程的模拟,研究了焊接温度场作用下,不胀区长度Lx对先胀后焊接头胀接区残余接触压力的影响。
计算结果表明焊接对胀接区的影响主要表现为胀接区接触范围及接触压力数值的减小,采用接头接触压力减小系数工,和接触面积减小系数far来定量描述焊接对先胀后焊接头胀接区的影响,给出了焊接对先胀后焊接头中胀接区影响的定量数值。
同时,研究结果表明,当增加不胀区长度Lx时,焊接对胀接区的影响有所减小。
先胀后焊连接接头设计应考虑焊接对胀接的削弱作用,对于中等厚度的管板、胀接薄接性能要求较高的胀焊接头,不推荐采用先胀后焊。
关于先焊后胀还是先胀后焊的探讨
关于先焊后胀还是先胀后焊的探讨先胀后焊管子与管板胀接后,在管端应留有15mm长的未胀管腔,以避免胀接应力与焊接应力的迭加,减少焊接应力对胀接的影响,15mm的未胀管段与管板孔之间存在一个间隙。
在焊接时,由于高温熔化金属的影响,间隙内气体被加热而急剧膨胀。
据国外资料介绍,间隙腔内压力在焊接收口时可达到200~300MPa的超高压状态。
间隙腔的高温高压气体在外泄时对强度胀的密封性能造成致命的损伤,且焊缝收口处亦将留下肉眼难以觉察的针孔。
目前通常采用的机械胀接,由于对焊接裂纹、气孔等敏感性很强的润滑油渗透进入了这些间隙,焊接时产生缺陷的现象就更加严重。
这些渗透进入间隙的油污很难清除干净,所以采用先胀后焊工艺,不宜采用机械胀的方式。
由于贴胀是不耐压的,但可以消除管子与管板管孔的间隙,所以能有效的阻尼管束振动到管口的焊接部位。
但是采用常规手工或机械控制的机械胀接无法达到均匀的贴胀要求,而采用由电脑控制胀接压力的液袋式胀管机胀接时可方便、均匀地实现贴胀要求。
采用液袋式胀管机胀接时,为了使胀接结果达到理想效果,胀接前管子与管板孔的尺寸配合在设计制造上必须符合较为严格的要求。
只有这样对于常规设计的“贴胀+强度焊”可采用先胀后焊的方式,而对特殊设计的“强度胀+强度焊”则可采用先贴胀,再强度焊,最后强度胀的方法。
先焊后胀在制造过程中,一台换热器中有相当数量的换热管,其外径与管板管孔孔径之间存在着较大的间隙,且每根换热管其外径与管板管孔间隙沿轴向是不均匀的。
当焊接完成后胀接时,管子中心线必须与管板管孔中心线相重合。
当间隙很小时,上端15mm的未胀管段将可以减轻胀接变形对焊接的影响。
当间隙较大时,由于管子的刚性较大,过大的胀接变形将越过15mm未胀区的缓冲而对焊接接头产生损伤,甚至造成焊口脱焊。
所以对于先焊后胀工艺,控制管子与管板孔的精度及其配合为首要的问题。
当管子与管板腔的间隙小到一定值后,胀接过程将不至于损伤到焊接接头的质量。
胀接工艺守则
胀接工艺守则1总则管板和换热管是换热器的主要受压元件,二者之间的连接处是换热器的关键部位。
而胀接是实现换热管与管板连接的方法之一,胀接质量的好坏对换热器的正常运作起着关键作用。
2胀接型式和方法胀接型式按胀接进度可分为贴胀和强度胀2.1贴胀是为消除换热管与管板直径缝隙的轻度胀接,其目的是为了小处缝隙腐蚀和提高焊缝的抗疲劳性能,贴胀后胀接接头的抗拉脱力应达到IMPa 以上;2.2强度胀是包装换热管与管板连接的密封性能及抗拉脱轻度的胀接。
强度胀接后胀接接头的抗拉脱力应达到4MPa以上;2.3胀接方法按胀接工艺的不同可分为机械胀和柔性胀接(橡胶胀、液压胀、液袋式液胀等)。
3胀管器的选用胀管器主要根据换热管的直径、管板厚度、胀接长度及胀接特点来确定,通常有胀接器生产厂家按胀接条件选定。
4换热管与管板硬度测定4.1胀接的远离是胀接时硬度较低的管子产生塑性变形,而硬度较高的管板产生弹性形变,胀接后塑性变形管子收到弹性变形额管板孔壁的挤压而使管子和管板紧密地结合在一起,因此在试胀前应首先测定管子与管板的硬度值是否相匹配;4.2换热管与管板的材料应有适当的硬度差,管板硬度应大于换热管的硬度,其差值最好达到HB30以上,否则胀接后管子的回弹量接近或大于管板的回弹量而造成胀接接头不紧,如果二者硬度差相差很小时,应对管子端部进行退火处理,管子端部退火处理长度一般为管板厚度加IOOmmO5试胀5.1正式胀接之前应进行试胀。
试胀的目的是验证胀管器质量的好坏,验证预定的管子与管板孔的结构是否合理,检验胀接部位的外观质量及接头的密封性能,测试胀接接头的抗拉脱力,孕照合适的胀管率,以便制定合理的产品胀接工艺;5.2试胀应在试胀工艺试板上进行,试板应与产品管板的材料、厚度、管孔大小一致,试板上孔的数量应不少于5个,其管孔的排列形式应与产品管孔排列形式一致,试胀所用管子的材料、规格应与产品用换热器一致,但长度可以不一致,一般为管板厚度加50mm;5.3试胀前应根据胀管率计算公式推送出换热管胀接后的内件尺寸,胀管率计算公式可按我国锅炉规程中给出的公式计算:H=(dι-d2-δ)∕d3×100%δ一一胀前管孔直径与管子外径之差5.4胀管率应在0.9%~2.2%之间选取,胀管率小于0.9%为欠胀,管子胀后为产生足够的塑性变形,不能保证资金质量;胀管率大于2.2%为过胀,管子胀后产生过大的塑性变形,加工硬化现象严重,容易导致管子处理裂纹等缺陷,管板也可能产生塑性变形而使胀后的管板不能有效的回弹,从而影响胀接接头的性能。
胀管器使用说明书
胀管器使用说明书胀管器使用说明书篇一:胀管守则管子与管板胀接工艺守则编制:审核:批准:20XX年6月管子与管板胀接工艺守则1总则1.1本守则适用于按GB151-1999《管壳式换热器》及相关制造标准制造的换热器的管子与管板的胀接。
1.2本守则应和有关的产品图样及工艺文件等一同使用。
2胀接操作人员的要求2.1胀接操作人员需经培训上岗。
2.2胀接操作人员应掌握所用胀接设备的的使用性能,熟悉换热器产品图样,工艺文件及标准要求。
2.3胀接操作人员应认真做好胀接场地的管理工作,对所用工、量、检具应能正确使用妥善保管。
3胀接准备3.1 胀接管端胀接前按以下要求进行清理。
3.1.1管端外表面应用半自动双磨管机除锈设备除锈磨光,磨光长度2倍管板厚度且不小于50mm、除锈磨光后的表面不应有起皮、凹痕、裂纹和纵向沟槽等缺陷、管端内表面应无严重锈蚀和铁屑等杂物。
3.1.2 除锈磨光后的胀接管子应及时胀接,如不能及时装配胀接,则应妥善保管以防再次生锈。
3.2 胀接管孔的要求3.2.1用酒精或四氯化碳等溶剂清洗胀接孔壁上的油污、再用细纱布沿孔壁圆周方向打磨残留锈蚀,去除管孔边缘毛刺。
打磨后,管孔壁的表面粗糙度Ra不得大于12.5μm。
3.2.2 清理后的管壁不得有贯穿的纵向或旋螺形刻痕等。
4胀接4.1机械胀接方法:当换热管壁厚≤1.5mm,通常采用自动胀接,当换热管壁≥2mm,通常采用手工半自动胀接。
4.1.1 胀接前应进行试胀,一切正常后,方可进行正式胀接。
4.1.2检查管端和管内是否清洁、不清洁者不允许胀接。
4.1.3检查胀管器及胀珠、胀杆、胀套。
磨损严重的不允许使用,胀管器要清洁,不允许有铁屑,铁锈等杂质。
4.1.4将自动控制仪和稳压器置于平稳处,控制仪的灵敏度,电流表指数根据胀接试样的要求定在一个位置,以便操作时参照。
4.1.5手持电动胀管工具,必须有安全保护以防漏电伤人,使用前应做安全检查。
4.1.6调试胀管机,控制仪系统,胀接试样合格后进行胀管操作。
管子与管板“胀、焊、胀”连接工法
管子与管板“胀、焊、胀”连接工法YJGF25—94作者:李念慈(四川省工业设备安装公司)摘要:管子与管板的连接方式有数种,如焊接、胀接和胀、焊并用连接等。
尽管它们各具优点,但对运行条件苛刻的大型换热器来讲,若采用上述管、板连接方法,则会因连接处难以避免和处理的应力腐蚀,疲劳断裂,脆性断裂等致命缺陷,无法保证其使用寿命和安全运行。
管、板胀、焊、胀连接工艺就是为了获得理想的低应力接头而进行研究的课题。
此项成果已成功地应用于我国第一套高空台排气冷却装置的大型薄板换热器的现场加工上,1990 年11 月被建设部评为全国施工新技术优秀项目含胀、焊、胀工艺技术在内的大型压力容器现场组装技术获四川省1990 年度科技进步一等奖;1991 年又被评为全国安装行业科技进步一等奖。
一、原理及适用条件本工艺的实施步骤是胀-焊-胀。
它巧妙地运用胀接过程的超压过载技术,通过对管与管板的环形焊缝进行复胀,造成应变递增而应力不增加,即让该区域处于屈服状态,在焊缝的拉伸残余应力场中,留下一个压缩残余应力体系。
两种残余应力相互叠加的结果,使其拉伸残余应力的峰值大减;二次应变又引起应力的重新分布,结果起到调整和均化应力场的效果,最终将残余应力的峰值削弱到预定限度以下。
本工法适用于管子与管板的胀、焊并用连接型列管式换热器的工厂或现场加工。
管板厚度范围为16~50mm,材质为碳钢者,应符合GB150-89 第二章2.2 条的规定;若采用16Mn 时,应分别符合GB3274-88 和GBI591-79 中的有关规定;换热管束应符合GB8163-87、GB9948-88、GB6479-86、GB5310-85 的规定。
二、胀、焊、胀工艺(一)准备工作1.对换热管和管板的质量检查(1)管子内外表面不允许有重皮、裂纹、砂眼及凹痕。
管端头处不得有纵向沟纹,横向沟纹深度不允许大于壁厚的1/10。
管子端面应与管子轴线垂直,其不垂直度不大于外径的2%。
胀接通用工艺介绍
操作工应经过培训 , 考核合格后才能上岗操作 。 每个操作工在操作 前应先检查上道工序的加工是否正确。每个操作工在操作前应查看 图 纸和流转卡 , 以确定应使 用的胀接方法 、 胀接率 。胀接前应检查测量工 具、 胀管工具的完好 。操作工在本工序完工后应首先 自检 , 合格后 再转 下道工序。需经检验员检验 的工序在 自检合格后交检验员检验 ;控制 点、 停止点必须 经相关人员检验。 当图纸上规定的标准与本规程不一致 或另有规定时( 如胀接率 、 胀接长度等 )以图纸规定为准。发现异常应 , 通知检验员或主管 , 采取的措施应记 录。 2胀 前 准 备 . 2 计算胀接压力( . 1 柔性胀) 管子外径刚发生塑性变形的胀接压力 。 P( a 0MP )
科技信息
专题 论 述
胀 授 通 用 工 艺 介绍
江 苏省 特种设 备安 全监督检 验研 究院无锡 分 院 王
[ 摘 要】 本文对胀接通用工艺做 简单介绍, 供在换 热器 qg  ̄管与管板 的胀接 中参考。 ,t [ 关键 词] 胀接 胀接 率
o 前 言 .
冲
胀接广泛应用于管壳 式换热 器换热管 与管板 的连接 ,但是在 T G S R 0 4 2 0 固定式压力容器安全技术监察规程》 0 0 — 0 9《 以及 G I 1《 B 5 管壳式 换热器》 中并无涉及 , 以下介绍某厂 的胀接通用工艺, 以参考。 用
3胀 接 操 作 顺 序 .小胀接压力 P MP ) ( a 。
2 2
, , .
x
、 /3
K。
F 一 考虑胀管两侧管板影响的内压放大 系数 K——考虑周围管桥影响后的外 、 内径之 比。 于管孔正三角形排 对
列
管壳式换热器胀焊并用时胀焊顺序
管壳式换热器胀焊并用时胀焊顺序分析了管壳式换热器管板胀焊并用时, 胀焊顺序对管板制造质量的影响。
0 前言换热器在化工设备中占很大比例。
作为化工生产过程中最基本的操作单元——换热器,其完好与否对化工生产的影响很大, 一旦泄漏,对化工产品的质量、工厂安全、环境和设备等将造成很大的损失。
在化工生产中换热器因其结构特殊、工况恶劣, 有时既要受压, 又要承受变载, 甚至还受到腐蚀的作用。
换热器受到的腐蚀一般有电化学腐蚀、应力腐蚀和冲刷腐蚀。
电化学腐蚀较为普遍存在。
产生应力腐蚀的应力有: 工作应力, 由进出口温差所产生; 材料残余应力, 在加工制作过程中产生; 结构应力, 由于结构在设计制造上的局限性等所产生。
冲刷腐蚀, 多发生在气体入口处或气液混合入口处。
管板上焊缝多, 一般换热器有几百至几千个焊口。
若焊接工艺掌握不好, 焊缝中极易产生气孔等缺陷。
一般厂家没有热处理条件, 也没有管板焊缝射线照相技术, 只能做一些焊缝表面检测, 无法消除残余应力和发现焊缝内部气孔。
而浅层的气孔极易在使用一段时间后显露出来, 造成泄漏。
所以, 焊缝质量有时难以从检测中得到有效控制。
要提高换热器管板的焊接质量, 必须通过改善和提高焊接、制造工艺来达到。
1 管板连接方法换热管与管板连接的适用范围和常用连接方式可分为以下几种:强度胀接: 适用于设计压力小于等于4M Pa, 设计温度小于等于300℃, 操作时无剧烈振动、无过大的温度变化及无明显的应力腐蚀的场合。
强度焊接: 适用于设计压力小于等于35M Pa, 无较大振动及无间隙腐蚀的场合。
胀焊并用: 适用于设计压力小于等于35M Pa, 密封性能要求较高, 承受振动或疲劳载荷, 有间隙腐蚀, 采用复合板的场合。
2 胀焊并用在实际生产中对换热器密封性能的要求往往较高, 有些使用场合有间隙腐蚀, 有时还伴有振动和疲劳载荷等, 所以要求换热器管板连接采用胀焊并用的结构形式。
2.1 胀焊并用结构2.1.1 强度胀加密封焊强度胀加密封焊主要适用于压力较低时,既要保证换热管与管板连接的密封性, 又要保证换热管与管板抗拉脱强度的场合, 其结构形式如图1 所示。
列管式换热器中管板与换热管束胀焊结合连接工艺探讨
列管式 换热器 中管板 与换 热管束 胀焊结合连接工3 7 1 0 0 )
摘 要: 列管式换热 器是化 工生产 中热量 交换 的关键设备 , 管板 与换 热管的连接是这类化 工容 器的关键 部位 , 通 常情况 下换热 器管子 与管板连接都 采用胀焊结合的加 工工 艺, 究竟是先焊后胀还是先胀后 焊的好, 在 实际使 用中存在争论。笔 者详细分析 了两种 连接 加工 方法, 各 自的优劣性及 适用范 围, 并 以实际生产 当中的设备为例进行 了说 明 , 目的在 于为实
间 隙 ,从 而 达 到密 封 紧 固 的 目的 。这种 接 头 的优 点
是: 由于换热管与管板孔之间的间隙小 , 能够有效防 3 纯碱生产 中常用的接头连接工艺 止介质渗入期 间 , 进而产生的间隙腐蚀 。其缺点是 : 对 管板孔的加工精度要求较高 ;换热管具有一定的 3 . 1 胀接 塑形 ; 对 换 热 管 和 管板 的 硬度 都有 要 求 , 一 般要 求 换 常用 的胀 接加 工 方法 有 : 手 工胀 管 器 滚 压胀 接 、 热 管端 的 硬度 要 比管 板 硬度 低 HB 2 0—3 0 ; 抗拉 脱 离 计 算 机 胀 管 器 滚 压 胀 接 和 液 袋 式 胀 管 机 胀 接 等 几 偏低; 对使用介质温度有一定的局限性 , 例如 , 在使 种 。在 MI I 换 热器 的制造 中选用 液 袋 式 液 压胀 接 方 用 温度大于 3 0 0 c C 时 ,材料的蠕变会使挤压残余应 式。这是因为该方式效率高、 换热管端面与管板孑 L 胀 力逐渐消失产生连接失效现象 。
收 稿 日期 : 2 0 1 3 - 0 4 - 0 8
作者 简介 : 刘 玉梅 ( 1 9 7 5 一) 。 女, 甘肃武威人 。 工程师 , 本科 , 研究方 向为机械设计及制造 。
换热器管子与管板接头胀接工艺守则
换热器管子与管板接头胀接工艺守则换热器管子与管板接头胀接工艺守则1总则本守则规定了压力容器管子与管板的胀接方法和技术要求;本守则适用于GB150、GB151及《固容规》涉及的强度胀、焊后胀,胀后焊结构的容器产品; 2胀接操作人员2.1 胀接操作人员必须经过有关部门技术培训,考试合格后方能上岗;2.2 胀接操作人员应掌握所用胀接设备的使用性能,熟悉产品图样、工艺文件及标准要求; 2.3 胀接操作人员应认真做好胀接场地的管理工作,对所用工、量、检具能正确使用和妥善保管;3. 胀接设备与胀管器3.1 胀接设备与胀管器应能满足胀接技术条件及有关标准要求;3.2 胀接设备一般有如下几种:a.无自动控制胀管率装置的机械式胀管机;b.液压驱动扭矩自动控制胀管率的胀管机;c.微机控制胀管率的机械式胀管机;d.液压橡胶柔性胀管机;上述胀接设备可视产品情况选择使用;3.3 胀管器可与相应胀接设备一同使用或直接用于手工胀接;3.3.1胀管器按用途一般分为:a.12°~15°扳边胀管器;b.90°扳边胀管器;c.无扳边胀管器;3.3.2胀管器按胀柱数量一般分为:a.3个胀柱胀管器;b.5个胀柱胀管器;应优先选用5胀柱胀管器;3.3.3 90°扳边胀管器一般有普通90°扳边胀管器与90°无声扳边胀管器之分;应优先选用无声扳边胀管器;取1个试样;b样坯切取位置及方向应符合GB2975的规定;c硬度测试可在切取的试样上进行,亦可在管板和胀接管端上直接进行;测试前,应将测点处的氧化皮、锈蚀、油污清除掉,使之露出金属光泽;d当在试样上进行时,试验方法、试样尺寸及表面要求应符合GB231的规定;e当在管板和胀接管端上直接进行时,管子测点数量为每台锅炉按胀接管子总数的3%选取,且不少于15点;每根管端上最多不超过3点,测点位置应在距管端50mm范围内;管板测点数量为每个管板取3点,测点均匀分布;4.5胀接管端需做退火处理时,应符合下列要求:a退火可采用电加热,亦可采用火焰直接加热;当采用火焰加热时其燃料可采用焦炭、木炭、锯末,但不得用煤炭做燃料直接加热;b加热时应缓缓升温,平均温升不超过15℃/min,退火温度控制在600~650℃(无论用何种方法加热,都不得将管端加热至650℃以上),保温10~15min,保温后管端应埋于干燥的石棉灰或硅藻土或石灰粉中缓冷,埋入深度不小于350mm,冷却至室温后方可取出;c加热退火时必须配有温控装置或仪器,不得目测估量;d管端退火长度应控制在100~150mm;两端可同时加热;当管子一端加热时,应用木塞将管子的另一端堵住,以防空气在管内流动;加热过程中应旋转管子,使管端加热均匀;4.6胀接前须按下列要求对胀接管端进行清理:a管端外表面应用半自动双头磨管机或机械洗管机等除锈磨光,磨光长度不小于两倍的管板厚度mm;除锈磨光后的表面不应有起皮、凹痕、裂纹和纵向沟槽等缺陷,磨光后的最小管端外径应符合GB8163规定;管端内表面应无严重锈蚀和铁屑等杂物并清除毛刺;b除锈磨光后的胀接管子应及时胀接,如不能及时装配胀接,则应妥善保管以防再次生锈;如生锈应重新打磨,打磨后的管端最小外径仍须符合GB8163规定;5.胀接管孔的技术要求5.1 用汽油或四氟化碳等溶剂清洗管孔壁上的油污,再用细纱布沿孔壁圆周方向打磨残留锈蚀,并除去管孔边缘毛刺;打磨后管孔壁的表面粗糙度不得大于Ra12.5;5.2 清理后的管孔壁不得有纵向刻痕,个别管孔允许有一条螺旋形或环向刻痕,刻痕深度不得超过0.5mm,宽度不得超过1mm,刻痕至管孔边缘的距离不得小于4mm;5.3 胀接管孔尺寸应符合图纸工艺要求;5.4 如管孔直径超差,其超差数值不得超过规定偏差值的50%;当管孔总数不大于500个时,超差孔数不得超过管孔总数的2%,且不得超过5个;当管孔总数大于500个时,超差孔数不得超过管孔总数的1%,且不得超过10个;对于超差管孔在管板上应作出明显标记;6.胀接前对胀接设备的检查6.1 胀管器,胀杆锥度及胀珠胀杆转动灵活;6.2 液压驱动胀管设备和微机控制胀管设备其控制系统应准确灵敏、性能良好;6.3 胀管器先检查外观,然后用涂色法检查接触面(接触面应大于80%),合格后涂以润滑脂待用;7.穿管7.1 穿管前应先按图样核对管板的装配位置;7.2 按照每个胀接面管子、管孔总数的15%,随机测量管孔直径d、管端壁厚t,计算出d、t的算术平均值并做好记录(参见附录A表A1);7.3 根据超差管孔的直径选配管子,选配后的最大间隙不超过管子直径的3%;7.4 管子的两个胀接端穿入管孔时应能自由伸入,管子必须装正,不得歪斜;当发现有卡住,偏斜等现象时,不得强行插入,应取出管子,按大样矫正后,再行插入;7.5 穿管时应超穿一定距离,以再次清理胀接管端或管孔壁上因穿管留下的锈屑污物,清理后,退回正确位置;7.6 管子与管板胀接时,可先穿基准管,基准管找正后,采用预胀或其他方法加以固定;7.7 胀接管端伸出长度应符合图样要求;7.8 对于管端伸出长度超过要求的管子,应用机械(齐头机)方法去除超长部分,并清除毛刺;8.胀接技术要求8.1 试胀8.1.1正式胀接前应进行试胀,以检查胀管器的质量、管材的胀接性能和确定最佳胀管率;8.1.2试胀用管子的材质、规格应与产品胀接管子相同,试胀用板的材质、厚度及管孔间距、管孔尺寸、加工质量等均应与产品的管板相同;8.1.3试胀件尺寸规格及数量按照产品图纸管板的厚度,孔的大小、排列做试胀板一块,开孔12~16个;8.1.4试胀管子的胀接管端硬度应符合4.5规定;当管端退火时,应按4.6随炉退火,退火后的管端应按要求进行清理;8.1.5试胀管子与管孔一一对应,编号入座,用油漆在试胀板上做出孔位编号,用游标卡尺逐一测量试胀管壁厚t、管孔直径d值,并作好记录(参见附录A表A2);8.1.6在胀管率H为1%~2.1%范围内,选用不同的胀管率数值,计算出相应的胀口内径d1值,然后对各个胀口进行试胀,实测胀口内径并作好记录(参见附录A 表A2);8.2 胀接8.2.1根据试胀所确定的最佳胀管率进行正式胀接;胀接时应在管端内壁涂少许润滑脂,再插入胀管器;胀接过程中,严防油污、水及灰尘渗入胀接面间;8.2.2胀接时一般采用反阶式胀接顺序,见图4;管子与管板胀接可在管子穿妥后再按图4进行胀接;管子与管板胀接时,为防止油污流进胀接面间,亦可采用错列式胀接顺序,见图5;。
胀接工艺规程
xxxxxx有限公司换热器管板与换热管机械胀接工艺规程1、主题内容与适用范围本工艺规定了“管板”“折流板”“管子”的胀前预处理、胀接方法和胀接密封效果的检验及泄漏处理以及胀后清理的工艺方法。
本工艺适用于管壳式换热器中钢制管板和铜制换热管的机械强度胀接。
2、胀前预处理2.1管板、折流板、换热管胀前应用钢玉砂布清除孔口周边及管口内外边缘的锐边和毛刺。
2.2管板、折流板表面和有油迹的管子应做脱脂处理,对油脂浓重部位,用丙酮或四氯化碳喷射或刷洗,然后用无油压缩气体吹干。
2.3孔内和胀槽边缘有毛刺的管板孔,须用相应尺寸的铰刀铰光,然后用无油压缩气体吹净切削。
2.45钢制折流板、拉杆、定距管应喷砂去除表面氧化层或用钢玉砂布除锈,也可用HP-2金属清洗剂作化学除锈钝化处理。
有色材料折流板脱脂用四氯化碳或洗涤剂溶液进行清洗晾干。
2.5凡经加工的管件,如翅片管、U形管、螺旋管应按图纸要求逐根进行压力试验,不漏为合格。
2.6管件长度要按设计或工艺尺寸下料,不留余量,锯口用专用刀具或锉刀去毛刺、倒角。
2.7管子两端即按设计及工艺文件要求范围内应用管端磨光机或180目以上细钢玉砂布做抛光处理,然后用无油压缩气体吹除磨料粉末。
2.8管板、管子在预处理过程中应用木质工位器具保护,避免磕碰划伤。
2.9所有经预处理后的零件,均用塑料布覆盖防尘。
3、胀接方法3.1接管应尽量采用带有扭矩控制仪的电动或风动胀管机。
3.2按管子规格和管板厚度选择合适规格的胀管器。
胀接中一般用洗涤剂溶液润滑,胀后及时清洗掉管子材质的颗粒物以减少胀管工具的损坏,并注意检查胀针和胀杆的磨损情况,必要时及时调换。
若发生断杆卡壳情况,应慎重从胀接前端用笔管径小一定尺寸的、硬度合适的圆钢通入管内将断杆和胀套、胀针一起打出,切忌损伤管内壁,造成内漏的质量事故。
3.3为了避免管端和管孔的抛光面再次被氧化,施胀与清理的时间间隔不得超过24小时。
3.4先胀4~5根管子掌握适当胀大量(参看3.5)。
胀管工艺规程管子与管板123
现场加工。管板厚度范围为16~100mm,材质为碳钢者,就符合GB150-98 第 二章2.2 条的规定,若采用16Mn 时,就分别符合GB3247—88 和GBI51—99 中的有关规定;换热管束应符合GB8163、GB9948-88、GB6479-86、GB5310-85 的规定。
二、焊、胀工艺 (一)准备工作 1、对换热管和管板的质量检查 (1)管子内外表面不允许有重皮、裂纹、砂眼及凹痕。管端头处不 得有纵向沟纹,横向沟纹深度不允许大于壁厚的1/10。 管子端面应与 管子轴线垂直,其不垂直度不大于外径的2%。 (2)换热管的允许偏差应符合表1-1 要求。 (3)管孔表面粗糙度Ra 不大于12.5μm,表面不允许纵向或螺旋状刻 痕。管孔壁面不得有毛刺、铁屑、油污。 (4)管孔的直径允许偏差应符合表1-2 规定。
换热管的允许偏差表1-1
材料 标准
碳 GB8163-87
钢
外径×厚度 (mm)
19×2 25×2 25 ×2.5
32×3 38×3 45 ×3
Ⅰ级换热器 外径偏差 壁厚偏差 (mm) (mm)
Ⅱ级换热器
外径偏差
壁厚偏差
(mm)
(mm)
±0.2 ±0.3
+12% -10%
±0.4 ±0.45
+15% - 10%
焊渣及突出于管内壁的焊瘤和飞溅物应清除干净。 焊缝返修应按返修工艺评定进行。 4、贴胀
3 贴胀要求的环境条件:环境气温不应低于5℃,,不应受雨、雪侵袭。 ٛ (2)将电子扭矩搬手走在规定的扭矩值上,并予以锁定。电子扭矩搬 手在规定的校验期内使用。 ٛ (3)作业人员应注意搬手有声光报警,报警后应立即停止作业。 三、 质量控制、标准及主要措施 ٛ (一)主要质量控制流程(见表1-3) (二)主要的质量标准
管板与管子胀焊结合时的施工顺序
浅析换热器管板与换热管连接方式及选择摘要:本论文阐述了在管壳式换热器的设计中换热管与管板的连接结构形式如何确定,主要通过对换热器管板和换热管的各种连接方式的具体分析,以及对换热器在运行过程中换热管连接处常发生的一些问题的分析,确定了最佳的换热管连接方式为强度焊加贴胀,并指出换热器换热管与管板连接方式的设计没有标准的统一结构,不能一概而论,应根据设备的使用环境,流通介质等多方面考虑,确定合适的结构方案.关键字:换热器换热管管板强度胀强度焊在管壳式换热器的设计中,换热管与管板的连接是一个比较重要的结构部分.不仅加工工作量大,而且必须使每一个连接处在设备运作过程中能保证介质无泄漏及承受介质压力的能力.换热管与管板的连接质量是换热器质量的最重要的标志,换热器的失效大多数集中在管接头上,因此合理选用安全可靠的管接头方式,并使用相应的加工设备与技术是管壳式换热器设计、制造技术的关键。
根据管壳式换热器的使用条件不同,加工条件不同,管子与管板的连接方式有以下几种:强度胀、强度焊、强度胀+密封焊及强度焊+贴胀,其差异主要反映在管孔是否开槽和焊接坡口及管子伸出长度等方面,对一些比较苛刻的使用场合也有用强度焊+强度胀的管接头连接方式,如双管板换热器设计要求采取强度焊+强度胀。
我们在设计换热器时无论采取哪种方式,其要求满足的基本条件有两条:一是良好的气密性;二是足够的结合力。
笔者将这几种连接方式及其优缺点作以下分析。
一、胀接胀接包括贴胀和强度胀。
贴胀是指为了消除换热管与管板之间缝隙的轻度胀接;强度胀是为保证换热管与管板连接的密封性能及抗拉脱强度的胀接。
二者在结构上的最主要区别是贴胀的管板管孔是光滑的,而强度胀的管孔带环形槽,环形槽距管板上表面的距离应取8mm。
胀接是一个连续的弹塑性力学过程,胀管时管子产生了严重的塑性变形,管板则主要处于弹性状态,卸载时由于回弹管孔将管子压紧而形成胀接接头。
强度胀是利用胀管器,使伸到管板中的管子端部直径扩大产生塑性变形而管板只达到弹性变形,因而胀管后管板与管子间就产生一定的挤压力,使管子能嵌入到管孔的环形槽内,与管板紧紧地贴在一起,达到密封紧固连接的目的.胀接结构设计中的注意事项主要有以下几个方面:1、采用胀接时要求管板硬度较换热管硬度高,这样可免除在胀接时因管孔产生塑性变形而影响胀接的紧密性,如16Mn管板与10#换热管之间的胀接是合适的,但与20#换热管胀接时,20#管则应进行管端软化退火(当有应力腐蚀要求时,应整根进行软化处理或换成10#换热管)。
换热器管子与管板胀焊制造工艺分析
换热器管子与管板胀焊制造工艺分析作者:王丹铭来源:《中小企业管理与科技·上旬刊》2011年第04期摘要:换热器管子与管板胀焊接头的加工,是先焊后胀还是先胀后焊的好,至今仍有争论。
详细分析比较了两种连接加工方法,各自的优缺点及应用情况,提出了胀接与焊接先后次序应遵循的主要原则。
为实际生产选择合理的制造工艺,保证管子与管板连接接头的质量提供参考。
关键词:换热器管子与管板胀接焊接胀焊接头管子与管板连接头的连接是换热器制造的关键工序,有强度胀接、强度焊和胀焊结合三种连接方法,但经常采用管子与管板胀焊结合的连接方法。
是先焊后胀还是先胀后焊,至今仍有争论。
1 先焊后胀工艺的应用分析1.1 先焊后胀工艺的优点及应用换热器制造厂历来多采用先焊后胀工艺,而较少采用先胀后焊工艺。
究其原因是与使用机械胀接法作为最主要的胀管手段密切相关。
因为在机械胀管过程中,存在着摩擦并产生大量的热必需用机油来润滑和冷却,油液渗浸进入胀接接头的缝隙,要彻底清除干净十分困难。
夹缝中油水等杂物的存在,焊接时易于形成气体,而这些气体来不及逸出便存在于焊缝中。
另一方面胀管区又往往堵塞了排气通道,增加了焊缝中生成气孔的可能性。
采用先焊后胀工艺则可以避免上述不利因素,特别是对于钛材和某些有色金属,要求焊接的基本条件十分严格,不允许油水和铁离子污染,选择先焊后胀工艺更易保证焊缝质量。
1.2 先焊后胀工艺的缺点分析①机械胀接法存在着固有的缺点,各管之间长度不一,连接强度和紧密性不均;胀管接口的内表面产生硬化现象,给重复补胀带来困难;管与管板材料的胀接的相容性有一定的限制,如:钛管与碳钢的胀接、铝管与碳钢的胀接等均受到了限制;劳动生产率低,而且小管径或厚壁管的胀接较困难等。
②管口环形焊道不均匀,由于管子与管板之间存在着0.2~0.5mm的装配间隙,而且总是偏心配置,加上管子与管板孔的加工偏差,造成每一个管口的环形焊道不均匀。
对于薄壁管很容易焊穿。
管子与管板接头自动焊操作要领
工序
图表
技术要求
1
准备
●检查管端的伸出长度和坡口角度是否与WPS一致,管端有无压扁和开裂等现象;
●采用机械抛光或丙酮擦洗等方式对管子端部和焊接部位除去油污和灰尘,并在焊接前予以保护;
●仔细阅读《焊接工艺卡》,明确所需的焊材牌号、规格及操作要求;
●检查设备的水、电、气路是否完好;
b经常注意钨极尖端变化,发现焊缝带毛边时有及时更换钨极;
c一端施焊时,另一端严格胀管和切管,双侧同时施焊时,不得同时焊接一根管;
4
其它要求
●焊接结束后,自检焊缝和热影响区是否有裂纹、气孔、夹渣、未熔合等缺陷,如有,应修磨补焊与相邻焊缝一致;
●接时应周围环境有效隔离;
●定位焊:采用手工钨极氩弧焊及自熔方式,定位焊位置选在3或9点;
2
施焊次序
●当管口数量较少时(小于60个),可不考虑施焊次序,自下而上焊接即可;
●当管口数量较多时,按照图1要求布置焊接顺序,先焊中间(0位置)20~30个管头,后按1、2……8的顺序进行跳焊;
3
焊接
●正式焊接前,任选一个管口,插好定位杆,调节好焊枪角度、钨极伸出长度、焊丝伸出长度,并空运转一圈;
●原则上,两层焊缝必须分别施焊,第一层焊接全部结束,并经相关检查合格后方可施焊第二层焊缝;第一层焊缝的起弧点在时钟11点左右,熄弧点滞后起弧点,约11:30左右;第二层焊缝的起弧点在时钟10点左右,熄弧点滞后起弧点,约10:30左右(如左图所示);
●焊接过程中,操作人员应注意下列事项;
a密切注视焊接过程,当出现焊偏、咬坏管口、气孔等不正常现象时,应立即停止操作,重新调试设备;
双管板胀接结构及工艺
双管板胀接结构及工艺在双管板设计中,胀管是关系到双管板换热器制造质量的最为关键的一步。
内管板胀接的好坏直接影响到以后各个工序的进行,甚至关系到整台设备的正常使用。
双管板换热器的结构特点是:和一般的固定管板换热器两边各多了一块管板。
主要用于在化工生产中,管程介质和壳程介质严禁混合的场合,或者二者混合会发生爆炸危险。
在双管板换热器制造过程中,内管板为强度胀,外管板为强度焊加贴胀。
在双管板换热器制造过程中,材料的要求:1、管子材料的硬度应该比管板硬度低HB30~20.2、管子应该符合设计要求,严禁不合格的管子。
管子按照换热器相关标准验收。
3、如果管子和管板是同种材质(不锈钢及有色金属除外),允许才用局部退火的办法降低其硬度。
管板加工的要求:1、管板加工质量严格按照GB151-1999《管壳式换热器》的要求进行加工。
2、在需要强度胀的管板内根据管板厚度开有1-2道环形槽,深度为0.5mm,宽度3mm。
在穿管束之前必须检测管板孔内的环形槽是否加工,以及是否加工合符要求。
3、换热管应外伸管板一段距离,为以后的焊接加工做准备。
一般预留长度3~5mm(具体详见GB151)。
并且在胀管过程中,胀管器的深入长度也与这个长度有一定的关系。
4、胀管的次序,一般先定位胀,管板周围和中心线上的管子先胀,这样有利于减少应为管板胀接过程中给管板的外加应力。
定位胀完成以后,按照一定规律进行胀管。
每个人对胀管次序有不同的理解,一般都有同心圆,十字,米字,跳胀等胀接次序。
5、胀接力的选择。
胀管机有市面上可以购买的现成产品,也有工厂自己制作的张胀管机。
胀接力的大小一般都先通过胀管工艺评定给出。
在实际操作过程中,如果是专业胀管机的话,可以设定转矩的大小。
当电机的输出达到设定值时,开始停止倒转。
而在一些小厂由于使用的是自制的电机,所以经验成了控制胀接力的最大因素。
胀管器在电机的带动下,将电机的转矩转化为胀管器的螺旋升力。
挤压管壁使之发生塑性变形,在此过程中由于管板硬度大于管子,所以管板发生弹性变形。
管板与管子胀焊结合时的施工顺序
管板与管子胀焊结合时的施工顺序管子与管板的连接形式有以下几种:胀接、焊接、强度胀+密封焊及强度焊+贴胀。
3.1先焊后胀[15,16]先焊后胀工序,焊前管板坡口容易清洗洁净,焊接时管子与管板间隙处的空气能够从正、反两侧排除,关于防止焊缝产动气孔及保证焊接接头的质量十分有益。
同时,后胀能够使胀口胀后的残余应力可不能松驰,幸免了因焊接高温的阻碍而发生松驰。
然而关于焊接性较差的管子与管板接头,胀接时焊道容易产生微裂纹,甚至于将焊道胀裂。
关于这种情形,应采纳深度胀(即管口10~15 mm左右不胀),使胀接部位躲开焊道,从而减小胀接对焊道的阻碍,这也是先焊后胀工艺的最大不足之处。
文献[15]的试验研究说明,采纳先胀后焊工艺,管子与管板焊后的泄漏率比采纳先焊后胀工艺要高出10倍左右,而且检验结果说明,焊缝外观平均,有金属光泽,成形美观,着色检查的气孔与未熔合现象专门少。
因此,国外也多采纳先焊后胀工序。
3.2先胀后焊[15]采纳先胀后焊工序,由于胀接时在管端及坡口处将留下大量油污及铁锈等杂物,尽管焊前要进行清洗,但由于管桥较窄,加之管子伸出管板等缘故,难以保证坡口的完全清洗。
当焊接时,这些遗留杂物将发生巨烈的化学变化,水分和空气因受热而局部膨胀,并在管子与管孔的间隙内形成压力,由于胀后背面堵死,这些带压气体只能从焊道一侧排除,焊接时处于熔融状态下的金属无强度可言,气体便专门容易穿过焊道,专门在收弧处更是如此。
气体冲出焊道使焊缝金属呈沸腾状,造成焊缝高低不平,甚至呈蜂窝状。
同时,还使焊缝表面氧化,造成未熔合等缺陷。
在焊缝冷却过程中,有的气体未能及时逸出焊缝表面,从而在焊缝内部形成气孔。
另外,焊接时产生的高温会导致已胀接的部位变形,使胀接过程中产生的残余应力和弹性变形有所消逝,从而可能使胀紧力减小甚至消逝。
文献[15]的试验研究结果说明,先胀后焊工艺泄漏率是先焊后胀的10倍左右。
我们长期的大量生产实践也证明,先胀后焊确实存在着许多不足,专门是在焊接工艺性能较差的情形下问题更为严峻,如20MnMo、15CrMo与奥氏体不锈钢管的匹配就属于这种情形。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
浅析换热器管板与换热管连接方式及选择摘要:本论文阐述了在管壳式换热器的设计中换热管与管板的连接结构形式如何确定,主要通过对换热器管板和换热管的各种连接方式的具体分析,以及对换热器在运行过程中换热管连接处常发生的一些问题的分析,确定了最佳的换热管连接方式为强度焊加贴胀,并指出换热器换热管与管板连接方式的设计没有标准的统一结构,不能一概而论,应根据设备的使用环境,流通介质等多方面考虑,确定合适的结构方案。
关键字:换热器换热管管板强度胀强度焊在管壳式换热器的设计中,换热管与管板的连接是一个比较重要的结构部分。
不仅加工工作量大,而且必须使每一个连接处在设备运作过程中能保证介质无泄漏及承受介质压力的能力。
换热管与管板的连接质量是换热器质量的最重要的标志,换热器的失效大多数集中在管接头上,因此合理选用安全可靠的管接头方式,并使用相应的加工设备与技术是管壳式换热器设计、制造技术的关键。
根据管壳式换热器的使用条件不同,加工条件不同,管子与管板的连接方式有以下几种:强度胀、强度焊、强度胀+密封焊及强度焊+贴胀,其差异主要反映在管孔是否开槽和焊接坡口及管子伸出长度等方面,对一些比较苛刻的使用场合也有用强度焊+强度胀的管接头连接方式,如双管板换热器设计要求采取强度焊+强度胀。
我们在设计换热器时无论采取哪种方式,其要求满足的基本条件有两条:一是良好的气密性;二是足够的结合力。
笔者将这几种连接方式及其优缺点作以下分析。
一、胀接胀接包括贴胀和强度胀。
贴胀是指为了消除换热管与管板之间缝隙的轻度胀接;强度胀是为保证换热管与管板连接的密封性能及抗拉脱强度的胀接。
二者在结构上的最主要区别是贴胀的管板管孔是光滑的,而强度胀的管孔带环形槽,环形槽距管板上表面的距离应取8mm。
胀接是一个连续的弹塑性力学过程,胀管时管子产生了严重的塑性变形,管板则主要处于弹性状态,卸载时由于回弹管孔将管子压紧而形成胀接接头。
强度胀是利用胀管器,使伸到管板中的管子端部直径扩大产生塑性变形而管板只达到弹性变形,因而胀管后管板与管子间就产生一定的挤压力,使管子能嵌入到管孔的环形槽内,与管板紧紧地贴在一起,达到密封紧固连接的目的。
胀接结构设计中的注意事项主要有以下几个方面:1、采用胀接时要求管板硬度较换热管硬度高,这样可免除在胀接时因管孔产生塑性变形而影响胀接的紧密性,如16Mn管板与10#换热管之间的胀接是合适的,但与20#换热管胀接时,20#管则应进行管端软化退火(当有应力腐蚀要求时,应整根进行软化处理或换成10#换热管)。
2、胀接要求换热管伸出管板的长度应不小于3mm,是保证管板与换热管始胀处不受冲刷,同时无论是强度胀还是贴胀,胀接长度不准超出管板背面,并应离开3mm,是为了避免换热管被胀接碾成环装压痕而产生破坏。
3、胀接联接时,管孔表面粗糙度Ra值不大于12.5uM,管孔表面不应有影响胀接紧密性的缺陷,如贯通的纵向或螺旋状刻痕等。
4、应严格控制管孔与换热管的径向间隙,径向间隙是影响管接头胀接质量的最重要因素,间隙大易造成过胀,GB151-1999中Ⅰ级管束的胀接质量肯定比Ⅱ级的好,而且在换热管与管板不存在硬度差时,间隙的大小是至关重要的,例如不锈钢换热管与不锈钢管板胀接时,应采用“特殊紧配合”,即小间隙弥补无硬度差。
由于胀接靠的是管板孔收缩所产生的残余应力,这一应力会随着温度的升高而松弛,这样会致使管端处密封和结合力的降低,所以该结构受到压力和温度的限制,一般适用于设计压力≤4Mpa,设计温度≤300℃场合,要求在操作中无剧烈的震动,无过大的温度变化、无交变载荷、无明显的应力腐蚀,且该连接形式不能用于d<14mm的换热管。
胀接连接具有生产简单、效率高、连接可靠的优点,在换热器实际制造过程中,胀接一般用于管壳之间介质渗漏不会引起不良后果的情况,特别适用于材料可焊性差及制造厂的工作量过大的情况。
二、强度焊管板与换热管的焊接,也是我们在设计中常采用的方式,因为换热管端部无需退火,管孔不需开槽,管孔的表面粗糙度Ra值也没有胀接时要求高,不大于35uM即可,所以制造加工简便。
焊接结构强度高,抗拉脱力强,且当焊接接头有泄漏、换热管有裂纹或赌赛时,其修补或更换换热管都比胀接方式容易。
强度焊一般使用于P≤35MPa,T不限制,换热管直径(d)不限制的情况,但不适用于有振动或有间隙、应力腐蚀的场合。
强度焊管接头承受换热管轴向剪切载荷和密封要求的焊缝高度L1+L2应大于或等于1.4倍的管壁厚,且强度焊必须是填丝的氩弧焊,否则只作为密封焊。
对φ19X2、φ25X2的换热管,GB151-1999规定强度焊换热管伸出管板的长度不小于1.5mm,但笔者认为为了保证换热管与管板间的焊缝焊肉不被介质冲蚀,卧式换热器,在设计换热管伸出管板的长度时可取不小于3mm。
如果管箱介质不是纯净的气体或液体,或为大流速的气液混合相,换热器在运行过程中常会出现换热管与管板间的焊缝焊肉被介质冲蚀,例如2008年我厂造气B套洗涤水预热器靠管箱进口端管板与换热管间的焊缝焊肉已被介质大面积冲蚀,在管束更新设计时,将换热管伸出管板的长度由原来的1.5mm改为3mm,就解决了这一难题。
对于立式换热器,若没有停车期间管板上不允许有残液存在的要求时,换热管伸出管板的长度可取不小于1.5mm;若要求停车期间管板上不允许有残液存在时,换热管的管端应与管板面平齐或低于管板面,可适当加大管板破口深度或改变结构形式,但不论焊接接头的结构尺寸如何调整,焊缝的剪切断面不应低于换热管横截面面积的1.25倍。
通过焊接,使管子对管板有较好的增强作用,并且还具有可降低管孔加工要求,节约加工工时,检修方便等优点,故应优先采用。
此外,当介质毒性很大、介质和大气混合易发生爆炸、介质有放射性或管内外物料混合会产生不良影响时,为确保接头密封,也常采用焊接法。
三、强度焊+贴胀焊接法虽然优点甚多,但不能完全避免缝隙腐蚀和焊接节点的应力腐蚀,而且薄管壁和厚管板之间也很难得到可靠的焊缝。
焊接法虽然较胀接可以耐更高的温度,但是在高温循环应力的作用下,焊口极易发生疲劳裂纹,列管与管孔存在间隙,当受到腐蚀介质的侵蚀时,也会加速接头的损坏。
因此,就产生了焊接和胀接同时使用的方法。
这样不但能提高接头的抗疲劳性能,同时可以降低缝隙腐蚀倾向,因而其使用寿命比单用焊接时长的多。
当在压力和温度都很高、有一般应力和间隙腐蚀、有过大温度变化的情况下,可采用强度焊+贴胀,强度焊既可以使焊缝有严密性,又能保证接头具有较大的拉脱力,贴胀的作用主要是消除缝隙腐蚀和提高焊缝的抗疲劳性能。
但在有较大振动情况下不宜用强度焊+贴胀。
先焊后胀的工序,焊前管板坡口容易清洗干净,焊接时管子与管板间隙处的空气可以从正、反两侧排除,对于防止焊缝产生气孔及保证焊接接头的质量十分有益。
同时,后胀可以使胀口胀后的残余应力不会松驰,避免了因焊接高温的影响而发生松弛。
但是对于焊接性较差的管子与管板接头,胀接时焊道容易产生微裂纹,甚至于将焊道胀裂。
对于这种情况,应采用深度胀,即距管口15 mm不胀,使胀接部位避开焊道,从而减小胀接对焊道的影响,这也是先焊后胀工艺的最大不足之处。
经调查表明,采用先胀后焊工艺,管子与管板焊后的泄漏率比采用先焊后胀工艺要高出10倍左右,因此,国内外管壳式换热器的设计中多采用先焊后胀工序。
有些换热器需作焊后整体热处理或其管板因材料规定需作焊后热处理,若胀接采用机械胀,则在热处理前先胀一次,热处理之后再轻胀一次;若采用柔性胀接(液袋胀接等),则可在热处理之后胀一次即可。
但当换热管为不锈钢而管板为必须进行焊后热处理的材料时(如15CrMo锻件、15CrMoR等),则先对管板管箱侧进行A022+A302堆焊,堆焊完毕热处理管板,而后再焊接换热管。
所以这种情况只能采用柔性胀接。
四、强度胀+密封焊换热管与管板的连接也可以采用强度胀+密封焊,强度胀接是保证换热管与管板连接的密封性能及抗拉脱强度,密封焊保证换热管与管板连接密封性更好。
采用先胀后焊工序,由于胀接时在管端及坡口处将留下大量油污及铁锈等杂物,尽管焊前要进行清洗,但由于管桥较窄,加之管子伸出管板等原因,难以保证坡口的彻底清洗。
当焊接时,这些遗留杂物将发生巨烈的化学变化,水分和空气因受热而局部膨胀,并在管子与管孔的间隙内形成压力,由于胀后背面堵死,这些带压气体只能从焊道一侧排除,焊接时处于熔融状态下的金属无强度可言,气体便很容易穿过焊道,尤其在收弧处多发生。
气体冲出焊道使焊缝金属呈沸腾状,造成焊缝高低不平,甚至呈蜂窝状。
同时,还使焊缝表面氧化,造成未熔合等缺陷。
在焊缝冷却过程中,有的气体未能及时逸出焊缝表面,从而在焊缝内部形成气孔。
另外,焊接时产生的高温会导致已胀接的部位变形,使胀接过程中产生的残余应力和弹性变形有所松弛,从而可能使胀紧力减小甚至消失。
我们长期的大量生产实践也证明,先胀后焊确实存在着许多不足,尤其是在焊接工艺性能较差的情况下问题更为严重,如20MnMo、15CrMo的管板与奥氏体不锈钢管的焊接就属于这种情况。
强度胀+密封焊一般用在要求高的密封性能,P≤4MPa,T≤300℃,无严重应力腐蚀,无剧烈振动,无过大温度变化的场合,不适用于有间隙腐蚀情况。
换热管与管板的连接在什么场合下采用何种形式,目前尚无统一标准,综合以上各种连接方式优缺点的分析,尽管也可以采用胀接、焊接、强度胀+密封焊这三种形式,但笔者以为,在设计和制造时,应优先考虑先焊后胀的加工工序,选择强度焊+贴胀的连接形式,对于要求高的连接,如双管板或复合板可采用强度焊+强度胀的形式,这样既能保证良好的气密性、又能保证足够的结合力,可以使所设计的换热器长周期运行。
不过在换热管与管板连接形式的设计中并没有标准的统一结构,不能一概而论,应根据设备的使用环境、流通介质及管板材料和结构等多方面考虑,确定合适的连接结构方案。
【参考文献】1 国家质量技术监督局发布,GB151-1999《管壳式换热器》,中国标准出版社,1999;2 董大勤袁凤隐《压力容器设计手册》,化工工业出版社,2005;3 中国五环化学工程总公司《化工压力容器设计技术问答》,《氮肥设计》编辑部,1993;4 叶文邦张建荣曹文辉《压力容器设计指导手册》(下),云南科技出版社,2006。
