扣件式钢管脚手架设计计算实例

扣件式钢管脚手架设计计算实例扣件式钢管脚手架是一种常用的搭建脚手架的工具，它由立杆、横杆、纵杆和扣件组成，具有安装方便、拆卸简单、结构稳定等特点。

在设计和计算扣件式钢管脚手架时，需要考虑脚手架的高度、荷载等因素，下面是一个设计计算实例。

假设要搭建一个高度为10米的扣件式钢管脚手架，每层脚手架的间距为2米，共需搭建5层脚手架。

脚手架的工作荷载为200千克/平方米。

首先，我们需要计算立杆、横杆和纵杆的尺寸。

1.立杆的尺寸计算：立杆的尺寸需要根据脚手架的高度和荷载进行计算。

一般情况下，立杆的直径在48至60毫米之间。

在本实例中，我们选择了直径为48毫米的立杆。

每个立杆的高度为10米/5层=2米，加上接地深度0.5米，总高度为2.5米。

根据脚手架荷载为200千克/平方米，每米脚手架所受的荷载为200千克/2米=100千克，加上自重（假设每个立杆自重10千克），每米脚手架所受的总荷载为100千克+10千克=110千克。

根据立杆的直径为48毫米，在立杆表中查得立杆在110千克荷载下的安全高度为3.5米。

由于每个立杆的高度为2.5米，所以满足安全要求。

2.横杆的尺寸计算：横杆的尺寸计算需要考虑跨度和荷载。

一般情况下，横杆的直径在32至40毫米之间。

在本实例中，每层脚手架的跨度为2米，所以每个横杆的长度为2米。

根据脚手架荷载为200千克/平方米，每米脚手架所受的荷载为200千克/2米=100千克。

加上自重（假设每根横杆自重5千克），每米脚手架所受的总荷载为100千克+5千克=105千克。

根据横杆的直径为40毫米，在横杆表中查得横杆在105千克荷载下的安全跨度为3.2米。

由于每个横杆的跨度为2米，所以满足安全要求。

3.纵杆的尺寸计算：纵杆的尺寸计算需要考虑荷载。

一般情况下，纵杆的直径在32至40毫米之间。

在本实例中，每层脚手架的高度为2米，所以每个纵杆的高度为2米。

根据脚手架荷载为200千克/平方米，每米脚手架所受的荷载为200千克/2米=100千克。

2023年扣件式钢管脚手架计算规则

2023年扣件式钢管脚手架计算规则主要包括以下几个方面：扣件强度等级、构件间距、支撑结构、使用条件等。

下面将详细介绍每个方面的计算规则。

1. 扣件强度等级：根据国家标准和行业规范，扣件式钢管脚手架的扣件要求符合相应的强度等级。

根据材料的强度、变形能力和使用寿命等指标，将扣件分为不同的等级，常见的有Q235、Q345等。

在计算时需根据具体扣件的强度等级选择适当的参数。

2. 构件间距：扣件式钢管脚手架的构件间距是指相邻水平或垂直构件之间的距离。

在计算规则中，要根据不同使用情况和承载要求合理确定构件间距。

一般情况下，构件间距不应超过横向或竖向构件的最大跨度，具体间距可以根据实际情况进行适当调整。

3. 支撑结构：扣件式钢管脚手架的支撑结构是指支撑脚、支撑杆和支撑横梁等构件的组合。

在计算规则中，需根据设计要求和实际情况选择适当的支撑结构，保证脚手架的稳定性和承载能力。

支撑结构要满足扣件和构件的连接要求，承受主体结构和施工荷载的作用，并能保证脚手架的水平度和垂直度。

4. 使用条件：扣件式钢管脚手架的使用条件主要包括使用环境、承载要求、风压荷载等。

使用环境需要考虑施工地形地貌、气候条件、工程地质等因素。

承载要求是指脚手架需要承担的建筑物结构和施工荷载，需要根据建筑物结构设计要求进行计算。

风压荷载是指脚手架受到的外部风力作用，在设计时需根据风场条件和结构要求进行合理计算。

以上是2023年扣件式钢管脚手架计算规则的主要内容。

在具体计算过程中，需参考国家和行业相关标准，按照科学的方法和理论进行计算，确保脚手架的安全可靠。

同时，在实际施工中，还需根据具体情况进行实地测量和调整，保证脚手架的稳定性和使用效果。

扣件式钢管脚手架计算要点共94页

拉
60、生活的道路一旦选定，就要勇敢地走到底，决不回头。 ——左
扣件式钢管脚手架计算要点
11、用道德的示范来造就一个人，显然比用法律来约束他更有价值。—— 希腊
12、法律是无私的对谁都一视同仁。在每件事上，她都不徇私情。—— 托马斯
13、公正的法律限制不了好的自由，因为好人不会去做法律不允许的事情。——弗劳德
14、法律是为了保护无辜而制定的。——爱略特 15、像房子一样，法律和法律都是相互依存的。——伯克
56、书不仅是生活，而且是现在、过去和未来文化生活的源泉。 ——库法耶夫 57、生命不可能有两次，但许多人连一次也不善于度过。— —吕凯特 58、问渠哪得清如许，为有源头活水来。—— 朱熹 59、我的努力求学没有得到别的好处，只不过是愈来愈发觉自己的无知。 ——笛卡儿

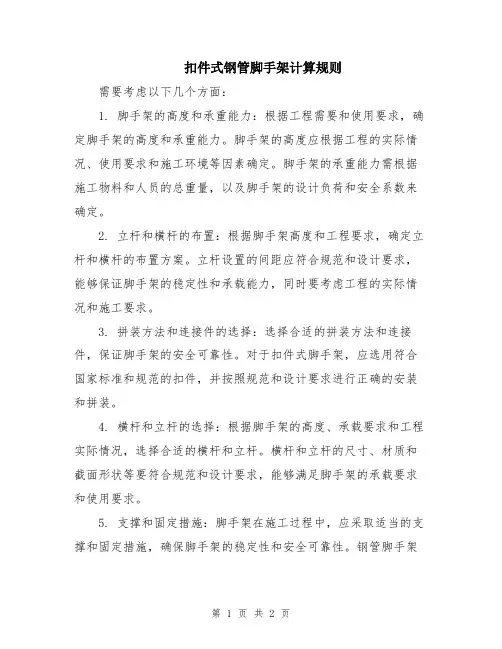

扣件式钢管脚手架计算规则

扣件式钢管脚手架计算规则
需要考虑以下几个方面：
1. 脚手架的高度和承重能力：根据工程需要和使用要求，确定脚手架的高度和承重能力。

脚手架的高度应根据工程的实际情况、使用要求和施工环境等因素确定。

脚手架的承重能力需根据施工物料和人员的总重量，以及脚手架的设计负荷和安全系数来确定。

2. 立杆和横杆的布置：根据脚手架高度和工程要求，确定立杆和横杆的布置方案。

立杆设置的间距应符合规范和设计要求，能够保证脚手架的稳定性和承载能力，同时要考虑工程的实际情况和施工要求。

3. 拼装方法和连接件的选择：选择合适的拼装方法和连接件，保证脚手架的安全可靠性。

对于扣件式脚手架，应选用符合国家标准和规范的扣件，并按照规范和设计要求进行正确的安装和拼装。

4. 横杆和立杆的选择：根据脚手架的高度、承载要求和工程实际情况，选择合适的横杆和立杆。

横杆和立杆的尺寸、材质和截面形状等要符合规范和设计要求，能够满足脚手架的承载要求和使用要求。

5. 支撑和固定措施：脚手架在施工过程中，应采取适当的支撑和固定措施，确保脚手架的稳定性和安全可靠性。

钢管脚手架
的支撑和固定措施应符合规范和设计要求，考虑工程实际情况和施工要求。

扣件式钢管脚手架风荷载标准值计算

扣件式钢管脚手架风荷载标准值计算在搭建扣件式钢管脚手架时，风荷载是一个需要考虑的重要因素。

根据《建筑结构荷载规范》(GB 50009-2012)中的规定，扣件式钢管脚手架的风荷载标准值需要根据一系列参数计算得出。

计算参数在计算扣件式钢管脚手架的风荷载标准值时，需要考虑以下参数：•扣件式钢管脚手架的高度；•扣件式钢管脚手架的单元面积；•环境风压力系数；•设计年限。

计算方法步骤一：计算风压力按照地形、建筑类型、设计风速确定到达设计风速的三秒平均风速，然后根据该风速计算风压力。

步骤二：计算单元结构将扣件式钢管脚手架分成一个个不可分割的单元结构，每个单元结构面积为1m²，即扣件式钢管脚手架的单元面积。

对于每个单元结构，计算出风荷载，即单元结构的面积乘以单位面积风荷载。

步骤四：计算风荷载标准值将所有单元结构的风荷载相加得到总风荷载，然后根据环境风压力系数和设计年限计算出风荷载标准值。

具体计算过程下面以具体的实例来说明扣件式钢管脚手架的风荷载标准值的计算过程。

假设扣件式钢管脚手架高度为10m，单元面积为1m²，环境风压力系数为0.6，设计年限为50年。

根据《建筑结构荷载规范》中的公式，可得到以下计算过程：步骤一：计算风压力假设设计风速为25m/s，对应的三秒平均风速为18m/s。

根据公式$p=0.6\\times \\frac{1}{2}\\times 1.3\\times v^2=0.7N/m^2$，可得到风压力为0.7N/m²。

步骤二：计算单元结构将扣件式钢管脚手架分成一个个不可分割的单元结构，每个单元结构面积为1m²。

每个单元结构的面积为1m²，根据公式F=pA=0.7×1=0.7N，可得到单元结构的风荷载为0.7N。

步骤四：计算风荷载标准值假设扣件式钢管脚手架的总面积为1000m²，那么扣件式钢管脚手架的总风荷载为1000×0.7=700N。

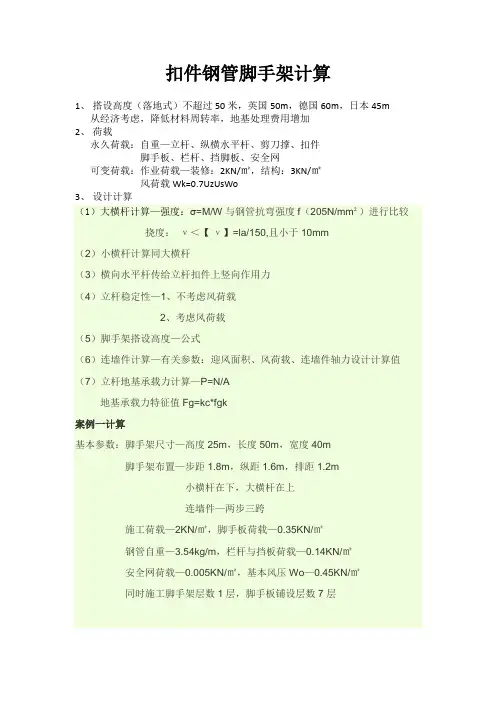

扣件钢管脚手架计算

扣件钢管脚手架计算1、搭设高度（落地式）不超过50米，英国50m，德国60m，日本45m从经济考虑，降低材料周转率，地基处理费用增加2、荷载永久荷载：自重—立杆、纵横水平杆、剪刀撑、扣件脚手板、栏杆、挡脚板、安全网可变荷载：作业荷载—装修：2KN/㎡，结构：3KN/㎡风荷载Wk=0.7UzUsWo3、设计计算（1）大横杆计算—强度：σ=M/W与钢管抗弯强度f（205N/mm²）进行比较挠度：ν＜【ν】=la/150,且小于10mm（2）小横杆计算同大横杆（3）横向水平杆传给立杆扣件上竖向作用力（4）立杆稳定性—1、不考虑风荷载2、考虑风荷载（5）脚手架搭设高度—公式（6）连墙件计算—有关参数：迎风面积、风荷载、连墙件轴力设计计算值（7）立杆地基承载力计算—P=N/A地基承载力特征值Fg=kc*fgk案例一计算基本参数：脚手架尺寸—高度25m，长度50m，宽度40m脚手架布置—步距1.8m，纵距1.6m，排距1.2m小横杆在下，大横杆在上连墙件—两步三跨施工荷载—2KN/㎡，脚手板荷载—0.35KN/㎡钢管自重—3.54kg/m，栏杆与挡板荷载—0.14KN/㎡安全网荷载—0.005KN/㎡，基本风压Wo—0.45KN/㎡同时施工脚手架层数1层，脚手板铺设层数7层钢管参数：48*3.2mm惯性矩—I=11.36cm4，截面模量—W=4.732cm3，截面积A=4.504cm2 回转半径—i=1.588cm，弹性模量—E=2.06*105N/mm2Q235钢抗拉、抗压、抗弯强度设计值f=205N/mm2地质情况地质土质为碎石，承载力标准值fgk=0.4N/mm2,立杆垫板面积A=0.08m2。

扣件式钢管脚手架计算讲义

• 双立杆脚手架中主副立杆的压力分担比例比较难确定，根据规范，当脚手架搭设高度超过规定（表6.1.1-1）时，下部应采用双管立杆等方式进行加强。
• 试验表明，主立杆承受的上部荷载，在变截面处以下经一步双立杆后，即减为原来的64％，经2 步后大致减为57％，7步后减为50％。
• 组合风荷载时: N=1.2（NGLK+NG2K）+0.85×1.4∑NQK
» 式中 NG1K ---- 脚手架结构自重标准产生的轴向力； NG2K ---- 构配件自重标准值产生的轴向力； ∑NQK ---- 施工荷载标准值产生的轴向力总和，内、外立杆可按一纵距（跨）内
施工荷载总和的1/2取值。
一、扣件式钢管脚手架计算要点及需要注意的问题分析
外脚手架施工流程
编制外架施工安全全点施工操作与检查
系统检查验收与使用
外架事故非技术原因汇总
1、钢管、扣件质量缺陷，导致强度、延伸性不足。 2、外墙装饰、安装门窗时，为方便施工，连墙件配置不足且被随意拆除，又不设临时固定措施。 3、支撑钢管密度不够，雨水、漏水浸入和其它工种的施工影响,使得脚手架的基础下沉局部悬空。 4、脚手架上堆积物过多，荷载过于集中。 5、扣件松脱、滑移、断裂。 6、脚手板滑脱。 7、立杆承载力不足（明显弯曲）。 8、大跨、超高、荷载重情况下，脚手架支撑力不够导致坍塌。 9、横向连接杆过稀，整体稳定性不足。 10、脚手架上作业时未系安全带，也是造成人员伤亡的重要原因。
最不利荷载效应组合分析
• 对于常规脚手架，在工作状态时选择由施工荷载为主控制的可变荷载效应组合控制的组合，或选择以脚手架自重荷载为主控制的永久荷载效应组合；在非工作状态时选择由风荷载为主控制的可变荷载效应控制的组合。

(架子工基本知识)(第4课时)扣件式钢管脚手架设计计算简介

3.当纵向或横向水平杆的轴线对立杆轴线的偏心距不大于55mm 时，立杆稳定性计算中可不考虑此偏心距的影响。

4.当采用规范规定的构造尺寸，其相应杆件可不再进行设计计算。但连墙件、立杆地基承载力等仍应根据实际荷载进行设计计算。

二、钢材的强度设计值与弹性模量 Q235 钢抗拉、抗压和抗弯强度设计值 f =205 N／mm2 弹性模量E 2.06×105 N／mm2
当脚手架以相等步距纵距搭设连墙件设置均匀时在均布施工荷载作用下立杆局部稳定的临界荷载高于整体稳定的临界荷载脚手架破坏形式为整体失稳
架子工基本知识
扣件式钢管脚手架设计计算简介
一、基本设计规定 1. 脚手架的承载能力应按概率极限状态设计法的要求，采用分项系数设计表达式进行设计。可只进行下列设计计算： (1) 纵向、横向水平杆等受弯构件的强度和连接扣件的抗滑承载力计算； (2) 立杆的稳定性计算； (3) 连墙件的强度、稳定性和连接强度的计算： (4) 立杆地基承载力计算。
1.整体失稳破坏时，脚手架呈现出内、外立杆与横向水平杆组成的横向框架，沿垂直主体结构方向大波鼓曲现象，波长均大于步距，并与连墙件的竖向间距有关。整体失稳破坏始于无连墙件的、横向刚度较差或初弯曲较大的横向框架。一般情况下，整体失稳是脚手架的主要破坏形式。

2.局部失稳破坏时，立杆在步距之间发生小波鼓曲，波长与步距相近，内、外立杆变形方向可能一致，也可能不一致。当脚手架以相等步距、纵距搭设，连墙件设置均匀时，在均布施工荷载作用下，立杆局部稳定的临界荷载高于整体稳定的临界荷载，脚手架破坏形式为整体失稳。当脚手架以不等步距、纵距搭设，或连墙件设置不均匀，或立杆负荷不均匀时，两种形式的失稳破坏均有可能。为了防止局部立杆段失稳，规范规定底层步距限制在2m以下外，并规定对可能出现的薄弱的立杆段进行稳定性计算

扣件式钢管脚手架计算规则

扣件式钢管脚手架计算规则扣件式钢管脚手架是一种常见的搭建脚手架的形式，它由钢管、扣件、基础、水平杆、竖向杆、斜杆等部分组成，是一种比较优秀的脚手架。

好的扣件式钢管脚手架不仅需要选用优质材料和合适的尺寸，而且还需要进行计算，保证每个零部件的强度和稳定性。

为此，以下将介绍扣件式钢管脚手架的计算规则。

一、基本概念（1）扣件：扣件是固定钢管连接的重要组成部分，也是扣件式钢管脚手架的重要部件。

它有很高的精度和要求，可以分成两种：固定扣和活动扣。

固定扣是水平杆、竖向杆、斜杆和钢管的固定点；活动扣是用于连接水平杆、竖向杆、斜杆和钢管的连接部件。

（2）脚手板：脚手板是用于人员站立和物品放置的部分，是支撑脚手架的主要部件。

板的标准尺寸为2400mmx500mm，1mm厚度。

（3）砸手：砸手是在脚手架上跳跃、站立和抬东西时作为支撑或稳定的部分。

用短钢管和扣件制作，一般为150cm长。

二、脚手架的计算方法扣件式钢管脚手架的计算方法由以下几个环节组成：（1）材料选择：钢管、扣件等材料的质量、规格和尺寸都要符合国家标准，以确保脚手架的强度和稳定性。

（2）基础计算：首先要对脚手架的支撑结构做出具体的计算。

脚手架的基础设计计算模型可以采用分析求解方法，计算过程中同时考虑脚手架的悬挑和层高变形的影响。

（3）静力计算：在进行扣件式钢管脚手架计算时，要进行静力分析。

静力分析的过程中，要考虑脚手架与地面的摩擦力、水平荷载、风荷载、自重荷载和活荷载等因素，以保证脚手架的稳定性和强度。

（4）结构形式计算：在确定了扣件式钢管脚手架的基础结构后，要进行结构形式的计算。

结构形式的计算主要包括脚手架的悬挑和层高变形的计算。

为了确保脚手架的稳定性和强度，必须对每个扣件和连接点进行计算，并采用合适的扣件数量和杆件直径。

（5）梁板刚度计算：扣件式钢管脚手架在使用过程中，会产生一定的侧向和纵向变形，为确保安全，需要保证脚手架的刚度。

脚手架的梁板刚度计算主要包括水平位移和竖向位移的计算，以确定扣件位置和杆件直径。

扣件式钢管脚手架计算规则

扣件式钢管脚手架计算规则
扣件式钢管脚手架是一种常用的施工支架，其计算规则包括以下几方面：
1. 承重力计算：需要根据脚手架的使用条件和设计要求确定脚手架的承重能力。

一般来说，扣件式钢管脚手架的承重能力要符合国家标准和相关规范的要求。

计算承重时，需要考虑脚手架的结构、材料强度和连接方式等因素。

2. 结构计算：脚手架的结构计算主要包括支撑结构、水平平衡杆和组件等的计算。

其中，支撑结构的计算包括立杆的数量、直径和间距等参数的确定，而水平平衡杆的计算则需要考虑水平杆的长度和数量。

3. 连接计算：扣件式钢管脚手架的连接主要通过扣件进行，计算时需要确保扣件的强度和连接方式的合理性。

扣件的数量和布置需要根据脚手架的整体结构和使用条件来确定。

4. 稳定性计算：脚手架的稳定性计算主要包括抗倾覆和抗滑移的计算。

抗倾覆计算需要考虑脚手架的高度、支撑结构的布置和规范要求等因素，而抗滑移计算则需要考虑支撑结构和地面的摩擦系数、地基的稳定性等因素。

总而言之，扣件式钢管脚手架的计算规则是综合考虑结构强度、承重能力、连接方式和稳定性等因素，并根据国家标准和相关规范进行计算和设计。

在实际应用中，应严格按照计算规则进行设计和施工，以确保脚手架的安全和可靠性。

第 1 页共 1 页。

扣件式钢管脚手架计算规则

扣件式钢管脚手架计算规则扣件式钢管脚手架计算规则扣件式钢管脚手架与一般结构相比，其工作条件具有以下特点：所受荷载的变异性比较大；扣件连接节点属于半刚性，且节点刚性大小与扣件质量、安装质量有关，节点性能存在较大变异；脚手架结构构件存在初始缺陷，如杆件的初弯曲、锈蚀，搭设尺寸误差、受荷偏心等均较大；与墙柱板的连接点，对于脚手架的约束变异较大等。

鉴于以上问题目前研究的不足，缺乏系统积累和统计资料，目前脚手架国家规范采用的设计计算方法在实质上属于半概率、半经验的。

落地式扣件钢管脚手架计算要根据规范《建筑施工扣件式钢管脚手架技术规范》（JGJ130-2001）,在规范中有明确的计算要求，应该包括的内容：1．纵向和横向水平杆(大小横杆)等受弯构件的强度和挠度计算其中大横杆规范要求按照三跨连续梁计算，小横杆规范要求按照简支梁计算。

2．扣件的抗滑承载力计算 3．立杆的稳定性计算脚手架整体稳定性计算通过计算长度附加系数u反映到立杆稳定性计算中，u反映脚手架各杆件对立杆的约束作用，综合了影响脚手架整体失稳的各种因素。

4．连墙件的连接强度计算对于使用钢管作为连墙件要求计算钢管扣件。

5．立杆的地基承载力计算计算强度和稳定性时，要考虑荷载效应组合，永久荷载分项系数1.2，可变荷载分项系数1.4。

受弯构件要根据正常使用极限状态验算变形，采用荷载短期效应组合。

规范中规定当高度超过50米的脚手架，可采用双管立杆、分段悬挑或分段卸荷等有效措施，必须另行专门设计。

一、纵向和横向水平杆(大小横杆)的计算南方地区通常采用小横杆上铺设大横杆的方式，北方反之；两种方式的传力过程不同，具体根据当地情况选择计算。

大小横杆不同的方式对应不同的计算过程，双排脚手架大小横杆计算是计算中不太重要的部分，一般都能满足要求，但它是脚手架整体荷载传递的第一部分，所以还是要比较进行简单的计算。

小横杆大横杆立杆图1.4 南北方大小横杆布置方式图大小横杆的强度计算要满足??MW?[f] （1.5）式中M——弯矩设计值，包括脚手板自重荷载产生的弯矩和施工活荷载的弯矩；W——钢管的截面模量；[f]——钢管抗弯强度设计值。

扣件式钢管脚手架力学计算

扣件式钢管脚手架力学计算在建筑施工领域，扣件式钢管脚手架是一种被广泛应用的临时性支撑结构。

为了确保施工过程中的安全与稳定，对其进行准确的力学计算至关重要。

扣件式钢管脚手架的组成部分包括立杆、横杆、斜杆、扣件等。

在进行力学计算时，我们需要考虑多种荷载，如恒载（脚手架自身的重量）、活载（施工人员、材料等的重量）以及风荷载等。

首先，让我们来计算恒载。

恒载包括钢管的自重、扣件的自重以及脚手板等构配件的自重。

钢管的单位长度重量可以通过查阅相关资料获取，扣件的重量通常也有标准值。

对于脚手板，需要根据其材质和规格来确定自重。

活载的计算则相对复杂一些。

要考虑施工人员的重量、工具设备的重量以及可能堆放的材料重量。

一般来说，会根据不同的施工工况和规定的荷载标准值来进行计算。

风荷载是另一个重要的因素。

风荷载的大小取决于当地的基本风压、脚手架的受风面积以及风荷载体型系数等。

基本风压可以从气象资料中获取，受风面积则需要根据脚手架的搭设尺寸来计算，风荷载体型系数则与脚手架的封闭情况等有关。

接下来，我们要对脚手架的立杆进行稳定性计算。

这是确保脚手架整体稳定的关键。

计算时，要考虑立杆的受压承载力。

立杆的计算长度需要根据脚手架的搭设方式来确定，一般有两种计算方法：一种是按照步距和立杆间距计算，另一种是按照悬臂长度计算。

在计算立杆的稳定性时，需要用到抗压强度设计值。

这个值是根据钢材的材质和强度等级确定的。

同时，还要考虑计算长度系数，它与脚手架的连接方式和约束条件有关。

横杆的受力计算也不能忽视。

横杆主要承受来自脚手板传来的荷载，需要计算其抗弯强度和挠度。

横杆的跨度一般根据立杆间距确定，计算时要考虑荷载的分布情况。

除了立杆和横杆，斜杆的作用也非常重要。

斜杆主要用来增强脚手架的稳定性，抵抗水平荷载。

斜杆的内力计算需要根据其布置方式和所承受的水平力来确定。

扣件的抗滑力计算同样关键。

扣件在连接钢管时，需要承受一定的摩擦力，以保证连接的可靠性。

扣件式钢管脚手架计算规则

扣件式钢管脚手架计算规则扣件式钢管脚手架是一种常见的建筑施工设备，用于支撑和搭建建筑物的临时工作平台。

在搭建扣件式钢管脚手架时，需要进行严格的计算和设计，以确保其结构稳定、安全可靠。

以下是扣件式钢管脚手架计算规则的详细介绍。

1. 承重计算：扣件式钢管脚手架的主要功能是承载工人、材料和设备的重量。

在计算承重时，需要考虑以下几个方面：- 脚手架的最大允许荷载：扣件式钢管脚手架的承载能力应满足设计要求，通常根据国家标准规定，一般安全系数不小于4。

- 材料类型和规格：扣件式钢管脚手架的扣件、钢管等材料的规格和强度等级应符合国家标准要求。

- 连接节点：扣件式钢管脚手架的连接节点是脚手架的关键部分，应合理设计，保证连接的可靠性。

2. 构造计算：扣件式钢管脚手架的搭建需要依靠连接节点和支撑结构。

在构造计算时，需要考虑以下几个方面：- 高度和跨度：扣件式钢管脚手架的搭建高度和跨度应符合设计要求，通常需要按照国家标准进行计算和验证。

- 支撑结构：扣件式钢管脚手架的支撑结构应合理布置，能够承受施工荷载和自重。

支撑结构的计算应符合国家标准要求。

- 斜撑和水平撑杆：扣件式钢管脚手架的斜撑和水平撑杆的布置应符合设计要求，并且需要进行结构计算以确保其稳定性。

3. 风载计算：扣件式钢管脚手架必须能够承受风载荷作用，以确保在强风条件下的稳定性。

在风载计算中，需要考虑以下几个方面：- 风速：根据当地的气象数据，确定扣件式钢管脚手架所处地区的设计风速。

- 风压力计算：根据风速和扣件式钢管脚手架的外形尺寸，计算风对扣件式钢管脚手架的压力。

- 风向对应计算：根据风的方向，计算风向对扣件式钢管脚手架的影响。

4. 地基计算：扣件式钢管脚手架的地基要求与其所承载的荷载有关。

在地基计算中，需要考虑以下几个方面：- 地基类型：根据工地的地质条件，确定扣件式钢管脚手架所使用的地基类型，包括软土、硬土和岩石等。

- 地基承载力：根据地基类型和扣件式钢管脚手架的承载荷载，计算地基的承载力，并确定地基的尺寸和深度。

扣件式钢管脚手架力学计算

扣件式钢管脚手架力学计算首先，我们来分析扣件式钢管脚手架的主要受力部位。

脚手架主要由立杆、横杆和纵杆组成，通过扣件连接起来。

在具体的工程情况中，还会有横向和纵向的斜撑等结构。

对于立杆来说，其主要受力为竖向荷载作用于顶端，例如人员、材料和风载荷等。

在竖直方向上，立杆受力主要由其自重及上部荷载产生的净荷载来承受。

而在水平方向上，则主要受到斜撑的支撑作用。

对于横杆来说，其主要受力是沿着横框架方向的荷载。

这些荷载可以是垂直于横杆的荷载，例如施工人员和工具的荷载，也可以是作用在横杆上的水平荷载，例如风荷载等。

横杆在受力时会形成弯曲和剪切力，扣件的刚度和连接方式会影响其受力性能。

纵杆主要承受斜撑和纵向的荷载。

斜撑的作用是提供脚手架整体的稳定性，并将荷载传递到地基上。

纵杆和立杆的连接处通常需要特别关注，确保连接牢固，以承受纵向荷载和水平荷载。

在计算时，需要考虑纵杆的强度和屈曲稳定性。

在计算扣件式钢管脚手架的力学性能时，可以采用有限元分析或传统的受力计算方法。

有限元分析是一种将结构分割成许多小单元，然后通过数学模型计算每个单元的受力和变形的方法。

这种方法可以提供更精确和详细的受力和变形结果。

另外，传统的受力计算方法也可以用于力学计算。

这种方法通过应力和变形的平衡方程来计算受力情况。

在这个过程中，可以根据脚手架的几何形状、材料性质和荷载情况，使用静力学原理、弹性力学原理和屈曲稳定性原理进行计算。

在计算过程中，需要考虑脚手架的整体稳定性、节点的受力情况、连接的刚度和强度等因素。

同时，还需要考虑材料的力学性质、荷载的大小和方向、现场的施工条件等。

在力学计算完成后，需要根据计算结果进行结构的设计和优化。

可以根据计算结果调整脚手架的结构和尺寸，以满足设计要求和安全标准。

综上所述，扣件式钢管脚手架的力学计算是确保脚手架结构安全和稳定的重要环节。

在计算过程中，需要综合考虑脚手架的受力部位、材料性质、荷载情况和现场施工条件等因素。

扣件式钢管脚手架计算规则范文

扣件式钢管脚手架计算规则范文在计算扣件式钢管脚手架的设计时，需要遵循一定的规则和标准，以确保脚手架的安全和稳定性。

本文将介绍扣件式钢管脚手架的计算规则，涵盖扣件的数量计算、受力分析、钢管的选取和支撑件的设计等方面。

一、扣件数量计算扣件式钢管脚手架的搭建离不开扣件的使用，扣件的数量计算对于脚手架的设计至关重要。

计算扣件数量的基本原则是：结构中的每个焊接点或连接点，都需要使用一个扣件。

1. 立杆扣件数的计算：立杆是扣件式钢管脚手架的主要支撑部分，其数量的计算是根据脚手架的高度和间距来确定的。

一般情况下，每隔2米至2.5米需要设置一个立杆。

如果脚手架的高度超过30米，每10米高度需要增加一个立杆。

2. 横杆扣件数的计算：横杆是脚手架的横向连接部分，可以提高整体的稳定性。

横杆扣件的数量取决于脚手架的宽度和横杆的间隔。

一般情况下，每隔1.2米至1.8米需要设置一个横杆。

3. 斜杆扣件数的计算：斜杆是脚手架的支撑部分，可以提供额外的支撑力。

斜杆扣件的数量取决于脚手架的高度和斜杆的间隔。

一般情况下，每个立杆和横杆交叉点需要设置一个斜杆。

二、受力分析在扣件式钢管脚手架的设计中，需要对脚手架的受力情况进行分析，以确保其结构强度和稳定性。

1. 立杆的受力分析：立杆主要承受垂直方向的重力和水平方向的风载力。

在计算立杆的受力时，需要考虑各种情况下的荷载和弯矩，以确定立杆的尺寸和材料。

2. 横杆的受力分析：横杆主要承受水平方向的荷载和拉力。

在计算横杆的受力时，需要考虑横杆的跨度和荷载分布情况，以确定横杆的尺寸和材料。

3. 斜杆的受力分析：斜杆主要承受垂直方向的压力和拉力。

在计算斜杆的受力时，需要考虑斜杆的角度和长度，以确定斜杆的尺寸和材料。

三、钢管的选取选择合适的钢管对于扣件式钢管脚手架的设计至关重要。

在选择钢管时，需要考虑以下几个方面：1. 材料强度：扣件式钢管脚手架需要使用高强度的钢管，以确保其稳定性和承载能力。

常见的钢管材料包括Q235B钢和Q345B钢，其抗拉强度分别为375MPa和345MPa。

扣件式钢管脚手架风荷载标准值计算

扣件式钢管脚⼿架风荷载标准值计算扣件式钢管脚⼿架风荷载标准值计算在编制扣件式钢管脚⼿架安全施⼯组织设计时，作⽤于脚⼿架的⽔平风荷载，往往是计算的难点之⼀。

我们依据《建筑施⼯扣件式钢管脚⼿架安全技术规范》（JGJ130-2001 ）（以下简称《脚⼿架规范》和国家现⾏《建筑结构荷载规定》（ GBJ9-87）（以下简称《荷载规范》）的有关规定，对风荷载的计算参数进⾏分析，找出规律性的内涵，以便准确地计算，确保施⼯安全。

脚⼿架规范第 4.2.3 条规定：作⽤于脚⼿架的⽔平风荷载标准值，应按下式计算：3 k=0.7 ⼙z ⼙S3 0式中3 k――风荷载标准值（kN/m2）;⼙z 风压⾼度变化系数；⼙S――脚⼿架风荷载体型系数；3 0 --- 基本风压（kN/m 2）。

计算风荷载标准值除修正系数外，还有三个参数，现分析归纳如下：⼀、基本风压3 0 及修正系数基本风压3 0应按荷载规范“全国基本风压分布图”的规定采⽤。

荷载规范规定：风荷载标准值即3 k=p z⼙z⼙z 3 0,即风荷载标准值中还应乘以风振系数Bz,以考虑风压脉动对⾼层建筑结构的影响。

脚⼿架规范编制时，考虑到脚⼿架附着在主体结构上，故取B z=l。

荷载规范规定的基本风压是根据重现期为 30 年确定的,⽽脚⼿架使⽤期较短,遇到强劲风的概率相对要⼩得多，基本风压3 0乘以 0.7修正系数是参考英国脚⼿架标准计算确定的。

⼆、风压⾼度变化系数⼙z荷载规范规定：风压⾼度变化系数，应根据地⾯粗糙度类别按《荷载规范》采取。

地⾯粗糙度可分为 A、 B、 C 三类A 类指近海海⾯、海岛、海岸、湖岸及沙漠地区；B 类指⽥野、乡村、丛林、丘陵及房屋⽐较稀疏的中、⼩城镇和⼤城市郊区C 类指有密集建筑群的⼤城市市区。

选⽤风压⾼度变化系数，应注意以下两种情况：1 ?⽴杆稳定计算，应取离地⾯5m⾼度计算风压⾼度变化系数。

经计算，风荷载虽然在脚⼿架顶部最⼤，但此处脚和架结构所产⽣的轴压⼒很⼩，虽较⼩，但脚⼿架⾃重产⽣的轴压⼒接近最⼤，综合计算值最⼤。

扣件式钢管脚手架计算

扣件式钢管脚手架计算㈠编制依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130－2011) 《建筑施工计算手册》江正荣著《建筑施工手册》第四版中国建筑工业出版社《钢结构设计规范》(GB50017-2003) 《建筑结构荷载规范》(GB50009-2001) ㈡结构参数 1、脚手架参数搭设最高高度：8m ，立杆横距1.0m ，纵距1.5m ，步距1.5m 。
