以验证过5800平曲线程序1.主程序Lbl 4："1.SZ => XY"："2.XY => SZ"：？N：？S：Prog“SUB0”↙1÷P→C: (P-R)÷(2HPR) →D:180÷∏→E:N=1 => Goto1：Goto2：↙Lbl 1:? Z：Abs(S-O) →W：Prog "SUB1"："XS="：X◢"YS="：Y◢F-90→F：“FS=”：F▲DMS◢D:X+DCos(F)→X: "X=":X◢Y+DSin(F)→Y: "Y="：Y◢Goto4↙Lbl 2：？X：？Y：X→I：Y→J：Prog“SUB2”：O+W→S：“S=”：S◢“Z=”：Z◢Goto4↙2. 正算子程序(SUB1)0.1739274226→A：0.3260725774→B：0.0694318442→K：0.3300094782→L：1-L→F：1-K→M：U+W(Acos(G+QEKW(C+KWD))+Bcos(G+QELW(C+LWD))+B cos(G+QEFW(C+FWD))+Acos(G+QEMW(C+MWD))) →X：V+W(Asin(G+QEKW(C+KWD))+Bsin(G+QELW(C+LWD))+Bsin(G+QEFW(C+FWD))+Asin(G+QE MW(C+MW D))) →Y：G+QEW(C+WD)+90→F：X+Zcos（F）→X：Y+Zsin（F）→Y2. 反算子程序(SUB2)G-90→T：Abs((Y-V)cosT-(X-U)sinT) →W：0→Z：Lbl 0：Prog "SUB1"：T+QEW(C+WD) →L：(J-Y)cos（L）-(I-X)sin（L）→Z：IF Abs （Z）<10-6：T hen Goto1：Else W+Z→W：Goto 0：IfEndLb1 1：0→Z：Prog "SUB1" ：(J-Y)÷sin（F）→ZSUB0 数据库子程序Goto1↙同时保存多个曲线时的指针Lbl 1：IF S<***（线元终点里程）:Then***→G（线元起点方位角）:***→O（线元起点里程）:***→U（线元起点X）:***→V（线元起点Y）:***→P（线元起点曲率半径）:***→R（线元终点曲率半径）: ***→H（线元起点至终点长度）：0或1、-1→Q：Return:IfEnd↙Lbl 1：IF S<***（线元终点里程）:Then***→G（线元起点方位角）:***→O（线元起点里程）:***→U（线元起点X）:***→V（线元起点Y）:***→P（线元起点曲率半径）:***→R（线元终点曲率半径）: ***→H（线元起点至终点长度）：0或1、-1→Q：Return:IfEnd ……………..为了便于解读，每增加一个线元增加一行语句，每增加一条曲线增加一个Lbl，每增加个工程增加一个文件。

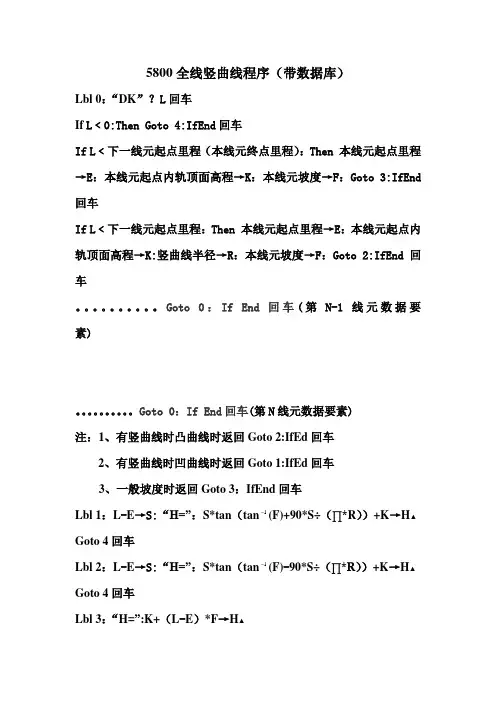

5800全线竖曲线程序(带数据库)

5800全线竖曲线程序（带数据库）
Lbl 0：“DK”？L回车
If L﹤0:Then Goto 4:IfEnd回车
If L﹤下一线元起点里程（本线元终点里程）：Then 本线元起点里程→E：本线元起点内轨顶面高程→K：本线元坡度→F：Goto 3:IfEnd 回车
If L﹤下一线元起点里程：Then 本线元起点里程→E：本线元起点内轨顶面高程→K:竖曲线半径→R：本线元坡度→F：Goto 2:IfEnd回车。

Goto 0：If End回车(第N-1线元数据要素)。

Goto 0：If End回车(第N线元数据要素)
注：1、有竖曲线时凸曲线时返回Goto 2:IfEd回车
2、有竖曲线时凹曲线时返回Goto 1:IfEd回车
3、一般坡度时返回Goto 3：IfEnd回车
Lbl 1：L-E→S:“H=”：S*tan（tan1-(F)+90*S÷（∏*R））+K→H▲Goto 4回车
Lbl 2：L-E→S:“H=”：S*tan（tan1-(F)-90*S÷（∏*R））+K→H▲Goto 4回车
Lbl 3：“H=”:K+（L-E）*F→H▲
Goto 4回车
Lbl 4：“LH=”？J：“I”?I：“D”?D：H+J+I*D→V回车
“BH=”：V→V▲
Lbl 5：Goto 0：IfEnd回车
说明：
输入部分：1、DK？为所求的里程；
2、LH?为所求点高程距内轨顶面的垂直距离；
3、I?为所求的横坡坡比；
4、D?为所求高程点距中线的边距。

显示结果：1、所求里程对应的内轨顶面高程；
2、BH=为所求点或边坡点的高程
席崇辉
2010年3月26日。

CASIO5800计算器公路竖曲线全线高程计算程序

“SQXJSCX”↙Lb1 1↙CLs:Fix 3↙（这句可以不要）“K=”?k◢ (计算点里程输入)If k<67549.755 AND K≥66894.3 :Then -0.00052→A : 0→B : 67394.3→S : 67.37→G : 600000→R : Goto 2 : IfEnd↙If k<68708.391 AND K≥67549.755 :Then -0.004 8→A : -0.00052→B : 68494.3→S :66.8→G : 100000→R : Goto 2 : IfEnd↙If k<本段竖曲线终点里程 AND K≥前一竖曲线终点里程:Then -0.0048→前坡（大里程向）A : -0.00052→后坡（小里程向）B : 68494.3→竖曲线交点里程S :66.8→交点高程G : 100000→曲率半径R : Goto 2 : IfEnd↙………依次类推，计算原始数据完成输入，坡度换算成小数。

Lb1 2↙S-K→L ：A-B→W : Abs（R*W/2）→T : S-T→C : S+T→D ↙If K≤C : Then G-L*B →H : Goto 5 : Else If K≤S : Then Goto3 : Else If K≤D : Then Goto4 : IfEnd : IfEnd : IfEnd↙Lb1 3↙If W>0 : Then G+(C-K)^ 2/2/R-L*B→H : Goto 5 : Else If W<0 : Then G-(C-K) ^2/2/R-L*B→H : Goto 5 : IfEnd : IfEnd↙Lb1 4↙If W>0 : Then G+(K-D) ^2/2/R-L*A→H : Goto 5 : Else If W<0 : Then G-(K-D)^ 2/2/R-L*A→H : Goto 5 : IfEnd : IfEnd↙Lb1 5↙H-0.304→H↙ (0.304为中心~路肩高差) （H-0→H↙则计算出的为中桩设计高程）“H=”：H◢Goto 1↙If k<本段竖曲线终点里程《指的是本段圆曲线终点》 AND K≥前一竖曲线终点里程《指前一段圆曲线终点》:Then -0.0048→前坡（大里程向）A : -0.00052→后坡（小里程向）B : 68494.3→竖曲线交点里程S :66.8→交点高程G : 100000→曲率半径R : Goto 2 : IfEnd↙。

CAISO5800公路坐标、高程计算程序

“LY=”:L-B-C→Q◢
“E=”(R+(Z[6]+Z[7])/2)/cos(A/2)-R→E◢
“K(ZH)=”:K-S→Z[1]
“K(HY)=”:Z[1]+B→Z[2]◢
“K(QZ)=”:Z[1]+L/2+(B-C)/4→Z[3]◢
“K(YH)=”:Z[1]+L-C→Z[4]◢
“K(HZ)=”:Z[4]+C→Z[5]◢
Deg:Fix 3↓
“X0”?X:”Y0”?Y:”R”?R”FWJ”?:C:”KS”?S↓
Lbl 0↓
“KP”?G:G-S→L↓
90L/R/π→M↓
Abs(2RSin(M))→O↓
“XP=”:X+Ocos(C+M)→I◢
“YP=”:Y+Osin(C+M)→J◢
C+2M→F↓
“BP=”:F▲DMS◢
“RE”?T:If T≠0:Then 1/T→A:Else 0→A:IfEnd↓
“X0”?U:”Y0”?V↓
Lbl 0↓
“KP”?P↓
P-S→L↓
(B-A)/2/C→M↓
πQ/180→K↓
“XP=”:W+∫(cos(K+AX+MX^2),0,L)→F◢
“YP=”:Y+∫(sin(K+AX+MX^2),0,L)→G◢
“D1=”I◢
Lbl 2↓
“D ANGEL”?H:If H=0:Then Goto 0:IfEnd:”D”?D↓
“XB=”:F+Dcos(Z+H)→D◢
“YB=”:G+Dsin(Z+H)→H◢

CASIO-5800公路高程及加宽计算程序

CASIO-5800公路高程及加宽计算程序全线路基中桩高程左右超高值以及路基加宽计算程序.要素子程序输入简便,在5800中输入待求点中桩桩号,计算器自动显示待求桩左,中,右,高程.左右路基宽.1主程序KG【路基宽度与超高值计算程序】Deg:21→DimZ:“PEG=”？Z:Goto1Lbl0:“PEG=”？Z:IfZ≥Z[3]-UAndZ≤Z[6]:ThenGoto2:IfEndLbl1:Prog“Z”:R=0=>Goto2: (本节计算曲线要素)IfA＜0:Then-1→I:Ele1→I:IfEnd确认路线转向,左负右正I→Z[7]:Ab（A）→AL^(2)÷(24R)→P:L÷2-L^(3)÷(240R^(2))→Q:90L÷(πR）→B(R+P)tan（A÷2)+Q→TR(A-2B)π÷180→O计算切线长计算圆曲线长计算曲线长计算ZH点计算HY点计算YH点计算HZ点R(A-2B)π÷180+2L→CK-T→Z[3]Z[3]+L→Z[4]Z[4]+O→Z[5]Z[5]+L→Z[6]Lbl2:Prog“K1”:(本节计算路基宽与左右超高值)待求点位于直线线元时IfR=0:ThenZ[21]某Z[20]→Z[1]:Z[1]→Z[2]:Goto3:IfEnd待求点位于ZH前的直线段时IfZ≤Z[3]:ThenZ[20]某Z[21]→Z[1]:Z[1]→Z[2]:Goto3:IfEnd全线路基中桩高程左右超高值以及路基加宽计算程序.要素子程序输入简便,在5800中输入待求点中桩桩号,计算器自动显示待求桩左,中,右,高程.左右路基宽.待求点位于笫一缓和曲线时IfZ＞Z[3]AndZ＜Z[4]:ThenZ[21]→J:M→N:Z[20]→D:Z[4]-Z[3]→S:Z-Z[3]→F:Prog“ZG”:V→Z[1]-M→N:W→D:(Z[4]-Z[3])÷2→S:IfZ≤Z[3]+SAndZ＞Z[3]:ThenZ[21]D→Z[2]:Goto3:EleZ-(Z[3]+S)→E:Prog“ZG”:V→Z[2]:Goto3:IfEnd:IfEnd待求点位于圆曲线时IfZ≥Z[4]AndZ≤Z[5]:ThenZ[20]M→Z[1]:IfZ[3]=Z[4]:ThenZ[1]→Z [2]:Goto3:EleW→D:-MD→Z[2]:Goto3:IfEnd:IfEnd待求点位于笫二缓和曲线时IfZ＞Z[5]AndZ≤Z[6]:ThenM→J:Z[21]→N:Z[20]→D:Z[6]-Z[5]→S:Z-Z[5]→E:Prog“ZG”:V→Z[1]-M→J:W→D:(Z[6]-Z[5])÷2→S:IfZ＞Z[5]+SAndZ≤Z[6]:ThenZ[21]D→Z[2]:Goto3:EleZ-Z[5]→E:→Prog“ZG”:V→Z[2]:IfEnd:IfEndLbl3:0→D:Prog“H”:Cl:Fi某2“H=”:Locate8,1,H:线路右转时IfZ[7]＞0:Then“L=”:Locate8,1,Z[1]+H:“R=”:Locate8,3,Z[2]+H:左设计高右设计高路基总宽路基左宽(本节显示计算结果)显示中桩设计高程“KUAN=”:Locate10,4,W+Z[20]◢Cl:“KUANL=”:Locate11,1,Z[20]:全线路基中桩高程左右超高值以及路基加宽计算程序.要素子程序输入简便,在5800中输入待求点中桩桩号,计算器自动显示待求桩左,中,右,高程.左右路基宽.“R=”:Locate11,2,W:线路左转时路基右宽Ele“L=”:Locate8,2,Z[2]+H:“R=”:Locate8,3,Z[1]+H:左设计高右设计高路基总宽“KUAN=”Locate10,4,W+Z[20]◢Cl:“KUANL=”:Locate11,1,W:路基左宽“R=”:Locate11,2,Z[20]:IfEnd:路基右宽Goto02子程序K1【路基宽度计算程序】4.25→Z[20]:-0.0212→Z[21]:Prog“Z”:Z[20]为路基半幅宽,Z[21]为路基横坡值IfZ＞Z[3]AndZ＜Z[4]:T hen2Z[20]→A:G→B:Z[4]-Z[3]→C:Z-Z[3]→E:IfEnd待求点位于笫一缓和曲线IfZ＞Z[5]AndZ≤Z[6]:ThenG→A:2Z[20]→B:Z[6]-Z[5]→C:Z-Z[5]→E:IfEnd(B-A)E÷C+A→WZ≤Z[3]=>2Z[20]→W待求点位于ZH前的直线段时待求点位于笫二缓和曲线时IfZ≥Z[4]AndZ≤Z[5]:ThenG→W:IfEnd待求点位于圆曲线时R=0=>2Z[20]→W待求点位于直线线元时Fi某2:W-Z[20]→W:Return3子程序H【路基高程中桩计算程序】Prog“S0”:I÷100→I:C-T→E:Z-F→L:C+T→E:G-TI→Q:IfT=0:全线路基中桩高程左右超高值以及路基加宽计算程序.要素子程序输入简便,在5800中输入待求点中桩桩号,计算器自动显示待求桩左,中,右,高程.左右路基宽.ThenQ+LI→H:Goto0:EleIfZ＜F:ThenQ+LI→H:Goto0:EleIfZ≤E:ThenQ+LI+L^(2)÷2÷R→H:Goto0:IfEn d:IfEnd:IfEndLbl0:IfD≠0:ThenProg“I”:H+V→Z[8]:IfEnd:Return4子程序ZG【路基超高值计算程序】D((N-J)E÷S+J)→V:Return5子程序Z【路基坐标宽度超高值要素程序】(也是路基坐标计算子程序)IfZ＞74009.522AndZ≤74262.228:Then137.4033→U:362°51′35″→F:74205. 803→K:3015783.911→某:522375.5984→Y:120→R:45→L:-33°34′0.6″→A:10→G:0.0588→M:IfEndU-直线长度;F-方位角;K-交点桩号;某-交点某坐标;Y-交点Y坐标;R-曲线半径;L-缓和曲线长;A-转角值(左负右正);G-路基整幅宽;M-路基超高值.IfZ＞72900.557AndZ≤72959.892:Then0→R:72900.557→Z[3]:3014697.12→Z[ 16]:522932.0175→Z[17]:302°4′54.3″→F:IfEnd直线线元及断链时的解决方式R-曲线半径;Z[3]-直线段起点桩号;Z[16]-起点中桩某坐标;Z[17]-起点中桩Y坐标;F-方位角.6子程序S0【高程竖曲线要素程序】IfZ≥74003.6AndZ≤74134.2:Then-1200→R:34.2→T:74100→C:2022.92→G:3.6→I:IfEndR-竖曲线半径(凸负凹正);T-竖曲线切线长;C-竖曲线交点桩号;全线路基中桩高程左右超高值以及路基加宽计算程序.要素子程序输入简便,在5800中输入待求点中桩桩号,计算器自动显示待求桩左,中,右,高程.左右路基宽.G-交点高程;I-直线段坡度(上正下负)。

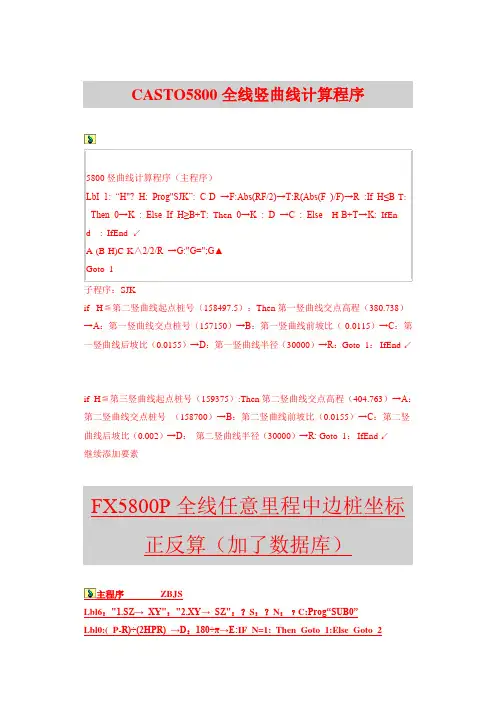

CASTO5800全线竖曲线计算程序

子程序：SJKif H≦第二竖曲线起点桩号（158497.5）：Then第一竖曲线交点高程（380.738）→A：第一竖曲线交点桩号（157150）→B：第一竖曲线前坡比（-0.0115）→C：第一竖曲线后坡比（0.0155）→D：第一竖曲线半径（30000）→R：Goto 1： IfEnd ↙if H≦第三竖曲线起点桩号（159375）:Then第二竖曲线交点高程（404.763）→A：第二竖曲线交点桩号（158700）→B：第二竖曲线前坡比（0.0155）→C：第二竖曲线后坡比（0.002）→D：第二竖曲线半径（30000）→R: Goto 1： IfEnd ↙继续添加要素主程序 ZBJSLbl6："1.SZ→ XY"："2.XY→ SZ"：？S：？N：﹖C:Prog“SUB0”Lbl0:( P-R)÷(2HPR) →D：180÷π→E:IF N=1: Then Goto 1:Else Goto 2Lbl 1:?Z: Abs(S-O)→W: Prog"SUB1":"XS=":X◢"YS=":Y◢"FS=":F-C ►DMS◢Prog”GC”0→O：？O:O=0=>Goto 6“JL=”?L“JIAO DU=”?AX+LCOS((F)+A)→O:Y+LSIN((F)+A)→V:Cls:”X1=”:Locate4,1,O:”Y1=”:Loc ate4,2,V:Return:IFend“XC” ?C：“YC” ? E：0→I：0→J：Pol（X-C，Y-E）:“I=”：I◢If J∠0: Then “J=”: J+360►DMS◢IfEndIf J >0：The n “J=” ：J►DMS◢IfEnd：Goto 6Lbl 2?X:?Y:X→I:Y→J:Prog"SUB2":O+W→S:Cls:"S=":S◢"Z=":Z◢Prog”GC”空格0→O：？O:O=0=>Goto 67→Dimz:”SCG=”? →Z〔2〕:”JU Z=”? →Z〔3〕:”GAO CA=” ? →Z〔4〕:“BAN JING=” ? →Z〔5〕:IF Z≤30(左线大于等于-30)：Then”T=”:Abs(Z〔3〕±Z)- Z〔5〕→Z〔6〕◢（分离式路基左为正，右为负)“P=”：Z±Z〔3〕→Z〔1〕◢（分离式路基左为正，右为负)“W=”：( Z〔2〕-G- Z〔4〕)→Z〔7〕◢“CQW=”：√（ Z〔7〕∧2+ Z〔1〕∧2）)- Z〔5〕◢Goto 6：Retunr:IFend正算子程序SUB10.1739274226→A：0.3260725774→B：0.0694318442→K：0.3300094782→L：1-L→F：1-K→M：U+W(Acos(G+QEKW(1/P+KWD))+Bcos(G+QELW(1/P+LW D))+Bcos(G+QEFW(1/P+FWD))+Acos(G+QEMW(1/p+MWD)))→X：V+W(Asin (G+QEKW(1/P+KWD))+Bsin(G+QELW(1/P+LWD))+Bsin(G+QEFW(1/P+FWD)) +Asin(G+QEMW(1/P+MWD))) →Y：G+QEW(1/P+WD)+90→F：X+Zcos（F）→X：Y+Zsin（F）→Y反算子程序 SUB2G-C→TAbs (Y-V)cosT-(X-U)sin(T) →W:0→Z:Lbl0：Prog "SUB1"T+QEW(1/P+WD) →L：(J-Y)cos（L）-(I-X)sin（L）→ZIF Abs（Z）<1E-6：Then Goto1:Else W+Z→W：Goto0:IfEndLbl1:0→Z:Prog "SUB1":(J-Y)÷sin（F）→Z子程序：SJKIf S≦第二竖曲线起点桩号（158497.5）：Then第一竖曲线交点高程（380.738）→A：第一竖曲线交点桩号（157150）→B：第一竖曲线前坡比（-0.0115）→I：第一竖曲线后坡比（0.0155）→D：第一竖曲线半径（30000）→R：Goto 1： IfEnd ↙If S≦第三竖曲线起点桩号（159375）:Then第二竖曲线交点高程（404.763）→A：第二竖曲线交点桩号（158700）→B：第二竖曲线前坡比（0.0155）→I：第二竖曲线后坡比（0.002）→D：第二竖曲线半径（30000）→R: Goto 1： IfEnd ↙继续添加要素数据库子程序SUB0Goto 1(线元可输入多条，分离式可在前多加一位，匝道一样。

5800高程计算(含超高)

BG:（标高计算式程序）Lbl 1：Abs(.01(I－J)R÷2)－﹥T：If Z≥L+T：Then Goto 4:IfEndIf Z≥L-T：Then Goto 3:IfEndLbl 2：H+.01(Z－L)I－﹥B: Goto 5Lbl 3:H+.01(Z-L)I+(J-I)(Z+T-L)2÷(2R Abs(J-I)) －﹥B:Goto 5 Lbl 4:H+.01(Z-L)J－﹥B:Goto 5Lbl 5:BH——竖曲线顶点高程I——后坡J——前坡L——竖曲线顶点桩号B——设计高程R——圆曲线半径GX:（挂线高计算主程序）Lbl 0：“U=”?U: “Z=”?Z:If U=0: Then ?L:?H:?I:?J:?R: “Z=”?Z:Prog“BG”：“B=”：B▲“P=”?P:P:Goto 4: IfEndIf U=1: Then Prog“L1”：Prog“PY”：Goto 1: IfEndIf U=2: Then Prog“L2”：Prog“PY”：Goto 1: IfEndIf U=3: Then Prog“L1”：Prog“PZ”：Goto 1: IfEndIf U=4: Then Prog“L2”：Prog“PZ”：Goto 1: IfEndIf U=5: Then Prog“L3”：Prog“PZ”：Goto 1: IfEndIf U=6: Then Prog“LA”：Goto 2: IfEndIf U=7: Then Prog“LB”：Goto 2: IfEndIf U=8: Then Prog“LC”：Goto 2: IfEndIf U=9: Then Prog“LD”：Goto 2: IfEndIf U=10: Then Prog“LE”：Goto 2: IfEndLbl 1：Prog“BG”：Prog“HP”：“B=”：B▲“P=”：P▲Goto 3Lbl 2：Prog“BG”：“B=”：B▲“P=”：?P ：Goto 3Lbl 3: “S=”?S: “W=”?W: “E=”?E: “N=”?N:Lbl 4：((B－W) －(S－N) ÷1000+.01P(E－1))×1.31+.2－﹥M: “GX=”:M▲If E≠13.5: Then Goto 3:Else E=13.5: “V=”?V:Z+V－﹥Z: Goto 0: IfEndTX:（抬线高计算主程序）Lbl 0：“U=”?U: “Z=”?Z:If U=0: Then ?L:?H:?I:?J:?R: “Z=”?Z:Prog“BG”：“B=”：B▲“P=”?P:P:Goto 4: IfEndIf U=1: Then Prog“L1”：Prog“PY”：Goto 1: IfEndIf U=2: Then Prog“L2”：Prog“PY”：Goto 1: IfEndIf U=3: Then Prog“L1”：Prog“PZ”：Goto 1: IfEndIf U=4: Then Prog“L2”：Prog“PZ”：Goto 1: IfEndIf U=5: Then Prog“L3”：Prog“PZ”：Goto 1: IfEndIf U=6: Then Prog“LA”：Goto 2: IfEndIf U=7: Then Prog“LB”：Goto 2: IfEndIf U=8: Then Prog“LC”：Goto 2: IfEndIf U=9: Then Prog“LD”：Goto 2: IfEndIf U=10: Then Prog“LE”：Goto 2: IfEndLbl 1：Prog“BG”：Prog“HP”：“B=”：B▲“P=”：P▲Goto 3Lbl 2：Prog“BG”：“B=”：B▲“P=”：?P ：Goto 3Lbl 3: “S=”?S: “W=”?W: “E=”?E: “N=”?N:Lbl 4:(B－W)+.01P(E－1) －(S－N) ÷1000－﹥M: “TX=”:M▲If E≠0: Then Goto 3:Else E=0: “V=”?V:Z+V－﹥Z: Goto 0: IfEnd E——距中桩距离N——前视读数S——视线高U——条件语句V——桩号递进参数W——结构层厚度Z——所求桩号HP:（超高缓和段前后等长的线性横坡计算子程序）If Z≤A:Then -2－﹥P: Goto1：IfEndIf Z≤A+C:Then -2+(F+2)(Z-A) ÷C－﹥P: Goto1：IfEndIf Z≤A+C+O:Then F－﹥P: IfEndIf Z≤A+O+2C:Then -2+(F+2)(A+O+2C-Z) ÷C－﹥P: Goto1：IfEndIf Z＞A+O+2C:Then -2－﹥P: Goto1：IfEndLbl 1:本程序超高是绕中轴旋转起讫点的横坡是-2（设定中央分隔带边缘高于路面外侧边缘横坡为负）A——前超高缓和段起点桩号C——超高缓和段长度F——全超高段横坡O——全超高长度P——所求桩号横坡HP1 （超高缓和段前后不等长的线性横坡计算子程序）：If Z＜A: Then -2→P: Goto 1:IfEndIf Z≤A+L:Then -2+(F+2)(Z-A)/L→P: Goto 1:IfEndIf Z≤A+L+ O: Then F→P: Goto 1:IfEndIf Z≤A+ L+O+C: Then -2+(F+2)(A+ O–Z)/C→P: Goto 1:IfEndIf Z>A + L+O+C: Then -2→P: Goto 1:IfEnd本程序超高是绕中轴旋转起讫点的横坡是-2（设定中央分隔带边缘高于路面外侧边缘横坡为负）A——前超高缓和段起点桩号L——前超高缓和段长度C——后超高缓和段长度F——全超高段横坡O——全超高长度P——所求桩号横坡HP2:（3次抛物线性横坡计算子程序）If Z≤A:Then P－﹥P: Goto1：IfEndIf Z≤Q:Then (Z-A)÷（Q-A）－﹥K: P+(3K2-2K3)(F-P) －﹥P: Goto1：IfEndIf Z＞Q:Then F－﹥P: Goto1：IfEndLbl 1:本程序超高是绕中轴旋转（设定中央分隔带边缘高于路面外侧边缘横坡为负）A——横坡变化段起点桩号; P——(是过渡值)横坡变化段起点横坡Q——横坡变化段终点桩号;F——横坡变化段终点横坡P——所求桩号横坡L1..或LA...等:（竖曲线数据库）If Z≤××× :Then ×××－﹥I : ×××－﹥J :×××－﹥L :×××－﹥H :×××－﹥ R : Goto 1: IfEnd………Lbl 1:PY或PZ（横坡数据库）If Z≤Q+O:Then ×××－﹥A: ×××－﹥Q:×××－﹥P :×××－﹥F : Goto 1: IfEn d………Lbl 1:谢谢发贴：+26 分【测量空间】[0查看楼主其它文章<<返回→回复内容只查看楼主与本人回复沙发：老第楼主11-1-22 12:57L1,2,3.A,B,C....等是线路命名子程序库，如断链，分离式路基所需而设。

5800P计算器程序及使用说明 (1)

1．公路铁路任意线型单元路线中桩边桩坐标及放样极坐标的通用计算程序(ZHYDLDY ZBJS)作者：琚新涛QQ：25425579一、线路中线的线型分析公路铁路线路按照线型分类，可分为直线、圆曲线线路和曲线线路。

一般情况下，缓和曲线是连接直线与圆曲线的过渡性曲线，该缓和曲线称为完全的缓和曲线。

在特殊的情况下（公路立交匝道），截取完全缓和曲线上的一段，其两端外连接两个不等半径的圆曲线，即将一个半径逐渐过渡到另一半径，这种缓和曲线称为不完全缓和曲线。

所以，缓和曲线分为完全的缓和曲线和不完全的缓和曲线两种。

那么，一条很长的公路铁路线路可划分为一个一个单一线型的线路单元。

即直线单元，圆曲线单元，完全缓和曲线单元和不完全缓和曲线单元。

各类线型线路单元具有各自不同的几何性质，直线单元式半径无穷大而曲率为零且始终保持不变的线型。

圆曲线单元是始终保持某一半径和相应曲率不变的线型。

缓和曲线单元是半径和曲率都处处不等且均匀渐变的线型，即半径和曲率随线路中线点位呈线性变化。

完全缓和曲线单元是将直线的零曲率均匀渐变到另一半径圆曲线曲率的线型，不完全缓和曲线单元是将某一半径圆曲线曲率均匀渐变到另一半径圆曲线曲率的线型。

于此可见，不完全缓和曲线路线是所有线型线路单元中最一般的线型单元。

LbI D:Fix 3:Deg:“GTL ZHY ZBZ FYJS”:”CZD ZBN(X)=”?R:”CZD ZB E(Y)=”?S:”DY QD ZBN(X)=”?A:”DY QD ZB E(Y)=”?B:”DY QDBJ(R1)=”?T:”DY QD LC(L1)=”?D:”DY QD QX FWJ=”?E:”DY ZD BJ(R2)=”?U:”DY ZD LC(L2)=”?G:”DYQD—ZD QXZX(Z=-1,Y=+1)=”?WWT→C:WU→F:0→I:0→J:(C-F)÷(2CF(G-D))→HLbI A:”FYD DY ZZ LC=”?O：IF O=-1:Then Goto C:IfEnd:If O＜D:Then Goto B:IfEndIF O＞G:Then Goto B:IfEnd“ZZ-BZ FXJ(Z-,Y+)=”?P:”ZZ-BZ PJ=”?Q:E+((O-D)÷C+H(O-D)2)r→V:If V＜0:Then V+360→V:IfEndIf V≥360:Then V-360→V:IfEnd“ZZD QX FWJ=”:V▶DMS◢Rad:A+∫(cos(E。

卡西欧5800计算器高程程序Q-GC高程程序

卡西欧5800计算器高程程序Q-GC高程程序高程主程序Q-GC(子程序名Q-1 竖曲线要素，Q-2、Q-3横坡数据，V=-1为左半幅横坡，其他为右半幅)2→DimZLbl 0:?K:Prog”Q-1”:.005RAbs(I-L)→T:Z-T→A:Z+T→B:K-A→C:B-K→D:K-Z→EIf L>I:Then 1→J:Else L-1→J:IfendIf KB=>0→D:IfendIf K≦Z:Then I→Y:C→G:Else K>Z=>L→Y:D→G:IfendLbl 1:Fix 3:”H”:H+EY/100+JG^2/2/R→Norm 1:”HD”?U:”Z=-1,Y=1”?V:If V<0:Then Goto 2:Else Goto 3:IfendLbl 2:Prog“Q-2”:”HiGoto 4Lbl 3:Prog”Q-3”:”Hi”Goto 4Lbl 4:Norm 1:”D”?P:Fix 3:”H1”:X-U+.01OP→“10x K(+,-)”?W:K+10W→K:Goto 0主程序完子程序数据库Q-1If K≦753225:Then 749700→Z:181.776→H:30000→R:0→I:0.3→L:IfendIf K>753225:Then 753300→Z:192.576→H:30000→R:0.3→I:0.8→L:IfendIf K>下一竖曲线的前变坡点的桩号:Then下一竖曲线交点里程→Z: 下一竖曲线交点高程→H: 下一竖曲线半径→R:前纵坡→I:后纵坡→L:Ifend可输入全线竖曲线要素子程序（横坡数据库）Q-2If K≦753225:Then -2→O: IfendIf K>753225:Then -2+(-1/100)*(K-753225)→O: IfendIf K>753325:Then -3→O: IfendIf K>******:Then *****→O: IfendIf K>横坡变坡点桩号:Then 横坡或者公式→O: Ifend加宽渐变段的抛物线公式加宽渐变段起点为K0+100 终点为K0+163.523全加宽值为3.5m K待求点里程：四次方di=（4k^3-3k^4）bdi=待求点的加宽值k=bx/bl bx=(K-K0+100) bl=渐变段全长（K0+163.523-K0+100）三次方di=（3k^2-2k^3）b。

公路工程卡西欧5800坐标及高程计算程序(带超高计算程序)

纯手打求支持
本套程序包含的主程序及子程序：
1、主程序：0---ZXJS
2、坐标计算判断数据库：ZXDATA
3、坐标正算子程序：SUB1
4、坐标反算子程序：SUB2
5、竖曲线判断数据库程序：ZXGC
6、超高段判断数据库程序：ZXGC
7、竖曲线高程计算子程序：SUB3
8、竖曲线超高计算子程序：SUB4
H-Z((J-I)(3((S-O)÷A)^2-2((S-O)÷A)^3)+I)→H
Return
If Abs(Z)<1e^(-4):Then Goto 1:Else W+Z→W
Goto 0
Lbl 1
0→Z:Prog “SUB1”:(J-Y)÷sin(F)→Z
5：竖曲线判断数据库程序：ZXGC
参数含义：
B：变坡点桩号
G：变坡点高程
I：变坡点前坡度(区分正负，带符号)
J：变坡点后坡度(区分正负，带符号)
V+W(Z[1]sin(G+QKZ[3]W(C+Z[3]WD))+Z[2]sin(G+QKZ[4]W(C+Z[4]WD))+Z[2]sin(G+QKFW(C+FWD))+Z[1]sin(G+QKMW(C+MWD))→Y
G+QKW(C+WD)→Z[5]
Z[5]+E→F
X+Zcos(F)→X
Y+Zsin(F)→Y
Goto B
2、坐标计算判断数据库：ZXDATA
遵循直线-缓和曲线-圆曲线-缓和曲线-直线法则无缓和曲线可以省略缓和曲线参数

5800竖曲线高程计算程序

竖曲线高程计算主程序（5800）Lbl A：？K：Prog：“竖曲线元素库子程序”：A-T→E：A+T→F ←If K=A：Then Goto 5：IfEnd ←If K≤E：Then Goto 3：IfEnd ←If K≥F：Then Goto 4：IfEnd ←If K＜A：Then Goto 1：IfEnd ←If K＞A：Then Goto 2：IfEnd ←Lbl 1：K-E→X：X2÷(2R)→Y：B+I(K-A)→G：Goto 6 ←Lbl 2：F-K→X：X2÷(2R)→Y：B+J(K-A)→G：Goto 6 ←Lbl 3：B+I(K-A)→H ▲Goto A ←Lbl 4：B+J(K-A)→H ▲Goto A ←Lbl 5：B+CM→H ▲Goto A ←Lbl 6：G+CY→H ▲Goto A ←竖曲线要素库子程序（5800）If K≤竖曲线终点桩号：Then 凹（凸）竖曲线交点桩号→A：第一坡度→I：第二坡度→J：外矢距(E值)→M：交点高程→B：切线长→T：竖曲线半径→R：（凹）1、（凸）-1→C：（曲线段）Goto B：IfEnd ←If K≤直线终点桩号：Then 直线起点桩号→A：直线段坡度→I：直线段坡度→J：0（零）→M：直线段起点高程→B：0（零）→T：1045→R：0（零）→C：（直线段）Goto B：IfEnd ←If ……………………如有多段竖曲线加入，以此类推Lbl B：Return（程序用语“结束”）说明：1、本程序为设计高程计算程序，输入里程K就得出设计高程。

主程序可计算整条线高程乃至多条线路高程。

2、如有多段竖曲线可直接加入到“竖曲线子程序”中，如有多条线路可编多个“竖曲线子程序”，只要在主程序中改“竖曲线子程序”名。

3、直线段外矢距为零、切线长为零、半径为无穷大，以10的45次方代替、C值为零。

4、←符号表示换行。

fx-5800P_单圆竖曲线高程计算程序PM10-1

(2) 主程序：PM10-1，占用内存1092字节"SINGLE CIRCLE VERTICAL CURVE"\显示程序标题Deg:ClrStat:FreqOn:Fix 3基本设置"C MILEAGE PEG(m)="?Z输入以m为单位的变坡点桩号"HC(m)="?H输入变坡点C高程"i1(%)="?A输入坡度1"i2(%)="?B输入坡度2"R(m)="?R输入竖曲线半径13¼DimZ定义额外变量维数If A-B>0:Then -1¼Z[10]:Else 1¼Z[10]:IfEndtan-1(0.01A)¼Z[1]:tan-1(0.01B)¼Z[2]计算坡度竖直角Z[1],Z[2]Z[1]-Z[2]¼Z[13]:Abs(Z[13])¼Z[3]计算坡度转角Z[3]-0.5(Z[1]+Z[2])¼Z[4]计算变坡点C的铅垂线与外距直线的夹角δRZ[3]π÷180¼L计算竖曲线长Rtan(0.5Z[3])¼T计算切线长R((cos(0.5Z[3]))-1-1)¼E计算竖曲线外距"α1(DMS)=":Z[1]`DMS\显示第一纵坡竖直角"α2(DMS)=":Z[2]`DMS\显示第二纵坡竖直角"α1-α2(DMS)=":Z[13]`DMS\显示竖曲线转角"DELT(DMS)=":Z[4]`DMS\显示δ"L(m)=":L\显示竖曲线长"T(m)=":T\显示切线长"E(m)=":E\显示竖曲线外距长Z-T¼List X[1]计算竖曲线起点A的桩号-Tcos(Z[1])¼List Y[1]计算C→A的水平距离H-Tsin(Z[1])¼List Freq[1]计算竖曲线起点A的高程"START-A PEG(m)=":List X[1]\显示竖曲线起点A的桩号"DIST C¼A(m)=":List Y[1]\显示C→A的水平距离"HA(m)=":List Freq[1]\显示A点的高程List X[1]+0.5L+Etan(Z[4])¼List X[2]计算变坡点到投影点D的桩号与高程H+Z[10]E÷cos(Z[4])¼List Freq[2]0¼List Y[2]计算C→D点的水平距离"D PEG(m)=":List X[2]\显示D点的桩号与高程"DIST C¼D(m)=":List Y[2]\"HD(m)=":List Freq[2]\List X[1]+L¼List X[3]计算竖曲线终点B桩号与高程Tcos(Z[2])¼List Y[3]计算C→B的水平距离H+Tsin(Z[2])¼List Freq[3]"END-B PEG(m)=":List X[3]\显示竖曲线终点B的桩号"DIST C¼B(m)=":List Y[3]\显示C→B的水平距离"HB(m)=":List Freq[3]\显示B点高程"INT DIST(m)="?I输入整桩间距I0:Then 20¼I:IfEnd当输入的整桩间距0时，取I=203¼K为计数变量赋初值"ONLY CALC +PEG(1)"?¼G输入1为只计算加桩点的坐标If G=1Goto 1K+1¼K计数变量计数Int(List X[1]÷I)I+I¼List X[K]计算并存储从A点开始的第一个整桩号"INT PEG(m)=":List X[K]\显示整桩桩号Prog "SUB10-11"调子程序计算并显示第一缓和曲线逐桩点的测量坐标DoK+1¼K:List X[K-1]+I¼List X[K]计数变量计数，存储整桩号"INT PEG(m)=":List X[K]\显示整桩桩号Prog "SUB10-11"调子程序计算并显示竖曲线高程LpWhile List X[K]+I<List X[3]没有计算到B点时继续循环Lbl 1Do:"+PEG(m)="?¼F输入加桩号F List X[1]Break加桩号小于A点桩号时结束程序运行F List X[3]Break加桩号大于B点桩号时结束程序运行K+1¼K计数变量计数F¼List X[K]存储加桩号到统计串列"+PEG(m)=":List X[K]\显示加桩桩号Prog "SUB10-11"调子程序计算并显示竖曲线高程LpWhile F>0"PM10-1END"(3) 子程序SUB10-11，占用内存356字节入口参数为桩号List X[K]，C→j点的平距存储在List Y[K]，竖曲线高程存储在List Freq[K]。

MXK(CASIO5800P) 五种竖曲线高程计算

竖曲线高程计算1. fx5800p全线高程计算SQXGCJSDeg：Fix 3Lbl 1:?K:“BJ”?B:“JGC”?GPorg “SQXSJK”If K≤A:Then C+(D-K)×E-G→H：Goto 2:Else K≤D =＞“H”C+(K-A)÷2÷R+(D-K)×E-G→H：Goto 2:If K≤I：Then C-(I-K)2÷2÷R+(K-D)×F-G→H：Goto 2Lbl 2:B？“SJGC=”:H◢Goto 1“BZGC=”:H-B×横破比◢ReturnSQXSJKLbl 0If K≤曲线终点:Then曲线起点→A:交点高程→C:交点桩号→D:前坡比→E:后坡比→F:曲线终点→I:半径→R（EF下坡正上坡负）K=桩号，BJ=边距，JGC=结构层厚度2.公路路线高程通用程序（CASIO5800）公路路线高程通用程序（CASIO5800）作者：李艳阳Fx-5800路线高程程序GCQX-000 主程序Lbl 1: Prog“GCQX-SUB000” ↙If R>10^8: Then B+(S-A)(D-B) ÷(C-A)→H: Goto2: IfEnd↙Pol(D-B,C-A):J-Sin-1(I÷2÷R)→F:B+R Cos(F+90)→X:A+R Sin(F+90)→Y: Sin-1((S-Y) ÷R)→M:X+R Cos(M)→H: Goto2↙Lbl 2: “H=”:H: Goto1GCQX-000 数据库If S<***: Then ***→A(线元起点里程): ***→B(线元起点高程): ***→R(线元半径左-右+): ***→C(线元终点里程): ***→D(线元终点高程): Goto 0:IfEnd↙If S<***: Then ***→A: ***→B: ***→R: ***→C: ***→D: Goto 0:IfEnd↙………………………..Lbl 0↙3.CASIO4850)中边桩高程连续计算及放样**可计算两种形式的超高[SJG]————主程序Defm 6:Lbi 0:S“BM+HS”（视线高）:E“LGP”（路拱坡度）:V“JGC”（结构层厚度）: {B}:B“K”（查询桩号）:Prog“SQ”:T=RAbs(P-N) ÷2:X=1:N＞P=>X=-1⊿←┘B<Y-T=>Z[1]=0:Z[2]=N: ≠>B<Y=>Z[1]=1:Z[2]=N: ≠>B<Y+T=>Z[1]=1:Z[2]=P: ≠>Z[1]=0:Z[2]=P⊿⊿⊿←┘{W}:W“ZBJ”（中桩到边桩的距离）:Prog“YD”:Goto 0[YD]—————引导程序B≤不设超高的路段终点桩号=> Prog“G1”: ≠>B≤设置超高的路段终点桩号=> Prog“XZ”：……以此类推⊿（有几个≠>就有几个⊿）[SQ]—————竖曲线数据库B≤下一竖曲线起点桩号=>H（本曲线变坡点高程）：Y（变坡点桩号）：R（竖曲线半径）：N（前纵坡坡度）：P（后纵坡坡度）：≠> B≤下一竖曲线起点桩号=>H（本曲线变坡点高程）：Y（变坡点桩号）：R（竖曲线半径）：N（前纵坡坡度）：P（后纵坡坡度）：……⊿（有几个≠>就有几个⊿）[XZ]—————平曲线数据库B≤=>A（直缓点桩号）:D（超高坡度）:L（半幅路面宽）:G（圆缓点桩号）:O（缓直点桩号）:Z（加宽值）:F=±1(旋转方式：+1中轴旋转、-1边轴旋转):Z[5]= ±1（路线弯向：+1右转、-1左转）: ≠> B≤=>A（直缓点桩号）:D（超高坡度）:L（半幅路面宽）:G（圆缓点桩号）:O（缓直点桩号）:Z（加宽值）:F=±1(旋转方式：+1中轴旋转、-1边轴旋转):Z[5]= ±1（路线弯向：+1右转、-1左转）：……C=O-G: Goto 1⊿（有几个≠>就有几个⊿）←┘Lbi 1:F=1 => Prog“ZZXZ”: ≠>F=-1 => Prog“BZXZ” ⊿[ZZXZ]————中轴旋转横坡计算Lbi 0:M=Abs(B-A)Z÷C: Abs(B-A) ＞Abs(G-A) =>A=O: ≠>A=A⊿I=Abs(B-A)(E+D) ÷C-E:I≤E=>Goto 1: ≠>I≤D=>Goto 2: ≠>Goto 3⊿⊿⊿⊿Lbi 1:J=I:K=E: Prog“G2”: Goto 4←┘Lbi 2:J= AbsI:K= AbsI: Prog“G2”: Goto 4←┘Lbi 3:J=D:K=D: Prog“G2”: Goto 4←┘Lbi 4[BZXZ]———边轴旋转横坡计算Lbi 0:Q=2E÷(E+D)×C:M=Abs(B-A)Z÷C: Abs(B-A) ＞Abs(G-A) =>A=O: ≠>A=A⊿Abs(B-A) <Q=>Goto 1: ≠>Abs(B-A) <C=>Goto 2: ≠>Goto 3⊿⊿⊿⊿←┘Lbi 1: J=(Abs(B-A) ×2E÷Q-E:K=E: Prog“G2”: Goto 4←┘Lbi 2: J=(Abs(B-A)-Q)(D-E) ÷(C-Q)+E:J=AbsJ:K=AbsJ: Prog“G2”: Goto 4←┘Lbi 3: J=D:K=D: Prog“G2”: Goto 4←┘Lbi 4[G1]————不设超高的高程计算W=AbsW:Z[3]=H-V-Z[2](Y-B)+Z[1]X(T-Abs(Y-B))2÷(2R)-WE:Z[6]=S-Z[3]: “SJG=”:Pause 0: “SJQS=”:Z[6] ◢[G2]————设置超高的高程计算J=D=>M=Z: ≠>M=M⊿←┘Z[5]=1=> Goto 1: ≠>Z[5]=-1 => Goto 2⊿←┘Lbi 1:W<0=>Z[4]=J: ≠>W＞0=>Z[4]=-K: Goto 3⊿⊿←┘Lbi 2: W<0=>Z[4]=-K: ≠>W＞0=>Z[4]=J: Goto 3⊿⊿←┘Lbi 3:Z[3]=H-V-Z[2](Y-B)+Z[1]X(T-Abs(Y-B))2÷(2R)-WZ[4]:Z[6]=S-Z[3]: “SJG=”:Z[3]:pause0: “SJQS=”:Z[6] ◢说明：一、输入部分选择主程序。

竖曲线计算程序供参考

竖曲线计算程序本程序只需按程序提示输入三个变坡点的桩号和高程，再输入竖曲线半径，即可随心所欲的计算任意点的纵断高程。

可以大大减少使用者在现场的工作量。

一、程序清单1、CASIO Fχ5800 计算程序“BP1”？A: “BP1H”？G: “BPD”？B: “BPDH”？I :LbI 0: “BP2”?→C: “BP2H”?→J: “R”?→R: B-A→D: C-B→F: I-G→K: J-I→M: K ÷D→N: M÷F→O :N-O→P: “T”:Abs (RP÷2) →T▲“E”:T²÷﹙2R) ▲B-T→W :B+T→X:G+N(W-A)→Y﹕I+OT→Z︰LbI 1“KM”?→Q: Q>X=>Goto 2: While Q﹤W﹕Q-A→S︰G+SN→V▲Goto 1: WhileEnd: While Q≦B And Q>W﹕Q-W→S︰If P﹥0∶Then Y+SN- S²÷(2R)→V▲Else Y+SN+S²÷(2R)→V▲IfEnd∶Goto 1: WhileEnd: While Q≦X And Q>B﹕X-Q→S︰If P﹥0∶Then Z-SO- S²÷(2R)→V▲Else Z-SO+S²÷(2R)→V▲IfEnd∶Goto 1: WhileEnd: LbI 2: B→A: C→B: I→G J→I :Goto 02、CASIO Fχ4500 4800计算程序LbI 0: {CJR}:A“BP1”:G “BP1H” :B “BPD” :I “BPDH” : C“BP2”: J“BP2H”:D=B-A: F=C-B: K=I-G:M= J-I: N=K/D: O=M/F :P=N-OT=Abs (RP÷2) ▲E=T²÷﹙2R) ▲W=B-T:X=B+T:Y=G+N(W-A)﹕Z=I+OTLbI 1:{Q}:Q“KM”:Q>X=>Goto 2⊿Q﹤W=>S=Q-A︰V=G+SN▲⊿Q≦B=> Q>W=>S=Q-W: P﹥0=>V= Y+SN-S²/(2R)▲≠> V=Y+SN+ S²/(2R)▲⊿⊿⊿Q≦X => Q>B=>S=X-Q︰P>0 =>V=Z-SO-S²/(2R)▲≠>V= Z-SO+ S²/(2R)▲⊿⊿⊿Goto 1LbI 2: A=B:B=C: G=I:I=J :Goto 03、程序提示符号含义及程序使用说明BP1 BP1H-------前一变坡点里程桩号及高程；BPD BPDH-------竖曲线变坡点里程桩号及高程；BP2 BP2H-------后一变坡点里程桩号及高程；R----竖曲线半径T-----切线长；E-----外矢距；ZXG-----计算中线高程首先按程序提示输入7个参数，计算前一变坡点至竖曲线终点的纵段高程。
