基尔霍夫第一定律
物理化学kirchhoff定律

物理化学kirchhoff定律Kirchhoff定律是物理化学中的一条重要定律,它是描述电路中电流和电压分布的基本规律。
通过应用该定律,我们可以解决各种电路中的问题,并理解电流和电压之间的关系。
Kirchhoff定律包括两条基本原理:基尔霍夫第一定律(KCL)和基尔霍夫第二定律(KVL)。
基尔霍夫第一定律,也被称为电流守恒定律,它指出在一个节点(或交汇处)中,进入节点的电流之和等于离开节点的电流之和。
换句话说,电流在一个节点内是守恒的。
这个定律可以用一个简单的方程来表示:ΣI_in = ΣI_out,其中Σ表示对所有电流进行求和。
这个定律的重要性在于它可以帮助我们解决复杂电路中的电流分布问题。
基尔霍夫第二定律,也被称为电压环路定律,它指出在一个闭合回路中,电压的代数和等于零。
这意味着在一个回路中,电压上升和电压下降的总和应该等于零。
这个定律可以用一个简单的方程来表示:ΣV = 0,其中Σ表示对所有电压进行求和。
这个定律的重要性在于它可以帮助我们解决复杂电路中的电压分布问题。
通过应用基尔霍夫定律,我们可以解决各种电路中的问题。
例如,我们可以计算电路中某个元件的电流大小,或者计算电路中某个节点的电压值。
我们还可以根据已知的电流和电压值来推导出其他未知的电流和电压值。
基尔霍夫定律的应用不仅限于简单的直流电路,它同样适用于复杂的交流电路和混合电路。
无论电路有多复杂,基尔霍夫定律都可以帮助我们理解电流和电压的分布规律,并解决相应的问题。
除了解决电路问题,基尔霍夫定律还有其他重要的应用。
例如,在电力系统中,我们可以利用基尔霍夫定律来分析电力网中的电流和电压分布,从而帮助我们优化电力传输和分配。
在化学反应中,基尔霍夫定律也可以用来解析电解池中的电流和电压变化,帮助我们理解电解过程的本质。
Kirchhoff定律是物理化学中非常重要的定律之一。
通过应用基尔霍夫第一和第二定律,我们可以解决各种电路中的问题,并理解电流和电压之间的关系。
基尔霍夫第一定律

一、常用名词 1.支路 电路中具有两个端钮且通过同一电流的 无分支电路。如图电路中的ED、AB、 FC均为支路,该电路的支路数目为b = 3。 2.节点 电路中三条或三条以上支路的联接点。 如图电路的节点为A、B两点,该电路的 节点数目为n = 2。
• 3.回路 • 电路中任一闭合的路径。如图1-26电路中的
二、基尔霍夫电流定律(第一定律)内容
• 第一定律又称基尔霍夫电流定律,简记为KCL,其物理 背景是电荷守恒公理。
• 基尔霍夫电流定律是确定电路中任意节点处各支路电流 之间关系的定律,因此又称为节点电流定律,它的内容 为:在任一瞬时,流向某一结点的电流之和恒等于由该 结点流出的电流之和,
• 即 ∑I流入=∑I流出 • 在节点A上:I1 +I3 = I2 + I4 +I5
I8 I 7 I1 I 6 I 7 8 5 3 16 A
• 则: • 负号表示I8的实际电流与图中的电流方
向相反。
谢
谢!
为分析电路的方便,通常需要在所研究的一段电路 中事先选定(即假定)电流流动的方向,叫做电流的 参考方向,通常用“→”号表示。 电流的实际方向可根据数值的正、负来判断,当I > 0时,表明电流的实际方向与所标定的参考方向 一致;当I < 0时,则表明电流的实际方向与所标 定的参考方向相反。
• 四、KCL的应用举例 • 1.对于电路中任意假设的封闭面来说,
• 在节点A上:I1 + I3-(I2 + I4 + I5 )=0
• 电流定律的第二种表述:在任何时刻, 电路中任一节点上的各支路电流代数和 恒等于零,
• 即 ∑I=0
三、在使用电流定律时,必须注意: 1.对于含有n个节点的电路,只能列出(n 1)个独 立的电流方程。 2.列节点电流方程时,只需考虑电流的参考方向, 然后再带入电流的数值。
基尔霍夫定律的验证的实验报告

基尔霍夫定律的验证的实验报告实验报告:基尔霍夫定律的验证实验目的:验证基尔霍夫定律,即“电流在节点汇聚时,电流的代数和为零;电压在回路中闭合时,电压的代数和为零”。
实验器材:1.电源2.电阻器3.连线4.摇摆开关5.电流表6.电压表7.多用表实验原理:1. 基尔霍夫第一定律(又称为电流定律):在一个网络中,进入节点的电流等于离开该节点的电流之和。
这个定律的数学公式可以表示为:ΣIin = ΣIout。
2.基尔霍夫第二定律(又称为电压定律):在闭合网络中,电源供给的电压等于电阻器消耗的电压。
这个定律的数学公式可以表示为:ΣV=0。
实验步骤:1.将电源接入电路,并连接电阻器形成一个简单的电路。
2.使用多用表将电压表和电流表选为电压测量模式和电流测量模式。
3.使用摇摆开关控制电路的通断,确保电路处于开启状态。
4.使用电流表测量电路中的电流,并记录下测量值。
5.使用电压表测量电路中的电压值,并记录下测量值。
6.对电路进行分析,应用基尔霍夫定律来验证实验结果。
-验证基尔霍夫第一定律:选择一个节点,将所有进入该节点的电流与所有离开该节点的电流进行比较,如果两者相等,则基尔霍夫第一定律成立。
-验证基尔霍夫第二定律:选择一条回路,在该回路上记录下所有电压值,然后将这些电压值相加,如果结果为零,则基尔霍夫第二定律成立。
7.分别通过计算和实验结果比较,验证基尔霍夫定律的成立与准确性。
实验结果和讨论:在实验中,我们按照以上步骤进行了电流和电压的测量,并记录了测量结果。
然后,我们通过基尔霍夫定律进行验证。
首先,我们验证了基尔霍夫第一定律。
在电路中选取了一个节点,测量了进入和离开该节点的电流。
通过对测量值的比较,我们发现进入和离开节点的电流之和相等,验证了基尔霍夫第一定律的成立。
接着,我们验证了基尔霍夫第二定律。
选择了一个回路,并测量了回路上各个电压值。
通过将这些电压值相加,得出的结果非常接近于零,从而验证了基尔霍夫第二定律的成立。
基尔霍夫第一定律

E1
d
E2
简写成:
I 0
定义2:对于任一节点来说,流入(或流出) 该节点电流 的代数和等于0 注意:流入记正,流出记负
练习
I1 R1
I5 R5
R2
I2
R3 I3
I1、I3、I5
I 2、I 4
流入节点,记正 流出节点,记负
利用定义1列式:
RI4
——节点电流定律:KCL
支路:电路中的每个分支都是支路 (支路abcd,defa,ab)
f a b
R1
R3
R2
节点:三条及三条以上支路的连接点 (点a、点d) 回路:电路中任一闭合路径 (回路adefa、abcda、abcdefa)
①
E1
e
E2
d
c
网孔:电路中回路内不含有支路的回路 (回路adefa、abcda)
利用定义2列式:
如图所示,利用基尔霍夫第一定律列 出电流关系式
I1 I3 I5 (- I2) (- I4) 0
作 业
预习
CONTENTS
基尔霍夫第二定律
—回路电压定律( KVL)
河流1
CONTENTS
河流3
三条河流的水流量关系:
河流2
河流1+河流2=河流3
节点电流定律
I1
R1
a
对于节点a,三个电流的数量关系为:
I1 I 2 I3
I2
定义1:在任一瞬间,流进某节点的电流之 和等于流出该节点的电流之和
CONTENTS
I3
R2
将关系式变形得:
I1 I2 - I3 0 I1 I2 (- I3) 0

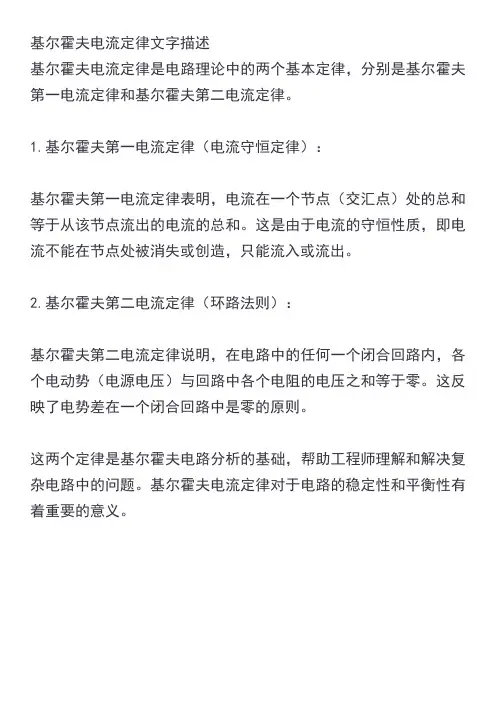

基尔霍夫电流定律文字描述

基尔霍夫电流定律文字描述
基尔霍夫电流定律是电路理论中的两个基本定律,分别是基尔霍夫第一电流定律和基尔霍夫第二电流定律。
1.基尔霍夫第一电流定律(电流守恒定律):
基尔霍夫第一电流定律表明,电流在一个节点(交汇点)处的总和等于从该节点流出的电流的总和。
这是由于电流的守恒性质,即电流不能在节点处被消失或创造,只能流入或流出。
2.基尔霍夫第二电流定律(环路法则):
基尔霍夫第二电流定律说明,在电路中的任何一个闭合回路内,各个电动势(电源电压)与回路中各个电阻的电压之和等于零。
这反映了电势差在一个闭合回路中是零的原则。
这两个定律是基尔霍夫电路分析的基础,帮助工程师理解和解决复杂电路中的问题。
基尔霍夫电流定律对于电路的稳定性和平衡性有着重要的意义。
基尔霍夫定律公式

基尔霍夫定律公式
基尔霍夫定律公式是∑I(流入)=∑I(流出),∑I=0;第一定律也叫基尔霍夫电流定律任一集总参数电路中的任一节点,在任一瞬间流出(流入)该节点的所有电流的代数和恒为零。
即就参考方向而言,流出节点的电流在式中取正号,流入节点的电流取负号。
基尔霍夫电流定律是电流连续性和电荷守恒定律在电路中的体现。
它可以推广应用于电路的任一假想闭合面。
在任一瞬间沿此回路的各段电压的代数和恒为零,即电压的参考方向与回路的绕行方向相同时,该电压在式中取正号,否则取负号。
基尔霍夫电压定律是电位单值性和能量守恒定律在电路中的体现。
基尔霍夫定律定义

基尔霍夫定律定义基尔霍夫定律是电路中电流和电压的分布关系之一,由德国物理学家叶夫曼·基尔霍夫在19世纪提出。
基尔霍夫定律在电路理论和分析中具有重要的作用,是学习电路的基础知识之一。
基尔霍夫定律可以分为两个部分:基尔霍夫第一定律和基尔霍夫第二定律。
基尔霍夫第一定律,也被称为基尔霍夫电流定律(KCL),指出在电路中,流入某一点的电流等于流出该点的电流的代数和。
换句话说,任意一个节点的电流代数和等于零。
基尔霍夫第一定律可以用公式表达:ΣI_in = ΣI_out,其中Σ表示代数和,I_in代表流入节点的电流,I_out代表流出节点的电流。
这个定律可以解释为电流的守恒定律。
根据这个定律,电流在一个节点处分裂成多个路径,总的流入电流必须等于总的流出电流。
例如,一个节点有两个分支电流分别为 1A 和 2A,那么流入节点的电流为 -3A,意味着有3A的电流从节点流出。
基尔霍夫第二定律,也被称为基尔霍夫电压定律(KVL),指出在电路中,沿着任意一条闭合回路,电路中各个电压的代数和等于零。
换句话说,沿着闭合回路的总电压等于零。
基尔霍夫第二定律可以用公式表达:ΣV = 0,其中Σ表示代数和,V代表电压。
这个定律可以解释为能量守恒定律,根据这个定律,电压沿着闭合回路的各个元件之间的代数和等于零。
基于基尔霍夫定律,我们可以分析复杂的电路和解决相关问题。
这些定律可以帮助我们计算电路中元件的电流和电压分布,并且为我们提供了一种分析电路中各个元件之间相互作用的方法。
基尔霍夫定律的应用非常广泛。
在电子工程、通信工程等领域,电路是基础和核心组成部分,了解和应用基尔霍夫定律对于设计和分析电路非常重要。
通过使用基尔霍夫定律,我们可以设计出满足特定要求的电路,解决电路中的故障,并优化电路的性能。
总的来说,基尔霍夫定律是电路分析的基础,通过基尔霍夫定律,我们可以理解和分析电路中电流和电压的分布关系。
它是电子工程和通信工程等领域中不可或缺的基本知识。
基尔霍夫基本定律

基尔霍夫基本定律
基尔霍夫基本定律,又称为基尔霍夫定律,是电路理论中最重要的基础理论之一。
该定律是由德国物理学家基尔霍夫于
1845年发现的,用于描述电路中电流和电压的关系,是电路
分析的重要基础。
基尔霍夫基本定律分为两种:基尔霍夫第一定律和基尔霍夫第二定律。
基尔霍夫第一定律是说:在任何一个电路中,电流进入某个节点的总和等于电流离开该节点的总和。
这个定律可以用数学公式表示为:Σi=0,即所有进入该节点的电流之和等于所有离开该节点的电流之和。
这个定律的重要性在于:它为电路的分析提供了一个基本的基础,自然界中总的能量是守恒的,电路中的电流也是如此,所以这个定律可以保证电路中所有电流都是平衡的。
基尔霍夫第二定律是说:在任何一个电路中,一个电流的总和等于所有电动势(电压源)与电阻之间的电势降之和。
这个定律可以用一个简单的数学公式表示为:ΣUk=ΣiRi,即
所有电动势与电阻之间的电势降之和等于电路中所有电流之和。
这个定律的重要性在于:它可以对电路进行精细的分析,以了解在任何情况下电路的电流和电压分布。
它也可以帮助我们更
好地理解一些电路的重要性,例如电源和电阻的大小对电路的影响等。
基尔霍夫基本定律可以应用于各种电路分析中,例如直流电路、交流电路、复杂电路等。
仔细研究它可以提高我们的电路分析技能和问题解决能力。
总的来说,基尔霍夫基本定律是电路分析的基础理论之一,是我们理解电路运行机制的关键。
可以说,电路分析与设计的基本原理都是依据基尔霍夫基本定律展开的,没有它就不可能有我们现在的电子技术。
基尔霍夫第一定律

基尔霍夫第一定律第一定律又称基尔霍夫电流定律,简记为KCL,是电流的连续性在集总参数电路上的体现,其物理背景是电荷守恒公理。
基尔霍夫电流定律是确定电路中任意节点处各支路电流之间关系的定律,因此又称为节点电流定律,它的内容为:在任一瞬时,流向某一结点的电流之和恒等于由该结点流出的电流之和,即:基尔霍夫定律在直流的情况下,则有:基尔霍夫定律通常把上两式称为节点电流方程,或称为KCL方程。
它的另一种表示为:基尔霍夫定律在列写节点电流方程时,各电流变量前的正、负号取决于各电流的参考方向对该节点的关系(是“流入”还是“流出”);而各电流值的正、负则反映了该电流的实际方向与参考方向的关系(是相同还是相反)。
通常规定,对参考方向背离(流出)节点的电流取正号,而对参考方向指向(流入)节点的电流取负号。
KCL的应用图KCL的应用所示为某电路中的节点,连接在节点的支路共有五条,在所选定的参考方向下有:基尔霍夫定律KCL定律不仅适用于电路中的节点,还可以推广应用于电路中的任一假设的封闭面。
即在任一瞬间,通过电路中任一假设封闭面的电流代数和为零。
KCL的推广图KCL的推广所示为某电路中的一部分,选择封闭面如图中虚线所示,在所选定的参考方向下有:基尔霍夫定律基尔霍夫第二定律第二定律又称基尔霍夫电压定律,简记为KVL,是电场为位场时电位的单值性在集总参数电路上的体现,其物理背景是能量守恒公理。
基尔霍夫电压定律是确定电路中任意回路内各电压之间关系的定律,因此又称为回路电压定律,它的内容为:在任一瞬间,沿电路中的任一回路绕行一周,在该回路上电动势之和恒等于各电阻上的电压降之和,即:基尔霍夫定律在直流的情况下,则有:基尔霍夫定律通常把上两式称为回路电压方程,简称为KVL方程。
KVL定律是描述电路中组成任一回路上各支路(或各元件)电压之间的约束关系,沿选定的回路方向绕行所经过的电路电位的升高之和等于电路电位的下降之和。
回路的“绕行方向”是任意选定的,一般以虚线表示。
基尔霍夫定律实验报告

基尔霍夫定律实验报告实验目的本实验旨在通过基尔霍夫定律实验的进行,加深学生对基尔霍夫定律的理解,掌握其在电路分析中的应用,提高学生的实验设计和数据处理能力。
实验原理基尔霍夫定律是电路分析中非常重要的基础定律之一。
它包括两方面的内容:基尔霍夫第一定律(电流定律)和基尔霍夫第二定律(电压定律)。
1.基尔霍夫第一定律:在一个闭合回路中,电流的代数和为零。
简单地说就是,电流在电路中的流动与电荷守恒定律是一致的。
2.基尔霍夫第二定律:在一个闭合回路中,电压的代数和为零。
换句话说,沿着一个闭合回路,电压上升和电压下降的总和等于零。
基于以上原理,可以通过一些简单的电路实验来验证基尔霍夫定律的有效性。
实验器材•电源•电阻(不同阻值)•电压表•电流表•连线•示波器(可选)实验步骤1.将电源连接到实验电路中,确保电源正常工作,注意遵守电路连线的正确性和规范性。
2.使用万用表或示波器测量电路中各个电阻的电压和电流值。
3.根据所给电路图,利用基尔霍夫定律计算电路中各个支路中的电流分布。
4.根据测得的电流和电压数据,绘制电路的电流和电压分布图。
5.根据实验结果,讨论实验中可能存在的误差和原因,并提出改进实验的建议。
实验数据与结果分析首先,我们需要测量电路中各个电阻的电流和电压值,并计算各个支路中的电流分布。
然后,我们可以将数据整理到表格中,并通过散点图或线图的方式呈现电流和电压的变化情况。
接下来,我们需要分析实验结果并进行讨论。
在分析实验结果时,需要注意对实验中可能存在的误差和原因进行合理的解释。
比如,在测量电流和电压时可能存在的仪器误差、连接电阻导线的接触不良等都可能会影响实验结果的准确性。
最后,根据实验结果的分析,我们可以提出改进实验的建议。
比如,可以尝试不同阻值的电阻,在同一电路中测量并比较它们的电流和电压分布情况,以便更好地验证基尔霍夫定律。
实验结论通过本次实验,我们成功验证了基尔霍夫电路定律在电路分析中的有效性,并加深了对这一定律的理解。
1-4 基尔霍夫定律

Hale Waihona Puke 代入数据,得电流为正值,说明电流的实际方向与参考 方向一致。求UAC 方向一致。求UAC有两条路径可走。顺时 UAC有两条路径可走。顺时 针从A 针从A-B-C,逆时针从A-D-C,为作比较, ,逆时针从A 先沿顺时针方向,求UAC 先沿顺时针方向,求UAC
KVL
式中,j是组成该回路的各支路电压, i=1,2,……,m(设 该回路有m个支路电压)。
一般列KVL可按以下步骤进行: 一般列KVL可按以下步骤进行: 1)首先指定回路的绕行方向,可以为顺时 针或逆时针。 2)设定各支路电压的参考方向。 3)列方程。首先比较元件电压参考方向和 回路绕行方向是否相同,当元件电压参考 方向与回路绕行方向一致时,电压前符号 取“十”,否则取反。 4)各支路电压必须服从的约束关系,与各 支路上是什么元件无关。 5) KVL的推广应用。基尔霍夫电压定律可 KVL的推广应用。基尔霍夫电压定律可 以由真实回路扩展到虚拟回路。
1-4 基尔霍夫定律
用串并联的方法能够最终简化的单一回路, 可以用欧姆定律求解,不能简化的复杂电 路,可以用基尔霍夫定律求解。 基尔霍夫定律包含有两条定律,分别称为基 尔霍夫电流定律(KCL)和基尔霍夫电压定 尔霍夫电流定律(KCL)和基尔霍夫电压定 律(KVL)。 律(KVL)。
一 基尔霍夫电流定律 基尔霍夫电流定律KCL
基尔霍夫电流定律也称基尔霍夫第一定律, 是反映电路中任意节点各支路电流之间的 关系。 节点:三条或三条以上支路的汇合点。 节点:三条或三条以上支路的汇合点。 该定律可叙述为:任一瞬时,通过电路中任 意节点的各支路的代数和恒等于零。或流 入一个节点的电流之和等于从该节点流出 电流之和 。
基尔霍夫定律及其应用

基尔霍夫定律及其应用基尔霍夫定律及其应用不能用串联、并联方法简化成无分支电路称为复杂电路,复杂电路的分析不能仅靠欧姆定律,必须结合基尔霍夫定律,基尔霍夫定律普遍应用于交、直流电路,是分析、计算电路常用的基本定律。
1.基尔霍夫第一定律图2-5是比较复杂的直流电路。
为了说明基尔霍夫定律的应用方法,首先介绍一些常用术语:(1) 支路:电路中,每个独立的分支,图2 -5中所示的ACB、AB、ADB 都是支路。
(2) 节点:3个及以上支路的连接点,图2 -5中所示的A、B点都是节点。
(3) 回路:电路中任一闭合路径,图2-5中所示的ABCA、ABDA、ACBDA都是回路。
(4) 网孔:电路中没有被支路穿过的独立回路,图2-5中所示的ABCA、ADBA都是网孔。
基尔霍夫第一定律又称节点电流定律。
基尔霍夫第一定律的内容是:电路中任意节点电流的代数和等于零。
在实际应用中,常规定流人节点的电流为正,流出节点的电流为负。
这样,流人节点电流之和等于流出节点的电流之和。
霍尔霍夫第一定律说明了电路中任何一处的电流都是连续的。
同理,基尔霍夫第一定律也适用于闭合面,规定任意闭合面的各支路电流的代数和等于零。
2.基尔霍夫第二定律基尔霍夫第二定律又称回路电压定律。
基尔霍夫第二定律的内容是:对任一闭合回路,各电阻上电压的代数和等于电动势(电位升)的代数和,即根据这一定律列出的方程叫做回路电压方程。
方程中各电压和电动势正、负号的确定方法是:(1)选定各支路电流的参考方向。
(2)任意确定回路的绕行方向(顺时针或逆时针)。
为避免计算中出现负号,通常选电动势大的方向为回路绕行方向。
(3)确定电压符号。
与回路绕行方向一致的电压取正号,与绕行方向不一致的取负号。
(4)确定电动势的符号。
电动势的实际方向与绕行方向一致的取正号,与绕行方向不一致的取负号。
3.支路电流法支路电流法是以支路电流作为未知量,根据基尔霍夫定律进行求解的方法。
在计算电路的各种方法中,支路电流法是最基本的方法。
基尔霍夫第一定律是节点电压定律

基尔霍夫第一定律是节点电压定律基尔霍夫第一定律,也被称为节点电压定律,是电路分析中的重要原理之一。
这个定律可以帮助我们理解和分析电路中节点之间的电压关系。
首先,我们来了解一下什么是节点。
在电路中,节点是指两个或多个电路元件连接的地方,它们共享相同的电压。
在节点电压定律中,我们通过研究这些节点之间的电压来推导电路中的电流和电压分布情况。
假设我们有一个简单的电路,其中包含两个电池和几个电阻。
通过基尔霍夫第一定律,我们可以得出节点电压之间的关系,从而推导出电路中的电流和电压分布情况。
首先,我们选择一个节点作为参考节点,通常选择其中一个节点的电压为0,以简化计算。
然后,我们顺时针或逆时针地绕过电路,维护一个方向。
在这个过程中,我们遇到的每个节点都需要记录下它的电压。
基尔霍夫第一定律告诉我们,一个节点的电压等于从这个节点出发的所有电流乘以对应的电阻之和。
换句话说,对于一个节点,输入电流的总和等于输出电流的总和。
这是因为电流在电路中是守恒的,不会消失或增加。
通过应用基尔霍夫第一定律,我们可以通过已知的电压和电阻值来计算电路中未知节点的电压。
这为我们分析和设计电路提供了重要的工具。
基尔霍夫第一定律的应用范围非常广泛,不仅适用于简单的直流电路,也可以推广到复杂的交流电路。
无论电路有多么复杂,只要我们能够正确地识别节点并应用该定律,我们就能够解决电路中任何节点电压的问题。
总之,基尔霍夫第一定律是电路分析中不可或缺的一条规则。
它通过分析节点电压之间的关系,帮助我们理解电路中的电流和电压分布,同时也为电路的设计和分析提供了重要的指导。
我们应该熟练掌握这个定律,并在实际应用中加以运用,以提升我们的电路分析能力。
基尔霍夫第一定律的求解法

基尔霍夫第一定律的求解法好嘞,今天咱们来聊聊基尔霍夫第一定律,这个听上去挺高大上的名字,其实就像是一位老朋友,随时随地都能陪你聊聊电路里的事。
说到基尔霍夫,很多人可能觉得这是个复杂的科学家,实际上这位仁兄的理论就像家里的调味料,简单却又不可或缺。
我们今天就用轻松愉快的口气,来剖析一下这位老兄的第一定律。
基尔霍夫第一定律的核心概念就是“电流守恒”。
听起来好像是个严肃的法则,实则就像是老妈告诉你,家里要和谐,不能让谁的声音大过谁。
电流在电路里流动,进入某个节点的电流总是要等于离开的电流。
就像朋友聚会,大家来了就得走,谁也不能在那儿占着茅坑不拉屎。
想象一下,几条电流在一个节点上碰头,大家有说有笑,各自分享着流向。
就算你们再怎么热闹,最终每个人都得按照自己的路线离开,保持平衡,这就是基尔霍夫第一定律给我们上的一课。
要想用这个定律解决问题,得先搞清楚电路的结构。
电路图就像是地图,指引你在复杂的电流丛林中找到出路。
看着那些线路,感觉就像在玩拼图,每一块都得恰如其分地拼到一起。
电路中的节点就是那些交汇点,电流在这里聚集,接着分开,流向各自的目标。
记住,电流是有方向的,别搞混了,免得走错路了,结果是你朋友的手机没电,大家都不高兴。
然后,咱们来看看怎么计算。
你得给每条电流分个名字。
就像给朋友起绰号,方便交流。
假设你有三条电流,分别叫做I1、I2和I3。
进来的电流就算是派对上的新朋友,出去的电流就好比是打道回府的老友。
根据基尔霍夫的第一定律,你可以这样写:I1 + I2 = I3。
听起来简单得很,其实就是在说,别让你的朋友们在派对上迷路,大家要有秩序地走,才能让聚会持续得更久。
在实际运用中,有时候还得运用到电流的方向。
有些电流顺流而下,有些可能逆流而上,搞得你一头雾水。
这时候,别着急,给电流加个正负号。
正值的电流就像是积极向上的小伙伴,负值的则是那种有点叛逆的家伙,反正只要你掌握了方向,心里就会有底。
就像开车,方向盘怎么转,车就往哪儿走。
基尔霍夫定律是电路的基本定律

基尔霍夫定律是电路的基本定律基尔霍夫定律是电路学中最基本的定律之一,由德国物理学家基尔霍夫于19世纪提出。
它是描述电路中电流和电压分布的定律,被广泛应用于电路分析和设计中。
基尔霍夫定律包括两个方面:基尔霍夫第一定律和基尔霍夫第二定律。
基尔霍夫第一定律,也称为电流守恒定律,指出在任何一个电路节点处,进入该节点的电流等于离开该节点的电流之和。
简单来说,电流在电路中的分布是守恒的,不会凭空消失或增加。
基尔霍夫第一定律的数学表达式为ΣI_in = ΣI_out,其中Σ表示求和,I_in表示进入节点的电流,I_out表示离开节点的电流。
这个定律可以帮助我们分析电路中各个节点处的电流分布情况。
基尔霍夫第二定律,也称为电压环路定律,指出在闭合电路中,沿着任意一条回路的电压之和等于零。
简单来说,电压在电路中的分布是平衡的,总和为零。
基尔霍夫第二定律的数学表达式为ΣV = 0,其中Σ表示求和,V表示电压。
这个定律可以帮助我们分析电路中各个回路的电压分布情况。
基尔霍夫定律的应用非常广泛。
在电路分析中,我们可以利用基尔霍夫定律来计算电路中各个节点和回路的电流和电压分布情况,从而帮助我们理解电路的工作原理和性能。
例如,当我们需要计算一个复杂电路中某个节点处的电流时,可以利用基尔霍夫第一定律,将进入该节点的电流和离开该节点的电流进行求和,从而得到该节点处的电流值。
另外,当我们需要计算一个闭合电路中某个回路的电压时,可以利用基尔霍夫第二定律,将沿着该回路的电压进行求和,从而得到该回路的电压值。
基尔霍夫定律的应用不仅限于理论分析,还可以用于电路设计和故障排除。
在电路设计中,我们可以根据基尔霍夫定律来选择合适的电阻、电容和电感等元件,以满足电路的要求。
在故障排除中,我们可以利用基尔霍夫定律来分析电路中的问题,找出故障的原因并进行修复。
总之,基尔霍夫定律是电路学中最基本的定律之一,它描述了电路中电流和电压的分布情况。
通过应用基尔霍夫定律,我们可以更好地理解和分析电路的工作原理,从而提高电路设计和故障排除的能力。
理解电路中的基尔霍夫定律与诺顿定理

理解电路中的基尔霍夫定律与诺顿定理在电路中,基尔霍夫定律(Kirchhoff's laws)和诺顿定理(Norton's theorem)是两个非常重要的概念。
它们为我们理解和分析电路提供了基础,帮助我们解决问题并设计电路。
在本文中,我将介绍这两个定律的基本原理和应用。
首先,我们来了解一下基尔霍夫定律。
基尔霍夫定律包括两个部分:基尔霍夫第一定律和基尔霍夫第二定律。
基尔霍夫第一定律(KCL)指出,在任何节点上,电流的总和等于零。
具体来说,如果一个节点有多个分支,那么流入该节点的电流等于流出该节点的电流之和。
这一定律可以表达为一个数学等式:ΣI_in = ΣI_out。
基尔霍夫第一定律是电流守恒定律的推广,强调了电流在节点之间的平衡。
而基尔霍夫第二定律(KVL)则与电压相关。
它指出,在一个闭合回路中,电压的总和等于零。
具体来说,如果沿着一个回路走过多个元件(如电阻、电池等),那么通过每个元件的电压之和等于零。
这一定律可以表达为一个数学等式:ΣV = 0。
基尔霍夫第二定律是电压守恒定律的推广,强调了电压在回路中的平衡。
基尔霍夫定律的应用非常广泛,在电路分析和设计中都起着重要的作用。
通过使用基尔霍夫定律,我们可以解决复杂的电路问题,例如计算电流和电压的分布、确定元件之间的关系等。
这些计算都基于基尔霍夫定律的基本原理,因此它可以被视为电路分析的基石。
接下来,我们将介绍诺顿定理。
诺顿定理与基尔霍夫定律有些相似,但是它更关注于电流和电阻之间的关系。
诺顿定理是由美国工程师艾德温·诺顿提出的,他发现在电路中,任何两点之间的电流可以用一个电流源替代,并且与原电路的特征相同。
诺顿定理的核心思想是,一个电路可以使用一个等效的恒定电流源来替代,这个电流源的大小等于原电路中两点之间的电流。
而替代电源的内阻等于原电路中两点之间的等效电阻。
这样一来,我们可以简化复杂的电路并更方便地进行分析和设计。
诺顿定理的应用非常广泛。
基尔霍夫第一定律

广义节点
IA + IB + IC = 0
∑I=0
【随堂练习第】三章 复杂直流电路的分析
下图所示电路中,若电流IA=1A,IB=-5A,ICA=2A, 求电流IC、IAB和IBC。
解: IA + IB + IC = 0 1 + ( - 5 ) + IC = 0 IC = 4 A
IAB = IA + ICA = 1 + 2 = 3A IBC = ICA − IC = 2 − 4 = − 2A
通常可将流进节点的电流取正,流出节点的电流取负, 再根据计算值的正负来确定未知电流的实际方向。有些支 路的电流可能是负的,这是由于所假设的电流方向与实际 方向相反。
【随堂练习第】三章 复杂直流电路的分析
图示电路中,I1=2A,I2=-3A,I3=-2A,求电流I4。
解:由基尔霍夫第一定律可知
代入已知值
第三章 复杂直流电路的分析
小结
1.基尔霍夫第一定律,反映了节点上各支路电流之间的关
系。其表达式为:Σ I进 = Σ I出。
2.基尔霍夫第一定律可以推广应用于任一假设的闭合面。
I1 + I2 = I3 + I4 + I5
流入总电流 = 流出总电流
流入总水量=流出总水量
Hale Waihona Puke 第三章 复杂直流电路的分析
驶离A路段的车辆 + 驶离B路段的车辆 = 驶入C路段的车辆数
第三章 复杂直流电路的分析
在应用基尔霍夫第一定律求解未知电流时,可先任意 假设支路电流的参考方向,列出节点电流方程。
第三章 复杂直流电路的分析
掌握基尔霍夫第一定律的内容,并了解其应用。
基尔霍夫第一定律是节点电流定律是用来证明电路上各电流之间关系的定律

基尔霍夫第一定律是节点电流定律是用来证明电路上各电流之间关系的定律基尔霍夫第一定律是节点电流定律,是用来证明电路上各电流之间关系的定律。
(单选)A. 对B. 错正确答案:[ A]这句话是对的,基尔霍夫第一定律,就是一个节点内(电路交流于一点时)所有输入与所有输出电流是相等的,主要用来求节点内电流关系。
基尔霍夫第一定律又被称为基尔霍夫电流定律(简称KCL)。
它是应用于电路中的节点,所谓节点指的是电路中三个或两个以上的支路相连接的点。
基尔霍夫电流定律指出:对于电路中的任何一个节点而言,在任何一个时间,流进节点的电流等于流出节点的电流;也就是:节点电流之代数和恒等于0(恒的意思是指永远)。
举例:如上图所示,可以列出KCL方程,即基尔霍夫电流定律方程:对于节点A:电流1+电流2+电流3=0;(流进为+)对于节点B:-电流1-电流2-电流3=0;(流出为-)另外,基尔霍夫电流定律也被称为“节点电流定律”,因为他通常应用于节点处。
扩展资料:在19世纪40年代,由于电气技术发展的十分迅速,电路变得愈来愈复杂。
某些电路呈现出网络形状,并且网络中还存在一些由3条或3条以上支路形成的交点(节点)。
这种复杂电路不是串、并联电路的公式所能解决的,刚从德国哥尼斯堡大学毕业,年仅21岁的基尔霍夫(Gustav Robert Kirchhoff,1824~1887),1845年,在他的第1篇论文中提出了适用于这种网络状电路计算的两个定律,即著名的基尔霍夫定律。
该定律能够迅速地求解任何复杂电路,从而成功地解决了这个阻碍电气技术发展的难题。
基尔霍夫定律包括基尔霍夫第一定律和基尔霍夫第二定律,其中基尔霍夫第一定律即为基尔霍夫电流定律,简称KCL;基尔霍夫第二定律则称为基尔霍夫电压定律,简称KVL。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
基尔霍夫电流 定律
I3 7.171mA 6.375mA 5.578mA
(一)基尔霍夫电流定律 一 基尔霍夫电流定律
对任何节点,在任一瞬间,流入节点的电流等于由节点流出的电流。 对任何节点,在任一瞬间,流入节点的电流等于由节点流出的电流。
或者说,在任一瞬间, 或者说,在任一瞬间,一个节点上电流的代数和都为 0。 。
思考:
U1
+
U2
A
9.468m
1
R1 510O
2
R2 510O R3 1kO 6
4
-
-2.298m
+ A
DC 1e-009 ξ 7
DC 1e-009 ξ 3
E1 12 V
+
E2 6V U3 DC 1e-009 ξ
7.171m
-
A
0
各个电阻的电压如何?每一个回路中的电压降有何规律? 各个电阻的电压如何?每一个回路中的电压降有何规律?
2.节点 2.节点:三条或三条以上支路汇聚的点。 节点 上图中A 和 B 为节点; 下图中 a为节点。
a
I4
I2 I3
环节一 认识电路的组成
回路:电路中从任一点出发,经 3.回路 回路 过一定路径又回到该点形成的闭合 闭合 路径。 路径 考虑:图中共有 3 个回路, 分别是: A B D M A A N C B A M N C D M 4.网孔:无分支的回路。 网孔: 网孔 思考
网孔: 网孔 abcda, bcdb…..
a I4 I3
I6
几个? 几个?
3
环节二 认识基尔霍夫第一定律
观察仿真电路,注意各支路电流。
E1 12V 10V 10V E2 6V 6V 4V I1 9.468mA 7.109mA 8.672mA I2 -2.298mA -0.735mA -3.094mA
本堂小结
1.支路、节点、回路的定义; 1.支路、节点、回路的定义; 支路 2.基尔霍夫电流定律(KCL)的内容: 2.基尔霍夫电流定律(KCL)的内容: ∑I=0 ; 基尔霍夫电流定律 3.基尔霍夫电流定律的推广应用 基尔霍夫电流定律的推广应用; 3.基尔霍夫电流定律的推广应用; 4.参考方向的设定与实际电流方向的判断。 4.参考方向的设定与实际电流方向的判断。 参考方向的设定与实际电流方向的判断
网孔和回路有什么关系? 网孔和回路有什么关系? 上述的回路中哪些是网孔? 上述的回路中哪些是网孔?
M
E1 E2
A
N
R3 R1 R2
D
B
C
想一想? 想一想?
b I1 I2 R6 I5 d + E3 _ R3 c
支路: 、 、 支路:ab、ad、… ... 几个? 几个? 6 节点: 、 、 节点:a、 b、… ... 几个? 几个? 4 回路: 回路:abda、 bcdb 、 … ... 几个? 几个? 7
R1 E1
I1 I2
R5 R3 R4
结论
A
E2 R2
I3
基尔霍夫电流定律可以推广应用于任意假定的封闭面
思考
1.电路中I1和I2的关系: I =I 电路中I1和I2的关系 电路中I1 1 2 2.若一条导线断开 I1=0 若一条导线断开
I1 A 电路 I2 B 电路
生活常识:电工维修时,要与地面绝缘, 生活常识:电工维修时,要与地面绝缘,且尽量单手操作
I1 I2 I3
基尔霍夫电流定律是否可以用在一个封闭面上?
电压定律可以应用于一段电路
a U b (a) 1 I E c R b (b) a U 1 I E c R
-U+E–IR = 0 即U=E–IR
-U+E+IR=0 即U=E+IR
2. 迭加定理—Superposition principle 迭加定理 线性电路(由线性元件组成 概念: 在多个电源同时作用的线性电路 概念 在多个电源同时作用的线性电路 由线性元件组成
基尔霍夫第一定律的分析与验 证
知识回顾 引入新 课 请说出下图2个电路的不同。
E R2 R1 R3 R1 R2 E1 E2 R3
(a)
(b)
简单电路:一个电源和多个电阻组成的电路,可以用电 简单电路 阻的串、并联简化计算。 复杂电路:两个以上的有电源的支路组成的多回路电路不 复杂电路 能运用电阻的串、并联计算方法简化成一个单回路电路。
环节一 认识电路的组成
1.支路: 1.支路:由一个或几个元件首尾 支路 相接构成的无分支电路。 右图中有 3 条支路: E1和R1串联构成一条支路 R E2和R2串联构成一条支路 R4 A E1 E2 R3 R1 R2
B
同一支路中的电流有什么关系? 同一支路中的电流有什么关系?
例
即: Σ I =0
I1 + I3 = I 2 + I 4 + I5
I1 + I 3 − I 2 − I 4 − I 5 = 0
引入思想、素质教育
基尔霍夫(kirchhoff )简介 基尔霍夫(1824-1887) 是德国著名物理学家,化 学家,天文家。他在21岁 上大学期间得出基尔霍夫 定律。其后于一位化学家 共同创立光谱分析学,贡 献卓著。
书山有路勤为径,学海无涯苦作舟。 书山有路勤为径,学海无涯苦作舟。
环节三 掌握基尔霍夫电流定律的应用
如图所示电桥电路,已知I1 = 25 mA,I3 = 16 mA, I4 = 12 mA,试求其余电阻中的电流I2、I5、I6。
节点a:I1 = I2 = 节点d:I1 = I5 = 节点b:I2 = I6 =
I1 A R1 R3 B 原电路
I2 I3 R2 E2
I1 ' A R1 R3 B I3 '
I2 '
I1'' A
I2'' I3''
R2 E2 + _
+ _ E1
+ _
+ _ E1
R2
+
R1 R3
B
E1单独作用
E2单独作用
例
10Ω Ω
10Ω Ω I
4A 解: 10Ω Ω 10Ω Ω I´ ´ 10Ω Ω
10Ω Ω 20V +
用迭加原理求: 用迭加原理求:
I= ?
10Ω Ω
10Ω Ω I"
+
4A
10Ω Ω 20V +
I'=2A
I = I'+ I"= 1A
I"= -1A
学习目标
知识目标 理解复杂电路中的术语含义; 理解基尔霍夫第一定律的内容; 掌握基尔霍夫第一定律的应用; 能力目标 能够进行电路的安装与测试。
教学过程
环节一 认识电路的组成; 环节二 认识基尔霍夫第一定律; 环节三 掌握基尔霍夫第一定律的应用。
环节一 认识电路的组成
子任务1:通过自学课本内容,回答以下问 题? 1. 什么是支路?什么是节点? 2. 什么是回路?什么是网孔?
I2 + I3
25 − 16 = 9mA I4 + I5 则 25 − 12 = 13mA I6 + I5 则 9 − 13 = -4mA
任何一个实际电路的节点都满足KCL定律,这个可以作为判 定律, 任何一个实际电路的节点都满足 定律 断电路好坏的依据之一。 断电路好坏的依据之一。
知识推广
判断电路中电流之间的关系 从电路右端可得 I1+I2 =I3 由节点A 由节点A可知
课后作业
P78 2.18
基尔霍夫电流定律的扩展
电流定律还可以扩展到电路的任意封闭面。 电流定律还可以扩展到电路的任意封闭面。
例 例
I=?
R R + R _ E2 R1 + _ E3
I1 I2 I3
+
_ E1
I1+I2=I3
I=0
课堂小结 基尔霍夫电流定律; 基尔霍夫电压定律; 作业: P2.22 思考题:
