固相萃取_SPE_技术PPT课件
一. 概述
样品类型
SPE可以用于所有类型样品的处理，但是液 体样品是最容易处理的。
Survey response %
Liquids Solids Goos and creams Gaseous Other
二.SPE基本原理
SPE是一种吸附剂萃取，样品通过填充吸附 剂的一次性萃取柱，分析物和杂质被保留在柱 上，然后分别用选择性溶剂去除杂质，洗脱出 分析物，从而达到分离的目的。
SPE的分离模式主要取决于填充剂的类型和 溶剂的性质。
二.SPE基本原理
SPE也是一个柱色谱分离过程，分离机理、 固定相和溶剂的选择等方面与高效液相色谱 （HPLC）有许多相似之处。
但是SPE柱的填料粒径（>40µm）要比HPLC 填料（3~10µm）大。由于短的柱床和大的粒 径，SPE柱效比HPLC色谱柱低得多。
以硅胶为基质的固定相的分类
NON-POLAR PHASES
C18 Octadecyl C2 Ethyl CH Cyclohexyl PH Phenyl
SPECIALTY PHASES
PBA CERTIFY ENVIRELUT ACCUCAT
Increasing polarity
POLAR PHASES
H
五. SPE的类型
依据柱中填料（吸附剂）来划分，可将SPE 法分为吸附型和键合相分配型（BPC）。
吸附型SPE是采用极性较强的硅胶、硅藻土 和氧化铝等吸附剂，样品进入柱中，分析物的 极性官能团先迅速被吸附至极性吸附剂上，而 后以低极性溶剂转至中极性溶剂陆续洗去杂质 及洗脱出分析物。
五.SPE的类型
五. SPE的类型
硅胶键合非极性固定相
填充剂使用非极性烷烃类化学键合相 （C18、C8、 C6H5-C6H11等）的SPE分离方式称为反相BPC。最适 用于极性基质中萃取非极性化合物。

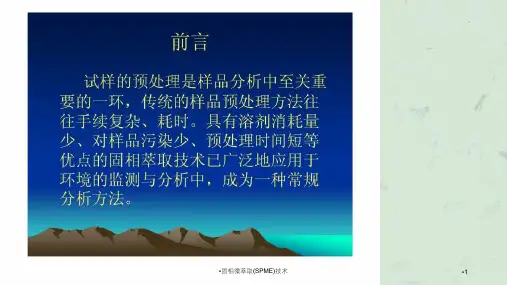

固相微萃取SPME技术课件
•63
•固相微萃取(SPME)技术
•64
•固相微萃取(SPME)技术
•65
•固相微萃取(SPME)技术
•66
•固相微萃取(SPME)技术
•67
•固相微萃取(SPME)技术
•68
•固相微萃取(SPME)技术
•69
•固相微萃取(SPME)技术
•70
•固相微萃取(SPME)技术
•71
•固相微萃取(SPME)技术
•72
•固相微萃取(SPME)技术
•73
•固相微萃取(SPME)技术
•74
•固相微萃取(SPME)技术
•75
•固相微萃取(SPME)技术
•76
•固相微萃取(SPME)技术
•77
•固相微萃取(SPME)技术
•78
•固相微萃取(SPME)技术
•79
•固相微萃取(SPME)技术
•80
•固相微萃取(SPME)技术
•27
•固相微萃取(SPME)技术
•28
•固相微萃取(SPME)技术
•29
•固相微萃取(SPME)技术
•30
•固相微萃取(SPME)技术
•31
•固相微萃取(SPME)技术
•32
•固相微萃取(SPME)技术
•33
•固相微萃取(SPME)技术
•34
•固相微萃取(SPME)技术
•35
•固相微萃取(SPME)技术
•18
•固相微萃取(SPME)技术
•19
•固相微萃取(SPME)技术
•20
•固相微萃取(SPME)技术
•21
•固相微萃取(SPME)技术
•22
固相微萃取综述PPT课件
在顶空萃取模式中，萃取过程可以分为两个步骤：１、被分析组分从液相中先扩散穿 透到气相中；２、被分析组分从气相转移到萃取固定相中。这种改型可以避免萃取固定相 受到某些样品基质 （比如人体分泌物或尿液）中高分子物质和不挥发性物质的污染。在 该萃取过程中，步骤2的萃取速度总体上远远大于步骤１的扩散速度，所以步骤１成为萃 取的控制步骤。因此挥发性组分比半挥发性组分有着快得多的萃取速度。实际上对于挥发 性组分而言，在相同的样品混匀条件下，顶空萃取的平衡时间远远小于直接萃取平衡时间 。
2020/3/20
1
固相微萃取 Solid Phase Micro Extraction
2020/3/20
2
摘要：固相微萃取 (SPME)是一种新型的样品预处理方法 ,随着对 此技术发展的深入理解 ,新型SPME装置不断得到应用和发展。本 文对其原理、装置、应用和发展的现状进行了综述。固相微萃取 技术的发展主要体现在新型涂层材料的出现及其在环境、食品、
二、Байду номын сангаас理·装置
5
2020/3/20
SPME方法包括吸附和解吸两步。吸附过程中待测物在样品及石英 纤维萃取头外涂渍的固定相液膜中平衡分配，遵循相似相溶原理。这 一步主要是物理吸附过程，可快速达到平衡。如果使用液态聚合物涂 层，当单组分单相体系达到平衡时，涂层上吸附的待测物的量与样品 中待测物浓度线性相关。解吸过程随SPME后续分离手段的不同而不 同。对于气相色谱（GC），萃取纤维插入进样口后进行热解吸，而 对于液相色谱（LC），则是通过溶剂进行洗脱。
装置 6
2020/3/20
7
2020/3/20
SPME萃取模式
8
2020/3/20
（1）直接萃取（Direct Ectraction SPME） 直接萃取方法中，涂有萃取固定相的石英纤维被直接插入到样品基质中，目标组分直接 从样品基质中转移到萃取固定相中。在实验室操作过程中，常用搅拌方法来加速分析组分 从样品基质中扩散到萃取固定相的边缘。对于气体样品而言，气体的自然对流已经足以加 速分析组分在两相之间的平衡。但是对于水样品来说，组分在水中的扩散速度要比气体中 低3-4个数量级，因此须要有效的混匀技术来实现样品中组分的快速扩散。比较常用的混 匀技术有：加快样品流速、晃动萃取纤维头或样品容器、转子搅拌及超声。这些混匀技术 一方面加速组分在大体积样品基质中的扩散速度，另一方面减小了萃取固定相外壁形成的 一层液膜保护鞘而导致的所谓“损耗区域”效应。 （2）顶空萃取(Headspace SPME)
2020/3/20
1
固相微萃取 Solid Phase Micro Extraction
2020/3/20
2
摘要：固相微萃取 (SPME)是一种新型的样品预处理方法 ,随着对 此技术发展的深入理解 ,新型SPME装置不断得到应用和发展。本 文对其原理、装置、应用和发展的现状进行了综述。固相微萃取 技术的发展主要体现在新型涂层材料的出现及其在环境、食品、
二、Байду номын сангаас理·装置
5
2020/3/20
SPME方法包括吸附和解吸两步。吸附过程中待测物在样品及石英 纤维萃取头外涂渍的固定相液膜中平衡分配，遵循相似相溶原理。这 一步主要是物理吸附过程，可快速达到平衡。如果使用液态聚合物涂 层，当单组分单相体系达到平衡时，涂层上吸附的待测物的量与样品 中待测物浓度线性相关。解吸过程随SPME后续分离手段的不同而不 同。对于气相色谱（GC），萃取纤维插入进样口后进行热解吸，而 对于液相色谱（LC），则是通过溶剂进行洗脱。
装置 6
2020/3/20
7
2020/3/20
SPME萃取模式
8
2020/3/20
（1）直接萃取（Direct Ectraction SPME） 直接萃取方法中，涂有萃取固定相的石英纤维被直接插入到样品基质中，目标组分直接 从样品基质中转移到萃取固定相中。在实验室操作过程中，常用搅拌方法来加速分析组分 从样品基质中扩散到萃取固定相的边缘。对于气体样品而言，气体的自然对流已经足以加 速分析组分在两相之间的平衡。但是对于水样品来说，组分在水中的扩散速度要比气体中 低3-4个数量级，因此须要有效的混匀技术来实现样品中组分的快速扩散。比较常用的混 匀技术有：加快样品流速、晃动萃取纤维头或样品容器、转子搅拌及超声。这些混匀技术 一方面加速组分在大体积样品基质中的扩散速度，另一方面减小了萃取固定相外壁形成的 一层液膜保护鞘而导致的所谓“损耗区域”效应。 （2）顶空萃取(Headspace SPME)
固相微萃取原理及使用 ppt课件
30
固相微萃取原理及使用
萃取头直接接触样品，等到吸附 平衡后，在送入到进样器内进行脱附 后分析。 这种联用技术正好和SPMEGC互补。
缺点：吸附平衡时间长， 脱附条件不易优化， 萃取头负载材料可用的不多。
capilary coated polymeric material
31
固相微萃取原理及使用
5
固相微萃取原理及使用
固相微萃取(solid phase microextraction）
• 1989年；Pawliszyn
• Supelco1993年推出了商品化的SPME装置
• 1995年Pawliszyn等；空气中苯系物分析；SPME在气相 色谱中快速进样装置； 萃取丝内用CO2冷却装置
• 1997年Pawliszyn等；测定病人呼吸气中一些成分的 SPME萃取装置
• 挥发性强的化合物在较短时间内即可达到分配平 衡，而挥发性弱的待测物质则需要相对较长的平 衡时间。
16
固相微萃取原理及使用
搅拌强度
• 增加传质速率,提高吸附萃取速度,缩短达到平衡的 时间
• 磁力搅拌，高速匀浆，超声波。采取超声振动就 比电磁搅拌达到平衡的时间大大缩短
17
固相微萃取原理及使用
盐效应
固相微萃取原理及使用
萃取方法
• 直接法（Di-SPME） 适合于气体基质或干净的 水基质
• 顶空法（HS-SPME） 适合于任何基质，尤其是直接SPME无法处理的脏水、油脂、血液、
污泥、土壤等 • 膜保护法（membrane-protected-SPME）
通过一个选择性的高分子材料膜将试 样与萃取头分离，以实现间接萃取，膜的 作用是保护萃取头使其不被基质污染， 同时提高萃取的选择性。 • 衍生化法（derivatization SPME） • 冷SPME法（cooled SPME）
固相微萃取原理及使用
萃取头直接接触样品，等到吸附 平衡后，在送入到进样器内进行脱附 后分析。 这种联用技术正好和SPMEGC互补。
缺点：吸附平衡时间长， 脱附条件不易优化， 萃取头负载材料可用的不多。
capilary coated polymeric material
31
固相微萃取原理及使用
5
固相微萃取原理及使用
固相微萃取(solid phase microextraction）
• 1989年；Pawliszyn
• Supelco1993年推出了商品化的SPME装置
• 1995年Pawliszyn等；空气中苯系物分析；SPME在气相 色谱中快速进样装置； 萃取丝内用CO2冷却装置
• 1997年Pawliszyn等；测定病人呼吸气中一些成分的 SPME萃取装置
• 挥发性强的化合物在较短时间内即可达到分配平 衡，而挥发性弱的待测物质则需要相对较长的平 衡时间。
16
固相微萃取原理及使用
搅拌强度
• 增加传质速率,提高吸附萃取速度,缩短达到平衡的 时间
• 磁力搅拌，高速匀浆，超声波。采取超声振动就 比电磁搅拌达到平衡的时间大大缩短
17
固相微萃取原理及使用
盐效应
固相微萃取原理及使用
萃取方法
• 直接法（Di-SPME） 适合于气体基质或干净的 水基质
• 顶空法（HS-SPME） 适合于任何基质，尤其是直接SPME无法处理的脏水、油脂、血液、
污泥、土壤等 • 膜保护法（membrane-protected-SPME）
通过一个选择性的高分子材料膜将试 样与萃取头分离，以实现间接萃取，膜的 作用是保护萃取头使其不被基质污染， 同时提高萃取的选择性。 • 衍生化法（derivatization SPME） • 冷SPME法（cooled SPME）
