九年级上册物理 电压 电阻中考真题汇编[解析版]

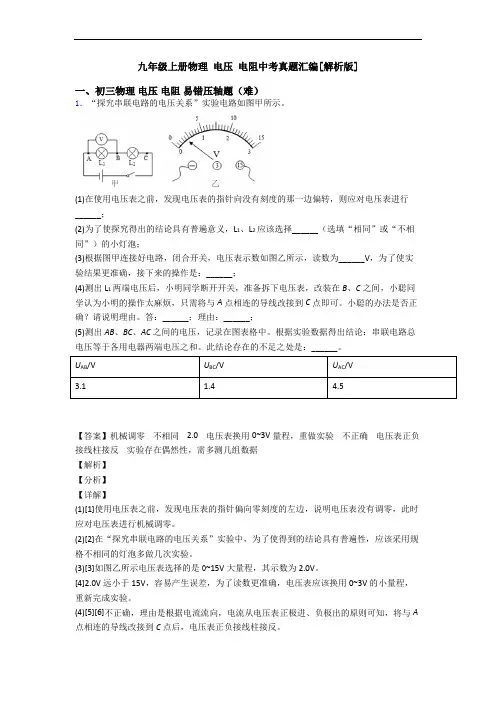

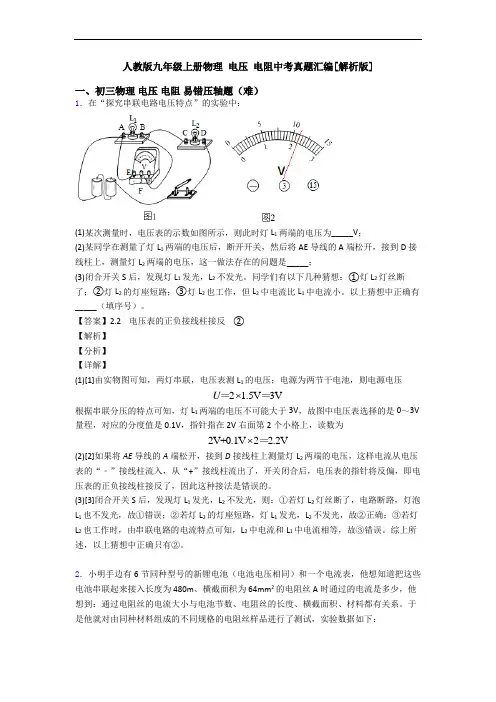

九年级上册物理电压电阻中考真题汇编[解析版]一、初三物理电压电阻易错压轴题（难）1．“探究串联电路的电压关系”实验电路如图甲所示。

(1)在使用电压表之前，发现电压表的指针向没有刻度的那一边偏转，则应对电压表进行______；(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相同”）的小灯泡；(3)根据图甲连接好电路，闭合开关，电压表示数如图乙所示，读数为______V，为了使实验结果更准确，接下来的操作是：______；(4)测出L1两端电压后，小明同学断开开关，准备拆下电压表，改装在B、C之间，小聪同学认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。

小聪的办法是否正确？请说明理由。

答：______；理由：______；(5)测出AB、BC、AC之间的电压，记录在图表格中。

根据实验数据得出结论：串联电路总电压等于各用电器两端电压之和。

此结论存在的不足之处是：______。

U AB/V U BC/V U AC/V3.1 1.44.5【答案】机械调零不相同 2.0 电压表换用0~3V量程，重做实验不正确电压表正负接线柱接反实验存在偶然性，需多测几组数据【解析】【分析】【详解】(1)[1]使用电压表之前，发现电压表的指针偏向零刻度的左边，说明电压表没有调零，此时应对电压表进行机械调零。

(2)[2]在“探究串联电路的电压关系”实验中，为了使得到的结论具有普遍性，应该采用规格不相同的灯泡多做几次实验。

(3)[3]如图乙所示电压表选择的是0~15V大量程，其示数为2.0V。

[4]2.0V远小于15V，容易产生误差，为了读数更准确，电压表应该换用0~3V的小量程，重新完成实验。

(4)[5][6]不正确，理由是根据电流流向，电流从电压表正极进、负极出的原则可知，将与A 点相连的导线改接到C点后，电压表正负接线柱接反。

(5)[7]实验中只测出了一组AB、BC、AC之间的电压，便得到结论，一次实验数据得到的结论具有偶然性，为了使结论更具有普遍性，应该多测几组数据。

2．某实验小组探究金属丝电阻大小与横截面积的关系，实验室提供了下列器材：小灯泡、电压表、电流表、电池组、滑动变阻器、刻度尺、开关和导线若干。

（1）为了完成实验，还需要选择什么规格的金属丝。

（2）请你选择合适的器材，设计一个实验方案（电路图配合文字叙述）（3）分析可能出现的实验现象并得出结论【答案】（1）选择材料相同、长度相等，横截面积不同的金属丝若干（2）见解析（3）见解析【解析】【详解】（1）在不考虑温度变化的情况下，影响电阻大小的因素有导体的材料、长度和横截面积。

要探究金属丝电阻大小与横截面积的关系，根据控制变量法的原则，需要选择材料相同、长度相等，横截面积不同的金属丝若干，为了实验现象明显可选择电阻率较大的镍铬合金丝。

（2）实验方案：选择电池组、电流表、小灯泡、开关和若干导线连接串联电路，图中AB两点间接入材料相同、长度相等，横截面积不同的金属丝，从小灯泡的亮度可以粗略比较电阻的大小，还可以防止出现短路，通过电流表示数可以准确比较电阻的大小，电路图如下：（3）实验现象：接入AB两点间的导体横截面积越大时，闭合开关后，小灯泡越亮，电流表示数越大；实验结论：在导体的材料和长度相同时，横截面积越大，导体电阻越小。

3．小东和小文利用如图所示的电路探究串联电路中用电器两端电压的关系。

(1)小东操作的主要实验过程如下：① 断开开关，将滑动变阻器的滑片P放在阻值最大处，根据电路图连接实验电路；② 检查电路无误后，闭合开关，调整滑动变阻器的滑片P 到适当位置，正确读出电压表V1与V2的示数，记录在实验数据记录表中；③ 仿照上述步骤又进行了五次实验。

实验数据如下表。

小东通过分析实验数据，得出结论：串联电路中各用电器两端电压相等。

小文不同意小东的观点，提出了实验改进建议。

请简述小文的实验改进措施：① ________；② _________。

(2)请你帮助小文画出他所需要的实验数据记录表_____。

【答案】应该使用不同规格的电阻R1和R2应该把电压表V并联在滑动变阻器的两端【解析】【分析】【详解】(1)[1]从表中数据可知，电压表V1与V2的示数相同，而串联电路电流相等，根据URI可知，R1和R2的阻值大小相等，应该让R1和R2的阻值大小不等，这样就不会得出串联电路中各用电器两端电压相等这种结论；[2]应该把电压表V并联在滑动变阻器的两端，这样可以通过探究三个电压表的示数关系，从而探究串联电路中用电器两端电压的关系；(2)[3]三个电压表，那么每次实验要记录三组数据，实验数据记录表如下表所示。

4．徐宁同学设计了如图所示的电路图，进行“探究导体电阻大小与导体长度的关系”的实验，在A、B间接入下表中待研究的电阻丝，电源电压U恒定，忽略温度对灯丝电阻的影响（电阻丝用电阻符号表示）：3镍铬合金丝L2S4镍铬合金丝2L S（1）徐宁应选择序号为_________的两根电阻丝来进行实验探究．（2）她正确选择后，将电阻丝分别接入A、B间，闭合开关，通过观察电流表示数大小来比较电阻丝电阻的大小，这种研究方法叫__________．实验中，两次电流表指针均有偏转，但第一次的示数大于第二次的示数，说明第一次接入的电阻丝阻值__________（选填“较大”或“较小”）；（3）若实验过程中只有一根粗细均匀的锰铜合金丝可供选择，那么她能否利用上述电路研究电阻大小与导体横截面积的关系？____________（选填“能”或“不能”）．【答案】2、4 转换法较小能【解析】【详解】(1)[1]为了探究导体电阻大小与导体长度的关系，要保持材料和横截面积相同，观察表中数据可知，序号为2和4的，材料一样，都是镍铬合金丝，横截面积一样，大小都是S，长度不一样，这两跟电阻丝符合要求；(2)[2]闭合开关后，电流表示数越大，电路中的总电阻越小，电阻丝电阻越小，电流表示数越小，电路中的总电阻越大，电阻丝电阻越大，通过观察电流表示数大小来比较电阻丝电阻的大小，这种研究方法叫转换法；[3]第一次的电流表示数大于第二次的电流表示数，根据欧姆定律的变换式可知，第一次的电路总电阻较小，即第一次接入的电阻丝阻值较小；(3)[4]实验过程中只有一根粗细均匀的锰铜合金丝可供选择，要探究电阻大小与导体横截面积的关系，可以把这根锰铜合金丝剪取一半，接入电路做实验，然后再把两根锰铜合金丝缠绕在一起，再接入电路做实验，这样两次实验，电阻丝的材料一样，长度一样，只是横截面积不同；这样是可以探究电阻大小与导体横截面积的关系．5．一实验小组用如图所示的器材探究“串联电路的电压关系”。

用三节干电池串联供电，他们选择了两只规格不同的小灯泡L1、L2。

(1)请用笔画线代替导线，连接实验电路。

要求：电压表测量两灯串联后的总电压，并在右边方框画出电路图。

（________）(2)为了保证电路的安全，连接器材时，开关应____________。

(3)小明用电压表测量L1两端电压时，直接选用0∼3V的量程，小悦说这样不行，规范的操作方法应该是：_________。

(4)他们实验中得出一组实验数据如下表。

为了得出串联电路电压关系的普遍规律，他们还应________。

L1两端电压（V）L2两端电压（V）电路两端总电压（V）1.52.8 4.3(5)在探究串联电路电压关系实验中，物理实验小组按如图所示电路测得V的示数是3.8V，V1的示数是2.3V，V2的示数应为____V。

(6)在测量L2两端电压时，两灯突然熄灭，电压表示数为0，用电压表检测L1两端电压为电源电压，则出现故障的原因可能是（__________）A．灯L1短路 B．灯L2短路C．灯L1断路 D．灯L2断路【答案】断开先选用0∼15V的量程试触，若读数小于3V，再换用0∼3V的量程换用不同规格的灯泡，多次实验 1.5 C【解析】【分析】(1)两灯泡、开关、电源组成串联电路，电压表并联在两灯泡两端，连线时注意电压表正负接线柱不要接反；(2)为保证安全，连接电路时，开关应断开；(3)因为电源电压大于3V，在测量电压前，应先用0∼15V量程，测一下L1两端电压，若电压小于3V，再用0∼3V量程；(4)分析表中实验数据，得出结论；为了得出普遍规律，应更换不同的实验器材，进行多次测量；(5)串联电路两端电压等于各部分电路电压之和；(6)两灯突然熄灭说明电路发生断路；电压表测L2两端电压时，电压表示数为零，可能是L2短路或L2之外的电路存在断路；电压表测L1电压时，电压表有示数且等于电源电压，说明此时电压表与电源两极相连接，L1之外电路不存在端路；综合分析可知：电路故障是灯泡L1断路；【详解】(1)[1]两灯泡、开关、电源组成串联电路，电压表并联在两灯泡两端，实物图及电路图如图所示：(2)[2]为保证电路安全，连接电路时，开关应断开；(3)[3]电流表和电压表在使用时，如不能估计测量值的大小，应采用试触法选择合适量程，即先选用0∼15V的量程试测，如果示数小于3V，再改用0∼3V量程测量。

(4)[4]测出一组实验数据后，为了得出普遍规律，应换用不同规格的灯泡，多次测量；(5)[5]根据电路图可知，电压表V1测的是灯L1两端电压，电压表V2测的是灯L2两端电压，电压表V测电源两端电压，由于串联电路两端电压等于各部分电路电压之和，因此电压表V2的示数为：3.8V-2.3V=1.5V；(6)[6]在测量L2两端电压时，两灯突然熄灭，电压表示数变为0，用电压表检测L1两端电压，电压表示数为电源电压，出现此故障的原因可能是：灯泡L1断路；故选C。

【点睛】本题综合考察串联电路的电压关系实验的实物电路图、实验步骤和操作方法、数据收集和分析以及电路故障的检测，很有代表性的一道实验题。

6．如图是小明探究串联电路电流特点的实验电路图：（1）小明最好选择两个小灯泡的规格应该是________的．（填“相同”或“不相同”）．（2）小明连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮．他在实验操作中不当之处是：________．实验时L1没亮的原因可能是________A．通过灯泡L1的电流比L2中的电流小 B．L1灯泡的灯丝断了C．L1灯座处可能短路了 D．L1灯泡靠近电源正极（3）下表是小明实验中测得的三组数据：由表格数据可得出结论：________．实验序号电流表的位置A B C1电流I/A0.30.30.32电流I/A0.40.40.43电流I/A0.20.20.2（4）他获得三组不同电流值的方法是：________（5）甲、乙两同学在做实验时，闭合开关前，电流表的指针均指在零刻度处；当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况．请分析他们在电流表的使用上分别存在什么问题？（填在下面横线上）甲：________ 乙：________【答案】（1）不相同；（2）连接电路时开关没有断开、C ；（3串联电路中电流处处相等；（4）换了不同规格的小灯泡或改变电源电压；（5）甲、电流表的正负接线柱接反了；乙、电流表的量程选取得太大了【解析】试题分析：（1）为了得到普遍规律，应选择两个小灯泡的规格应该是不同的。
