浆渣自分离立式磨浆机 演示文稿
浆渣自分离立式磨浆机

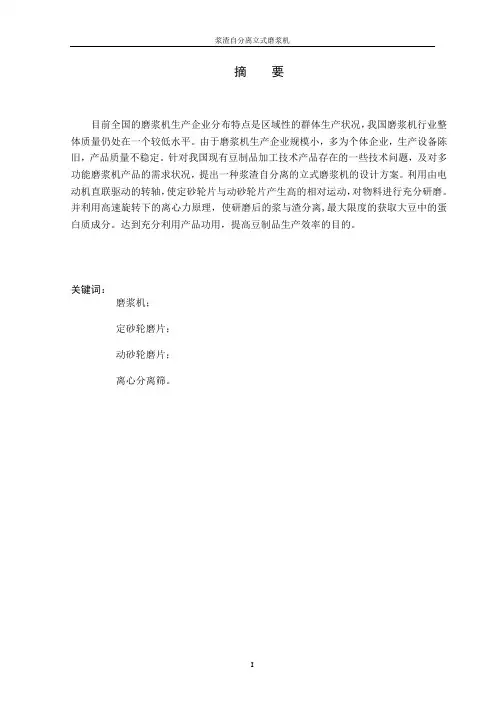

摘要目前全国的磨浆机生产企业分布特点是区域性的群体生产状况，我国磨浆机行业整体质量仍处在一个较低水平。
由于磨浆机生产企业规模小，多为个体企业，生产设备陈旧，产品质量不稳定。
针对我国现有豆制品加工技术产品存在的一些技术问题，及对多功能磨浆机产品的需求状况，提出一种浆渣自分离的立式磨浆机的设计方案。
利用由电动机直联驱动的转轴，使定砂轮片与动砂轮片产生高的相对运动，对物料进行充分研磨。
并利用高速旋转下的离心力原理，使研磨后的浆与渣分离,最大限度的获取大豆中的蛋白质成分。
达到充分利用产品功用，提高豆制品生产效率的目的。
关键词：磨浆机；定砂轮磨片；动砂轮磨片；离心分离筛。
Vertical Type Stuff Grinder of Seprating Bean-milk and BeandregsAbstract: At the present time, manufacturers of Stuff Grinder is characterized by the distribution of regional groups of production, our quality of Stuff Grinde industry as a whole is still at a lower level. Stuff Grinder as a result of small-scale manufacturing enterprises, and more for individual enterprises, production facilities are old and unstable product quality.To study the problem of t oday’s bean products’ process technology in our country,and considering the demand conditions of multifunctional stuff grinder ,to raise a kind of design proposal:the vertical type stuff grinder of seprating bean-milk and beandregs automatically .to take advantage of electric motor ,drivie rotating shaft directly.in order to making high relative movement between immobile grinding wheel and mobile grinding wheel .so the materiel can be grindded fully.Besides,basing on the centrifugal force theory in the condition of high speed revolution,to separte bean-milk and beandregs.so subunit of protein from beans can be got utmostly. For carrying the point of improving productivity.Key words:stuff grinderimmobile grinding wheelmobile grinding wheelcentrifugal separation screen目录1 绪论 ............................................................. - 1 -1.1 引言 .......................................................... - 1 -1.2 磨浆机产品的特性及现状 ........................................ - 2 -1.3 课题研究依据 .................................................. - 3 -1.3.1总体设计参数............................................. - 3 -1.3.2 现今产品存在的问题 ...................................... - 3 -1.3.3 装配技术要求 ............................................ - 3 -2 原理与设计要求分析 ................................................. - 4 -2.1相关原理分析................................................... - 4 -2.1.1 磨浆机的工作原理 ........................................ - 4 -2.1.2 研磨原理 ................................................ - 4 -2.1.3 浆渣分离原理 ............................................ - 5 -2.1.4 间隙控制原理 ............................................ - 6 -2.2 机器设计要求分析 .............................................. - 6 -3 零部件的结构设计及强度校核 ......................................... - 7 -3.1 电动机的选择 .................................................. - 7 -3.2 磨片的设计 .................................................... - 8 -3.3 轴的设计及强度、刚度校核 ...................................... - 8 -3.3.1 轴的强度校核 ............................................ - 8 -3.3.2 轴的刚度校核 ............................................ - 9 -3.4 沉头螺钉的强度校核 ............................................ - 9 -3.5 离心分离筛的设计 ............................................. - 10 -3.6 螺栓的强度校核 ............................................... - 11 -3.7 键的强度校核 ................................................. - 12 -4 重要零部件材料的选择及装配特性 .................................... - 13 -4.1 定、动磨片材料的选择 ......................................... - 13 -4.2 离心分离筛材料的选择 ......................................... - 13 -4.3 机体、机盖材料的选择及磨浆机的固定方式 ....................... - 13 -4.4 相关零部件润滑方式的选择 ..................................... - 13 - 参考文献 ......................................................... - 15 - 致谢 ............................................................ - 16 -1 绪论1.1 引言大豆磨浆制品是我国人民的传统食品, 也是现代科学公认的营养食品。
自动磨浆豆腐机自动磨浆实现浆渣分离而豆浆则流
1、自动磨浆：豆腐机自动磨浆，实现浆渣分离，而豆浆则流入备用的不锈钢盛浆桶内，无须人工过滤浆渣，整个过程轻松快速，根据您产量的大小也可另配自动上渣机配合使用，节省人工。
2、自动抽浆：无须人工上浆，只要轻轻一按开关，就能实现全自动抽浆，这样循环生产大大的节省了人工，提高了生产效率。
3、自动煮浆：煮浆过程实现全自动化，且无须看管，只要在煮浆前设置好温度，就能轻松煮浆，且时间快，一般在20-25 钟就能煮好，采用电热煮浆机进行煮浆，就如传统的大锅烧的浆一样豆香浓郁，口感醇正。
4、自动成型：一般在3-5 分钟左右就能快速成型。
而且本机还能生产豆腐干，满足产品多样化需求。
一・小型豆腐机可让消费者亲眼目睹加工全过程购买，可制作各类彩色果蔬豆类制品，可现场制做，现场销售、无积压、无库存。
因出品率高，一人操作，省时省力！全自动豆腐机特点：智能控温：采用新型控制系统，完成加工全过程自动化，对煮浆过程随时进行监控，同时对不同产品所需温度自行设定，当煮浆达到设定温度时，到达设定温度自动控温缺水自动报警：机器具备缺水自动报警系统功能，当缺水时，指示灯显示为红色，同是发出报警提示音浆温延时：浆温达到高温设定温度后，可根据设定值，保持高温设定时间长度方便，快捷，省时省力！豆腐机厂家专业从事食品农产品加工技术及配套加工机械的研究、开发、中试、推广、生产、销售以及相应的技术技能培训为一体的科工贸的高新机构。
彩色豆腐机具有技术监督局出具的监督报告，质量可靠，产量大，用电少，彩色豆腐机价格合理！全自动豆腐机特点；1. 一机多用：可生产各式果蔬彩色豆腐、果味豆浆、豆腐脑等多种豆制品，还可与其他设备配套生产系列豆制品。
2. 方便快捷：自动放浆，不需高位自流或用泵吸出，节省占地面积便于维护，点脑桶为活动式，从原料进机到出成品仅需15-20 分钟。
3. 自动操作：采用全自动控制系统，加工过程自动化，无需手工操作。
4. 自动控温：数码温度控制，对煮浆过程进行监控，对不同产品所需温度自行设定，具有自动提示及报警功能。
磨浆机介绍 - 副本
锥形磨密封形式
机械密封
盘根密封
锥形磨
1、锥度外壳；2、转子锥头；3、定子；4、转子；5、转子驱动连接；6、磨浆室；7、磨浆机主体框架； 8、联轴器；9、轴承单元；10、轴承单元上盖；11、加载装置；12、油泵及其电机；13、磨浆机防护罩；
车间在用磨浆机
目前车间在用磨浆机有安德里茨圆柱磨，双盘磨，维 美德锥形磨，国产晨钟磨浆机；
车间还使用过杭州大路（杭州玖点）DDR26双盘磨， 已于2021年全部改造替换成维美德锥形磨。
车间在用磨浆机
车间在用磨浆机
车间在用磨浆机
车间在用磨浆机
车间在用磨浆机
车间在用磨浆机
车间使用过的磨浆机
吊装时注意吊带的悬挂位置如图
7、根据相反的顺序进行安装； 8、恢复防护，送电开启。 4.2更换圆柱磨转子：重复4.1中1~4步骤 5、拆开圆柱磨左右两闭合的磨体，使用工具30套筒、气动扳手； 6、拆除两侧的拉筋螺栓，使用工具22扳手； 7、拆除传动侧加载连接，使用工具30套筒； 8、将左右磨体慢慢打开，出现磨片； 9、检查磨片，如发现损坏，可以在更换新的转子后更换磨片； 10、拆除圆柱磨传动侧联轴器，使用气割、液压顶、U型板、M20丝杠； 11、将传动侧压丝的顶丝松开后，将压丝拆下，使用工具6内六角、手锤等； 12、将传动侧轴承压盖拆下，使用工具30扳手； 13、拆进浆室，挡水盘可不拆，使用工具10内六角扳手； 14、拆进浆轴承室，使用工具30套筒/扳手； 15、传动侧安装M20丝杠，利用液压顶将转子从传动侧顶出。丝杠安装到传动 侧轴承室螺纹孔 内。使用工具M20丝杠、液压顶等； 16、将3个盘根套从转子中拆下来； 17、更换新的圆柱磨转子，按照相反的顺序进行组装，送电开启。
570_小型自分离磨浆机的设计

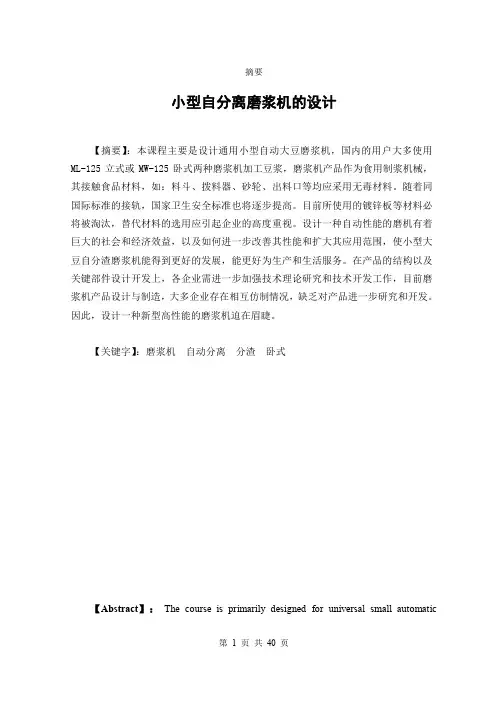

摘要小型自分离磨浆机的设计【摘要】：本课程主要是设计通用小型自动大豆磨浆机，国内的用户大多使用 ML-125 立式或 MW-125 卧式两种磨浆机加工豆浆，磨浆机产品作为食用制浆机械， 其接触食品材料，如：料斗、拨料器、砂轮、出料口等均应采用无毒材料。
随着同 国际标准的接轨，国家卫生安全标准也将逐步提高。
目前所使用的镀锌板等材料必 将被淘汰，替代材料的选用应引起企业的高度重视。
设计一种自动性能的磨机有着 巨大的社会和经济效益，以及如何进一步改善其性能和扩大其应用范围，使小型大 豆自分渣磨浆机能得到更好的发展，能更好为生产和生活服务。
在产品的结构以及 关键部件设计开发上，各企业需进一步加强技术理论研究和技术开发工作，目前磨 浆机产品设计与制造，大多企业存在相互仿制情况，缺乏对产品进一步研究和开发。
因此，设计一种新型高性能的磨浆机迫在眉睫。
【关键字】：磨浆机 自动分离 分渣 卧式【Abstract】： The course is primarily designed for universal small automaticsoybeanmilling machine, Most domestic users to use ML125 vertical or MW125 Refiningtwo horizontal machining soya milk, Refiner products as food pulping machinery,food contact materials, such as : hopper, feeder allocated, Wheel, Discharging themouths of nontoxic materials shall be used. Along with the same internationalstandards of practice and national health safety standards will also gradually improve.Presently use the material such as galvanized sheet will be eliminated, the choice ofalternative materials enterprises should pay close attention. Design ahighperformance mill has tremendous social and economic benefits, and on how tofurther improve their performance and widen its scope of application. Since the smallhours of soybean residue Refining function better development, better production andliving standards. In terms of product structure and the design and development of keycomponents, enterprises need to further strengthen technological theoretical researchand technological development work, and Refining Product Design andManufacturing, Most enterprises have mutual imitation, the lack of further researchand product development. Therefore, the design of a new type of highperformancemilling machine imminent.【KeyworS】: Refiner Automatic Separation Jardine pm Horizontal前 言大豆在我国被广泛种植，建国初期和国的大豆种植面积和产量均居世界第一位。
磨浆机的结构和关键零部件分析
磨浆机的结构和关键零部件分析磨浆机是一种用来制浆纤维的设备，广泛用于造纸工业、纸浆工业和纺织工业等领域。
它的主要功能是将纤维物料分散并破碎，以便更好地进行下一步的加工和利用。
在本文中，我们将对磨浆机的结构和关键零部件进行详细分析。
磨浆机的结构通常包括进料装置、破碎装置、排浆装置、电机和减速机等组成部分。
进料装置主要用于将纤维物料送入破碎装置，常见的进料装置有螺旋进料装置和振动进料装置。
破碎装置是磨浆机的核心部分，它通过高速旋转的刀片或锤头对纤维物料进行破碎和分散。
排浆装置的作用是将破碎后的纤维物料与水或其他溶液进行混合，并将其排出机外。
电机和减速机则负责提供动力和控制磨浆机的运转。
磨浆机的关键零部件有刀片、破碎室和筛网等。
刀片是磨浆机中最重要的零部件之一，它的质量和设计直接影响着破碎效果和设备寿命。
常见的刀片有圆盘刀、平刀和锤片等，不同类型的刀片适用于不同的纤维物料。
破碎室是刀片进行破碎的空间，它的结构和尺寸决定了物料在破碎过程中的流动和碰撞方式。
破碎室通常由钢板制成，表面经过特殊处理以提高磨损性能。
筛网用于控制磨浆机出料的纤维物料的粒度，它的目的是将破碎后的纤维物料按照要求的粒度进行分离。
除了上述的结构和关键零部件，磨浆机还具备一些辅助设备，如水冷系统、润滑系统和防尘设备等。
水冷系统常用于对磨浆机进行冷却，以保证设备在高强度运转时不会过热。
润滑系统则是为设备提供必要的润滑剂，减少零部件的磨损和摩擦。
防尘设备可以有效地防止磨浆机在运行过程中产生的纤维粉尘对环境和人员的污染。
总体而言，磨浆机的结构和关键零部件对于设备的性能和使用寿命具有重要影响。
合理设计和选择合适的零部件可以提高设备的运行效率和稳定性，减少维修和更换零部件的频率。
进一步改进磨浆机的结构、优化关键零部件的设计，将有助于提高磨浆机的性能和产品质量，满足不同行业对于纤维物料加工的需求。
需要指出的是，在使用磨浆机时，操作人员应严格按照设备的使用说明进行操作，注意安全事项，避免事故的发生。
制浆设备学习ppt课件
编辑课件
10
D型碎浆机的附属设备
• 绞绳机和切绳机
绞绳机用来除去打包线、塑料、等缠绕物，以及由于碎浆机作用形成的夹杂在绞绳中的其他杂物。 绞绳机安装在D型碎浆机槽体的边缘。为了方便运输和处理，切绳机浆绞出的绞绳剪切成小段。
编辑课件
11
D型碎浆机的附属设备
• 沉渣井和抓斗
抓斗
沉渣井安装在D型碎 浆机槽体一侧，通过 一个了溜槽与碎浆机 底部开孔相连，重杂 质和轻杂质由转子的 作用从碎浆机中进入 沉渣井，重杂质沉积 在废料井中，由液压 抓斗抓出。纤维、未 碎解的原料碎片和轻 渣从沉渣井上部的溢 流进料箱进入水力清 杂机。
动。 • 启动链板输送机向碎浆机内投料。 • 投入原料保证碎浆机出浆浓度在3.5-4.5%。 • 通过液位控制阀调节加入水量来保持所需的液位。 • 启动绞绳机，绞绳提升投入自动。 • 启动圆筒筛和水力清杂机，水力清杂机投入自动运行。 • 定时用抓斗提升机和抓斗浆沉渣井内的重杂质抓出。
编辑课件
17
VOITH水力碎浆机 （新项目碎浆机）
编辑课件
6
碎浆机的浆料运行轨迹比较
A图
B图
编辑课件
7
D型水力碎浆机
• 槽体 • 转子 • 物料流向示意
编辑课件
8
KBC碎解系统经典流程
编辑课件
9
D型水力碎浆机的附属设备
• 绞绳机 • 切绳机 • 沉渣井 • 抓斗 • 水力轻杂机 • 圆筒筛 注：碎浆机的附属设备是为了保证
碎浆机能连续稳定的生产。
编辑课件
5
KBC公司D型水力碎浆机
• D型碎浆机的设计是通过改变旋流中心位置使浆料 达到最佳的浸没效果，从而使转子与浆料更快、 更多地接触。下面A图和B图将D型碎浆机浆料的 路径与传统的圆形槽体碎浆机进行了比较，传统 的碎浆机产生不能被破坏的环形流使浆料从进入 点沿螺旋路径向旋涡中心移 动，逐渐浸没并由转 子碎解。而D型碎浆机的结构打破了这种流动形式， 使浆料更快地到 达旋涡中心与转子接触。这样， 在同样的动力消耗和空间下，减少碎浆时间并能 提高产量。
磨浆机毕业设计
小型自分离磨浆机
江西农业大学大学 工学院 Jiangxi AgricultureUniversity
答辩NTS
总体设计参数 1 4
设计思路 2 5
相关原理分析 3 6
设计步骤 磨浆机实物剖视图 磨浆机装配简图
1
总体设计参数
1、工作效率 15kg/h 2、额定功率 0.75kw 3、额定转速 2800r/min 4、磨轮直径 100mm
C
间隙 控制 原理
A
浆渣分离原理
经过研磨后的浆渣混合物， 在高速旋转的滚筒内，受 离心力的作用，豆浆穿过 滤网滤空和滚筒的孔洞， 再经由出浆口流出；而豆 渣不能穿过滤网且因离心 力沿滚筒内壁上移，最后 在出渣口被甩出。 （注：滤网在滚筒内壁上， 右图未表示出）
B
大豆研磨是指大豆从料斗 通过砂轮座内孔落入动、 静砂轮之间，在一定的压 力下相对运动而相互摩擦， 使大豆表面受到破坏而破 碎。这是一个既有挤压、 摩擦又有剪切的复杂过程。
研磨原理
C
动、静砂轮之间的间隙是 通过调节螺母和砂轮座上 端的螺纹旋转来进行调整 控制的。转动调节手柄， 从而使调节螺母转动，进 而带动砂轮座及其上的静 砂轮上下微量移动，即改 变了动、静砂轮间的间隙。
间隙控制原理
4
1、电动机的选择 2、动、静砂轮的选用 3、砂轮座的设计 4、箱体、箱盖、底座的设计 5、其他重要零部件的设计或选用
关键字
关键字
传动零件
箱体
防水罩
底座
6
RESEARCH METHODS
磨浆机装配图
论文就是用来进 行科学研究和描 述科研成果的文 章
关键字
关键字
结束语
此次毕业设计虽然凝聚着自己的汗水，但却不仅仅是个人的功 劳。在本次毕业设计的整个过程中，以及毕业论文的写作、修改 和定稿过程中，得到了指导老师黎静老师和同学们的热心帮助。
制浆造纸设备电子课件-完整版
第一章打浆设备1.3打浆设备的分类：1.3.1按操作方式分：1间歇式2连续式：1.3.2按转子结构分：1鼓式：2圆锥式：3圆盘式:1.3.3按打浆浓度分：1低浓打浆设备：2中浓打浆设备：3高浓打浆设备：第三节锥形磨浆机1.工作原理：1纸浆在磨腔内的移动：在浆料旋转速度不同造成的压差和离心力的分力的作用下，浆料倾向于从小端向大端移动。
一般都是从小端进浆，大端出浆。
2纸浆在磨腔内受到的研磨：浆料经过磨腔时受到飞刀和定刀之间的复杂的机械作用，打浆作用。
3间隙的调节：通过间隙调节机构使转子轴向移动，改变间隙。
第四节盘磨机2.2按磨盘的数量分为：2.2.1单盘磨：一个动盘、一个定盘。
2.2.2双回转盘磨机：两个动盘，但转向相反，两个电机，有供料螺旋和供料转子两种。
2.2.3三盘磨：习惯也叫双盘磨。
两个磨区，四个磨片，中间一个动盘，两边各一个定盘。
图1-19。
2.2.4多盘磨：有五盘磨，两个动盘。
3.磨盘与磨浆特性：3.1磨纹结构：磨纹选择关系到能否正常操作和磨浆效果。
根据不同要求可选择不同的磨纹形状和分布。
随浆种变化，如纤维长短不同，粗磨精磨不同。
3.1.1齿纹形状：1锯齿型：疏解作用强；2平齿型：帚化作用强。
3.1.2齿纹结构尺寸：一般高2-8mm，槽宽4-10mm。
槽宽浅：不易堵塞，有助于浆料运动，适合较高浓度。
槽窄浅：接触面积大，增加磨浆机会，适合单根纤维精磨。
槽过浅：寿命短。
分布:从内到外，齿纹由粗变细。
3.1.3齿纹的倾向：1直齿：辐射状，切断能力强，出浆快，不易堵赛，适合粗浆。
2前倾斜齿：拉入作用，磨浆时间长，质量高，产量小。
3前倾斜齿：“泵出”作用，出浆快，质量低，产量高。
4一对齿纹：越平行，切断能力越强；越垂直，帚化作用越强。
3.1.4封闭圈:1作用：防止浆料从磨盘中“泵出”，延长磨浆时间，提高打浆度。
2形式:21页图1-23。
弧形、周边形、多层同心圆、凹袋式挡坝、条状宽边、粒状宽边等，适应不同工艺要求。
九阳豆浆机分解与实验PPT(37张)
组件/零件号 A1/00３
零件描述 滤网
过滤果渣
零件功能
四个卡槽
四条卡筋
零件外观是否有功能方面的作用
有，搅拌时有一股旋转力，为确保滤网不发生旋转移动，产生漏渣，滤网装入搅拌杯内时，确保四 个卡槽与搅拌杯内的四条筋吻合。
组件/零件号 A1/00４
零件描述 搅拌杯
搅拌容器
零件功能
零件外观是否有功能方面的作用 有，手柄符合人机工程学原理，在保持强度的同时也最大限度的节省了原料。
零件功能 榨汁；将刀网对正主机座上联轴器，安装到位
刀网
出汁口
组件/零件号 A2/004
零件描述 果渣盒
零件功能 存放果渣，果汁从出汁口出汁。
刀网
A3 主机座组件
安全按钮卡扣
组件/零件号 A3/001
刀座固定架
零件描述 刀座固定架
零件功能 通过安全开关按钮与主机座结合,起固定刀架座作用
搭耳配合固定
•
