原子吸收分光光度计的结构说明

合集下载

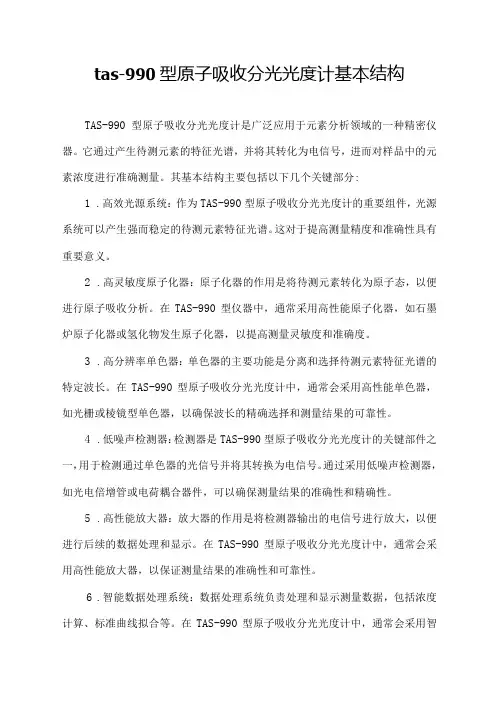

tas-990型原子吸收分光光度计基本结构

tas-990型原子吸收分光光度计基本结构

tas-990型原子吸收分光光度计基本结构TAS-990型原子吸收分光光度计是广泛应用于元素分析领域的一种精密仪器。

它通过产生待测元素的特征光谱,并将其转化为电信号,进而对样品中的元素浓度进行准确测量。

其基本结构主要包括以下几个关键部分:1.高效光源系统:作为TAS-990型原子吸收分光光度计的重要组件,光源系统可以产生强而稳定的待测元素特征光谱。

这对于提高测量精度和准确性具有重要意义。

2.高灵敏度原子化器:原子化器的作用是将待测元素转化为原子态,以便进行原子吸收分析。

在TAS-990型仪器中,通常采用高性能原子化器,如石墨炉原子化器或氢化物发生原子化器,以提高测量灵敏度和准确度。

3.高分辨率单色器:单色器的主要功能是分离和选择待测元素特征光谱的特定波长。

在TAS-990型原子吸收分光光度计中,通常会采用高性能单色器,如光栅或棱镜型单色器,以确保波长的精确选择和测量结果的可靠性。

4.低噪声检测器:检测器是TAS-990型原子吸收分光光度计的关键部件之一,用于检测通过单色器的光信号并将其转换为电信号。

通过采用低噪声检测器,如光电倍增管或电荷耦合器件,可以确保测量结果的准确性和精确性。

5.高性能放大器:放大器的作用是将检测器输出的电信号进行放大,以便进行后续的数据处理和显示。

在TAS-990型原子吸收分光光度计中,通常会采用高性能放大器,以保证测量结果的准确性和可靠性。

6.智能数据处理系统:数据处理系统负责处理和显示测量数据,包括浓度计算、标准曲线拟合等。

在TAS-990型原子吸收分光光度计中,通常会采用智能数据处理系统,以便实现更准确、快速地元素分析。

总之,TAS-990型原子吸收分光光度计通过上述基本结构的高效协作,实现了对样品中元素浓度的准确测量。

这个精密仪器在科学实验、工业生产和环境保护等领域具有广泛的应用前景。

原子吸收光谱仪原理、结构、作用及注意事项

原子吸收光谱仪原理、结构、作用及注意事项

原子吸收光谱仪原理、结构、作用及注意事项1。

原子吸收光谱的理论基础原子吸收光谱分析(又称原子吸收分光光度分析)是基于从光源辐射出待测元素的特征光波,通过样品的蒸汽时,被蒸汽中待测元素的基态原子所吸收,由辐射光波强度减弱的程度,可以求出样品中待测元素的含量.1 原子吸收光谱的理论基础1。

1原子吸收光谱的产生在原子中,电子按一定的轨道绕原子核旋转,各个电子的运动状态是由4个量子数来描述。

不同量子数的电子,具有不同的能量,原子的能量为其所含电子能量的总和。

原子处于完全游离状态时,具有最低的能量,称为基态(E0).在热能、电能或光能的作用下,基态原子吸收了能量,最外层的电子产生跃迁,从低能态跃迁到较高能态,它就成为激发态原子。

激发态原子(Eq)很不稳定,当它回到基态时,这些能量以热或光的形式辐射出来,成为发射光谱。

其辐射能量大小,用下列公式示示:由于不同元素原子结构不同,所以一种元素的原子只能发射由其E0与Eq决定的特定频率的光。

这样,每一种元素都有其特征的光谱线.即使同一种元素的原子,它们的Eq 也可以不同,也能产生不同的谱线.原子吸收光谱是原子发射光谱的逆过程。

基态原子只能吸收频率为ν=(Eq-E0)/h的光,跃迁到高能态Eq。

因此,原子吸收光谱的谱线也取决于元素的原子结构,每一种元素都有其特征的吸收光谱线。

原子的电子从基态激发到最接近于基态的激发态,称为共振激发。

当电子从共振激发态跃迁回基态时,称为共振跃迁。

这种跃迁所发射的谱线称为共振发射线,与此过程相反的谱线称为共振吸收线。

元素的共振吸收线一般有好多条,其测定灵敏度也不同。

在测定时,一般选用灵敏线,但当被测元素含量较高时,也可采用次灵敏线。

1.2 吸收强度与分析物质浓度的关系原子蒸气对不同频率的光具有不同的吸收率,因此,原子蒸气对光的吸收是频率的函数。

但是对固定频率的光,原子蒸气对它的吸收是与单位体积中的原子的浓度成正比并符合朗格-比尔定律。

当一条频率为ν,强度为I0的单色光透过长度为ι的原子蒸气层后,透射光的强度为Iν,令比例常数为Kν,则吸光度A与试样中基态原子的浓度N0有如下关系:在原子吸收光谱法中,原子池中激发态的原子和离子数很少,因此蒸气中的基态原子数目实际上接近于被测元素总的原子数目,与式样中被测元素的浓度c成正比.因此吸光度A与试样中被测元素浓度c的关系如下:A=Kc式中K—-—吸收系数.只有当入射光是单色光,上式才能成立。

原子吸收分光光度计使用说明书

原子吸收分光光度计使用说明书

GGX-5型火焰原子吸收分光光度计使用说明书1 GGX-5火焰原子吸收分光光度计的使用1.1 仪器特点原子吸收是指基态自由原子对光辐射能的共振吸收。

通过测量自由原子对光辐射能的吸收程度而推断出样品中的某一元素的量大小,根据这一原理研制的分析测试仪器称原子吸收分光光度计。

仪器主要由原子化系统、光学系统、信号检测放大输出系统及附属设备组成。

下面先将仪器部分结构的性能和特点概述一下: (1) 元素灯, 光源稳定, 寿命较长,我站较常使用的铜、铅、镉、锰、铁、镍等元素灯, 使用五至六年后才更换(具体点灯时间没有统计) 。

在使用期内光源是十分稳定的,当一旦出现光能量下降得利害且光源不稳时,需反接处理或更换元素灯。

(2) 原子化系统, 现在很多生产厂家采用石英玻璃喷雾器, 玻璃喷雾器具有耐腐蚀、干扰小的优点, 出厂前已将玻璃喷雾器出口的碰撞球的位置调节固定好, 无须使用者再调节球的位置。

同时配有各种口径的毛细吸液管, 使用者可根据需要选择提升量大小, 以调节最灵敏、最稳定的雾化率达到理想的检测效果。

(3) GGX-5型, 由于生产厂吸取了国外同行的先进电子线路和技术, 仪器的数据输出相当稳定, 工作曲线线性、数据重复性和准确性等技术指标都能达到比较理想的水平, 部分使用同型号仪器的用户亦有同感。

1.2 原子吸收分光光度计的开关机原则“先开后关, 后开先关”原则。

如开机程序“电源→A 键→B 键→C 键”, 关机时必须是“C 键→B 键→A 键→电源”。

气路必须先开空气压缩机, 待一定空气压力和流量后, 才能开乙炔气点火, 关机时必须关闭(切断) 乙炔气源后, 才关空气压缩机。

如果开关机程序操作混乱, 极容易损伤或烧毁电气设备, 甚至发生严重安全事故。

GGX-5型采用了燃气安全阀系统, 该系统只有当仪器主机电源开通后, 空气压力和流量达到一定的条件下, 燃气阀门才能撞开, 这种装备为安全使用仪器加了一道非常实用有效的防线。

原子吸收分光光度计主要结构

原子吸收分光光度计主要结构

原子吸收分光光度计主要结构引言:原子吸收分光光度计是一种常用的分析仪器,用于测量物质中特定元素的浓度。

它利用原子吸收光谱的原理,通过测量样品溶液中特定元素的吸光度来确定其浓度。

本文将介绍原子吸收分光光度计的主要结构。

一、光源系统:原子吸收分光光度计的光源系统通常由镧钨灯或氩弧灯组成。

镧钨灯是一种常用的光源,其产生的连续光谱适用于大部分元素的测量。

而氩弧灯则适用于测量需要更高能量的元素。

光源发出的光经过准直系统后进入进样室。

二、进样系统:进样系统主要由进样池、进样器和进样控制装置组成。

进样池用于容纳待测样品溶液,进样器则负责将样品引入进样池。

进样控制装置用于控制进样量和进样速度。

进样系统的设计要考虑到样品的稀释程度、进样速度和进样量的准确性。

三、光学系统:光学系统是原子吸收分光光度计的核心部分,它由单色器、样品池和光电检测器组成。

单色器用于选择特定波长的光,以保证测量的准确性和精确性。

样品池是光路的一部分,通过样品池中的样品溶液,光线可以与待测元素发生吸收。

光电检测器则负责测量样品溶液中的吸光度。

四、信号处理系统:原子吸收分光光度计的信号处理系统主要由放大器、滤波器和数据处理装置组成。

放大器用于放大光电检测器输出的微弱信号,以提高信噪比。

滤波器则用于去除杂散光和其他干扰信号。

数据处理装置将处理后的信号转化为浓度值,并进行数据显示和记录。

五、控制系统:控制系统主要包括温度控制系统和自动校准系统。

温度控制系统用于保持光源系统和样品池的稳定温度,以确保测量结果的准确性。

自动校准系统可以根据预设的标准溶液对仪器进行校准,提高测量的精度和可靠性。

六、操作界面:原子吸收分光光度计通常配备有直观友好的操作界面,方便用户进行参数设置和结果查看。

操作界面可以通过按钮、旋钮或触摸屏进行操作,使仪器的使用更加方便快捷。

结论:原子吸收分光光度计是一种重要的分析仪器,其主要结构包括光源系统、进样系统、光学系统、信号处理系统、控制系统和操作界面。

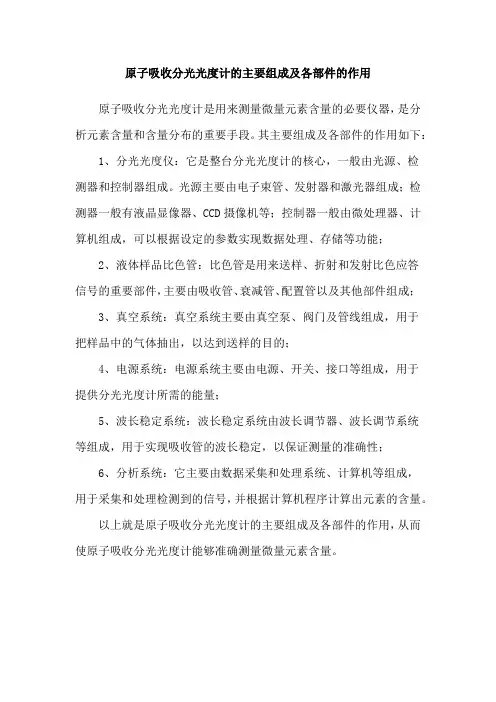

原子吸收分光光度计的主要组成及各部件的作用

原子吸收分光光度计的主要组成及各部件的作用

原子吸收分光光度计的主要组成及各部件的作用原子吸收分光光度计是用来测量微量元素含量的必要仪器,是分析元素含量和含量分布的重要手段。

其主要组成及各部件的作用如下: 1、分光光度仪:它是整台分光光度计的核心,一般由光源、检
测器和控制器组成。

光源主要由电子束管、发射器和激光器组成;检测器一般有液晶显像器、CCD摄像机等;控制器一般由微处理器、计算机组成,可以根据设定的参数实现数据处理、存储等功能;
2、液体样品比色管:比色管是用来送样、折射和发射比色应答
信号的重要部件,主要由吸收管、衰减管、配置管以及其他部件组成;
3、真空系统:真空系统主要由真空泵、阀门及管线组成,用于
把样品中的气体抽出,以达到送样的目的;
4、电源系统:电源系统主要由电源、开关、接口等组成,用于
提供分光光度计所需的能量;
5、波长稳定系统:波长稳定系统由波长调节器、波长调节系统
等组成,用于实现吸收管的波长稳定,以保证测量的准确性;
6、分析系统:它主要由数据采集和处理系统、计算机等组成,
用于采集和处理检测到的信号,并根据计算机程序计算出元素的含量。

以上就是原子吸收分光光度计的主要组成及各部件的作用,从而使原子吸收分光光度计能够准确测量微量元素含量。

原子吸收分光光度计的主要结构部件及其作用

原子吸收分光光度计的主要结构部件及其作用

原子吸收分光光度计的主要结构部件及其作用
原子吸收分光光度计是一种用来测量原子或离子在特定波长下对特定光束吸收的仪器,在分析化学中有着广泛的应用。

其主要结构部件及其作用如下:
1. 光源:提供一个能够激发原子或离子使其处于激发态的光束。

2. 光管:将光束引导到样品池中,同时保证光束在进出样品池时光路稳定。

3. 样品池:用于置放待测样品,在光束通过前,单独对样品进行加热蒸发、转化为气态的工作。

4. 准直镜:将不均匀的光线聚为平行光线,使其更好的通过校正池和样品池。

5. 校正池:通过添加已知浓度的标准样品,实现光学系统的校正,从而减小系统误差。

6. 探测器:将采集到的光强信号转换成电信号,进行信号处理和数据输出。

7. 分析仪:内含多组狭缝和光栅等仪器,用来分离经准直镜反射的光束,使其按波长顺序排列。

8. 电源、电机、控制器和计算机:提供动力和进行仪器控制、信号采集和数据处理的计算机及相关配件。

综上所述,这些部件共同作用,将复杂的光谱信息化为相对的光强信号,实现对待测样品中目标元素的定量分析。

原子吸收分光光度计三种点灯方式_解释说明

原子吸收分光光度计三种点灯方式_解释说明

原子吸收分光光度计三种点灯方式解释说明1. 引言1.1 概述原子吸收分光光度计是一种广泛应用于化学、生物、环境等领域的重要实验仪器。

它通过测量物质在特定波长下对入射光的吸收情况来定量分析样品中的化学元素含量。

在使用原子吸收分光光度计进行实验时,不同的点灯方式会直接影响到实验结果和仪器性能,因此对不同点灯方式进行详细的解释和说明具有重要意义。

1.2 文章结构本文将主要围绕原子吸收分光光度计三种点灯方式展开讨论。

首先介绍原子吸收分光光度计的基本原理和概述,然后逐一详细介绍第一种、第二种和第三种点灯方式及其原理。

接下来,我们将对这三种点灯方式进行优缺点比较,并分析它们的应用领域。

最后,我们将探讨技术改进与发展趋势,并总结主要发现并提出点灯方式选择建议。

1.3 目的本文旨在使读者了解和掌握原子吸收分光光度计三种不同的点灯方式,包括其原理、优缺点以及适用领域。

通过详细的解释和说明,读者将能够更好地选择适合自己研究需求的点灯方式,并能够在实验中正确操作和应用原子吸收分光光度计。

此外,本文还旨在探讨该技术的发展趋势以及可能的技术改进方向,以促进该领域的进一步发展和应用。

2. 正文:2.1 原子吸收分光光度计简介原子吸收分光光度计是一种广泛应用于化学、生物、医学等领域的分析仪器。

它通过测量样品中特定金属元素原子吸收特定波长的光线强度来确定样品中该金属元素的浓度。

在实际应用中,不同的点灯方式可以提供不同的性能和适应不同类型的样品。

2.2 第一种点灯方式及其原理第一种点灯方式是连续点灯模式,也称为连续源点灯模式。

在这种模式下,原子吸收分光光度计使用连续白炽灯或者氘灯作为光源,这些光源能够同时辐射出多个波长范围内的连续谱线。

然后通过单色器选择出特定波长的光线进行测量。

这种方式具有较高的灵敏度和较宽的工作范围,并且适用于大多数常规分析。

2.3 第二种点灯方式及其原理第二种点灯方式是非连续点灯模式,也称为单元素镭射异质铁磁灯点灯模式。

原子吸收分光光度计原理及组成_原子吸收分光度计应用

原子吸收分光光度计原理及组成_原子吸收分光度计应用

原子吸收分光光度计原理及组成_原子吸收分光度计应用
什么是原子吸收分光度计原子吸收光谱仪又称原子吸收分光光度计,根据物质基态原子蒸汽对特征辐射吸收的作用来进行金属元素分析。

它能够灵敏可靠地测定微量或痕量元素。

原子吸收分光光度计的组成原子吸收分光光度计主要由光源、原子化器、分光系统和检测系统4部分组成。

原子化器主要有两大类,即火焰原子化器和电热原子化器。

火焰有多种火焰,目前普遍应用的是空气乙炔火焰。

电热原子化器普遍应用的是石墨炉原子化器,因而原子吸收分光光度计,就有火焰原子吸收分光光度计和带石墨炉的原子吸收分光光度计。

(1)光源的作用是供给原子吸收所需要的足够尖锐的共振线。

(2)原子化器的作用是提供一定的能量,使试样游离出能在原子吸收中起作用的基态原子,并使其进入原子吸收光谱灯的吸收光程。

(3)分光系统的作用是将欲测的吸收线和其他谱线分开,从而得到原子吸收所需的尖锐的共振线。

(4)检测系统包括光电元件、放大器及读数系统。

原子吸收分光光度计分类火焰原子化法的优点是:火焰原子化法的操作简便,重现性好,有效光程大,对大多数元素有较高灵敏度,因此应用广泛。

缺点是:原子化效率低,灵敏度不够高,而且一般不能直接分析固体样品;
石墨炉原子化器的优点是:原子化效率高,在可调的高温下试样利用率达100%,灵敏度高,试样用量少,适用于难熔元素的测定。

缺点是:试样组成不均匀性的影响较大,测定精密度较低,共存化合物的干扰比火焰原子化法大,干扰背景比较严重,一般都需要校正背景。

原子吸收分光光度计的四大部分

原子吸收分光光度计的四大部分

原子吸收分光光度计是一种用于测量物质中特定元素含量的仪器,它主要由四大部分组成:光源、样品室、分光器和检测器。

1. 光源光源是原子吸收分光光度计的重要组成部分,它通常采用空气-乙炔火焰或者电热源。

空气-乙炔火焰是常见的光源,通过燃烧乙炔和空气产生高温火焰,同时激发样品中的原子使其产生特定的光谱信号。

电热源则通过加热样品来激发原子吸收。

光源的选择对于测量结果的准确性和灵敏度具有重要影响。

2. 样品室样品室是用于容纳样品的部分,通常采用石英或玻璃材质制成。

在这个部分,样品会被雾化并喷入火焰或者被加热,以便原子被激发产生特定的光谱信号。

样品室的设计和材质对于样品的雾化和原子的激发具有重要影响。

3. 分光器分光器是用于分离样品激发产生的光谱信号的部分,它可以将不同波长的光谱信号分开并发送到检测器进行测量。

分光器的精密度和分辨率决定了测量结果的准确性和灵敏度。

4. 检测器检测器是用于接收分光器发送过来的光谱信号并进行测量的部分,常见的检测器包括光电倍增管和光栅检测器等。

检测器的灵敏度和稳定性对于测量结果的准确性和重复性具有重要影响。

总结:原子吸收分光光度计的四大部分分别是光源、样品室、分光器和检测器,它们共同作用才能实现对样品中特定元素含量的准确测量。

在实际使用中,需要根据样品的特性和测量要求来选择合适的光源、样品室、分光器和检测器,以确保测量结果的可靠性和准确性。

个人观点:原子吸收分光光度计作为一种重要的分析仪器,在环境监测、食品安全和医药行业等领域具有广泛的应用前景。

不断改进和优化其四大部分的设计和性能,将有助于提高测量的灵敏度和准确性,推动相关行业的发展和进步。

原子吸收分光光度计作为一种重要的分析仪器,在各个行业中都发挥着重要的作用。

它不仅可以用于环境监测,检测大气、土壤、水质中的污染物质,还可以用于食品安全领域,检测食品中的重金属元素含量,以及医药行业中,用于药物的质量控制等。

原子吸收分光光度计在各个领域都有着广泛的应用前景。

原子吸收分光光度计主要结构

原子吸收分光光度计主要结构

原子吸收分光光度计主要结构原子吸收分光光度计是一种广泛应用于化学分析、环境监测和生物医学领域的仪器设备。

它主要用于测定物质中的金属元素含量,通过测量样品中金属元素对特定波长的吸收来实现分析。

在这篇文章中,我们将重点介绍原子吸收分光光度计的主要结构,以帮助读者更好地了解这一仪器的工作原理。

原子吸收分光光度计主要包括光源系统、光路系统、样品处理系统、检测系统和数据处理系统五大部分。

1. 光源系统光源系统是原子吸收分光光度计的核心部件之一,它提供了测量所需的光源。

常见的光源包括空气-乙炔火焰、氢火焰、氧-乙炔火焰等。

光源系统的选择取决于所测金属元素的性质和需要的灵敏度。

光源系统还包括光栅、滤光片等光学元件,用于调节光束的波长和强度。

2. 光路系统光路系统包括光源、样品室、检测器等组件,用于引导光线通过样品并接收被样品吸收后的光线。

光路系统的设计影响了仪器的灵敏度和稳定性,因此需要精心设计和调整。

常见的光路系统包括单光束光路和双光束光路,前者适用于常规分析,后者适用于精密分析。

3. 样品处理系统样品处理系统用于将待测样品转化为可测的气态原子或离子。

常见的样品处理方法包括火焰原子吸收法、石墨炉原子吸收法、冷原子吸收法等。

样品处理系统需要精确控制温度、流速和气氛,以确保样品的准确转化和分析。

4. 检测系统检测系统用于测量样品中金属元素对特定波长的吸收。

常见的检测器包括光电倍增管、光电二极管等,它们能够将光信号转化为电信号,并经过放大和处理后输出。

检测系统的性能直接影响了仪器的灵敏度和分辨率。

5. 数据处理系统数据处理系统用于接收、处理和分析检测系统输出的数据。

通常包括计算机、数据采集卡、分析软件等设备。

数据处理系统能够实时显示分析结果、绘制曲线图和计算分析数据,为用户提供方便快捷的分析手段。

原子吸收分光光度计主要结构包括光源系统、光路系统、样品处理系统、检测系统和数据处理系统五大部分。

每个部分都扮演着关键的角色,共同构成了这一高精度、高灵敏度的分析仪器。

原子吸收分光光度计的结构组成

原子吸收分光光度计的结构组成

原子吸收分光光度计的结构组成原子吸收分光光度计分为单光束型和双光束型。

其结构可分为五个部分:光源、原子化器、光学系统、检测系统与数据处理系统。

1、光源为测出待测元素的峰值吸收,须采用锐线光源,应满足以下一些要求:辐射强度大、辐射稳定、发射普线宽度窄。

空心阴极灯是目前原子吸收光谱仪器使用的主光源,属于辉光放电气体光源。

空心阴极灯是一种由被测元素或含有被测元素的材料制成的圆筒形空心阴极和一个阳极(钨、钛或锆棒),密封在充有低压惰性气体的带有石英窗的玻璃壳内的电真空器件。

当在两极之间施加几百伏的高压,两极之间会产生放电,电子将从空心阴极内壁射向阳极,并在电子的通路上又与惰性气体原子发生碰撞并使之电离,带正电荷的惰性气体离子在电场的作用下,向阴极内壁猛烈地轰击,使阴极表面的金属原子溅射出来,而这些溅射出来的金属原子再与电子、惰性气体原子及离子发生碰撞并被激发,于是阴极内的辉光便出现了阴极物质的光谱。

空心阴极灯的阴极材料的纯度必须很高,内充气体也必须为高纯,以保证阴极元素的共振线附近不含内充气体或杂质元素的强谱线。

空心阴极灯的操作参数是灯电流,灯电流的大小可决定其所发射的谱线的强度。

但是需根据具体操作情况来选择灯电流的大小。

通常情况下,空心阴极灯在使用前需预热10~15min。

2、原子化系统原子吸收光谱中常用的原子化技术是:火焰原子化和电热原子化。

此外还有一些特殊的原子化技术如氢化发生法、冷原子蒸气原子化等。

2.1火焰原子化系统——火焰原子化器火焰原子化器由雾化器、雾化室、燃烧器三部分组成。

常见的燃烧器有全消耗型和预混合型。

目前主要使用的是预混合型燃烧器。

2.2电热原子化系统——石墨炉原子化器非火焰原子化器中适用广的是管式石墨炉原子化器。

组成部分为:石墨管、炉体、电源。

样品直接放置在管壁上或放置在嵌入管内的石墨平台上,用电加热至高温实现原子化。

3、光学系统光学系统为光谱仪的心脏,一般由外光路与单色器组成。

原子吸收分光光度计的构成

原子吸收分光光度计的构成

原子吸收分光光度计的构成
原子吸收分光光度计由以下组件构成:
1. 光源:通常使用空气电弧灯、气体放电灯或者镧铈灯等作为光源。

这些光源可以提供光的连续谱或者发射谱线,用于激发待测样品中的原子。

2. 光路系统:包括准直系统、分光系统和检测系统。

光路系统的主要作用是使从光源发出的光能够经过样品并收集到检测器上。

准直系统用于将光束聚焦到样品上,分光系统用于将经过样品的光按波长进行分离,检测系统用于测量不同波长的光的强度。

3. 样品池:承载待测样品的容器。

样品池一般由石英或玻璃制成,以保证光的透过率。

4. 吸收池:位于样品池和检测器之间的空间,主要用于放置吸收剂。

吸收剂的组成根据测量要求来定,可以是单一元素的溶液,也可以是多元素的混合溶液。

5. 检测器:用于测量经过样品池和吸收剂后的光的强度。

常见的检测器包括光电二极管(Photodiode)和光电倍增管(Photomultiplier Tube),其中光电倍增管具有较高的灵敏度
和放大倍数,能够检测较弱的光信号。

6. 信号处理电路:负责将检测器所得到的光信号转换为电信号,并进行放大、滤波、数字化等处理。

信号处理电路还可以根据
测量要求,提供样品的光强度校准、零点校正等功能。

7. 数据处理和显示部分:将信号处理电路输出的电信号经过计算和处理,得到样品中所含元素的浓度或者吸光度值。

这部分通常由计算机或者控制器完成,同时为用户提供结果的显示和存储功能。

tas-990型原子吸收分光光度计基本结构

tas-990型原子吸收分光光度计基本结构

tas-990型原子吸收分光光度计基本结构tas-990型原子吸收分光光度计是一种广泛应用于化学分析实验室的仪器,用于测量样品中金属元素的含量。

它是一种高精度、高灵敏度的仪器,通过测量样品中金属元素对特定波长的吸收光的强度来确定其浓度。

tas-990型原子吸收分光光度计的基本结构如下:1.光源:tas-990型原子吸收分光光度计通常采用中空阴极灯作为光源。

中空阴极灯对应一种金属元素,如铜、锌等,其阴极上注入适量的气体(通常是氩气)和金属的化合物。

在高温和高压下,阴极上的金属化合物会产生激发态,通过电流和高电压激发,金属原子从激发态跃迁到低能级,并辐射出特定波长的光。

2.光学系统:tas-990型原子吸收分光光度计的光学系统主要包括光源、入射系统和检测系统。

光源发出的光经过透镜系统聚焦成一束平行光,然后经过入射系统进入样品室。

入射系统通常包括准直器、狭缝和色散装置,用于调节光的强度、方向和色散程度。

光线经过样品室后,进入检测系统。

3.电子学系统:tas-990型原子吸收分光光度计的电子学系统主要包括光电倍增管和信号采集与处理模块。

光电倍增管是检测系统的核心部件,由光电阴极和一系列二次发射极组成。

当光通过样品室时,被吸收或散射的光会照射到光电倍增管上的光电阴极上,激发电子跃迁至二次发射极,从而产生电子信号。

信号采集与处理模块负责接收和放大光电倍增管输出的电信号,并将其转换成可读的数据。

4.控制系统:tas-990型原子吸收分光光度计的控制系统主要包括仪器的开关、光强调节、波长选择和数据输出等功能。

用户可以通过控制面板上的按钮和旋钮来调整仪器的各项参数,如开关光源,调节光强和选择波长等。

数据输出通常通过连接计算机或打印机实现,以便于保存和记录实验结果。

总结起来,tas-990型原子吸收分光光度计的基本结构包括光源、光学系统、电子学系统和控制系统。

它通过光源产生特定波长的光,经过光学系统聚焦后在样品室中与样品发生反应,然后由电子学系统接收光电倍增管输出的电信号并进行信号采集与处理,最后通过控制系统调节各项参数并将数据输出。

原子吸收分光光度计使用说明书

原子吸收分光光度计使用说明书

GGX-5型火焰1GGX-5火焰原子吸收分光光度计的使用1.1仪器特点原子吸收是指基态自由原子对光辐射能的共振吸收。

通过测量自由原子对光辐射能的吸收程度而推断出样品中的某一元素的量大小,根据这一原理研制的分析测试仪器称原子吸收分光光度计。

仪器主要由原子化系统、光学系统、信号检测放大输出系统及附属设备组成。

下面先将仪器部分结构的性能和特点概述一下:(1)元素灯,光源稳定,寿命较长,我站较常使用的铜、铅、镉、锰、铁、镍等元素灯,使用五至六年后才更换(具体点灯时间没有统计)。

在使用期内光源是十分稳定的,当一旦出现光能量下降得利害且光源不稳时,需反接处理或更换元素灯。

(2)原子化系统,现在很多生产厂家采用石英玻璃喷雾器,玻璃喷雾器具有耐腐蚀、干扰小的优点,出厂前已将玻璃喷雾器出口的碰撞球的位置调节固定好,无须使用者再调节球的位置。

同时配有各种口径的毛细吸液管,使用者可根据需要选择提升量大小,以调节最灵敏、最稳定的雾化率达到理想的检测效果。

(3)GGX-5型,由于生产厂吸取了国外同行的先进电子线路和技术,仪器的数据输出相当稳定,工作曲线线性、数据重复性和准确性等技术指标都能达到比较理想的水平,部分使用同型号仪器的用户亦有同感。

1.2原子吸收分光光度计的开关机原则“先开后关,后开先关”原则。

如开机程序“电源→A键→B键→C键”,关机时必须是“C键→B键→A键→电源”。

气路必须先开空气压缩机,待一定空气压力和流量后,才能开乙炔气点火,关机时必须关闭(切断)乙炔气源后,才关空气压缩机。

如果开关机程序操作混乱,极容易损伤或烧毁电气设备,甚至发生严重安全事故。

GGX-5型采用了燃气安全阀系统,该系统只有当仪器主机电源开通后,空气压力和流量达到一定的条件下,燃气阀门才能撞开,这种装备为安全使用仪器加了一道非常实用有效的防线。

开关机除了要严格按程序外,还必须严格地、准确地将各功能键调到应处的位置。

要求操作者在通电前仔细检查各功能键是否处于开机前(称待开机)状态。

原子吸收分光光度计原理和结构

原子吸收分光光度计原理和结构

原子吸收分光光度计原理和结构1.1原子吸收光谱的产生原子吸收光谱法〔Atomic Adsorption Spectrometry,简称AAS是基于被测元素基态原子在蒸气状态对其原子共振辐射的吸收进行元素定量分析的方法。

众所周知,任何元素的原子都是由原子核和绕核运动的电子组成,原子核外电子按其能量的高低分层分布而形成不同的能级,因此,一个原子核可以具有多种能级状态。

能量最低的能级状态称为基态〔E=0,其余能级称为激发态能级,而能量最低的激发态则称为第一激发态。

正常情况下,原子处于基态,核外电子在各自能量最低的轨道上运动。

如果将一定外界能量如光能提供给该基态原子,当外界光能量E恰好等于该基态原子中基态和某一较高能级之间的能级差ΔE时,该原子将吸收这一特征波长的光,外层电子由基态跃迁到相应的激发态,而产生原子吸收光谱。

电子跃迁到较高能级以后处于激发态,但激发态电子是不稳定的,大约经过10-8秒以后,激发态电子将返回基态或其它较低能级,并将电子跃迁时所吸收的能量以光的形式释放出去,这个过程称原子发射光谱。

可见原子吸收光谱过程吸收辐射能量,而原子发射光谱过程则释放辐射能量。

核外电子从基态跃迁至第一激发态所吸收的谱线称为共振吸收线,简称共振线。

电子从第一激发态返回基态时所发射的谱线称为第一共振发射线。

由于基态与第一激发态之间的能级差最小,电子跃迁几率最大,故共振吸收线最易产生。

对多数元素来讲,它是所有吸收线中最灵敏的,在原子吸收光谱分析中通常以共振线为测定线。

1.2原子吸收光谱轮廓一束频率为ν强度为I的光通过厚度为L的原子蒸气,部分光被吸收,部分光被透过,透过光的强度In服从Lambert〔朗伯吸收定律In = Iexp<-knL> 〔1-1式中kn是基态原子对频率为n的光的辐射吸收系数。

不同元素原子吸收不同频率的光,透过光强度对吸收光频率作图,如下图:图1-1 Iv与v的关系由图可知,在频率n处透过光强度最小,即吸收最大。

简述原子吸收分光光度计的主要结构部件及其作用

简述原子吸收分光光度计的主要结构部件及其作用

简述原子吸收分光光度计的主要结构部件及其作用原子吸收分光光度计是一种常用的分析实验仪器,用于测量物质中稀有元素的浓度,具有高灵敏度、准确性和可靠性等优点。

本文将简要介绍原子吸收分光光度计的主要结构部件及其作用。

光源部分
光源是原子吸收分光光度计的核心部分,其主要作用是提供稳定、准确、持久的光源以供分析使用。

常用的光源包括中空阴极灯、进样器灯、碳棒灯等,这些光源具有不同的波长、发射强度和寿命。

光学部分
光学部分由激发光源、样品转化、吸收系统和检测器组成。

激发光源通过对样品进行辐射,使其处于激发状态,然后样品通过转化产生独特的吸收线。

吸收系统通常由一组单色器和一个光学道组成,可以选择需要的吸收线。

检测器主要用于检测样品的吸收信号,并将其转换为电信号。

进样器部分
进样器部分包括样品池、进样系统、干燥系统等,其主要作用是将样品引入光学部分,准确稀释和传递样品。

样品池通常使用石英或玻璃等材料,具有高抗腐蚀性和高透光率。

进样系统一般采用自动注射系统或手动开关,可以准确控制样品的注入量和流动速度。

干燥系统用于去除样品中的水分,保证分析结果的准确性。

控制系统
控制系统包括光源和检测器的电源、单色器控制、样品转化控制、进样器控制等,用于实现整个分析过程的自动化控制。

现代原子吸收分光光度计通常配备计算机和软件,可以实现远程控制和数据处理,进一步提高实验效率和准确性。

总之,原子吸收分光光度计是一种高精度、高灵敏度的分析仪器,其结构复杂多样。

理解和掌握其不同部件的作用,可以帮助实验人员正确使用该仪器,提高实验结果的准确性和可靠性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

原子吸收分光光度计的结构说明
原子吸收分光光度计分为单光束型和双光束型。

其结构可分为五个部分:光源、原子化器、光学系统、检测系统与数据处理系统。

1、光源
为测出待测元素的峰值吸收,须采用锐线光源,应满足以下一些要求:辐射强度大、辐射稳定、发射普线宽度窄。

空心阴极灯是目前原子吸收光谱仪器使用的主光源,属于辉光放电气体光源。

空心阴极灯是一种由被测元素或含有被测元素的材料制成的圆筒形空心阴极和一个阳极(钨、钛或锆棒),密封在充有低压惰性气体的带有石英窗的玻璃壳内的电真空器件。

当在两极之间施加几百伏的高压,两极之间会产生放电,电子将从空心阴极内壁射向阳极,并在电子的通路上又与惰性气体原子发生碰撞并使之电离,带正电荷的惰性气体离子在电场的作用下,向阴极内壁猛烈地轰击,使阴极表面的金属原子溅射出来,而这些溅射出来的金属原子再与电子、惰性气体原子及离子发生碰撞并被激发,于是阴极内的辉光便出现了阴极物质的光谱。

空心阴极灯的阴极材料的纯度必须很高,内充气体也必须为高纯,以保证阴极元素的共振线附近不含内充气体或杂质元素的强谱线。

空心阴极灯的操作参数是灯电流,灯电流的大小可决定其所发射的谱线的强度。

但是需根据具体操作情况来选择灯电流的大小。

通常情况下,空心阴极灯在使用前需预热10~15min。

2、原子化系统
原子吸收光谱中常用的原子化技术是:火焰原子化和电热原子化。

此外还有一些特殊的原子化技术如氢化发生法、冷原子蒸气原子化等。

1)火焰原子化系统——火焰原子化器
火焰原子化器由雾化器、雾化室、燃烧器三部分组成。

常见的燃烧器有全消耗型和预混合型。

目前主要使用的是预混合型燃烧器。

2)、电热原子化系统——石墨炉原子化器
非火焰原子化器中适用广的是管式石墨炉原子化器。

组成部分为:石墨管、炉体、电源。

样品直接放置在管壁上或放置在嵌入管内的石墨平台上,用电加热至高
温实现原子化。

3、光学系统
光学系统为光谱仪的心脏,一般由外光路与单色器组成。

外光路可以分为单光束与双光束。

单光束系统中,来自光源的光只穿过原子化器,它的优点,能量损失小,灵敏度高,但不能克服由于光源的不稳定而引起的基线漂移。

传统双光束系统采用斩光器将来自光源的光分为样品光束与参比光束,补偿了基线漂移,但能量损失大。

单色器置于原子化器之后,这样可将空心阴极灯阴极材料的杂质发出的谱线、惰性气体发出的谱线以及分析线的邻近线等与共振吸收线分开并防止光电管疲劳。

由于锐线光源的谱线简单,故对单色器的色散率要求不高(线色散率为10-30?/mm)。

4、检测系统与数据处理系统
检测系统包括检测器、放大器、对数转换器及显示装置等。

光电倍增管是原子吸收光谱仪的主要检测器,要求在180-900nm测定波长内具有较高的灵敏度,并且暗电流小。

目前通过计算机软件控制的原子吸收光谱仪具有很强的数据处理能力。
